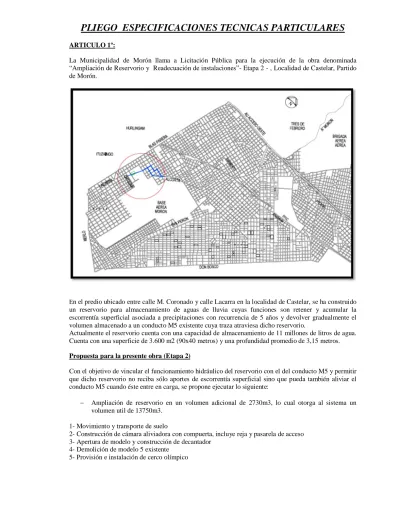

PLIEGO ESPECIFICACIONES TECNICAS PARTICULARES
ARTICULO 1º:
La Municipalidad de Morón llama a Licitación Pública para la ejecución de la obra denominada “Ampliación de Reservorio y Readecuación de instalaciones”- Etapa 2 - , Localidad de Castelar, Partido de Morón.
En el predio ubicado entre calle M. Coronado y calle Lacarra en la localidad de Castelar, se ha construido un reservorio para almacenamiento de aguas de lluvia cuyas funciones son retener y acumular la escorrentía superficial asociada a precipitaciones con recurrencia de 5 años y devolver gradualmente el volumen almacenado a un conducto M5 existente cuya traza atraviesa dicho reservorio.
Actualmente el reservorio cuenta con una capacidad de almacenamiento de 11 millones de litros de agua. Cuenta con una superficie de 3.600 m2 (90x40 metros) y una profundidad promedio de 3,15 metros.
Propuesta para la presente obra (Etapa 2)
Con el objetivo de vincular el funcionamiento hidráulico del reservorio con el del conducto M5 y permitir que dicho reservorio no reciba sólo aportes de escorrentía superficial sino que pueda también aliviar el conducto M5 cuando éste entre en carga, se propone ejecutar lo siguiente:
Ampliación de reservorio en un volumen adicional de 2730m3, lo cual otorga al sistema un volumen util de 13750m3.
1- Movimiento y transporte de suelo
2- Construcción de cámara aliviadora con compuerta, incluye reja y pasarela de acceso 3- Apertura de modelo y construcción de decantador
4- Demolición de modelo 5 existente 5- Provisión e instalación de cerco olímpico
ARTÍCULO 2º:
a) El plazo de ejecución para cada una de las Obras, se ha fijado en 90 días corridos
b) El plazo de conservación de la Obra se establece en trescientos sesenta y cinco (365) días corridos, contados a partir de la firma del Acta de Recepción Provisoria Total de la misma.
c) El Presupuesto Oficial es por un monto de $ 3.891.476,62-
d) El Adjudicatario deberá garantizar el traslado de la Inspección de Obra, en forma permanente. f) El Adjudicatario colocará 2 (dos) carteles de Obra donde la Inspección indique (3,00mx2,00m
respectivamente), y los carteles de peligro y desvío que sean necesarios durante el transcurso de la obra.
ETAPA 0 – 60mts x 40mts x 3,15mts - FINALIZADA
ETAPA 1 – 30mts x 40mts x 3,15mts - FINALIZADA ETAPA 2 – 7,5mts x 90mts x 3,15mts – A EJECUTAR ETAPA 2 – 7,5mts x 90mts x 3,15mts – A EJECUTAR ETAPA 2 – CAMARA ALIVIADORA – A EJECUTAR
ESPECIFICACIONES TÉCNICAS PARTICULARES
ÍTEM 1° MOVIMIENTO Y TRANSPORTE DE SUELO 1.-Denominación.
2.-Descripción del Trabajo.
3.-Eliminación del Agua de las Excavaciones. Depresión de las Napas freáticas. Bombeos y drenajes.
4.-Defensas.
5.-Empleo de Explosivos para la Disgregación del Terreno. 6.-Puentes, Planchas y Pasarelas.
7.-Depósito de los Materiales Extraídos de las Excavaciones. 8.-Forma de Medición.
8.1.-Ancho de excavación. 8.2.-Profundidad de excavación. 9.-Forma de Pago.
Alcances del Artículo.
Este Artículo contiene las especificaciones para las excavaciones para reservorios, conductos a cielo abierto hormigonados "in situ", conductos premoldeados, cámaras de empalme, transiciones, desembocaduras y toda otra excavación que deba practicarse durante la ejecución de las obras, a excepción de las que se incluyen y especifican en otros artículos.
1- Denominación:
Se aplica la denominación de tierra a cualquier clase de material natural que se encuentre en los lugares en que deben practicarse las excavaciones, ya sea que se trate de arena, fango, arcilla, tosca, relleno, etc.
2- Descripción del trabajo:
Se ejecutarán las excavaciones de acuerdo a los niveles y dimensiones señaladas en los proyectos ejecutivos, o en las instrucciones especiales dadas por la Inspección.
Cuando el terreno en el fondo de la excavación no presente, a juicio de la Inspección, la consistencia necesaria se consolidará de acuerdo al procedimiento que aquella indique.
Las excavaciones deberán mantenerse secas durante la ejecución de los trabajos. El Contratista deberá adoptar todas las medidas necesarias para evitar inundaciones, sean ellas provenientes de las aguas superficiales o de las aguas de infiltración del subsuelo.
La ejecución de los distintos tipos o categorías de excavaciones incluirán la eliminación de agua de las excavaciones, la depresión de las napas subterráneas, el bombeo y drenaje, el empleo de explosivos para la disgregación del terreno, la colocación de pasarelas y puentes para el pasaje de peatones y vehículos, las medidas de seguridad a adoptar, la conservación y reparación de instalaciones existentes, etc.
3- Eliminación del agua de las excavaciones. Depresión de las napas subterráneas. Bombeos y drenajes: Las obras se construirán con las excavaciones en seco, debiendo el Contratista adoptar todas las precauciones y ejecutar todos los trabajos concurrentes a ese fin, por su exclusiva cuenta y riesgo.
Al propio tiempo, deberá asegurar la continuidad de los escurrimientos naturales o artificiales que fueran interrumpidos a causa de la ejecución de los trabajos y que pudieran causar perjuicios a terceros.
Para defensa contra avenidas de agua superficiales se construirán acequias, tajamares o terraplenes según corresponda, en la forma que lo proponga el Contratista y apruebe la Inspección.
Para eliminación de aguas subterráneas el Contratista dispondrá de los equipos de bombeo necesarios y ejecutará la depresión de las napas mediante procedimientos adecuados.
El Contratista, al adoptar el método de trabajo para mantener en seco las excavaciones, deberá considerar que debe evitar cualquier tipo de daño, desperfectos y perjuicios, directos o indirectos a las edificaciones o instalaciones próximas o a cualquier otra cosa o persona, de los que será único responsable.
Queda entendido que el costo de todos los trabajos y la provisión de materiales y planteles, que para ellos sean necesarios, se considerarán incluidos en los precios que se contraten para las excavaciones.
4-Defensas:
Si la Inspección juzgara necesario tomar precauciones para evitar el derrumbe de las excavaciones, el Contratista estará obligado a efectuar apuntalamientos, entibaciones o tablestacados de protección durante la ejecución de las obras. No se reconocerá indemnización alguna por tablestacados, otros materiales o implementos que el Contratista no pudiera extraer.
Cuando deban practicarse excavaciones en lugares próximos a las líneas de edificación, calzadas vehiculares, vías férreas o cualquier otra construcción existente, o hubiera peligro inmediato o remoto de ocasionar perjuicios o producir derrumbes, el Contratista efectuará por su cuenta un apuntalamiento prolijo y conveniente de la construcción cuya estabilidad pueda peligrar.
Si fuera tan inminente la producción del derrumbe que se considere imposible evitarlo; el Contratista procederá, previo a las formalidades del caso, a efectuar las demoliciones necesarias.
Si no hubiera previsto la producción de tales hechos, o no hubiera adoptado las precauciones del caso y tuviera lugar algún derrumbe, o se ocasionasen daños a las propiedades o vecinos ocupantes, al público, etc., será de su exclusiva cuenta la reparación de todos los daños y perjuicios que se produjesen.
5- Empleo de explosivos para la disgregación del terreno:
Si la naturaleza del terreno requiere para su disgregación del empleo de explosivos, el Contratista usará cartuchos pequeños y adoptará las precauciones necesarias para evitar perjuicios a las instalaciones o personas y accidentes de cualquier naturaleza, de todos los cuales será único responsable.
En cada caso el Contratista informará anticipadamente a la Inspección del propósito de emplear explosivos y correrán por su cuenta las gestiones a realizar ante las autoridades para recabar los permisos correspondientes. Deberá así mismo, tomar los recaudos necesarios para poner en conocimiento de los habitantes de la zona afectada y de las personas que transiten por ella; el lugar y el momento en que se llevarán a cabo, a efectos de prevención.
6- Puentes, planchas y pasarelas:
Cuando con las obras se pase adelante de garajes, galpones, depósitos, talleres, etc. y el sector se halle parcial o totalmente habilitado al tránsito, se colocarán puentes o planchadas provisorias destinadas a permitir el paso de vehículos.
Para facilitar el tránsito de peatones, en los casos de que el acceso a sus domicilios sea obstruido por las construcciones, se colocarán pasarelas provisorias de aproximadamente 1.00m de ancho libre y de la longitud que se requiera, espaciadas cada 50m como máximo, con pasamanos y barandas.
El costo de estos puentes, planchadas y pasarelas se considerará incluido en los precios unitarios de las excavaciones.
7- Depósito de los materiales extraídos de las excavaciones:
La tierra o materiales extraídos de las excavaciones serán retirado simultáneamente con la ejecución de las excavaciones.
Los permisos, depósitos de garantías y derechos municipales necesarios para realizar depósitos en la vía pública serán de exclusiva cuenta del Contratista.
Si el Contratista tuviera que realizar depósitos provisorios y no pudiera o no le conviniera efectuarlos en la vía pública, y en consecuencia debiera recurrir a la ocupación de terrenos o zonas de propiedad fiscal o particular, deberá gestionar previamente la autorización del propietario respectivo, conviniendo el precio del alquiler, el que será a exclusiva cuenta del Contratista. Finalizados los trabajos, y una vez desocupado el terreno respectivo, remitirá a la Inspección testimonios de que no existen reclamaciones ni deudas pendientes derivadas de la ocupación.
Tal formalidad no implicará responsabilidad alguna para la SRNyDS y tan solo se exige como recaudo para evitar ulteriores reclamos en su carácter de comitente de los trabajos.
8- Forma de medición:
Se medirá por metro cúbico de suelo excavado, levantándose perfiles transversales (en los casos en que corresponda) cada veinticinco (25) metros o menos, si así lo requiere la Inspección, antes y después de la excavación, aceptándose que la sección varía linealmente entre perfiles.
8.1- Ancho de excavación:
Se reconocerá como ancho de excavación las dimensiones correspondientes alcanzando el reservorio una superficie total de 90x55 a una profundidad de 3,15mts.
8.2- Profundidad de la excavación:
La profundidad de la excavación se medirá desde la superficie del terreno natural o vereda y para excavaciones en zonas pavimentadas desde 0,20m por debajo de la superficie del pavimento, hasta el plano de fundación de las estructuras (o el apoyo del hormigón para contrapiso o suelo seleccionado de asiento en los casos que corresponda).
9- Forma de Pago:
Se certificará y pagará por metro cúbico de suelo excavado en las condiciones estipuladas previamente y restringidas en lo que hace al ancho de excavación según el Inciso 8.1, a la profundidad según el Inciso 8.2, incluyéndose en el precio del ítem la excavación propiamente dicha, los trabajos de apuntalamiento, consolidación de fondo de la excavación, bombeo, drenaje, defensa, tablestacado, el eventual retiro y reposición de cercos, alambrados y árboles, vallas de protección, así como la carga para el transporte de la tierra sobrante y en general todas las tareas e insumos descriptos en los incisos 1) a 7) inclusive del presente Artículo.
También están incluidas en el costo del ítem las tareas de demolición y retiro de los escombros de todas las obras existentes (alcantarillas, conductos, muros de sostenimiento, etc.) que interfieran con la traza.
El precio del contrato incluye cualquier tipo de excavación (manual o mecánica) que haya que efectuar en correspondencia con el cruce de instalaciones subterráneas (electricidad, gas, servicios sanitarios, etc.) que interfieran con la traza de la obra, como así también los cateos necesarios para la localización de las mencionadas instalaciones.
En el caso de que el Contratista, por propia decisión, o por la proximidad de las construcciones existentes decida efectuar un tablestacado lateral al conducto, utilizándolo como encofrado perdido, se reconocerá el ancho máximo de excavación de acuerdo a lo expresado anteriormente. No se reconocerá en este caso adicional alguno por la provisión y/o colocación de las tablestacas.
El costo de cualquier otra tarea inherente a la excavación y que no haya sido indicada por la Inspección no recibirá pago directo alguno y se considerará incluida en el precio de este ítem.
ÍTEM 2°: CONSTRUCCIÓN DE CÁMARA ALIVIADORA CON COMPUERTA, INCLUYE REJA Y PASARELA DE ACCESO.
1.-Descripción y Construccion.
2.-Ensayo Proctor Standard de compactacion de suelos. 3.-Forma de Medicion y Pago.
Alcances del Artículo.
Este Artículo contiene las especificaciones para la construcción de todas las cámaras aliviadora con compuerta Incluyendo reja y pasarela de acceso.-
1- Descripción y Construccion:
El presente artículo se refiere a la construcción de cámara aliviadora, sean estas para conductos premoldeados, circulares hormigonados “in situ”, rectangulares o en túnel.
Se propone ejecutar una cámara en hormigón armado H30, ubicada en el eje del conducto M5 en su sección de salida del reservorio, cuyas funciones serán de un lado, gracias a una compuerta a instalar en la pared perpendicular al eje del conducto M5 aguas arriba de la cámara aliviadora, se podrá regular el caudal de salida del reservorio al conducto M5, reteniendo en el reservorio las aguas de lluvia provenientes del mismo conducto M5 aguas arriba del reservorio por el tiempo necesario para reducir el pico de la tormenta; del otro lado, gracias a las rejas a instalar en la losa superior de la cámara, se fijará la cota de coronamiento del reservorio garantizando que el volumen de agua almacenado sea siempre menor al volumen útil total.
Dicha cámara deberá ejecutarse en todo de acuerdo con lo indicado en el proyecto ejecutivo, garantizando un volumen mínimo de 28 m3 y una superficie superior de captación horizontal mínima de 9 m2.
2- Ensayo Proctor Standard de Compactación de suelos:
Se realizarán ensayos previos, en la cantidad y en el laboratorio que la Inspección determine, a efectos de establecer el contenido de humedad con el cual se obtiene el "máximo" peso específico aparente de compactación.
La muestra de suelo a ensayar será tamizada sobre el tamiz Nº 4, y compactada dentro de un molde cilíndrico en tres capas de igual espesor hasta llenar completamente el molde. Este tendrá 0.10m de diámetro y 0.12m de altura. Cada capa será compactada con un pisón de 0.05m de diámetro en la base y que, con un peso de 5kg se
dejará caer 35 veces desde una altura de 0.30m. El molde será colocado sobre una base firme durante la compactación del suelo. Una vez concluido el moldeo de la probeta, se calculará el peso específico aparente del suelo seco.
El ensayo se repite adicionándole a la muestra, diferentes contenidos de humedad, hasta encontrar aquel que produce el "máximo" peso específico aparente para las condiciones de este ensayo. Si los suelos empleados tuvieran un límite líquido superior a 38 o un índice de plasticidad mayor de 15, el peso del pistón será de 2.5kg, en tanto que el número de caídas para cada capa de suelo se reducirá a 25.
Para verificar el cumplimiento de lo especificado previamente, la Inspección hará determinaciones de "peso específico aparente", en el suelo de cada capa, en los lugares y cantidades que la misma determine. Estas determinaciones se efectuarán antes de transcurridos los cuatro días posteriores al momento en que finalizara el pasaje de los equipos de compactación.
3- Forma de medición y pago:
Su medicion y certificacion se efectuara por unidad terminada, colocada y aprobado por la inspeccion al precio unitario de contrato establecido en el item N°2 en el cual se incluye: desmonte, excavacion, provision de transporte y acarreo de todos los materiales como asi tambien en la mano de obra y equipos, cualquiera sea su naturaleza, transporte de tierra sobrante y en general todas las tareas y gastos necesarios para la correcta ejecucion del item N°2 punto 1 (Descripcion y Construccion)
ITEM Nº3: APERTURA DE MODELO Y CONSTRUCCION DE DECANTADOR 1.-Descripcion y Construccion.
2.-Forma de medicion y pago. Alcances del Artículo.
Este Artículo se refiere al transporte de la tierra sobrante de las excavaciones que no será utilizada para ninguna otra tarea en la obra.
1- Descripcion y Construccion:
Se propone ejecutar dos plateas decantadoras en hormigón armado H25 ubicadas en correspondencia de las ventanas de entrada/salida, una de cada lado del conducto M5, cuya función será minimizar el acceso al conducto de los residuos y los sedimentos arrastrados hacia las ventanas en fase de desagote del reservorio. La superficie de dichos decantadores tendran una superficie minima de 2,80m2 cada uno, debiendo ejecutarse en todo de acuerdo con lo indicado en el proyecto ejecutivo presentado por la empresa previamente, que sera evaluado y aprobado por la Direccion de Saneamiento del Municipio.
2- Lugar de depósito:
El Contratista será el único responsable de la elección de los sitios de depósito del material sobrante, como así también de su transporte y de las gestiones y/o trámites necesarios para obtener el permiso del o los propietarios de tales lugares y/o de las autoridades de aplicación.
El contratista deberá presentar a la Inspección la constancia de la conformidad de propietarios y/o Autoridades para efectuar el depósito del material en los sitios elegidos por él.
El Contratista será único responsable por cualquier tipo de daño y/o perjuicio que el retiro, transporte, desparramo y/o depósito de estos materiales pudieran eventualmente ocasionar a terceros.
3- Forma de medición y pago:
La cantidad de tierra a transportar se calculará como resultado de restar al volumen de suelo excavado (que sea reconocido por la Inspección) el suelo que se coloca como relleno. A esta diferencia se la afectará con un coeficiente de esponjamiento igual a 1.30. A los efectos de la cotización se considerará una distancia media de transporte de 40Hm.
No se reconocerán valores mayores que el especificado en el párrafo anterior para este coeficiente.
Se computará y certificará por metro cúbico (m3) de suelo sobrante retirado y depositado en el lugar que cumpla con lo especificado en el Apartado 2 del presente Artículo, al precio unitario de contrato que se fije para el ítem Nº3: "Transporte de Tierra sobrante".
El precio del ítem, será compensación total por las tareas descriptas, incluyéndose el transporte, la carga, descarga, desparramo, eventuales análisis físico-químicos del suelo, gastos de autorización para el depósito del material y en general toda tarea y gasto concerniente al fin propuesto.
ITEM Nº 4: DEMOLICION DE MODELO: 1.-Descripción.
2.-Equipo.
3.-Método Constructivo. 4.-Forma de Medición y Pago. Alcances del Artículo.
En este Artículo se especifica lo referente a la rotura de modulo, equipos a utilizar y condiciones particulares para la construcción del decantador.
1- Descripción:
El presente artículo se refiere a la demolicion de la estructura del modelo 5 existente según los planos de proyecto, en un todo de acuerdo a las órdenes de la Inspección y a lo aquí especificado. Así mismo se hace referencia a la construcción de un decantador de sedimentos, el cual deberá cumplir en todo con lo especificado en los planos respectivos.
2- Equipos:
Todos los equipos necesarios para la rotura de modulo, deberán cumplir las exigencias y características contenidas en las presentes especificaciones. Por lo que se requerirá equipo retroexcavadora y martillo en buenas condiciones para realizar el trabajo.
3- Método constructivo:
Se realizará de acuerdo a las reglas usuales normalmente para este tipo de obras, requiriéndose dos aberturas en el módulo existente.
4- Forma de medición y pago:
Su medición y certificación se efectuará, por unidad terminada, colocada y aprobada por la Inspección al precio unitario, provisión de equipos y acarreo de todos los materiales, como así también en la mano de obra e instrumentos cualquiera sea su naturaleza y gastos necesarios para la correcta y completa ejecución del ítem.
ITEM Nº5: PREVISION E INSTALACION DE CERCO OLIMPICO. 1.-Descripción.
3.-Materiales
4.-Forma de Medición y Pago. Alcances del Artículo.
En este Artículo se especifica lo referente a la provisión e instalación de un cerco olímpico. 1- Descripción:
El presente artículo se refiere a la provisión e instalación de un cerco olímpico perimetral al reservorio para impedir el acceso de personas al predio.
2- Materiales:
Todos los equipos necesarios para la correcta instalación del cerco, deberán cumplir las exigencias y características contenidas en las presentes especificaciones. Dicho cerco perimetral deberá contar con tejido romboidal del tipo 2,00 mts x 2” x nº 14, incluyéndose la provisión y disposición de los postes de hormigón necesarios para su correcta colocación. Se incluirá tambien un encadenado inferior de hormigon para arriostrar el tejido romboidal del cerco. Así mismo se incluirán cartelerías del tipo “Prohibido el acceso” cada 25 metros.
3- Forma de medición y pago:
Su medición y certificación se efectuará, por ml colocado y aprobado por la Inspección al precio unitario, provisión de equipos y acarreo de todos los materiales, como así también en la mano de obra e instrumentos cualquiera sea su naturaleza y gastos necesarios para la correcta y completa ejecución del ítem.
Morón, _____ de ____________ de 201_.-
MODELO DE PLANILLA DE PROPUESTA ECONÓMICA OBRA: “Ampliación de Reservorio y Readecuación de instalaciones” Sr. Intendente Municipal
El que suscribe____________________________________________________en representación de ___________________________________________________________________con domicilio legal en _____________________________________________ y constituyendo domicilio especial para todas las obligaciones emergentes de esta propuesta en calle ______________________________________, declara que ha examinado y aceptado en un todo el Pliego de Bases y Condiciones correspondiente a la Obra: “Ampliación de Reservorio y Readecuación de instalaciones” y que ha recogido en el terreno los datos necesarios para cotizar precios. Manifiesta asimismo que se compromete a realizar los trabajos necesarios en un todo de acuerdo con la documentación supra aludida y al contenido de la Oferta técnica y metodología propuesta, formulando la siguiente cotización
PLANILLA DE COTIZACIÓN
Ítem PRESUPUESTO Cantidad Unidad Costo $/u Monto Parcial Descripción
1 Movimiento y transporte de suelo
m3 2730
2 Construcción de cámara aliviadora con compuerta, incluye reja y pasarela de acceso gl 1 3 Apertura de modelo y construcción de decantador, gl 1 4 Demolición de modelo 5 existente m3 81 5 Provisión e instalación de cerco olímpico ml 180
TOTAL SIN IVA TOTAL CON IVA
EL MONTO TOTAL DE LA OFERTA ASCIENDE A LA SUMA DE PESOS (en letras): _________________________________________________________________________________________ _______________________________________________
