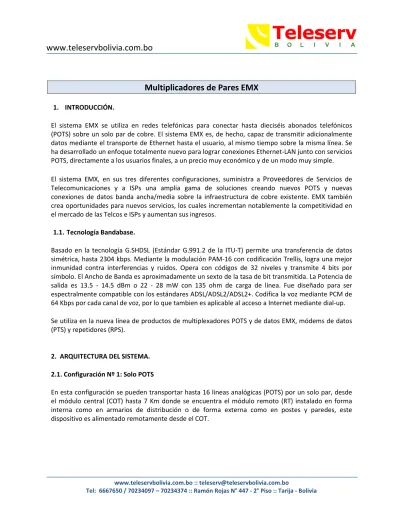

Multiplicadores de Pares EMX
1. INTRODUCCIÓN.
El sistema EMX se utiliza en redes telefónicas para conectar hasta dieciséis abonados telefónicos (POTS) sobre un solo par de cobre. El sistema EMX es, de hecho, capaz de transmitir adicionalmente datos mediante el transporte de Ethernet hasta el usuario, al mismo tiempo sobre la misma línea. Se ha desarrollado un enfoque totalmente nuevo para lograr conexiones Ethernet-LAN junto con servicios POTS, directamente a los usuarios finales, a un precio muy económico y de un modo muy simple. El sistema EMX, en sus tres diferentes configuraciones, suministra a Proveedores de Servicios de Telecomunicaciones y a ISPs una amplia gama de soluciones creando nuevos POTS y nuevas conexiones de datos banda ancha/media sobre la infraestructura de cobre existente. EMX también crea oportunidades para nuevos servicios, los cuales incrementan notablemente la competitividad en el mercado de las Telcos e ISPs y aumentan sus ingresos.
1.1. Tecnología Bandabase.
Basado en la tecnología G.SHDSL (Estándar G.991.2 de la ITU-T) permite una transferencia de datos simétrica, hasta 2304 kbps. Mediante la modulación PAM-16 con codificación Trellis, logra una mejor inmunidad contra interferencias y ruidos. Opera con códigos de 32 niveles y transmite 4 bits por símbolo. El Ancho de Banda es aproximadamente un sexto de la tasa de bit transmitida. La Potencia de salida es 13.5 - 14.5 dBm o 22 - 28 mW con 135 ohm de carga de línea. Fue diseñado para ser espectralmente compatible con los estándares ADSL/ADSL2/ADSL2+. Codifica la voz mediante PCM de 64 Kbps por cada canal de voz, por lo que tambien es aplicable al acceso a Internet mediante dial-up. Se utiliza en la nueva línea de productos de multiplexadores POTS y de datos EMX, módems de datos (PTS) y repetidores (RPS).
2. ARQUITECTURA DEL SISTEMA. 2.1. Configuración Nº 1: Solo POTS
En esta configuración se pueden transportar hasta 16 lineas analógicas (POTS) por un solo par, desde el módulo central (COT) hasta 7 Km donde se encuentra el módulo remoto (RT) instalado en forma interna como en armarios de distribución o de forma externa como en postes y paredes, este dispositivo es alimentado remotamente desde el COT.
www.teleservbolivia.com.bo :: [email protected]
Tel: 6667650 / 70234097 – 70234374 :: Ramón Rojas N° 447 - 2° Piso :: Tarija - Bolivia
En esta configuración se tienen los siguientes modelos:
• EMX-004: 4 RT x 4 POTS 320 Kbps p/par • EMX-008: 2 RT x 8 POTS 576 Kbps p/par • EMX-012: 1 RT x 12 POTS 832 Kbps p/par • EMX-016: 1 RT x 16 POTS 1088 Kbps p/par
Esta configuración es ideal para ahorrar cableado en plantel externo, tanto para pares primarios como secundarios. Los abonados tienen la opcion de acceder transparentemente a Internet mediante conexión dial-up.
Cada modulo COT es configurable según las necesidades del cliente, ya sea con alimentación remota, acceso ethernet, tasación por 16 KHz o inversión de polaridad, testeo de línea, detección de aparato telefónico y control de tráfico.
www.teleservbolivia.com.bo :: [email protected]
Tel: 6667650 / 70234097 – 70234374 :: Ramón Rojas N° 447 - 2° Piso :: Tarija - Bolivia
Los modelos que llegan en esta configuración son los siguientes:
• EMX-E04: 4 RT x (4 POTS + 1 Ethernet de 1.9 Mbps) • EMX-E08: 2 RT x (8 POTS + 1 Ethernet de 1.7 Mbps) • EMX-E12: 1 RT x (12 POTS + 1 Ethernet de 1.5 Mbps) • EMX-E16: 1 RT x (16 POTS + 1 Ethernet de 1.2 Mbps)
Para la distribución de cableado se cuenta con un Switch Ethernet (EES-xx) con 16 y 24 puertos + 1 puerto up-link de 100 Mbps (FE) ó 1000 Gbps (GE).
Esta configuración es ideal para empresas e instituciones con PBX y con gran demanda de banda ancha, como tambien para puntos de llamadas y acceso público a Internet.
2.3. Configuración Nº 3: mini IP-DSLAM Remoto
En esta configuración totalmente nueva, se agrega al transporte de POTS el acceso a Internet directamente hasta el abonado, mediante la tecnología eDSL (Ethernet over DSL), a través de modems NT, convirtiendose en un mini IP-DSLAM remoto.
Los modelos que llegan en esta configuración son los siguientes:
• EMX-N24: 4 RT x 4 (2 puertos POTS + 2 puertos POTS/Ethernet)
• EMX-N44: 4 RT x 4 (4 puertos POTS/Ethernet)
• EMX-N48: 4 RT x 8 (4 puertos POTS + 4 puertos POTS/Ethernet)
• EMX-N4C:4 RT x12 (8 puertos POTS + 4 puertos POTS/Ethernet)
Se tiene el siguiente modem que va en la casa del abonado, que incluye un splitter integrado, salida para datos Ethernet, alimentación local con adaptador de 12 Vcc, y la salida de la línea de teléfono local.
www.teleservbolivia.com.bo :: [email protected]
Tel: 6667650 / 70234097 – 70234374 :: Ramón Rojas N° 447 - 2° Piso :: Tarija - Bolivia 2.5. Administración Remota
El sistema EMX cuenta con un módulo especial instalado en un shelf, uno por cada locación central, el cual puede ser centralizado en un servidor de gestión, de esta forma se puede realizar las funciones de administración, instalacion, operación y mantenimiento desde un solo punto, mediante un software GIS, gráfico y facil de usar para el plantel técnico. El acceso a cada locación se puede realizar mediante una red ethernet o mediante modem.
3. APLICACIONES PRÁCTICAS
En resumen, el Sistema Avanzado de Multiacceso de Banda Ancha por cobre EMX se puede aplicar de las siguientes maneras:
• Ahorro de cableado en plantel externo primario o secundario multiplicando hasta 16 pares
telefónicos (Aplicado en Bolivia en aplicaciones de Lineas Gemelas y Trillizas)
• Acceso a 16 lineas PBX y 1,2 Mbps de Internet para empresas o puntos de llamadas de
telefonía pública.
• Acceso a Internet mediante dial-up.
• Acceso a telefonía e Internet mediante eDSL de hasta 512 kbps por usuario mediante un miniDSLAM facil de instalar exteriormente.
