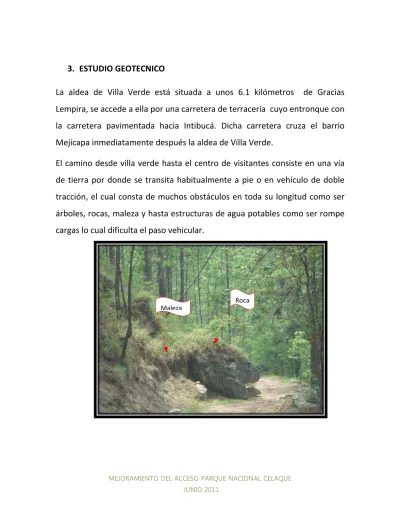

3. ESTUDIO GEOTECNICO

(1)

3. ESTUDIO GEOTECNICO

La aldea de Villa Verde está situada a unos 6.1 kilómetros de Gracias

Lempira, se accede a ella por una carretera de terracería cuyo entronque con

la carretera pavimentada hacia Intibucá. Dicha carretera cruza el barrio

Mejicapa inmediatamente después la aldea de Villa Verde.

El camino desde villa verde hasta el centro de visitantes consiste en una vía

de tierra por donde se transita habitualmente a pie o en vehículo de doble

tracción, el cual consta de muchos obstáculos en toda su longitud como ser

árboles, rocas, maleza y hasta estructuras de agua potables como ser rompe

cargas lo cual dificulta el paso vehicular.

Maleza

(2)

(3)

(4)

5. MEMORIA DE CÁLCULO

• CORTE Y RELLENO M3

La excavación está relacionada con la cantidad de volumen de suelo que se cortara o rellenara, estos datos salen de las secciones transversales una vez diseñada la sección típica.

Fórmula para el cálculo de volumen de corte y relleno. VC= (Á C S A+ ÁCS + Á CSS/3) x20

VC= Volumen de corte

ASCA= Área de corte de Sección Anterior ACS= Área de corte de sección

ACSS= Área de Corte de Sección Superior

20= Resulta de la suma de 10 metros atrás de la sección de cálculo + 10 metros después de dicha sección.

VR= (Á R S A+ ÁRS + Á RSS/3) x20 VR= Volumen de relleno

ARCA= Área de Relleno de Sección Anterior ARS= Área de Relleno de sección

ARSS= Área de Relleno de Sección Superior

20= Resulta de la suma de 10 metros atrás de la sección de cálculo + 10 metros después de dicha sección.

(5)

Est. Elevación Área Área Volumen Volumen

BM # 1 1000 Corte Terraplén Corte Terraplén

0+000- 0+020 1002.638 0 0 7.338 1.194 0+020 0+040 1006.028 0.7338 0.1194 11.934 5.21 0+040 0+060 1009.906 0.4596 0.4016 10.345 14.331 0+060 0+080 1013.445 0.5749 1.0315 12.113 16.975 0+080 0+100 1017.079 0.6364 0.666 11.237 6.857 0+100 0+120 1018.969 0.4873 0.0197 22.087 9.171 0+120 0+140 1021.472 1.7214 0.8974 26.927 12.541 0+140 0+160 1023.001 0.9713 0.3567 18.988 4.143 0+160 0+180 1024.791 0.9275 0.0576 29.638 0.768 0+180 0+200 1026.221 2.0363 0.0192 22.636 4.188 0+200 0+220 1027.631 0.2273 0.3996 16.71 3.996 0+220 0+240 1025.751 1.4437 0 24.459 0 0+240 0+260 1023.723 1.0022 0 14.546 0 0+260 0+280 1022.853 0.4524 0 7.834 0 0+280 0+300 1023.333 0.331 0 25.44 1.007 0+300 0+320 1024.173 2.213 0.1007 24.732 3.855 0+320 0+340 1024.993 0.2602 0.2848 8.547 2.848 0+340 0+360 1026.014 0.5945 0 8.839 1.413 0+360 0+380 1027.454 0.2894 0.1413 5.876 2.01 0+380 0+400 1029.594 0.2982 0.0597 6.982 11.086 0+400 0+420 1032.718 0.4 1.0489 8.269 10.489 0+420 0+440 1036.293 0.4269 0 13.581 9.299 0+440 0+460 1041.492 0.9312 0.9299 20.117 20.451 0+460 0+480 1044.998 1.0805 1.1152 18.429 20.122 0+480 0+500 1047.488 0.7624 0.897 28.168 19.954 0+500 0+520 1048.577 2.0544 1.0984 28.899 17.423 0+520 0+540 1050.137 0.8355 0.6439 19.968 19.761 0+540 0+560 1052.227 1.1613 1.3322 19.112 13.322 0+560 0+580 1054.733 0.7499 0 16.682 16.391 0+580 0+600 1058.206 0.9183 1.6391 15.863 27.357 0+600 0+620 1062.549 0.668 1.0966 19.118 24.773 0+620 0+640 1066.102 1.2438 1.3807 28.62 34.124 0+640 0+660 1070.368 1.6182 2.0317 19.136 23.504 0+660 0+680 1072.428 0.2954 0.3187 5.73 8.792 0+680 0+700 1074.88 0.2776 0.5605 7.953 10.57 0+700 0+720 1078.473 0.5177 0.4965 7.18 8.526 0+720 0+740 1081.759 0.2003 0.3561 13.864 10.91 0+740 0+760 1084.363 1.1861 0.7349 16.024 11.005 0+760 0+780 1087.653 0.4163 0.3656 8.594 7.672

(6)

0+780 0+800 1091.033 0.4431 0.4016 5.049 5.761 0+800 0+820 1094.718 0.0618 0.1745 4.218 3.474 0+820 0+840 1097.982 0.36 0.1729 8.276 8.884 0+840 0+860 1101.726 0.4676 0.7155 7.354 10.94 0+860 0+880 1105.226 0.2678 0.3785 7.407 6.463 0+880 0+900 1107.907 0.4729 0.2678 8.051 3.317 0+900 0+920 1109.867 0.3322 0.0639 7.782 1.815 0+920 0+940 1109.797 0.446 0.1176 8.171 3.404 0+940 0+960 1109.197 0.3711 0.2228 8.218 2.92 0+960 0+980 1109.894 0.4507 0.0692 6.764 2.165 0+980 1+000 1111.294 0.2257 0.1473 4.396 7.208 1+000 1+020 1114.258 0.2139 0.5735 7.006 11.177 1+020 1+040 1117.431 0.4867 0.5442 12.446 5.442 1+040 1+060 1118.191 0.7579 0 11.51 2.519 1+060 1+080 1119.421 0.3931 0.2519 9.017 6.495 1+080 1+100 1121.783 0.5086 0.3976 9.161 4.389 1+100 1+120 1123.243 0.4075 0.0413 6.2 3.574 1+120 1+140 1125.623 0.2125 0.3161 4.654 5.376 1+140 1+160 1128.88 0.2529 0.2215 4.861 3.605 1+160 1+180 1131.67 0.2332 0.139 4.592 5.66 1+180 1+200 1133.763 0.226 0.427 10.001 10.423 1+220 1+240 1133.843 0.7741 0.6153 13.14 7.376 1+240 1+260 1133.793 0.5399 0.1223 12.149 1.223 1+260 1+280 1134.963 0.675 0 10.088 2.193 1+280 1+300 1137.283 0.3338 0.2193 10.591 3.093 1+300 1+320 1139.264 0.7253 0.09 9.585 2.662 1+320 1+340 1140.594 0.2332 0.1762 11.183 8.054 1+340 1+360 1141.885 0.8851 0.6292 10.05 9.087 1+360 1+380 1143.035 0.1199 0.2795 3.531 5.019 1+380 1+400 1145.075 0.2332 0.2224 5.54 3.345 1+400 1+420 1146.57 0.3208 0.1121 6.416 1.121 1+420 1+440 1147.58 0.3208 0 5.001 4.147 1+440 1+460 1148.4 0.1793 0.4147 3.251 6.622 1+460 1+480 1149.458 0.1458 0.2475 2.918 3.874 1+480 1+500 1150.348 0.146 0.1399 2.889 1.399 1+500 1+520 1151.488 0.1429 0 3.434 0 1+520 1+540 1153.262 0.2005 0 7.094 0.749 1+540 1+560 1155.512 0.5089 0.0749 7.715 3.716 1+560 1+580 1157.632 0.2626 0.2967 4.878 5.926 1+580 1+600 1159.962 0.2252 0.2959 5.603 5.701 1+600 1+620 1161.389 0.3351 0.2742 12.656 11.676

(7)

1+620 1+640 1161.969 0.9305 0.8934 11.065 12.18 1+640 1+660 1162.859 0.176 0.3246 2.563 7.973 1+660 1+680 1165.417 0.0803 0.4727 1.601 11.354 1+680 1+700.67 1167.686 0.0798 0.6627 2.972 16.489 1+700.67 - 1171.28 0.2174 0.9862 2.174 9.862 TOTAL 955.736 675.89

• ACARREO DE MATERIAL DE DESPERDICIO M3

Es producto del material sobrante entre el corte y relleno

Corte- Relleno= Material de Desperdicio x 1.25 (Porcentaje de abundamiento)

Corte Relleno Acarreo Mat % Total (m3) 955.736 675.89 279.84 1.25 349.8075

• BASE 70% CASCAJO Y 30 % MAT. SELECTO M3 VT=LT x ∑ASC/#S x h

VT= 1700x4.20x0.10 VT=714m3

LT=Longitud del tramo

∑ASC= Sumatoria de anchos de secciones típicas de calle #S= Numero de secciones típicas

h= Altura de capa de material.

VCa= VTx0.70

(8)

VCa= 714m3x70% VCa= 500m3

Vms= VTx0.30x1.25

Vms= Volumen de Material Selecto. Vms= 714m3x30%x1.25

Vms=268m3

1.25= Factor de Abundamiento

• EMPEDRADO CON PIEDRA DE RIO Y CONCRETO 3000 LB/PLG2 M2 AP=AST x LT

AP=Área de Empedrado AST= Ancho de Sección Típica LT= Longitud del Tramo

Sección Ancho de Sección Longitud Área

típica tramo

0+000 0+020 6.00 20.00 120.00

0+588.94 0+648.94 3.00 60.00 180.00

Total Área 300.00

• BORDILLO DE PIEDRA

(9)

• ALCANTARILLADO

Para el cálculo las alcantarillas no excederán 150 m. de longitud entre ellas. Y para caminos rurales el diámetro mínimo en tubería riblock es de 18 plg.

NOTA: En la alcantarilla # 9 se colocara tubería Rib loc con un diámetro de 24 plg. Ya que se encuentra donde existe un corredor de agua superficial y esto aumenta el flujo de agua. Por lo tanto en esta actividad se necesitaran 10 lances de tubo PVC Rib loc de 18 plg y 1 lance de tubo PVC Rib loc de 24 plg.

• CUNETA SIMPLE ML

Longitud del Limite Derecho de la Sección Típica = 1663.60 M

• CUNETA REVESTIDA

Considerando en tramos con pendientes arriba del 15% Est. Elevación Pendiente Cuneta Rev.

BM # 1 1000 % 0+000- 0+020 1002.638 16.95 VERDADERO 0+020 0+040 1006.028 19.39 VERDADERO 0+040 0+060 1009.906 17.695 VERDADERO 0+060 0+080 1013.445 18.17 VERDADERO 0+080 0+100 1017.079 9.45 FALSO 0+100 0+120 1018.969 12.515 FALSO 0+120 0+140 1021.472 7.645 FALSO 0+140 0+160 1023.001 8.95 FALSO # Sección Longitud (ml) 1 0+140 6.00 2 0+268 6.00 3 0+372 6.00 4 0+537 6.00 5 0+660 6.00 6 0+800 6.00 7 0+950 6.00 8 1+075 6.00 9 1+220 6.00 10 1+380 6.00 11 1+500 6.00 TOTAL (ml) 66.00

(10)

0+160 0+180 1024.791 7.15 FALSO 0+180 0+200 1026.221 7.05 FALSO 0+200 0+220 1027.631 -9.4 FALSO 0+220 0+240 1025.751 -10.14 FALSO 0+240 0+260 1023.723 -4.35 FALSO 0+260 0+280 1022.853 2.4 FALSO 0+280 0+300 1023.333 4.2 FALSO 0+300 0+320 1024.173 4.1 FALSO 0+320 0+340 1024.993 5.105 FALSO 0+340 0+360 1026.014 7.2 FALSO 0+360 0+380 1027.454 10.7 FALSO 0+380 0+400 1029.594 15.62 VERDADERO 0+400 0+420 1032.718 17.875 VERDADERO 0+420 0+440 1036.293 25.995 VERDADERO 0+440 0+460 1041.492 17.53 VERDADERO 0+460 0+480 1044.998 12.45 FALSO 0+480 0+500 1047.488 5.445 FALSO 0+500 0+520 1048.577 7.8 FALSO 0+520 0+540 1050.137 10.45 FALSO 0+540 0+560 1052.227 12.53 FALSO 0+560 0+580 1054.733 17.365 VERDADERO 0+580 0+600 1058.206 21.715 VERDADERO 0+600 0+620 1062.549 17.765 VERDADERO 0+620 0+640 1066.102 21.33 VERDADERO 0+640 0+660 1070.368 10.3 FALSO 0+660 0+680 1072.428 12.26 FALSO 0+680 0+700 1074.88 17.965 VERDADERO 0+700 0+720 1078.473 16.43 VERDADERO 0+720 0+740 1081.759 13.02 FALSO 0+740 0+760 1084.363 16.45 VERDADERO 0+760 0+780 1087.653 16.9 VERDADERO 0+780 0+800 1091.033 18.425 VERDADERO 0+800 0+820 1094.718 16.32 VERDADERO 0+820 0+840 1097.982 18.72 VERDADERO 0+840 0+860 1101.726 17.5 VERDADERO 0+860 0+880 1105.226 13.405 FALSO 0+880 0+900 1107.907 9.8 FALSO 0+900 0+920 1109.867 -0.35 FALSO 0+920 0+940 1109.797 -3 FALSO 0+940 0+960 1109.197 3.485 FALSO 0+960 0+980 1109.894 7 FALSO

(11)

0+980 1+000 1111.294 14.82 FALSO 1+000 1+020 1114.258 15.865 VERDADERO 1+020 1+040 1117.431 3.8 FALSO 1+040 1+060 1118.191 6.15 FALSO 1+060 1+080 1119.421 11.81 FALSO 1+080 1+100 1121.783 7.3 FALSO 1+100 1+120 1123.243 11.9 FALSO 1+120 1+140 1125.623 16.285 VERDADERO 1+140 1+160 1128.88 13.95 FALSO 1+160 1+180 1131.67 10.465 FALSO 1+180 1+200 1133.763 0.35 FALSO 1+200 1+215.50 1133.833 -1.7 FALSO 1+215.50 1+220 1133.493 1.75 FALSO 1+220 1+240 1133.843 -0.25 FALSO 1+240 1+260 1133.793 5.85 FALSO 1+260 1+280 1134.963 11.6 FALSO 1+280 1+300 1137.283 9.905 FALSO 1+300 1+320 1139.264 6.65 FALSO 1+320 1+340 1140.594 6.455 FALSO 1+340 1+360 1141.885 5.75 FALSO 1+360 1+380 1143.035 10.2 FALSO 1+380 1+400 1145.075 7.475 FALSO 1+400 1+420 1146.57 5.05 FALSO 1+420 1+440 1147.58 4.1 FALSO 1+440 1+460 1148.4 5.29 FALSO 1+460 1+480 1149.458 4.45 FALSO 1+480 1+500 1150.348 5.7 FALSO 1+500 1+520 1151.488 8.87 FALSO 1+520 1+540 1153.262 11.25 FALSO 1+540 1+560 1155.512 10.6 FALSO 1+560 1+580 1157.632 11.65 FALSO 1+580 1+600 1159.962 7.135 FALSO 1+600 1+620 1161.389 2.9 FALSO 1+620 1+624.75 1161.969 -2.65 FALSO 1+624.75 1+640 1161.439 7.1 FALSO 1+640 1+660 1162.859 12.79 FALSO 1+660 1+680 1165.417 11.345 FALSO 1+680 1+700.67 1167.686 17.97 VERDADERO 1+700.67 - 1171.28 0 -

NOTA: Las casillas con verdadero indica que en esa estación se utilizara cuneta revestida debido a la pendiente.

(12)

(13)

Presupuesto

Clave Descripción Unidad Cantidad

Precio

Unitario Total

1 PRESUPUESTO TRAMO CARRETERO PNMC, MAPANCE 2 PREPARACION CAPA DE RODADURA

2.1.1 TOPOGRAFIA GBL 1.00 L 3,597.00 L 3,597.00

2.1.2 CHAPEO Y LIMPIEZA GBL 1.00 L 2,493.92 L 2,493.92

2.1.3 CORTE DE TALUD M3 955.74 L 47.96 L 45,837.29

2.1.4 RELLENO CON MATERIAL DEL SITIO M3 675.89 L 37.77 L 25,528.37 2.1.7 ACARREO DE MATERIAL (DESPERDICIO) M3 334.80 L 122.90 L 41,146.92 2.2.1 BASE 70% CASCAJO Y 30 % MAT. SELECTO E= 10 CM M2 7,140.00 L 98.44 L 702,861.60 2.2.5 CONFORMACION DE CALLE CON MOTONIVELADORA M2 1,700.00 L 21.41 L 36,397.00

L 857,862.10 Total de PREPARACION CAPA DE RODADURA

3 PAVIMENTO

3.0.1 EMPEDRADO CON PIEDRA DE RIO E=20 CM, MORTERO 1:3 M2 300.00 L 455.13 L 136,539.00 3.0.2 BORDILLO DE PIEDRA, PIEDRA RIO 20 CM ML 1,750.00 L 20.91 L 36,592.50 3.0.3 PINTURA EN BORDILLO DE PIEDRA ML 1,750.00 L 8.24 L 14,420.00

L 187,551.50 Total de PAVIMENTO

4 ALCANTARILLADO 4.1 PRELIMINARES

4.1.1 TOPOGRAFIA GBL 1.00 L 2,398.00 L 2,398.00

4.1.2 EXCAVACION MATERIAL SEMIDURO M3 19.00 L 187.04 L 3,553.76 4.1.3 RELLENO MATERIAL DEL SITIO M3 13.82 L 50.36 L 695.98

L 6,647.74 Total de PRELIMINARES

4.2 TUBERIA RIB LOC

4.2.1 TUBERIA PVC RIB LOC DIAMETRO 18 PLG ML 60.00 L 1,247.75 L 74,865.00 4.2.2 TUBERIA PVC RIB LOC DIAMETRO 24 PLG ML 6.00 L 1,801.78 L 10,810.68

L 85,675.68 Total de TUBERIA RIB LOC

4.3 ESTRUCTURAS DE CONCRETO

4.3.2 BOCA DE CAIDA Y DICIPACION DE ALCANTARILLA (TIPO MAMPOSTERIA, M3 6.16 L 2,984.00 L 18,381.44 PIEDRA 20 CM, MORTERO 1:3)

L 18,381.44 Total de ESTRUCTURAS DE CONCRETO

L 110,704.86 Total de ALCANTARILLADO 5 VADO 5.1 PRELIMINARES 5.1.1 TOPOGRAFIA GBL 1.00 L 2,398.00 L 2,398.00 5.1.2 DESVIACION DE QUEBRADA GLB 1.00 L 1,798.50 L 1,798.50 4.2.2 TUBERIA PVC RIB LOC DIAMETRO 24 PLG ML 12.00 L 1,801.78 L 21,621.36 5.1.4 RELLENO CON MATERIAL DEL SITIO M3 15.00 L 47.96 L 719.40 5.1.5 CONFORMACION BASE DE QUEBRADA M2 26.00 L 2,398.00 L 62,348.00

L 88,885.26 Total de PRELIMINARES

5.2 ESTRUCTURAS DE CONCRETO

5.2.21 ESTRIBOS PARA VADO, TIPO MAMPOSTERIA, PIEDRA 20 CM, MORTERO 1:3 M3 11.04 L 2,054.03 L 22,676.49 3.0.1 EMPEDRADO CON PIEDRA DE RIO E=20 CM, MORTERO 1:3 M2 26.00 L 455.13 L 11,833.38

(14)

Presupuesto

Clave Descripción Unidad Cantidad

Precio

Unitario Total

6 CUNETAS

6.0.2 CUNETA REVESTIDA, PIEDRA 20 CM, MORTERO 1:3 ML 460.00 L 777.54 L 357,668.40

L 357,668.40 Total de CUNETAS

L 1'637,181.99 Total de PRESUPUESTO TRAMO CARRETERO PNMC, MAPANCE

L 1'637,181.99 Total de Presupuesto

(15)

ESPECIFICACIONES TECNICAS DE OBRAS E INSUMOS

CHAPEO Y LIMPIEZA

Unidad: GLB

DESCRIPCION DE LA ACTIVIDAD A REALIZAR:

Este trabajo consistirá en el chapeo y limpieza del tramo donde se construirán distintas obras con un acarreo hasta 20 mts de distancia. Se Procederá a Chapeo de Cualquier vegetación ó tipo de maleza, comprendida dentro de las áreas de construcción.

CONSIDERACIONES DEL CÁLCULO DEL ANALISIS DE COSTO:

No requiere mano de Obra Calificada (Peón 0.017 JDR) y Herramienta menor 10 %Se considera el chapeo y limpieza de vegetación en forma manual con herramientas rudimentarias como machete, azadón y rastrillo. Se incluye el acarreo del material vegetal hasta una distancia máxima de 20 mts. No se considera el acarreo de material de desperdicio hasta un botadero de desechos municipales, solamente su recolección en lugares accesibles.

CRITERIOS DE MEDICION Y PAGO

MEDICION: La cantidad a pagarse por Chapeo y Limpieza para el tramo carretero Incluye acarreo hasta 20 mts. PAGO: El precios y pagos constituirán la compensación total por mano de obra, equipo, herramientas y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

TRAZADO CON TEODOLITO POR DIA

Unidad: JDR

Este trabajo consistirá en el trazado y marcado con teodolito por día. ‐El terreno donde se construirá la obra civil deberá estar limpio, retirados los escombros y cualquier otro elemento que interfiera en el desarrollo del rubro. ‐Se ubicará un punto de referencia externo a la construcción, para luego localizar ejes, centros de pilastras y puntos que definan la cimentación de la construcción. Al ubicar ejes de pilastras se colocarán estacas, de forma que no sean afectadas con el movimiento de tierras. Por medio de puntos referenciales exteriores se hará una continua comprobación de replanteo y niveles. Las cotas para la estructura se deberán determinar con aparatos de precisión y cinta métrica.

MEDICION: La cantidad a pagarse por Trazado y Marcado Con Teodolito por Día, será el número de Días Cuantificados en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por suministro de mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

(16)

CORTE DE TALUD

Unidad: M3

La actividad consiste en el corte para obtener el talud adecuado del terreno natural, dicha actividad se ejecutara con mano de obra no calificada y con el uso de una Retroexcavadora.

MEDICION: Se medirá por Volumen. La cantidad a pagarse será el número de metros cúbicos medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por corte de material, así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda la especificación.

RELLENO COMPACTO CON MATERIAL DEL SITIO

Unidad: M3

Estos trabajos consistirán en seleccionar, colocar, manipular, humedecer y compactar el material del sitio producto de la excavación en líneas de alcantarillas y otros. El lugar donde se instalará el material de relleno deberá estar limpio de escombros. El material será humedecido (sin formar lodo) y compactado en capas con un espesor de 0. 10 m por medio de maquinaria vibrocompactadora. Esta Actividad incluye el acarreo del material desde su sitio de almacenaje hasta 10 m del lugar donde se colocará. No se incluye el cernido del material para eliminar piedra y/ó grumos.

Este trabajo de relleno y compactado con material del Sitio requiere de Mano de Obra No calificada (Peón 0 63 JDR) y Herramienta Menor 10 %. Se incluye el agua necesaria para lograr una compactación uniforme. No se considera el uso de pruebas de laboratorio para la aceptación del compactado.

MEDICION: La cantidad a pagarse por relleno y compactado con material del sitio será el número de metros cúbicos medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por suministro de mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

(17)

ACARREO DE MATERIAL (DESPERDICIO)

Unidad: M3

Estos trabajos consistirán en el acarreo de material de desperdicio con volqueta, ya sea producto de la excavación, demoliciones u otro tipo de material de los proyectos FHIS. El material de desperdicio será cargado por peones en volquetas de 5 mt3 y se procederá a botarlos a los lugares municipales autorizados, mismos que también serán verificados y aprobados por la Supervisión para evitar contaminaciones ambientales, sedimentaciones en cauces de ríos ó quebradas y otros.

Este trabajo de acarreo de material de desperdicio requiere de Mano de Obra No calificada ( Peón 0. 10 JDR), volqueta y Herramienta Menor 10 %. .

MEDICION: La cantidad a pagarse por acarreo de material de desperdicio manualmente, será el número de metros cúbicos medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por suministro de mano de obra, equipo, herramientas y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

BASE 70% CASCAJO Y 30 % MAT. SELECTO E= 10 CM

Unidad: M3

Estos trabajos consistirán en seleccionar, colocar, manipular, humedecer y compactar el material del selecto. El lugar donde se instalará el material selecto con la base de Cascajo deberá estar limpio de escombros. El material será humedecido (sin formar lodo) y compactado en capas con un espesor de 0. 10 m por medio de equipo vibro‐compactadora manteniendo traslapes continuos en los sitios compactados. Esta Actividad incluye el acarreo del material desde su sitio de almacenaje hasta 10 m del lugar donde se colocará.

Se considera la compactación con vibro‐compactadora con un rendimiento de 0.025 m2/hr. que es auxiliada por un tanque cisterna.

MEDICION: Se medirá por área. La cantidad a pagarse será el número de metros cuadrados medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por compactación así como por mano de obra,

(18)

equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda la especificación.

CONFORMACION DE CALLE CON MOTONIVELADORA

Unidad: M3

La actividad consiste en la conformación de calle utilizando moto niveladora.

Se considera la compactación con moto niveladora con un rendimiento de 333 m2/hr. que es auxiliada por un tanque cisterna.

MEDICION: Se medirá por área. La cantidad a pagarse será el número de metros cuadrados medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por conformación en terracería, así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda la especificación.

EMPEDRADO CON PIEDRA DE RIO E=20 CM, MORTERO 1:3

Unidad: M3

La actividad consiste en el empedrado de 20 cm de espesor, ligado con mortero 1:3, con separación entre piedras máxima de 1".La superficies de las piedras se deben humedecer antes de colocarlas, para quitar la tierra, arcilla o cualquier materia extraña; deben ser rechazadas las piedras cuyos defectos no se pueden remover por medio de agua y cepillo. Las piedras limpias se deben ir colocando cuidadosamente en su lugar de tal manera de formar en lo posible hiladas regulares, la nivelación de sus uniones, se deben llenar y conformar totalmente con mortero. Las piedras se deben manipular en tal forma, que no golpeen a las ya colocadas para que no alteren su posición. El curado deberá de hacerse durante 7 días consecutivos, se permitirá el paso de peatones ocho días después de fundir, bicicletas, trocos, carretas, etc. 12 días después de haber fundido y vehículos 28 días después de haber fundido.

Se considera una mezcla piedra‐mortero en una proporción 67%‐33% con consideración de vacíos en la piedra del 43%.‐La proporción en el mortero será 1: 3 considerando para cada m3 un promedio de 10.529 bolsas de cemento, 1.109 m3 de arena, 0.315 m3 de agua incluyendo un 25% adicional para curado durante el proceso de fraguado.

(19)

MEDICION: Se medirá por área. La cantidad a pagarse será el número de metros cuadrados de empedrado, medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por suministro de materiales, mezclado, transporte, colocación, acabado y curado del empedrado así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda la especificación.

BORDILLO DE PIEDRA, PIEDRA RIO 20 CM.

Unidad: ML

La actividad consiste en la colocación de un bordillo de piedra, con separación entre piedras máxima de 1".

MEDICION: Se medirá por longitud. La cantidad a pagarse será el número de metros lineales de bordillo, medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por suministro de material, transporte, colocación, así como por mano de obra.

PINTURA EN BORDILLO DE PIEDRA

Unidad: ML

Este trabajo consistirá en la aplicación de pintura de aceite en los bordillos. Antes de su utilización en obra el Contratista deberá suministrar los materiales necesarios para la aplicación de pintura en los sitios. El Contratista deberá seguir las instrucciones del fabricante de la pintura en cuanto a mezclas, cuidados y aplicación de ésta. Todas las superficies deben estar limpias, secas y libres de todo tipo de polvo, aceite, partículas finas sueltas, eflorescencia, hongos, contaminantes químicos, etc. para asegurar una eficiente limpieza y adherencia. Se colocara una mano de pintura sobre cada superficie, aplicadas con brocha

Se considera un rendimiento por galón de pintura aplicada en 1 mano de 49.93 metros lineales de superficie. La pintura se aplicará con brocha, en áreas previamente limpias. Se considera la disolución de la pintura con diluyente en una proporción 1:4, por cada lata de pintura de aceite un cuarto de galón de diluyente.

(20)

MEDICION: La cantidad a pagarse por pintura de aceite exterior será el número de metros lineales medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por suministro de materiales, mezclado, transporte, colocación y acabado de la pintura así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda esta especificación.

EXCAVACION MATERIAL SEMIDURO

Unidad: M3

Este Trabajo Consistirá en la Excavación Tipo II ( Material Semiduro) por medios manuales en cualquier tipo de suelo semi‐duro desde arcilla, pasando por limos hasta arenas y gravas que no requieren el uso de maquinaria pesada ó explosivos, pero que por condiciones de humedad, plasticidad, mezcla con roca suelta u otras características, se presentan con mayor dureza para ser removido. El material producto de la excavación debe colocarse a un mínimo de 60 cms de la orilla del zanjo y deberá desalojarse a un máximo de 10 m para su posterior acarreo.

La altura máxima de excavación será variable hasta una altura máxima de 3 m y requiere de Mano de Obra No calificada (Peón 1. 25 JDR) y Herramienta Menor 10 %: piocha, pico, pala y otros. No incluye el acarreo del material a un botadero. No se considera el desalojo de agua subterránea en esta actividad.

MEDICION: La cantidad a pagarse por Excavación Tipo II (Material Semiduro), será el número de metros cúbicos medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por suministro de mano de obra, equipo, herramientas y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

DESVIACION DE QUEBRADA

Unidad: GLB

Este trabajo consistirá en la limpieza del cauce de Quebrada. Por medio de la utilización de mano de obra no calificada (peón), y herramienta menor sé removerán tanto piedras, desechos orgánicos, lodos y otros que obstruyan el cauce natural del agua. El Supervisor debe de considerar, como parte de otra actividad, desviar el cauce de la quebrada si en invierno la corriente de agua es un obstáculo.

(21)

MEDICION: La cantidad a pagarse por Limpieza de Cauce de Quebrada será el número de metros Cuadrados medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por suministro de mano de obra, equipo, herramientas y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

CUNETA REVESTIDA

Unidad: ML

Este trabajo consiste en el acondicionamiento y el recubrimiento con piedra asentada con mortero 3:1, de las cunetas del proyecto de a cuerdo con las formas, alineamientos, rasantes, dimensiones y en los sitios señalados en los planos o expediente técnico.

MEDICION: La unidad de medida será el metro lineal (ML) aproximado al decimo de cuneta satisfactoriamente elaborada y terminada, de acuerdo con la sección transversal cotas y alineamientos indicados en los planos. El supervisor no autorizara el pago de trabajos efectuados por fuera de los límites especificados, ni el de cunetas cuyas dimensiones sean inferiores a las de diseño. PAGO: Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por suministro de material, transporte, colocación, así como por mano de obra.

ESPECIFICACIONES TECNICAS DE INSUMOS

CEMENTO GRIS TIPO PORTLAND

Unidad Insumo: Bolsa

CANTIDAD POR UNIDAD DE MEDIDA

Bolsa de 42.50 kilogramos

DESCRIPCION Y USOS PRINCIPALES

Cemento Tipo Portland tipo I que cumple la especificación ASTM C‐595 (PM). Este material se utilizará en todos los grupos de actividades que con lleven Hormigones y Morteros.

ARENA DE RIO LAVADA

Unidad Insumo: M3

(22)

La arena deberá ser limpia, de procedente de depósitos en los cauces o márgenes de ríos, libre de arcilla, materias orgánicas, salinas o alcalinas. Se utilizará en todas las actividades que conlleven hormigones y morteros.

PIEDRA DE RIO

Unidad Insumo: M3

M3 medido en el medio de transporte

Las piedras deberán ser sanas, duras y resistentes al clima, sin polvo y sustancias supresoras, procedente de depósitos en Los cauces o márgenes de ríos. No se utilizarán rocas de fácil desintegración o de baja resistencia a la compresión simple. Se utiliza en la fabricación de muros y mamposterías.

CISTERNA

Unidad Insumo: VIAJE

Viaje

Tanque 3000 galones, utilizado para transporte y almacenamiento de agua. Incluye carga, descarga, operador y combustible

COMPACTADORA DE RODILLO

Unidad Insumo: HRA

Hora de utilizaciμn en el proyecto.

190 hp compactaciμn en terrenos con material inerte, para aplicar sellos, acabados finales de rasantes y subrasantes. Incluye Operador y combustible.

MOTONIVELADORA

Unidad Insumo: HRA

(23)

Hora de utilizaciμn en el proyecto

130 hp, utilizada en tendido de material y balastado de calles. Incluye Operador y combustible.

RETROEXCAVADORA DE LLANTA

Unidad Insumo: HRA

Hora de utilización en el proyecto

Caterpillar 416 o similar 90 hp 2x4, utilizada en excavación en zanjas, corte general en bancos con material blando o semi duros. Incluye Operador y combustible.

TRACTOR DE ORUGA D6

Unidad Insumo: HRA

Corte de material tipo I y II utilizada en tendido y corte de material. Incluye Operador y combustible.

VIBRO-COMPACTADORA

Unidad Insumo: HRA

190 hp compactación en terrenos con material inerte, para aplicar sellos, acabados finales de rasantes y subrasantes. Incluye Operador y combustible.

MATERIAL SELECTO

Unidad Insumo: M3

(24)

El material selecto deberá ser de características físicas y mecánicas homogéneas, con

granulometría fina no expansiva, limpia, libre de arcilla, materias orgánicas, salinas o alcalinas. Se utilizará en rellenos.

(25)

Plan de Mantenimiento Permanente de las Obras y Carretera

Mantenimiento del camino

El caminos del Parque Nacional Celaque debe mantenerse durante su uso activo, una vez terminadas las operaciones periódicas, y después de ocurrir tormentas importantes, para asegurarse de que las obras de drenaje están funcionando correctamente. Las lluvias fuertes producirán fallas en los taludes de cortes que obstruirán las cunetas, haciendo que el agua escurra sobre la superficie del camino, erosionando ésta y el talud del terraplén. Los escombros son arrastrados por los cauces naturales durante las lluvias fuertes y bloquean las estructuras de drenaje, haciendo que el agua desborde sobre el camino y erosionando el relleno. Los baches en la superficie de rodamiento almacenarán agua, debilitarán la sección estructural de la calzada, acelerarán el daño superficial, y dificultarán el manejo. Es necesario el mantenimiento de rutina para mantener las condiciones de servicio del camino y que su sistema de drenaje funcione correctamente, esto evitará daños a la superficie de rodamiento y se minimizará la producción de sedimentos.

Algunos aspectos clave que se deben ejecutar de manera rutinaria son:

• Nivelar y conformar la superficie de la calzada para mantener bien definido un gradiente

hacia adentro que permita desalojar el agua rápidamente de la superficie de rodamiento.

• Compactar la superficie nivelada de la calzada para mantener una superficie dura de

rodamiento y evitar la pérdida de finos.

• Limpiar las cunetas y reconfigurarlas cuando sea necesario para tener una capacidad de

flujo adecuada.

• Retirar los escombros de la entrada de alcantarillas para evitar el taponamiento y el

desbordamiento. Revisar que no haya daños ni indicios de socavación..

• Podar la vegetación a los lados del camino (quitar la maleza) para mejorar la distancia

de visibilidad y la seguridad del tránsito.

Actividades de Mantenimiento

• Bacheo de empedrado

• Conformar la superficie de la calzada

• Limpieza de cuneta

• Limpieza de alcantarillas

• Limpieza de taludes

• Limpieza de derrumbes a mano

(26)

Programación de actividades según la época de precipitación y no

precipitación en el PNMC

PRESUPUESTO ESTIMADO DE MANTENIMIENTO ANUAL

63 días anuales de mantenimiento lo que representa: Materiales…………...L. 3,150.00

Mano de obra………....L. 9,450.00 Herramienta Menor…L. 945.00

TOTAL...L 13,545.00

2 Dias 1 Dia

2 Dias 2 Dias 2 Dias

3 Dias

7 Dias 7 Dias

2 Dias 1 Dias 4 Dias

5 Dias 5 Dias 5 Dias 5 Dias 5 Dias 5 Dias

PRECIPITACIONES PROGRAMACION DE ACTIVIDADES

o Bacheo de empedrado

o Conformar la superficie de rodadura

o Limpieza de cuneta o Limpieza de alcantarillas J U L IO AG O S T O SE PT IE M B R E O C T U B R E N O V IE M B R E D IC IE M B R E E N E R O FE B R E D O M AR Z O AB R IL M AY O o Limpieza de derrumbes

o Reparación de cunetas revestidas

NO PRECIPITACIONES PERIODO DE INTERVENCION o Limpieza de taludes J U NIO

(27)

(28)

CRONOGRAMA DE BARRAS PROYECTO MEJORAMIENTO TRAMO CARRETERO PNMC

# DESCRIPCION UNIDAD DIAS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77

0 MEJORAMIENTO DE TRAMO CARRETERO PNMC

1 TOPOGRAFIA GBL 2

2 CHAPEO Y LIMPIEZA GBL 4

3 CORTE DE TALUD M3 5

4 RELLENO CON MATERIAL DEL SITIO M3 3

5 ACARREO DE MATERIAL DE DESPERDICIO M3 4

6 CONFORMACION DE CALLE CON MOTONIVELADORA M2 2

7 BASE 70% CASCAJO Y 30 % MAT. SELECTO E= 10 CM M2 12

8 EMPEDRADO CON PIEDRA DE RIO E=20CM, MORTERO 1:3 M2 13

9 BORDILLO DE PIEDRA , PIEDRA 20 CM ML 4

10 PINTURA EN BORDILLO DE PIEDRA ML 5

11 TOPOGRAFIA ALCANTARILLA GBL 2

12 EXCAVACION MATERIAL SEMIDURO ALCANTARILLA M3 5

13 RELLENO MATERIAL DEL SITIO ALCANTARILLA M3 5

14 TUBERIA PVC RIB LOC DIAMETRO 18 PLG ML 2

15 TUBERIA PVC RIB LOC DIAMETRO 22 PLG ML 1

16 BOCA DE CAIDA Y DICIPACION DE ALCANTARILLA( TIPO MAMPOSTERIA, PIEDRA 20 CM, MORTERO 1:3M3 5

17 TOPOGRAFIA VADO ML 1

18 DESVIACION DE QUEBRADA PARA VADO GBL 2

19 CONFORMACION BASE DE QUEBRADA M2 2

20 ESTRIBOS PARA VADO, MAMPOSTERIA, PIEDRA 20CM, MORTERO 1:3 M3 7

21 TUBERIA PVC RIB LOC DIAMETRO 24 PLG PARA VADO ML 1

22 RELLENO CON MATERIAL DEL SITIO PARA VADO M3 3

23 EMPEDRADO CON PIEDRA DE RIO E=20 CM, MORTERO 1:3 PARA VADO ML 3

24 CUNETA REVESTIDA DE PIEDRA, PIEDRA 20 CM, MORTERO 1:3 ML 15

SEMANA 10 SEMANA 11

SEMANA 1 SEMANA 2 SEMANA 3 SEMANA 4 SEMANA 5 SEMANA 6 SEMANA 7 SEMANA 8 SEMANA 9

(29)

(30)

(31)
