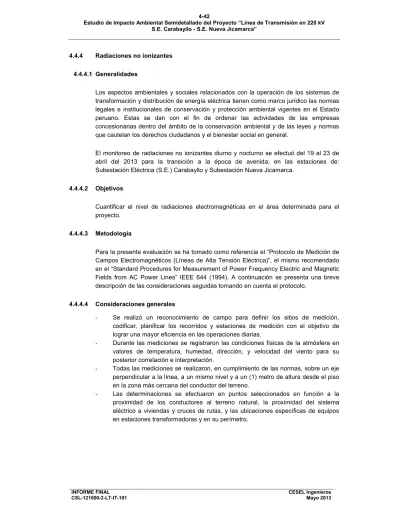

4.4.4 Radiaciones no ionizantes
4.4.4.1 Generalidades
Los aspectos ambientales y sociales relacionados con la operación de los sistemas de transformación y distribución de energía eléctrica tienen como marco jurídico las normas legales e institucionales de conservación y protección ambiental vigentes en el Estado peruano. Estas se dan con el fin de ordenar las actividades de las empresas concesionarias dentro del ámbito de la conservación ambiental y de las leyes y normas que cautelan los derechos ciudadanos y el bienestar social en general.
El monitoreo de radiaciones no ionizantes diurno y nocturno se efectuó del 19 al 23 de abril del 2013 para la transición a la época de avenida; en las estaciones de: Subestación Eléctrica (S.E.) Carabayllo y Subestación Nueva Jicamarca.
4.4.4.2 Objetivos
Cuantificar el nivel de radiaciones electromagnéticas en el área determinada para el proyecto.
4.4.4.3 Metodología
Para la presente evaluación se ha tomado como referencia el “Protocolo de Medición de Campos Electromagnéticos (Líneas de Alta Tensión Eléctrica)”, el mismo recomendado en el “Standard Procedures for Measurement of Power Frequency Electric and Magnetic Fields from AC Power Lines” IEEE 644 (1994). A continuación se presenta una breve descripción de las consideraciones seguidas tomando en cuenta el protocolo.
4.4.4.4 Consideraciones generales
- Se realizó un reconocimiento de campo para definir los sitios de medición, codificar, planificar los recorridos y estaciones de medición con el objetivo de lograr una mayor eficiencia en las operaciones diarias.
- Durante las mediciones se registraron las condiciones físicas de la atmósfera en valores de temperatura, humedad, dirección, y velocidad del viento para su posterior correlación e interpretación.
- Todas las mediciones se realizaron, en cumplimiento de las normas, sobre un eje perpendicular a la línea, a un mismo nivel y a un (1) metro de altura desde el piso en la zona más cercana del conductor del terreno.
- Las determinaciones se efectuaron en puntos seleccionados en función a la proximidad de los conductores al terreno natural, la proximidad del sistema eléctrico a viviendas y cruces de rutas, y las ubicaciones específicas de equipos en estaciones transformadoras y en su perímetro.
INFORME FINAL CESEL Ingenieros
CSL-121600-2-LT-IT-101 Mayo 2013
4.4.4.5 Descripción de los métodos de muestreo y análisis a emplear.
Se recomienda el empleo de un gaussimetro para medir los campos electromagnéticos de acuerdo con el estándar E50081-1:1992, el cual debe operar con las siguientes especificaciones:
- Temperatura de operación 0-50 ºC - Humedad máxima 90% (0ºC- 35ºC)
Especificaciones técnicas del equipo utilizado (Technical Data) Equipo UNITEST 9013 Elektrosmogmeter
Display 3½ digit, digital LCD
Measurement range/Resolution 20 µT (0E.19,99 µT/ 0,01 µT 200 µT (0E.199, 99 µT/ 0, 01 µT 2000µT (0E.1999, 99 µT/ 0, 01 µT
Accuracy (50 Hz) ± (4% rdg. + 3 Digits)
Sampling rate approx. 0.4 s
Band width 30 - 300Hz
Overload indication 1 is displayed
Power 9V battery IEC 6LR61
Comsuption ca. 3mA
Temperatura de operación 0ºC - 50ºC
Humedad Max. 90% (0ºCE..35ºC)
Max. 80% (35ºCE50ºC)
Hight above MSL up to 2000 m
Peso 195 g.
Dimensiones 163x38x25 mm
4.4.4.6 Medición
Para mediciones de campos magnéticos bajo las líneas de transmisión y distribución, se ubica el gaussimetro a un metro de altura sobre el nivel del piso, en sentido transversal al eje de la línea y a las subestaciones eléctricas existentes.
INFORME FINAL CESEL Ingenieros
CSL-121600-2-LT-IT-101 Mayo 2013
4.4.4.7 Estándar de referencia
Los resultados del monitoreo de radiaciones no ionizantes fueron comparados con los valores establecidos en el “Reglamento de Estándares Nacionales de Calidad Ambiental de Radiaciones no Ionizantes” D.S. Nº 010-2005-PCM, ver Cuadros N° 4.4.4-1 y N° 4.4.4-2:
Cuadro N° 4.4.4-1 Valores referenciales para 60 Hz
Frecuencia "f" (Hz) E (KV/m) H (A/m) B (µT)
Límites ECA
60 Hz
250/f 4/f 5/f Límites ICNIRP para exposición ocupacional 8,3 336 420 Límites ICNIRP para exposición del público
en general (poblacional) 4,2 66,4 83
Fuente: “Reglamento de Estándares Nacionales de Calidad Ambiental de Radiaciones no Ionizantes” D.S. N° 010-2005-PCM, aplica a redes de energía eléctrica, líneas de energía para trenes, monitores de video.
Comisión Internacional para la protección contra Radiaciones no Ionizantes ICNIRP Donde:
- E: Intensidad de Campo Eléctrico, medida en kVoltios/metro (kV/m) - H: Intensidad de Campo Magnético, medido en Amperio/metro (A/m) - B: Inducción Magnética (µT)
Cuadro N°4.4.4-2 Cálculo para el valor ECA
5/f 60 herzios=0.06 Kiloherzios Entonces 5/f resulta ser 5/0.06=83.3 µT
f= 60 herzios=0.06 Kiloherzios
4.4.4.8 Resultados
La ubicación de las estaciones de muestreo de radiaciones se presenta en el plano CSL-121600-2-AM-03 (ver Anexo 9); y los resultados se muestran en los Cuadros N° 4.4.4-3 y N° 4.4.4-4, mientras que los formatos SIA se presentan en el Anexo 5:
Cuadro Nº 4.4.4-3 Radiaciones electromagnéticas – diurno
Punto de
muestreo Descripción
Coordenadas Densidad de flujo magnético µT ECA UTM (WGS- 84) *Estiaje Transición al estiaje Norte Este REM – 01 Subestación Carabayllo 8 695 016 286 128 0,01 0,02 83,3 REM – 02 Subestación Nueva Jicamarca 8 683 202 283 711 0,01 0,01 83,3
Fuente: elaboración propia CESEL S.A. ECA: DS. Nº 010 – 2005 – PCM
* Resultados referenciales de la Evaluación Ambiental Preliminar del Proyecto “Línea en 220 kV S.E. Carabayllo - S.E. Nueva Jicamarca”(30 de julio- 01 de agosto 2012)
INFORME FINAL CESEL Ingenieros
CSL-121600-2-LT-IT-101 Mayo 2013
Cuadro Nº 4.4.4-4 Radiaciones electromagnéticas – nocturno
Punto de
muestreo Descripción
Coordenadas Densidad de flujo magnético µT ECA UTM (WGS- 84) *Estiaje Transición al estiaje Norte Este REM – 01 Subestación Carabayllo 8 695 016 286 128 0,02 0,02 83,3 REM – 02 Subestación Nueva Jicamarca 8 683 202 283 711 0,01 0,01 83,3
Fuente: elaboración propia CESEL S.A. ECA: DS. Nº 010 – 2005 – PCM
* Resultados referenciales de la Evaluación Ambiental Preliminar del Proyecto “Línea en 220 kV S.E. Carabayllo - S.E. Nueva Jicamarca”.
4.4.4.9 Análisis
Los resultados registrados de la medición en el horario diurno y nocturno de radiaciones electromagnéticas en las estaciones de las Subestaciones Carabayllo y Nueva Jicamarca, fueron comparados con el valor estándar y si cumple con el ECA vigente en el Perú (ver Gráficos N° 4.4.4-1 y N° 4.4.4-2).
Gráfico N° 4.4.4-1 Resultados de radiaciones electromagnéticas – diurno
INFORME FINAL CESEL Ingenieros
CSL-121600-2-LT-IT-101 Mayo 2013
Gráfico N° 4.4.4-2 Resultados de radiaciones electromagnéticas – nocturno
Fuente: elaboración propia CESEL S.A
4.4.4.10 Conclusiones
En conclusión, los resultados de la medición de las radiaciones electromagnéticas registradas en la estaciones Subestación eléctrica (S.E.) Carabayllo y Subestación Nueva Jicamarca, no superan los valores establecidos en la normatividad vigente, no siendo perjudicial a la población de la zona.
