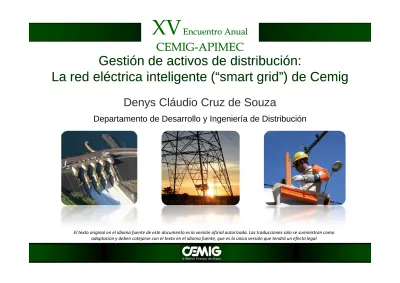

Gestión
Gestión de
de activos
activos de
de distribución
distribución::
La
La red
red eléctrica
eléctrica inteligente (“
inteligente (“smart
smart grid
grid”) de Cemig
”) de Cemig
Denys Cláudio Cruz de Souza
Departamento de Desarrollo y Ingeniería de Distribución
XV
XV
Encuentro
Encuentro Anual
Anual
CEMIG
CEMIG--APIMEC
APIMEC
El texto original en el idioma fuente de este documento es la versión oficial autorizada. Las traducciones sólo se suministran como adaptación y deben cotejarse con el texto en el idioma fuente, que es la única versión que tendrá un efecto legal
¿Qué es una “smart grid” o red
eléctrica inteligente (REI)?
“Es una red eléctrica que integra y permite la participación activa de los
usuarios, aumentando la eficiencia de los sistemas eléctricos de
manera sostenible, económica y segura”
Beneficios esperados de una
red eléctrica inteligente
Confiabilidad
• Construir un sistema eléctrico completamente supervisado y controlado en tiempo real, con capacidad de auto restablecimiento
(self healing)
Eficiencia Operativa y Optimización de las Inversiones
• Automatización plena mediante sistemas computacionales
3
• Automatización plena mediante sistemas computacionales integrados que permiten un diagnostico rápido y soluciones adecuadas de cualquier evento en la red
Relaciones con los Clientes
• Utilizar la tecnología “smart grid” para profundizar las relaciones con los clientes y reducir las tarifas de suministro eléctrico
Generación distribuida
•Preparar el ambiente para la generación distribuida (por fuentes de energías alternativas o renovables) y para la participación activa de los consumidores en la producción de energía y gestión del consumo
Beneficios esperados:
Nuevas relaciones con los clientes
Aumento de la flexibilidad tarifaria
Gestión de la demanda (“demand response”)
Suministro de nuevos servicios (Internet, TV, etc.) Fuerte interacción entre el cliente y el distribuidor
4
de electricidad
Mejora de la calidad de la energía “Prosumidores”
Escenario internacional:
Impulsores en EE.UU.
Incremento de la confiabilidad del sistema eléctrico Manejo de los picos de consumo
Mejora de la eficiencia operativa Reducción de emisiones de CO2 Seguridad: “ciberseguridad”
5
Escenario internacional:
Impulsores en EE.UU.
US$4.5 billion to lower electricity costs and
increase customer choice through Electric Grid
Modernization.
1) $3.5 billion for
Smart Grid Investment Grant
Program
2) $700 million for
Energy Storage Demonstration
6
Fuente: http://www.energy.gov/recovery/breakdown.html
6
2) $700 million for
Energy Storage Demonstration
3) $100 million for
Workforce Development
4) $80 million for
Interconnection Transmission
Planning and Analysis
5) $55 million for
Enhancing State / Local
Governments Energy Assurance
6) $50 million for
State Assistance on Electricity
Policies
7) $29 million for
Program Direction
8) $10 million for
Interoperability Standards and
Framework
Escenario internacional:
Impulsores en Europa
Integración con la comunidad
Servicios compartidos (agua, gas, calefacción, Internet) Énfasis en la reducción de las emisiones de CO2
Fomento a la microgeneración distribuida
Algunas pruebas de concepto
alrededor del mundo:
“Ciudades Inteligentes”
Miami (EE.UU.):
Infraestructura de Medición Avanzada (AMI), Florida Power & Light
8
Évora (Portugal): Proyecto InovGrid, EDP
Ámsterdam (Países Bajos): varias empresas y la Municipalidad
Boulder, Colorado (EE.UU.): Xcel Energy, varias empresas y la Municipalidad
Iniciativas en marcha en Brasil
Orden Ministerial N.o 440/2010 del Ministerio de Minas y Energía de Brasil (MME):
constituye un grupo de trabajo formado por MME, EPE, ANEEL, Cepel y ONS con el objetivo de formular la política de implementación de redes eléctricas inteligentes en Brasil, además de identificar las fuentes de financiación
Consulta Pública celebrada por ANEEL para discutir la medición electrónica en
9
baja tensión
Proyecto de I+D desarrollado conjuntamente por ABRADEE, APTEL y ANEEL, con el fin de elaborar el término de referencia para la aplicación de la tecnología “smart
grid” a las empresas de distribución de electricidad, con Cemig a la cabeza
Iniciativas del Grupo Cemig
Planes estratégicos de automatización y operación de telecomunicaciones basados en el sistema IntelliGrid
Programa de Agregación de Valor (PAV) de la Medición: modernización de equipos de medición y implementación del Centro de Medición
Implementación del Centro Tecnológico de Distribución (CTD)
10
Implementación del Centro Tecnológico de Distribución (CTD)
CENTRO DE MANTENIMIENTO CENTRO DE EXPANSIÓN CENTRO DE MEDICIÓN CENTRO DE AUTOMATIZACIÓN / PROTECCIÓN CENTRO DE CONTACTO
Iniciativas del Grupo Cemig
Expansión del sistema eléctrico y de la infraestructura de telecomunicaciones adherente con la tecnología “smart grid”
Adquisición de reconectores para redes eléctricas aéreas y subestaciones
Modernización de los equipos y herramientas utilizadas en los servicios de campo
11
Modernización de los equipos y herramientas utilizadas en los servicios de campo Alianza entre Cemig y Light para el desarrollo de proyectos de I+D
Proyecto “Ciudades del Futuro”:
Móviles
Necesidad de “tropicalizar” el concepto para su aplicación en Brasil
Definición de estrategias y acciones para el nuevo ambiente contemplando la tecnología “smart grid”
12
contemplando la tecnología “smart grid”
Desarrollo de prácticas de gestión de activos en tiempo real Identificación de las percepciones y la satisfacción de los clientes con los servicios que se ofrecerán en el marco del proyecto de redes eléctricas inteligentes
Proyecto “Ciudades del Futuro”:
Objetivos
Prueba de concepto para la elaboración de un modelo de referencia para Cemig
Análisis de la factibilidad técnica y económica del proyecto
13
Análisis de la factibilidad técnica y económica del proyecto Validación de los productos, servicios y soluciones ya disponibles en el mercado o en desarrollo
Creación de una masa crítica conformada por agentes del sector eléctrico
Proyecto “Ciudades del Futuro”:
Lugar elegido: Sete Lagoas
Sistema eléctrico de alta
tensión (AT)
Sistema eléctrico de
media tensión (MT)
Telecomunicaciones
14
Telecomunicaciones
Mercado y Clientes
UniverCemig:
ensayos y entrenamiento
Ubicación geográfica
Proyecto “Ciudades del Futuro”:
Datos de Sete Lagoas
290 mil habitantes
Tres subestaciones, cada una de 2x25 MVA 24 alimentadores
15
24 alimentadores 95.000 consumidores (75.000 residentes en el municipio)Todos los sectores de consumo Telecom de alta capacidad
UniverCemig
Ubicada a 62 km de la ciudad capital Belo Horizonte
Proyecto “Ciudades del Futuro”:
Acciones en ejecución
Proyecto “Ciudades del Futuro”
In fr a e s tr u c tu ra A v a n z a d a d e M e d ic ió n (A M I) A u to m a ti z a c ió n d e A u to m a ti z a c ió n d e s u b e s ta c io n e s T e le c o m u n ic a c io n e s In te g ra c ió n d e s is te m a s G e n e ra c ió n d is tr ib u id a , M ic ro g e n e ra c ió n , R e d d e Á re a D o m é s ti c a y v e h íc u lo s e lé c tr ic o s M é tr ic a s y o m u n ic a c ió n c o n la s p a rt e s in te re s a d a s
16
In fr a e s tr u c tu ra A v a n z a d a M e d ic ió n A u to m a ti z a c ió n re d e s A u to m a ti z a c ió n s u b e s ta c io n e s T e le c o m u n ic a c io n e s In te g ra c ió n s is te m a s G e n e ra c ió n M ic ro g e n e ra c ió n d e Á re a D o m é s ti c a (H A N ) y v e h íc u lo s e lé c tr ic o s M é tr ic a s y c o m u n ic a c ió n la s p a rt e s in te re s a d a sDesarrollo de proyectos de Investigación y Desarrollo (I+D Aneel),
en asociación con Light e instituciones de enseñanza e
investigación
Desarrollo del proyecto e implementación de infraestructuras de
medición y reconectores
Proyecto “Ciudades del Futuro”:
Pasos siguientes
Contratos para los proyectos de I+D Implementación del proyecto piloto de
17
Infraestructura Avanzada de Medición (AMI) UniverCemig
Muestra de mercado BT y transformadores Asociaciones y convenios para la implementación
