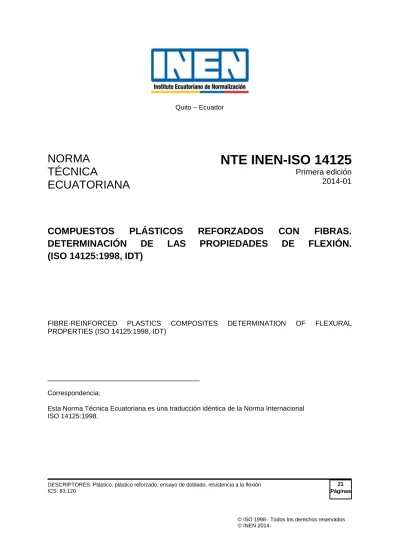

NTE INEN-ISO Primera edición

(1)

Quito – Ecuador

NORMA TÉCNICA

ECUATORIANA

NTE INEN-ISO 14125

Primera edición 2014-01

COMPUESTOS PLÁSTICOS REFORZADOS CON FIBRAS.

DETERMINACIÓN DE LAS PROPIEDADES DE FLEXIÓN.

(ISO 14125:1998, IDT)

FIBRE-REINFORCED PLASTICS COMPOSITES DETERMINATION OF FLEXURAL PROPERTIES (ISO 14125:1998, IDT)

_____________________________________

Correspondencia:

Esta Norma Técnica Ecuatoriana es una traducción idéntica de la Norma Internacional ISO 14125:1998.

DESCRIPTORES: Plástico, plástico reforzado, ensayo de doblado, resistencia a la flexión ICS: 83.120

21 Páginas

(2)

NTE INEN-ISO 14125 2014-01

2014-2204 i

Prólogo nacional

Esta Norma Técnica Ecuatoriana NTE INEN-ISO 14125 es una traducción idéntica de la Norma Internacional ISO 14125:1998, “Fibre-reinforced plastics composites determination of flexural properties amendment 1”, la fuente de la traducción es la norma adoptada por AENOR. El comité nacional responsable de esta Norma Técnica Ecuatoriana y de su adopción es el Comité Interno del INEN.

(3)

- 5 - ISO 14125:1998

ÍNDICE

Página

INTRODUCCIÓN ... 4

1 OBJETO Y CAMPO DE APLICACIÓN ... 6

2 NORMAS PARA CONSULTA ... 6

3 PRINCIPIO... 7

4 DEFINICIONES ... 7

5 APARATOS ... 9

6 PROBETAS... 10

7 NÚMERO DE PROBETAS ... 12

8 ACONDICIONAMIENTO ... 12

9 PROCEDIMIENTO OPERATORIO ... 12

10 CÁLCULOS Y EXPRESIÓN DE LOS RESULTADOS... 13

11 PRECISIÓN ... 16

12 INFORME DEL ENSAYO ... 16

ANEXO A (Normativo) OTRAS PROBETAS ... 17

ANEXO B (Normativo) CORRECCIONES DE GRANDES FLECHAS. CÁLCULOS Y EXPRESIÓN DE LOS RESULTADOS... 18

AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A LAS PERSONAS AUTORIZADAS DEL MINISTERIO DE INDUSTRIAS Y PRODUCTIVIDAD

(4)

ISO 14125:1998 - 6 -

INTRODUCCIÓN

Esta norma se basa en la ISO 178 pero trata de compuestos plásticos reforzados con fibras. Como tal mantiene las condiciones importantes, para los sistemas reforzados con fibra de vidrio. Se amplían las condiciones de ensayo frente a la ISO 178 incluyendo las dos geometrías de carga, tanto la de tres puntos (Método A) como la de cuatro puntos (Método B) incluyendo también las condiciones para compuestos basados en fibras más nuevas, tales como las fibras de carbono y fibras de aramida.

Otros documentos fuente consultados incluyen: ASTM D 790 (carga en cuatro puntos), prEN 2562 (condiciones de ensayo), CRAG 200 y JIS K 7074 (utilización de calzos para tensión de cuatro puntos, figura 6). La longitud total de la probeta para una carga en cuatro puntos es la misma que para una carga de 3 puntos.

El objeto y campo de aplicación de la ISO 178 será revisado y limitado a plásticos no reforzados y con carga.

La EN 63:1977, Plásticos. Plásticos reforzados con fibra de vidrio. Determinación de las características de flexión.

Método de los tres puntos de apoyo, será anulada.

1 OBJETO Y CAMPO DE APLICACIÓN

Esta norma internacional especifica un método para la determinación de las propiedades de flexión bajo una carga en tres puntos (método A) y en cuatro puntos (método B) de compuestos plásticos reforzados con fibra. Se definen probetas normalizadas pero se incluyen parámetros para emplear tamaños de probetas alternativos allí donde se considere apropiado. Se incluye un rango de velocidades de ensayo.

1.2 El método no es adecuado para la determinación de parámetros de diseño, pero puede utilizarse para la selección de materiales o como ensayo de control de calidad.

NOTA – Por ejemplo, el módulo de flexión es sólo un valor apropiado del módulo de elasticidad en tracción de Young, ya que el ensayo no tiene en cuenta la flexión adicional debida a la tensión de cizallamiento que conduce a un valor más bajo del módulo de elasticidad en flexión pero utiliza relaciones de distancia entre los apoyos/espesor de la probeta que minimizan este efecto. Las diferencias entre las propiedades en tracción y en flexión son causadas también por la estructura del material/almacenamiento.

1.3 El método es adecuado para compuestos plásticos termoplásticos reforzados con fibra y termoendurecibles.

Los plásticos no reforzados y cargados con partículas y los plásticos reforzados con fibras cortas (es decir, de longitud inferior a 1 mm) son tratados en la ISO 178.

1.4 El método se lleva a cabo utilizando probetas que pueden ser moldeadas en las dimensiones elegidas, mecanizadas a partir de la parte central de una probeta de usos múltiples (véase ISO 3167) o a partir de productos semiacabados o acabados, como los moldeados o laminados.

1.5 El método especifica las medidas recomendadas para las probetas. Los ensayos que se realizan en probetas de otras dimensiones o en probetas que están preparadas en diferentes condiciones pueden producir resultados que no sean comparables. Otros factores como la velocidad de ensayo y el acondicionamiento de las probetas pueden influir sobre los resultados. Para materiales que no son homogéneos en toda su sección o por encima de la región de respuesta elástica-lineal, el resultado se aplica sólo al espesor y a la estructura sometidos a ensayo. En consecuencia, si se requieren datos comparativos, estos factores deben ser cuidadosamente controlados y registrados.

AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A LAS PERSONAS AUTORIZADAS DEL MINISTERIO DE INDUSTRIAS Y PRODUCTIVIDAD

(5)

INFORMACIÓN COMPLEMENTARIA

Documento:

NTE INEN-ISO 14125

TÍTULO: COMPUESTOS PLÁSTICOS REFORZADOS CON FIBRAS. DETERMINACIÓN DE LAS PROPIEDADES DE FLEXIÓN. (ISO 14125:1998, IDT)

Código: ICS 83.120

ORIGINAL:

Fecha de iniciación del estudio:

2013-11-25

REVISIÓN:

La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma

Oficialización con el Carácter de Por Resolución No.

Publicado en el Registro Oficial No.

Fecha de iniciación del estudio:

Fechas de consulta pública: 2013-11-27 al 2013-12-12 Comité Interno del INEN:

Fecha de iniciación: 2013-12-13 Fecha de aprobación: 2013-12-13 Integrantes del Comité Interno:

NOMBRES: INSTITUCIÓN REPRESENTADA:

Eco. Agustín Ortiz (Presidente) Ing. José Luis Pérez

Ing. Paola Castillo

DIRECCION EJECUTIVA

COORDINACIÓN GENERAL TÉCNICO DIRECCIÓN DE NORMALIZACIÓN

Ing. Tatiana Briones DIRECCIÓN DE VALIDACIÓN Y

CERTIFICACIÓN Ing. Laura González

Ing. Bolívar Cano

DIRECCIÓN DE METROLOGÍA DIRECCION DE REGLAMENTACIÓN Ing. Gonzalo Arteaga (Secretaría Técnica) DIRECCIÓN DE NORMALIZACIÓN

Otros trámites: Compromiso Presidencial N° 20549 del 08 de junio del 2013, para el fortalecimiento de normas del Instituto Ecuatoriano de Normalización – INEN

La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma

Oficializada como: Voluntaria Por Resolución No. 13532 de 2013-12-20 Registro Oficial No. 158 de 2014-01-09
