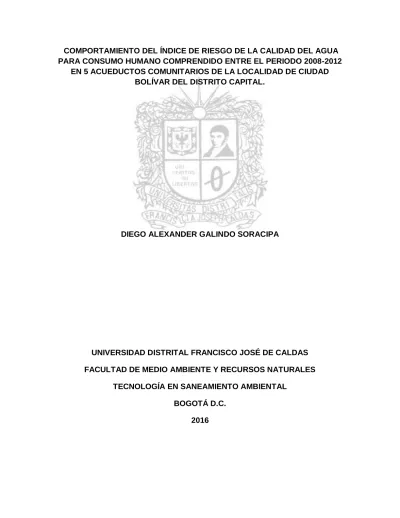

Comportamiento del Índice de Riesgo de la Calidad del Agua para Consumo Humano Comprendido entre el Periodo 2008 2012 en 5 Acueductos Comunitarios de la Localidad de Ciudad Bolívar del Distrito Capital

(1)

EN 5 ACUEDUCTOS COMUNITARIOS DE LA LOCALIDAD DE CIUDAD BOLÍVAR DEL DISTRITO CAPITAL.

DIEGO ALEXANDER GALINDO SORACIPA

UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD DE MEDIO AMBIENTE Y RECURSOS NATURALES

TECNOLOGÍA EN SANEAMIENTO AMBIENTAL BOGOTÁ D.C.

(2)

EN 5 ACUEDUCTOS COMUNITARIOS DE LA LOCALIDAD DE CIUDAD BOLÍVAR DEL DISTRITO CAPITAL.

Presentado por:

DIEGO ALEXANDER GALINDO SORACIPA 20122085058

TRABAJO EN MODALIDAD DE INVESTIGACIÓN, DE LA LÍNEA DE SALUD PÚBLICA, PRESENTADO COMO REQUISITO PARA OPTAR AL TITULO DE

SANEADOR AMBIENTAL.

Director interno:

MARTHA LUCIA MOJICA HERNÁNDEZ INGENIERO SANITARIO

Director externo:

SANDRA LILIANA GÓMEZ BAUTISTA – SECRETARIA DISTRITAL DE SALUD

UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD DE MEDIO AMBIENTE Y RECURSOS NATURALES

(3)

NOTA DE ACEPTACIÓN

______________________________

Director

______________________________

Firma del jurado

(4)

Resumen ... 1

Abstract ... 1

INTRODUCCIÓN ... 2

1. OBJETIVOS ... 3

1.1 Objetivo General ... 3

1.2 Objetivos Específicos ... 3

2. PLANTEAMIENTO DEL PROBLEMA Y JUSTIFICACIÓN ... 4

3. MARCO CONCEPTUAL: ... 5

3.1 Marco teórico ... 5

3.2 Marco Jurídico ... 11

3.3 Marco Referencial ... 12

4. METODOLOGÍA ... 14

4.1 Fase 1. Diseño y recopilación de la información. ... 14

4.2 Fase 2. Comportamiento del IRCA, los parámetros físico-químicos y microbiológicos .... 14

4.3 Fase 3. Características y estructuras físicas ... 14

4.4 Fase 4. Oportunidades de mejora para parámetros analizados ... 15

5. RESULTADOS: ... 16

5.1 Ubicación localidad Ciudad Bolívar y determinación acueductos ... 16

5.2 Acueducto Aguas Calientes ... 18

5.2.1 Parámetros microbiológicos ... 22

5.2.2 Parámetros fisicoquímicos ... 24

5.3 Acueducto Asoquiba ... 32

(5)

5.5 Acueducto Acuavida ... 58

5.6 Acueducto Pasquilla Centro ... 72

5.7 Comportamiento Índice de Riesgo de la Calidad del Agua para Consumo Humano... 85

5.7.1 Acueducto Aguas Calientes ... 88

5.7.2 Acueducto Asoquiba ... 89

5.7.3 Acueducto Asoporquera I ... 90

5.7.4 Acueducto Acuavida... 91

5.7.5 Acueducto Pasquilla centro ... 92

6. ANÁLISIS DE RESULTADOS ... 93

6.1 Asociación parámetros – acueducto aguas calientes ... 93

6.2 Asociación parámetros – acueducto asoquiba ... 95

6.3 Asociación parámetros – acueducto asoporquera I ... 97

6.4 Asociación parámetros – acueducto acuavida ... 99

6.5 Asociación parámetros – acueducto pasquilla centro ... 101

7. CONCLUSIONES ... 105

8. RECOMENDACIONES ... 106

BIBLIOGRAFÍA ... 107

(6)

Figura 1. Esquema general de una planta de tratamiento ... 7

Figura 2. Mapa localidad de Ciudad Bolívar ... 17

Figura 3. Ubicación geográfica - aguas calientes ... 19

Figura 4. Sistema de acueducto - Aguas Calientes... 20

Figura 5. Variaciones de E. Coli - aguas calientes ... 22

Figura 6. Variaciones Coliformes T - aguas calientes ... 23

Figura 7. Variaciones cloro residual libre - aguas calientes ... 24

Figura 8. Variaciones de turbiedad - aguas calientes... 25

Figura 9. Variaciones color aparente - aguas calientes ... 26

Figura 10. Variaciones de hierro total - aguas calientes ... 27

Figura 11. Variaciones de pH - aguas calientes ... 28

Figura 12. Variaciones de alcalinidad – aguas calientes ... 29

Figura 13. Variaciones cloruro - Aguas calientes ... 30

Figura 14. Variaciones Dureza total - Aguas calientes ... 31

Figura 15. Ubicación geográfica – Asoquiba... 33

Figura 16. Sistema de acueducto - Asoquiba ... 34

Figura 17. Variaciones E. coli -asoquiba ... 35

Figura 18. Variaciones coliformes T - asoquiba ... 36

Figura 19. Variación cloro residual libre - asoquiba ... 37

Figura 20. Variaciones de Turbiedad - asoquiba... 38

Figura 21. Variaciones color aparente - asoquiba ... 39

Figura 22. Variaciones de hierro total - asoquiba ... 40

Figura 23. Variaciones de pH - asoquiba ... 41

Figura 24. Variaciones de alcalinidad - asoquiba ... 42

Figura 25. Variaciones de Cloruro - asoquiba ... 43

Figura 26. Variaciones de Dureza total - asoquiba ... 44

Figura 27. Ubicación geográfica – Asoporquera I... 46

Figura 28. Sistema de acueducto – Asoporquera I ... 47

(7)

Figura 32. Variaciones turbiedad - asoporquera I ... 51

Figura 33. Variaciones color aparente - asoporquera I ... 52

Figura 34. Variaciones hierro total - asoporquera I ... 53

Figura 35. Variaciones pH – asoporquera I ... 54

Figura 36. Variaciones alcalinidad - asoporquera I ... 55

Figura 37. Variaciones de Cloruro - asoporquera I ... 56

Figura 38. Variaciones dureza total - asoporquera I ... 57

Figura 39. Ubicación geográfica – Acuavida ... 59

Figura 40. Sistema de acueducto - acuavida ... 60

Figura 41. Variaciones E. coli – acuavida ... 62

Figura 42. Variaciones coliformes T - acuavida ... 63

Figura 43. Variaciones cloro residual libre - acuavida ... 64

Figura 44. Variaciones turbiedad - acuavida ... 65

Figura 45. Variaciones color aparente - acuavida ... 66

Figura 46. Variación hierro total - acuavida ... 67

Figura 47. Variaciones pH – acuavida ... 68

Figura 48. Variaciones alcalinidad - acuavida ... 69

Figura 49. Variaciones cloruro - acuavida ... 70

Figura 50. Variaciones dureza total - acuavida ... 71

Figura 51. Ubicación geográfica - pasquilla centro ... 73

Figura 52. Sistema de acueducto - pasquilla centro ... 74

Figura 53. Variaciones E.coli - pasquilla centro ... 75

Figura 54. Variaciones coliformes totales - pasquilla centro ... 76

Figura 55. Variaciones cloro residual libre - pasquilla centro ... 77

Figura 56. Variaciones de Turbiedad - pasquilla centro ... 78

Figura 57. Variaciones color aparente - pasquilla centro ... 79

Figura 58. Variaciones hierro total - pasquilla centro ... 80

Figura 59. Variaciones pH - pasquilla centro ... 81

(8)

Figura 63. Porcentaje de incidencia - IRCA MUESTRAS - SIVICAP ... 86

Figura 64. Ecuaciones IRCA... 86

Figura 65. Comportamiento IRCA - aguas calientes... 88

Figura 66. Comportamiento del IRCA – Asoquiba ... 89

Figura 67. Comportamiento del IRCA - asoporquera I ... 90

Figura 68. Comportamiento del IRCA - Acuavida ... 91

Figura 69. Comportamiento IRCA - pasquilla centro ... 92

Figura 70. Variación de parámetros microb. y cloro residual libre – aguas calientes ... 94

Figura 71. Variación de parámetros turbiedad y color ap. – Aguas calientes ... 94

Figura 72. Variación de parámetros microb. y cloro residual libre – asoquiba ... 95

Figura 73.Variación de parámetros turbiedad y color ap. – asoquiba ... 96

Figura 74. Variación de parámetros Microb. y Cloro Residual Libre – asoporquera I ... 97

Figura 75. Variación de parámetros turbiedad y color ap. – asoporquera I ... 98

Figura 76. Variación de parámetros Microb. y Cloro Residual Libre – acuavida ... 99

Figura 77.Variación de parámetros turbiedad y color ap. – acuavida ... 100

Figura 78. Variación de parámetros Microb. y Cloro Residual Libre – acuavida ... 101

(9)

Tabla 1. Muestras evaluadas acueductos comunitarios 2008 al 2012 ... 2

Tabla 2. Clasificación del nivel de riesgo - IRCA ... 10

Tabla 3. Normatividad referente acueductos comunitarios ... 11

Tabla 4. Porcentajes cumplimiento E. coli – aguas calientes ... 22

Tabla 5. Porcentajes cumplimiento Coliformes T - aguas calientes ... 23

Tabla 6. Porcentajes cumplimiento cloro residual libre - aguas calientes ... 24

Tabla 7. Porcentajes cumplimiento turbiedad - aguas calientes ... 25

Tabla 8. Porcentajes cumplimiento color aparente - aguas calientes ... 26

Tabla 9. Porcentajes cumplimiento pH- aguas calientes ... 28

Tabla 10. Porcentajes cumplimiento E. coli – Asoquiba ... 35

Tabla 11. Porcentajes cumplimiento Coliformes T – asoquiba ... 36

Tabla 12. Porcentajes cumplimiento cloro residual libre – asoquiba ... 37

Tabla 13. Porcentajes cumplimiento turbiedad – Asoquiba ... 38

Tabla 14. Porcentajes cumplimiento color aparente - asoquiba ... 39

Tabla 15. Cumplimiento hierro total – Asoquiba... 40

Tabla 16. Porcentajes cumplimiento pH - Asoquiba ... 41

Tabla 17. Porcentajes cumplimiento E. coli – Asoporquera I ... 48

Tabla 18. Porcentajes cumplimiento Coliformes T - asoporquera I... 49

Tabla 19. Porcentajes cumplimiento cloro residual libre - asoporquera I ... 50

Tabla 20. Porcentajes cumplimiento turbiedad – asoporquera I ... 51

Tabla 21. Porcentajes cumplimiento color aparente – asoporquera... 52

Tabla 22. Porcentajes cumplimiento hierro total - asoporquera I ... 53

Tabla 23. Porcentajes cumplimiento pH - asoporquera I ... 54

Tabla 24. Porcentajes cumplimiento E. coli – acuavida ... 62

Tabla 25. Porcentajes cumplimiento Coliformes T – Acuavida ... 63

Tabla 26. Porcentajes cumplimiento cloro residual libre - acuavida ... 64

Tabla 27. Porcentajes cumplimiento turbiedad – Acuavida ... 65

Tabla 28. Porcentajes cumplimiento color aparente – acuavida ... 66

Tabla 29. Porcentajes cumplimiento hierro total – acuavida ... 67

(10)

Tabla 33. Porcentajes cumplimiento cloro residual libre - pasquilla centro ... 77

Tabla 34. Porcentajes cumplimiento turbiedad – pasquilla centro ... 78

Tabla 35. Porcentajes cumplimiento Color aparente – pasquilla centro ... 79

Tabla 36. Porcentajes cumplimiento pH - pasquilla centro ... 81

Tabla 37. Puntaje de riesgo ... 85

Tabla 38. Clasificación nivel de riesgo ... 87

Tabla 39. Distribución nivel de riesgo - acueductos ... 103

(11)

Anexo 1. Conclusiones, recomendaciones sistema de acueducto aguas calientes y calidad del

agua ... 110

Anexo 2. Conclusiones, recomendaciones sistema de acueducto asoquiba y calidad del agua ... .117

Anexo 3. Conclusiones, recomendaciones sistema de acueducto asoporquera I y calidad del agua ... 120

Anexo 4. Conclusiones, recomendaciones sistema de acueducto acuavida y calidad del agua ... ..126

Anexo 5. Conclusiones, recomendaciones sistema de acueducto pasquilla centro y calidad del agua ... 135

Anexo 6. Procedimiento lavado de desarenadores ... 146

Anexo 7. Formato seguimiento lavado de desarenadores ... 148

Anexo 8. Procedimiento demanda de cloro ... 149

Anexo 9. Formato seguimiento demanda de cloro ... 151

Anexo 10. Número de muestras evaluadas periodo del 2008 al 2012 ... 152

(12)

~ 1 ~

Resumen

El presente documento parte de la importancia que tiene para el ser humano el abastecerse de un agua potable apta para consumo ya que es un factor determinante para el mejoramiento de la calidad de vida o la presencia de enfermedades transmisibles por el agua, de acuerdo a lo anterior se desarrolló la presente investigación en la localidad de Ciudad Bolívar y de acuerdo a la disponibilidad de información en el Sistema de Información de la Vigilancia de la Calidad del Agua para Consumo Humano-SIVICAP, presentando como resultado los cinco acueductos comunitarios: aguas calientes – ACUACACT, asoaquiba, asoporquera I, Acuavida y pasquilla centro –AAPC, posteriormente se realizó una revisión en el SIVICAP, descargando la información de los acueductos escogidos y realizando una revisión de los parámetros microbiológicos y físico-químicos con su respectivo comportamiento, por último se evalúa el comportamiento del Índice de Riesgo de la Calidad del Agua para Consumo Humano – IRCA, y el porcentaje de cumplimiento e incidencia en el IRCA, los resultados más relevantes fueron determinar los principales parámetros microbiológicos y físico-químicos de incumplimiento que afectan el IRCA proponiendo acciones de mantenimiento como el lavado del desarenador para disminuir los niveles de turbiedad.

Palabras clave: Parámetros físico químicos, Parámetros microbiológicos, acueducto, abastecimiento, agua.

Abstract

(13)

physico-~ 2 physico-~

chemical parameters of default affecting IRCA proposing maintenance actions like washing the sand trap to reduce turbidity levels.

INTRODUCCIÓN

Garantizar el acceso al agua potable es fundamental para mejorar las condiciones de salud de las poblaciones. En la ciudad de Bogotá la Secretaría de Salud realiza la Vigilancia de la Calidad del Agua para Consumo Humano (Decreto n. 1575/2007) la cual consta del monitoreo y evaluación del riesgo que representa para la salud pública, el agua distribuida tanto por el Acueducto de Bogotá como por los acueductos comunitarios. Esta vigilancia realiza el monitoreo rutinario de las características microbiológicas y físico-químicas al agua para consumo humano.

Este trabajo se realizó con el objetivo de evaluar el comportamiento de las características microbiológicas y físico-químicas para las muestras procesadas en el periodo 2008 a 2012 (ver tabla 1), que aportan en el IRCA – Índice de Riesgo de la Calidad del Agua para consumo humano en 5 acueductos comunitarios de la localidad de Ciudad Bolívar los cuales fueron escogidos de acuerdo a criterios como disponibilidad de la información entre otros, evaluando las características que tienen más relevancia en el IRCA y de mayor incidencia en el incumplimiento.

La importancia de este trabajo radica en poder realizar la identificación de los parámetros determinantes para poder considerar con algún tipo de riesgo y realizar recomendaciones para mejorar la calidad del agua distribuida por los acueductos comunitarios.

Tabla 1. Muestras evaluadas acueductos comunitarios 2008 al 2012

AÑO NUMERO DE MUESTRAS EVALUADAS POR ACUEDUCTO COMUNITARIO TOTAL

Aguas calientes Asoquiba Asoporquera I Acuavida Pasquilla Centro

2008 143 213 156 143 169 824

2009 169 156 169 169 182 845

2010 109 108 104 107 106 534

2011 131 130 131 115 115 622

2012 37 39 36 39 39 190

TOTAL 589 646 596 573 611 3015

(14)

~ 3 ~

1. OBJETIVOS

1.1 Objetivo General

Evaluar el comportamiento del IRCA por parámetros fisicoquímicos y microbiológicos en cinco acueductos comunitarios de la localidad de ciudad Bolívar, durante el periodo 2008 al 2012, de acuerdo a lo estipulado en la Resolución 2115 del 2007.

1.2 Objetivos Específicos

 Establecer los parámetros que inciden mayormente en el IRCA para cada acueducto del 2008 al 2012 basados en la información del SIVICAP.

(15)

~ 4 ~

2. PLANTEAMIENTO DEL PROBLEMA Y JUSTIFICACIÓN

Las condiciones de saneamiento y específicamente de calidad en el agua para consumo humano en una población son un factor fundamental de la morbilidad (Secretaria Distrital de Salud, 2015) esto puede ocasionar posibles problemas en la salud pública, según la publicación “Calidad del agua para consumo humano y su asociación con la morbimortalidad en Colombia, 2008-2012.”. En Colombia, alrededor del 8% de la población ingiere agua no apta para consumo.

Para la ciudad de Bogotá el agua en su mayoría es abastecida por la red distrital de acueducto de una buena calidad, cumpliendo con lo establecido en el decreto 1575 del 2007, sin embargo, existen también poblaciones que son abastecidas por acueductos comunitarios que en su mayoría distribuyen agua no apta para consumo. Es así que presentan una persistencia en los niveles de riesgo en el agua que suministran estos acueductos según “el análisis de agua distribuida en Bogotá, vigilada por el laboratorio de Salud Pública 2000 -2004”(Secretaria Distrital de Salud, 2006).

(16)

~ 5 ~

3. MARCO CONCEPTUAL:

3.1 Marco teórico

El agua es un recurso fundamental para la existencia de la vida, pese a esto la cantidad de agua dulce disponible es limitada y su calidad es fundamental para el suministro de agua para bebida y para la producción de alimentos, pero esta calidad puede verse afectada por presencia de agentes infecciosos. (OMS, 2015). De acuerdo a lo anterior son suceptibles de transmitir enfermedades como el coléra, la disentería, la hepatitis A, la fiebre tifoidea y la poliomielitis por la ausencia o carencia de servicios de abastecimiento de agua y saneamiento (OMS, 2014).

La ausencia de sistemas de abastecimiento con agua de calidad, la falta de recursos económicos o de educación son factores que contribuyen o inciden en la prevalencia de enfermedades diarreicas en niños (VAZQUEZ, 1999) la cual es una enfermedad derivada de factores de riesgo como el consumo de agua no potable.(OMS, 2006) o la baja calidad de los sistemas de tratamientos realizados al agua vuelve este posible diseminador de enfermedades (Marcos Jose de Souza, 2014).

El agua puede contener sustancias producto de diferentes actividades humanas las cuales pueden ser la fuente de abastecimiento para alguna población determinada y con esto poner en rieso la salud de los habitantes por posible ingestion agua contaminada, teniendo en cuenta que las aguas superficiales son mas contaminadas comparadas con las aguas subterraneas (Cárdenas León, 2005), por esta razón es indipensable contar con sistemas de abastecimiento de agua apta para consumo humano que para el caso Colombiano esta reglamentado a travez de la Resolución 2115/2007 y poder así evitar enfermedades que generen una disminución de la calidad de vida y un costo para el sistema de seguridad social (Marcos Jose de Souza, 2014).

(17)

~ 6 ~

1. Captación: Se realiza por medio de boca tomas donde ingresa una cantidad de agua al sistema, en esta existe una rejilla la cual no permite ingresar solidos de gran tamaño. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

2. Desarenador : Estructura rectangular que busca retener partículas pesadas que lleva el agua como arena entre otros. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

3. Líneas de aducción: Conductos abiertos o cerrados con el objetivo de transportar agua cruda o sin tratamiento. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

4. Dosificación de coagulantes y alcalinizantes: Agregar una cantidad de producto químico como coagulantes con el objetivo de causar una desestabilización y aglutinación de los sólidos suspendidos presentes en el agua, es posible mejorar las condiciones de coagulación con la aplicación de alcalinizantes. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

5. Mezcla rápida y coagulación: Agitación vigorosa al agua con el objetivo de mezclar completamente la totalidad del coagulante y el agua para iniciar la formación de coagulos. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

6. Floculación: Agitación suave y continua, con el objetivo de formar floculos que puedan ser removidos en el proceso de sedimentación. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

7. Sedimentación: Precipitación de floculos (o grumos) en el fondo del sedimentador por la acción baja velocidad y el peso de los floculos. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

8. Filtración: Retención de partículas residuales de los procesos antes mencionados haciéndolas pasar a través de un medio poroso. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

(18)

~ 7 ~

10. Conducción: Transporte de agua tratada y desinfectada. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

11. Tanques de almacenamiento: Depósitos de agua construidos en mampostería de concreto o metal entre otros, con el objetivo de almacenar agua. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

12. Red de distribución: Red de tuberías matrices, primarias o segundarias que realizan la distribución del agua a las viviendas interconectadas por medio de acometidas. (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010)

Figura 1. Esquema general de una planta de tratamiento

(19)

~ 8 ~

Una vez realizada una descripción general de los sistemas de acueducto se realiza un adescripción de los parametros fisico quimicos y microbiologicos en el marco de la Resolución 2115/2007 “Por medio de la cual se señalan características, instrumentos básicos y frecuencias del sistema de control y vigilancia para la calidad del agua para consumo” establece los valores maximos aceptables para las caracteristicas microbiológicas como E. coli y coliformes totales los cuales son indicadores de patógenos medido en (UFC) unidad formadora de colonia las cuales pueden ser medidas por diferentes técnicas como filtración por membrana, enzima sustrato, sustrato definido y presencia – ausencia (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010), su existencia indica excreciones humanas y/o animales y su medio de transmisión es básicamente por medio de agua contaminada por lo cual se consideran también enfermedades hídricas pudiendo producir molestias gastrointestinales, nauseas, vómitos entre otros (Kiely, Parámetros microbiológicos, 1999) (Sociedad General de Aguas de Barcelona)

Las siguientes caracteristicas físico-químicas son los parametros evaluados a las muestras de agua de los acueductos comunitarios:

 Cloro: El cloro en el mundo es utilizado como agente desinfectante para el agua de consumo humano debido a su carácter oxidante, este es el causante de la eliminación de los agentes patógenos, sin embargo reacciona con ciertas sustancias que contiene el agua incluyendo materia orgánica, perdiendo por lo general sus propiedades desinfectantes, después de todas las reacciones se le denomina cloro libre al cloro presente en el agua, es importante mantener cloro libre durante todo el trayecto del sistema con el fin de asegurar un agua de buena calidad microbiológica. (Organización Panamericana de la Salud, 1988) (Sociedad General de Aguas de Barcelona)

(20)

~ 9 ~

 Color aparente: El color se mide en unidades de mg/l de Platino Cobalto,

se realiza a partir de la medición de sustancias en suspensión en el agua las cuales puede dar desconfianza de su garantía sanitaria. El color es debido a la presencia de material vegetal en descomposición y a la presencia de algunos minerales disueltos como hierro y magnesio. (Cárdenas León, 2005) (Sociedad General de Aguas de Barcelona)

 Hierro total: Las implicaciones que pueden atribuirse al hierro en el agua es que pueden darle sabor, olor y color indeseable, manchas en la ropa, porcelana, platos etc. (McFarland & Dozier, 2010)

 pH: El pH es una medida de la actividad del ion hidronio. La escala de pH va desde pH=0 que corresponde a un carácter absolutamente ácido y pH=14 que corresponde a un carácter absolutamente básico. (Cárdenas León, 2005)

 Alcalinidad: La alcalinidad es la capacidad de neutralizar iones hidronio (H+) hasta un pH de 4.5, su principal causa son los bicarbonatos, carbonatos, hidróxidos, se puede expresar como la cantidad equivalente de CaCO3, en

mg/l. (Cárdenas León, 2005)

 Cloruro: La concentración de cloruros en cuerpos de agua superficiales tienden a hacer relativamente bajas, aunque una concentración elevada puede ser originada por eventos antrópicos, se mide en mg/l de ion cloruro (Cárdenas León, 2005)

 Dureza: La dureza muestra la existencia de metales alcalinotérreos en el agua. En cuanto a la relación con la salud no suele ser problema para el consumo humano aunque tiene efectos adversos para muchos fines industriales. En la medición se utilizan normalmente concentraciones de iones de Calcio y magnesio (Cárdenas León, 2005)

(21)

~ 10 ~

(100) el riesgo mas alto cuando no cumple ninguno según los limites establecidos expuestos en la resolución 2115/2007. La clasificación del nivel de riesgo se establece según los parametros fisico-quimicos y microbiologicos por fuera de los valores permisibles y clasificandolos en los niveles establecidos en la tabla 2.

Tabla 2. Clasificación del nivel de riesgo - IRCA

(22)

~ 11 ~

3.2 Marco Jurídico

En la tabla 3 se realiza una revisión de la legislación vigente para Bogotá.

Tabla 3. Normatividad referente acueductos comunitarios

Legislación Entidad Descripción

Resolución 2115 de

2007

Ministerio de la

protección social

ministerio de ambiente, vivienda y desarrollo territorial

Por medio de la cual se señalan características, instrumentos básicos y frecuencias del sistema de control y vigilancia para la calidad del agua para consumo humano.

Resolución 811/2008

Ministerio de ambiente, vivienda y desarrollo territorial

Por medio de la cual se definen los lineamientos a partir de los cuales la autoridad sanitaria y las personas

prestadoras, concertadamente

definirán en su área de influencia los lugares y puntos de muestreo para el control y la vigilancia de la calidad del agua para consumo humano en la

Por medio de la cual se adoptan unos formularios para la práctica de visitas de inspección sanitaria a los sistemas de suministro de agua para consumo humano.

Ministerio de la

protección social

ministerio de ambiente, vivienda y desarrollo territorial

Por medio de la cual se reglamenta el parágrafo del artículo 15 del Decreto 1575 de 2007

Ministerio de desarrollo económico

Por la cual se adopta el Reglamento Técnico para el Sector de Agua Potable y Saneamiento Básico – RAS

Decreto

552/2011 Alcaldía mayor

Por el cual se dictan medidas para mejorar las condiciones de prestación de los servicios de agua potable y saneamiento básico por parte de

comunidades organizadas en

(23)

~ 12 ~

3.3 Marco Referencial

Bogotá como distrito capital de Colombia, está dividido en veinte localidades (Gómez, Rodríguez, & Vera Espitia, 2006). La localidad número 19 Ciudad Bolívar se encuentra a una altura sobre el nivel del mar de 2.400 metros (msnm), piso térmico frío, temperatura promedio 14 ºC y el ambiente la localidad es predominante mente seco y soleado la mayor parte del año, en cuanto a la división política dentro de la localidad a 2008 con 326 Barrios y nueve veredas en la parte rural. (Secretaria Distrital de Planeación, 2009) (Alcaldía Mayor de Bogotá D.C.,Programa de las Naciones Unidas Para los Asentamientos Humanos, Universidad Nacional de Colombia Instituto de Estudios Ambientales, 2009)

Se encuentra “ubicada al sur de la ciudad y limita, al norte, con la localidad de Bosa; al sur con la localidad de Usme; al oriente, con la localidad de Tunjuelito y Usme y al occidente, con el municipio de Soacha” (Alcaldía Local de Ciudad Bolívar, 2013) (Alcaldía Mayor de Bogotá D.C.,Programa de las Naciones Unidas Para los Asentamientos Humanos, Universidad Nacional de Colombia Instituto de Estudios Ambientales, 2009) (Secretaria Distrital de Planeación, 2009)

El abastecimiento de agua para consumo humano lo proporciona la red del Acueducto de Bogotá EAAB – Empresa de Acueducto y Alcantarillado de Bogotá cumpliendo en términos generales, sin embargo otras comunidades son abastecidas por acueductos comunitarios por que la red de la EAAB no es posible tecnicamente suministrar el agua para cosumo. (Secretaria distrital de salud, 2012)

Los acueductos comunitarios que abastecen poblaciones en la localidad de Ciudad Bolivar son los siguientes (10) diéz:

1. Aguas calientes – ACUACACT abastece a la vereda de Mochuelo bajo con

una población beneficiada de 4000 habitantes, cuenta con dos fuentes de abastecimiento la quebrada aguas calientes y el nacedero el ajo.

2. Asoaquiba, abastece a las veredas Quiba baja y alta con una población beneficiada de 1490 habitantes, cuenta con una fuente de abastecimiento el rio Soacha.

(24)

~ 13 ~

4. Acuavida, abastece a la vereda Santa Bárbara, Las Mercedes y el Hato con una población beneficiada de 870 habitantes, cuenta con una fuente de abastecimiento la quebrada guaduas.

5. Pasquilla centro –AAPC, abastece a la vereda Pasquilla con una población beneficiada de 870 habitantes, cuenta con una fuente de abastecimiento la quebrada Santader.

6. Piedra parada, abastece a la vereda Pasquilla con una población beneficiada de 875 habitantes.

7. AACUPASA, abastece a las veredas Las Mecedes, Santa Rosa y Pasquillita con una población beneficiada de 950 habitantes, cuenta con una fuente de abastecimiento la quebrada pantano de lechuza.

8. Asocerrito blanco, abastece a la vereda Pasquilla con una población beneficiada de 670 habitantes.

9. Asoporquera II, abastece a la vereda Mochuelo alto con una población beneficiada de 225 habitantes, cuenta con una fuente de abastecimiento la quebrada porquera.

(25)

~ 14 ~

4. METODOLOGÍA

4.1 Fase 1. Diseño y recopilación de la información.

Se determinó los acueductos comunitarios ubicados en la Localidad Ciudad

Bolívar como; ACUAVIDA, AACUPASA, PASQUILLA CENTRO-AAPC,

ASOCERRITO BLANCO, PIEDRA PARADA, ASOPORQUERA I,

ASOPORQUERA II, AGUAS CALIENTES, ASOQUIBA Y RECUERDO SUR (Hospital Vista Hermosa I Nivel E.S.E., 2012).

Se establecio los acueductos que contaban disponibilidad de información en el Sistema de Información de la Vigilancia de la Calidad del Agua para Consumo Humano-SIVICAP de parametros físico–químicos y microbiológicos.

4.2 Fase 2. Comportamiento del IRCA, los parámetros

físico-químicos y microbiológicos

El objetivo de la fase 2 es evidenciar el comportamiento con base en los valores límites permisibles por medio de gráficos lineales alimentados por la base de datos descargada desde el aplicativo SIVICAP año a año desde el 2008 hasta el 2012 con los acueductos escogidos, con esta base se procedió a realizar el diligenciamiento por parámetro de los siguientes datos; valor promedio y aceptabilidad para la construcción de los gráficos.

4.3 Fase 3. Características y estructuras físicas

(26)

~ 15 ~

4.4 Fase 4. Oportunidades de mejora para parámetros analizados

Se determinaron los parámetros que tienen una mayor prevalencia en el incumplimiento durante el periodo 2008 – 2010 y se relacionaron con los informes del respectivo acueducto comunitario desarrollado en el año 2010 y elaborado por ACODAL “Asociación Colombiana de Ingeniería Sanitaria y ambiental” con el fin

(27)

~ 16 ~

5. RESULTADOS:

5.1 Ubicación localidad Ciudad Bolívar y determinación

acueductos

El proyecto se realizó en la localidad de Ciudad Bolívar la cual cuenta con los límites: al sur localidad de Usme, al norte localidad de Bosa, al oriente con localidad de Tunjuelito y Usme y al occidente con el municipio de Soacha, los limites fueron establecidos por medio del acuerdo 14 de septiembre de 1983, esto se dio por la dinámicas de poblamiento que se estaban dando en la ciudad ya que en esta localidad existe una gran inmigración de personas.

La localidad se encuentra entre 2.400 (msnm) y 3.100 metros (msnm) lo cual la clasifica en el piso térmico frio con temperatura promedio anual de 13 ºC (Hospital de Vista Hermosa I Nivel E.S.E., 2016), tiene un periodo de lluvia y otro seco.

La extensión de la localidad está distribuida; 3.391 hectáreas (Hospital de Vista Hermosa I Nivel E.S.E., 2016), se denominan área urbana y 9.608 hectáreas (Hospital de Vista Hermosa I Nivel E.S.E., 2016), son área rural entendiendo que la población residente del área urbana la prestación del servicio de acueducto generalmente la presta la EAAB- Empresa de Acueducto y Alcantarillado de Bogotá, el límite urbano se puede observar en la figura 2 y para el área rural se crearon acueductos comunitarios con el objetivo de abastecer las comunidades rurales que residen en las veredas como; Quiba Alto, Quiba Bajo, Mochuelo Alto, Mochuelo Bajo, Pasquilla, Santa Bárbara, Las Mercedes y Santa Rosa. En estas una de las principales actividades productivas es la agricultura, por ende se cultiva papa, arveja, cebolla larga etc, (Alcaldia Local de Ciudad Bolivar, 2009) (Asociación Colombiana de Ingenieria Sanitaria y Ambiental, 2009).

(28)

~ 17 ~

Figura 2. Mapa localidad de Ciudad Bolívar

(29)

~ 18 ~

5.2 Acueducto Aguas Calientes

El sistema de acueducto Aguas Calientes en estudio cuenta con una población beneficiada de 4300 habitantes de la vereda de Mochuelo bajo (Hospital Vista Hermosa I Nivel E.S.E., 2012), este posee un servicio continuo, por gravedad, ubicado como se ilustra en la figura 3, posee dos fuentes de abastecimiento superficial como la quebrada Aguas Calientes, de esta el agua es captada por medio de una primera boca toma a 3024 m.s.n.m. a continuación el agua es conducida hasta el desarenador a 7.1 m.

La segunda fuente de abastecimiento corresponde al nacedero de agua natural o manantial denominado “el Ajo” el agua es captada por medio de una segunda boca toma a 3034 m.s.n.m. para después ser transportada por dos cámaras de quiebre hasta el desarenador sin embargo la primera, se encuentra deteriorada en el emboquillado de la tubería de entrada produciendo un escape de agua, el resto de las estructuras hasta el desarenador se encuentran en buen estado.

Las dos fuentes de abastecimiento se dirigen a un desarenador con las estructuras descritas en la figura 4, en la zona de sedimentación cuenta con pendiente longitudinal en el fondo y según sus dimensiones da una relación longitud-ancho de 4:1 aproximadamente cuenta con un porcentaje de remoción del 80 % luego se realiza la conducción por una tubería desde la cota 3024 m.s.n.m. hasta el tanque de almacenamiento a 3022 m.s.n.m.

El proceso de desinfección se realiza directamente a la salida del tanque de almacenamiento con dos (2) balas de cloro gaseoso de 68 Kg y un clorador electrónico (función: dosificación de la cantidad de cloro) utilizando parte del agua proveniente del nacedero el ajo para inyectar en promedio 6 Lb/24h de cloro gaseoso, por último la red de distribución cuenta con diámetros de 3” y 2” en la parte rural y 6”, 4”, 3” y 2” en los sector de mochuelo bajo barranquitos, paticos, la esmeralda sur, barranquitos. (Asociación Colombiana de Ingenieria Sanitaria y Ambiental, 2009) cuenta con sistema de acueducto descrito en la figura 5 y el anexo 1.

(30)

~ 19 ~

Figura 3. Ubicación geográfica - aguas calientes

(31)

~ 20 ~

Quebrada aguas calientes Material: PVC RDE 21 Diámetro: 6 Pulgadas Tubería Longitud: 7.1 m Conducto cerrado enterrado Figura 4. Sistema de acueducto - Aguas Calientes

Boca Toma Quebrada Aguas

calientes

Elementos:

Muros de contención en concreto

Rejilla rectangular en hierro

Canal de aducción en concreto

Cámara de recolección en concreto

Vertedero de excesos

Vertedero

Rejilla esférica para sólidos

Conducción al desarenador tubería en PVC y diámetro de 6” Manantial el ajo

Material: Gres Diámetro: 4 Pulgadas Tubería Longitud aprox: 2 m Conducto cerrado enterrado

Primera cámara de quiebre Material: concreto reforzado

Material: PVC RDE 21 Diámetro: 3 Pulgadas Tubería Longitud aprox: 58 m

Segunda cámara de quiebre Material: concreto reforzado

Material: PVC RDE 21 Diámetro: 3 Pulgadas Tubería Longitud aprox: 114 m

(32)

~ 21 ~

Desarenador Material: Concreto reforzado

Cuenta con:

Cámara de aquietamiento

Cámara de entrada

Zona Sedimentación

Cámara de Salida

Tanque de almacenamiento

Desinfección

Red de distribución

Material: Concreto reforzado Capacidad: 300 m3

Compartimiento simple semi-enterrado

Desinfección con cloro gaseoso

Material: PVC Diámetros: 3,4 y 6 pulgadas Conducto cerrado enterrado Conducción

Material: PVC RDE 21 Diámetro: 6 pulgadas Tubería Longitud aprox: 110 m Conducto encerrado enterrado

(33)

~ 22 ~

5.2.1 Parámetros microbiológicos

5.2.1.1 E. coli

En la figura 5 se observa el comportamiento para el parámetro de E. Coli, de las muestras procesadas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 92.6 % con relación al valor aceptable de 0 UFC - Unidades Formadoras de colonia estipulado en la Resolución 2115/2007.

Los porcentajes de cumplimiento por año evaluado se registran en la tabla 4.

Tabla 4. Porcentajes cumplimiento E. coli – aguas calientes

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 82 %

2009 91 %

2010 100 %

2011 90 %

2012 100 %

Fuente: Autor

(34)

~ 23 ~

5.2.1.2 Coliformes totales

En la figura 6 se observa el comportamiento para el parámetro coliformes totales, de las muestras procesadas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 79.7 % con relación al valor aceptable de 0 UFC - Unidades Formadoras de Colonia estipulado en la Resolución 2115/2007.

Tabla 5. Porcentajes cumplimiento Coliformes T - aguas calientes

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 73 %

2009 73 %

2010 62.5 %

2011 90 %

2012 100 %

Fuente: Autor

(35)

~ 24 ~

5.2.2 Parámetros fisicoquímicos

5.2.2.1 Cloro residual libre

En la figura 7 se observa el comportamiento para el parámetro cloro residual libre, de las muestras procesadas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 54% con relación al valor aceptable comprendido entre 0.3 y 2 mg/L estipulado en la Resolución 2115/2007. Los porcentajes de cumplimiento por año evaluado se registran en la tabla 6.

Tabla 6. Porcentajes cumplimiento cloro residual libre - aguas calientes

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 18 %

2009 82 %

2010 00 %

2011 70 %

2012 100 %

Fuente: Autor

(36)

~ 25 ~

5.2.2.2 Turbiedad

En la figura 8 se observa el comportamiento para el parámetro de turbiedad, de las muestras procesadas comprendidas entre el año 2008 al 2012 de acuerdo con la información descargada del aplicativo SIVICAP, el promedio del porcentaje de cumplimiento es 74.4 % y los porcentajes de cumplimiento por año evaluado se registran en la tabla 7.

Tabla 7. Porcentajes cumplimiento turbiedad - aguas calientes

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 73 %

2009 64 %

2010 75 %

2011 60 %

2012 100 %

Fuente: Autor

(37)

~ 26 ~

5.2.2.3 Color aparente

En la figura 9 se observa el comportamiento para el parámetro de color aparente, de las muestras procesadas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 84.3 % con relación al valor aceptable de 15 UPC – Unidades de Platino Cobalto estipulado en la Resolución 2115/2007.

Tabla 8. Porcentajes cumplimiento color aparente - aguas calientes

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 73 %

2009 91 %

2010 87.5 %

2011 70 %

2012 100 %

Fuente: Autor

(38)

~ 27 ~

5.2.2.4 Hierro Total

En la figura 10 se observa el comportamiento para el parámetro de hierro total, de las muestras procesadas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 100 % con relación al valor aceptable de 0.3 mg/L estipulado en la Resolución 2115/2007.

Fuente: Autor

(39)

~ 28 ~

5.2.2.5 pH

En la figura 11 se observa el comportamiento para el parámetro pH, de las muestras procesadas comprendidas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 96.2% con relación al valor aceptable comprendido entre 6.5 y 9 de pH estipulado en la Resolución 2115/2007.

Tabla 9. Porcentajes cumplimiento pH- aguas calientes

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 91 %

2009 100 %

2010 100 %

2011 90 %

2012 100 %

Fuente: Autor

(40)

~ 29 ~

5.2.2.6 Alcalinidad

En la figura 12 se observa el comportamiento para el parámetro de alcalinidad, de las muestras procesadas comprendidas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 100% con relación al valor aceptable de 200 mg/L estipulado en la Resolución 2115/2007.

Figura 12. Variaciones de alcalinidad – aguas calientes

(41)

~ 30 ~

5.2.2.7 Cloruros

En la figura 13 se observa el comportamiento para el parámetro de cloruros, de las muestras procesadas comprendidas entre el año 2008 – 2012.

El promedio del porcentaje de cumplimiento es 100% con relación al valor aceptable comprendido de 250 mg/L estipulado en la Resolución 2115/2007.

Fuente: Autor

(42)

~ 31 ~

5.2.2.8 Dureza Total

En la figura 14 se observa el comportamiento para el parámetro de dureza total, de las muestras procesadas comprendidas entre el año 2008 al 2012.

Fuente: Autor

(43)

~ 32 ~

5.3 Acueducto Asoquiba

El sistema de acueducto Asoquiba en estudio cuenta con una población beneficiada de 1490 habitantes de la vereda de Quiba baja y alta, (Hospital Vista Hermosa I Nivel E.S.E., 2012), este posee un servicio continuo, por gravedad, ubicado como se ilustra en la figura 15, como fuente de abastecimiento superficial tiene el rio Soacha.

Desde la fuente de abastecimiento se realiza una aducción por 750 m. aproximadamente al desarenador que se encuentra sin cubierta y con una fisura de aproximadamente 1 cm esto produce escape de agua. Cuenta con las estructuras descritas en la figura 16 en la zona de sedimentación tienen con pendiente longitudinal en el fondo y según sus dimensiones da una relación longitud-ancho de 3:1 con una remoción teórica del 85%.

Luego se realiza la conducción por una tubería desde 3270 m.s.n.m. hasta el tanque de almacenamiento a 3269 m.s.n.m., con capacidad de 111,8 m3 este surte a la vereda Quiba alto y a un segundo tanque de almacenamiento a 3183 m.s.n.m. el cual no se encuentra en óptimas condiciones por presentar deterioro en las paredes del tanque con un volumen total aproximado de 144.4 m3, este último distribuye a la parte del Guabal y el Alto del Cuchuco.

En el tratamiento se cuenta con dos tanques el primero se utiliza para almacenar un coagulante y después aplicarlo al agua aunque este no se utiliza y el segundo tanque se utiliza para realizar la desinfección por medio de cloro aunque no se tiene un control de la cantidad de cloro que se debe aplicar, por último la red de distribución está compuesta por diámetros de 8”, 3”, 2” y 1”. (Asociación Colombiana de Ingenieria Sanitaria y Ambiental, 2009), cuenta con sistema de acueducto descrito en la figura 16 y el anexo 2.

(44)

~ 33 ~

Figura 15. Ubicación geográfica – Asoquiba

(45)

~ 34 ~

Diámetro: 4 Pulgadas Tubería Longitud aprox: 750 m

Conducto cerrado enterrado

Material: Concreto reforzado Cuenta con:

Cámara de entrada

Zona Sedimentación

Cámara de Salida Figura 16. Sistema de acueducto - Asoquiba

Conducción Material: PVC RDE 21

Diámetro: 6 Pulgadas Tubería Longitud aprox: 110 m

Conducto cerrado enterrado

Fuente: Elaborado a partir de Asociación Colombiana de Ingenieria Sanitaria y Ambiental, 2009. Tanque de

Almacenamiento (1) Material: Concreto reforzado

Capacidad: 111.8 m3

Compartimiento simple semi-enterrado

Tanque de Almacenamiento

(2) Material: Concreto reforzado

Volumen total aproximado: 144.4 m3 Compartimiento simple semi-enterrado

Red de

(46)

~ 35 ~

5.3.1.1 E. Coli

El promedio del porcentaje de cumplimiento es 55 % con relación al valor aceptable de 0 UFC - Unidades Formadoras de colonia estipulado en la Resolución 2115/2007.

Tabla 10. Porcentajes cumplimiento E. coli – Asoquiba

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 60 %

2009 54 %

2010 25 %

2011 70 %

2012 66 %

Fuente: Autor

(47)

~ 36 ~

El promedio del porcentaje de cumplimiento es 40.5 % con relación al valor aceptable de 0 UFC - Unidades Formadoras de Colonia estipulado en la Resolución 2115/2007.

Tabla 11. Porcentajes cumplimiento Coliformes T – asoquiba

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 28 %

2009 36 %

2010 12.5 %

2011 60 %

2012 66 %

Fuente: Autor

(48)

~ 37 ~

El promedio del porcentaje de cumplimiento es 8% con relación al valor aceptable comprendido entre 0.3 y 2 mg/L estipulado en la Resolución 2115/2007.

Tabla 12. Porcentajes cumplimiento cloro residual libre – asoquiba

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 00 %

2009 00 %

2010 00 %

2011 40 %

2012 00 %

Fuente: Autor

(49)

~ 38 ~

5.3.2.2 Turbiedad

En la figura 20 se observa el comportamiento para el parámetro de turbiedad, de las muestras procesadas comprendidas entre el año 2008 al 2012 de acuerdo con la información descargada del aplicativo SIVICAP, el promedio del porcentaje de cumplimiento es 96.4%, los porcentajes de cumplimiento por año evaluado se registran en la tabla 13.

Tabla 13. Porcentajes cumplimiento turbiedad – Asoquiba

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 100 %

2009 82 %

2010 100 %

2011 100 %

2012 100 %

Fuente: Autor

(50)

~ 39 ~

Tabla 14. Porcentajes cumplimiento color aparente - asoquiba

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 100 %

2009 73 %

2010 87.5 %

2011 100 %

2012 100 %

Fuente: Autor

(51)

~ 40 ~

5.3.2.4 Hierro Total

En la figura 22 se observa el comportamiento para el parámetro de Hierro total, de las muestras procesadas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 98.18 % con relación al valor aceptable de 0.3 mg/L estipulado en la Resolución 2115/2017.

Tabla 15. Cumplimiento hierro total – Asoquiba

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 90.9 %

2009 100 %

2010 100 %

2011 100 %

2012 100 %

Fuente: Autor

(52)

~ 41 ~

5.3.2.5 pH

El promedio del porcentaje de cumplimiento es 95.7 % con relación al valor aceptable comprendido entre 6.5 y 9 de pH estipulado en la Resolución 2115/2007.

Tabla 16. Porcentajes cumplimiento pH - Asoquiba

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 100 %

2009 91 %

2010 87.5 %

2011 100 %

2012 100 %

Fuente: Autor

(53)

~ 42 ~

Fuente: Autor

(54)

~ 43 ~

5.3.2.7 Cloruros

En la figura 25 se observa el comportamiento para el parámetro de cloruros, de las muestras procesadas comprendidas entre el año 2008 – 2012.

Fuente: Autor

(55)

~ 44 ~

5.3.2.8 Dureza Total

Fuente: Autor

(56)

~ 45 ~

5.4 Acueducto Asoporquera I

El sistema de acueducto Asoporquera I en estudio cuenta con una población beneficiada de 900 habitantes de la vereda de Mochuelo alto (Hospital Vista Hermosa I Nivel E.S.E., 2012) este posee un servicio continuo para la zona rural y para los sectores de alto gallo y moral se abastecen solo en la noche, por gravedad, ubicado como se ilustra en la figura 27, como fuente de abastecimiento superficial tiene la Quebrada Porquera.

El agua es captada por medio de dos bocatomas, la primera bocatoma se encuentra a 3219 m.s.n.m. después el agua es llevada hasta el desarenador por una tubería de 200 m. aproximadamente y la segunda boca se encuentra a 3193 m.s.n.m. después el agua es llevada hasta el desarenador por una tubería de 42 m. aproximadamente.

El desarenador se encuentra a 3193 m.s.n.m. y cuenta con las estructuras descritas en la figura 28, el cual en la zona de sedimentación no cuenta con pendiente longitudinal en el fondo y según sus dimensiones da una relación longitud-ancho de 3,5:1 aproximadamente cuenta con un porcentaje de remoción teórico de 69%.

Posteriormente se realiza la conducción desde el desarenador hasta el tanque de almacenamiento a 3160 m.s.n.m. el cual cuenta con una capacidad útil de 25 m3.

La desinfección se realiza con cloro en forma diluida almacenado en un tanque de 250L con una dosificación de 2kg/3días, conducida al tanque de almacenamiento a 3160 m.s.n.m. por una tubería de ¾” por último existen redes de distribución en Rural, Alto gallo y Moral, de los últimos dos no reciben suministro en el día se recomendó controlar el suministro a la parte rural. (Asociación Colombiana de Ingenieria Sanitaria y Ambiental, 2009) el acueducto cuenta con sistema de acueducto descrito en la figura 28 y el anexo 3.

(57)

~ 46 ~

Figura 27. Ubicación geográfica – Asoporquera I

(58)

~ 47 ~

Material: Concreto reforzado

Elementos: 1. Muros transversal en concreto 2. Cámara de recolección en concreto Material: PVC RDE 26

Diámetro: 2 Pulgadas Tubería Longitud aprox:

200 m

Cámara de entrada

Zona Sedimentación

Cámara de Salida Material: PVC RDE 26

Diámetro: 2 pulgadas Conducto cerrado

enterrado Material: Concreto reforzado

Capacidad útil: 25 m3

Compartimiento simple semi-enterrado Desinfección con

cloro solido diluido

Material: PVC Diámetro: 2 pulgadas Conducto cerrado enterrado Boca Toma 2

Fuente: Elaborado a partir de Asociación Colombiana de Ingenieria Sanitaria y Ambiental, 2009. Figura 28. Sistema de acueducto – Asoporquera I

Línea de aducción

(59)

~ 48 ~

5.4.1.1 E. Coli

El promedio del porcentaje de cumplimiento es 36.7 % con relación al valor aceptable de 0 UFC - Unidades Formadoras de colonia estipulado en la Resolución 2115/2007.

Tabla 17. Porcentajes cumplimiento E. coli – Asoporquera I

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 30 %

2009 16 %

2010 37.5 %

2011 50 %

2012 50 %

Fuente: Autor

(60)

~ 49 ~

El porcentaje de cumplimiento general es 41.1 % con relación al valor aceptable de 0 UFC - Unidades Formadoras de Colonia estipulado en la Resolución 2115/2007.

Tabla 18. Porcentajes cumplimiento Coliformes T - asoporquera I

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 20 %

2009 08 %

2010 37.5 %

2011 40 %

2012 100 %

Fuente: Autor

(61)

~ 50 ~

El porcentaje de cumplimiento general es 7.7 % con relación al valor aceptable comprendido entre 0.3 y 2 mg/L estipulado en la Resolución 2115/2007.

Tabla 19. Porcentajes cumplimiento cloro residual libre - asoporquera I

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 00 %

2009 16 %

2010 12.5 %

2011 10 %

2012 00 %

Fuente: Autor

(62)

~ 51 ~

5.4.2.2 Turbiedad

En la figura 32 se observa el comportamiento para el parámetro de turbiedad, de las muestras procesadas comprendidas entre el año 2008 al 2012 de acuerdo con la información descargada del aplicativo SIVICAP, el promedio del porcentaje de cumplimiento es 55.8 % y los porcentajes de cumplimiento por año evaluado se registran en la tabla 20.

Tabla 20. Porcentajes cumplimiento turbiedad – asoporquera I

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 80 %

2009 33 %

2010 50 %

2011 50 %

2012 66 %

Fuente: Autor

(63)

~ 52 ~

Tabla 21. Porcentajes cumplimiento color aparente – asoporquera

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 70 %

2009 66 %

2010 75 %

2011 70 %

2012 66 %

Fuente: Autor

Figura 33. Variaciones color aparente - asoporquera I

(64)

~ 53 ~

5.4.2.4 Hierro Total

En la figura 34 se observa el comportamiento para el parámetro de Hierro total, de las muestras procesadas entre el año 2008 al 2012.

El promedio del porcentaje de cumplimiento es 93.7 % con relación al valor aceptable de 0.3 mg/L estipulado en la Resolución 2115/2017.

Tabla 22. Porcentajes cumplimiento hierro total - asoporquera I

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 100 %

2009 91 %

2010 87.5 %

2011 90 %

2012 100 %

Fuente: Autor

(65)

~ 54 ~

5.4.2.5 pH

El promedio del porcentaje de cumplimiento es 98% con relación al valor aceptable comprendido entre 6.5 y 9 de pH estipulado en la Resolución 2115/2007.

Tabla 23. Porcentajes cumplimiento pH - asoporquera I

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 100 %

2009 100 %

2010 100 %

2011 90 %

2012 100 %

Fuente: Autor

(66)

~ 55 ~

Fuente: Autor

(67)

~ 56 ~

5.4.2.7 Cloruros

En la figura 37 se observa el comportamiento para el parámetro de cloruro, de las muestras procesadas comprendidas entre el año 2008 – 2012.

Fuente: Autor

(68)

~ 57 ~

5.4.2.8 Dureza total

Fuente: Autor

(69)

~ 58 ~

5.5 Acueducto Acuavida

El sistema de acueducto Acuavida en estudio cuenta con una población beneficiada de 870 habitantes de las veredas Santa Bárbara, Las Mercedes y el Hato (Hospital Vista Hermosa I Nivel E.S.E., 2012) este posee un servicio continuo, por gravedad, ubicado como se ilustra en la figura 39, como fuente de abastecimiento superficial tiene la Quebrada Guaduas

El agua es captada por medio de una boca toma a 3474 m.s.n.m., es conducida por aproximadamente 25 m a través de la línea de aducción hasta un desarenador a 3465 m.s.n.m., el cual en la zona de sedimentación no cuenta con pendiente longitudinal en el fondo y según sus dimensiones da una relación longitud-ancho de 2,6:1 aproximadamente cuenta con un porcentaje de remoción del 50 %.

Posteriormente se realiza la conducción desde el desarenador de

aproximadamente 230 m hasta la planta de tratamiento a 3461 m.s.n.m., luego se deposita en un tanque para finalmente distribuir en los tres tanques de almacenamiento que surten agua para las veredas de Mercedes, el Hato y Santa Bárbara.

El acueducto cuenta con una planta compacta MINIPACK 2 la cual realiza procesos de floculación y filtración utilizando un dosificador de sulfato de aluminio 750g/día ubicado a la entrada, para la desinfección se utiliza hipoclorito al 70% de 500 g/cada 48 horas funciona por gravedad con (3) tres tanques de almacenamiento vereda el Hato a 3388 m.s.n.m., Santa Bárbara a 3386 m.s.n.m., Las Mercedes a 3446 m.s.n.m., por último la red de distribución está compuesta por diámetros en la tubería de 2”, 1” y ¼”. (Asociación Colombiana de Ingenieria Sanitaria y Ambiental, 2009) el acueducto cuenta con sistema de acueducto descrito en la figura 40 y el anexo 4.

Según la información descargada del SIVICAP para los años 2008 al 2012 fueron 143, 169, 107, 115 y 39 muestras procesadas respectivamente, para un total de 573 que equivale al 100% de las muestras evaluadas.

(70)

~ 59 ~

Figura 39. Ubicación geográfica – Acuavida

(71)

~ 60 ~

Material: PVC RDE 21

Diámetro: 4 Pulgadas Tubería Longitud: 4 m

Cámara de entrada

Pantalla deflectora horizontal y vertical

Zona Sedimentación

Cámara de Salida Conducto cerrado enterrado

Material: PVC RDE 21 Diámetro: 4 pulgadas Longitud aproximada: 230 m

Planta de tratamiento minipack 2 (un tanque) Desinfección con

hipoclorito de calcio

Material: Concreto reforzado

Vereda Hato

Vereda Santa Barbara

Vereda las mercedes

Longitud aprox.: 5000 m cambio a aprox. 2000 m material: PVC Gerfor 100

Tipo: Tubería Flexible

Longitud aprox.: 4500 m Material: PVC RDE 21

Diámetro: 2 pulgadas

Longitud aprox.: 1200 m Figura 40. Sistema de acueducto - acuavida

(72)

~ 61 ~

Tanque de almacenamiento

Vereda Hato

Vereda Santa Bárbara

Vereda las mercedes

Capacidad: 38 m3

Capacidad: 49.5 m3

Capacidad: 37 m3 Forma: Rectangular

Semienterrado Concreto reforzado

Red de Distribución

Vereda Hato

Vereda Santa Bárbara

Vereda las mercedes Conducto cerrado enterrado

Material: PVC

Diámetro parte Rural: 2 pulgadas

Diámetro Zona Veredal: 1 Pulgada

(73)

~ 62 ~

5.5.1.1 E. Coli

En la figura 41 se observa el comportamiento para el parámetro de E. Coli, de las muestras procesadas entre el año 2008 al 2012.´

El promedio del porcentaje de cumplimiento es 57 % con relación al valor aceptable de 0 UFC - Unidades Formadoras de colonia estipulado en la Resolución 2115/2007.

Tabla 24. Porcentajes cumplimiento E. coli – acuavida

Fuente: Autor

Figura 41. Variaciones E. coli – acuavida

Fuente: Autor

AÑO

PORCENTAJE DE

CUMPLIMIENTO

2008 45 %

2009 50 %

2010 50 %

2011 75 %
