CONFECCIÓN INFANTIL

(1)

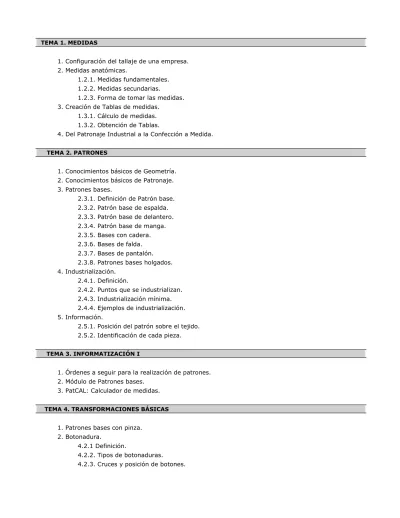

TEMA 1. MEDIDAS

1. Configuración del tallaje de una empresa. 2. Medidas anatómicas.

1.2.1. Medidas fundamentales. 1.2.2. Medidas secundarias.

1.2.3. Forma de tomar las medidas. 3. Creación de Tablas de medidas.

1.3.1. Cálculo de medidas. 1.3.2. Obtención de Tablas.

4. Del Patronaje Industrial a la Confección a Medida.

TEMA 2. PATRONES

1. Conocimientos básicos de Geometría. 2. Conocimientos básicos de Patronaje. 3. Patrones bases.

2.3.1. Definición de Patrón base. 2.3.2. Patrón base de espalda. 2.3.3. Patrón base de delantero. 2.3.4. Patrón base de manga. 2.3.5. Bases con cadera. 2.3.6. Bases de falda. 2.3.7. Bases de pantalón. 2.3.8. Patrones bases holgados. 4. Industrialización.

2.4.1. Definición.

2.4.2. Puntos que se industrializan. 2.4.3. Industrialización mínima. 2.4.4. Ejemplos de industrialización. 5. Información.

2.5.1. Posición del patrón sobre el tejido. 2.5.2. Identificación de cada pieza.

TEMA 3. INFORMATIZACIÓN I

1. Órdenes a seguir para la realización de patrones. 2. Módulo de Patrones bases.

3. PatCAL: Calculador de medidas.

TEMA 4. TRANSFORMACIONES BÁSICAS

1. Patrones bases con pinza. 2. Botonadura.

4.2.1 Definición.

4.2.2. Tipos de botonaduras.

(2)

4.2.4. Ejemplos de botonaduras. 3. Vista. 4.3.1. Definición. 4.3.2. Tipos de vistas. 4.3.3. Ejemplos de vistas. 4. Canesú. 4.4.1. Definición. 4.4.2. Variaciones de canesúes. Canesú al centro espalda. Canesú al centro delantero. Canesú al escote delantero.

Canesú al centro espalda con frunce. Canesú al escote delantero con frunce. Canesú sin costura en el hombro. 5. Escote. 4.5.1. Definición. 4.5.2. Tipos de escotes. Escote redondo. Escote cuadrado. Escote de pico o en “V”. 6. Cuello. 4.6.1. Definición. 4.6.2. Componentes de un cuello. 4.6.3. Partes del cuello.

4.6.4. Tipos de cuellos. Cuellos planos. Cuellos semiplanos. Cuellos con pie. 7. Manga. 4.7.1. Definición. 4.7.2. Tipos de mangas. Manga farol. Manga jamón. Manga de capa. Manga raglán. 8. Falda. 4.8.1. Definición. 4.8.2. Tipos de faldas. Falda recta. Faldas con vuelo. Faldas de tablas. Falda tableada. Falda pantalón. TEMA 5. INFORMATIZACIÓN II

(3)

1. Introducción.

2. Ejemplo de Creación de Patrón. 3. Formar Patrón.

4. Herramientas Generales para Construcción de Patrones. 5. Transformaciones de Patrones.

1.2. Medidas anatómicas.

Las medidas anatómicas se agrupan en dos clases según el sentido en que se tomen:

Horizontales: también denominadas medidas de contorno, son las que nos dan la visión exacta del volumen del cuerpo. Se toman con la cinta métrica alrededor de la zona anatómica correspondiente.

Verticales: señalan los largos necesarios para la identificación de la persona y se miden con el antropómetro. Así pues, dichas medidas serán imprescindibles para la realización de patrones y prendas y de vestir.

1.2.1. Medidas fundamentales

Medidas básicas que establecen el tallaje de cada prenda y/o persona. Serán imprescindibles para la creación de cualquier tipo de patrón.

Medidas horizontales:

Contorno de pecho justo: Medida tomada por la parte más abultada del tórax, por debajo de las axilas. Contorno de cintura: Medida tomada alrededor de la cintura con la cinta métrica ajustada.

Contorno de cadera justo: Medida tomada a la altura del saliente superior del fémur o trocánter mayor. Medida vertical:

Estatura vértex-suelo: Es la altura total de la persona. Se mide desde el vértex al suelo, con el individuo descalzo.

1.2.2. Medidas secundarias

Además, se necesitarán otra serie de medidas horizontales y verticales que complementarán a las fundamentales y que también serán imprescindibles para la elaboración de todo patrón y prenda de vestir: largo de talle, bajada de cadera, largo de hombro, etc.

1.2.3. Forma de tomar las medidas

Las siguientes figuras muestran cómo debemos tomar las diferentes medidas fundamentales y secundarias (ejemplos de bebé y chico o joven).

(4)

Figura 1 1. Estatura vértex-suelo 2. Contorno de pecho 3. Contorno de cintura 4. Contorno de cadera 5. Bajada de cadera 6. Largo de hombro 7. Ancho de pecho

8. Largo de talle delantero 9. Perímetro craneal

(5)

10. Largo de cabeza 11. Largo de brazo/manga 12. Contorno de brazo/manga 13. Largo de pie

(6)

14. Largo de talle espalda 15. Ancho de espalda 16. Bajada de tiro 17. Bajada de rodilla 18. Largo cintura-tobillo/pantalón 19. Ancho de pie Figura 4

(7)

1. Estatura vértex-suelo 2. Contorno de pecho 3. Contorno de cintura 4. Contorno de cadera 5. Bajada de cadera 6. Largo de hombro 7. Ancho de pecho

8. Largo de talle delantero 9. Largo de brazo/manga 10. Contorno de brazo/manga

(8)

11. Ancho de espalda 12. Largo de talle espalda 13. Bajada de tiro

14. Bajada de rodilla 15. Largo de pantalón

1.3. Creación de Tablas de medidas

1.3.1. Cálculo de medidas

(9)

Al ser imposible realizar una Tabla de medidas industrial que contenga a toda la población, es necesaria la creación de varias tablas, cada una adaptada al mercado de cada empresa.

Para la obtención de nuestras Tablas hemos tenido en cuenta que:

- la Tabla infantil-juvenil más completa sería la que modificara tanto la estatura total como los contornos. - las proporciones del cuerpo varían en diferentes grupos de edades (no es igual el cuerpo de un bebé que el de un niño de 6 años). La configuración del cuerpo, con respecto al sexo, varía a partir de los 8 años (no es igual el cuerpo de un adolescente de 14 años que el de una chica de la misma edad).

En base a esto hemos creado las siguientes Tablas:

 Tabla A: BEBÉS (de 3 a 24 meses).

 Tabla B: INFANTIL (de 3 a 6 años).

 Tabla C: INFANTIL-JUVENIL MASCULINA (de 8 a 14 años).

 Tabla D: INFANTIL-JUVENIL FEMENINA (de 8 a 14 años). Cada Tabla de medidas estará dividida en los siguientes apartados:

 Medidas fundamentales.  Medidas derivadas: Medidas comunes. Medidas de cuerpo. Medidas de manga. Medidas de falda. Medidas de pantalón.

1.3.1. Cálculo de medidas

Para crear una Tabla de medidas industrial debemos calcular todas las medidas necesarias para la elaboración de las distintas Tallas y patrones.

Medidas fundamentales:

Recordar que son las medidas básicas que establecen el tallaje de cada prenda a confeccionar (apartado 1.2.1).

Estatura

Contorno de pecho Contorno de cintura Contorno de cadera

Por ejemplo, para 12 meses, las medidas fundamentales serían: Estatura = 74,00 cm. (altura estándar).

Contorno de pecho = 50,00 cm. Contorno de cintura = 49,00 cm. Contorno de cadera = 52,00 cm.

(10)

Medidas derivadas:

Son las comprendidas por las medidas secundarias (apartado 1.2.2) y otra serie de medidas auxiliares, que se obtienen a partir de las medidas fundamentales, de otras medidas calculadas, o de una constante. Ciertas medidas derivadas serán comunes para todos los patrones bases, otras serán comunes en los patrones de cuerpo, y otras serán propias o exclusivas para cada patrón.

Recordando que las proporciones del cuerpo no son iguales para todas las edades, debemos tener en cuenta que:

El cálculo u obtención de las medidas derivadas variará, como norma general, en cada Tabla. El cálculo de las medidas derivadas será el mismo para las Tallas o edades de cada Tabla.

En las siguientes Tablas se muestran las fórmulas para la obtención de las diferentes medidas derivadas, y las dependencias de éstas:

 Tabla A: BEBÉS

 Tabla B: INFANTIL

 Tabla C: INFANTIL-JUVENIL MASCULINA

 Tabla D: INFANTIL-JUVENIL FEMENINA

TABLA A: BEBÉS MEDIDAS A PARTIR DE LAS CUALES SE CALCULAN OTRAS MEDIDAS

Estatura Contorno _pecho Contorno _cintura Contorno _cadera _mangaLargo _pantalónLargo Bajada _caderaConstante MEDIDAS COMUNES

Bajada de cadera 1/20 1/10

Aplomo de sisa/copa 0,50

CUERPO

Comunes Delantero y Espalda

Medio ancho de escote 1/10 -0,60

Bajada de hombro 2,00

Largo de hombro 1/20 1/20

Bajada de sisa 1/4

Delantero

Largo de talle delantero 1/4 1,00

Medio ancho de pecho 1/5 -1,00

Bajada de escote delantero 1/10 -0,10

Aplomo de escote delantero 0,50

Espalda

Largo de talle espalda 1/4

Medio ancho de espalda 1/5 -0,50

Subida de escote espalda 1,00

Aplomo de escote espalda 0,75

Cabeza Largo de cabeza 1/4 Perímetro craneal 1/6 1/2 8,50 MANGA Largo de manga 1/3 1,25 Contorno de manga 1/2 -4,00 Bajada de copa 1/8 0,25

(11)

Bajada de codo 1/2 2,00 Contorno de muñeca 1/5 -0,40 FALDA Largo de falda 2/5 -8,00 PANTALÓN Largo de pantalón 1/2 2,00 Bajada de tiro 1/4 1/2 1,75 Bajada de rodilla -1/4 1/1 -3,00

Ancho de tiro - delantero 1/8 -3,50

Ancho de tiro - espalda 1/4 -5,50

Contorno de rodilla 3/5 1,00

Contorno de tobillo 1/2 2,00

Largo de pie 1/4 -7,00

Ancho de pie 1/4 -1/4 2,00

TABLA B: INFANTIL MEDIDAS A PARTIR DE LAS CUALES SE CALCULAN OTRAS MEDIDAS

Estatura Contorno _pecho Contorno _cintura Contorno _cadera Bajada _Sisa _mangaLargo _pantalónLargo Bajada _caderaConstante MEDIDAS COMUNES

Bajada de cadera 1/20 1/10

CUERPO

Comunes Delantero y Espalda Medio ancho de escote 1/10 -0,60 Bajada de hombro 2,50 Largo de hombro 1/20 1/20 -0,15 Bajada de sisa 1/4 Delantero Largo de talle delantero 1/4 1,00 Medio ancho de pecho 1/5 -0,50 Bajada de escote delantero 1/10 -0,10 Aplomo de escote delantero 0,75 Espalda

Medio ancho de espalda 1/5 Subida de escote espalda 1,00 Aplomo de escote espalda 1,00 MANGA Largo de manga 3/8 -1,50 Contorno de manga 1/4 1/2 2,50 Bajada de copa 1/4 -6,75 Bajada de codo 1/2 2,00 Contorno de muñeca 1/5 -0,40 FALDA

(12)

Largo de falda 3/8 -6,00 PANTALÓN Largo de pantalón 3/4 -19,00 Bajada de tiro 1/4 -1/1 16,00 Bajada de rodilla 1/4 1/2 -9,50 Ancho de tiro - delantero 1/20 0,30 Ancho de tiro - espalda 1/10 0,60 Contorno de rodilla 3/5 1,00 Contorno de tobillo 1/2 2,00

TABLA C: INFANTIL-JUVENIL MASCULINA MEDIDAS A PARTIR DE LAS CUALES SE CALCULAN OTRAS MEDIDAS

Estatura Contorno _pecho Contorno _cintura Contorno _cadera Bajada _Sisa _mangaLargo _pantalónLargo Bajada _caderaConstante MEDIDAS COMUNES

Bajada de cadera 1/10 1/5 -1/4 5,00

CUERPO

Comunes Delantero y Espalda Medio ancho de escote 1/20 2,50 Bajada de hombro 1/20 Largo de hombro 1/20 1/20 -0,10 Bajada de sisa 1/4 1,00 Delantero Largo de talle delantero 1/4 1,00 Medio ancho de pecho 1/5 -0,10 Bajada de escote delantero 1/20 3,00 Aplomo de escote delantero 1,00 Espalda

Medio ancho de espalda 1/5 0,40 Subida de escote espalda 1,25 Aplomo de escote espalda 1,25 MANGA Largo de manga 3/8 -2,50 Contorno de manga 1/4 1/5 7,00 Bajada de copa 1/6 -1,50 Bajada de codo 1/2 2,00 Contorno de muñeca 1/5 PANTALÓN Largo de pantalón 2/3 -11,50 Bajada de tiro 1/20 1/4 14,00 Bajada de rodilla 1/4 1/4 8,00

(13)

Ancho de tiro - delantero 1/20 0,50 Ancho de tiro - espalda 1/10 1,00 Contorno de rodilla 1/2 6,00 Contorno de tobillo 1/2 1,00

TABLA D: INFANTIL-JUVENIL FEMENINA MEDIDAS A PARTIR DE LAS CUALES SE CALCULAN OTRAS MEDIDAS

Estatura Contorno pecho Contorno cintura Contorno cadera Bajada Sisa Largo manga Largo pantalón Bajada cadera Constante MEDIDAS COMUNES Bajada de cadera 1/10 1/5 -1/8 -3,00 Aplomo de sisa/copa 0,75 CUERPO

Comunes Delantero y Espalda Medio ancho de escote 1/20 2,50 Bajada de hombro 1/20 Largo de hombro 1/20 1/20 -0,10 Bajada de sisa 1/4 1,00 Delantero Largo de talle delantero 1/4 1,00 Medio ancho de pecho 1/5 -0,10 Bajada de escote delantero 1/20 3,00 Aplomo de escote delantero 1,00 Espalda

Medio ancho de espalda 1/5 0,40 Subida de escote espalda 1,25 Aplomo de escote espalda 1,25 MANGA Largo de manga 3/8 -2,50 Contorno de manga 1/4 1/5 7,00 Bajada de copa 1/6 -1,50 Bajada de codo 1/2 2,00 Contorno de muñeca 1/5 FALDA Largo de falda 3/10 PANTALÓN Largo de pantalón 2/3 -11,50 Bajada de tiro 1/18 1/1 5,00 Bajada de rodilla 1/4 1/4 7,50 Ancho de tiro - delantero 1/20 0,10 Ancho de tiro - 1/10 0,20

(14)

espalda

Contorno de rodilla 2/5 11,00

Contorno de tobillo 1/3 11,50

A continuación se muestran algunos ejemplos para una mejor comprensión de las Tablas. Para un bebé de 6 meses:

 Bajada de sisa = 1/4 contorno de pecho.

 Bajada de cadera = 1/20 estatura + 1/10 contorno de cadera.

 Largo de pantalón = 1/2 estatura + 2,00

Para la elaboración de Tablas de medidas industriales los valores obtenidos de las fórmulas se redondearán, como norma general, al múltiplo de 0,25 más cercano. Como excepción:

 Se redondearán al múltiplo de 0,10 más cercano:

 Medio ancho de escote

 Largo de hombro (excepto en la Tabla B)

 Medio ancho de pecho

 Bajada de escote delantero

 Medio ancho de espalda

 Contorno de muñeca

 Largo de falda (excepto en Tabla B)

 Ancho de tiro delantero (excepto en Tabla A)

 Ancho de tiro espalda (excepto en Tabla A)

 Contorno de rodilla

 Se redondearán a 0,50 cm:

 Perímetro craneal (en la Tabla A)

 Bajada de cadera (en Tabla B)

 Bajada de tiro (en Tabla C)

 Largo de pantalón (en Tablas C y D)

 Contorno de tobillo (en Tabla D)

Si el valor obtenido equidista de los múltiplos mayor y menor, se redondeará al mayor.

Aunque las siguientes medidas no sean necesarias para la elaboración de los diferentes patrones bases, y se excluyan de la tabla anterior, también se consideran medidas derivadas:

 Estatura séptima cervical-suelo: Medida tomada desde la vértebra séptima cervical, por el centro de la espalda hasta el suelo, con el individuo descalzo.

 Cintura al suelo: Medida tomada desde la cintura al suelo, con el individuo descalzo y por su parte lateral a lo largo de la pierna.

Medidas para patrones holgados:

Con estas medidas, que resumen las proporciones estándar de bebés, niños, niñas y jóvenes, se crearán los diferentes Patrones bases justas. Así pues, debemos tener en cuenta que para la realización de determinadas prendas se utilizarán Patrones bases holgados.

Para la construcción de patrones holgados, se modificarán ciertas medidas según la siguiente tabla: Medidas para patrones holgados Incremento

Contorno de pecho 4,00

(15)

Contorno de cintura 4,00

Ancho de pecho 1,00

Ancho de espalda 1,00

Contorno de manga 1,00

Bajada de copa 0,25

Tener en cuenta que el contorno de cintura sólo aumentará en los patrones de cuerpo. Nota: En temas posteriores se aumentará la información sobre los diferentes Patrones bases.

1.3.2. Obtención de Tablas

Una vez calculadas todas las medidas de las diferentes tallas, procederemos a su organización (obtención de Tablas).

Nuestras tablas comprenderán las tallas o edades: - 3, 6, 12, 18 y 24 meses.

- 3, 4, 5, 6, 8, 10, 12 y 14 años.

Es importante destacar que el método utilizado también nos permite crear Tablas industriales para la estatura deseada por cada empresa.

A continuación se muestran las siguientes Tablas de medidas:

 Tabla A: BEBÉS (3, 6, 12, 18 y 24 meses).

 Tabla B: INFANTIL (3, 4, 5 y 6 años).

 Tabla C: INFANTIL-JUVENIL MASCULINA (8, 10, 12 y 14 años).

 Tabla D: INFANTIL-JUVENIL FEMENINA (8, 10, 12 y 14 años).

Tabla A: bebés (en meses)

MEDIDAS FUNDAMENTALES 3 6 12 18 24 Dif.

Estatura 62,00 68,00 74,00 80,00 86,00 6,00

Contorno de pecho justo 46,00 48,00 50,00 52,00 54,00 2,00

Contorno de cintura 46,00 47,50 49,00 50,50 52,00 1,50

Contorno de cadera 48,00 50,00 52,00 54,00 56,00 2,00

MEDIDAS COMUNES 3 6 12 18 24 Dif.

Bajada de cadera 8,00 8,50 9,00 9,50 10,00 0,50

CUERPO 3 6 12 18 24 Dif.

Medio ancho de escote 4,00 4,20 4,40 4,60 4,80 0,20

Largo de hombro 5,40 5,80 6,20 6,60 7,00 0,40

Bajada de sisa 11,50 12,00 12,50 13,00 13,50 0,50

Delantero

Largo de talle delantero 16,50 18,00 19,50 21,00 22,50 1,50

(16)

Bajada de escote delantero 4,50 4,70 4,90 5,10 5,30 0,20

Espalda

Largo de talle espalda 15,50 17,00 18,50 20,00 21,50 1,50

Medio ancho de espalda 8,70 9,10 9,50 9,90 10,30 0,40

Cabeza Largo de cabeza 15,50 17,00 18,50 20,00 21,50 1,50 Perímetro craneal 42,00 44,00 46,00 48,00 50,00 2,00 MANGA 3 6 12 18 24 Dif. Largo de manga 22,00 24,00 26,00 28,00 30,00 2,00 Contorno de manga 19,00 20,00 21,00 22,00 23,00 1,00 Bajada de copa 6,00 6,25 6,50 6,75 7,00 1,25 Bajada de codo 13,00 14,00 15,00 16,00 17,00 1,00 Contorno de muñeca 8,80 9,20 9,60 10,00 10,40 0,40

MEDIDAS FALDA 3 6 12 18 24 Dif.

Largo de falda 16,80 19,20 21,60 24,00 26,40 2,40

MEDIDAS PANTALÓN 3 6 12 18 24 Dif.

Largo de pantalón 33,00 36,00 39,00 42,00 45,00 3,00

Bajada de tiro 14,00 15,00 16,00 17,00 18,00 1,00

Bajada de rodilla 18,00 20,50 23,00 25,50 28,00 2,50

Ancho de tiro delantero 2,50 2,75 3,00 3,25 3,50 0,25

Ancho de tiro espalda 6,50 7,00 7,50 8,00 8,50 0,50

Contorno de rodilla 29,80 31,00 32,20 33,40 34,60 1,20

Contorno de tobillo 26 27 28 29 30 1,00

Largo de pie 8,50 10,00 11,50 13,00 14,50 1,50

Ancho de pie 6,00 7,00 8,00 9,00 10,00 1,00

Tabla B: infantil (en años)

MEDIDAS FUNDAMENTALES 3 4 5 6 Dif.

Estatura 92,00 100,00 108,00 116,00 8,00

Contorno de pecho justo 56,00 58,00 60,00 62,00 2,00

Contorno de cintura 54,00 55,00 56,00 57,00 1,00

Contorno de cadera 58,00 60,00 62,00 64,00 2,00

MEDIDAS COMUNES 3 4 5 6 Dif.

Bajada de cadera 10,50 11,00 11,50 12,00 0,50

CUERPO 3 4 5 6 Dif.

Medio ancho de escote 5,00 5,20 5,40 5,60 0,20

Largo de hombro 7,25 7,75 8,25 8,75 0,50

Bajada de sisa 14,00 14,50 15,00 15,50 0,50

(17)

Largo de talle delantero 24,00 26,00 28,00 30,00 2,00

Medio ancho de pecho 10,70 11,10 11,50 11,90 0,40

Bajada de escote delantero 5,50 5,70 5,90> 6,10 0,20

Espalda

Largo de talle espalda 23,00 25,00 27,00 29,00 2,00

Medio ancho de espalda 11,20 11,60 12,00 12,40 0,40

MANGA 3 4 5 6 Dif. Largo de manga 33,00 36,00 39,00 42,00 3,00 Contorno de manga 23,50 24,25 25,00 25,75 0,75 Bajada de copa 7,25 7,75 8,25 8,75 0,50 Bajada de codo 18,50 20,00 21,50 23,00 1,50 Contorno de muñeca 10,80 11,20 11,60 12,00 0,40

MEDIDAS FALDA 3 4 5 6 Dif.

Largo de falda 28,50 31,50 34,50 37,50 3,00

MEDIDAS PANTALÓN 3 4 5 6 Dif.

Largo de pantalón 50,00 56,00 62,00 68,00 6,00

Bajada de tiro 18,00 19,00 20,00 21,00 1,00

Bajada de rodilla 30,00 33,50 37,00 40,50 3,50

Ancho de tiro delantero 3,20 3,30 3,40 3,50 0,10

Ancho de tiro espalda 6,40 6,60 6,80 7,00 0,20

Contorno de rodilla 35,80 37,00 38,20 39,40 1,20

Contorno de tobillo 31,00 32,00 33,00 34,00 1,00

Tabla C: infantil-juvenil masculina

Estatura 128,00 140,00 152,00 164,00 12,00

Bajada de cadera 12,50 13,00 13,50 14,00 0,50

CUERPO 8 10 12 14 Dif.

Bajada de hombro 3,25 3,50 3,75 4,00 0,25

Largo de hombro 9,50 10,40 11,30 12,20 0,90

Bajada de sisa 17,00 18,50 20,00 21,50 1,50

Delantero

(18)

Bajada de escote delantero 6,20 6,50 6,80 7,10 0,30

Espalda

Bajada de tiro 21,00 21,50 22,00 22,50 0,50

Tabla D: infantil-juvenil femenina

Estatura 128,00 140,00 152,00 164,00 12,00

Bajada de cadera 12,50 13,25 14,00 14,75 0,75

CUERPO 8 10 12 14 Dif.

Bajada de hombro 3,25 3,50 3,75 4,00 0,25

Largo de hombro 9,50 10,40 11,30 12,20 0,90

Bajada de sisa 17,00 18,50 20,00 21,50 1,50

Delantero

Medio ancho de pecho 12,70 13,90 15,10 16,30 1,20

Bajada de escote delantero 6,20 6,50 6,80 7,10 0,30

Espalda

(19)

MEDIDAS FALDA 8 10 12 14 Dif.

Largo de falda 38,40 42,00 45,60 49,20 3,60

Bajada de tiro 21,50 22,75 24,00 25,25 1,25

1.4. Del Patronaje Industrial a la Confección a Medida

Como hemos podido observar, una Tabla de medidas industrial se crea a partir de las medidas fundamentales y medidas derivadas calculadas.

Asimismo, a partir de las medidas fundamentales de una persona concreta, se podrán obtener las medidas derivadas para conseguir una Tabla de medidas personalizada.

Aunque se puedan crear patrones personalizados tomando sobre una persona sólo las medidas fundamentales y calculando a partir de ellas las derivadas, debemos tener en cuenta que cuantas más medidas secundarias tomemos o midamos directamente sobre el cuerpo de la persona (recordar el apartado 1.2.3) más exactos serán los patrones a obtener (pues no todos los cuerpos guardan las mismas proporciones).

A continuación crearemos como ejemplo una Tabla de medidas personalizada, propia de la Confección a Medida:

Toma y cálculo de medidas:

Con el bebé, niño o joven descalzo (recordar la “Posición del sujeto” del apartado 1.1), tomaremos las siguientes medidas:

Ejemplo para un bebé de 10 meses:

 Fundamentales: - Estatura = 71,00 cm.

- Contorno de pecho = 49,00 cm. - Contorno de cintura = 47,00 cm. - Contorno de cadera = 51,00 cm.

Estas medidas siempre deberán tomarse (debemos recordar que no tienen por qué guardar las proporciones industriales vistas).

(20)

 Derivadas:

- Largo de talle delantero = 18,75 cm. - Largo de manga = 25,00 cm.

- Largo de pantalón = 38,00 cm.

Para este ejemplo hemos tomado las medidas secundarias más determinantes para que los patrones se obtengan con mayor exactitud.

A partir de aquí, calcularemos las medidas derivadas que no sean constantes (ver el apartado 1.3.1): Medida común:

 Bajada de cadera = 1/20 estatura + 1/10 contorno de cadera = 8,75 cm. Comunes delantero y espalda:

 Medio ancho de escote = 1/10 contorno de pecho - 0,60 = 4,30 cm.

 Largo de hombro = 1/20 estatura + 1/20 contorno de pecho = 6,00 cm.

 Bajada de sisa = 1/4 contorno de pecho = 12,25 cm. Delantero:

 Medio ancho de pecho = 1/5 contorno de pecho - 1,00 = 8,80 cm.

 Bajada de escote delantero = 1/10 contorno de pecho - 0,10 = 4,80 cm. Espalda:

 Largo de talle espalda = 1/4 estatura = 17,75 cm.

 Medio ancho de espalda = 1/5 contorno de pecho - 0,50 = 9,30 cm. Cabeza:

 Largo de cabeza: 1/4 estatura =17,75 cm.

 Perímetro craneal: 1/6 estatura + 1/2 contorno de pecho + 8,50 = 45 cm. Manga:

 Contorno de manga = 1/2 contorno de pecho - 4,00 = 20,50 cm.

 Bajada de copa = 1/8 contorno de pecho + 0,25 = 6,50 cm.

 Bajada de codo = 1/2 largo de manga + 2,00 = 14,50 cm.

 Contorno de muñeca = 1/5 contorno de pecho - 0,40= 9,40 cm. Falda:

 Largo de falda = 2/5 estatura - 8,00 = 20,40 cm. Pantalón:

 Bajada de tiro = 1/4 largo de pantalón + 1/2 bajada de cadera +1,75=15,75 cm.

 Bajada de rodilla = largo de pantalón - 1/4 contorno de cadera -3,00 =22,25 cm.

 Ancho de tiro delantero = 1/8 contorno de cadera - 3,50 = 3,00 cm.

(21)

 Contorno de rodilla = 3/5 contorno de cadera + 1,00 = 31,60 cm.

 Contorno de tobillo = 1/2 contorno de cadera + 2,00 = 27,50 cm.

 Largo de pie = 1/4 estatura - 7,00 = 10,75 cm.

 Ancho de pie = 1/4 estatura - 1/4 contorno de pecho + 2,00 = 7,50 cm. Tabla de medidas:

Añadiendo a las anteriores las medidas constantes, obtendremos la Tabla personalizada completa. A continuación crearemos nuestra tabla personalizada con todas las medidas fundamentales y derivadas: Tabla de medidas personalizada para 71 cm. de estatura

MEDIDAS FUNDAMENTALES

Estatura 71,00

Contorno de pecho justo 49,00

Contorno de cintura 47,00 Contorno de cadera 51,00 MEDIDAS COMUNES Bajada de cadera 8,75 Aplomo de sisa/copa 0,50 CUERPO

Medio ancho de escote 4,30

Largo de hombro 6,00

Bajada de sisa 12,25

Delantero

Largo de talle delantero 18,75

Medio ancho de pecho 8,80

Bajada de escote delantero 4,80 Aplomo de escote delantero 0,50 Espalda

Largo de talle espalda 17,75

Medio ancho de espalda 9,30

Subida de escote espalda 1,00 Aplomo de escote espalda 0,75

Largo de cabeza 17,75 Perímetro craneal 45,00 MANGA Largo de manga 25,00 Contorno de manga 20,50 Bajada de copa 6,50 Bajada de codo 14,50 Contorno de muñeca 9,40 MEDIDAS FALDA Largo de falda 20,40

(22)

MEDIDAS PANTALÓN

Largo de pantalón 38,00

Bajada de tiro 15,75

Bajada de rodilla 22,25

Ancho de tiro delantero 3,00

Ancho de tiro espalda 7,75

Contorno de rodilla 31,60

Contorno de tobillo 27,50

Largo de pie 10,75

Ancho de pie 7,50

2.1. Conocimientos básicos de Geometría

Después de tener una visión global sobre el Patronaje Industrial, serán necesarios unos conocimientos básicos de Geometría que se utilizarán y nos ayudarán en la construcción de patrones.

 Ángulo: Abertura entre dos líneas o planos que se cortan entre sí.

 Área: Superficie comprendida dentro de un perímetro.

 Bisectriz: Línea que pasa por el vértice de un ángulo y lo divide en dos partes iguales.

 Curva: Línea entre cuyos puntos no hay ninguno que tenga la misma dirección que el contiguo.

 Línea: Extensión continúa de una sola dimensión.

 Paralela: Líneas o planos equidistantes entre sí y que por más que se prolonguen no pueden encontrarse.

 Perímetro: Línea o conjunto de líneas que limitan una figura o una superficie. Contorno de una figura.

 Perpendicular: Recta o plano que forma ángulo recto con otra recta o plano

 Rectángulo: Cuadrilátero que tiene los cuatro ángulos rectos (de 90º) y los lados iguales dos a dos.

2.2. Conocimientos básicos de Patronaje

 Aplomo: Señal que se hace en los puntos más significativos de los patrones bases (cintura, bajada de cadera, etc.) o a una cierta distancia de éstos.

 Embebido: Recogido de la tela sobrante sin que se formen pliegues con el fin de que la pieza embebida tenga las mismas dimensiones que la pieza a la que se va a unir.

 Pinza: Es un pequeño pliegue cosido que termina en punta. Su función es la de conseguir una mejor adaptación de la prenda a las formas del cuerpo (cadera, pecho,...). La pinza se dibuja abierta en los patrones bases, siendo el largo de pinza la altura de la misma, y la profundidad de pinza la anchura.

 Piquete: Señal, corte o muesca que se da en las costuras de un patrón o tejido para facilitar el montaje y costura de una prenda. También corte que se da a la tela para que ésta no tire.

 Sisa: Medida circular de la parte de una prenda a la que se adapta la manga y permite el paso del brazo. El hueco de sisa es la medida vertical que va desde el final del hombro hasta la parte baja de la axila.

 Tapeta: Pieza de tela con la que se cierra una abertura. Esta pieza también se puede emplear para tapar o cubrir una determinada zona de una prenda (tapeta para botones, por ejemplo).

 Tiro: En un pantalón o falda pantalón es la distancia entre la parte en que se unen las piernas y la cintura o cinturilla.

 Vista: Pieza que queda en el interior de la prenda y que parte del mismo patrón que ésta. Se utilizan tanto para formar la solapa en determinados modelos como para rematar y dar un buen acabado.

 Vivo: Tira de tejido al bies que se coloca para rematar la prenda, sustituyendo a la vista. También se utilizan estas tiras para rematar aberturas y formar así bolsillos y ojales. patrones bases de cuerpo.

2.3. Patrones Bases

(23)

2.3.1. Definición de Patrón Base 2.3.2. Patrón Base de Espalda 2.3.3. Patrón Base de Delantero 2.3.4. Patrón Base de Manga 2.3.5. Bases con Cadera 2.3.6. Bases de Falda 2.3.7. Bases de Pantalón 2.3.8. Patrones Bases Holgados

2.3.1. Definición de Patrón Base

Se llama Patrón base al realizado con las medidas anatómicas y representa la configuración de la persona, indicando lo que no cambia con la moda (escote, sisa, ancho de hombro, etc.).

Los Patrones bases (que indican los puntos inalterables del cuerpo) constituyen el fundamento desde el cual se confecciona todo el vestuario, sea cual sea su forma y aspecto, porque esos patrones contienen las medidas exactas del cuerpo de la persona.

Por tanto, los Patrones bases no tienen las medidas definitivas de cualquier prenda de vestir, tienen la medida del cuerpo de la persona. Corresponden a una prenda lisa, ajustada, sencilla, sin ninguna forma especial.

Este tipo de patrón se divide en cuatro partes bien definidas: cuerpo, manga, falda y pantalón:

 Patrón de cuerpo: es el que representa el dibujo del tronco desde la base del cuello hasta la cintura. El patrón de cuerpo con cadera, representa el dibujo desde la base del cuello hasta la cadera.

 Patrón de manga: es el correspondiente al brazo.

 Patrón de falda: es el que marca desde la cintura hasta el bajo de la falda.

 Patrón de pantalón: comprende desde la cintura hasta el bajo del pantalón.

Antes de realizar los patrones bases se tiene que tener en cuenta que el cuerpo humano es simétrico con respecto a su anchura. Bastará realizar sólo el patrón de un lado del cuerpo, es decir, medio patrón del cuerpo, falda o pantalón (de delantero y espalda) y una sola manga.

Una vez expuesto esto, pasaremos a la realización de los distintos patrones bases. Para ello, partiremos siempre de un rectángulo, que realizaremos con una medida horizontal o de contorno y una medida vertical o de largo.

Trabajaremos con las tallas de 6 meses y 12 años femenina.

2.3.2. Patrón Base de Espalda

Figuras 1 y 2:

Realizar un rectángulo A B C D, tal que: A B: 1/4 del contorno de pecho.

(24)

A C: largo de talle.

Cada uno de los lados se identificará de forma que: A B: hombro y escote.

B D: línea de centro espalda. A C: costado y sisa.

C D: línea de cintura.

Todas las medidas de contorno o de ancho se situarán en el rectángulo desde la línea de centro espalda hacia el costado.

RECTÁNGULO BASE DE ESPALDA T. 6 MESES

RECTÁNGULO BASE DE ESPALDA T. 12 AÑOS (FEMENINA)

FIGURA 1 FIGURA 2

Figuras 3 y 4:

Construir el hueco de sisa: B E: medio ancho de espalda.

(25)

A F: bajada de sisa. Dibujar el escote:

B G: medio ancho de escote. B G’= G G’: subida de escote.

Curva de escote: partir en recto los centímetros indicados como aplomo desde el punto B y después continuar en curvo hasta G’.

Hombro:

Para trazar el hombro, se marcará la bajada de hombro dentro del hueco de sisa. Tener en cuenta que la bajada de hombro total deberá medirse desde la subida de escote. Así:

G’ E’: bajada de hombro.

E E’: bajada de hombro – subida de escote.

A partir de G’ trazaremos la medida del largo de hombro, cortando en la bajada de hombro (punto H). Aplomo de sisa:

I: 1/2 de E’ F’.

Dibujar la curva de sisa, desde el punto H, pasando por I y terminando en F. Cintura:

D M: 1/4 del contorno de cintura.

PATRÓN BASE DE ESPALDA

(26)

FIGURA 3 FIGURA 4

2.3.3. Patrón Base de Delantero

Figuras 5 y 6:

Realizar un rectángulo A B C D, tal que: A B: 1/4 del contorno de pecho justo. A C: largo de talle.

Cada uno de los lados se identificará de forma que: A B: hombro y escote.

A C: línea de centro delantero. B D: costado y sisa.

C D: línea de cintura.

Todas las medidas de contorno o de ancho se situarán en el rectángulo desde la línea de centro delantero hacia el costado.

(27)

RECTÁNGULO BASE DE DELANTERO T. 6 MESES

RECTÁNGULO BASE DE DELANTERO T. 12 AÑOS (FEMENINA)

FIGURA 5 FIGURA 6

Figuras 7 y 8:

Construir el hueco de sisa: A E: medio ancho de pecho. B F: bajada de sisa.

Dibujar el escote:

A G: medio ancho de escote. A G’: bajada de escote.

Dibujar la curva de escote: Dibujar en recto los centímetros indicados como aplomo desde el punto G’ y luego continuar en curvo hasta el punto G.

(28)

Se marcará la bajada de hombro dentro del hueco de sisa (puntos E y E’). A partir de G trazaremos la medida del largo de hombro, cortando en la bajada de hombro (punto H).

Aplomo de sisa: I: 1/2 de E’ F’.

Dibujar la curva de sisa, desde el punto H, pasando por I y terminando en F. Mantener desde J hasta F en recto (aplomo de sisa/copa).

Cintura:

C M: 1/4 del contorno de cintura. Costado:

Mediremos en la espalda la línea F M y pasaremos esta medida al delantero, F M’. Unir M’ hasta la línea de cintura en suave curva. De esta forma los costados delantero y trasero tendrán la misma medida.

PATRÓN BASE DE DELANTERO T. 6 MESES

PATRÓN BASE DE DELANTERO T. 12 AÑOS (FEMENINA)

(29)

2.3.4. Patrón Base de Manga

Figuras 9 y 10:

Realizar un rectángulo A B C D, tal que: A B: contorno de manga.

A C: largo de manga o largo de brazo.

Dividir el ancho del rectángulo en cuatro partes iguales y obtener: G G’: línea de sangría (delantero).

H H’: línea de centro. I I’: línea de codo (espalda).

RECTÁNGULO BASE DE MANGA

(30)

FIGURA 9 FIGURA 10 Figuras 11 y 12:

Situar las líneas de bajada de copa, E E’ y bajada de codo, F F’ siendo: A E: bajada de copa.

A F: bajada de codo. Trazar la curva de copa:

Para el trazado de esta curva tendremos que localizar los puntos J y K en las líneas de sangría y codo, respectivamente:

 Tablas A y B: a la tercera parte de la bajada de copa + 0,50 cm.

 Tablas C y D: a la tercera parte de la bajada de copa + 1 cm. Unir en línea recta los puntos: J E y K E’.

(31)

En 1/2 de J E, escuadrar y trazar una perpendicular (punto L) de:

 Tablas A y B: 1 cm.

 Tablas C y D: 1,25 cm.

En 1/2 de K E’, escuadrar y trazar una perpendicular (punto M) de:

 Tablas A y B: 0,50 cm.

Dibujar la curva de copa pasando por los puntos E L J H K M E’. Mantendremos en recto a partir del punto E los centímetros indicados como aplomo de sisa/copa y 0,50 cm. a cada lado del punto H (aplomos).

Contorno de muñeca:

La medida del contorno de muñeca o bocamanga, puntos N N’, se repartirá a cada lado del punto H’. Unir N E y N’ E’. Estas líneas corresponderán al largo interior del brazo.

Por último, compararemos las curvas de la copa con las sisas de los cuerpos, pudiendo quedar algo más holgada la copa de la manga.

Esta holgura, que servirá de embebido, no podrá exceder de:

 1,50 cm. para bebés (Tabla A).

 2,50 cm. para niños y niñas (Tabla B).

 3,00 cm. para niños/as a partir de 8 años y jóvenes (Tablas C y D). PATRÓN BASE DE MANGA

(32)

FIGURA 11 FIGURA 12

2.3.5. Bases con Cadera

2.3.5. Bases con cadera

Para realizar el patrón base de cuerpo con cadera, se le añadirá a los rectángulos de cuerpo (espalda y delantero) otro rectángulo con las medidas de la cadera (contorno y bajada).

ESPALDA (Figuras 13 y 14).

Realizar un rectángulo D C’ P O a partir de la línea de cintura tal que: D C’: 1/4 del contorno de cadera.

D P: bajada de cadera. Costado:

(33)

Unir los puntos O M (punto del contorno de cintura) en línea curva. PATRÓN BASE DE ESPALDA CON CADERA

T. 6 MESES PATRÓN BASE DE ESPALDA CON CADERA T. 12 AÑOS (FEMENINA)

FIGURA 13 FIGURA 14

DELANTERO (Figuras 15 y 16).

Realizar un rectángulo C D’ O P a partir de la línea de cintura tal que: C D’: 1/4 del contorno de cadera.

C O: bajada de cadera. Costado:

(34)

M M’ = P P’. Aunque puede variar en el delantero (al comparar costados delantero y espalda). Unir los puntos P’ M’ en línea curva.

Si el patrón lo necesitara, suavizar el costado con leve curva en el punto de la cintura (unión de cuerpo y cadera).

Comparar costados y rectificar en el delantero (si los costados no tuvieran la misma medida). PATRÓN BASE DE DELANTERO CON CADERA

T. 6 MESES

PATRÓN BASE DE DELANTERO CON CADERA T. 12 AÑOS (FEMENINA)

FIGURA 15 FIGURA 16

(35)

DELANTERO Y ESPALDA.

RECTÁNGULO BASE DE FALDA T. 12 AÑOS JUSTA (FEMENINA)

Figura 17:

Realizar un rectángulo A B C D, tal que: A B: 1/4 del contorno de cadera. A C: largo de falda.

FIGURA 17

Figuras 18 y 19:

A E: 1/4 del contorno de cintura.

A F: bajar en la línea de centro (punto de la cintura), 0,50 cm. en el patrón de delantero y 1,00 cm. en el de espalda.

Dibujar la cintura:

Escuadrar en el punto F y mantener en recto 2,00 cm. aproximadamente. Continuar con leve curva hasta E. A J: bajada de cadera.

(36)

Trazar la línea de cadera J J’.

Dibujar la curva de cadera uniendo los puntos E y J’.

Punto K: subir 0,50 cm. en el bajo del costado (largo de la falda). Comparar costados y rectificar si fuera necesario.

PATRÓN BASE DE FALDA

DELANTERO T. 12 AÑOS JUSTA ESPALDA T. 12 AÑOS JUSTA PATRÓN BASE DE FALDA

FIGURA 18 FIGURA 19

2.3.7. Bases de Pantalón

DELANTERO.

(37)

Realizar un rectángulo A B C D, tal que: A B: 1/4 del contorno de cadera. A C: largo de pantalón.

RECTÁNGULO BASE DE PANTALÓN T. 6 MESES

RECTÁNGULO BASE DE PANTALÓN T. 12 AÑOS JUSTA (FEMENINA)

FIGURA 20 FIGURA 21

Figuras 22 y 23: A E: bajada de cadera. Trazar la línea de cadera E E’.

(38)

A F: bajada de tiro. Trazar la línea de tiro F F’. A G: bajada de rodilla. Trazar la línea de rodilla G G’.

El tiro se desplazará levemente a partir de los 8 años (tablas C y D). Para ello, mediremos 1 cm. desde B y obtendremos el punto H.

A partir de la línea de tiro se situará el ancho de tiro delantero, puntos F’ F’’.

Unir en recto desde B (tablas A y B) o H (tablas C y D) hasta F’. Desde 1/3 de la medida de esta línea (punto I), trazar la curva de tiro hasta el punto F’’.

Posicionar la línea de planchado:

Ésta se sitúa en 1/2 del ancho total F F’’, es decir, el ancho del rectángulo más el ancho de tiro delantero (punto J).

Escuadrar y prolongar hasta obtener los puntos J’ (en la cintura) y J’’ (en el bajo del pantalón). Dibujar la curva de cintura:

Desde B (para las tablas A y B) o H (tablas C y D) medir 1/4 del contorno de cintura (punto K). Dibujar la curva de cadera uniendo los puntos K y E.

Colocar en la línea del bajo, C D, la mitad del contorno de tobillo – 2,00 cm. Esta medida la centraremos a ambos lados de la línea de planchado (puntos O O’).

En la línea de rodilla, situar la mitad del contorno de rodilla – 2,00 cm., centrándolo a partir de la línea de planchado (puntos P P’).

Unir en ligera curva los puntos F P’ y F’’ P. Unir en recto los puntos P’ O’ y P O.

PATRÓN BASE DE PANTALÓN DELANTERO T. 6 MESES JUSTA

PATRÓN BASE DE PANTALÓN

(39)

FIGURA 22 FIGURA 23 ESPALDA.

Figuras 24 y 25: Prolongar las líneas de:

 Cintura, A B (por el costado).

 Cadera, E E’ (por el costado).

 Tiro, F F’ (por tiro y costado).

 Planchado (por la parte superior). Inclinar la línea de centro o tiro: Desde F’ a Q medir:

 Tablas A y B: 1,50 cm.

(40)

Desde B se obtendrá el punto H. Ambos puntos distarán:

 Tabla A: 2,50 cm.

 Tabla B: 3,00 cm.

Unir los puntos Q y H. Prolongar la línea obtenida los siguientes centímetros para obtener el punto H’:

A partir de Q situaremos el ancho de tiro espalda (punto F’’).

Trazaremos la curva de tiro desde I (1/3 de la medida entre H’ y Q) hasta F’’. Cintura:

Trazar la cintura en recto desde H’ hacia la línea A B, de forma que H’ K mida 1/4 del contorno de cintura. El punto K debe coincidir en la línea A B.

Prolongar la línea de planchado hasta que corte la cintura (punto J’). Costado:

En la prolongación de la línea de cadera, medimos la distancia F’ Q (punto R).

En la prolongación de la línea de tiro (hacia el costado), medimos la distancia F’ Q (punto S). Dibujar la curva de cadera uniendo los puntos K y R. Unir en recto o en leve curva R y S.

Colocar en la línea del bajo, la mitad del contorno de tobillo + 2,00 cm. Esta medida la centraremos a ambos lados de la línea de planchado (puntos O O’).

En la línea de rodilla, situar la mitad del contorno de rodilla + 2,00 cm. Centrar la medida obtenida a ambos lados de la línea de planchado (puntos P P’).

Unir en curva los puntos S P’ y F’’ P. Unir en recto los puntos P’ O’ y P O.

Comparar las curvas de entrepierna (delantero y espalda) y las curvas de cadera. Si no coincidieran, rectificar en la espalda (punto T).

PATRÓN BASE DE PANTALÓN

(41)

FIGURA 24 FIGURA 25

2.3.8. Patrones Bases Holgados

Cuando las prendas a confeccionar deban quedar sueltas (abrigos, chaquetas, cazadoras, etc.) o se realicen con tejidos gruesos, se utilizarán los Patrones bases holgados.

Como ya vimos en el apartado 1.3.1, para la construcción de Patrones holgados se modificarán o incrementarán las siguientes medidas:

Medidas para patrones holgados Incremento

Contorno de pecho 4,00

Contorno de cadera 4,00

Contorno de cintura 4,00

(42)

Ancho de espalda 1,00

Contorno de manga 1,00

Bajada de copa 0,25

Debemos tener en cuenta que el contorno de cintura sólo aumentará o se modificará en los patrones de cuerpo.

Así pues, los diferentes patrones bases holgados se realizarán de igual forma que los justos, partiendo de los incrementos anteriores.

2.4. Industrialización

2.4.1. Definición

2.4.2. Puntos que se industrializan 2.4.3. Industrialización mínima 2.4.4. Ejemplos de industrialización

2.4.1. Definición

Se llama Industrialización a la modificación de los patrones bases. Dicha modificación consiste en dar a los distintos patrones las holguras necesarias para transformarlos en camisas, vestidos, chaquetas, abrigos, etc.

2.4.2. Puntos que se industrializan

Figura 26: Los puntos del patrón base que se industrializan son:

 Patrón de cuerpo:

- Centro – escote (punto A). - Hombro – escote (punto B). - Hombro – sisa (punto C). - Sisa – costado (punto D). - Cintura – costado (punto E). - Cadera – costado (punto F).

 Patrón de manga:

- Bajada de copa (puntos G y G’). - Contorno de muñeca (puntos H y H’).

Los movimientos que pueden seguir dichos puntos son:

 Patrón de cuerpo:

(43)

- Hombro – escote: podrá entrar sobre la línea inclinada del hombro.

- Hombro – sisa: podrá subir en recto y entrar o salir siguiendo la nueva inclinación de la línea de hombro. Tener en cuenta que para obtener el largo de hombro industrializado se deberá hallar la diferencia entre el largo de hombro y la medida de industrialización del punto hombro – escote. La medida resultante se deberá sumar o restar a la de industrialización del punto hombro – sisa, consiguiendo, de este modo, el largo de hombro industrializado.

- Sisa – costado: bajará y saldrá en recto para dar más volumen y amplitud al contorno de la prenda. - Cintura – costado: principalmente saldrá en recto, aunque también podrá subir o bajar sobre la inclinación del costado y cadera para acortar o alargar el talle.

- Cadera – costado: saldrá principalmente en recto, pudiendo también subir por la nueva inclinación de la curva de cadera o bajar en recto.

 Patrón de manga:

- La bajada de copa variará tanto de ancho (contorno de manga) como de largo. Según lo que se mueva el punto sisa – costado, así crecerá la manga. Lo que baje el punto sisa – costado se aumentará dos veces en el contorno de la manga, y lo que salga dicho punto se bajará o aumentará en la bajada de copa.

- Con estas nuevas medidas de contorno y bajada de copa, construiremos la manga industrializada de igual manera que la base.

- Los puntos pertenecientes a la muñeca podrán salir en recto para aumentar el contorno. También podrían subir sobre la línea inclinada o bajar, para acortar o alargar la manga.

Hay que tener en cuenta que la copa también podrá modificarse en los siguientes casos:

- Si el punto hombro – sisa entrara una medida considerable, el hombro se haría más pequeño, por lo que habría que subir o aumentar la copa de la manga.

- Si el punto hombro – sisa saliera más de 2,50 cm., la copa se acortaría (como veremos en la manga de sisa caída).

Para obtener mayor holgura en el contorno de muñeca, se sumarán los siguientes centímetros al contorno de muñeca base:

Nota: Estos son los movimientos que pueden seguir los puntos a industrializar, aunque dependiendo del modelo y la moda, se industrializarán sólo los necesarios con las medidas convenientes.

(44)

FIGURA 26

2.4.3. Industrialización mínima

Para cada tipo de prenda se establece una Industrialización mínima, variable según la tendencia en moda, diseño y función de la prenda, intención del industrial, etc.

En la industrialización que a continuación vamos a detallar observaremos la función de cada prenda teniendo en cuenta las diferencias entre ellas (aunque siempre será necesario tener en cuenta los puntos anteriores). Industrialización mínima en prendas de punto para bebés

Peleles, polainas, camisetitas, etc. en algodón y/o poliéster, principalmente. Centro – escote – espalda:

Centro – escote – delantero: baja 0,25 cm. Hombro – escote: entra 0,25 cm.

Hombro – sisa:

Sisa – costado: baja 0,50 cm. y sale 0,50 cm.

Cintura – costado: sale lo necesario para que el costado quede en recto (paralelo al centro). Cadera – costado: sale lo necesario para que el costado quede en recto.

(45)

Industrialización mínima para vestidos y camisas: Centro – escote – espalda:

Centro – escote – delantero: baja 0,25 Hombro – escote:

Hombro – sisa:

Sisa – costado: baja 1,00 cm. y sale 1,50 cm. Cintura – costado: sale 2,00 cm.

Cadera – costado: sale 1,50 cm.

En camisas (sobre todo de bebés, infantil y juvenil masculino) el costado suele ser totalmente recto. Contorno de muñeca:

- 2,50 cm. para la tabla A. - 3,00 cm. para la tabla B. - 3,50 cm. para las tablas C y D.

Industrialización mínima para prendas de abrigo: Centro – escote – espalda: baja 0,25 cm.

Centro – escote – delantero: baja 0,50 cm. Hombro – escote: entra 0,50 cm.

Hombro – sisa: sube de 0,50 a 0,75 cm. y sale de 0,50 a 1,00 cm. Sisa – costado: baja de 2,00 a 2,50 cm. y sale 2,50 cm.

Cintura – costado: sale 2,50 cm. Cadera – costado: sale 2,00 cm.

En determinados modelos de chaquetones, chaquetas... el costado suele ir en recto. Contorno de muñeca:

- 3,00 cm. para la tabla A. - 4,00 cm. para la tabla B. - 4,50 cm. para las tablas C y D.

(46)

Poner hombro sobre hombro (delantero y espalda) y rectificar las curvas de sisas. Suavizar el pico del hombro si se formara o fuera necesario.

2.4.4. Ejemplos de industrialización

Ejemplo 1: Patrones hasta la cintura. (Fig. 27). A: Centro – escote – delantero, baja 2,00 cm. A: Centro – escote – espalda, baja 1,50 cm. B: Hombro – escote, entra 1,00 cm.

C: Hombro – sisa, sube 0,50 y sale 0,75 cm. D: Sisa – costado, baja 1,25 y sale 1,25 cm. E: Cintura – costado, sale 0,75 cm.

FIGURA 27 Ejemplo 2: Patrones con cadera. (Fig. 28).

A: Centro – escote – delantero, baja 3,00 cm. A: Centro – escote – espalda, baja 1,00 cm. B: Hombro – escote, entra 1,25 cm.

(47)

D: Sisa – costado, baja 2,00 y sale 2,00 cm. E: Cintura – costado, sale 1,50 cm.

F: Cadera – costado, sale 1,00 cm.

FIGURA 28

2.5. Información

2.5.1. Posición del patrón sobre el tejido 2.5.2. Identificación de cada pieza

Cada patrón debe llevar una información para poder identificarlo. Para ello debemos saber la posición en la que se situará en el tejido, la cantidad de piezas que debemos cortar, etc.

(48)

Si miramos cualquier tela con lupa, descubriremos que está formada por una serie de hilos que se anudan y enlazan entre sí. Técnicamente llamamos a estos hilos trama y urdimbre. A través de las diversas formas de entrecruzar los hilos, se conseguirán los distintos tejidos.

Según la posición del patrón sobre la tela, podremos apreciar el entrecruzado de los hilos de distintas maneras. La firmeza de la prenda también variará dependiendo de la posición de dicho patrón sobre el tejido. Hilo

Nos da la firmeza de la tela. Los hilos se aprecian longitudinales, a lo largo del tejido.

Por ejemplo, si queremos cortar la espalda de una prenda, el centro de la misma tendrá que estar al hilo. Así conseguiremos que la prenda no se descuelgue y tenga su máxima firmeza.

Para indicar que cortaremos al hilo un determinado patrón, utilizaremos una flecha vertical. Contrahilo

Es el conjunto de hilos que se cruzan en sentido perpendicular al hilo, y por tanto se aprecian transversales. Aunque posee bastante firmeza, no da tanta como el hilo.

Una flecha horizontal nos indica que el patrón deberá cortarse al contrahilo. Bies

Es el conjunto de hilos que hacen diagonal con el hilo. El tejido resulta de esta manera muy flexible.

Si cortásemos al bies una espalda, veríamos como se descuelga y estira. El bies sólo se utiliza para cortar aquellas piezas que queremos que tengan algo de flexibilidad (cuellos, ribetes...).

Para indicar que cortaremos un patrón al bies, utilizaremos una flecha diagonal. Esta flecha de indicación podrá tener:

 Sentido único (una sola punta): si al insertar el patrón en una tela sólo podemos hacerlo en una dirección o sentido.

 Sentido doble (dos puntas): si podemos insertar el patrón en cualquiera de las dos direcciones o sentidos.

El estampado del tejido será el principal factor a tener en cuenta en la colocación o inserción de patrones. Figura 29: Diferentes posiciones y corte de un mismo patrón (en tejido rayado).

(49)

FIGURA 29

2.5.2. Identificación de cada pieza

Una vez conocida la dirección en que debe ir cortada cada pieza de un modelo, tendremos que recurrir a su identificación.

Modelo

Se dará un nombre o un número a las piezas de un mismo modelo. Talla

Número o nombre de talla que estamos realizando. Pieza

Nombre de la pieza (espalda, manga, costadillo...). Número de piezas

Indicaremos el número de piezas que queremos obtener. Simetría

(50)

 Crear pieza: cuando queremos obtener otro patrón totalmente simétrico e invertido al que tenemos (encontrándonos, por tanto, con dos patrones).

 Desdoblar: cuando queremos ver el patrón o la pieza en su totalidad, desdoblado (no en su mitad). Figura 30: A continuación se muestra un patrón de manga con sus correspondientes datos de identificación.

EJEMPLO DE IDENTIFICACIÓN

FIGURA 30

Tema 3. Informatización I.

Para informatizar el sistema de patronaje mostrado, recomendamos el uso de Patroneo, desarrollado originalmente por el Departamento de Informática de nuestro Centro.

Patroneo es una aplicación de CAD orientada a la Industria de la Confección. Su finalidad principal es incorporar toda la potencia y exactitud del tratamiento informático a las tareas básicas del Patronaje: construcción, transformaciones, escalado y marcada.

(51)

Patroneo funciona en el entorno de AutoCAD, el programa de Diseño Asistido por Ordenador más utilizado en el mundo, lo que garantiza una sólida base de cálculo y edición, así como la conexión de Patroneo con todo tipo de dispositivos periféricos (digitalizadores, plotters, máquinas de corte, etc.) y la compatibilidad con otras aplicaciones de CAD.

3.1. Órdenes a seguir para la realización de patrones

Para la realización de los diferentes patrones bases y las transformaciones básicas como la industrialización, se utilizarán las siguientes Barras de herramientas de Patroneo:

 Barra de herramientas General: permite la utilización de órdenes para guardar, crear dibujos, obtener referencias a objetos, realizar zooms, ventanas, etc.

 Barra de herramientas Dibujar: órdenes para trazar líneas, splines, círculos, paralelas, etc. (necesarias para trazar un patrón).

 Construcción: órdenes o comandos para formar patrones, enumerarlos, añadirles información, marcas, piquetes e hilo.

 Transformaciones: orden desplazar puntos (utilizada para industrializar).

 Edición: borrar, desplazar, duplicar, etc.

Nota: Consultar el Manual de Usuario de Patroneo y el Tutorial.

3.2. Módulo de Patrones bases

Patroneo Bases es un módulo de extensión de la aplicación Patroneo orientado a usuarios del Método EDA de Patronaje. Permite crear de una forma sencilla y rápida tablas de medidas completas, tanto Industriales como para Confección a Medida, a partir del mínimo de las cuatro medidas corporales fundamentales por talla, dibujando automáticamente los correspondientes patrones bases.

Patroneo Bases se compone de dos partes principales:

 Calculador de Medidas: Sistema que calcula automáticamente todas las medidas de los patrones a partir de la estatura y los contornos de pecho, cintura y cadera. Posteriormente, el usuario puede modificar si es necesario cualquiera de las medidas calculadas para un mayor ajuste de los patrones, ya sea a las medidas estándar de un sector de población específico o a las medidas tomadas a una persona concreta.

 Generador de Patrones: Dibuja automáticamente los patrones bases a partir de la tabla de medidas seleccionada. El usuario simplemente debe elegir la tabla de medidas, la talla o tallas a dibujar y el tipo de patrón.

El Generador de patrones de Patroneo Bases Infantil crea los siguientes patrones bases:

 Cuerpo: delantero y espalda con o sin cadera.

 Manga

 Falda: delantero y espalda.

 Pantalón: delantero y espalda.

Asimismo, es posible elegir entre tipo de patrón justo u holgado dependiendo del tipo de prenda a diseñar a partir de los patrones bases.

Nota: Consultar el Manual Patroneo Bases.

3.3. PatCAL: Calculador de medidas.

PatCal es una aplicación para Windows que permite obtener todas las medidas necesarias para la creación de patrones bases. Basta con introducir cuatro medidas principales (estatura y contornos de pecho, cintura y

(52)

cadera) y el programa calcula automáticamente el resto de las medidas siguiendo un innovador sistema que asegura la obtención de patrones ajustados a diferentes configuraciones corporales.

PatCAL Infantil calcula medidas para estaturas comprendidas entre 50 y 174/176 cm, lo que abarca aproximadamente desde 3 meses hasta 14 años. El sistema de cálculo varía en función de la estatura, acorde con la evolución de las proporciones corporales durante el crecimiento de los niños. A partir de cierta estatura, PatCAL Infantil diferencia además entre patronaje masculino y femenino.

PatCAL Infantil calcula medidas para los siguientes patrones bases:

 Cuerpo: delantero y espalda con o sin cadera.

 Manga

 Falda: delantero y espalda.

 Pantalón: delantero y espalda.

Asimismo, es posible elegir entre tipo de patrón justo u holgado dependiendo del tipo de prenda a diseñar a partir de los patrones base.

Nota: Consultar el Manual PatCAL Infantil.

Tema 4. Transformaciones básicas.

4.1. Patrones bases con pinza

Determinados modelos podrán llevar pinzas de talle y de cadera (generalmente modelos femeninos). Por tanto, los patrones bases deberán realizarse con dichas pinzas.

Medidas y posición de las pinzas: Tabla A (BEBÉS):

- Profundidad: 1,00 cm. en total, pues no entalla (su función es decorativa o estética). - Situación: medir a partir de las líneas de centro, 1/8 del contorno de cintura.

- Largo:

• en el talle delantero y espalda: 1/2 del largo de talle – 3,00 cm. • en la cadera: hasta 1/2 de la bajada de cadera.

Así pues, el largo irá variando según la talla (no es fijo).

 Tabla B (INFANTIL): - Profundidad: 1,00 cm.

- Situación: medir a partir de las líneas de centro, 1/8 del contorno de cintura – 0,25 cm. (más cerca del centro que del costado).

- Largo:

(53)

• en la cadera: 1/2 de la bajada de cadera.

 Tabla D (INFANTIL-JUVENIL FEMENINA):

- Profundidad: 1,50 cm. en el delantero y 2,00 cm. en la espalda. - Situación: 1/8 del contorno de cintura – 0,50 cm.

- Largo:

• en el talle delantero: 1/2 largo de talle – 4,50 cm. • en el talle espalda: 1/2 largo de talle – 3,50 cm. • en la cadera delantera: 1/2 bajada de cadera. • en cadera espalda: 2/3 de la bajada de cadera.

A continuación mostramos un ejemplo de los patrones bases de espalda y delantero con cadera y pinzas para la Talla 12 años:

(54)

ESPALDA (Figura 1).

Situación de la pinza: 1/8 contorno de cintura – 1,00 cm. (60,50/8 – 0,50 = 7,06).

A B: 7,10 cm.

Largo de pinza en el talle:

Largo de talle espalda/2 – 3,50 (38,00/2 – 3,50 = 15,50). B C: 15,50 cm.

Largo de pinza en la cadera:

2/3 de la bajada de cadera (14,00 x 2/3 = 9,33). B D: 9,30 cm.

Profundidad: 2,00 cm. que repartiremos a ambos lados de B.

B B’ = B B’’ = 1,00 cm.

Recordar que al contorno de cintura debemos aumentarle la profundidad de la pinza:

A E: 1/4 contorno de cintura + 2,00 cm.

(55)

DELANTERO (Figura 2).

Situación de la pinza: 1/8 contorno de cintura – 1,00 cm. (60,50/8 – 0,50 = 7,06).

A B: 7,10 cm.

Largo de pinza en el talle:

Largo de talle delantero/2 – 4,50 (39,00/2 – 4,50 = 15,00) B C: 15,00 cm.

Largo de pinza en la cadera:

1/2 de la bajada de cadera (14,00/2 = 7,00). B D: 7,00 cm.

Profundidad: 1,50 cm. que repartiremos a ambos lados de B.

B B’ = B B’’ = 0,75 cm.

Recordar que al contorno de cintura debemos aumentarle la profundidad de la pinza:

A E: 1/4 contorno de cintura + 1,50 cm.

4.2. Botonadura.

4.2.1. Definición

4.2.2. Tipos de botonaduras

4.2.3. Cruces y posición de botones 4.2.4. Ejemplos de botonaduras
