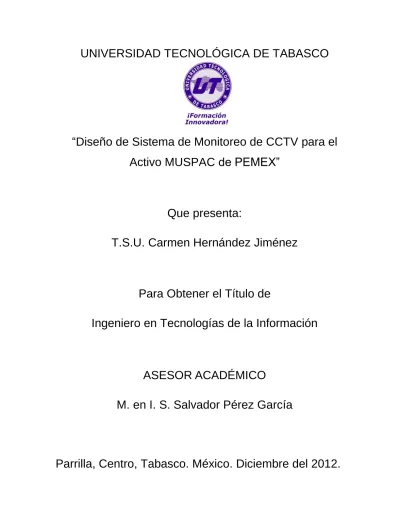

UNIVERSIDAD TECNOLÓGICA DE TABASCO

“Diseño de Sistema de Monitoreo de CCTV para el

Activo MUSPAC de PEMEX”

Que presenta:

T.S.U. Carmen Hernández Jiménez

Para Obtener el Título de

Ingeniero en Tecnologías de la Información

ASESOR ACADÉMICO

M. en I. S. Salvador Pérez García

i

Agradecimientos

A Dios por darme la vida y fuerza para cumplir mis metas.

A mis queridos padres, por su apoyo incondicional en los buenos y malos momentos de mi vida.

A mi hijo Brandon Alexis que con su gran amor, llena mi vida de felicidad.

A mis mejores amigos Mary, Jorge, Tilo Marín, Pepe.

Al Ingeniero Gabriel Darío por apoyarme en mi proyecto y proporcionarme los medio para la realización de este.

A la señora Mariana por apoyarme y aclarar mis dudas.

A los chicos de la Mesa de ayuda que me enseñaron parte de sus labores y por ayudarme a realizar mi proyecto.

A mis profesores: Salvador Pérez García (chava), Juan Gabriel Vargas Franco (Juanito), al profe Fco. Javier Velázquez Medellín (Pancho), al profe Cando, Ulin, Vera, y a cada uno y una que se esmeraron día a día por transmitir sus enseñanzas y compartirlas con todos nosotros.

ii

Dedicatoria

A mis padres Viviana Jiménez y Candelario Hernández que con su amor, apoyo y sacrificio, me enseñaron la importancia del estudio, así como el significado de la vida.

A mi muñequito por darme la fuerza y el valor de seguir luchando, por regalarme día a día su amor y por estar en mi vida en el mejor momento… y no me cansare de decirle lo mucho que lo amo.

A todos lo que confiaron en mí y me apoyaron moralmente alentándome para dar mi mejor esfuerzo y llegar a la meta en la que en un momento me propuse y está por culminar.

Los sueños se alcanzan siguiéndolos hasta hacerlos realidad….

iii

RESUMEN

El proyecto se desarrollara en un tiempo estimado de 4 meses, dentro del cual se establecerá una retroalimentación hacia el cliente cada 3 semanas, para que observe cómo va el proyecto y si desea hacer una modificación o añadir alguna otra cosa. La programación de actividades está asignada dentro del software de planeación de proyectos Microsoft Office Project.

De acuerdo a las expectativas del cliente, se comparara lo planeado con el resultado final y de acuerdo a eso el cliente determinara si está satisfecho con el resultado final.

El presente trabajo tiene como objetivo el diseño de un sistema de circuito cerrado de televisión (SCCTV) para el control de accesos peatonal y vehicular del Activo MUSPAC, el mismo que permitirá aumentar el nivel de seguridad en la empresa

El sistema de CCTV vigilará el área administrativa, talleres, bodega, y área operativa. Identificando situaciones anormales y de intrusión mediante la utilización de cámaras IP de video ubicadas en sitios estratégicos dentro del Activo MUSPAC, para controlar y vigilar el ingreso y salida del personal y vehículos a dichas instalaciones.

Para almacenar el video se propone hacerlo mediante un grabador de red (DVR)y Delta V que es el software encargado de gestionar y almacenar el video de manera continua o segmentos de video cuando ocurre una alarma o evento. El video grabado se podría visualizar en modo normal, rápido o cámara lenta; además de que permitirá exportar para tener un respaldo de las grabaciones.

El personal que labora permanentemente en el Activo MUSPAC ingresará mediante un número de identificación personal (PIN), mientras que todo visitante o persona que llegue al sitio no regularmente, será registrada y recibirá una tarjeta de identificación temporal.

iv

Para los vehículos se utiliza tarjetas de proximidad de largo alcance, las mismas que al ser detectadas dentro del rango de cobertura ingresaran al sistema de monitoreo para ver si tienen permiso o no para ingresar o salir.

El sistema o software tendrá la opción de almacenar en una base de datos, instalada en el servidor de seguridad. Toda la información sobre el tráfico de personas y vehículos sirviendo como base para la generación de reportes.

Para la transmisión de datos, desde las cámaras IP y los paneles de control de accesos hasta el servidor de seguridad propone hacerlo mediante una red inalámbrica utilizando el protocolo TCP/IP, para lo cual a cada equipo se le proporcionó una dirección IP.

INDICE

4.1.5 CARACTERÍSTICAS PRINCIPALES DE LOS DVR ... 20

4.2 MARCO CONTEXTUAL ... 23

4.2.1 NOMBRE DE LA EMPRESA ... 23

4.2.2 GIRO ... 23

4.2.3 UBICACIÓN: ... 24

4.2.4 INTERACCIÓN EN EL ALCANCE DEL PROYECTO ... 28

4.2.5 RESTRICCIONES MAYORES DEL PROYECTO... 29

5. OBJETIVOS ... 31

5.1 OBJETIVO GENERAL ... 31

5.2 OBJETIVOS ESPECÍFICOS ... 31

6. METODOLOGÍA... 32

6.1 INTEGRACIÓN DEL PROYECTO ... 32

6.1.1 DISEÑO DEL SISTEMA DE INSTALACIÓN DE CÁMARAS ... 32

6.1.1.1 INSTALACIÓN DE LAS CÁMARAS ... 33

6.1.1.2 DISEÑO DE LA BASE DE DATOS ... 38

6.1.1.3 RUTA DEL CABLEADO ELÉCTRICO ... 43

6.1.1.4 PUESTA A TIERRA... 54

6.1.1.5 RUTA DE CABLEADO UTP Y UBICACIÓN DE LAS CÁMARAS57 6.1.1.6 MEDIDAS DE SEGURIDAD PARA LA INSTALACIÓN DE LAS CÁMARAS ... 57

6.1.1.7 INSTALACIÓN DE CÁMARAS INALÁMBRICAS ... 58

6.1.1.8 CARACTERÍSTICAS DE LAS CÁMARAS ... 59

6.1.1.9 INSTALACIÓN DEL SISTEMA (SOFTWARE) ... 60

6.1.1.10 MONITORES Y ALMACENAJES DE VOZ Y VIDEO ... 64

6.2 ALCANCE DEL PROYECTO ... 68

6.3 RECURSOS HUMANOS ... 71

6.3.1 IDENTIFICAR LOS USUARIOS ... 71

6.3.2 MATRIZ DE LAS RESPONSABILIDADES ... 86

6.4 TIEMPO ... 87

6.5 COSTOS ... 88

6.5.1 COSTOS DEL NUEVO EQUIPAMIENTO ... 88

6.5.3 COSTOS TOTALES ... 90

6.6 COMUNICACIONES ... 91

6.7 RIESGOS ... 96

6.8 CALIDAD ... 101

6.9 ADQUISICIONES ... 106

6.9.1 PLANIFICAR LAS ADQUISICIONES ... 106

6.9.2 EFECTUAR LAS ADQUISICIONES ... 108

6.9.3 ADMINISTRAR LAS ADQUISICIONES. ... 109

6.9.4 CERRAR LAS ADQUISICIONES ... 109

7. ANÁLISIS DE RESULTADOS ... 114

8. CONCLUSIONES Y RECOMENDACIONES ... 121

10. ANEXOS ... 125

GLOSARIO ... 145

ÍNDICE DE TABLAS

Tabla 1 -: Ubicación de las Áreas de las Instalaciones 24

Tabla 2 -: Matriz de Responsabilidades 86

Tabla 3 -: Plan de Trabajo 87

Tabla 4 -: Costos de Recursos Humanos 88

Tabla 5 -: Costos de Equipamiento 89

Tabla 6 -: Costos Totales 90

Tabla 7 -: Gestión de la Comunicación 91

Tabla 8 -: Plan de Gestión de los Riesgos 99

Tabla 9 -: Análisis de Riesgo 100

ÍNDICE DE FIGURAS

Figura –1 Rutas de las ubicaciones de las baterías del Activo MUSPAC 25

Figura – 2 Diagrama Entidad Relación 38

Figura – 3 Transmisión de Video hacia la Base de Datos y monitor 39 Figura – 4 Configuración de las Cámaras en la Base de Datos 40 Figura – 5 Ejemplo de la base de datos en funcionamiento 41 Figura – 6 Ejemplo de vista de sistema en funcionamiento 42

Figura – 7 Vista de las UPS en uso 44 Figura – 8 Croquis genera de la Zona MUSPAC y ubicaciones prioritarias 45 Figura – 9 Muestra del diseño para la instalación de las cámaras 46

Figura – 10 Muestra de ubicación de las cámaras 47

Figura – 11 Muestra de ubicación de las Cámaras y Rutas en las baterías y

Compresoras 48

Figura – 12 Muestra de ubicación de las Cámaras y Rutas en las baterías

Agave 49

Figura – 13 Muestra de ubicación de las Cámaras y Rutas en las baterías

Giraldas 50

Figura – 14 Muestra de ubicación de las Cámaras y Rutas en la batería Sitio 51 Figura – 15 Muestra de ubicación de las Cámaras y Rutas en la batería

Sunuapa 52

Figura – 16 Muestra de conexiones de cámaras 53

Figura – 17 Detalle de instalación de cable desnudo enterrado y electrodo

metálico 55

Figura – 18 sistemas de tierra física y protección 56

Figura – 19 Muestra de ejemplo de Pantallas en vivo 64

Figura – 20 Muestra la Topología del SCCTV 66

11

1.

INTRODUCCIÓN.

El activo integral Muspac se encuentra situado entre los estados de Chiapas y Tabasco, sus instalaciones operativas y administrativas y pozos de producción abarcan un área aproximada de 250 hectáreas, de las cuales 180 de estas corresponden a áreas verdes, siendo una prioridad de este centro de trabajo, mantener limpias y conservadas todas sus instalaciones estratégicas (baterías y compresoras), y no estratégicas (oficinas administrativas y almacenes), siendo de vital importancia cuidar la seguridad en las mismas, para el buen desempeño del personal que labora en la producción de aceite y gas.

El proyecto que realizara la especialidad de sistemas consiste en diseñar como deberá ser la instalación de una serie de cámaras de seguridad alámbricas e inalámbricas o hibrido dentro de las instalaciones de MUSPAC PEMEX (corredores, pasillos, talleres, áreas operativas, bodegas, áreas administrativas) y algunas zonas estratégicas así como de las baterías principales que conforman el MUSPAC.

Dentro de las principales actividades que se llevan a cabo en Petróleos Mexicanos y Organismos Subsidiarios, se encuentran la extracción, recolección, procesamiento primario, refinación, petroquímica básica, almacenamiento, medición, distribución, rebombeo y transporte de hidrocarburos, así como el diseño, construcción, arranque, operación, mantenimiento de las instalaciones y la adquisición de materiales y equipos requeridos para cumplir con eficiencia y eficacia los objetivos de la empresa.

Dada la importancia de la infraestructura mencionada, es primordial llevar a cabo una adecuada vigilancia de las instalaciones de Petróleos Mexicanos y Organismos Subsidiarios, así como de los procesos que se efectúan en las mismas o en determinado caso, el monitoreo de posibles intrusos o

12

personas no autorizadas. Tomando en cuenta estos puntos se determina que es necesaria diseñar un Sistema de Circuito Cerrado de Televisión (SCCTV), que cumpla con las características requeridas para operar de manera eficiente, segura, tomando en cuenta la preservación, seguridad de vidas humanas, medio ambiente y los bienes patrimoniales de la institución.

El SCCTV debe ser diseñado para operar en instalaciones industriales, administrativas y generales de Petróleos Mexicanos así como Organismos Subsidiarios, siendo su principal función el monitoreo, supervisión de las instalaciones involucradas, así como la vigilancia de las mismas ante diversos tipos de eventos (alarmas, detección de intrusos o acciones fuera de lo normal). Estos eventos deben ser registrados y almacenados para su posterior análisis.

Es de suma importancia para toda organización la implementación de estándares que ayuden en la operación, el control y administración de los recursos para plantear, realizar una revisión y restructuración de los procesos con los que se cuentan; se observa claramente la necesidad del ingreso de un estándar de control e implementación de la misma para lograr obtener un servicio con calidad.

13

2. JUSTIFICACIÓN.

El activo Muspac cuenta con infinidades de recursos materiales, informáticos, industriales y tecnológicos que pueden implementarse o reestructurarse para prevenir la inseguridad contra robos de equipos, materiales así como diversos recursos utilizados dentro de esta misma, se nota ahora que es necesario tomar medidas para prevenir los robos, delincuencia contrala empresa y los trabajadores de la misma, ya que esto podría disminuir los ingresos de la empresa, no solo porque directamente esto afecta a las finanzas de la empresa debido a la pérdida de productos, sino que también disminuye la confianza delos clientes en la compañía que por consecuencia crea un ambiente de inseguridad en el momento de encontrarse en las instalaciones.

Para prevenir los actos delictivos de inseguridad, se pretende Diseñar un sistema de monitoreo CCTV, que abarque no solo en una sola área si no a nivel general y zonas estratégicas de la zona, dando uso a los insumos, recursos materiales, tecnológicos e informáticos para mejorar y/o habilitar el servicio y funcionamiento de la red interna, de las mimas manera ayudar a las personas encargadas de vigilancia a controlar el acceso de manera eficaz así como zonas que no tienen visibilidad, y por lo cual se presentan daños de las instalaciones, o instrucción de personas ajenas.

Es a partir de esto que se hace justificable emprender acciones de seguridad en la empresa, ya que es necesario para minimizar las pérdidas de la empresa, aumentar la satisfacción de las otras compañías y trabajadores que le trabajan a esta misma, así como mejorar la rentabilidad, debido a que si no se decide desde ya, implementar diversas estrategias para mejorar la seguridad de la empresa los indicadores de pérdidas por robo pueden presentarse trayendo consigo perdidas de equipos, materiales, recursos, disminución de la plusvalía de esta empresa, lo cual puede perjudicar fuertemente el futuro.

14

3.

ANTECEDENTES.

El activo integral Muspac se encuentra situado entre los estados de Chiapas y Tabasco, sus instalaciones operativas y administrativas y pozos de producción abarcan un área aproximada de 250 hectáreas, de las cuales 180 de estas corresponden a áreas verdes, siendo una prioridad de este centro de trabajo, mantener limpias y conservadas todas sus instalaciones estratégicas (baterías y compresoras), y no estratégicas (oficinas administrativas y almacenes), siendo de vital importancia cuidar la seguridad en las mismas, para el buen desempeño del personal que labora en la producción de aceite y gas.

Por tal motivo es de suma importancia diseñar un sistema que nos permita monitorear todo lo que sucede dentro de la empresa para así poder tener una mejor administración y control de la misma.

Para la realización del presente proyecto, se han realizado visitas a las instalaciones y se han mantenido diversas reuniones con los responsables de la Propiedad.

Las especificaciones descritas en el presente proyecto y en los documentos anexos complementarios, son por tanto las que deben cumplir las propuestas de las empresas que deseen ofertar sus servicios de suministro, instalación, pruebas y puesta en marcha objeto del presente, así como la documentación de fin de obra a entregar y el servicio de mantenimiento.

En la actualidad no existe en el Edificio de la Propiedad, un Centro de Control de Seguridad (CCS), desde el que se atiendan las operaciones de monitorización y telemando de la instalación. Por lo cual es necesario diseñar un sistema de CCTV donde exista un centro neurálgico de todo el Sistema de Seguridad en donde:

15

 Desde él se monitoricen y gestionen los subsistemas de Seguridad

 En su interior se alojen los principales elementos de centralización de señales e integración de subsistemas de Seguridad

Por lo cual es necesaria la existencia de dicho Centro de Control donde se realizará la centralización de los subsistemas de Seguridad definidos en este proyecto:

Para la correcta comprensión del Sistema de Seguridad a diseñar, se describen a continuación los distintos subsistemas que lo conforman. Cada uno de ellos desempeña una función concreta y está compuesto por un grupo de dispositivos específicos.

Los subsistemas que conformaran el Sistema de Seguridad del presente proyecto son los siguientes:

Subsistema de Detección de Intrusión.

Subsistema de Circuito Cerrado de Televisión (CCTV).

Subsistema de Control de Accesos de Vehículos.

Subsistema de Interfonía.

Red de Seguridad del Complejo.

16

4. MARCO TEÓRICO.

4.1 FUNDAMENTOS TEÓRICOS

4.1.1 PMBOK

El PMBOK® Guide es una colección de procesos y áreas de conocimiento generalmente aceptados como las mejores prácticas dentro de la gestión de proyectos. Es un estándar reconocido internacionalmente (IEEE Std 1490-2003 y también como Norma ANSI) que provee los fundamentos de la gestión de proyectos que son aplicables a un amplio rango de proyectos, incluyendo construcción, software, ingeniería, finanzas, administración y marketing.

El PMBOK® Guide reconoce 5 procesos básicos y 9 áreas de conocimiento comunes a casi todos los proyectos. Los conceptos básicos son aplicables a proyectos, programas y operaciones.

Los cinco grupos de procesos básicos son:

1. Inicio,

2. Planificación

3. Ejecución

4. Control y Monitoreo

5. Cierre

Alternativamente, se puede ver a un proyecto como la conjunción de nueve áreas de conocimiento, o nueve dimensiones que se desarrollan paralelamente.

17 1. Gestión de la Integración de Proyectos 2. Gestión del Alcance en Proyectos 3. Gestión del Tiempo en Proyectos 4. Gestión de la Calidad en Proyectos 5. Gestión de Costos en Proyectos 6. Gestión del Riesgo en Proyectos

7. Gestión de Recursos Humanos en Proyectos 8. Gestión de la Comunicación en Proyectos 9. Gestión de las Contrataciones en Proyectos

Este proyecto se llevara a cabo médiate la metodología de Pmbok porque se apega al tipo de proyecto que se está proponiendo en este documento puesto que es algo que aún no se está llevando a cabo en el Activo MUSPAC y se puede llegar a realizar según la aceptación que se le otorgue.

“Buenas prácticas no quiere decir que los conocimientos descritos deban aplicarse siempre de manera uniforme en todos los proyectos: el equipo de dirección del proyecto es el responsable de determinar lo que es apropiado para cada proyecto determinado”.

4.1.2 CÁMARA DE CCTV.

Una cámara de CCTV está compuesta fundamentalmente por un dispositivo captador de imágenes, un circuito electrónico asociado (DSP) y una lente, que de acuerdo a sus características permitirá visualizar una escena determinada.

El dispositivo captador de imágenes, denominado comúnmente CCD o CMOS, está compuesto por alrededor de 300.000 elementos sensibles denominados pixeles y su formato en las cámaras estándar es de 1/3” o 1/4”.

18

A la horade seleccionar una cámara, según el uso o instalación que quiera realizarse, las especificaciones más importantes a tener en cuenta son las siguientes:

 Alimentación: 220 VCA, 24 VCA y/o 12 VCC.

 Tipo de sensor: CCD o CMOS y su respuesta espectral (color, blanco y negro y/o infrarrojo).

 Tamaño del sensor: 1/4“, 1/3”, 1/2", 2/3", 1“

 Resolución: Representa la definición de la imagen, expresada en líneas de TV (TV Lines o TVL).

 Audio: Permite escuchar el sonido del ambiente en el que está instalada la cámara.

4.1.3

OBJETIVOS DE UN SISTEMA CCTV

El mundo se ha convertido en un país con mucha inseguridad y muchos riesgos. Los objetivos principales de la función de los sistemas de seguridad son:

 Reducir perdidas

 Reducir incidentes de inseguridad

 Mejoramiento de la efectividad en los trabajadores de una empresa

Entre las herramientas más importantes se encuentra los sistemas CCTV (sistemas de video vigilancia) los cuales se han convertido en un factor fundamental para la Prevención y Control de Riesgos. Adicionalmente el CCTV ha tomado un rol de control y supervisión cuyo objetivo es mejorar la efectividad de la empresa. En este artículo vamos a analizar las funciones que posee un sistema de CCTV, y las ventajas que puede generar la implementación de un sistema tal.

19

Ventajas:

Monitoreo local continuo:

Puede monitorear en su organización, local, oficina y su hogar por medio de la red local. También se puede conectar la señal a un televisor.

Monitoreo Web:

Monitorear su hogar, negocio, industria o empresa desde cualquier computadora o celular con acceso a Internet. Vigilancia con grabación:

Puede optar por grabar lo monitoreado y observarlo cuando lo desee en su PC y desde cualquier lugar que se encuentre con acceso a Internet.

Grabación por movimiento:

Para economizar espacio en su disco, puede optar por grabaciones por detector de movimiento.

Programación de horarios de grabación:

Otra posibilidad de grabar lo monitoreado.

Permisos para usuarios con limitaciones:

Usted puede crear usuarios con diversos permisos para que tengan acceso a ver las cámaras.

Fácil manejo:

Todo el sistema es de fácil manejo, y se proveerá de manuales explicativos con gráficos para aprovechar al 100 % las bondades del sistema.

20

4.1.4 SISTEMAS DVR.

DVR es una abreviación de “Digital Video Recorder” (en español “Grabador Digital de Video”), es decir, que procesa el video de manera digital. Esto permite una grabación continua sin cambio de casetes y ofrece una imagen clara, como si fueran fotos. Es la próxima generación de equipos de monitoreo digital y está remplazando rápidamente equipos existentes analógicos de CCTV.

Muchos de los actuales sistemas utilizan métodos analógicos de grabación de imágenes en casetes que requieren frecuentes cambios de los mismos y la resolución de imagen grabada es muy inferior. Al contrario, los DVRs procesan imágenes de video de una manera digital, permitiendo entonces grabar por mucho más tiempo sin cambio de casetes y proveer imágenes claras de alta resolución, sin degradación de su calidad aunque sean vistas muchas veces. En adición, el DVR tiene la función de control remoto y transmisión de imágenes en redes o vía Internet. Además, es un sistema muy apropiado de monitoreo por video.

4.1.5 CARACTERÍSTICAS PRINCIPALES DE LOS DVR

Si ante un evento es necesario analizar las imágenes grabadas con anterioridad, la calidad y fácil disponibilidad resulta fundamental para una correcta evaluación de lo sucedido. La grabación digital ofrece una serie de ventajas con respecto a la grabación en cinta magnética y los sistemas DVR cubren tres funciones:

Multiplexor: Muestra hasta 64 cámaras en una sola pantalla

Grabador: Graba imágenes por meses, dependiendo de su capacidad

21

Servidor IP: Accede a las imágenes en vivo y grabadas a través de redes

IP

En las VCR Time Lapse la información no puede ser procesada y la calidad de reproducción de las imágenes es siempre inferior a la original. No se tiene acceso rápido y directo a una toma determinada y requieren mantenimiento periódico. La cinta, ante la reproducción reiterada en el análisis de un evento, se degrada rápidamente.

Para almacenar digitalmente, la solución consiste en comprimir las imágenes, para lo cual se han desarrollado distintos estándares de compresión de video que permiten la recuperación de la información con una calidad aceptable. Estos son MPEG-1, MPEG-2, MPEG-4 y WAVELET.

Entre las principales características de las DVR pueden enumerarse las siguientes:

 Cantidad de cámaras que acepta el equipo: 4, 8, 16, 32 o 64 cámaras

 Cantidad de imágenes por segundo que permiten grabar: en cuadros por segundo

 Capacidad de almacenamiento que admiten: en gigabytes de disco rígido

 Entrada para grabación de audio

 Detección de movimiento por video

 Grabación por fecha, día y hora

 Entradas de alarma

 Tamaño de la imagen grabada: 160x120, 320x240,

 640x480 y 768x576 píxeles

 Tipo y cantidad de salidas para monitor (analógicos y/o

 SVGA)

22 Importancia de las escenas a visualizar.

23

4.2 MARCO CONTEXTUAL

4.2.1 NOMBRE DE LA EMPRESA

PEMEX (PETRÓLEOS MEXICANOS) ZONA INDUSTRIAL

Misión

Maximizar el valor de los activos petroleros y los hidrocarburos de la nación, satisfaciendo la demanda nacional de productos petrolíferos con la calidad requerida, de manera segura, confiable, rentable y sustentable.

Visión

Ser reconocida por los mexicanos como un organismo socialmente responsable, que permanentemente aumenta el valor de sus activos y de los hidrocarburos de la nación, que es ágil, transparente y con alto nivel de innovación en su estrategia y sus operaciones.

4.2.2 GIRO

Petróleos Mexicanos (Pemex) es una empresa pública paraestatal mexicana

petrolera, creada en 1938, que cuenta con un régimen constitucional para la explotación de los recursos energéticos (principalmente petróleo y gas natural) en territorio mexicano, aunque también cuenta con diversas operaciones en el extranjero.

La industria petrolera de México, es uno de los principales generadores de fuentes de ingresos económicos en el país. La industria mexicana de exploración y producción petrolera ocupa un lugar significativo entre los países productores de petróleo en el mundo, gracias a sus reservas y producción de crudo y gas.

24

4.2.3 UBICACIÓN:

El activo integral Muspac se encuentra situado entre los estados de Chiapas y Tabasco, sus instalaciones operativas y administrativas y pozos de producción abarcan un área aproximada de 250 hectáreas, de las cuales 180 de estas corresponden a áreas verdes, siendo una prioridad de este centro de trabajo, mantener limpias y conservadas todas sus instalaciones estratégicas (baterías y compresoras), y no estratégicas(oficinas administrativas y almacenes), siendo de vital importancia cuidar la seguridad en las mismas, para el buen desempeño del personal que labora en la producción de aceite y gas.

Las áreas de trabajos estarán ubicadas en el estado de Chiapas y Tabasco, en el área de influencia del activo integral Muspac y, en las instalaciones siguientes:

No. ÁREAS UBICACIÓN KILOMETRAJE

1 ZONA INDUSTRIAL REFORMA CARRETERA A ESTACIÓN JUÁREZ S/N

REFORMA CHIAPAS. 0.00

2 BATERÍA Y COMPRESORA SITIO GRANDE EJIDO NUEVO VOLCÁN CHICHONAL,

JUÁREZ CHIAPAS 12.00

3 BATERÍA Y COMPRESORAS AGAVE. RANCHERÍA HUASTECA, KM 40,

VILLAHERMOSA, TEAPA, 85.00

4 BATERÍA Y COMPRESORAS GIRALDAS. VILLA SAN MANUEL TABASCO. 44.00

5 BATERÍA Y COMPRESORAS SUNUAPA RANCHERÍA LIBERTAD MUNICIPIO DE

JUÁREZ CHIAPAS 95.00

25

RUTAS PRINCIPALES Y ALTERNAS A INSTALACIONES DE CÓMO SE ENCUENTRAN CONECTADAS LAS BATERÍAS

26

La residencia de obra de PEP, estará ubicada en el depto. De Infraestructura, ubicado en Av. Joaquín Miguel Gutiérrez, carretera a estación Juárez, s/n en el interior de la zona industrial de Reforma, Chiapas.

La necesidad de Diseñar un sistema de CCTV para la empresa MUSPAC Pemex surgió debido a las principales actividades que se llevan a cabo en Petróleos Mexicanos y Organismos Subsidiarios, como son:

La extracción, recolección, procesamiento primario, refinación, petroquímica básica, almacenamiento, medición, distribución, rebombeo y transporte de hidrocarburos, así como el diseño, construcción, arranque, operación, mantenimiento de las instalaciones y la adquisición de materiales y equipos requeridos para cumplir con eficiencia y eficacia los objetivos de la empresa.

Dada la importancia de la infraestructura antes mencionada, es primordial llevar a cabo una adecuada vigilancia de las instalaciones de Petróleos Mexicanos y Organismos Subsidiarios, así como de los procesos que se efectúan en las mismas o en determinado caso, el monitoreo de posibles intrusos o personas no autorizadas. Tomando en cuenta estos puntos se determina que es necesaria diseñar un Sistema de Circuito Cerrado de Televisión (SCCTV), el cual cumpla con las características requeridas para operar de manera eficiente, segura, tomando en cuenta la preservación, seguridad de vidas humanas, medio ambiente y los bienes patrimoniales de la institución.

Al diseñar un sistema de monitoreo permitirá que se tenga un buen control de los activos físicos. Se aplicaran técnicas de análisis y metodologías adecuadas para generar este sistema y llevar una buena medición en los avances y resultados.

El SCCTV debe ser diseñado para operar en instalaciones industriales, administrativas y generales de Petróleos Mexicanos así como Organismos

27

Subsidiarios, siendo su principal función el monitoreo, supervisión de las instalaciones involucradas, así como la vigilancia de las mismas ante diversos tipos de eventos (alarmas, detección de intrusos o acciones fuera de lo normal). Estos eventos deben ser registrados y almacenados para su posterior análisis.

Actualmente la empresa cuenta con vigilantes y casetas de vigilancia que controlan el acceso peatonal y vehicular hacia las instalaciones más sin embargo no pueden controlar o prevenir problemas que surjan dentro de ella ya que tienen que vigilar la entrada y vías de acceso.

Las etapas del sistema a diseñar son:

 Bases de diseño.

 Cédula de ductos y conductores.

 Levantamiento físico de los equipos, accesorios, cables y discos existentes entre otros.

 Generar el listado digital

 Diseñar el mapa de proceso para emplearlo como guía.

 Generar los mapas de orden y ubicación de los dispositivos de seguridad física y digital.

Analizar la implementación de los estándares y normas internas para no incumplir las políticas propias de la compañía, así como la confidencialidad de la información proporcionada es regida por el corporativo, de igual manera existe un lineamiento para adquirir los equipos con proveedores autorizados.

28

4.2.4 INTERACCIÓN EN EL ALCANCE DEL PROYECTO

El Área de Infraestructura define las siguientes responsabilidades del proveedor:

Se requiere que los procesos entregados por la empresa estén completos en cuanto a las actividades, pasos, entradas, salidas, productos de trabajo controles, guías, ejemplos, etc.,

Se requiere que adicional a los procesos entregados haya una capacitación en el uso de los mismos para tener un entendimiento global de los procesos y el uso de los documentos relacionados o en su defecto, que estos cuenten con instructivos claros de uso y objetivos específicos,

Que la empresa guíe en la adecuación de los procesos, que proporcione las técnicas o apoye a seleccionar,

• Que la empresa verifique que los procesos ya adecuados al área de infraestructura estén correctos y cumplan con lo requerido para cumplir con el objetivo planteado, en especial las partes del proceso que hayan quedado como responsabilidad nuestra a desarrollar, todo esto antes de implementar el sistema,

• Que la empresa monitoree el avance de la implementación, que retroalimenten de manera oportuna a través de reportes de estado del proyecto,

Asesorar en la estrategia de adopción de las mejores prácticas,

Identificar puntos críticos para facilitar la implementación del sistema considerado dentro del alcance,

Las responsabilidades que recaen en el área de Infraestructura son las siguientes:

 Tiene asignados los roles de los responsables de Sistemas y Compras, y Equipo implementador del sistema,

29

 Responsable de la ejecución oportuna y en tiempo de las actividades del proyecto,

 Llevar el control del proyecto, así como de las actividades de reporte, comunicación y metodología,

 Conduce reuniones con el equipo de trabajo para revisar el estado del proyecto,

 Administra el proyecto, recursos, tiempo y actividades para la ejecución de las distintas fases

Las siguientes áreas del proyecto son inciertas o no han sido totalmente definidas:

 Recursos Humanos para definición y modificaciones a responsabilidades de acuerdo con los nuevos diseños,

 Como realizar acuerdos y compromisos con otras áreas funcionales distintas a las que integran a al área de Infraestructura,

 Adecuación, modificación y configuración de la herramienta para la implementación del sistema.

4.2.5 RESTRICCIONES MAYORES DEL PROYECTO

Las principales restricciones son:

 Tiempo suficiente para hacer el cambio cultural necesario durante la duración del proyecto,

 Sobreponer barreras de tipo cultural al tratar de implementar procesos en diferentes áreas funcionales a las de TI,

 Cumplir con los planes y dar seguimiento puntal a los compromisos de este proyecto por tener otras prioridades,

 Disponer de personal requerido en los roles y responsabilidades de los procesos de administración y compra.

30

4.2.6 BENEFICIOS DEL PROYECTO

A partir del diseño del sistema se espera comenzar a obtener los siguientes beneficios generales:

 Generar el conocimiento y conciencia en el personal acerca del funcionamiento basado en procesos, rompiendo el esquema de trabajo en sitio,

 Contar con un modelo de Administración de los activos fijos y equipos de cómputo, ajustándose a sus necesidades,

 Formular una Estrategia de Administración,

 Propiciar la estabilización de la introducción de modificaciones a la Infraestructura,

 Establecer las bases para identificar las causas origen de los eventos que interrumpen las actividades de los Servicios sistemas,

 Reducir los tiempos de solución de los Incidentes.

 Crear un sistema de monitoreo versátil capaz de adaptarse a futuros cambios estructurales.

31

5. OBJETIVOS

5.1 OBJETIVO GENERAL

Diseñar un sistema de monitoreo que mejore los niveles de seguridad dentro de las instalaciones del activo Muspac de la Zona Industrial Reforma, que incremente la efectividad de la empresa y prevenga actos delictivos.

5.2 OBJETIVOS ESPECÍFICOS

 Diseñar un sistema de Control de Acceso, para el control y administración del acceso a las áreas.

 Proponer mejoras constantes en la tecnología de compresión y el almacenamiento de audio y videos

 Permitir la captura y almacenamiento de vídeo en tiempo real desde cualquier punto de la red aprovechando al máximo el protocolo TCP/IP

 Proponer medios que den Seguridad en la información guardada.

32

6. METODOLOGÍA

6.1 INTEGRACIÓN DEL PROYECTO

6.1.1 DISEÑO DEL SISTEMA DE INSTALACIÓN DE CÁMARAS

Toda la gestión de la integración del proyecto se llevara a cabo mediante la metodología que nos indica el Pmbok, que es la más apropiada para la realización de este proyecto.

Se realizará el reconocimiento del problema mediante entrevistas al personal responsable para identificar las necesidades y generar la propuesta para el Diseño de Sistema CCTV.

Se evaluará la mejor opción considerando la estructura actual de la empresa.

El objetivo generado en el inicio del proyecto nos permite identificar las estrategias para dar el cumplimiento de los mismos. Se generará una propuesta técnica para exponer los beneficios y por menores del proyecto. Se expondrá el uso de nuevas tecnologías en caso de ser necesario.

Para el diseño del sistema de CCTV se deben tomar las siguientes consideraciones:

El sistema debe diseñarse para proveer identificación visual positiva de una persona, objeto, o escena requerida por el cliente.

Interrelación con el cliente.

Definir las áreas que cada cámara visualizará.

Elegir el lente apropiado para cada cámara, con el fin de proveer la visual de campo y tamaño apropiado de la imagen.

33

Determinar donde se localizará el monitor o monitores para visualizar el sistema.

Determinar el mejor método para transmitir la señal de vídeo de la cámara al monitor.

Diseñar el área de control y, finalmente, elegir el equipo con base en las notas del diseño del sistema.

6.1.1.1 INSTALACIÓN DE LAS CÁMARAS

La siguiente filosofía de operación es general y ésta debe aplicarse según el área.

El SCCTV debe integrar las funciones de monitoreo, supervisión, vigilancia y grabación de eventos de las instalaciones de Petróleos Mexicanos y Organismos Subsidiarios, por medio de cámaras de video, las cuales, haciendo uso de lentes y mecanismos de movimiento deben proporcionar un amplio panorama del área bajo monitoreo y visualización.

Las señales de video y control se deben enviar por el medio de transmisión hacia el CVM del sistema para su visualización, almacenamiento digital y análisis de las imágenes capturadas.

Los SCCTV que cubre la presente norma de referencia son del tipo estándar (analógico) o por video sobre IP (digital) y en casos particulares un híbrido de las dos tecnologías mencionadas. El primero de ellos usa cámaras que se conectan (por medio de una red de cableado ya sea coaxial, par trenzado y en casos específicos fibra óptica o una comunicación vía inalámbrica), a equipos centrales o de administración de video, para visualizar las imágenes en monitores, al mismo tiempo que se almacenan en los grabadores digitales de video (DVR) o equipos de almacenamiento.

En los sistemas de video sobre IP, los servidores de video IP o las cámaras de red IP y en su caso los dispositivos de movimiento, deben formar parte de la red de datos,

34

aprovechando de este modo la infraestructura existente. Las funciones de posicionamiento de MH/MV y acercamiento (zoom) de cualquier cámara de video, se controlan desde cualquier punto de la red de datos, que cuente con los permisos correspondientes y con base en la dirección IP de la cámara o del dispositivo de integración a la red. Al igual que en el sistema tradicional, todos los eventos deben ser almacenados en las unidades correspondientes, a la vez que son visualizados, ya sea de forma local (centro de vigilancia y monitoreo) o de forma remota (vía red de datos).

El SCCTV (estándar y/o video sobre IP), deberá ser capaz de interactuar con otros sistemas implementados en las instalaciones de Petróleos Mexicanos y Organismos Subsidiarios, tal es el caso de los sistemas de control de acceso, detección de fuego, paro por emergencia, entre otros.

En las baterías de: Sunuapa, Agave, Giraldas, Sitio Grande donde no hay forma de cablear una cámara debido a que los lugares son campos abierto, una de las mejores maneras de resolver el problema, de acuerdo a la situación que se plantea es a través de antenas de radiofrecuencias las cuales ya se encuentran dentro del area funcionando y solo se usaran para hacer las conexiones y configuraciones de dichas cámaras.

Se sugieren Equipos de radiofrecuencia ya que las distancias son cortas entre cada una y ya existen las antenas de radiofrecuencia las cuales pueden llegar hasta una distancia máxima de 200 km y posteriormente puede realizarse la transmisión de imágenes o videos por medio de fibra óptica hasta el cuarto de monitoreo que estará ubicado dentro de la zona Industrial del Activo MUSPAC.

En las mejores condiciones, son muy útiles para resolver en lugares interiores donde se vuelve complicado cablear. En los equipos de corta distancia hay distintas variantes, en algunos casos la cámara y el monitor ya tiene el sistema de transmisión inalámbrica incorporada y en otros son “cajas negras” a los cuales se les agregan la cámara y el monitor. En los equipos de larga distancia siempre son “cajas negras” conectadas a antenas exteriores, estos equipos deben estar cerca de las antenas (en

35

gral. vienen con un tramo de cable especial de 2 mts aproximadamente) porque si los aleja de las mismas se pierde mucho de la señal y esta llega distorsionada y con problemas.

Esto evitara que debido al lugar donde se sitúan cada batería pueda existir algún acto de vandalismo ya que las señales inalámbricas serían más difíciles de encontrar

El SCCTV debe presentar la facilidad de ser monitoreado y controlado de manera remota a través de un programa de cómputo y/o de manera local a través de un teclado de control.

Los equipos y accesorios del SCCTV, se deben ubicar de tal forma que se cuente con los espacios para las actividades cotidianas del personal de la instalación a proteger, así como para los trabajos de interconexión y mantenimientos de los mismos.

Se propone verificar la disponibilidad de los equipos y de los canales de enlace a la red de datos en la instalación a vigilar para la transmisión remota de información, entregando la memoria o reporte correspondiente.

Para el caso de instalaciones donde se requiera detección de movimiento y seguimiento de intrusos, el SCCTV debe contar con la funcionalidad para detectar movimiento, seguir a un intruso, controlando los ajustes de MH/MV y acercamiento (zoom) en forma automática, alertar al personal de vigilancia y activar la secuencia de grabación.

Todos los circuitos de los componentes electrónicos del SCCTV, deben incluir protección contra transitorios de voltaje.

Por lo cual se propone un Videograbadora Digital 16 Canales de Video. [SYSCOM CCTV] con las siguientes características:

36

• Compresión H.264 por Hardware Propietario.

• Sistema Operativo basado en Windows 7 o superior

• Sistema Pentaplex. (Video en vivo, grabación, reproducción, acceso remoto, y respaldos).

• Audio de 2 vías (1 Canal).

• Soporta 64 usuarios conectados simultáneamente.

• 16 entradas de audio.

• Watchdog: Sistema de monitoreo por hardware y software. • Sistema multilenguaje (Español, Inglés).

• Extracción de datos por USB para discos duros y Flash Drive. • 1 entrada de inserción de texto. (Expandible a 16).

• Compatibilidad máxima de discos duros de 2TB. • Discos duros adicionales (S-ATA 4 + 1 E-S-ATA). • 1 Salida E-SATA para discos duros externos. • Incluye Quemador de CD + DVD.

• 1 Puerto paralelo. • 1 RS-232.

• 8 USB 2.0 para extracción de datos o mouse.

• 1 RS-485 Interconstruido.

• Control PTZ Multiprotocolo (SYSCOM, SAMSUNG, PELCO, etc.). • 1 Salida principal digital VGA.

• 16 entradas de alarma / 1 salida de alarma. • Gabinete profesional para rack.

• Dimensiones: 440 x 177 x 462 mm. • Consumo 175 W.

• Peso 15.3 kg.

• Alimentación: 100 - 240 Vca.

Funciones Especiales (VIDEO ANÁLISIS):

• Conteo de Personas / Objetos. • Intrusión / Seguimiento de objetos.

37 • Detección de multitudes.

• Detección de Rostros.

Funciones de Grabación y Visualización:

• Resolución de grabación: QCIF, CIF, 2CIF, VGA, 4CIF. • Chained finger print y marca de agua.

• Grabación personalizada: Tiempo lapsado, evento, pre-alarma y calendarizado.

• Grabación y reproducción de audio local.

• Búsquedas rápidas: utilizando filtros, por calendario, ir-a, por tipo de status, por objeto.

• Pre-alarma: puede grabar hasta 1 minuto antes de que ocurra un evento.

• Alarma de obscurecimiento y encandilamiento. • Alarma por grabación detenida “arbitrariamente”.

• 8 Salidas SPOT.

• 1 salida de SPOT multiplexada.

• Detección de movimiento programable por cámara. • Varios modos de pantalla: (1x1, 2x2, 3x4, 3x3, 2+8, 4x4). • Respaldos de forma automática o manual.

• Se recomienda micrófono preamplificado PA4MIC. Funciones de Red de Datos:

• Notificación de eventos por E-mail. • Acceso por Internet Explorer. • Compatible con DVRNS.

• Configuración remota de parámetros. • Actualización remota de Firmware.

• Descarga y reproducción por red de los archivos grabados. • Control PTZ.

• Compatible con software Cliente Multisitio IMAP, iNEX y Ras Plus.

38

6.1.1.2 DISEÑO DE LA BASE DE DATOS

En esta parte se muestra de forma general una propuesta de cómo debería ser el diseño de la base de datos o que debería hacer a grandes rasgos mediante un diagrama entidad relación y una pantalla de ejemplo de cómo se vería realmente.

DIAGRAMA ENTIDAD - RELACIÓN

Figura – 2 Diagrama Entidad Relación

Cámara Id_Camara Marca Modelo Numserie IP MAC Id_Switch Id_Ubicacion Id_Sala Swicth Id_switch Marca Modelo Numserie IP MAC Id_Switch Id_Ubicacion Id_Sala DVR Id_DVR Marca Modelo Numserie IP MAC Id_Switch Id_Ubicacion Id_Sala Salas Id_Salas Nombresala Responsable Cuenta Sala Correo Extension Id_Ubicacion Ubicaciones Id_Ubicacion NombreUbicacion

39

Figura – 3 Transmisión de Video hacia la Base de Datos y monitor

Switch

DVR

_PEP

Utp

Sistema de aplicación de

Monitoreo

Solo manda Señal

Substream - Menos calidad

Manstream - Mayor calidad

Aquí se incluye el almacenamiento

Nombre DVR_ Nomb Cámara_ fecha Inicio Fecha Fin

40

41

42

43

6.1.1.3 RUTA DEL CABLEADO ELÉCTRICO

El SCCTV debe ser eléctricamente alimentado a través de un interruptor termomagnético el cual se debe alojaren un centro de carga o tablero de distribución eléctrica de equipos de telecomunicaciones para proporcionar corriente a los equipos.

Para construir la red de alimentación eléctrica de dispositivos y equipos de los sistemas de CCTV, se debe utilizar cable eléctrico multiconductor, de tal forma que no se generen problemas (interferencia electromagnética, pérdida de señal, distorsión de las señales de video o de control) derivados de la proximidad de dichos cables.

Se propone Suministro e Instalación de centro de carga de 8 posiciones con dos interruptores termomagnético de 1 x 30 amp y el Suministro e instalación de cableado eléctrico cal. 10 y cal. 12 para proporcionar la alimentación eléctrica a las cámaras de video y de los mecanismos de MH/MV (desde el interruptor termomagnético hasta su ubicación), sea tal que no se entregue un voltaje por debajo del valor de operación especificado por el fabricante.

De acuerdo a acuerdos internos para mayor seguridad se propone y se acuerda que por cada cámara existirá una pastilla termina de 1 x 20 amp. Del cual estarán conectados a un registro donde se concentraran para posteriormente hacer la comunicación hacia el cuarto de monitoreo.

Se debe incluir una UPS la cual ofrezca una autonomía como mínimo de 2 horas a media carga y 1 hora a carga completa, a falta de la alimentación eléctrica normal.

Los sistemas de energía ininterrumpida UPS constan básicamente de tres módulos principales, que pueden estar de forma interna o externa a la carcasa del equipo: el modulo de control, que cumple las funciones de rectificación, el módulo de transformador el cual suministra diversos voltajes dependiendo de la capacidad, 120VAC, 208VAC, 220VAC, 480VAC etc. y el de baterías que da el respaldo de

44

tiempo necesario de operatividad y protección y que según el mismo puede dar mayor o menor respaldo de autonomía en tiempo.

Figura – 7 Vista de las UPS en uso

En los siguientes croquis se puede apreciar de forma visible la ubicación de las cámaras y su trayectoria propuesta para cada una.

45

Croquis zona Industrial

Ubicación donde deberá estar el cuarto

de Monitoreo

Entrada y Salida para el Acceso Peatonal y vehicular Talleres Talleres Bodegas Estacionamiento Talleres Áreas Administrativas Telecom

E informática

Logística

46 C26 C17 C18 C7 C8 C5 C6 C3 C1 C2 C4 C9 A3 A1 Zona Administrativa

Entrada a Zona Administrativa

Entrada Vehicular Entrada Peatonal Vigilancia Perimetral Vigilancia Perimetral 1310 nm 1x12 50/125 um Simbología

JOAQUÍN MIGUEL GUTIÉRREZ

47 C20 C14 C13 A4 Bodega Bodega Bodega 1310 nm 1x8 50/125 um 1x12 50/125 um 1310 nm 1x12 50/125 um

Simbología

48 Antena de Microondas Distancia hasta 2km

Distancia 95 km

Distancia 12 km

Distancia 44 km

Distancia 85 km

Fibra Óptica

Cable UTP

Trayectoria

Batería

y

compresoras

Muspac

49

Batería

de

Separación

agave

Mientras que el cable coaxial esta limitado a 1500 pies, UTP permite extender la transmisión de video hasta 10 millas.

Mientras que fabricantes de equipos P/T/Z especifican una distancia máxima de 3000 pies, UTP puede extender la señal a 10 millas.

DVR

20

mts

85 mts

50

Batería de Separación Giraldas

DVR

15 mts

44 km

51

Batería de Separación Sitio Grande

DVR

12 km

Figura – 14 Muestra de ubicación de las Cámaras y Rutas en las batería Sitio Grande

52

Batería de Separación Sunuapa

DVR

25 mts

80 mts

35 mts

95 km

53

Diagrama De conexiones de las cámaras

54

6.1.1.4 PUESTA A TIERRA

Para conectar a tierra física los equipos y accesorios del SCCTV, se deben emplear cable monopolar de cobre, calibre 3,260 mm (8 AWG).

Deberá considerarse para el suministro y la instalación de un sistema de tierras físicas () tipo cr-6 electrodos de tierra y cableado desnudos calibre 4 al sistema, así como en mención con un valor máximo de 1.0 ohms de toda la red instalada. Así mismo se deberá contemplar la realización de (mínimo) 04 pozos de tierra física aislada, debiendo suministrar todos los materiales requeridos para esta actividad. Garantizando el correcto funcionamiento del mismo, con valores de impedancia máximo de 1.0 ohms conectando todos los sistemas y los polos de tierra, evitando tensiones excesivas entre los puntos de contacto de dos o más partes, además, evitar que canalizaciones a cualquier estructura metálica alcance potenciales peligrosos al ser humano.

Por mayor seguridad se sugiere instalar una barra de cobre electrolítico de ¼” x 20” x 4” soportada con un aislador tipo manzana en cada extremo, mismo que quedaran respectivamente sobre un soporte de solera de fe galvanizado en caliente de ¼” x 4# x 1”. La barra estará aislada del resto de la estructura mediante aisladores no menores a 2” de altura y a ella llegara el conductor principal de tierras proveniente de los electrodos. De la misma barra, deberá partir todas las referencias de tierra a los diferentes tableros con una topología radial. En esta barra deberá unir el neutro general y la estructura del edificio. La barra de tierras se deberá etiquetar con las siglas BPT (barra principal de tierras). La barra deberá estar resaltada mediante pintado en el muro de un fondo amarillo de 24” x 8” enmarcado en una franja verde de 1” de ancho en su perímetro y colocando las letra BPT sobre el amarillo en el tramo comprendido entre las barras y el marco superior y el color negro. Adicionalmente se pintara el símbolo de tierra física sobre el amarillo en el tramo comprendido entre la barra y el marco inferior también color negro.

55

Se propone por cada tablero de distribución de circuitos, instalar una barra de tierras totalmente independiente de la barra de neutros y deberá estar aislada de la estructura metálica. Esta barra se conectara con un solo conductor directo y exclusivo hasta la barra principal de tierras. La identificación de esta barra dentro de los tableros será únicamente como BT. Todos los tornillos, zapatas, terminales y tuercas utilizados en los sistemas de tierras deberán ser de bronce al silicio lubricados con algún antioxidante. Las terminales deberá ser mecanizas pónchales. Para calibres mayores del 8 AWG deberán ser de doble arillo y fijados con doble tornillo con rondana plana y rondana de presión. En todos los casos se deberá conectar forro termotráctil a las partes de la terminal que queden fuera del punto de fijación.

Para lograr una referencia cero o casi cero en el sistema de tierras, se deberá unir físicamente todos los sistemas de tierras en un punto. Esto incluye los sistemas de tierras para comunicaciones, sistemas de cómputo, gabinetes, estructuras metálicas y sistemas pararrayos. El neutro y la tierra no se deberán conectar entre sí, salvo en único punto general, que será el punto de referencia cero. El cual deberá ser definido por el supervisor del proyecto. Para el sistema de tierras pedido. La impedancia de electrodo a tierra podrá ser mayor que 2 ohms dentro de la banda de 0 a 1800 HZ, en circuitos derivados, la impedancia deberá exceder de 1 ohm para circuitos de 20 amperes y 120 VCA y no excederse de 0.5 ohm para circuitos de 30 amperes y 120 VCA y no exceder de 0.1 para circuitos de 100 amperes y 120 VCAs.

.

56

SISTEMA DE TIERRA FÍSICA Y PROTECCIÓN

ELEMENTO PARARRAYOS MALLA DE DISIPACIÓN DE DESCARGAS ATMOSFÉRICAS ELECTRODO QUIMICO

MALLA DE TIERRA FÍSICA DE LAS TORRES, CABLE DE COBRE DESNUDO DE 19HILOS CAL. 2/0 ENTERRADA EN ZANJA DE 40 cm DE ANCHO POR 60 cm DE PROFUNDIDAD

ELECTRODO DE COPPERWELD DE 3m DE LONGITUD Y 3/4 “DE DIÁMETRO

ELECTRODO METÁLICO SOLDADO CONCADWELD A PUNTA PARARRAYOS SOLDADURA Cu/Cu 4 m 4 m 4 m 4 m ELECTRODO QUÍMICO

HACIA MALLA DE TIERRA DE CASETA

57

6.1.1.5 RUTA DE CABLEADO UTP Y UBICACIÓN DE LAS

CÁMARAS

Se propone para mayor control y seguridad que las cámaras sean ubicadas en las áreas de acceso / salida peatonal y vehicular como punto principal y esta sea aplicable en las todas las baterías de forma general.

Se propone de igual forma que en el resto de las baterías, por ser campo abierto las cámaras estén instalados cada 200 o 300 metros de forma estratégica para ampliar el campo de visión.

Y todo el monitoreo sea concentrado en una sala de control y quede ubicada en el área de la zona industrial por mayor seguridad y por ser más confiable ya que hay más fiabilidad por su ubicación,

En las figuras 9, 10, 11, 12,13, 14, 15 y 16 se muestran las rutas y las ubicaciones de las cámaras.

6.1.1.6 MEDIDAS DE SEGURIDAD PARA LA INSTALACIÓN DE LAS

CÁMARAS

Para la prevención antirrobo o acto de vandalismo se propone instalar en cada cámara un Sensor antibuitrón.

Este sensor es un sistema diseñado para detectar intentos de intrusión mediante corte, perforación o butrón sobre paredes o techos (ya sean de ladrillo, bloque de hormigón, panel tipo sándwich, uralita, chapa, hormigón, etc…), que utiliza un cable sensor de Fibra Óptica instalado sobre el interior de la pared o techo a proteger.

Este sistema permite proteger de una forma eficiente grandes espacios contra la eventualidad de butrón, con una instalación rápida, sencilla y económica.

58

Para la seguridad en grandes cableados Se propone utilizar:

CABLE SECURITY es un sistema de seguridad diseñado para la prevención de robo de cableado en canalizaciones o conductos, que permite la detección del intento de robo en una etapa temprana, ya que activará la alarma ante el corte del cable o los primeros tirones para su hurto. Es la primera solución que se presenta para resolver la problemática tan habitual del robo de cable de cobre, y por supuesto, es otra aplicación de la tecnología láser en el ámbito de la seguridad.

Se recomienda utilizar ductos de PVC tipo DB-60 ó TDP o tubos conduit galvanizados, el extremo de los ductos dentro de las cámaras debe presentar los bornes redondeados y lisos para evitar que hieran los cables

6.1.1.7 INSTALACIÓN DE CÁMARAS INALÁMBRICAS

La necesidad de diseñar el sistemas de video vigilancia, incluso en zonas en las que resulta difícil el cableado, sin renunciar a la fiabilidad del sistema y a la calidad de las imágenes, ha conllevado al desarrollo de una tecnología inalámbrica.

La transmisión inalámbrica de video se puede realizar mediante transmisores de video analógico de forma directa, WiFi o sobre canales inalámbricos IP.

En este caso se propone realizarlo mediante radiofrecuencias ya que las antenas ya se encuentran instaladas y solo ocuparíamos la infraestructura para comunicar la señal de las cámaras y el DVR.

Cámaras inalámbricas: Soportan hasta 100 usuarios simultáneamente.

Características Especiales:

Color: Sirven para identificar características con mayor facilidad. Las cámaras de color se proponen, por ejemplo, para vigilar el interior de las áreas.

59

Blanco y negro: Son óptimas cuando se dispone de poca luz, incluso se pueden utilizar con iluminadores infrarrojos. Se proponen, por ejemplo, en la vigilancia nocturna de áreas con poca luz.

6.1.1.8 CARACTERÍSTICAS DE LAS CÁMARAS

De acuerdo a las consideraciones de diseño, se seleccionan dos tipos de cámaras:

1. Cámara IP Fija de uso interior

2. Cámara IP Domo PTZ de uso exterior con movimiento

Cámara IP fija uso interior

Existe una variedad de cámaras IP fijas de uso interior; sin embargo, para cumplir con todos los requerimientos de integración con el software, las cámaras más apropiadas que se seleccionaron son de la marca Pelco o syscom.

Cámaras IP domo PTZ de uso exterior.

Similar al caso de las cámaras IP fijas de uso interior, existe una variedad de cámaras de tipo IP Domo PTZ; sin embargo, para cumplir con todos los requerimientos de integración con el software Delta V, las cámaras más apropiadas son syscom visión

60

6.1.1.9 INSTALACIÓN DEL SISTEMA (SOFTWARE)

Funcionamiento del software de Administración Remota CCTV diseñado para videograbadoras digitales (DVR).

Este deberá estar integrado para controlar el sistema de gestión, visualización de vídeo y reproducción de imagen de múltiples videograbadores digitales remotos. Con las siguientes características:

 Comprobación e informe del estado del videograbador digital remoto

 Notificación de detección de eventos de sitios remotos

 Visualización remota de imágenes de cámara en vivo

 Grabación Pánico de imágenes visualizadas

 Búsqueda por intervalo de tiempo (time-lapse)y por evento de las imágenes grabadas

 Actualizaciones del software remoto y programación del sistema

 Vista de información del sistema e información de registro del DVR remoto

 Monitorización remota de múltiples sitios remotos a través de mapas 3D

 Conexión de hasta 16 sitios remotos a la vez.

Instalación

En esta parte se muestra un ejemplo de instalación típica de un programa o como se deberá realizar el proceso de instalación del software a utilizar:

1. Ejecutar el archivo Setup.exe.

61

3. Hacer clic en Instalar.

Configurarla opción de idioma, marque el idioma deseado en la lista de idiomas disponibles y haga clic en Aceptar.

Cuando aparezca el siguiente cuadro de diálogo tras finalizar la instalación, seleccionar la aplicación MSXML y haga clic en Finalizar.

62

Es imprescindible instalar el MSXML para iniciar el CCTV.

4. Hacer clic en Siguiente.

5. Seleccionar Acepto las condiciones del Acuerdo de la licencia (I accept the termsin

the License Agreement), y haga clic en Siguiente.

63

7. Deberá elegir Instalar ahora.

64

Configuración

Tras instalar el software, encontrará un icono de acceso directo en el Escritorio. Deberá arrancar el programa haciendo doble-clic en el icono. El programa se compondrá de la pantalla, 12 paneles de control, menú y barra de herramientas.

Pantalla

Muestra imágenes de las cámaras seleccionadas en el modo visualización en vivo y modo reproducción. El software dispondrá de varios formatos multipantalla: pantalla individual, quad, 1+7, 3x3, 4x4, 5x5, 1+32,6x6, 7x7 y 8x8 y pantalla completa.

6.1.1.10

MONITORES Y ALMACENAJES DE VOZ Y VIDEO

En esta aplicación el circuito deberá estar compuesto, aparte de las cámaras y monitores, de un dispositivo de almacenamiento de video (DVR Digital Video Recorder, NVR Network Video Recorder) dependiendo de la estructura del circuito ya

65

sea analógico o basado en redes IP (Internet Protocol), en caso de ser necesario se podrán hacer combinaciones dependiendo de las necesidades del sitio.

Para el almacenamiento se propone utilizar un DVR de 1 a 2 terabyte el cual se deberá estar depurando mensualmente para no ser saturado y los videos deberán ser respaldados en DVD o discos duros de almacenamiento por aparte para su posterior analización o depuración total en caso de no ser útil.

De igual forma se recomienda tener en cuenta un servidor que este supervisión técnica permanente no solo para verificar que se alojen lo videos en tiempo y forma si no también que garantice su funcionalidad excelente, el cual sirva de respaldo de imágenes y que permita entender lo sucedido en caso de existir algún robo, incendio, daño o averió parcial o total y así evitar pagar por rescate de información.

Se propone tener en cuenta un grabador de video digital de dos canales ya que representa una manera sencilla y eficiente en costo para poder actualizar sistemas CCTV que dependen de la tecnología VCR. Además, el grabador deberá ser autónomo y práctico para sistemas de CCTV menores. Así como deberá ser compatible con cualquier sistema de control y para ser operado por medio de la función VCR/DVR en los paneles de control.

Este tendrá una capacidad de grabación de 30 días de video de alta calidad, y puede tener con un disco duro fácil de reemplazar. Lo que haría que el sistema sea fácil y amigable para poder ser manipulado de la persona que se encomiende a quedar a cargo para su posterior control.

Para el control de incidentes, sucesos o control de accesos deberá designarse un cuarto de monitoreo en donde se concentraran los equipo para visualizar las cámaras así como los controles, teclados, DVR de almacenamiento, y anexos.

Los monitores en donde se visualizaran los diversos eventos que ocurran dentro de las baterías deberán ser de 19” para una mejor visualización de las captaciones de imágenes mostradas en cada cámara.
