(2) INSTITUTO GEOLÓGICO DE ESPAÑA. CUENCA. ESQUISTOS. BITIT ~IINOSOS. RIBESALBES (CASTELLÓN). Del - B o let rn del Instituto Geológico de España. Tomo VI, tercera Serie. ~I A nlUD. TIPo Y LITo Lo COU L L AUT MARÍA DE l\IOLINA, 1926. 106.

(3) CUENCA DE ESQUISTOS BITUMINOSOS. RIBE SAI-JBE S (CASTELLÓN). El inte r és qu e para Espa ña tien e la d estilación d e ca rbon es, lignitos y pizarra s qu eda manifiesto co n sa be r qu e e n HJ22 se importaron ace ites min eral es d e todas clases ' por val or de 117 mill on es de pesetas, s uma qu e e n el afio 1925 habrá pasad o de los 380 millones. Este aum ento rápid o de consum o se verifica del mism o modo en tod os los paí ses má s a de lantados co n la dif eren cia esenc ial d e qu e para nosotros cas i todo el co ns umo es de importación, es ta ndo de es te mod o exp uestos a lo s ento r pecimie ntos d el abast ecimi ento extra nje ro co n ri es go s industrial es y político s qu e pu ed en llegar a se r g ra ves , pu es todos los motores mod ern os, nutomóvilos.vupores, avi ación e irist rum entos d e g uerra se m uev en con petróleos o acei tes minerale s. E spa ña, pu es, ti en e qu e reso lver con precisión el problema de los com bus tibles líquidos por sus propio s medios, a menos de seguir sie nd o Ieudataria del extra nje r o con un in crem ento anu al d e ce rc a de 50 mill on es el e peseta s..

(4) 4. P. H EH NÁNDEZ SA 1I1PELA Y O y 111. CI NCÚ NEG UI. Los dos cam i nos .de so luc ió n so n: el desc u brimie n to de campos d e petróleo, o lad estilaci ón de ca r bones, lignitos o es quis tos . Ha sta ah ora los pocos sondeos r ealizados en España para la inv esti gación de petróleos no han sido afortunados y esto ha ce qu e los es tudios d e destila ción adquieran má s importan cia ; e n r ealidad los dos intentos, so ndeos y destilac io nes, debe n se r alen ta dos sin d esean, so, pu es hay poco hech o e n cua lq uier a de los dos se ntidos y en cam bio crece n r ápidamen te las necesidad es do co ns umo , Aun acertan d o en las dos so l uciones tard aríam os bastante ti emp o e n es ta¡' ca pacitados para a bas tecer nos s in la importa ci ón (1). Los afia s de la g ue r ra co n s us urgen tes necesid ad es, han afinad o la eficac ia d e los procedimientos d e d estilación y así se ha llegad o a un prin cipi o fund am en tal qu e, co rno OC UlTe co n frecu en cia eri la evo luc ión 'd e la s in du strias , es muy se nc illo; co ns iste en d edu cir qu e para aumentar el al qui trán , base d e los ca r b ura n tes ligeros, co nvien e destil nr a baja s temperaturas, llaman do és tas las qu e no exce de n d e 600 a íOO g rad os. Se a alta o baj a temperatura, los produ ctos so n s iemp re los mism os: a lq uitranes, agua s am onin cal es, gases y co k o se mi co k, esca la e n qu e alqui trán y gases son términ os op ues tos: a m ás te mperatura , m ás gas y a men os. más alq uit rá n . Como ejemplaridad d e la precisi ón d e r esolv er es te importante PI:O\. (1) Otra man era de 1' 0 '; 01 \" 01' el problema do abastec im ie n to;' siqui era en los períod os d e g ue rru, se OCIIITe qu e se rí a ncumular los ace ites mi neral es d uran te la paz, pe ro este p rocedimie uto , ya exam in ad o por Alemania cuando era potencia m ilitar, fué d esech ado pOI' antieeonómico, pues no se trata só lo de los d ep ósit os oc ultos o d efendirl os, sino las fábri cas d e afi n ad o o p ro d uc tos d eri varlos y el siste ma d e abastecimien to a lo la rg o de la costa, instal aciones tod a s el las in -' necesari as e i m p r od uctiv as en tiem po de paz y que rep resentan un capita l en o rme, r e!i rad o de la ,econ om ía y reservas de l país..

(5) ESQUISTOS BITUMINOSOS DE RIB ERALBES. 5. blema se ofrece lo ocurrido en Alemania durante la gran guerra. En un~ mem oria hecha por los profesores Dr. F. Beyschlacg, Dr. A. Bohm y Dr. E. Harbort de orden del Gobierno, (1) que sentía ya la an gu stia de la escasez de combustible ligero, expone n los autores como argumento prin cipal para inten sificar los estudios «Ya en lo que ya de gue r ra hemos se ntido la gr an dificultad para la provisión de productos derivados del p etról eo; sería una catástrofe si no pudiésem os ate nde r a las necesida des de nu estra industria y llegara el día en q ue no ob t uviéramos aceite min eral de Rusia ni de Rumania » y en . efecto ese día ll egó y la catástrofe so bre vino, pu es se gú n el Dr. E. Harbort, un o de los prin cip al es moti vo s de la pérdida de la gu erra por los al eman es fué la falt a el e petról eo por imposibilidad de a bas tece r a lo s submarinos. ' . Es indud able que si sé ha de ll evar de un mod o sis te mático el es t ud io, y ha de se r es te práctico, se necesita, ante todo, una cat alo gación de ord enados estu dios ge ológi cos y una in stalación para ensayos industrial es, ya solicitada de lo s poderes públicos en 1921 por el emine nte In geniero D. César Rubio, Director en aquel tiempo del In stituto Geológico de España. En es ta peque ña fábrica: punto preciso de partid a del plan de destilacion es nacional es, se empezaría por una r evi sión de r esultad os de rocas bituminosa s, los análisis de los cuales es tá n hoy desperdigados en dif erentes pu bli cacion es, sin condiciones de garantía en la mayoría de los casos y fuera del punto de vista industrial. No se llegó a r ealizar es ta in stal ación , p ero para suplir (1) Übe r di e ~IOgli chk eit und Notwendígkeít einer Ver sor g un g d es Deutsch en Rei ch es m it Min eral ülen a us inl ñndi sch en bitumin ósen Gcs tei nc n . Berlin 1915..

(6) 6. P : H ER:"ÁNDEZ SAI\IP ELA YO y 1\1. CI NCÚ NEGUI. en parte esa falta de an áli sis qu e ofrecieran las debi da s ga ra ntías, se efectuaro n és tos en la Univ ersidad técni ca de Berlín, co n mu estras r ecogidas en los dive rsos criade ros más o menos es tudia dos , hasta aquella fecha , por el In stituto Geo lógico de España, dand o el r esultado siguiente:. j..

(7) PROCEDENerA. Espul1a Id. Id. Sabero · T. de León • Alcalá la Real. Jaén Jura. Utrillas Turón. Id. Id. Puertollano Id. Id. Id. Id.. -Ó:. CARACTER. Lignito Id. Id . Antracita Id .. CALORíAS. 4.800 6.220 6.410 6.900 6.700. . 7.200 Lignito Id . 5.000 Cre táceo Hulla 7.940 Id. 7.850 Id. 7.200 Pizarras bituminosas LOOO Id. » Id. Id. 1.000 Hulla 5.700. CONTENID O EN ALQUITRÁN. 4,8 % 1,3 3,9 trazas id .. ». 5 14,70 15,00 2,7. GAS. LITROS El T KG.. NITR 6GEJ. T O. 76. 0,7 %. AZUFRE. CENI ZAS. 25 21. 1,1 0,96 1,10 0,8. 7,8 % 7,2 6,9 1,0 0,96. 13,50 % 12,36 12,78 8,30 9,8. 4,8 54. 0,85 0,8. 1,24 5,6. 12,00 19,20·. ·1,2 1,2 1,3. 1,4 1,9 2,6. 3,00. 1,4. ,. ». 17 200 62. 24,00 14,5 13,7 16,4 9.0. 33,8 37,0 38,36 38,00 63,30. 0,3. trazas 2,00 trazas. 22,00. t. 4,20 6,8. " " " ". ". ". ". ". 1,3. 2,00. 21,8. 1,30 1,30. 2,50 2,8 0,9. 9,9 4,0 10,7. ». ». ~ Sabero Id Santib áñez (León) Moreda (Asturias) Rib esalbes (Cast ell ón) Id. Id. Rubiel os Id. F. Garc ia Id. Id.. Id Id Antracita Hulla Pizarras Id. Id. Id. Lignitos Id. Piropirita Id.. 7.350 7.750 6.600 7.600 950 » ». 1.500 5.150 3.000 4.000 ». Id 7,3 14,00 8,8 a 10 T. 11,5 17,2 3,5 27,00 25,00. ». 20,00 100,00 45,00 . 28,00 28,00 47,00 120,00 60,00 75,00 ). ». ' 0,5. 0,8. 6,00. 0,1. 3,00. 73,00. 0,2. 2,4. 75,00. ». 0,2 0,7 ~. " ~. ". ". 2,3 3,4. 67,3 13,4. ». ». ". ». ». ».

(8) 10. P. I-IE HNÁND EZ SA ?IlPELA Y O y 1\1. CINCÚN EGUI. Siend o, por lo tan to, p obres en ge ne ra l los car bo nes d e Turón y ricos en produ ctos parafí nicos los es q uistos y ca r bo nes de Rubiel e s; enor me me nte r ico s en es to s aceites los d e Fuent e Ga rcía y mu y ricos en aceites tambié n los esq uistos d e Puerto llano. Como hulla, la s de Turón pu ed en pa sar co mo de las má s ri cas de Europ a a es to s efec tos, y los esq uistos d e Pu ertolla no y lignito s d e la Coruñ a co mo excepc ionale s. En e fec to y r efirién donos a Ios es q uistos d e Pu ertolla no qu e rind en un prome dio de unos 16 % d e a lq u it rá n el e excele nte ca lida d, n o ca be compa rarlos co n los d e Escocia qu e rind en 10 % , lo s d e Autun qu e rind en 8 % Y los al eman es (esqui stos co n p osidon omias) q ue rind en 3 y medio 0/0' cuy os materi al es so n los qu e en Europ a 'alime nta u prin cipalm ente la s destile rías d e es ta clase. Se podría cu bri r má s q ue amplia me nt e la s necesi dades d el co ns umo y a u n ce rc a d e un 50 por 100 más, desarr olland o d estiler ías cuyo cap ita l glo ba l de in stalaci ón se r ía se ns ible me nte igual al que anualm ente se paga al extra njero por la in tro ducci ón d e alquit r án: y aun cua nd o no figure en es as cifras g lo ba les el valor de la materi a prima , ca r bó n o esqu isto, q ue fu ese n ecesar io a dq uirir d e las mi nas, este val or es tá má s qu e co mpe nsado con el d e los s u bp rod uc t os . Ca be por lo tan to es tud ia¡' si la pe rspect iva d e poder p on er d e ese mod o e n brev e plazo, a la Na ción , a cu bie rto de cua lq uie r e nto rpecim ie nto en el actua l abaste cimi ento ext ra nje ro, pa ra la indust ria y d efensa na cional , no co mpe nsa ría a mp lia me nte el g r a vame n qu e pudier a im pon erse a l Est a d o ay udand o a di cha in dustri a con una garant ía de in terés a las in st ala ci on es d e es tas d estiler ías y s in p erjuici o, por sup uesto, de seguir d esarroll ando el plan d e inves tiga ción de manto s petrol íferos cuyo d escu-.

(9) ESQ UISTO S BIT Ul\UN OSOS DE RlB ESALBES. 11. brimiento si a ello se llegara habría de completa r la ind epend encia Industrial de la Nación en tod os los órden es y muy es pecialmente .en el de defen sa na cional, con especialidad para las necesidades futuras, y segur amente cre cientes, d e es ta clase de com bus tibles para el tráfico marítim o y marina de gue r ra. Conse cuencia de aque l plan trazado es es te es tudio so bre los es quistos mod ern os de Rib esalbes, co n un conte nido d e 12-14 % de aceite. Daremos, en primer lugar, una nota sinté tica de lo s cr ía d eros, que sir va d e orientación general a todos y ba ste para lo s que d eseen un lig ero con ocimi ento y, a continuación, la descripción detallada d e lo s .oriad er os y su geología..

(10) NOTA SINTÉTICA. Tod os los isl eos terciari os qu e contie ne n los yacimi en tos es tá n com pre nd idos e n los .Ayu nta mientos de Ribesal bes, Onda y F anz ara, su bo rd inados a la cue nca d el Mijares y di stan un os 30 kil óm etros al oeste de la capita l de la p rov inc ia. Las ca pas el e esq u istos im pr egn ados de aceite qu e co ns titu yen el cr iade ro, es tán co nten idas, como término litológi co normal , d e ntro de un as man ch as estrechas y ala rgadas de terreno oligoceno. limi tada s en to dos s us bordes pO I' el cre táceo inf eri or (aptie nse) q ue forma el fon d o ele toda la regi ón. Aunq ue poco p ro n unciada, hay disco rda nc ia ent re el c re táceo ~' los isl eos terciari os lagunares q ue so bre ellos se d eposi taron: poste rio r me nte el co nj unto el e es tratos, cretáceo ~' terciari o, fuero n pl egad os jun tos al final d e los movimi entos p ire na icos. Los isleo s oli gocen os so n cuatro mu y uniform es d e prese ntación. Tod os es tá n co mp re ndidos e n un os 6 kiló rnetra s de an ch o (K-O.) y Ot l'OS tan tos d e largo (N.-S.). Lám .1. Los est ra tos so n de lgados, salv o en los g l'U p OS a rc illosos, la direcci ón a lgo a l N E. y s u buzami ento isoclin al al Este. El tram o su pe rior es de ca pas tabl ead as , el inf erior es a rc illoso. (Véa se co rte, fig. l. ")..

(11) 14. 1'. HEHNÁNDEZ SAMP EL AYO y M. CIN C ÚNE G UI. Criaderos.- Las cuatr o cue ncas oligo cenas , particularmente en sus tramos d e margas tabl eadas, tien en mayor o men or impregnación y produ cen fetidez a la percusión, pero como ya cimi entos aprov echables sólo considera remo s las capas de marga s muy fisibl es, rayadas por las seccio nes de las di soclilas, qu e so n láminas lignitíferas el e color tabaco con es peso res de uno a d os milím etros, y qu e co ntie ne n ha sta el 15 % d e impregnaci ón. Sin emba rg o, el co nj unto de la ca pa disodílica osc ila d el 8 al 10 % Y se pu ed e ve r iflcur in silu , porqu e ard e a la llama del ca nd il. Cuenca de Rib es a lb es.- Es co noc ida desd e 18!)4 y sohr e sus ca pas de es q uistos se han llevad o todos los r ecoriocimi entos, así co mo los int entos y Ira casos de explotación po r destilación emplea ndo r etortas escocesas (6 ms.) a temperaturas eleva das y sin aprov echami ento de sulfato am óni co, El haz produ ctiv o tendrá unos 100 metros d e poten cia y en él se mezclan los es quistos (margas tabl eadas) impregn ad os (2 a l 5 % ), co n las láminas di sodílicas de color tabaco qu e llegan al 15 "l; m g l'llpO de es quistos, e n los qu e la conce ntración de es tas láminas es mayor, ha sta dar en co njunto una ro ca d el 8 al 10 % se llama una cap a, den omin ación qu e es exacta en el se ntido estratigráfico, pero qu e no representa horizonte co mple tame nte fijo, sino qu e en prolon ga ción cambia la proporci ón de lámina s disodilicas y por consecue ncia la impregnaci ón. Sin emb argo como la variabílidad no es rep entina , siemp re es una b uena g uía marchar por las ca pas emboq uilladas . En la c ue nca d e Rib esulbes se pu ed en admitir 4 capas qu e adquieron un desniv el sobre el rí o el e un os 70 m, Su.

(12) Mi oc pn o I.¡<.vs t rf!. HD. ===~ S.E .. Fig. l. -Corte de la cuenca oligocena de Ribesal bes..

(13) ESQUISTOS BIT UMINOSOS DE lUBERALBES. 15. potencia será de 2 metros en las dos oriental es y 1 en cada una de las occid entales, tot al 6 metros de potencia. La lon gitud vista de estos afloramientos se r á de un kilómetro, el largo total de la cue nca, en el resto de la cua l faltan re conocimientos, alcanzará hasta 4 kil ómetros. Por la pendiente qu e tien e la cue nca sobre el fondo cre táceo cr eemos qu e no se debe supon er qu e pen etre por bajo del río más de otros 70 metros qu e tien e por encima. Con esto s dat os, adoptando sólo la p orci ón en qu e se ven afloramientos, y 2 para densid ad, se de d ucen 1.500.000 ton eladas de esquistos para esta cuenca, y cuya cu bicación, entra por completo en la concesión vigente llamada «Concha». Cuenca de San Chils.- Se ven de 2 a 4 capas en el barranco de la Grille ra q ue corta la man cha oligocen a. La clase y presentación son anál ogas a las de Rib esalbes. Las labores aseguran un desniv el de uno s 60 metros, pero en lon gitud no se ven en más de SO metros, pu es qu edan r ecubiertos los aflorami entos por toba cua te r naria qu e se extiende por todas las loma s. Suponi end o la potencia en 1 metro en cada capa tendremos unas 200.000 toneladas para la parte de afloramientos. . Sin embarg o a poco qu e se imagin e prolongad a esta zona su conte nido se ría tan grande como el de Rib esalbes. Cuencas de Araya y Panzara.s--En la primer a se encuentran los afloramientos disodilicos bastante alterados y enlazados con las masas arcillosas, en Fanzara los esqui sto s tienen menor impregn ación; en ninguno de los dos caso s sé pu ed e int entar una cubicación de mineral a la vista..

(14) 16. P. HEHNÁ NDEZ SA.MPE LÁYO y 1\1. CmCÚNEGUI. Resum en de la cubica ción.- Redu ciéndo nos al mineral del 8 al 10 % de impre gn ación se ' puede n sup oner mios 3.000.000 de ton eladas d e esquis tos aflora ndo en distint os sit ios. Si se pudies e aprov echar miner al del 3 al 5 % de aceite la cifra de la cu bicación resulta ría por lo menos 3 veces mayor ..

(15) ESTUDIO ',GEOLÓGICO DE LOS CRIADEROS. Geoló gicam ent e , todas .las peque ñas cuencas terciarias qu e vamos a estudi.ar están compre ndidas sobre el gran si~ clin al cre táceo qu e se dibuja en el Mapa ge ológico de ' Castellón, por lo s asomo s del trías inferior, desdeLudiente a Lucena del Cid . : Hidrográficamente tod os. los peque ños isleos están subordinad os a la cue nca del Mijares o a sus aflu entes de San Chils y Argelita. Esta dependencia resp ecto a las cuencas viene a se ~ la misma qu e marcan las lín eas orográficas descendiendo continuamente desd e P e ñagolo sa y P eI1a Calva hasta las Llanuras de la Plana de Cas tellón. Los terreno s geo lógicos descubiertos son: infracr etáceo (aptiense),el oligoceno con las capas disodílicas, el miocen o y el cuate rnario. , ' Es cre táceo inferior todo el fondo del' terreno r epresen ta,do 'por plegami entos bien p ~'onunciado s , aunque no violent os qu e, en conco rda ncia con la o ~ografía; suelen ofr éct(r los altos en anticlinales, coincidiendo las depresiones y.barrancos con los sinclinales y en estas depresion es es " en las qu ~ con frecuencia se alojan la.s cue ncas disodílicas..

(16) 18. P. HERNÁNDEZ SA lIl PE L A Y O y M . CINCÚNEGUI. El orden es tratig ráfico del aptiense parece ser el sig u ie nte : como est ratos má s profundos se enc ue ntran unas . arenisca s, d escubiertas en los barran cos de Argelita y qu e ha cia el O. (P eña Calva, etc .) es tá n bi en desarrolladas y co ntie ne n Orbitolino. lenticularis; sobre es tas areniscas enc ontr amos , e n un anticlinal d e Argelita, unas ton gadas d e arcilla y arena en la s qu e dominan lo s tonos rojo s y blanco, lo qu e la s ha ce muy llamativas. Sobre es tas tongadas, con una poten cia d e 2 a 8 m. hay una caliza pa rda y de grano ba st o, a lgo sabulosa, qu e contie ne artejos d e cr inoides y Grbilolina conoidea; y a es ta roca se sup erpone, en g r uesos ba ncos, la cal iza de Osireas y ot ras veces, como en el a lto de la s Estañaes, alternan antes alg u nos bancos d e ma rgas glauconiosas. Por fin el tramo superior qu e vemos d el infra cretáceo es la caliza g ris de Osirea Boussingaulti qu e r epresenta la totalidad el e las loma s que no es té n enmasca ra da s con los es tratos terciari os o las íormaciones c uate r nar ias . E sta ca liza gris y potente es la más carac te rística d el aptien se marino d e Teruel y Caste ll ón.S us bancos son co mpac tos co n es pe s or es hasta d e 20 metros y su tono,aun má s g r is por la flora microscópi ca adh erida a S llS cresto ne s, evide ncia d esde lejos la presen cia de los pli egu es cre táceos qu e se ext ienden e n manchas ind efinidas. E l fósil caract erísti co es la Ostrea Boussingaulti, d 'Orb. qu e es muy abundante y m uy conocida e n los pueb los de esta zona con los nomb res g rá ficos de oreja de mo ro o judío, parte de l cu erpo que en e fecto recu erda; a unq ue menos fr ecu ente , también se e ncue ntra en la caliza la Or biioTina conoidea.. Terreno t erciario. - Seg ún pu ed e v erse en el p lano, to d o el terreno mod erno reconocido s.e ha r educido a pe-.

(17) ESQUISTOS BITUM1NOSOS DE RIB ESALBE S. 19. . qu e ños isleos, alargad os.y paral elos con su rumbo cas i N.-S. qu e aparecen pinzad os en los pliegu es sinclinales del iníracr et áceo. Estas p equeñas manchas, pl egadas con el secundar io, la s conside ramos de edad oligo cena, según rnzon aremo s.y serán descritas con detalle, pu esto qu e con.tien en los cr iade ros, p ero al mismo tiempo deb e de cita rse . aquí otra p equeñ a man cha de' caliza miocen a colocada horiz ontalm ente en discor dan cia con los estra tos cre táce os y oligocen os qu e hemos visto sobre La Bal sade Fanzara. . Todo el oligoce no recon ocido parece ten er do s tramos: uno inf erior bastante arcilloso y frecu entemente acompañado de yesos y el supe rior de marga s claras y tabl eadas, , con olor fétido a la percu sión y qu e so n las qu e encier ran los horizontes produ ctiv os. .EI man ch ón mioceno de los altos de Fanzara só lo consta de un a caliza horizont al blanca y poco pote nte con gast erópod os pulmonad os. Cuatern~rio. -. Dos son las presentaciones qu e este terren o, mod ernísim o, ofrece en la comarc a de los criade ro s. La más ge ne ral y ex tendida es en forma de costra travertínica cubrie ndo tanto la caliza apti ense como las . form acion es terciarias y con es pesores, q ue, como suborclinada s a las aguas qu e las han formad o, aum entan en las depresion es y se van ad elgazando a medid a q ue se sube en la lad era, ha sta desaparecer por ad elgaz ami ento. Esta caliza es muy ge ne ral en tod o el levante de Espa ña y tien e un tono blanqu ecino con banda s y conce ntraciones de color r ojo, recordand o con fr ecu en cia el asp ecto Y la textura de las formacion es Iateriticas de las bauxitas. Merece cita rse entre las form acion es cuate r na rias un cordó n de g ra ndes b loques de rocas cre táceas extendidos en desord en de Este a Oest e so bre el yac imiento de La Rin con ad a, desd e el pu eblo de Rib esalbes, en la esq uina. ..

(18) 20. P. H ERNÁND EZ SA1tIPELAYO y M. CINCÚNEG UI. de la calle de Angín, ha sta pasado el Cementerio qu e asienta en esta formación. La ro ca en conjunto es una pudinga de elementos ciclópeos con potencia qu e llegará de 20 a 40 metros y qu e pu ed e apreciarse en la fotografía adjunta (fig. 2) en la parte de la derecha (Este). El ori gen de esta acumulación de bloques pudo estar en el hundimiento de la caliza aptiense en su rama occidental por la int ensa erosión: de las arcilla s ter ciarias sobre qu e se apoya el bord e oriental de la cuenca, en plie. gue. acostad o. Por fin al cuater nar io (diluvial) cor res ponde n también los aluviones sec os qu e forman el sue lo del barrio de las fábricas (Castillo) y qu e representan la . int ensa activid ad del antigu o río. ..

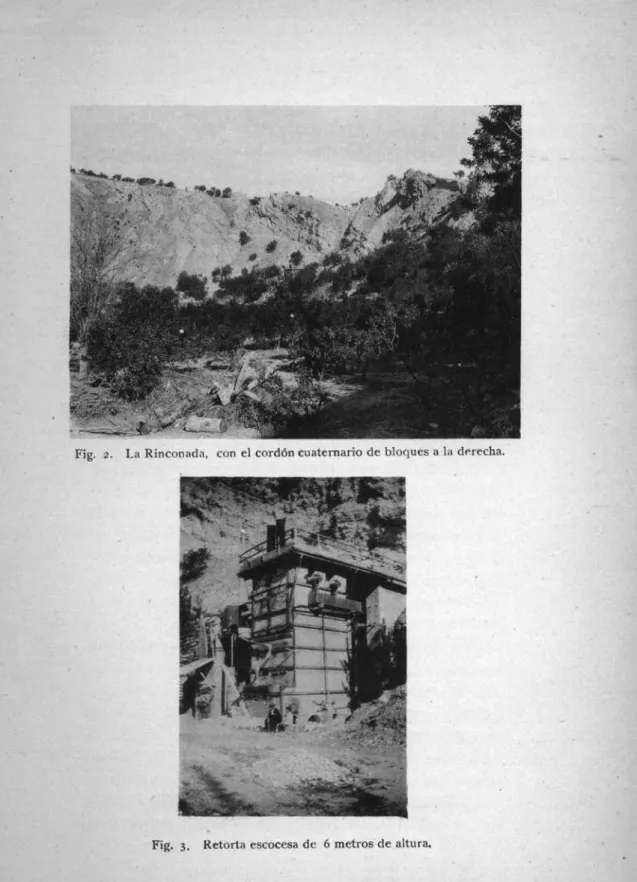

(19) Fig .. 2.. La Rin conad a, con el cordón cuaternar io de bloques a la de recha,. Fig. 3.. Reto rt a esc ocesa de 6 metros de altu ra..

(20) FORMACIONES CUATERNARIAS. La eros ión por las ag uas met eóri cas torna una forma int ermiten te en es ta zona de Levante y hemos podido comprobar esta afi rmación al hacer un r ecorrido largo por el río Mijar es día s despu és de una inten sa riada (febrero de 1923); los derrumbamientos de ro cas fueron grandísimos , particularm ente en los terreno s más flojos, como son los mod ernos o parte del trías. La enor me corriente form ada por la crecida rápida de los curs os de agua se cargaba así de tierras y ca ntos qu e la aum entaban notablemente en su pod er destructivo , particularmente en los estrechamien tos , dond e era may or la velocidad; pero cuando las .ag uas al canzaban un ensanchamie nto o cur va amplia qu e las ha cía remansar, aunque fuese ligeram ente en su marcha, se producía instantán eam ente un depó sito de elementos de aluv ión q ue a umentaba los antig uos cúm ulos de cantos rodados del c¡~u c e o caían sobr e má rge nes lla nas, dedi cadas antes al cultivo, qu e qu edaban ahora como terrenos pedregoso s y es té riles . Por este mecan ismo rep etido con int ermiten cias, pero de una man era constante, se van incr ementa ndo los aluviones actuales y así.

(21) 22. P. H ERNÁND EZ SAl\l P ELAYO y M. CL.'CÚNEGUI. se formaron lo s anti gu os qu e se ext ie n de n por ejemplo, d esde la Rin con ada hacia el Su r, coronand o el meandro e n qu e as ie ntan la s Casillas y e nmasca r a ndo por co mpl eto las prol on gaci on es meridion al es d e los es tr atos d e la Rin con ad a. El aluvión q ue acabamos d e d escribir , como d epósito cua te r na r io y actual , ti ene s u eq uivale nte terríg en o e n la s calizas tobácea s de las d epresi on es y altip la nicies qu e, d e un mod o id én ti co a unque en men or proporci ón , r eciben la a bun d an cia de ag uas me teóricas co n intermiten cias, y como so n calcá reas toda s las lad eras p or d ond e r esbala, se produce remoci ón d el ca r bo na to, qu e emig ra d e la s' calizas aptie nses a los mantos de la llanura, co nd ucido por las ag uas ac tivas e n Iorma d e b ica rbo nato, y as í, e n un proceso a lgo la teríti co, se va ha cie nd o la ca liza c ua te r na ria , muchas veces b recho ide, cua ndo cime n ta d etritus es quinud os, y co n Ireou en cia d o formas es taluctíticas , como cor responde a Iormacion es d ebida s a la circ ulació n d e la s aguas.. Cuenca de Rlbesalbes.i--Est os cr ia de ros fueron citad os por primera v ez e n los An al es d e Hi storia Natural. e n 1799. Despu és se ha ce men ción d e e llos, p or el Sr. Vilanov a, e n s u mem oria d es criptiva d e la provin cia d e Cas tell ón , pu bli ca da e n 1859, pOI' la Real Acad emia d e Cie ncia s, in cluyénd ol os e n el cretáceo . Los verdaderos d escu brid ores e n e l se n tido indus tri al , fueron D. Antonio Ruiz, d e Rib esalbes, y e l Maestro SI'. Villalba, quien inició una d estilación rudim entaria hacia el año 1892. Como minas fu eron d enun ciad as en 1894, p or el Vice Cons ul in gl és e n Cas te lló n D. Au gusto St ub bs, d e la Socie da d Geológica d e Fran cia , qui en hiz o un d etenid o es tud io d el ya cimiento, montando para la d estilación d el mineral una r etorta es -.

(22) ESQUISTOS BITUMINO SOS DE IUBE SALBES. ' 23. cocesa vertical (Ii g. 3) de 6 m. de altura, que ha sido r ecientemente trasladada a Puertollano. Posteriormente, ha cia el año 1904, se constituyeron dos sociedades ingl esa s "Cas tellón Oil Company" que explotó el yacimiento de Rib esalbes, y "Spanish Mining Sindicate" qu e arran caba la mena en San Chils, ambas con gran capital ini cial qu e cons umie ron, en su totalidad o en gran parte, en magnífi cas instalaciones, sin que los resultados prá cticos correspondieran a los sacrificios realizados. Quedó paralizado todo durante los mios de la g ue rr a, en los cuales el Sr. Stubbs intentó también algunos trabajos, hasta qu e en 1918 fueron arrend ad as las minas por la Sociedad Come rc ial e Indu strial Espa ñola. qu e tampoco ha sido más afortunada que los anteriores y tiene en la actualidad paralizados los trabajos. La cue nca qu e pu ed e llamarse propiamente de Rib esalbes se extie nde en isleo muy alargado desde est e pu eblo hasta los altos qu e separan este Ayuntamiento de los término s de Onda al E. y del de Alcora al N. La forma del isleo , segú n pu ed e apreciarse en el mapa, es bastante alargada (2.500 pOI' 700 metros) y -te r rn ina al Norte en tres colas, una ha cia el al to de la Contadora.otra llega ha sta la Bal sa de Fanzara y la más occid ental se intema en el barran co de La s Esta ñaes. El úni co sitio llamativo del cr iade ro es el más meridional , conocidopor La Rin conada, haciendo frente, co n un escarpe casi vertical, a un meandro viol ento del rio Mijares; este corte según pu ed e apreciarse en la fotografía (fig. 4), se de staca en blan co so bre el tono pardo gris de la caliza iníraoret ácea , cuyo borde occidental está en contacto con el cr iade ro. El an cho d e es te corte será de UIlO S 100 metros y el alto de 80 metros y representa el.

(23) 24. P. H ERNÁ NDEZ SAMP ELAYO y 1\1. CINCÚNEGUI. verdad ero fundam ento de las minas. . pu es fuera de este macizo la cue nca se envasa en el fond o de lo s barrancos y no vu elv en a .verse bien las capas di sodilicas. Al hacer las conside rac iones min eras so bre el criade r o volveremos so bre la morfolo gía de es ta barrerade es tra tos terciarios, " ha sta llegar a cifras de cu bicac ión. Cuadra aquí un cor te sucinto de lo s es tratos terciarios, pu est o que tanto al Norte como al Sur, ap esar.de s u di spos ición' bas ta nte lev antad a , se enrasan con las depresio nes del terren o y qu edan cu bie rtos con las formaciones , .cuater na rias . ,' " Todo el,paquet e terciario es tá bastantelevantado y ,es isoclin al hacia el E. SK. •. Corte.-El bord e cre táceo occ ide ntal se aprecia perfectam ente, mirand o a la Rin conada, pu es la caliza aptiense, maciza y de ton o pard o, se lev anta para formar un anticlinal hacia el Oes te . La primer ro ca que se encue ntra, marchand o a lev ante , en el co r te de la Rin conada, es un a pudinga a rc illos a, co mo uni ón ent re las caliza s secunda r ias y las margas oligocenas, di sp osición del contacto marcad o en toda la altura, por un a r oca ya confusa, como es la pudin ga arcill osa , q ue disimula la di scordan cia 'ang ula r entre .los do s terren os: inlraoret áceo y oligoceno . '"' . En es ta parte occ ide ntal y antes de empezar las marga s ta bleadas, dominan las arcillas, con el mismo ton o pajizo amarill ento de tod o el oligoce no; es tas margas s uele n conten er cristales co mpletos, hasta de varios centímetros; de 'yeso en form a algo deprimida (m g . a, Lapparent), , Desde .las arcillas y en más de 100 metros a l Est e; se levanta.el haz ele l.nargas amarillentas, cas i blanoas. rtablea.d as, qu e es él q ue co ntiene hasta cuatro ca pas di sodilica s.

(24) Fig . 4.. Fi g. 5.. Ac antilado d e cap as terciarias conocido por La Rinconada.. Si tio d el rio Mijar es por do nde p asa la prolongación Sur de las capas disodilicas, A la derecha (Norte) La Rincon ad a: al fondo (O este) el borde aptiense,.

(25) 26. P. H ER NÁND EZ SAMPE LAYO y M. CIN CÚNEGUI. pan las depresion es topográficas, se de d uce de un modo lógi co qu e es úni cam ente en las sub idas hacia la sie n a dond e pu ed en es ta r d escubiertas las prolonga cion es d e las cue ncas terciarias (figs . 5 y 6), Así ocurre qu e la s ca pas del haz productivo de la Rinconada qu edan oc ultas en su mayor parte ha cia el Sur por bajo de los aluvion es actual es d el rí o o los antigu os secos , colocad os sob re la s márgen es. Los es t ratos d el haz prod uctiv o pasan el río con una an chura d e 150 a 200 metro s y arrumbad os d e NO. a SE. llegan a formar el acantilado e n qu e descan sa el barr-io d e San Lorenzo o d e la s fábri cas, y en el cua l se d es cubren perfectam ente la s marga s tableadas colo r barquillo .q ue buzan ha cia los cuad ra ntes d el E. como las de la Hinco nada. Pu ed e d ecirse qu e es te punto es el últim o e n qu e se ven la s marga s terciarias, pu es al otro lad o d e la len gu a de tierra, es decir' en su parte Sur, ya los dep ósitos cuate r narios de aluv ió n, testigos d el a ntig uo ca uce y violen tas av enid as de l Mijares, e nmasca ra n por comple to los estratos in feri ores qu e sin duda co nt inúa n asomando ligeram ente pOI' la Cas illa d e la P resa para oc ulta rse d efini tiv am ente baj o los material es diluvial es d e los montes d el término de Onda.. Prolongaciones septentrionales.-Para e nco ntrnr los testimonios de la antigua po sición d e la cue nca hay qu e ascend er ha cia la sie r ra por los vallecit os qu e bajan al Mijares, por detr ás d e la Rinconada, y de es te macla se sig ue n, descubiertas a trech os, ha sta la altura, las colas en qu e termina la cue nca, sin que se a raro d escubrir el d esb ord e ha cia la verti ente opuesta . En el pu eblo de Ri besal bes se enc ue nt ra la mayor anchu ra d e la man cha terciaria , abarcand o ce rca d e 1.000.

(26) Fig. 6.. Llanura del meand ro del Mijar es con ten iendo el fina l Sur de la cuenca.. Fig.7. Caliza horizontal, q ue suponemos pontiense, en el siti o denominado Balsas de Fanzara,.

(27) ESQUISTO S BITUMINOSOS DE RIBERALBES. 27. metros, desd e el borde cre táceo occide ntal de la Rin conada, ha sta las lom as de la caliza aptien se qu e se levantan por el Oampillo, sobre el barrio de las Ollerías. A partir de es ta sección y cualq uier a qu e sea el camino qu e se tome, hada las alturas del Norte, qu e es donde nace el valle, se van enco nt ra ndo los estra tos mod ernos. Las arc illas aso ma n en la prolongación de los extre mos, según hem os vist o en el co rte; las occide nta les, con cristales mono clíni cos, se ven en el hon do del barranco, por bajo del Oeme nte r io, y en las Ollerias h asta la Fuente de Brun o, dond e sue le n enlazarse él man cha s de sulfato de alúmina, mientras qu e las ori entales, mu cho más potentes co n sus yesos fibrosos, sir ven de ap oyo y primera mat eria a las fábricas de ce rá mica del barrio de la s Ollerías. Las margas tabl ead as centrales, qu e contiene n las disodil as y parecen co rrespo nde r con el eje del sinclinal, se encue nt ran vari as veces en el barran co por baj o del cemente rio con rumbo N. 30° E. y buzamiento al SE.; las direccion es ha sta Els Guixars varían po co, pero alguna vez se dispon en cas i N.-S . El recorrido qu e vamos reseñando, es el del camino de la sie r ra dond e es mayor la a bunda ncia de es quistos , los cuales en s u forma de marga s ta blead as, qu e es la más general, se disting ue n siemp re por su ton o amarillo pajizo,' so nido algo campanil y olor fétid o a la percu sión, carácter el más decisiv o y ge neral para las marga s, y quizás debid o a s u desprendimiento de Iosluros de hidrógeno. Hada la llamadu fuente de Bruno, se enc ue ntran capas disodílicasdividiéndose fínam ente entre las margasfétidas. En Els Guixars (310) se empezó un sonde o sobre las marga s tabl ead as qu e continúa n buzando al E.;las marga s qu e asoman s n el Barranquet, an álogas a és tas, no tien en más variación sino conte ne r peque ñas geo das tapizadas.

(28) 28. P. HERNÁNDEZ SA1\1PELAYO y 1\1. CINCÚNEGUI. con calcitas en dient e de p erro y se ñales como de ripple mark en su superficie, en la qu e con fr ecu en cia se enc ue ntran también peque ños huecos de cr istales de yeso desaparecid os. Más ad elante, con el mism o rumbo, se ofrecen las margas bastante vertical es; ya en es te último tercio la an chura de la cue nca no exce de rá de 200 m., de borde a borde. Las Gstr eae Boussingaulti , D' Orb. so n abundantes en los bordes cretáceos de Ri besal bes, so bre El s Guixa rs y en todo el r ecorrido ha sta el alto ele la Sierra, se encue ntran caíelas de las calizas qu e forman a lo largo los boreles cretáceos. También hem os enco nt ra do en varios bordes Cardium y Natica.. Hasta llegar al Cor ral d e Car r i se vue lve n a descu brir varias veces las marga s ta blead as terciaria s ofusca das con fr ecu en cia por la tierra vegetal; su rumb o varía po co de NAO° K y sie mpre con el mism o buzamie nto mono clinal y es s u ton o r ojizo am arillen to el q ue les ha ce destacarse de la s calizas obsc uras cretáceas. Hacia el final del Clo t se ofrece un p eq ue üo anticlinal y los estratos, po r es ta r mu y llan os, llegan a presen tarse cas i de E. a O. En las loma s s ua ves en q ue asienta el ca n alón el el Carri,llamaelo también de la Sier ra.se desc ub re el final de la cue nca.exte ndi da en verda dera co la de estra tos cas i planos y ele poq uísim o es pes or, hast a desaparecer, Sin embar go ha cia el K vuel ven a enco ntrurse las marga s tablead as qu e, a unq ue escasamen te, da n olor fétid o y se distingu en por s u aspecto id éntico al de los est ratos de la cue nca de Rib esalbes , es decir , qu e positivam ente en es tos altozanos del co rral de la Sie na se pu ed e a pr eciar cla ra mente.

(29) 29 .. ESQUISTOS llIT UMINOSOS DE HIB ESA LRES. el des bo rde de la cuenca de Rib esal bes a la de Sa n Chils. Los bord es cre táceos al final del isleo y en una al tura de un os 400 metros se un en marcan do un anticlinal dirigido de E. a O. A los 450 metros en el borde izqui erd o de la cue nca se encue nt ra un isleo de caliza blanca con 15 o 20 metros de po tencia y dispuesta cas i horizon talm ente en tran sgresión so bre los es tratos cre táceos. Esta caliza se destaca por s u ton o muy blanco, ofrecido en esca rpes qu e form an una cor nisa da ndo vista a la vertien te de HÍbesal bes; en la masa de es ta misma roca, ya en el camino qu e cond uce a Fanz ara, enco ntra mos alg unos pequeños gas te ró podo s pulm onad os qu e parecen de mostrar s u orige n lacus tr e y limi tad o. Por se r muy típica citare mos la erosión q ue s ufre esta caliza co n las ag uas met eóricas en el resalto q ue mira al vall e y qu e se se ñala en un a se rie de es trías verticales, a mod o de fleco en la cor nisa horizontal,qu e tendrá una poten cia de 1,80 a 2 met ros (fig.7). La disposición es la indi cada en el cro q uis adjunto, (fig ura 8)" por lo cual se ha ce má s llamativa la diferen cia entre los do s terren os de la altura, pues en el ap tie nse. o. .4. ~. ' 00 ...... -. •. -. .. -. .. E. ( .. 5 0 ). Fig. S.-Croq uis exp licativo de la sit uac ión do la ca liza miocen a en las Balsas do Fa nzara.. descubierto se encue ntra, en la parte baja, la caliza parda detrítica qu e suele es tar unida a la areni sca abi garrada.

(30) 30. P. HEHNÁNDEZ SAl\lPE LAYO y 1\1. CI NCÚNEGUI. de la ba se y encima ti ~n e un pequ eño tram o de margas gla ueo niosas, tan propias de es te terreno , terminando por la ca liza p otente de O. Boussingaulti qu ,e cu bre todos . los amplios pli egu es del ínfracretá ceo el e la zon a. La s dim en sion es de la "c oro nilla" mio cena se rán de . unos 100 metros cas i de E. a O. y 500 en sentido perpendi cul ar, sin embargo, la supe rficie no se .descubre muy bien , pu es, en pa r te, está ofusca da por la tierra vegetal y por la caliza truv ertinica cuate r naria tan co mú n sobre todo el iníracret áceo de Levan te. Muy parecida a es ta caliza blan ca de las Balsa s es otra vista so bre el' bord e cre táceo.oriental , en el corral de Les F orques, so bre el Campillo. Algo más al Oest e y so bre la caliza apti en se enc ont ra mos un .banco de caliza pisolítica,los eleme ntos de la cual sue le n ten er disp osición radial y llegan ha st a un centímetro en la Aljup (470). Desd e la Aljup volv emos hada el SUI' para .exa m ina r otru cola de la cue nca terciaria q ue encaja en el barranco el e las E sta üa e s y cuyo prim er afl oramien to se enc ue ntra por baj o del mojón de divi sión de los t érmin os de Al cora , Rib e salbes Y' Fanzurn.. Toda la cola tcrciuriu de las Esta ñnes co r r-es ponde t<1l11bi én a la" Cue nca de Ri besalbe s y llega 'del mi sm o m od o ha cia el Norte, hast a cerc a de la Balsa , empe za nd o los estratos paji zos cas i horizontal es, pO I' d ebaj o del mojón de divi sión, pero a medida' qu e descen demos han to mado el rumb o Norte-Sur al go al Oest o y su inclinaci ón al Est e hasrs. ico n la prol on ga ci ón señ nla d a ta e n la za rse, en El s Gixa , ' . an tcri orm en te. P or fin, como co ntinuac ión el e Ri besalbes se pu ed e citar tam bién un a tercer cola qu e sig ue la el ep,I'esión llamada Fosarn el, pOI' dond e pa sa 01 camino qu e baja d ~ la Sorra-.

(31) ESQUISTOS BITUMINOSOS DE RIBESALBES .. 31. ta, es decir de Araya, hasta enlazar en el Campillo con las dos colas antes men cion ad as. Esta peque ña cor rida de Fo sam el, qu e es mu cho más arcillosa qu e la de Esta üaes y parecida a la de Ar aya, está a más de un kil ómetro al Oest e de San Chils conside rada s las do s cue ncas oligo cenas en su rumbo más ge ne ral qu e, como siempre, es N.-S. y buzamiento oriental; de enlazarse los estratos de F osamel con algun os de la vertiente se pte nt rional se ría con los de Ar aya y no con San Chils, pu es tanto Araya como F osam el qu edan al Oest e y detrás del morro cre táceo, llamado Morr o Blan ch , qu e forma el borde Oeste de San Chils. Las rocas d el fon do cre táceo siempre es tán bien car neterizadas por la O. Boussing aulti y las Orbitolinas en la caliza pa rd a inferior . Como disc ulpa de alg ún peque ño asomo qu e haya podido pa sarse en algún rin cón de los barrancos pod emo s recordar qu e, en nin gun o de los cas os tenía valor ind ustrial el asomo examinado : ni por su clase, pu es, exce ptua ndo Els Guixa rs, nunca hemos enco ntrado verd aderas disodil as , ni por la cantidad pos ible conteni da , aun e valuando como apro vec ha bles la totalidad de es tratos terciarios.. Consideraciones sobre el valor minero de la cuenca.Ya hemos vist o qu e el mayor ton elaje de las marga s produ ctiva s se enc uentra en el lugar conoc ido por La Rinconada, nombre qu e se refiere al murallón o resguard o qu e Ior. man , top ogr áñcamente, los se dimentos terciarios muy levantados limit ando al N.la cur va apretad a q ue hace el río, desd e las fábricas de cerámica ha st a las primeras casas del pu ebl o. Este acant ilado de 200 metros escasos de longitud y 70 so bre el rí o, prot ege, a modo de barrera, contra los vientos del N. a las hu ertas de naranjos qu e.se extien-.

(32) 32. P. H ERNÁND EZ SAMPELAYO y M. CINCÚNEGUI. den desd e .el pie del acantilado ha sta ganar la orilla opuesta, también aplanada, y en la qu e ubican otras fábricasde cer ámica y antiguas in stalaciones de de stilación. Esta barrera terciaria compre ndida desd e el pu eblo (figura 9) al borde cre táceo del O. no llegará a más de 80 metros de' esp esor.en su base y a pocos metros en su parte alta pues las aguas qu e se . deslizan paralelamente al rumbo ge ne ral d e I ós pli egues cre táce os, es to es de NO. a ~E. , han er osionado profund am ente los es tratos mod erno s más, blandos, qu e coincide n en s u dirección gen eral, r esultando qu e el barran co de las Ollerias, al Norte del macizo de la Hinconada , lo limita por es te lado como el Mijares lo ha ce por el Sur y así qu eda conto r neando el bloq ue de mayor cu bi caci ón de las margas disodílicas, por delante y por d etr ás, en sus 200 metros de largo, pOI' las cue ncas del Mijares y Ollerías, al O. por el bord e de la caliza aptien se y aLE. PQr las marga s qu e sostiene n,el pu ebl o. El rumbo de los es tratos en la Rin conada es próximamente N. 30° E. .y buzamiento al SE.; la altura barométrica, en 'a parte alta, es .de 220' 'm etr os y su anchura transv ersal en es te lomo es trec ho, desd e donde se .d om ínan las dos vertientes, es de UI JO S 10 metros. A co ntin uac ión clam os un co rte detallad o del cr iade ro en .la rasante deja Rin con ada, de lev ante a poni en te, partiend o desd e el pu eblo. Capa sin n úmero, no mu y ri ca; 1 metro. . Alt ernan cias de calizas y marga s; 8 metros. Mar ga s con alguna disoclila sin valor para cons ide rarse como ca pa; 2 nietros, Ca pa n° 1; 1,50 metros. Caliza intermedia; 3 metros, .. Capa n" 2; 2 metros. Margas y calizas co n alg una arc illa interm edi a: 1,50 m..

(33) Fig. 9. Bord e oriental de la cuenca, vie nd ose a la izquierda (O este)el principio de La Rin conada.. Fi g.. 10.. L a Rincon ad a. Capa 2 . " Láminas de di sodila, oscu ras y fisibles , alte rnadas con margas bituminosas blancas tableada s..

(34) ESQUISTOS BIT UMINOSOS DE IUBE SALllES. 33. Alt ernan ciad e margas co n láminas d e di sodila;2 metros. Ca lizas y margas ha sta la falla; 4 metros. Falla; 1 metro. Troz o ofusca do por ac u mu lació n d e d e tritu s; 15 metros. Calizas; 6 metros. Ca pa n" 3, con a lg una marga; 2 metros. Ca lizas y margas: 2 metros. Ca pa si n número o 30.; 0,40 metros. Calizas co n al gunas ca pitas; 25 metros. Ca pa n" 4; 1,50 metros. Mar gas, calizas y al guna arcilla; 20 metros. Arcillasy acu m ulac io nes d e d etritus c re táceos;25 metros Total 120,90 metros, La s labores d e La Rin conada ti en en su ra sante inferior 12 m. pOI' e nc ima d e la s hu ertas d e naranj os y av anzan un os 100 m. e n total antes d e sali r, hacia el norte, al barranco d e las Olle rias . En la ga le ría llama da l.", q ue es la más pr óxima al pueblo d e Ri besalbes, se em boqu illó un a capa q ue.e n e l in teri or, se s u bd ivid ió en otras d os d e d isodi las muy fisibles qu e a r de n a la luz d el ca nd il. En las ca pas 2.a y 3.a se o bt ie ne es te r esul tado tam bién pero co n más difi cultad (fig s. 10 y 11). La ma yor parte d e los fósil es e nco ntr ados, lo han s ido e n la s ga le r ías d e la capa 3.a • Entre las ca pas d e Ribesalbes, particulnrmente e n la 2.'\ sue le hab er intercnlacion es a rc illosas limitadas a veces por trozo s papiráceos y al go flexibl es co n la s s u pe rfic ie s muy brillantes y d e fu erte 0101' a petróleo a la percu sión, qu e se ase me ja n a g r uesas di s odiln s adaptándose d ócilmente a todos lo s pl egamientos.. Cubicación.-A la mitael el e la altura elel ma ciz o Rib esal-.

(35) 34. P. H EHNÁNDEZ SAi\1 l' ELAYO y ~I. CI NCYNEGUI. .bes el co nj un to d e las ca pa s ha cen una infl exión y no parece n llegar arri ba , co n poten cia 'ap r ecia ble, la s di sodíli ca s. P or otra parte se o bser va en las gale rías , y lo co nfir ma el .p lano de la mina.qu e los horizontes productivos no son se g uidos de un mod o co ntin uo, s ino qu e una capa de la máxima impregna ción va pa sando a em po brecimie nto y much as v eces a marga s, mi entras qu e en ton gadas próxima s oc ur re e l fen óm en o co ntra rio, y la capa di sodílica se diría q ue s u fro .u n pe q ue ño traslad o: es tos ca m bios e n direcci ón ha cen qu e la pot en cia tampoco se a -cons tante . PUl 'a la cu bicac ió n prescindiremos de es tas circ unst a ncias e n a lto.y e n largo y su po nd re mos 4 ca pas co ntin uas co n poten cia d e 1.50: 6 metros e n total. Segú n esto, tendrem os qu e la cu bicac ió n po d rí a es tar dada pOI' e l s ig u ie nte producto: 70 (alto)x 50 (an ch o medi o)x6 (p oten cia) x2,5 (d en sidad) = un as 50.000 ton elada s. Esta ca ntidad resulta so bre el vall e y co ns ide ra nd o sólo la s ca pas d e máxima impregn aci ón, pero teni end o en cuenta la s mnr ga s tabl ead as qu e co nte ngan ha sta 5 % d e aceite, y q ue la ex plo tac ió n pued e descend er p or baj o d el rí o, quizás se pu eda tripli car la cifr a qu e hemos dad o pa ra 'el ma cizo.. Concesiones vigentes.-Son dos , «Concha » s ob re la cuenc a de Rib esalbes y «Victo r-ia Ali adu s . sobre la de San Ch ils.Co m pre nde n e n s u perím etro la mej or zona d e a flo ramiento y presentam os el plan o d e labores de la prim era (lám . 2). Recorrido a San Chils. -A la salida d el pu eblo de Rib esa lbes, en la s llamada s casas d e Maset , pOI' el ca mino hacia Alcora, pasan las ca lizas tabl eadas seguidas por arcillas qu e simu la n co bija r his ha cia el E. y , co mo siempre, d esd e.

(36) Fi g.. I lo. L a Rinconada. Ca pa 3.a Macizo d e lámin as d e di sodila, unidas, q ue dá id ea d e su delgad ez y textura co riacea. Fig .. 1 2.. Barranco d e San Chil s, t ransv e rsal a los es tra tos..

(37) ESQUISTOS BIT UMINOSOS DE IUBE SALBES.. 35. la caliza d e Exoaira« in clusiv e. se r ecubren e nsegu id a con el manto a lgo ro sad o d e la caliza mod erna q u e parece algo la terí tica e n pequeños nú cl eos; precisamente. e n es te sitio y como d em ostración conc luye nte d e su or ige n cua te rn ari o h e mos en contrado en s u masa t¡'OZOS d e ce r ám ica ce mentados. En Cua tro Co rr als, antes d e llegar al término d e Onda, vemos e l e xtrem o d e la cue nca por este lado; los es q u itos nma ri lle nto s, ve r dad eras calizas ma rgo sa s muy tab leadas y so no ras a la percu si ón .Se co loc a n e n es ta cola m-rumbadas cas i d e N. a S. y con buzamientos C\istintos, aunqu e d omina n los vertica les, y como e l plieg ue cretá ceo q ue íorma el fondo sig ue aproximad am ente la misma direcci ón , se pu ed e producir una lig or<l co nfusi ón, resuelta pronto, a l ava nzar' el camin o, pu es se e nc ue ntra n ho r izonta les los es tratos cre táceos e n es te ord en: el es tra to in fe r io r os una marga gla uc oniosa , e nc ima la caliza parda co n Exogiro Bo useinqau lii y e nc ima un tér-mino lit ológi co d e creta m uy blan ca q ue parece m ás mod e rn o qu e el ap tien se y qu e hemo s visto tambi én e n los altos d o la Contadora qu ec\ominan Els Guixars, Sin necesid ad d e es ta d em ostra ci ón, tan cla ramen te cr etá cea, se d istingue n s ie m p re los es tra tos tercia r íos, porque dan ol or I étid o a la p ercu si ón si end o margas y a unque esté n muy se pa rad as d e las di sodilas; este carri cte r.qu e ra ram en te Ia lta .ay udu mu cho para la prosp ecci ón. Desd e aq u í e n má s d e u n kil ómet r n, ha st a la ma sía llamada d e Sa n Ch ils, \"t IC 1ve la ca liza c uute r na r iu.es pesa d e 50 a 60 centim otros a o cultarl o todo.y así qu edan tapados baj o s u masa, los est ratos sec undu rio s y terciados , En t ro zos d e es ta ca liza vem os seña les y nú cl eos d e forma es taln ctitica mostrando la ci r culaci óu d e las aguas d e 1'01'maci óu pO I' el d epósito d e s us capas y es tas Iiguras a ve ces s im u la n verdad eros pisol ito s, LJ nica me nté lo s altos.

(38) 36. P. H EHNÁND EZ SA 1\I PE LAY O y 1\1. CIN CÚN~~G UI. qu e se lev anta n bastan te so bre los esc asos llanos y las co linas sua ve me nte onduladas, se . libran de este manto calizo cuate rna r io, La cue nca de di sodil as, llamad a de San Chils, no r esalta nada de l terreno: sus lech os arnariliento-pajizos y es tra tificados en ca pas mu y delgadas se arrumban de N. a S. co n buz ami en to a bso luta me nte isocli nal al K y en es ta disp osición oc up an el fondo del barran co de La Gr ille ra o de San Chils, que atraviesa los estratos de un mod o cas i perpendicular y los descubre úni came nte en el an ch o de su cauce (figs. 12 y 1:3), de mod o qu e este terciario productivo só lo es tá mostrad o en un a fila larga de 100 metros en el se ntido de l río, a par tir de un a presa qu e se enc ue ntra al O. ag uas ar riba, y con un an ch o .del fondo del río de man era qu e esc asa me nte se descu bre un corte. sin r elieves, de las ca pas te rc ia rias . La s r ocas de los bordes, tanto al E. como al O. (fig. 14) se perciben perfectam en te, po rq ue levan tan las calizas ap tien ses sobre la llanu ra cent ra l que cor respo nde rá a las prolon gacion es S. y N. del haz produ ctiv o, ocultas por los dep ósitos cua ternarios. Dentro de los 800 metros, a lo largo del barran co, se encue nt ran capitas de disodil as rep artid us de un extremo a otro: las imp ortan tes se ag r upa n en un os 100 metros de anc hura contados a partir de la Presa del extre mo O. y es donde se han efec tua do las lab ores de r econ ocimiento y explotac ión. El as pecto de co njunto de es tos estra tos terciarios es tá dado por las mal'ga s. tabl eadas y duras de ton o pajiz o qu e sue le n ten er algo de so nido campa nil a. la percusión y olor fétid o, entre es tas margas, a veces muy pen etradas con ellas, van las lín ea s finas de la disodila con su es pe cial ton o colo r ta baco. Los t ramos arc illosos en Sa n Chils, faltan cas i en ab soluto, habrán sid o arran cad os por la. °.

(39) Fig. '3 .. Fig .. '4.. San Chi ls. Marg as disodi licas buzando al Este.. Borde Oeste de la cuenca de San Chils: las calizas aptienses forman el acantilado de tono oscuro y los estratos terciarios el lecho claro del barranco..

(40) 37. ESQUISTO S BIT UMINOSOS DE RIBESALBES. er osión qu e en este barran co se tie ne q ue cumplir d e un modo cons ta nte y ené rg ico resp ecto a los d ep ósitos terciarios, puesto que el agua ha de pasar por el barranco ahondando su cauce, como un a verdadera herrami enta. Las di sodilas de San Ohils se ofrecen en lín eas mu y fina s y unidas qu e bandean a veces como hoja s d e un libro las marga s pajizas. El rum bo de todos los estratos terciarios es casi N. S. con buz ami ento al E. de un os 40° con la horizontal. La s capas margosa s empieza n en el mism o azud (presa ), p ero en realidad , aunque muy próximas las rocas cre tácea s de es te borde, no se aprecia el contac to, ofu scado pOI' los aluv.ion es d el ca uce . La gale ría más importante se enc ue nt ra en la o rilla izquierda, pr óxim a y ag uas abajo de la presa y emboqu illa da un os 8 m. so bre el ca uce; tiene a la ent rada un poc illo en tra ncada, de un os 40 m., d el cua l urranca n otros dos niv eles por d eb ajo de la ra sante de la gale ría, seguidos de un modo irregular y ent re tod os compre nde rá n un a longit ud de unos 25 a 30 ms. en se ntido N. pu esto qu e hacia el S. no se ria posibl e el r econ ocimi ento pOI' cr uzar el rí o (l'ig. 15).. . - . .. !.+. ~ . '!'.. t::::==~. - - - --. r---. -. ---,. N. Fig. ¡5.- Croqu is de las ins ta lac iones y la bor es de San Chils ..

(41) 38. P. HERNÁNDEZ SAMP ELAYO y M. CINCÚNEGUI. No p ud imos ver bien las lab ores por estar la tran cad a en la parte baja co n agu a. La 2a gale r ía en imp ortan cia , es la examinada en la lad era S. y cas i opuesta a 'la anterior; tendrá próxim am ente la' mi sma rasan te, es decir la mínima alt ura pa ra li br arse de las g ra ndes av enidas: el niv el di sodíli co qu e sigue en direcci ón hacia el Sur , quizás sea el mismo qu e en el cas o anteri or, y la longitud dela labor no pa sará de 20 a 25 metros. Más hacia el E. un os 60 m., vue lve n a verse las marga s marcad as con el encinta do fino que les dan lasláminas bitumin osas,pero es te nu ev o niv el,l o mismo qu e algún otro que so enc ue ntra ha sta termin ar la presentación de la cue nca alta, no han sido recon ocid os, quiz ás por juzgar q ue ten ían suficie nte materi al con el descubierto en las do s gale r ías ce rca del azud , o porqu e es timase n más p ertinente la co ns tr ucc ión previa de las instalacion es do destil ación , práctica perniciosa in du strialmente seguida en tod a esta cue nca, en la cual, por las poten cias descu bierta s y la r elativa var iac ión de los niv eles bitumin osos, debi eron haberse basad o sie mpre en cantidades y da tos conocidos pr evi am en te. En la parte alta (ladera S.) con un des nivel de un os 40 rn. con el fond o del cunee, se eno úentra n la casa de la mina y dos peque ños hornos para destila ción con esc as os co nd uctos y bal sas de co nde nsació n y r ecogida de PI'Odu etos. Cerca del horn o, preparad as en tro zos pa ra la ca rga, que daro n algunas ton eladas de margas di sod ílicas en la s qu e se pu ed e compro bar corno tiend e a desp egarse y se pa ra rse pOI' met eori sm o la porción margosa do la uituminosa o disodílica p ropiame nte di cha y cuyas láminas, aq uí, so bre es te pe q ueño dep ósito de mena, hemos vist o con frecu en cia bombeadas y cas i abarquilladas al desp egarse de -lus margas; cua ndo se enc uentra n así aisladas.

(42) ESQUISTOS BIT UMINOSOS DE IUBE8ALBES. 39. tien en asp ecto pirole ñoso, son muy flexibles,s e cortan en trozos por un cuchillo y arden bien, es decir, los verdader os cara cte res ·de la disodila.. Dimensiones del criadero.- En rea lidad son más bien peq ueñas las cifras r epr esenta tivas. El núm ero de niveles explotables parece no ha de pasar de 3 capas: dos pr óximas a l azud y otra más al E., y de los 3.niveles só lo uno es el reconocido y exp lotado en las do s ladera s. La longit ud (N-S) de extr emo a extre mo de las labo res abarca uno s 100 metros, así a partir del norte: 30 metros de la gale r ía de aquella lad era, otros 40 o 50 m. del an cho de l cauce, y por fin los 20 m. del registro Sur; aho ra bien, contando con qu e tanto al Norte como al Sur se ven los estratos terciados en algunos descarnados y que pen etran en masas bien unidas y formadas por bajo de los depósitos cuaternarios, creemos se deb e opinar bien resp ecto a la prolongació n en bastante longitud, pero de un modo cie rto, só lo pued en admitir en 200 a 300 metros. En cuanto a la altura no se pu ed e pasar en la apreciación de más de 80 m., de los cuales 40 co rresponde rá na la profundidad de la la bor del bord e del NO I'te y otros 40 de desnivel ha sta la meseta del camino. Que da po r estimar la poten cia de cada niv el, lo cual no se decid e bien más qu e en la explotación, pero de cualqui er modo, supone mos no se pa sará de las poten cias de Ribesal bes (hasta 3 met ros). El ton elaje qu e de un mod o seguro se pu ed e atribuir a San Chils, admitiendo como den sidad de 2 a 3 entre marga y caliza, se r á de 100x 80x 6 (poten cia el e 2 capas) x 2,50= 1l 0.000 tn s,.

(43) 40. r.. HERNÁ ND EZ SA l\l PE LA YO. y. !\l. CI NCÚNEG UI. Bordes de la cuenca y prolongaciones.-Arrumbados los estratos mod ernos q ueco ntie ne n las di sodil as de Norte a Sur en pli egu e mu y ap re tado (puest o qu e at estiguan el esfuerzo, la pizarrosidad y el levantami ento de las ca pas ) se han de admi tir corno bo rdes de la cue nca las limit aciones lat erales, pu es tanto pOI' el Nor te co mo al Sur, so bre las altiplani cies de tierra lab orable, no se ve n más qu e la caliza cuate r na ria ya lgunos pequ e ños aso mos pOI' debajo, de los qu e despu és hablaremos (fig. 16). La s calizas qu e forman ambos bordes so n .a ptienses y resaltan so bre el terren o formando elevaciones ásp eras y peladas qu e so destacan mu ch o. Ni al Est e ni al Oest e so aprecia el contac to ent re las rocas cre táceas y las terciadas, cu bierto, en a111 bos casos, por los alu vion es cuate rnarios recientes; en el ca uce y algo más arri ba, hasta llegar a la roca cre tácea, os la caliza cuute r nar ia de cong lome rados la qu e oc ulta la ·uni6n. . El borde a pt iense del Oes te parece fraccionad o'por dos o tres pe queñas fall as di spu estas en escalones, pero sus es tratos buz an sie mp re ha cia el Est e con bastante tendido y en ese se ntido pen etr a por de bajo de la cue nca terciari a pa ra forma r s u fondo . Al Este, las calizas cre táceas. tiend en a eleva rse en un pequ e ño an ticlinal isoclinal hacia el Este qu e, do una numera mu y lógica , se enlazarían con la caliza occide ntal para dejar la cue nq uecita terciaria e ncajada en un sinclinal d e igual in clinación en s us dos ramas. En es te caso particular los do s bord es parecen aju sta rse a un mism o motiv o tectóni co; las fallas del bord e occidental podrían r eferirse al hundimiento ge ne ral del pals ha cia ese lad o, mientras qu e el buzami ento hacia oriente, de los pli egu es isoclinales, indicaque de ese lad o cnrd inal se ofrec iero n las resist en cia s; es decir bord e occ ide n-.

(44) Fig . 16.. Prolong ación Norte (al fondo) de la cu enca de San Chils. (El barranco es tá comprendid o entre la parte clara y oscura del prim er t érrnino.). Fig. '7.. Afloramiento de la «Foy a de Cho chim • . Unió n del aptie nse y el oligoce no..

(45) ESQUIS TOS BITUMINOSOS D E RIBESALBES. 41. tal , zona de debilid ad y r esi st en cias en el borde oriental, por lo men os tal p arece ser la razón tect ónica en es te p equ e üo pliegu e de la cuenc a mod erna.. Prolongaciones. -La tob a cuate r na ria d e la llanura.que d esd e Rib esalbcs se extie nde hasta San Chils, no p ermite hacerse ca rgo d e las dim en si on es qu e po r debajo d e ese manto tend ría la cue nca terciaria , p ero o bser va ndo qu e toelos los asomos de es ta clase ele es tra tos se ofrece n bord eud os d e calizas cre t áceas arrumbadas de No a S. con buzamiento a l K, se pued e deducir qu e Hib esalbes y Sa n Chils, so n cue ncas paralela s. p ero no di spu estas en prolongac ió n, pu esto qu e de una a otra, tomadas ambas en se ntid o N. S. hay má s el e dos kil óm etros en se ntido transv ersa l, asom and o, las ca lizas cre táceas varias veces so bre la supe rficie cuate r nnria q ue va de una cuenca a ot ra, como testimoni o de la barrera de calizas aptien ses q ue se r virá d e se pa ración co ntinua, por baj o del manto tob áceo. Los peque ños asomos qu e podrían co ns ide rarse como prol on gación d e Sa n Chils , es tá n sit uados al' S. de la cue nca. So n tr es e n es tos 2.500 m. q ue miele la di stan cia d e nibesalb es a Sa n Chils y el más próximo a las exp lot ac io nes d e Sa n Ch ils a u n d istará un kil óm etro ha cia el S.; los t¡'CS so n peque ños y en r esum en pu ed e decirse qu e no sirven de g r'a n a poyo pura d edu ccion es in dustriales. El prim ero de los peque ños aflo ra mie ntos,a qu e nos venim os r efiriendo. saliend o de Ribesal bes, se enc ue ntra en Cuat re Co r rals y es tá co ns tituíd o por unas marga s color barquillo qu e se ai-rumban de N.a S. con buzamientos variables.aunque par ece dominar a l Est e.Las marga s qu e lo compon en so n muy parecid as a las qu e acompa ñan a los es q uistos ele la Rin conad a,p ero dan escaso o nin gún olo r a la p ercu si ón en mu chos d e los trozos examinados. Est e es trecho asomo es tá.

(46) 44. P . HERNÁNDEZ SAMP ELAYO y M. CINCÚNEGUI. das en una masa arcillosa de modo que cuando se altera la ro ca quedan abarquilladas la s del gadas lá minas ce nicie n tas en tre 'los product os margo-arcill osos de d escompo si ción que se desm enuzan a escas a presión ; por fin todo el tramo alto, ha sta la co ta 280, vuelv en a r ep etirse las margas bastante ca lcárea s hasta la Fin ca d el Cho r ro dond e entra la caliza d e la s estepas. En resumen , es ta p equeña cue nca de es tratos modernos se ofrecerá en un os :~oo m. d e lon gitud y 40 a. 50 de poten cia. El materia l di sodílico, en lám inas g rises, bien se a pOI'q ue t uv ies en di sipada gran parte d e su materia orgán ica por meteorismo o porqu e s u ca lidad se a inf erior, no co nseguimos qu e ardiesen a la llam a d e la bujía, como ha cían s us homóloga s d e San Chils y Ríbesalbes: las margas tabl eadas inferiores er a n la s úni ca s qu e da ban fetid ez a la perc usión. Los bord es y las prol on ga cio nes de es ta pequ eña cue nca se ocultan al Sur y al Oest e pOI' los aluvi on es del barran co, mientras qu e al Est e y al Norte es la 'ca liza br ech oid e de las llanuras la qu e o ~ u l ta las uni on es e ntre las capas tercia rias y los bord es cre táceos .. Fondo cretáceo.- Au n cua nd o no se vean unid os los estratos aptien ses y los oli gocenos, se co mpre nde qu e la di sposición d e es tas peque ña s cue ncas, como la de Aruya tiene que ser análoga a las d e Rib esalbes y San Chils y por consec uen cia el fondo será la ca liza apti ense, En Araya la se rie inf'ra cret ácea se ve má s co mple ta y clara qu e en las cue ncas de la Rin conada o La Gril lera (San Chils) y como e leme ntos prin cipal es tien e: . arcillas muy rojas e n s u parte interior, marga s muy aroillosa s y d i \'Ídida ~ enc ima, y forma ndo resa lto so bre esos tra mos.

(47) ESQUISTO S BIT UMINOSOS DE RIB ESALBE S. 45. blan dos inferiores, se encue nt ra la caliza parda con Orbitolina lent icularis y encima de todo la caliza gr is de Ostrea Boussingaulii. En la bajad a al barran ea de Araya, desd e San Chils, se aprecia bien esa disp osición. Est e peque ño dep ósito del barranco de Ar aya ha y qu e conside ra rlo como aislado pu es se enc ue ntra se pa rado del de San Chils por la caliza del Azud y de todas las ramificacion es de l de Rib esal bes por los altos cre táceos de la sier ra de la Balsa.. Cuenca de Fanzara.- Para llegar a esta cue nca hay qu e trasp on er tod o el bord e O. de Ribesalbes formad o por pot entes calizas aptien ses con O. Boussingaulti hasta llegar a dar vista al Mijar es. Ya desde el alto (240) bajan do hacia los pinto rescos rin cones qu e ofrece n los mean dros del rí o Gra nde se van descubriend o tam bién g r upos de estra tos más inferi ores en el cre táceo. La es tructura ge ne ra l es en amplios anticlinales con buz ami ento de sus ejes algo al Norte y qu e asoman en S U parte inferior marga s y arcillas muy roja s, como ya vim os en Mas del Moro. A la entrada del pu ebl o de Fanz ara y en el barran co qu een tra al Norte pega ndo a las hu ertas, se encue ntra el . urgoaptien se en un os 200 metros de poten cia, forman do un bonito anticlinal cuyo co rte, co menzando por arri ba seda el s i ~ u ie n te : caliza de O. Boussingaulti; caliza parda de Orb itolinas; acantilad o de psarnitas y are niscas grises y negras; calizas y arcillas muy rojas. Es decir qu e la nov ed ad en el cre táceo qu e veníamos viend o es el desarroll o qu e toman las areni scas urgoaptien scs con textura pizarre ña o psa mítica y mu y divididas en peque ños paquet es qu e se diferen cian por do mina r en ellos la parte aren osa o la arcill osa, con la particularidad.

(48) 46. P, H EHNÁNDEZ SAMPE LAYO y M. CI"CÚN EGU I. d e qu e es as psamitas y margas s ue le n to ma r un to no mu y obscuro en la ma sa , qu e pi erd en cua ndo está n a r ra nc a das volvi énd ose casi bl an ca s y d em ostrand o qu e co nt ie ne n s u bs ta nc ias ca r bo nosas y o rgá nic as qu e se di sipan al aire. Tal p ro pie d a d se pone más d e .man ifiesto en el ba rran co afluen te q ue su be ha cia el Norte y d ond e se han e fectuad oregisn-os e n bu sca d e marga s bi tumin osa s co mo la s d e la Rinconada, co n el resultad o inlru ctuoso qu e e r a d e. es pe rar. Sig uie ndo el barran co a l N.y a poco más de un kil óm e t ro , apar~ ce tod o bl anco, fon d o y lad era d el Oeste, co n margas tabl eaelas qu e d en otan un . ca m bio d e terren o. En es ta pa rte e l barran co r ecibe los nombres de Blan co, Oliv a ret y ele la Bail esa, Examina d as la s a bru p ta s lad eras co n a te nc ió n vem os qu e , e n 1II1 0S 50 a 60 me tros ele d esnivel ti en e dos se r ies d e es q u is tos tabl ead os bastante duro s y calcá reos qu c ac us a n so no r idad y Ietidez a la percu sión co mo v em os oc u r ría e n las margas tab leadas de In prolon ga ción d e In Rin con ad a, pOI' eje mp lo e n Els Guixa rs , En la parte inferior hay un r egi stro e mpe za d o c n margas y e n la parte al ta vem os la ca liza parda aption s e s in di scordan cia mu y np uren te co n los esq u istos, pe ro e nlazada co n e llas pOI' medio el e un a brecha d e t l'OZOS (1<3 es qui sto y ca liza parda. En r ealidad , y sin hab er enco ntrado fósil es e n los esq uis tos fé tid os no se pu ed e d ecidir' d e la ed ad d e es te p aqu et e d e ca pas, a u nq ue lo s upo ne moso ligoceno, pinzado fue rte me nte p Ol') OS bord es cretáceos e n un pli egu e iso clinnl. Es d ecir, qu e por es ta r la lad era llen a d e tl'OZOS ca ídos ~. e n parte cu lt iva d a no se pu ed e ap recia r qu é di scord ancia an gular hay a .e nt r e estos es tra tos y la!" ca lizas ap tienses, aunqu e co m pa r a nd o la s d os lad era s d e este sol ita r io harran co pu ed e apreciars e una g l'a n ditcrcn cin d o as -.

(49) ESQUISTOS BIT UMINOSOS. DE HIBE SÁLBES. 47. pecto y colocación entre los es tratos blan cos tableados de la margen derecha y la s calizas pardas y g r ues as de la margen izquierda; cla r ame rite cre táceas y doblada s en an ticlin al. • El rumbo de es te haz de ca pas es N,-S, y, su cor r ida, acu ñada fuertem ente ent re los es tratos aptien ses, pa sará poco de 100 metros, , Por fin, y por completa r la lista de p equ eñ as man chas examinadas, cita re mos ot ra pequ eña ar r umbada N, 10 a 20° O. y buzamien to al K , longitud un os 300 metros pOI' un os 50 de an ch o; los es tra tos ', qu e se co r tan en el camino y poco antes de llegar a la Bail esa desd e F anzara , so n marga s ta blendas clar as co n fetid ez ligera a la percusió n, ,. Menas.-Análisis.-La r oca qu e se ofrece en Hibesalbes como prov ech osa a la explotac ión, es una marga ba stante tableada con un a impregnación de hidrocarburos que acusa de 10 a 14 % de ace ite en la destilación, Se trata pu es de. margas bi t~lmin o sas clás icas . Aho ra bien , como en los horiz ontes más ri cos se intercalan en los es tratos láminas finísimas de colo r tabaco qu e tien en las ca racteristi cas de la disodila, aplicam os a las marga s la den ominación de dí sodilica s qu e ya había sido empleada pOI' el Dr . Fauru. La disodila o dysodil a, del g riego dysodes,' fétid o e ilys, lodo , ~ n realidad no 'constituye una es pec ie min eralógica , pero tien e ca racte res peculi ares quela ha cen val er como si lo fu ese, dentro de los límites de satisface r a ellos,Entendemos' pOI' disodil o o disodila o hulla papir ácea un lignito muy esq uistoso, flexibl e, basta nte elás tico que llega a corta rse en virutas con un cuchillo cuando es tá en láminas su eltas' y qu e, por su combus tión, desprend e un olor.

(50) 48. P. HERNÁNDEZ SAMP ELAYO y M. CIN CÚNEGUI. mu y desagradable (1). Estos car acte res completos se , encue ntran particularmente en las margas de San Chils, las cua les al sufrir la alteración ·meteór ica, dejan libres y ab arquill ad as las lá..min as papir áceas. Los,an áli sis que conocemos so n los sig uie ntes por orden crono lógico :. Análisis general de la disodila negra. Substan cias min eral es fijas 50,4 "l-. Sílice . . Alúmina Óxid o de hierro Car bona to de ca 1 . Carbo na to de magn esia. Azufre .. Substa ncias com - ~ Aceites . . . . . . . , . bu stibles 36,35. %. ( ~:~e.s t~O ~on.de~s~bl~S ~ 2~O ~.. A gua de impregnación (humedad) Agu a de combinac ión Nitrógen o total. 20,5 9,0 1,2 12,4. 4,6 2,7. 11,25 12,0 12,8 · 5,1 7,5. 0,35 100,00. Determinaciones especiales 1,741 Den sid ad de la d iso d ila Den sidad del min eral margoso ca lcá re o intercalado, po bre en hidrocarburos 2,190 El 12,6 % de ag ua total qu e se o btie ne en la destil ación (1) Oor d ier llam ó Disodilo al lignito papi r áceo de Sirnc usa q ue antes se había llamad o Sterc us Diaholi por s u 01 01' repu gnante..

(51) ESQUISTOS BITUMINOSOS DE lUB E8ALBES. 49. se ca de la disodi la negra, contie ne 5,10 g ra mos de am oni aco por litro, eq uivale ntes a 19,7 g ra mos de sulfato amónico. Dicho sulfato am óni co r eferid o al mineral bruto . primit ivo cor res po nde a 2,39 kgms, por ton elada.. Determ inacion es especia les en los aceit es Aceite bruto Azufre combi nado y di su elto Den sidad a 15° c. P oten cia ca loriñca (Berth el ot-Ma hler) Aceit e lig ero Den sid ad a 15° c. Poten cia calo rlficu (Berth el ot-Mah ler). 0,41. "t:. 0,906 9.300 calo rías .. 0,841 lO.050 calo rías .. Acei te p esado Den sidad a 15° c. 0,928 Pot en cia ca lorífica (Berth elot-Mnhl er) ~U80 calo rías . Cond ucie ndo la destil ación seca del min eral de un a manera ad ecuad a es posibl e aume nta r en cie rt a medid a la propo rci ón de aceites a expen sas de los gases y deí co k, así como tam bién hace¡' variar ligeram ente s u compos ición. Destil ación. - Se habrán destil ad o unas 2.000 ton eladas "del 10 % e n r etorta s escoce sas verticales de 6 metros dand o un ren dimi ento de lOO ton elad as de aceite o sea so lamen te un 5 "/0 de aprov echam iento..

(52) RBCORRIDO DB RIBBSALBBS A RUBIBLOS. Hi cimos es te r ecorrido só lo p or comp robar si ent re las do s formacion es de Rib esal bes y Ru bi el e s se ext end ía n alg unos otros pequ e ños isleos oligocenos qu e hubi esen servido de enlace anterio r y, como resultad o, p od em os decir qu e, d esd e lu ego , es p osible q ue se nos haya pasado a lguna p equeña man cha terciaria , p ero qu e en co njunto , todo el fondo d el recorrido es tá en terren os secundar ios , particu larmen te cretáceo. Únicam ente los hondos vall es d e Argelita y Lndien te se labran en los b landos es t ratos triási cos, mi entras qu e la caliza del k euper forma acan tilados ferrugin osos ve rticales en la s laderas, y so b re ella se alo ja n, en las cimas, los suaves y flex ibles pliegu es in íra cr et áceos muy marcados y tabl eados en sus marga s y ca lizas cla ras y g rises, so por tando r odales d e pinos: el co njunto es un pai saj e mu y pintor esco y muy típi co de eros ió n e n ca ñon es qu e se profundizan en los es tratos bl and os inf er-i ores. En al gun os sitios, antes d e Ludi ente, por eje mplo en Vall at, 01 vall o de l Mi[a r es más qu e d e ero s ión parece de hundimiento de un gran anticlinal qu e ofrece sus dos ramas calizas en los al tos de ambos lados (NEo ;'T SO.).
