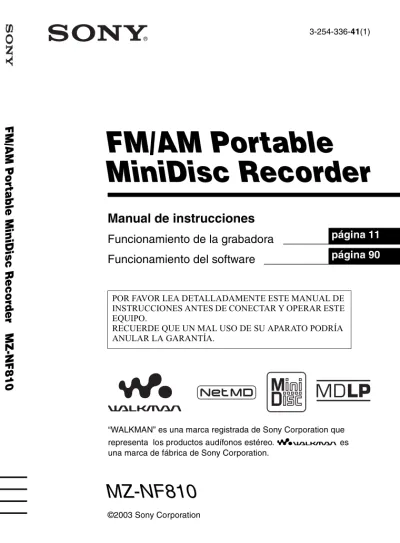

FM/AM Portable MiniDisc Recorder

(1)

masterpage:Right MZNF810CED\00ES01COV-CED.fm] 3-254-336-41(1)

FM/AM Portable

MiniDisc Recorder

Manual de instrucciones

Funcionamiento de la grabadora _______________________

Funcionamiento del software __________________________

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

página 11

página 90

MZ-NF810

“WALKMAN” es una marca registrada de Sony Corporation que representa los productos audífonos estéreo. es una marca de fábrica de Sony Corporation.

FM/

A

M P

o

rt

able M

iniDi

sc

Recor

de

r

MZ

-N

F810

(2)

Grabador, Reproductor de Minidisco portátil

Para evitar el riesgo de incendios o descargas eléctricas, no exponga la unidad a la humedad ni a la lluvia.

Para evitar incendios, no tape la ventilación del aparato con periódicos, manteles, cortinas, etc. Tampoco debe colocar velas encendidas sobre el aparato. Para evitar el riesgo de incendios o descargas eléctricas, no coloque objetos que contengan líquidos, como un jarro, sobre el aparato.

En algunos países se regula la eliminación de las pilas como las que sirven para suministrar energía a este producto. Obtendrá más información de las autoridades locales.

PRECAUCIÓN

—

RADIACIÓN LÁSER INVISIBLE CUANDO SE ABRE EL APARATO

EVITE LA EXPOSICIÓN AL HAZ LÁSER

Información

La validez de la marca CE se limita sólo a los países en los que se aplique

legalmente, principalmente en los países del Espacio Económico Europeo (EEE). •SonicStage, OpenMG y el logotipo de

OpenMG, MagicGate, Net MD y el logotipo de Net MD son marcas comerciales de Sony Corporation. •Microsoft, Windows, Windows NT y

Windows Media son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en Estados Unidos y en otros países. •IBM y PC/AT son marcas comerciales

registradas de International Business Machines Corporation.

•Macintosh es una marca comercial de Apple Computer, Inc. en Estados Unidos y en otros países. •MMX y Pentium son marcas

comerciales o marcas comerciales registradas de Intel Corporation. •Todas las demás marcas comerciales y

marcas comerciales registradas son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios.

•Las marcas ™ y ® están omitidas en este manual.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

ADVERTENCIA

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO DE LOS DAÑOS DIRECTOS, INCIDENTALES O

CONSECUENCIALES DE

CUALQUIER NATURALEZA, O DE LAS PÉRDIDAS O GASTOS RESULTANTES DE UN

(3)

masterpage:Right MZNF810CED\020REG.fm]

3 Aviso a los usuarios

Sobre el software proporcionado

•Las leyes de copyright prohíben copiar el software o el manual que lo acompaña, ya sea en parte o en su totalidad, y arrendar el software sin el permiso del propietario del copyright. •En ningún caso SONY será responsable

de ningún problema financiero o de las pérdidas de beneficios, incluyendo las reclamaciones realizadas por terceras partes, que provengan del uso del software que se proporciona con esta grabadora.

•En el caso de que haya problemas con este software debido a una fabricación defectuosa, SONY se encargará de sustituirlo. No obstante, SONY sólo asume esa responsabilidad. •El software suministrado con esta

grabadora no se puede utilizar con equipos distintos a los designados. •Tenga en cuenta que, debido a los continuos esfuerzos para mejorar la calidad, las especificaciones del software pueden cambiar sin previo aviso.

(4)

Contenidos

Funcionamiento de la grabadora

Controles ... 12

Procedimientos iniciales ... 16

Grabación de un MD ... 20

Reproducción de un MD ... 23

Escuchar la radio ... 25

Opciones de grabación ... 27

Visualización de información ...27

Para iniciar/detener la sincronización con la fuente de sonido (Grabación sincronizada) ...28

Grabación de larga duración (MDLP) ...29

Grabación desde una TV o radio (Grabación analógica) ...30

Grabación con un micrófono ...31

Para seleccionar la sensibilidad del micrófono ...31

Adición de marcas de pista durante la grabación ...32

Adición de marcas de pista manualmente ...32

Adición automática de marcas de pista (Inserción automática) ...32

(5)

masterpage:Right MZNF810CED\020REGTOC.fm]

5 Opciones de reproducción ... 35

Visualización de información ... 35

Selección del modo de reproducción ... 36

Repetición de una pista (Reproducción repetida) ... 36

Reproducción de las pistas seleccionadas (Reproducción de marcadores) ... 37

Reproducción de pistas en un orden determinado (Reproducción programada) ... 37

Ajuste del sonido (Virtual-Surround • 6-Band Equalizer) ... 38

Variación del sonido virtual para crear diferentes acústicas (Virtual-Surround) ... 38

Selección de la calidad del sonido (6-Band Equalizer) ... 38

Edición de pistas grabadas ... 40

Antes de editar ... 40

Etiquetado de grabaciones (Name) ... 40

Etiquetado ... 41

Cambio de orden de las pistas grabadas (Move) ... 42

División de una pista (Divide) ... 43

División directa de una pista ... 43

Ajuste de un punto de división antes de dividir una pista (Divide Rehearsal) ... 43

Combinación de pistas (Combine) ... 44

Eliminación de pistas y de todo el contenido de un disco (Erase) ... 45

Cómo borrar una pista ... 45

Para borrar todo el disco ... 46

(6)

Uso de la función de grupo ... 47

¿Qué es la función de grupo? ...47

Grabación de pistas mediante la función de grupos ...47

Grabación de una pista en un grupo nuevo ...47

Grabación de una pista en un grupo existente ...48

Reproducción de grupos ...48

Reproducción en grupo de una pista ...48

Selección del modo de reproducción para reproducción en grupo (Group Play Mode) ...49

Repetición de la reproducción para el modo de reproducción en grupo seleccionado (Group Repeat Play) ...49

Reproducción de grupos en un secuencia determinada (Group Program Play) ...49

Edición de grupos ...50

Asignación de pistas o grupos como un grupo nuevo (Group Setting) ...50

Cambio de un ajuste de grupo ...51

Etiquetado de grupos grabados ...51

Cambio de una pista en un disco con ajuste de grupo ...52

Cambio de orden de un grupo en un disco (Group Move) ...53

Para borrar un grupo ...53

Otras operaciones ... 55

Ajustes útiles ...55

Cómo utilizar los elementos de menú ...57

Desactivación del pitido ...58

Grabación sin sustituir el material existente ...58

Creación de un grupo nuevo durante la grabación ...58

Selección del modo de reproducción ...58

Ajuste del sonido (Virtual-Surround • 6-Band Equalizer) ...60

Inicio rápido de la reproducción (Quick Mode) ...61

Protección auditiva (AVLS) ...62

Visualización de información ...62

Etiquetado (Name) ...63

Cambio de orden de las pistas grabadas ...64

Borrado de pistas, de todo el disco o de grupos (Erase) ...65

Asignación de pistas o grupos como un grupo nuevo (Group Setting) ...65

(7)

7 Opciones de la radio ... 69

Presintonización de emisoras de radio ... 69

Emisoras de radio presintonizadas ... 69

Fuentes de alimentación ... 70

Duración de la pila ... 70

Información adicional ... 71

Precauciones ... 71

Especificaciones ... 74

Resolución de problemas y explicación ... 76

Problemas y soluciones ... 76

Mientras se realiza la carga ... 76

Durante la grabación ... 76

Durante la reproducción ... 78

Durante la edición ... 80

Mientras utiliza la función de grupo ... 81

Mientras utiliza la radio ... 81

Otros ... 82

Mensajes ... 83

Explicaciones ... 87

(8)

Funcionamiento del software

¿Qué es un Net MD? ... 91

Operaciones básicas ... 92

Flujo operativo básico con el Net MD ...92

Especificación del entorno del sistema necesario ...93

Requisitos del sistema ...93

Instalación del software en el ordenador ...94

Antes de la instalación del software ...94

Instalación de SonicStage Ver.1,5 ...95

Conexión del Net MD al ordenador ...97

Almacenamiento de datos de audio en el ordenador ...98

Inicio de SonicStage ...98

Grabación de CD de audio en la unidad de disco duro ...99

Etiquetado de datos de audio ...101

Transferencia de datos de audio del ordenador al Net MD (Extraer) ...102

Extracción de los archivos de audio al Net MD ...102

Reproducción de un MD ...105

Reproducción de un MD con el Net MD conectado al ordenador ...105

Reproducción de un MD con el Net MD desconectado del ordenador ...105

Operaciones avanzadas ... 106

Uso de otras funciones ...106

(9)

9 Otra información ... 108

Ajustes y precauciones ... 108

Ajustes según el sistema operativo ... 108

Para usuarios con OpenMG Jukebox, SonicStage o SonicStage Premium instalado en su ordenador ... 110

Nota sobre el espacio en el disco duro ... 111

Notas sobre el modo de suspensión/hibernación del sistema ... 111

Copias de seguridad de los datos de audio ... 111

Desinstalación del software SonicStage ... 112

Para usuarios de Windows XP ... 112

Para usuarios de Windows Millennium Edition/ Windows 98 Second Edition ... 112

Para usuarios de Windows 2000 ... 113

Solución de problemas ... 114

Si el ordenador no reconoce el Net MD ... 116

Si la instalación no se ha realizado correctamente ... 116

Información y explicaciones ... 118

Preguntas frecuentes acerca de Net MD ... 118

Protección de los derechos de autor ... 120

Glosario ... 122

Índice alfabético ... 124

(10)

Antes de utilizar este producto

Este manual explica las operaciones de la grabadora y la instalación y uso básico del software SonicStage suministrado. Para obtener detalles de las diferentes operaciones, consulte las páginas que se indican a continuación.

Cuando utilice la grabadora

Funcionamiento de la grabadora (páginas 11 a 89)

Las páginas 11 a 89 de este manual explican la utilización de Net MD como si se tratara de un MiniDisc Walkman normal. Resolución de problemas y explicación (página 76) Esta sección muestra los problemas que pueden surgir al usar la grabadora y sus soluciones. También incluye la lista de preguntas y respuestas más frecuentes.

Cuando use Net MD (la grabadora) conectado al ordenador

Funcionamiento del software (páginas 90 a 123)

Las páginas 90 a 123 de este manual explican las instalación y las operaciones básicas del software SonicStage incluido. Consulte estas páginas para obtener más detalles.

Otra información (página 108)

Esta sección muestra los problemas que pueden surgir al usar el software SonicStage y sus soluciones. También incluye la lista de preguntas y respuestas más frecuentes.

SonicStage Ver.1,5 - Ayuda

Ayuda en línea que se puede visualizar en la pantalla del ordenador.

Consulte la ayuda en línea para obtener detalles sobre el uso del software. Para ver la ventana de ayuda, consulte la página 106.

Notas sobre la sección “Funcionamiento del software”

•Los elementos que aparecen en las ilustraciones de esta sección pueden diferir de los elementos reales mostrados por el software.

•En las explicaciones de esta sección se presupone que el usuario está familiarizado con las operaciones básicas de Windows. Para obtener detalles sobre la utilización del ordenador y el sistema operativo, consulte los respectivos manuales.

•Las explicaciones de esta sección cubren productos Net MD generales. Por esta razón, algunas explicaciones (y algunas ilustraciones) puede que no sean aplicables a su Net MD. Consulte también las instrucciones de funcionamiento de su Net MD.

3-254-336-11(1) FM/AM Portable MiniDisc Recorder Operating Instructions Recorder Operation ______________________________ Software Operation ______________________________ page 11 page 84 ©2003 Sony Corporation MZ-NF810

ìWALKMANî is a registered trademark of Sony Corporation to represent Headphone Stereo products. is a trademark of Sony Corporation.

(11)

masterpage:Right filename[C:\SDL\Sony\MD Walkman\SSIAXX_055 NF810\DTP\3254336411\01ES-MZNF810CED\030GET.fm]

11 Comprobar los accesorios proporcionados

Cable óptico (1)

CD-ROM (SonicStage Ver.1,5) (1)*

Estuche de transporte o bolsa de transporte con un clip para el cinturón (1) ∗No reproduzca un CD-ROM en un reproductor de CD de audio.

Adaptador de alimentación de ca (1)

Punto de carga de la pila (1)

Auriculares/cascos con mando a distancia (1)

Batería recargable de hidruro metálico de níquel NH-10WM (1)

Cable USB dedicado (1)

Estuche de transporte para la pila (1)

Estuche para la pila seca (1) Fun cion ami e nto de l a gra b ado ra

(12)

Controles

Grabadora

A Botón x • CANCEL/CHG B Visor C Compartimento de la pila D Botón GROUP

E Interruptor REC (grabación) F Terminales para la conexión del

estuche de pilas secas

G Terminales para fijar el punto de carga de la pila

H Toma DC IN 3V I Botón X J Interruptor OPEN K Botón END SEARCH L Botón T MARK M Interruptor HOLD

Use esta función para evitar el accionamiento involuntario de los botones mientras transporta la grabadora.

N Orificio para la correa de mano Utilice este orificio para fijar su propia correa de mano. O Toma de conexión de cable USB P Toma LINE IN (OPTICAL) Q Toma MIC (PLUG IN POWER)

Hay un punto táctil al lado de la toma MIC (PLUG IN POWER).

R i (auriculares/cascos) S Botón MENU

T Tecla de control de 5 posiciones N_{* • ENTER}

._{• T} >_{• t} VOL +*_{, –}

(13)

masterpage:Right MZNF810CED\030GET.fm]

13 Visor de la grabadora

A : Indicación del tiempo de reproducción restante de la pista actual o del disco

: Indicación del tiempo de grabación restante del disco B Visor de la hora

C Indicación de la pila

Muestra el estado aproximado de carga de la pila.

D Indicación de disco

Muestra que el disco está girando para grabar, reproducir o editar un MD. E Indicación SYNC (grabación

sincronizada) F Indicación REC

Se ilumina durante la grabación. Cuando parpadea, la grabadora está en modo de espera de grabación.

G Indicaciones LP2 (LP2 estéreo), LP4 (LP4 estéreo), MONO (monaural) H Medidor de nivel

I Visor de información de caracteres Muestra el nombre del disco y de la pista, la fecha, mensajes de error, números de pista, etc.

J Indicaciones del modo de reproducción

Muestra el modo de reproducción (reproducción aleatoria, reproducción programada, reproducción repetida, etc.) del MD.

K Indicaciones de sonido

2

1 3 4 5 6 7 8

9 q; qa

(14)

Auriculares/cascos con mando a distancia

A Botones VOL+, –

Pulse para ajustar el volumen. B Mando lateral (. • NX/ENT •

>_{, TUNE – • BAND • TUNE +)} NX_{/ENT (pulsar): reproducir,} pausa, introducir

._{(desplazar hacia): REW} >_{(desplazar hacia): FF} BAND (pulsar): seleccionar una banda

TUNE – (desplazar hacia): sintonizar hacia atrás

TUNE + (desplazar hacia): sintonizar hacia delante

C Visor

D Botón x (parada) E Botones (grupo) +, –

F Botón RADIO ON/OFF

Pulse para encender o apagar la radio. G Clip

H Interruptor HOLD

(15)

15 Visor del mando a distancia

A Indicación de disco B Indicación PRESET

C Visor de información de caracteres D Indicación del modo de reproducción E Indicación SOUND

F Indicación del nivel de la pila G Visor del número de pista/Banda/

Número de presintonía H Indicación de grupo

F G H

B

A C D E

(16)

Procedimientos iniciales

Antes de utilizar el aparato, cargue la pila recargable. Si conecta el

adaptador de alimentación de ca podrá utilizar la grabadora aunque la

pila esté descargada.

1 Inserte la pila recargable.

2 Cargue la pila recargable.

1

Conecte el adaptador de alimentación de ca al punto de carga de la pila y el adaptador de ca a una toma de pared.

2

Coloque la grabadora en el punto de carga de la pila.

“Charging” parpadea, e aparece en el visor y comienza la carga. Cuando la carga termina, la indicación de la pila desaparece.

La carga completa de una pila totalmente descargada tarda unas 2,5 h (hora).

e E

Inserte la batería recargable NH-10WM introduciendo primero el extremo con el polo negativo.

Cierre la tapa. Deslice OPEN para abrir el

compartimento de la batería. Adaptador de alimen-tación de ca A DC IN 3V A una toma de pared Punto de carga de la pila (en la parte inferior)

(17)

17

3

Extraiga la grabadora del punto de carga de la pila.

Para modelos con selector de tensión en el adaptador de alimentación de ca suministrado

Antes de utilizar el adaptador de alimentación de ca, ajústelo al selector de tensión del suministro de ca local, “100 V - 120 V” o “220 V - 240 V”.

Para los modelos suministrados con adaptador de enchufe de ca

Si el adaptador de alimentación de ca no encaja en la toma de pared, utilice el adaptador de enchufe de ca Utilice un destornillador para girar el interruptor. 1 2

Uso de la pila seca

Inserte el estuche de la pila seca en la grabadora. Inserte primero el polo negativo.

Inserte una pila seca alcalina LR6 (tamaño AA).

Para que la grabadora funcione durante el mayor tiempo posible, utilice la pila seca junto con una pila recargable totalmente cargada.

Parte posterior de la grabadora

continúa

(18)

3 Realice las conexiones y

desbloquee el control.

1

Conecte los auriculares/cascos con mando a distancia a la salida i.

2

Deslice HOLD en la dirección contraria a la flecha (.) para desbloquear los controles.

z

También puede cargar la pila recargable conectando el adaptador de alimentación de ca directamente en la grabadora.

Conecte el adaptador de alimentación de ca a DC IN 3V en la grabadora y, a continuación, pulse x • CANCEL/CHG con la grabadora detenida.

“Charging” y e aparecen en el visor y comienza la carga. La carga completa dura aproximadamente 2,5 h (hora). Ésta finaliza cuando e desaparece. El tiempo de carga puede variar en función del estado de la pila.

Notas

•“Charging” y e no pueden aparecer en el visor inmediatamente después de colocar la grabadora en el punto de carga de la pila. No obstante, la indicación empezará a parpadear transcurridos unos minutos y se iniciará la carga.

(19)

19

Duración de la pila

Para más información, consulte “Duración de la pila” (página 70). Grabación

(Unidad: horas aprox.)

Reproducción

Radio

Pilas SP estéreo LP2 estéreo LP4 estéreo Pila recargable de hidruro metálico de níquel NH-10WM 7 9 12 Pila seca alcalina Sony LR6 (SG) 12 15 18,5 Pila recargable de hidruro metálico de níquel NH-10WM + Una LR6 (SG) 22 30 35 Pilas SP estéreo LP2 estéreo LP4 estéreo Pila recargable de hidruro metálico de níquel NH-10WM 17 21 23,5 Pila seca alcalina Sony LR6 (SG) 38 44 50,5 Pila recargable de hidruro metálico de níquel NH-10WM + Una LR6 (SG) 57 66,5 73,5 Pilas FM/AM

Pila recargable de hidruro metálico de níquel NH-10WM 9 Pila seca alcalina Sony LR6

(SG) 18,5

Pila recargable de hidruro metálico de níquel NH-10WM + Una LR6 (SG)

29

(20)

Grabación de un MD

Esta sección explica el procedimiento básico para realizar grabaciones

digitales utilizando un cable óptico conectado a un reproductor de CD,

TV digital u otro equipo digital. Para conocer otras operaciones de

grabación, consulte “Opciones de grabación” (página 27).

Tenga en cuenta que no se puede grabar una emisión

radiofónica que se esté recibiendo en el mando a distancia.

1 Inserte un MD.

(21)

21

2 Realice las conexiones.

(Inserte los

cables totalmente y con firmeza en las tomas

correspondientes.)

3 Grabe un MD.

1

Establezca en pausa la fuente de sonido que desea grabar.

2

Mientras la grabadora está parada, pulse y deslice REC.

REC se ilumina y comienza la grabación.

3

Reproduzca la fuente que desea grabar. Las marcas de pista se añaden automáticamente en el mismo punto que la fuente de sonido.

Para detener la grabación, pulse x.

Nota

Si graba sobre un disco que se haya grabado anteriormente, la grabadora está programada de fábrica para sobrescribir todo el contenido del disco. Si desea que la grabadora empiece a grabar después de lo que haya en el disco, siga el procedimiento “Grabación sin sustituir el material existente” (página 58) antes de realizar el paso 3, “Grabe un MD.” (página 21).

Cable óptico* a LINE IN (OPTICAL) Enchufe óptico Minienchufe óptico Reproductor de CD, de MD, de vídeo DVD, etc. Reproductor portátil de CD, etc. a una toma de pared Adaptador de alimentación de ca a DC IN 3V

a una toma de salida digital (óptica)

∗ Si utiliza un cable óptico diferente al suministrado, consulte “Accesorios opcionales” (página 75).

REC

Tecla de control de 5 posiciones (N, ., >) END SEARCH MENU X x • CANCEL/ CHG

(22)

Si la grabación no se inicia

•Cerciórese de que la grabadora no está bloqueada (páginas 12, 18).

•Cerciórese de que el MD no está protegido contra grabación (páginas 20, 73). •Los MD comerciales pregrabados no se

pueden grabar.

Notas

•No cambie la pila recargable si está en funcionamiento aunque la grabadora esté conectada a un adaptador de alimentación de ca Puede que se detenga la grabadora. •“TOC Edit” parpadea mientras se graban los

datos de la grabación (los puntos inicial y final de la pista, etc). No mueva la grabadora ni desconecte la fuente de alimentación mientras parpadee la indicación en el visor.

•Si la alimentación se interrumpe (es decir, si se extrae la pila o se gasta, o si se desconecta el adaptador de ca) durante una grabación o una operación de edición o cuando aparece “TOC Edit” en el visor, no se podrá abrir la tapa hasta que se restablezca la alimentación. •Cuando grabe desde un reproductor de CD

portátil, tenga en cuenta lo siguiente: —Es probable que algunos reproductores de

CD portátiles no puedan dar salida digital cuando está desconectado el adaptador de alimentación de ca Si este es el caso, conecte el adaptador de alimentación de ca al reproductor de CD portátil y utilícelo como fuente de alimentación de ca

—En algunos reproductores de CD portátiles, quizás no sea posible una salida óptica cuando se utiliza una función contra saltos (por ejemplo, ESP* o G-PROTECTION). Si este es el caso, desconecte la función contra saltos de sonido.

∗ Electronic Shock Protection (Protección electrónica contra golpes)

z

•El nivel del sonido grabado se ajusta automáticamente. Para ajustar el nivel manualmente, consulte “Ajuste manual del nivel de grabación” (página 33).

•Se puede supervisar el sonido durante la grabación. Conecte los auriculares/cascos con mando a distancia a i y ajuste el volumen pulsando VOL + o –. Este ajuste no afecta al nivel de grabación.

Para Pulse

Grabar desde el final del contenido actual1)

1)_{Si “REC-Posi” está establecido en “From End”, las operaciones de grabación empezarán siempre} desde el final del material previamente grabado sin pulsar el botón END SEARCH (página 58).

Pulse END SEARCH y, a continuación, pulse y deslice REC.1)

Grabar parcialmente sobre

la grabación anterior1) Pulse N o . o > para encontrar el punto de inicio de _{la grabación y pulse x para detenerse.}

A continuación, pulse y deslice REC. Realizar una pausa Pulse X2)_.

Pulse X otra vez para reanudar la grabación.

2)_{Se añadirá una marca de pista en el punto en el que pulsa}X de nuevo para reanudar la grabación mientras está en pausa, es decir, el resto de la pista se contará como una nueva.

Extraer el MD Pulse x y abra la tapa.3)_{(La tapa no se podrá abrir mientras}

“TOC Edit” parpadee en el visor.)

(23)

23 Reproducción de un MD

1 Inserte un MD.

1

Deslice OPEN para abrir la tapa.

2

Inserte un MD con la cara de la etiqueta hacia arriba y presione para cerrar la tapa.

2 Reproduzca un MD.

1

Pulse N en la grabadora. Pulse el mando lateral (NX) en el mando a distancia.

Sonará un pitido corto en los auriculares/cascos.

2

Pulse VOL + o – para ajustar el volumen.

El volumen se mostrará en el visor. Para detener la reproducción, pulse x.

Oirá un largo pitido en los auriculares/cascos cuando la grabadora esté en funcionamiento. Después de detener la grabadora, ésta se apagará automáticamente pasados unos 10 s (segundo) (si se utilizan las pilas) o unos 3 min (minuto) (si se utiliza el adaptador de alimentación de ca).

La reproducción se inicia desde el punto en que se detuvo.

Para empezar por la primera pista del disco, pulse N en la grabadora o el mando lateral (NX) del mando a distancia durante 2 s (segundo) o más.

VOL+, –

x

Tecla de control de 5 posiciones

(N, ., >, VOL+, –) x • CANCEL/ CHG Mando lateral (NX, ., >) X

(24)

Si la reproducción no se inicia

Cerciórese de que la grabadora no está bloqueada (páginas 12, 18).

Nota

El sonido de reproducción puede saltar si: •La grabadora recibe sacudidas continuas y

más fuertes.

•Se reproduce un MD sucio o arañado.

Para Funcionamiento de la

grabadora Funcionamiento del mando a distancia Realizar una pausa Pulse X. Pulse X de nuevo

para reanudar la reproducción. Pulse el mando lateral (NX).Pulse el mando lateral (NX) de nuevo para reanudar la reproducción.

Pasar a la pista actual o

a la anterior Pulse ..Pulse . varias veces. Deslice el mando lateral hacia ._{. Deslice el mando lateral} hacia . repetidamente. Pasar a la siguiente

pista Pulse >. Deslice el mando lateral hacia >_. Retroceder o avanzar

durante la reproducción

Pulse y mantenga pulsado

._{o >.} Deslice y mantenga el mando _{lateral hacia . o >.} Buscar una posición

específica mientras se ve el tiempo transcurrido (Búsqueda de tiempo)

Pulse y mantenga pulsado ._{o > cuando está en} modo pausa.

Deslice y mantenga el mando lateral hacia . o > cuando está en modo pausa. Buscar una pista

determinada mientras se visualizan los nombres y los números de pista (Búsqueda de índice)

Pulse y mantenga pulsado ._{o > cuando la} grabadora está detenida.

Deslice y mantenga el mando lateral hacia . o > cuando la grabadora está detenida.

Pasar al principio de cada pista número 10 (sólo durante la reproducción del disco sin ajustes de grupo1)₎

Pulse GROUP y, a continuación pulse . o >_.

Pulse el botón + o –.

Extraer el MD Pulse x y abra la tapa.2) _{Pulse x y abra la tapa.}

(25)

25 Escuchar la radio

Puede disfrutar de los programas de radio mediante el sintonizador

digital incorporado en el mando a distancia.

Al escuchar la radio

• Los controles de la grabadora no se pueden utilizar para operar el sintonizador. Solamente puede utilizarse el mando a distancia. • No se pueden grabar programas de radio en la grabadora.

1 Encienda la radio.

1

Pulse RADIO ON/OFF. La radio se enciende.

Si aparece “PRESET”, pulse P-MODE/ para que desaparezca del visor.

2

Pulse el mando lateral varias veces

para seleccionar la banda (“FM” o “AM”).

3

Deslice repetidamente el mando lateral hacia TUNE + o hacia TUNE – para sintonizar la emisora deseada.

4

Pulse VOL+, – para ajustar el volumen. Para apagar la radio

Pulse RADIO ON/OFF o x.

Para sintonizar una emisora rápidamente

En el paso 3, deslice el mando lateral hasta que empiece a cambiar la indicación de frecuencia, y manténgalo en esa posición. El mando a distancia explora automáticamente las frecuencias de radio y se para cuando sintoniza con claridad una emisora. Jog Lever (BAND, TUNE –, TUNE +) RADIO ON/OFF VOL+, – x SOUND P-MODE/

(26)

Para mejorar la recepción de las emisoras

•En FM: Extienda el cable de los auriculares/cascos, que actúa como antena de FM.

•En AM: Oriente el mando a distancia horizontalmente para que la antena AM incorporada en su interior reciba la señal óptimamente.

Si tiene problemas para sintonizar una emisora en FM Pulse SOUND varias veces hasta que “Mono” (monoaural) aparezca en el visor. Se reducirá el ruido pero la radio emitirá en monoaural.

Si no puede hacer funcionar la radio

Compruebe que el mando a distancia no está bloqueado (páginas 12 y 18).

Notas

•La radio no funcionará si el mando a distancia no está conectado a la grabadora.

•El volumen de radio y MD se puede ajustar manualmente mediante el mando a distancia suministrado.

•Mientras se utiliza la radio, la reproducción o la grabación se detienen.

•Hay un convertidor cc-cc adjunto al cable del mando a distancia.

Cuando escuche un programa de AM, mantenga el mando a distancia alejado del convertidor cc-cc para evitar interferencias. •No coloque el mando a distancia cerca de otro

dispositivo electrónico, como la propia grabadora, otra radio, un televisor, un teléfono móvil o un ordenador, ya que pueden provocar interferencias en la recepción.

(27)

masterpage:L0-Right MZNF810CED\040OPE.fm]

27 Opciones de grabación

Visualización de

información

Puede comprobar el tiempo restante, el número de pista, etc., durante la grabación o cuando la grabadora está parada. Las opciones relacionadas con el grupo aparecen sólo cuando se reproduce una pista sin ajustes de grupo y después se detiene.

En la grabadora

1

Pulse MENU.

2

Pulse . o > varias veces hasta que “DISPLAY” aparezca en el visor y, a continuación, pulse ENTER.

3

Pulse . o > varias veces hasta que la información que desea aparezca en el visor y, a continuación, pulse ENTER.

Cada vez que pulsa, el visor cambia de la siguiente manera:

LapTime t RecRemain t GP Remain t AllRemain t Sound

Visor de la grabadora

Cuando pulsa ENTER, A y B aparecen en el visor.

Visor: A/B

Nota

Dependiendo de si la función de grupo se utiliza o no, de las condiciones de funcionamiento y de los ajustes del disco, tal vez no pueda seleccionar ciertas indicaciones o éstas aparezcan de forma distinta.

DISPLAY MENU Tecla de control de 5 posiciones (ENTER, ., >) A (Elemento selec-cionado) A_(Tras unos segundos) B —

LapTime Número de pista Tiempo transcurrido RecRemain Número de

pista Tiempo restante de grabación GP Remain Nombre del

grupo Tiempo restante a partir de la pista actual del grupo AllRemain Nombre del

disco Tiempo restante a partir de la posición actual SOUND Nombre del

modo de sonido

—

(28)

Desde el mando a distancia

1

Pulse DISPLAY.

Cada vez que pulse el botón, el visor cambiará de la manera siguiente: Visor del mando a distancia

Visor: C/D

Nota

Dependiendo de si la función de grupo se utiliza o no, de las condiciones de funcionamiento y de los ajustes del disco, tal vez no pueda seleccionar ciertas indicaciones o éstas aparezcan de forma distinta.

z

Para obtener más detalles sobre las indicaciones del visor durante la reproducción, consulte “Visualización de información” (página 35).

Para iniciar/detener la

sincronización con la

fuente de sonido

(Grabación

sincronizada)

Cuando realice la grabación sincronizada, la grabadora comienza y detiene la grabación en sincronización con la fuente de sonido. Al grabar desde un equipo digital (como un reproductor de CD), puede hacer que la grabadora y la fuente de sonido no funcionen a la vez y realizar un grabación digital fácilmente. Sólo puede realizar un grabación sincronizada cuando el cable óptico está conectado.

1

Realice las conexiones.

Utilice el cable óptico adecuado para el equipo fuente. Conecte el cable firmemente a las tomas adecuadas.

2

Con la grabadora parada, pulse MENU.

3

Pulse . o > varias veces hasta que “REC SET” aparezca en el visor y, a continuación, pulse ENTER.

4

Pulse . o > varias veces hasta que “SYNC REC” aparezca en el visor y, a continuación, pulse ENTER.

C D

Número de pista Tiempo transcurrido Número de pista Nombre de la pista Número de la

pista del grupo Nombre del grupo Número de

pistas del disco Nombre del disco Número de pista Nombre del modo de

sonido

C D

MENU

REC x

(29)

masterpage:Right MZNF810CED\040OPE.fm]

29

5

Pulse . o > varias veces hasta que “SYNC ON” aparezca en el visor y, a continuación, pulse ENTER.

6

Pulse y deslice REC.

La grabadora está en modo de espera para iniciar la grabación.

7

Reproduzca la fuente que desea grabar.

La grabadora inicia la grabación automáticamente cuando recibe el sonido de la reproducción. “REC” se ilumina en el visor.

Para detener la grabación Pulse x.

z

En la grabación sincronizada, si la fuente no emite sonido durante más de 3 s (segundo), la grabadora cambia automáticamente a modo de espera. Cuando vuelve a recibir sonido del reproductor, la grabadora reanuda la grabación sincronizada. Si la grabadora permanece en modo de espera durante 5 min (minuto) o más, se detiene automáticamente.

Notas

•La función de pausa no se puede activar o desactivar manualmente durante la grabación sincronizada. Pulse x para detener la grabación.

•No cambie “SYNC REC” durante la grabación. La grabación no se realizaría correctamente.

•Incluso cuando no hay sonido en la fuente de sonido, puede haber casos en que la grabación no se detenga automáticamente durante la grabación sincronizada debido al de ruido que emite la fuente de sonido.

•Si se encuentra una zona de silencio de unos 2 s (segundo) durante la grabación sincronizada en una fuente que no sea CD o MD, se añadirá automáticamente una nueva marca de pista en el punto en el que finaliza la zona de silencio.

Grabación de larga

duración (MDLP)

Seleccione los modos de grabación en función del tiempo de grabación que necesite.

Es posible grabar en estéreo duplicando (LP2) o cuadruplicando (LP4) el tiempo normal de grabación (estéreo). También se puede grabar en modo monoaural duplicando la velocidad de grabación normal.

Los MD grabados en modo monoaural, LP2 o LP4 sólo se pueden reproducir en

reproductores MD o grabadoras con modo de reproducción monoaural, LP2 o LP4.

1

Pulse MENU.

2

3

Pulse . o > varias veces hasta que “REC MODE” aparezca en el visor y, a continuación, pulse ENTER.

MENU

REC x

Tecla de control de 5 posiciones (ENTER, ., >)

continúa

(30)

4

Pulse . o > repetidamente para seleccionar el modo de grabación deseado y, a continuación, pulse ENTER.

5

6

Para detener la grabación Pulse x.

La grabadora guarda el ajuste del modo de grabación para la próxima grabación. z

Los componentes audio que admiten los modos LP2 estéreo o LP4 estéreo llevan las marcas de los logotipos o .

Notas

•En grabaciones prolongadas, es conveniente utilizar el adaptador de alimentación de ca •Cuando se graba en modo LP4, en muy raras

ocasiones y con algunas fuentes de sonido se puede producir un ruido momentáneamente. Esto se debe a la especial tecnología de compresión de audio digital, que permite cuadruplicar el tiempo normal de grabación. Si se produce ruido, se recomienda la grabación en los modos estéreo normal o LP2 para conseguir una mejor calidad de sonido.

Grabación desde una

TV o radio (Grabación

analógica)

Esta sección explica cómo grabar desde un equipo analógico como una grabadora de cassettes, una radio o una televisión.

1

Realice las conexiones.

Utilice el cable de conexión adecuado según el equipo fuente de que disponga. Para obtener más información, consulte “Accesorios opcionales” (página 75). Al conectar el cable, asegúrese de insertar firmemente los conectores.

2

Pulse y deslice REC. Se inicia la grabación.

3

Modo de grabación1)

1)Para obtener mejor calidad del sonido, grabe en modo estéreo normal (estéreo) o en modo estéreo LP2. Visor de la graba-dora Tiempo de graba-ción3)

3)Si se utiliza un MD grabable de 80 min (minuto). SP estéreo SP Aprox. 80 min LP2 estéreo LP2 Aprox. 160 min LP4 estéreo LP4 Aprox. 320 min Monoaural2)

2)Si graba una fuente estéreo en monoaural, se mezclarán los sonidos de los canales izquierdo y derecho. MONO Aprox. 160 min TV, grabadora de cassettes, etc. R (rojo) L (blanco) Cable de línea RK-G129, RK-G136, etc. a LINE IN (OPTICAL) a tomas LINE OUT, etc.

(31)

31 Grabación con un

micrófono

1

Conecte el micrófono estéreo a la toma MIC (PLUG IN POWER). La grabadora cambia

automáticamente a entrada de micrófono.

2 Para seleccionar la

sensibilidad del micrófono

1

Con la grabadora en grabación o

parada, pulse MENU.

2

3

Pulse . o > varias veces hasta que “MIC SENS” aparezca en el visor y, a continuación, pulse ENTER.

4

Pulse . o > varias veces hasta que “SENS HIGH” o “SENS LOW” aparezca en el visor y, a continuación, pulse ENTER.

SENS HIGH: Al grabar un sonido suave o distante.

SENS LOW: Al grabar un sonido fuerte o cercano.

z

Si utiliza un micrófono que no necesite alimentación externa, éste puede funcionar incluso si tiene apagado el interruptor de alimentación, ya que la grabadora le proporciona la alimentación necesaria.

Notas

•La grabadora selecciona automáticamente la entrada en el orden siguiente: entrada óptica, entrada de micrófono y entrada analógica. No se puede grabar con el micrófono si se ha conectado un cable óptico en la toma LINE IN (OPTICAL).

•El micrófono puede captar el sonido del funcionamiento de la grabadora. En ese caso, separe el micrófono de la grabadora. Tenga en cuenta que puede notarse el sonido de las operaciones de la grabadora si utiliza un micrófono con un conector corto. •Cuando se utiliza un micrófono monoaural,

sólo se graba el sonido del canal izquierdo. a MIC (PLUG IN POWER)

Micrófono estéreo*

REC

∗ Consulte “Accesorios opcionales” (página 75).

(32)

Adición de marcas de

pista durante la

grabación

Puede añadir marcas de pista (número de pista) durante la grabación.

Adición de marcas de pista

manualmente

1

Durante la grabación, pulse T MARK (pulse P-MODE/ en el mando a distancia).

Adición automática de

marcas de pista (Inserción

automática)

Esta función sirve para añadir automáticamente marcas de pista en los intervalos especificados cuando se graba mediante el conector de entrada analógica o mediante un micrófono. Esta función resulta útil para grabar largos periodos de tiempo, como conferencias, reuniones, etc.

1

Cuando la grabadora esté grabando o en pausa de grabación, pulse MENU.

2

Pulse . o > varias veces hasta que “REC SET” aparezca en el visor y, a continuación pulse ENTER.

3

Pulse . o > varias veces hasta que “TIME MARK” aparezca en el visor y, a continuación, pulse ENTER.

“MARK OFF” aparece en el visor.

4

Pulse > para mostrar “MARK ON” en el visor y, a continuación, pulse ENTER.

5

Pulse . o > varias veces hasta que aparezca en el visor el intervalo de tiempo deseado y, a continuación, pulse ENTER.

Pulsando . o > cambia el intervalo de tiempo (Time:) en 1 min (minuto), dentro del rango de 1 a 99 min (minuto).

Para cancelar la inserción automática

Seleccione “MARK OFF” en el paso 4 o detenga la grabación.

Cómo usar la inserción automática para añadir marcas de pista durante la grabación

Cuando el tiempo de grabación transcurrido exceda del intervalo de tiempo de la inserción automática: La grabadora añade las marcas de pista en el punto en el que establezca el intervalo de tiempo y desde ahí la grabadora añadirá una marca de pista cada vez que haya transcurrido el intervalo de tiempo. Ejemplo: Se han completado ocho min (minuto) de grabación cuando el intervalo de tiempo de la inserción automática se establece en 5 min (minuto).

Se añadirá una marca de pista en el punto del minuto 8 (desde el inicio de la grabación) y, a partir de ahí, en cada intervalo de 5 min (minuto). MENU

(33)

33

Cuando el intervalo de tiempo establecido para la inserción automática exceda del tiempo de grabación transcurrido:

La grabadora añade marcas de pista cuando haya transcurrido el intervalo de tiempo establecido en la función de inserción automática.

Ejemplo: Se han completado tres min (minuto) de grabación cuando el intervalo de tiempo de la inserción automática se establece en 5 min (minuto).

Se añadirá una marca de pista en el punto del minuto 5 (desde el inicio de la grabación) y a partir de ahí, en cada intervalo de 5 min (minuto). z

En la grabadora, aparecerá “T” detrás de la pista en las marcas de pista añadidas mediante inserción automática. En el mando a distancia, aparecerá “T” delante del visor de la hora.

Notas

•Si añade una marca de pista pulsando T MARK o X (Pausa), etc. mientras se está realizando la grabación, el ajuste de inserción automática empezará a añadir

automáticamente marcas de pista cada vez que transcurra el intervalo de tiempo seleccionado. •Este ajuste se perderá cuando se detenga la

grabación.

Ajuste manual del nivel

de grabación

El nivel de sonido se ajusta

automáticamente durante la grabación. Si es necesario, puede ajustar el nivel de grabación manualmente durante la grabación digital y la analógica.

1

Mientras pulsa X, pulse y deslice REC.

La grabadora está en modo de espera para iniciar la grabación.

2

Pulse MENU.

3

4

Pulse . o > varias veces hasta que “RecVolume” aparezca en el visor y, a continuación, pulse ENTER.

5

Pulse . o > varias veces hasta que “ManualREC” aparezca en el visor y, a continuación, pulse ENTER.

6

Reproduzca la fuente. REC

MENU X Tecla de control de 5 posiciones (ENTER, ., >)

continúa

(34)

7

Mientras observa el medidor de nivel en el visor, ajuste el nivel de grabación pulsando . o >. Establezca el nivel para que se ilumine hasta el quinto segmento del medidor (–12 dB) (el centro del medidor de nivel) debajo del visor. Si el sonido es demasiado alto, disminuya el nivel de grabación hasta que el medidor de nivel apenas llegue al noveno segmento (OVER) debajo del visor.

La grabación no se inicia en este paso.

Si la fuente es un componente conectado externamente, compruebe que se sitúa en el comienzo del material que se va a grabar antes de iniciar la reproducción.

8

Vuelva a pulsar X para iniciar la grabación.

Para volver al control de nivel automático

Seleccione “Auto REC” en el paso 5.

Notas

•No puede ajustar los niveles de los canales izquierdo y derecho por separado.

•Una vez se detenga la grabación, la grabadora volverá al modo de ajuste del nivel de grabación automático la próxima vez que se inicie una grabación.

•Para ajustar el nivel de grabación manualmente durante la grabación sincronizada, efectúe los pasos 1 a 7 del procedimiento de esta sección con “SYNC REC” ajustado en “SYNC OFF”. A continuación, ajuste el parámetro “SYNC REC” en “SYNC ON” e inicie la grabación (página 28).

El volumen disminuye

aumenta

(35)

masterpage:L0-Right MZNF810CED\040OPE.fm]

35 Opciones de reproducción

En esta sección, se explica el funcionamiento del mando a distancia.

Visualización de

información

Puede comprobar la pista o el nombre del disco, el número de la pista, el tiempo de reproducción transcurrido, el número de pistas grabadas en el MD, el nombre del grupo y el número total de pistas de un grupo.

1

Durante la reproducción, pulse DISPLAY.

Cada vez que pulse DISPLAY, el visor cambiará de la forma siguiente: Visor del mando a distancia

Visor: A/B

Notas

•Dependiendo de si se ha seleccionado reproducción en grupo o reproducción normal, de las condiciones de funcionamiento y de los ajustes del disco, tal vez no pueda seleccionar ciertas indicaciones o éstas aparezcan de forma distinta.

•Durante la reproducción, el modo SP/LP aparece momentáneamente y, a continuación, se sustituye por el tiempo transcurrido de la pista actual.

z

Si durante la grabación o en el modo de parada desea comprobar el tiempo restante o la posición de grabación, consulte la “Visualización de información” (página 35). Para ver el funcionamiento de la grabadora, consulte la página 62.

A B

Número de pista Tiempo transcurrido Número de pista Nombre de la pista Número total de

pistas del grupo Nombre del grupo Número total de

pistas Nombre del disco Número de pista Modo de sonido Número de pista Modo SP/LP

DISPLAY

A B

(36)

Selección del modo de

reproducción

Puede elegir entre varios modos de reproducción utilizando el botón P-MODE/ .

1

Pulse P-MODE/ varias veces. Cada vez que pulse el botón, el modo de reproducción cambiará de la manera siguiente:

Visor del mando a distancia

Para ver el funcionamiento de la grabadora, consulte la página 62.

Repetición de una pista

(Reproducción repetida)

Puede utilizar la función de repetición para reproducción normal, reproducción de una sola pista, reproducción aleatoria y modo de reproducción programada.

1

Durante la reproducción en el modo de reproducción seleccionado, pulse y mantenga pulsado P-MODE/ durante 2 s (segundo) o más.

aparece en el visor.

Para cancelar la reproducción repetida

Pulse y mantenga pulsado P-MODE/ durante 2 s (segundo) o más. z

Pulsando el botón P-MODE/ durante la reproducción repetida, puede cambiar el modo de reproducción.

Para ver el funcionamiento de la grabadora, consulte la página 61. Indicación1) _{Modo de}

reproducción (nada)

(reproducción normal)

Todas las pistas se reproducen una vez. 1

(reproduc-ción de una sola pista)

Se reproduce una sola pista.

(repro-ducción de marcadores)

Las pistas marcadas se reproducen en orden por su número de pista. SHUF

(reproducción aleatoria)

Todas las pistas se reproducen en orden aleatorio.

PGM (reproducción programada)

Las pistas se reproducen en el orden especificado.

P-MODE/

Mando lateral

Indicación del modo de reproducción

(37)

37 Reproducción de las pistas

seleccionadas (Reproducción

de marcadores)

Puede marcar pistas de un disco y reproducirlas. La secuencia de la pistas marcadas no se puede cambiar. Para marcar las pistas

1

Mientras reproduce la pista que desea marcar, pulse y mantenga pulsado el mando lateral durante 2 s (segundo) o más.

Se establece la primera pista de la reproducción de marcadores.

2

Repita el paso 1 para marcar otras pistas.

Puede marcar hasta 20 pistas. Para reproducir las pistas marcadas

1

Durante la reproducción, pulse P-MODE/ varias veces hasta que “ TrPLAY?” aparezca en el visor.

2

Pulse el mando lateral. Las pistas marcadas empiezan a reproducirse, empezando por el número de pista más pequeño. Para borrar un marcador Mientras reproduce la pista cuyo marcador desee borrar, pulse y mantenga pulsado el mando lateral hasta que aparezca “ OFF”.

Nota

Si abre la tapa, todos los marcadores se cancelarán.

Reproducción de pistas en un

orden determinado

(Reproducción programada)

1

Durante la reproducción, pulse

P-MODE/ varias veces hasta que “PGM” aparezca en el visor.

2

Deslice el mando lateral varias veces para seleccionar una pista y, a continuación, púlselo para seleccionarla.

3

Repita el paso 2 para programar más pistas.

Puede programar hasta 20 pistas.

4

Tras programar las pistas, pulse y mantenga pulsado el mando lateral durante 2 s (segundo) o más. El programa se almacena y la reproducción comienza desde la primera pista.

z

Los ajustes de reproducción programada permanecerán en la memoria aunque la reproducción finalice o se pare.

Nota

Se pierden todos los ajustes del programa cuando se abre la tapa de la grabadora. Para ver el funcionamiento de la grabadora, consulte la página 59. Parpadeo lento

Número de pista

Secuencia programada

(38)

Ajuste del sonido

(Virtual-Surround •

6-Band Equalizer)

Puede variar el sonido virtual para crear acústicas diferentes o modificar el sonido según sus gustos y almacenarlo para utilizarlo más tarde.

Se pueden seleccionar los dos efectos siguientes:

V-SUR (Virtual-Surround VPT Acoustic Engine)

Ofrece 4 tipos de condiciones de sonido periférico virtual.

6-BAND EQUALIZER

Ofrece 6 calidades de sonido diferentes.

Variación del sonido virtual

para crear diferentes

acústicas (Virtual-Surround)

1

SOUND varias veces para seleccionar “V-SUR”.

2

Pulse y mantenga pulsado SOUND durante 2 s (segundo) o más.

3

Deslice el mando lateral varias veces para seleccionar el modo de sonido periférico.

Cada vez que desliza el mando lateral, A y B cambian de la siguiente manera:

4

Pulse el mando lateral para introducir el modo de sonido periférico seleccionado.

Selección de la calidad del

sonido (6-Band Equalizer)

1

SOUND varias veces para seleccionar “SOUND”.

2

Pulse y mantenga pulsado SOUND durante 2 s (segundo) o más.

3

Deslice el mando lateral varias veces para seleccionar el modo de sonido.

Cada vez que desliza el mando lateral, A y B cambian de la siguiente manera:

(39)

39

Para cancelar el

procedimiento

Pulse y mantenga pulsado el botón DISPLAY o el botón x durante 2 s (segundo) o más.

Para cancelar el ajuste Pulse SOUND varias veces hasta que la indicación desaparezca en B.

Para modificar y almacenar el sonido

Puede personalizar los ajustes de sonido en “CUSTOM1” y “CUSTOM2”. 1Realice los pasos 1 a 3 y, a continuación,

deslice el mando lateral hasta que aparezca “CUSTOM1” o “CUSTOM2”.

2Pulse el mando lateral.

3Deslice el mando lateral varias veces para seleccionar la frecuencia.

4Pulse VOL+, – para ajustar el nivel.

5Repita el paso 3 y 4 para ajustar el nivel de cada frecuencia.

6Pulse el mando lateral para realizar la selección.

Para cancelar el procedimiento

Pulse y mantenga pulsado el botón DISPLAY o el botón x durante 2 s (segundo) o más.

Frecuencia (100 Hz)

De la parte izquierda, puede seleccionar 100 Hz 250 Hz 630 Hz 1,6 kHz 4 kHz o 10 kHz

Puede elegir entre siete niveles. –10 dB –6 dB –3 dB 0 dB +3 dB +6 dB +10 dB

Nivel (+10 dB)

(40)

Esta sección muestra las operaciones que se realizan en la grabadora. Para obtener más información sobre las operaciones realizadas en el mando a distancia, consulte las páginas indicadas para cada operación.

Antes de editar

Puede editar sus grabaciones para añadir o borrar marcas de pista o etiquetar pistas y MD.

Notas

•Los MD comerciales pregrabados no se pueden editar.

•Cierre la lengüeta de protección de la grabación en el lateral del MD antes de editar. •La grabadora está grabando resultados de

edición mientras “TOC Edit” parpadea en el visor.

— No mueva o sacuda la grabadora. — No desconecte la fuente de alimentación. — La tapa no se abre.

Etiquetado de

grabaciones (Name)

Puede dar nombres a las pistas y los discos mediante la paleta de caracteres de la grabadora.

Nota

Cuando etiquete un grupo, consulte la página 51.

Caracteres disponibles •Letras mayúsculas y minúsculas del

alfabeto inglés •Números del 0 al 9

•! " # $ % & ( ) * . ; < = > ? @ _ ` + – ' , / : _ (espacio)

Número máximo de caracteres por nombre

Nombres de pistas, nombres de grupos y nombre de disco: Aprox. 200 de cada uno (que contienen una mezcla de todos los caracteres disponibles)

Número máximo de caracteres que se pueden introducir por disco

Solamente símbolos y caracteres alfanuméricos: Aprox. 120 títulos de unos 10 caracteres cada uno (un máximo de unos 1.700 caracteres)

El número de títulos que se pueden almacenar en un disco depende del número de caracteres que se introducen para nombres de pistas, nombres de grupos y nombre de disco.

Nota

Si escribe el símbolo “//” entre los caracteres de los nombres de los discos, como “abc//def”, puede que la función de grupo no funcione correctamente.

Tecla de control de 5 posiciones (., >, ENTER, VOL+, –)

X

(41)

41 Etiquetado

Puede etiquetar una pista y un disco mientras la grabadora está parada, grabando o reproduciendo. Tenga en cuenta que si etiqueta una pista mientras la grabadora esté parada, la pista debe estar seleccionada en ese momento. Para etiquetar un grupo, consulte “Etiquetado de grupos grabados” (página 63).

1

Pulse MENU.

2

Pulse . o > varias veces hasta que “EDIT” aparezca en el visor y, a continuación, pulse ENTER.

3

Pulse . o > varias veces hasta que “Name” aparezca en el visor y, a continuación, pulse ENTER.

4

Pulse . o > varias veces hasta que en el visor aparezca el elemento siguiente y, a continuación, pulse ENTER.

El cursor parpadea en el área de introducción de letras y la pista, grupo o disco está listo para ser etiquetado.

5

Pulse VOL + o – para seleccionar una letra y pulsar ENTER.

Aparece la letra seleccionada y el cursor se desplaza a la siguiente posición de entrada.

Los botones que se utilizan para la entrada de caracteres y sus funciones se enumeran a continuación:

6

Repita el paso 5 e introduzca todos los caracteres del nombre de la etiqueta.

7

Pulse ENTER al menos durante 2 s (segundo).

La pista o el disco quedan etiquetados.

Para volver al ajuste anterior Pulse x.

Para cancelar el etiquetado Pulse x al menos durante 2 s (segundo) o más.

Nota

Si la grabación se interrumpe cuando etiqueta un disco o una pista durante la grabación, o cuando la grabación pasa a la pista siguiente mientras etiqueta una pista, la entrada en ese punto se introduce automáticamente. Al etiquetar una pista “ : Name” Al etiquetar un disco “ : Name” El cursor parpadea. Funciones Operaciones Para seleccionar

un carácter Pulse VOL + o –. Para introducir

una letra Pulse ENTER. Para añadir un

nombre Pulse ENTER al menos durante 2 s (segundo) o más. Para insertar un

espacio en blanco delante del cursor

Pulse END SEARCH y VOL + al mismo tiempo. Para borrar una

letra Pulse END SEARCH y VOL – al mismo tiempo. Para cambiar letras mayúsculas y minúsculas Pulse X. Para cancelar el

etiquetado Pulse x o MENU.

(42)

Reetiquetación de grabaciones

Siga el procedimiento del “Etiquetado” (página 41) para volver a etiquetar un nombre.

Nota

La grabadora no puede rescribir un nombre de pista o de disco de más de 200 letras creado por otro dispositivo.

Para las operaciones con mando a distancia, consulte la página 63.

Cambio de orden de las

pistas grabadas (Move)

Puede cambiar el orden de las pistas grabadas.

Nota

Para cambiar el orden de las pistas de un disco con ajustes de grupo, consulte la página 52. Ejemplo

Mover la pista C (número de pista 3) de la tercera a la segunda pista.

1

Mientras reproduce la pista que quiere mover, pulse MENU.

2

Pulse . o > varias veces hasta que “EDIT” aparezca en el visor y, a continuación, pulse ENTER. La grabadora reproduce la pista seleccionada varias veces.

3

Pulse . o > varias veces hasta que “Move” aparezca en el visor y, a continuación, pulse ENTER.

4

Pulse . o > varias veces hasta que “ : Move” aparezca en el visor y, a continuación, pulse ENTER. En el ejemplo anterior, “tTr003” aparecerá en el visor.

5

Pulse . o > varias veces para seleccionar el número de pista de destino.

6

Pulse ENTER.

La pista se mueve a la pista destino seleccionada.

En el ejemplo anterior, “002” aparecerá en el visor.

Para volver al ajuste anterior Pulse x.

Para cancelar el cambio de orden

Pulse x al menos durante 2 s (segundo). Para las operaciones con mando a distancia, consulte la página 64.

A B C D

A C B D

Antes del cambio

Después del cambio

Tecla de control de 5 posiciones (., >, ENTER)

(43)

43 División de una pista

(Divide)

Puede dividir una pista con una marca y crear una nueva pista a partir de dicha marca. También puede realizar ajustes en la posición de la marca de pista antes de realizar la división definitiva. Los números de pista se incrementarán de la forma siguiente.

Esta función solamente se puede establecer con la grabadora.

Nota

No puede añadir una marca de pista en una pista extraída de su ordenador.

Los números de pista se incrementarán de la forma siguiente:

División directa de una pista

1

Mientras se realiza una pausa o se

reproduce un MD, pulse T MARK en la grabadora en el punto en que desee incluir la marca.

Aparece “MARK ON” en el visor y se añade una marca de pista. El número de pista aumentará en una unidad.

Ajuste de un punto de

división antes de dividir una

pista (Divide Rehearsal)

1

Cuando encuentre el punto en el que

desea añadir la marca de pista, pulse y mantenga pulsado T MARKdurante 2 s (segundo) o más.

Se repetirá la reproducción de la pista hasta 4 s (segundo) después desde el punto en que se ha pulsado el punto T MARK.

2

Pulse . o > para ajustar el punto para dividir.

Pulsando . o > se desplaza el punto de división hacia atrás o hacia adelante. El punto de división puede desplazarse 8 s (segundo) como máximo hacia atrás o hacia adelante desde el punto en el que se ha pulsado T MARK por primera vez.

1 2 3 4

2 3

1 4 5

Marcado de pistas

Los números de pista se incrementan

T MARK Tecla de control de 5 posiciones (., >, ENTER)

En el punto en que se ha pulsado T MARK.

Se repite la reproducción de la pista hasta 4 s (segundo) después.

continúa

(44)

3

Pulse ENTER.

Adición de marcas de pista durante la grabación (excepto en grabación sincronizada) Pulse T MARK en la grabadora (pulse P-MODE/ en el mando a distancia) en el punto en el que desee añadir una marca de pista.

Puede utilizar la función de inserción automática para añadir automáticamente marcas de pista a intervalos especificados (excepto en la reproducción digital) (página 32).

Combinación de pistas

(Combine)

Si graba con entrada analógica (línea), tal vez se añadan marcas de pista

innecesarias en los puntos en que el nivel de grabación es bajo. Puede borrar una marca de pista para combinar las pistas situadas antes y después.

Notas

•No puede borrar una marca en una pista extraída de su ordenador.

•Para combinar grupos o pistas de un disco con ajustes de grupo, consulte la página 50. •No puede combinar pistas grabadas en

distintos modos de grabación.

Los números de pista cambiarán de la forma siguiente:

1

Mientras se reproduce la pista que contiene la marca de pista que quiere borrar, pulse X para realizar una pausa.

En el punto en que se ha pulsado T MARK en el paso 1.

Se repite la reproducción de la pista hasta 4 s (segundo) después de donde se desplazó el punto de división.

El punto de división se desplaza un máximo de 8 s (segundo) hacia adelante o hacia atrás.

1 2 3 4

1 2 3

Borrado de una marca de pista

Los números de pista disminuyen

T MARK Tecla de control de 5 posiciones (.)
