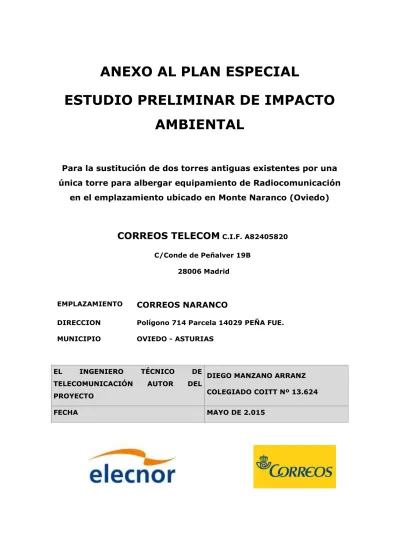

ESTUDIO PRELIMINAR DE IMPACTO
AMBIENTAL
Para la sustitución de dos torres antiguas existentes por una
única torre para albergar equipamiento de Radiocomunicación
en el emplazamiento ubicado en Monte Naranco (Oviedo)
CORREOS TELECOM
C.I.F. A82405820 C/Conde de Peñalver 19B28006 Madrid
EMPLAZAMIENTO
CORREOS NARANCO
DIRECCION Polígono 714 Parcela 14029 PEÑA FUE.
MUNICIPIO OVIEDO - ASTURIAS
EL INGENIERO TÉCNICO DE
TELECOMUNICACIÓN AUTOR DEL
PROYECTO
DIEGO MANZANO ARRANZ COLEGIADO COITT Nº 13.624
FECHA MAYO DE 2.015
1. OBJETO DEL ANEXO ... 3
2. PETICIONARIO ... 3
3. DOCUMENTACIÓN REQUERIDA ... 3
3.1. JUSTIFICACIÓN TITULO 7 NORMAS DE PROCEDIMIENTO CAPITULO1 ÁRTICULO 7.1.2 DOCUMENTACIÓN DEL PLANESPECIALDEORDENACIÓNDELAS TELECOMUNICACIONES ... 4
3.2. JUSTIFICACIÓN TITULO 7CAPITULO1 ÁRTICULO 7.1.8LICENCIASENSUELONO URBANIZABLE DEL PLANESPECIALDEORDENACIÓNDELASTELECOMUNICACIONES 12 3.3. JUSTIFICACIÓN TITULO 7CAPITULO2 ÁRTICULO 7.2.2DOCUMENTACIÓN DEL PLAN ESPECIALDEORDENACIÓNDELASTELECOMUNICACIONES... 20
3.4. JUSTIFICACIÓN TITULO 2CAPITULOS1,2 Y 3 DEL PLANESPECIALDEORDENACIÓNDE LASTELECOMUNICACIONES ... 20
3.5. JUSTIFICACIÓN TITULO 6NORMASESPECIFICASPARASUELONOURBANIZABLE DEL PLANESPECIALDEORDENACIÓNDELASTELECOMUNICACIONES ... 22
4. PLANOS ... 26
5. CONCLUSIONES ... 27
1. OBJETO DEL ANEXO
El presente anexo al Plan Especial tiene por objeto dar contestación y justificación al requerimiento emitido con fecha 21 de Abril de 2015 por la Sección de Licencias (Grupo Actividades) del Ayuntamiento de Oviedo con número de expediente 1243-150002, aportando la documentación referida al proyecto al que afecta el presente estudio de desmontaje y sustitución de dos torres antiguas existentes en el emplazamiento perteneciente a Correos en el Monte Naranco por una única torre de mayor seguridad, adecuada a las características y exigencias necesarias del entorno y destinada a dar soporte a equipamiento de radiocomunicación en la zona de Monte de Naranco, municipio de Oviedo, Principado de Asturias.
El presente Anexo al Estudio Preliminar de Impacto Ambiental tiene por objeto aportar la documentación requerida en lo referente al Plan Especial de Ordenación de Instalaciones de Telecomunicaciones del Municipio de Oviedo, completando de esta manera toda la documentación.
2. PETICIONARIO
El peticionario del proyecto es CORREOS TELECOM con C.I.F. A82405820 y domicilio fiscal en C/Conde de Peñalver 19B, 28006 Madrid.
3. DOCUMENTACIÓN REQUERIDA
De acuerdo con el requerimiento al que hace referencia el presente objeto del anexo, a continuación se aporta la documentación requerida que aplicaría para la instalación de acuerdo lo recogido en el Plan General de Ordenación de las Instalaciones de Telecomunicaciones del Municipio de Oviedo.
3.1. JUSTIFICACIÓN TITULO 7 NORMAS DE PROCEDIMIENTO
CAPITULO 1 ÁRTICULO 7.1.2 DOCUMENTACIÓN DEL PLAN
ESPECIAL DE ORDENACIÓN DE LAS TELECOMUNICACIONES
En dicho apartado y con carácter aplicable al objeto del proyecto se indica que con carácter general, la documentación a presentar será la siguiente:
- Memoria, suscrita por técnico competente y visada por el correspondiente colegio profesional, describiendo la instalación y justificando la elección del emplazamiento y tecnología empleada, tanto desde el punto de vista del impacto visual como de las emisiones radioeléctricas
Dicha memoria descriptiva de la instalación y justificando la elección del emplazamiento, ya ha sido presentada en el Estudio Preliminar de Impacto Ambiental. En dicho informe se recogían las justificaciones del emplazamiento, del estudio, la descripción de la instalación y actividad, trabajos previos, descripción del medio físico y posible análisis de impactos de la instalación.
- Plano de emplazamiento
En el apartado de "PLANOS" que se adjunta en el presente anexo, se recoge cada uno de los planos del emplazamiento. Concretamente referidos al emplazamiento se adjunta planos de situación, ubicación, plano de planta general, plano de alzado general y plano de caseta, donde se recogen los estados actuales y previstos de la instalación reflejando los trabajos descritos en la memoria.
- Croquis de las instalaciones
En el apartado de "PLANOS" que se adjunta en el presente anexo se reflejan las instalaciones descritas en la memoria del proyecto, así como los trabajos previstos a realizar para la instalación.
- Estudio del impacto visual
El estudio de impacto visual de la instalación, ya se presentó en el Estudio Preliminar de Impacto Ambiental. En dicho estudio se indicaba el impacto visual producido por los trabajos de sustitución de las dos torres existentes en el emplazamiento de Correos (una torre de 15m y otra torre de 25m) por una única torre de celosía de 40m.
No obstante, como se recoge en el requerimiento, se indica que existe una contradicción en el fotomontaje presentado con anterioridad, ya que según indican se siguen reflejando dos torres en el estado modificado.
Como aclaración indicar que el fotomontaje adjunto es correcto, la otra torre que se aprecia junto a la nueva, no pertenece al peticionario del proyecto. Esta torre se encuentra en otra parcela ajena a Correos. No obstante se vuelve a adjuntar de nuevo el fotomontaje reflejando dicha aclaración.
· Ubicación puntos para impacto visual ESTACIÓN BASE TELECOMUNICACIONES
FOTO 3 FOTO 2
· Foto Vista Aérea Actual
· Foto Vista Aérea Modificada
TORRE 25m
TORRE 15m
TORRE AJENA A CORREOS
SUSTITUCIÓN DE LAS DOS TORRES ACTUALES POR UNA
ÚNICA TORRE DE 40m TORRE AJENA A CORREOS EMPLAZAMIENTO CORREOS EMPLAZAMIENTO CORREOS
· Foto Vista Aérea Actual
· Foto Vista Aérea Modificada
SUSTITUCIÓN DE LAS DOS TORRES ACTUALES POR UNA
ÚNICA TORRE DE 40m TORRE AJENA A CORREOS TORRE DE 25m TORRE AJENA A CORREOS TORRE DE 15m EMPLAZAMIENTO CORREOS EMPLAZAMIENTO CORREOS
· Foto 1 Actual
· Foto 1 Modificada
SUSTITUCIÓN DE LAS DOS TORRES ACTUALES POR UNA
ÚNICA TORRE DE 40m TORRE AJENA A CORREOS TORRE DE 25m TORRE AJENA A CORREOS TORRE DE 15m
· Foto 2 Actual
· Foto 2 Modificada
SUSTITUCIÓN DE LAS DOS TORRES ACTUALES POR UNA
ÚNICA TORRE DE 40m TORRE AJENA A CORREOS TORRE DE 25m TORRE AJENA A CORREOS TORRE DE 15m
· Foto 3 Actual
· Foto 3 Modificada
SUSTITUCIÓN DE LAS DOS TORRES ACTUALES POR UNA
ÚNICA TORRE DE 40m TORRE AJENA A CORREOS TORRE DE 25m TORRE AJENA A CORREOS TORRE DE 15m
- Presupuesto
A continuación se adjunta el presupuesto previsto de todos los trabajos relacionados con el desmontaje de las dos torres existentes en el emplazamiento de correos por una única torre de celosía. Este presupuesto está sujeto a cambios no previstos ajenos al peticionario del proyecto.
Concepto Cantidad Precio Unitario TOTAL Transporte e Instalación de Torre de celosía estándar
de 40 metros de altura 1 2700 € 2700,00 €
Desmontaje de torre de celosía existente de 15 y todos
los elementos auxiliares de esta 1 860,00 € 860,00 €
Desmontaje de torre de celosía existente de 25 y todos
los elementos auxiliares de esta 1 1.010,00 € 1.010,00 €
Preparación, compactación y adecuación del terreno de
la zona de las torres, 1 1.200,00 € 1.200,00 €
Instalación de nuevo tramo de rejiband desde
pasamuros existente hasta nueva torre 2m 350,00 € 350,00 €
Tirada de red de tierras y conexión a pica en arqueta
estándar 1 320,00 € 320,00 €
Recolocación de elementos y cableado existente en
nueva torre 1 950,00 € 950,00 €
TOTAL PRESUPUESTO : 7390,00€
Asciende el presente presupuesto de la sustitución de las dos torres existentes por una única torre de celosía a la cantidad de: SIETE MIL TRESCIENTOS NOVENTA
3.2. JUSTIFICACIÓN TITULO 7 CAPITULO 1 ÁRTICULO 7.1.8
LICENCIAS EN SUELO NO URBANIZABLE DEL PLAN
ESPECIAL DE ORDENACIÓN DE LAS TELECOMUNICACIONES
En dicho apartado y con carácter aplicable al objeto del proyecto se indica que para la tramitación de las licencias en suelo no urbanizable la documentación requerida que deberá presentarse será la siguiente:
- Planos de ubicación a escala adecuada para señalar su posición y relación con el entorno.
En el apartado de "PLANOS" que se adjunta en el presente anexo, se recoge cada uno de los planos requeridos del emplazamiento. Concretamente en el plano 1, se indica la situación, ubicación y entorno del emplazamiento objeto del proyecto.
- Planos de detalle, escala mínima 1:2000 del emplazamiento
En el apartado de "PLANOS" que se adjunta en el presente anexo, se recoge cada uno de los planos requeridos del emplazamiento. Concretamente en el plano 2, se indica el plano de detalle del emplazamiento a escala 1:2000.
- Planos en los que se indique la vegetación existente
En el apartado de "PLANOS" que se adjunta en el presente anexo, se recoge cada uno de los planos requeridos del emplazamiento. Concretamente en el plano 3, se indica la vegetación existente en el emplazamiento así como en su entorno más próximo.
Entre otras muchas variedades de vegetación existente, dentro del recinto del propio emplazamiento podemos encontrar variedades como pinos, tejos, piceas, acebos, helechos, cipreses...
Como se indica en la memoria del Estudio Preliminar de Impacto Ambiental, en todo momento se respetará la vegetación existente en el lugar, no siendo necesario realizar modificaciones del terreno en la zona de vegetación existente, ya que la ubicación donde se pretende instalar la nueva torre es en la zona donde ahora están las dos torres existentes, en donde se realizaran los trabajos propios de desmontaje y preparación del terreno para la nueva cimentación de la torre.
- Planos de accesos y relación con las vías de comunicación
En el apartado de "PLANOS" que se adjunta en el presente anexo, se recoge cada uno de los planos requeridos del emplazamiento. Concretamente en el plano 1 (plano de vecindad), se indica la ubicación del emplazamiento y las vías de acceso a este.
El acceso al centro de telecomunicaciones se realiza a través de la carretera de subida al Cristo de Naranco.
- Documentación fotográfica del entorno existente
A continuación se muestran unas imágenes del entorno en las que se sitúa el emplazamiento.
Puerta de acceso al vallado. Candado con cerradura especial para restringir el acceso a personal no autorizado.
Camino de acceso por dentro del recinto del emplazamiento.
Caseta de hormigón donde se ubican los equipos de radiocomunicación. El acceso a la caseta se realiza mediante cerradura especial KEY CONTROL para
Torre de celosía existente de 15m que se propone desmontar. Se desmontara la torre y todos los elementos auxiliares de esta para posteriormente compactar y
Torre de celosía de 25m que se propone desmontar. Se desmontara la torre y todos los elementos auxiliares de esta para posteriormente compactar y adecuar
Interior de caseta con equipos de radiocomunicación y auxiliares. Del interior de la caseta no será necesario modificar ningún elemento.
Vista general del emplazamiento desde la carretera de subida al Cristo.
Vista general del emplazamiento vista desde los alrededores del Cristo.
3.3. JUSTIFICACIÓN TITULO 7 CAPITULO 2 ÁRTICULO 7.2.2
DOCUMENTACIÓN DEL PLAN ESPECIAL DE ORDENACIÓN DE
LAS TELECOMUNICACIONES
La instalación existente a la que hace referencia el proyecto no dispone de ningún elemento de refrigeración, la caseta donde se alojan los equipos garantiza la temperatura de funcionamiento y la renovación del aire caliente y viciado del interior de la caseta mediante la ventilación natural de la propia caseta, a través de las ventanas y rejillas existentes.
Por el tipo de emplazamiento, en zona despoblada, la evacuación de aire caliente procedente de la caseta de equipos va a la atmósfera directamente, no habiendo alrededor ninguna ventana o vivienda, puesto que no existe ningún tipo de edificación próxima al emplazamiento.
No existe ningún elemento en el emplazamiento que produzca ruidos o vibraciones, ya que todos los equipos instalados son estáticos y no se tiene previsto modificar nada del interior de la caseta, por eso no se estima necesario justificar que la instalación cumple las condiciones técnicas de aislamiento acústico y de vibraciones.
3.4.
JUSTIFICACIÓN TITULO 2 CAPITULOS 1, 2 Y 3 DEL PLAN
ESPECIAL DE ORDENACIÓN DE LAS TELECOMUNICACIONES
La instalación que ocupa, al no tratarse de una operadora, no se encuentra afectada por las condiciones del Plan de Despliegue de Instalaciones de Telecomunicaciones del 2009.
La obra que se propone se trata de la sustitución de dos torres existentes en el emplazamiento por una única torre para albergar equipamiento de Radiocomunicación en la que se disponen ya de un recinto vallado, accesos y caseta existente para albergar los equipos de transmisión-recepción de comunicaciones de Correos.
Tanto los equipos existentes como las antenas y parábolas, no son objeto del presente proyecto ya que no se modificaran en la obra propuesta, únicamente se reubicarán de forma similar a como se encuentran en las dos torres existentes a la nueva torre.
El sistema radiante actual en el emplazamiento se compone en la torre de 15m de una parábola de 1,2m de diámetro a 6,5m de altura, una antena satélite de 0,6m de diámetro a 10m de altura, una parábola de 0,6m de diámetro a 14m de altura y un dipolo FM en tope de torre.
En la torre de 25, disponemos de 1 antena yagi a 20m, 4 antenas yagi a 24m y un dipolo FM en tope de torre.
Todos los elementos se fijaran a la nueva torre proyectada de forma y disposición similar a la actual, mediante soportes de sujeción de dimensiones reducidas que garanticen su seguridad.
La única torre de celosía que se pretende instalar en sustitución de las dos existentes será de 40m, una instalación de este tipo requiere unas condiciones técnicas estrictas para cumplir las exigencias tales como alturas, zonas fresnel, coberturas... que actualmente con las torres existentes no se está cumpliendo.
La torre se instalará en la misma zona que ocupan actualmente las dos torres existentes a desmontar, reduciendo así al mínimo el impacto sobre el terreno ya que tras el desmontaje de las dos torres, se preparará, compactará y adecuara el terreno que estas ocupaban.
Los elementos auxiliares de las dos torres existentes, como pueden ser losas y vientos también se desmontaran junto con las torres, no siendo necesario para la instalación de la nueva torre ningún tipo de viento más que una nueva cimentación de dimensiones reducidas para sujeción de la torre.
En la parte de la caseta existente de dimensiones exteriores de 7,2 x 5,2 metros, no será necesario ningún tipo de actuación. Dicha caseta alberga los elementos existentes y auxiliares para la transmisión y recepción. Tanto el acceso al vallado del emplazamiento como a la caseta se realizar mediante una cerradura especial KEY CONTROL la cual solo permite el acceso a personal autorizado por Correos.
3.5. JUSTIFICACIÓN TITULO 6 NORMAS ESPECIFICAS PARA
SUELO NO URBANIZABLE DEL PLAN ESPECIAL DE
ORDENACIÓN DE LAS TELECOMUNICACIONES
La instalación que ocupa se encuentra fuera del núcleo de población, es por lo que se realizó previamente la tramitación de una Evaluación Preliminar de Impacto Ambiental de acuerdo con lo dispuesto en el Plan de Ordenación de los Recursos Naturales del Principado.
En dicha informe se presento una evaluación y análisis de impactos ambientales, donde se analizaban los principales factores ambientales y se proponían las posibles mejoras correctoras y protectoras.
De acuerdo con el requerimiento solicitado, se solicita la justificación del impacto visual de la instalación por estar situada a menos de 1km de los Núcleos Rurales Agrupados, analizando su incidencia en la configuración paisajística teniendo en cuenta su reciproca proyección de la instalación al Núcleo y del Núcleo a la instalación.
Como se aprecia en el fotomontaje visto anteriormente en el presente anexo, la instalación proyectada no afecta visualmente al conjunto del entorno, ya que al tratarse de una instalación ya existente en la que únicamente se van a sustituir dos torres por una única torre, no se modifica susceptiblemente el entorno.
No obstante, se han analizado los posibles impactos que pudiera ocasionar la instalación desde los Núcleos Rurales Agrupados que se encuentran a menos de 1km, observando que debido a la orografía del terreno y la vegetación del lugar, la incidencia desde los núcleos rurales cercanos es mínima.
Radio de 1km con Núcleos Rurales Afectados
IMAGEN 1. Incidencia Paisajística Nula de la Instalación tomada desde las proximidades del Centro Asturiano de Oviedo
EMPLAZAMIENTO CORREOS DETRÁS DEL CERRO
1
2
3
IMAGEN 2. Incidencia Paisajística Nula de la Instalación tomada desde las proximidades del Centro de Recepción e Interpretación del Prerrománico Asturiano
IMAGEN 3. Incidencia Paisajística Nula de la Instalación tomada desde las proximidades de la dirección CS Constante 9 (Polígono 909 Parcela 48. Pradin)
EMPLAZAMIENTO CORREOS DETRÁS DEL CERRO EMPLAZAMIENTO CORREOS
IMAGEN 4. Incidencia Paisajística Nula de la Instalación tomada desde las proximidades de la dirección CS CONSTANTE 19 OF1A
EMPLAZAMIENTO CORREOS DETRÁS DEL CERRO
5. CONCLUSIONES
La documentación aportada en el presente anexo, pretende completar el Plan Especial Estudio Preliminar de Impacto Ambiental anteriormente presentado así como dar contestación y justificación al requerimiento emitido con fecha 21 de Abril de 2015 por la Sección de Licencias (Grupo Actividades) del Ayuntamiento de Oviedo con número de expediente 1243-150002, aportando la documentación referida al proyecto al que afecta el presente estudio de desmontaje y sustitución de dos torres antiguas existentes en el emplazamiento perteneciente a Correos en el Monte Naranco por una única torre de mayor seguridad, adecuada a las características y exigencias necesarias del entorno y destinada a dar soporte a equipamiento de radiocomunicación en la zona de Monte de Naranco, municipio de Oviedo, Principado de Asturias.
En Oviedo, Mayo de 2015 El Ingeniero Técnico de Telecomunicación
Diego Manzano Arranz Nº de Colegiado del COITT 13.624
