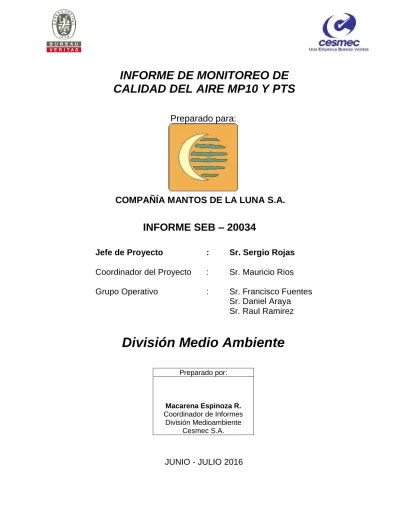

División Medio Ambiente

(1)

Preparado para:

División Medio Ambiente

Preparado por:

Macarena Espinoza R.

Coordinador de Informes División Medioambiente

Cesmec S.A.

INFORME SEB – 20034

INFORME DE MONITOREO DE CALIDAD DEL AIRE MP10 Y PTS

JUNIO - JULIO 2016

Jefe de Proyecto : Sr. Sergio Rojas Coordinador del Proyecto : Sr. Mauricio Rios

Grupo Operativo : Sr. Francisco Fuentes

Sr. Daniel Araya

Sr. Raul Ramirez

COMPAÑÍA MANTOS DE LA LUNA S.A.

(2)

INDICE DE CONTENIDOS

1.- RESUMEN EJECUTIVO ... 4

1.1.- ANTECEDENTES GENERALES ... 4

1.2.- RESULTADOS ... 4

1.3.- CONCLUSIONES ... 4

2.- INTRODUCCIÓN ... 5

3.- OBJETIVOS ... 5

4.- MATERIALES Y METODOS ... 6

4.1.- DESCRIPCIÓN DEL ÁREA DE ESTUDIO ... 6

4.2.- UBICACIÓN DEL PUNTO DE MONITOREO ... 6

4.3.- PARÁMETROS UTILIZADOS ... 7

4.4.- METODOLOGÍAS DE MEDICIÓN ... 7

4.4.1.- PARTICULADO RESPIRABLE MP10 ... 7

4.4.2.- PARTICULAS TOTALES EN SUSPENSIÓN (PTS) ... 8

4.5.- MATERIALES Y EQUIPOS UTILIZADOS. ... 8

4.6.- FECHAS DE MUESTREO. ... 9

5.- RESULTADOS ... 9

5.1.- MATERIAL PARTICULADO RESPIRABLE (MP10) EN µG/M³N ... 9

5.2.- PARTÍCULAS TOTALES EN SUSPENSIÓN (PTS) EN µG/M³N ... 10

6.- DISCUSIONES ... 11

6.1.- PARTICULADO RESPIRABLE (MP10) ... 13

6.2.- PARTICULAS TOTALES EN SUSPENSIÓN (PTS) ... 13

7.- CONCLUSIONES ... 13

8.- REFERENCIAS ... 13

INDICE DE TABLAS

Tabla N° 1: Resultados de concentración de MP10, Estación Mantos de la Luna ... 9

Tabla N° 2: Resultados de concentración de PTS, Estación Mantos de la Luna ... 10

Tabla N° 3: Valores Históricos Medidos 2016, Estación Mantos de la Luna ... 11

(3)

INDICE DE GRÁFICOS

Gráfico N° 1: Concentraciones diarias de MP10, Estación Mantos de la Luna ... 9

Gráfico N° 2: Concentraciones Diarias de PTS, Estación Mantos de la Luna ... 10

Gráfico N° 3: Valores Históricos 2016 MP-10, Estación Mantos de la Luna ... 12

Gráfico N° 4: Valores Históricos 2016 PTS, Estación Mantos de la Luna ... 12

INDICE DE FIGURAS

Figura N° 1: Estación de Calidad del Aire Mantos de la Luna ... 7

(4)

S E B – 1 6 7 4 5

Fecha de emisión: 11.12.2013 Solicitante: Compañía Mantos de la Luna S.A. Orden de Trabajo: 372820

Atención: Sr. Omar Monardez Villalón Fecha de Emisión: 28.07.2016

Dirección: Av. Los Conquistadores 1700 Piso 13, of. A. Santiago

División Medio Ambiente – Departamento Calidad del Aire - Santiago 1.- RESUMEN EJECUTIVO

1.1.- Antecedentes Generales

El presente informe entrega resultados para el período comprendido entre el 10 de junio de 2016 y el 4 de julio de 2016 de los monitoreos de material particulado (MP10) y partículas totales en suspensión (PTS).

1.2.- Resultados

 El MP10 alcanza un promedio de 17.2 µg/m3N en el periodo de medición y una concentración máxima diaria de 21.2 µg/m3N el día 28 de junio de 2016.

 El PTS alcanza un promedio de 70.4 µg/m3N en el periodo de medición y una concentración máxima diaria de 108.7 µg/m3N el día 28 de junio de 2016.

1.3.- Conclusiones

 Durante el periodo de monitoreo las concentraciones diarias máximas de material particulado respirable MP10 no sobrepasaron los límites establecidos por la normativa correspondiente¹ en los

5

días válidos.

 Durante el periodo de monitoreo las concentraciones diarias de partículas totales en suspensión PTS se comportan dentro de los parámetros normales en los 5 días válidos.

1 Ver REFERENCIAS

(5)

SEB-20034

Fecha de Emisión: 28.07.2016

Página 5 de 13

S E B – 1 6 7 4 5

Fecha de emisión: 11.12.2013

2.- INTRODUCCIÓN

A solicitud de COMPAÑÍA MANTOS DE LA LUNA S.A, CESMEC S.A. a través de su División Medio Ambiente realiza monitoreos de la componente ambiental aire (Calidad del Aire) para evaluar las concentraciones de Material Particulado Respirable (MP10) y partículas totales en suspensión (PTS), en la estación de monitoreo ubicada en un punto cercano a la zona de la Planta de Procesos, ubicada en la II Región de Antofagasta. Esto se realiza de acuerdo Resolución Exenta de Calificación Ambiental N° 260 del año 2001, la que establece en su considerando N° 3.17.2 que se aplicará un programa de monitoreo del elemento aire para medir las concentraciones de PTS y MP10 de forma mensual, con una frecuencia de cada 6 días.

Durante el período de medición, se realizaron monitoreos en forma discreta de:

 Calidad del Aire, considerando la operación de un analizador de Material Particulado Respirable (MP10) y un analizador de Partículas Totales en Suspensión (PTS).

El presente informe corresponde a la campaña de monitoreo correspondiente al periodo JUNIO - JULIO 2016.

3.- OBJETIVOS

 Monitorear y caracterizar la calidad del aire en las zonas de interés de Compañía Mantos de la Luna S.A. definidos en el plan se seguimiento ambiental indicado en el capítulo anterior.

 Administrar integralmente una estación de calidad del aire ubicada en la zona de la Planta de Procesos de Compañía Mantos de la Luna S.A., en conformidad con lo establecido por el D.S.

N° 61 “Reglamento De Estaciones De Medición De Contaminantes Atmosféricos” del Ministerio de Salud.

 Generar y entregar información fidedigna y oportuna sobre la calidad del aire en zonas de interés para Compañía Mantos de la Luna S.A.

(6)

S E B – 1 6 7 4 5

Fecha de emisión: 11.12.2013 4.- MATERIALES Y METODOS

El servicio incluye la operación, calibración, mantención, equipos de reemplazo, cambio de puntos de monitoreo, con la finalidad de obtener información fidedigna sobre la calidad del aire en forma continua.

4.1.- Descripción del Área de Estudio

Compañía Mantos de la Luna S.A. se emplaza en un área de la cordillera costera ubicada 36 km al sur de la ciudad de Tocopilla, aproximadamente 162 km hacia el noroeste de la ciudad de Antofagasta y 1.600 km al norte de Santiago, perteneciendo según la división político- administrativa del país a la Segunda Región de Antofagasta, Provincia de Tocopilla, Comuna de Tocopilla.

4.2.- Ubicación del Punto de Monitoreo

En el siguiente cuadro resumen se detalla la ubicación de la estación de monitoreo fija:

La estación de monitoreo considera en el mismo punto:

 Una estación de calidad del aire que registra las concentraciones de material particulado respirable (MP10) y partículas totales en suspensión (PTS).

El montaje, calibración y operación de los equipos en la estación de monitoreo fue efectuado por personal especializado de la División Medio Ambiente de CESMEC S.A. y de acuerdo a lo establecido por las metodologías de medición de cada una de las variables monitoreadas e instructivos y procedimientos pertenecientes a la División.

.

ESTACIÓN UBICACIÓN

Estación Mantos de la Luna Calidad del Aire

Coordenadas UTM Elev: 117 mts 19K: 0372718 UTM: 7523033

(7)

SEB-20034

Página 7 de 13

S E B – 1 6 7 4 5

Figura N° 1: Estación de Calidad del Aire Mantos de la Luna

4.3.- Parámetros Utilizados

MP-10 PTS Medido µg/m³N µg/m³N Informado µg/m³N µg/m³N

Parámetros

- Promedios diarios -Máximo promedio diario

4.4.- Metodologías de Medición 4.4.1.- Particulado Respirable MP10

Para el monitoreo de particulado respirable MP10 se utilizó el método gravimétrico con un muestreador de alto volumen equipado con cabezal MP-10. Este método está especificado en Decreto N° 59 del Ministerio Secretaría General de la Presidencia.

Para los monitoreos de MP-10 se utilizaron filtros de fibra de vidrio. La manipulación de los filtros en el laboratorio se realizará de acuerdo a lo establecido en Sección Nº 1.11.4 del Quality Assurance Handbook for Air Pollution Measurement Systems. Volume II.

(8)

S E B – 1 6 7 4 5

Fecha de emisión: 11.12.2013 Previo al inicio del monitoreo se realiza pesaje inicial de los filtros que serán utilizados cada mes

para este proyecto. Antes de ser pesados, los filtros son acondicionados por lo menos 24 horas en sala de pesaje con ambiente controlado de acuerdo con lo que especifica la EPA, en la sección 2.11.4 de Reference Method for the Determination of Particulate Matter as MP-10 in the Atmosphere (Temperatura entre 15 y 30 ºC y humedad relativa entre 20 y 45 %).

Cada filtro una vez pesado inicialmente, se introduce en una bolsa de polietileno para luego depositarlo en un sobre de papel con su ficha de muestreo. De esta forma, cada filtro es trasladado al punto de monitoreo. Cada sobre lleva impreso el número, y el tipo de filtro que contiene. Finalmente, cada filtro es llevado a laboratorio para su pesaje final.

Se da cumplimiento además con lo señalado en el Decreto Nº 61 de 2008 “Reglamento de Estaciones de Medición de Contaminantes Atmosféricos del Ministerio de Salud”, sobre altura y condiciones de toma muestras, Artículo N°6. En el punto de monitoreo no existen estructuras que pudieran perturbar la libre circulación del flujo del aire.

4.4.2.- Partículas Totales en Suspensión (PTS)

Para medir las concentraciones de PTS se utilizó método gravimétrico con muestreador equipado con cabezal PTS. El cabezal del equipo fue instalado a una altura de más de dos metros desde el suelo, cumpliendo así con la normativa EPA. No existían en el lugar estructuras que pudieran perturbar la libre circulación del flujo del aire.

Los monitoreos se realizaron con una frecuencia de cada 6 días y por un período de 24 horas. La determinación de la cantidad de partículas colectadas en los filtros se realiza por análisis gravimétrico.

Los análisis gravimétricos para determinar los pesos iniciales y finales de los filtros, son realizados en sala climatizada, de acuerdo con los requisitos del método EPA, utilizando balanza analítica división 0,1 mg, la cual es calibrada mediante set de masas clase S certificadas con trazabilidad al PTB de Alemania. Siguiendo los lineamientos indicados en el Quality Assurance Handbook for Air Pollution Measurement Systems Volume II, EPA-600/4-77-027ª sección 2.2, 19.

4.5.- Materiales y Equipos Utilizados.

Los equipos utilizados en la estación Mantos de la Luna presentan las siguientes características:

MP10

Marca Thermo Enviromental

Modelo 600

N° de serie 58131-316 CA-203

Aprobación EPA RFPS 1087 - 062

Metodología Método gravimétrico

PTS

Marca Graseby Andersen

Modelo GMWL 2000 HX

N° de serie CA-202

(9)

SEB-20034

Página 9 de 13

S E B – 1 6 7 4 5

Concentración µg/m³N

10-jun-16 9109737 24.0 20.2

16-jun-16 9009734 24.0 16.8

22-jun-16 9109732 24.0 20.2

28-jun-16 9109730 24.0 21.2

4-jul-16 9109729 24.0 7.6

Promedio: 17.2 Máximo: 21.2 Mínimo: 7.6 Dia de monitoreo N° de Filtro Tiempo de

monitoreo Horas

20,2 16,8 20,2 21,2

7,6 0

20 40 60 80 100 120 140 160

Concentración de MP10 µg/m3N

MATERIAL PARTICULADO RESPIRABLE (MP10)

Norma PM10 (D. Nº 59): 150 µg/m³N

Fecha de monitoreo

4.6.- Fechas de Muestreo.

Monitoreos de MP10 y PTS : 10 de junio de 2016 al 4 de julio de 2016

5.- RESULTADOS

5.1.- Material Particulado Respirable (MP10) en µg/m³N

En la Tabla N° 1, se indican los resultados de las concentraciones de MP-10 para la campaña mensual desde el 10 de junio de 2016 al 4 de julio de 2016. En el Gráfico N° 1 se indican las concentraciones de MP10 para la presente campaña.

Tabla N° 1: Resultados de concentración de MP10, Estación Mantos de la Luna

Gráfico N° 1: Concentraciones diarias de MP10, Estación Mantos de la Luna

(10)

S E B – 1 6 7 4 5

Fecha de emisión: 11.12.2013 Concentración

µg/m³N

10-jun-16 9109736 24.0 71.4

16-jun-16 9109735 24.0 91.3

22-jun-16 9109733 21.5 54.7

28-jun-16 9109731 24.0 108.7

4-jul-16 9109728 24.0 25.6

Promedio: 70.4 Máximo: 108.7

Mínimo: 25.6 Día de monitoreo N° de Filtro Tiempo de

monitoreo Horas

71,4

91,3

54,7

108,7

25,6

0 20 40 60 80 100 120 140 160 180 200

Concentraciónde PTS µg/m3N

Fecha de Monitoreo

PARTICULAS TOTALES EN SUSPENSIÓN (PTS) 5.2.- Partículas Totales en Suspensión (PTS) en µg/m³N

En la Tabla N° 2 se indican los resultados de las concentraciones de PTS para la campaña mensual desde el 10 de junio de 2016 al 4 de julio de 2016. En el Gráfico N° 2 se indican las concentraciones de PTS para la presente campaña.

Tabla N° 2: Resultados de concentración de PTS, Estación Mantos de la Luna

Gráfico N° 2: Concentraciones Diarias de PTS, Estación Mantos de la Luna

(11)

SEB-20034

Página 11 de 13

S E B – 1 6 7 4 5

Media Max D Media Max D

ene /feb 7.5 12.1 48.4 53.3

feb /mar 8.7 11.1 60.2 101.9

mar /abr 7.8 9.7 62.6 75.2

abr /may 8.4 11.1 86.8 121.2

may /jun 5.8 6.1 64.6 96.7

jun /jul 17.2 21.2 70.4 108.7

jul /ago ago /sep

sep /oct oct /nov nov /dic dic /ene 17

NORMA 150 --- ---

2016 MP10 PTS

6.- DISCUSIONES

La Tabla N° 3 indica los valores históricos medidos durante el 2016 para los monitoreos de MP-10 y PTS en la estación Mantos de la Luna.

Tabla N° 3: Valores Históricos Medidos 2016, Estación Mantos de la Luna

(12)

S E B – 1 6 7 4 5

Fecha de emisión: 11.12.2013 Gráfico N° 3: Valores Históricos 2016 MP-10, Estación Mantos de la Luna

0 20 40 60 80 100 120 140 160

Concentración de MP10 µg/m3N

Fecha de monitoreo HISTÓRICO MP10

Media D Norma Diaria MP10 Max D

D.S. 59 de 1998, D.S. Nº45 de 2001 y D.S. 20 de 2013;

150 µg/m³N promedio de 24 h

Gráfico N° 4: Valores Históricos 2016 PTS, Estación Mantos de la Luna

0 20 40 60 80 100 120 140

Concentración de PTS µg/m3N

Fecha de monitoreo HISTÓRICO PTS

Media D Max D

(13)

SEB-20034

Página 13 de 13

S E B – 1 6 7 4 5

6.1.- Particulado Respirable (MP10)

A partir de los valores indicados en la Tabla N° 1, se observa que en los

5

días válidos

no

se superó la normativa vigente para MP10 (D.S. N° 59 de 1998 del Ministerio Secretaría General de la Presidencia, y sus modificaciones). Presentándose un valor máximo obtenido de MP10 de 21.2 µg/m3N el día 28 de junio de 2016. Para el período se registró una concentración promedio de 17.2 µg/m³N. Se aprecia que tanto el promedio como la concentración máxima diaria del periodo junio-julio 2016 son los más altos registrados durante el año 2016.

6.2.- Partículas Totales en Suspensión (PTS)

A partir de los valores indicados en la Tabla N° 2 se observa que de los 5 días válidos monitoreados durante el periodo se presentó un valor máximo de PTS de 108.7 µg/m3N el día 28 de junio de 2016. Para el período se registró una concentración promedio de

70.4

µg/m³N. Se aprecia que los valores se encuentran en torno a los obtenidos históricamente.

7.- CONCLUSIONES

Durante el periodo de monitoreo las concentraciones diarias máximas de material particulado respirable MP10 no sobrepasaron los límites establecidos por la normativa correspondiente

2

durante los 5 días válidos.

8.- REFERENCIAS

D.S. N° 59 de 1998, del Ministerio Secretaría General de la Presidencia, y sus modificaciones, establece un valor de 150 µg/m³N como concentración promedio de 24 h de material particulado respirable.

2 D.S. N° 59 de 1998 del Ministerio Secretaría General de la Presidencia, y sus modificaciones.
