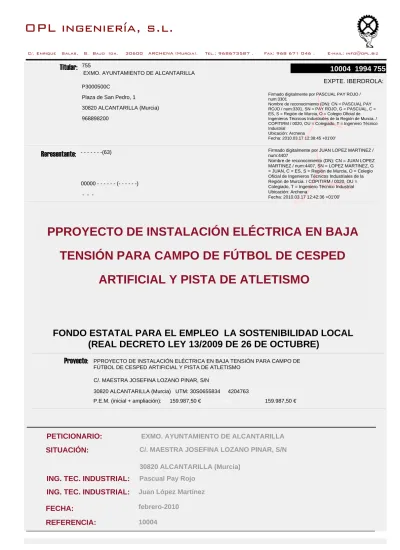

C/. Enrique Salas, 8. Bajo Ida ARCHENA (Murcia). Tel.: Fax:

(1)

EXMO. AYUNTAMIENTO DE ALCANTARILLA 30820 ALCANTARILLA (Murcia) 968898200

Reresentante:

- - - -(63) 00000 - - - (- - - -) - - -

PPROYECTO DE INSTALACIÓN ELÉCTRICA EN BAJA

TENSIÓN PARA CAMPO DE FÚTBOL DE CESPED

ARTIFICIAL Y PISTA DE ATLETISMO

SITUACIÓN: C/. MAESTRA JOSEFINA LOZANO PINAR, S/N

30820 ALCANTARILLA (Murcia) PETICIONARIO:

Pascual Pay Rojo

Proyecto:

PPROYECTO DE INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN PARA CAMPO DE FÚTBOL DE CESPED ARTIFICIAL Y PISTA DE ATLETISMO

C/. MAESTRA JOSEFINA LOZANO PINAR, S/N

30820 ALCANTARILLA (Murcia) UTM: 30S0655834 4204763

P.E.M. (inicial + ampliación): 159.987,50 €

Juan López Martínez ING. TEC. INDUSTRIAL:

ING. TEC. INDUSTRIAL:

159.987,50 € 0,00 €

FONDO ESTATAL PARA EL EMPLEO LA SOSTENIBILIDAD LOCAL

(REAL DECRETO LEY 13/2009 DE 26 DE OCTUBRE)

num:3301

Nombre de reconocimiento (DN): CN = PASCUAL PAY ROJO / num:3301, SN = PAY ROJO, G = PASCUAL, C = ES, S = Región de Murcia, O = Colegio Oficial de Ingenieros Técnicos Industriales de la Región de Murcia. / COPITIRM / 0020, OU = Colegiado, T = Ingeniero Técnico Industrial

Ubicación: Archena

Fecha: 2010.03.17 12:38:45 +01'00'

Firmado digitalmente por JUAN LOPEZ MARTINEZ / num:4407

Nombre de reconocimiento (DN): CN = JUAN LOPEZ MARTINEZ / num:4407, SN = LOPEZ MARTINEZ, G = JUAN, C = ES, S = Región de Murcia, O = Colegio Oficial de Ingenieros Técnicos Industriales de la Región de Murcia. / COPITIRM / 0020, OU = Colegiado, T = Ingeniero Técnico Industrial Ubicación: Archena

(2)

ÍNDICE

1. MEMORIA. ... 1

1.1OBJETO DE PROYECTO... 1

1.2TITULAR DE LA INSTALACIÓN... 1

1.3EMPLAZAMIENTO DE LAS INSTALACIONES. ... 1

1.4DESCRIPCIÓN DE LA INSTALACIÓN... 1

1.5LEGISLACIÓN APLICABLE. ... 2

1.6PLAZO DE EJECUCIÓN DE LAS INSTALACIONES... 2

1.7POTENCIA PREVISTA. ... 3

1.7.1 Potencia máxima admisible. ... 3

1.7.2 Potencia total instalada... 3

1.7.3 Potencia total demandada. ... 4

1.7.4 Potencia a contratar... 4

1.8DESCRIPCIÓN DE LAS INSTALACIONES DE ENLACE. ... 4

1.8.1 Acometida... 4

1.8.2 Caja General de protección. ... 4

1.8.3 Derivación individual... 5

1.8.4 Equipos de medida. ... 7

1.9DESCRIPCIÓN DE LA INSTALACIÓN INTERIOR... 7

(3)

PROYECTO DE INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN PARA CAMPO DE CÉSPED

1.9.2 Características específicas... 7

1.9.3 Cuadro general de distribución... 10

1.9.4 Cuadros secundarios y parciales... 11

1.9.5 Líneas de distribución y canalización. ... 11

1.10SUMINISTROS COMPLEMENTARIOS... 16

1.11ALUMBRADOS ESPECIALES. ... 17

1.11.1 Justificación de los equipos instalados, así como su accionamiento. ... 17

1.11.2 Señalización. ... 18

1.11.3 Emergencia... 18

1.11.4 Remplazamiento... 18

1.12LÍNEA DE PUESTA A TIERRA. ... 19

1.12.1 Sistema de instalación escogido. ... 19

1.12.2 Tomas de tierra... 19

1.12.3 Líneas principales de tierra... 19

1.12.4 Derivaciones de las líneas principales de tierra. ... 20

1.12.5 Conductores de protección... 20

1.12.6 Red de equipotencialidad. ... 20

1.12.7 Protección contra sobreintensidades de origen atmosférico. ... 21

1.1.1 Dispositivos de protección contra contactos indirectos. ... 21

1.13VENTILACIÓN. ... 21

(4)

1.13.2 Elementos instalados... 21

1.13.3 descripción de conductos y trazado hasta su salida exterior. ... 21

1.14OTRASINSTALACIONES. ... 21

1.15DOCUMENTACIÓN. ... 22

1.16PLAZODEEJECUCIÓN,NºDETRABAJADORESYCLASIFICACIÓNDELAEMPRESA. ... 22

1.17CONCLUSIÓN. ... 22

2. ANEXOS. ... 23

2.1CÀLCULOS JUSTIFICATIVOS. ... 23

2.1.1 Tensión Nominal y caídas de tensión... 23

2.1.2 Formulas utilizadas... 23

2.1.3 Potencia total instalada y demandada... 24

2.1.4 Cálculos eléctricos: Alumbrado y Fuerza Motriz... 26

2.1.5 Cálculos luminotécnicos. ... 35

2.1.6 Cálculo de la puesta a tierra. ... 36

2.1.7 Cálculo de la batería de condensadores. ... 37

2.1.8 Cálculo de la ventilación. ... 37

2.2PREVENCIÓNDERIESGOSLABORALES ... 38

2.2.1 Introducción ... 38

2.2.2 Derechos y obligaciones... 38

(5)

2.2.4 Consulta y participación de los trabajadores. ... 44

2.3DISPOSICIONESMÍNIMASDESEGURIDADYSALUDENLOSLUGARESDETRABAJO. ... 45

2.3.1 Introducción. ... 45

2.3.2 Obligaciones del empresario. ... 45

2.4DISPOSICIONESMÍNIMASENMATERIADESEÑALIZACIÓNDESEGURIDADYSALUD ENELTRABAJO. ... 49

2.4.2 Obligación general del empresario. ... 49

2.5DISPOSICIONESMÍNIMASDESEGURIDADYSALUDPARALAUTILIZACIÓNPORLOS TRABAJADORESDELOSEQUIPOSDETRABAJO. ... 50

2.5.2 Obligación general del empresario. ... 50

2.6 DISPOSICIONES MÍNIMAS DE SEGURIDAD Y SALUD EN LAS OBRAS DE CONSTRUCCIÓN... 54

2.6.2 Estudio básico de seguridad y salud. ... 55

2.6.3 Disposiciones específicas de seguridad y salud durante la ejecución de las obras... 65

2.7 DISPOSICIONES MÍNIMAS DE SEGURIDAD Y SALUD RELATIVAS A LA UTILIZACIÓN PORLOSTRABAJADORESDEEQUIPOSDEPROTECCIÓNINDIVIDUAL. ... 65

(6)

3. PLIEGO DE CONDICIONES... 68

3.1CARACTERÍSTICASDELAEMPRESAINSTALADORA. ... 68

3.2CALIDAD DE LOS MATERIALES. ... 68

3.2.1 Conductores eléctricos. ... 68

3.2.2 Conductores de protección... 69

3.2.3 Identificación de los conductores... 70

3.2.4 Tubos de protección. ... 71

3.2.5 Cajas de empalme y derivación... 72

3.2.6 Aparatos de mando y maniobra... 72

3.2.7 Aparatos de protección... 73

3.3NORMAS DE EJECUCIÓN DE LAS INSTALACIONES... 74

3.4PRUEBAS REGLAMENTARIAS... 75

3.5CONDICIONES DE USO, MANTENIMIENTO Y SEGURIDAD. ... 76

3.6CONDICIONESDEUSOMANTENIMIENTOYSEGURIDAD. ... 78

3.7CERTIFICADOS Y DOCUMENTACIÓN. ... 78

3.8LIBRO DE RDENES. ... 78

3.9LIBRODEMANTENIMIENTO... 78

3.10CONDICIONES GENERALES DE ESTE PLIEGO. ... 79

3.10.1 Descripción. ... 79

3.10.2 Condiciones facultativas. ... 79

(7)

3.10.4 Vigencia. ... 80

PRESUPUESTO

PLANOS

(8)

EXMO. AYUNTAMIENTO DE ALCANTARILLA P3000500C

10004

PPROYECTO DE INSTALACIÓN ELÉCTRICA EN

BAJA TENSIÓN PARA CAMPO DE FÚTBOL DE

CESPED ARTIFICIAL Y PISTA DE ATLETISMO

SITUACIÓN:

C/. MAESTRA JOSEFINA LOZANO PINAR, S/N

30820 ALCANTARILLA (Murcia)

PETICIONARIO:

FECHA:

REFERENCIA:

Pascual Pay Rojo

febrero-2010

ING. TEC. INDUSTRIAL :

Juan López Martínez

ING. TEC. INDUSTRIAL :

FONDO ESTATAL PARA EL EMPLEO LA SOSTENIBILIDAD LOCAL

(REAL DECRETO LEY 13/2009 DE 26 DE OCTUBRE)

(9)

1. MEMORIA.

1.1 OBJETO DE PROYECTO.

El objeto del presente proyecto es solicitar de las Autoridades competentes la autorización y puesta en funcionamiento de la mencionada instalación, así como justificar por medio del cálculo todos los elementos que componen la instalación y fijar las características técnicas y de seguridad que deben reunir las instalaciones para un correcto y eficaz funcionamiento.

1.2 TITULAR DE LA INSTALACIÓN.

El titular de la instalación será el promotor de las instalaciones, siendo sus datos los que se indican a continuación:

♦ TITULAR...EXMOAYUNTAMIENTODEALCANTARILLA

♦ DOMICILIO...C/.PLAZADESANPEDRONº1

♦ POBLACIÓN...30820ALCANTARILLA(MURCIA)

♦ C.I.F Ó N.I.F...P-3000500-C

1.3 EMPLAZAMIENTO DE LAS INSTALACIONES.

Las instalaciones objeto del presente proyecto, se ubicarán el una instalación deportiva, sita en C/. Maestra Josefina Lozano Pinar, S/N. 30820 ALCANTARILLA (Murcia), según se puede observar en los planos del presente proyecto.

1.4 DESCRIPCIÓN DE LA INSTALACIÓN.

La instalación objeto del presente proyecto, es para un campo de fútbol de césped artificial y pista de atletismo. Fundamentalmente la instalación eléctrica se divide en tres partes, siendo

(10)

una de ellas la instalación interior de aseos y vestuarios, la instalación de alumbrado exterior del campo, u por último la instalación de un grupo electrógeno (que será objeto de proyecto a aprte). La forma, dimensiones y dependencias que se pretenden, quedan reflejadas en los planos del presente proyecto.

El local dispone de agua corriente potable para todas las necesidades, tomada de la red general.

1.5 LEGISLACIÓN APLICABLE.

Para la redacción del presente proyecto, se han tenido en cuenta las siguientes normas y reglamentos:

Reglamento Electrotécnico para Baja Tensión e Instrucciones Técnicas Complementarias.

R.D. 842/2002 de 2 de agosto de 2002.

Normas Tecnológicas de la Edificación.

Normas particulares de la empresa suministradora de energía (IBERDROLA S.A.).

Real Decreto 1.955/2.000, de 1 de Diciembre, por el que se regulan las actividades de

transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica.

Real Decreto 1890/2008, de 14 de diciembre por el que se aprueba el Reglamento de

eficiencia energética en instalaciones de alumbrado exterior y sus instrucciones complementarias EA-01 a EA-07.

Ordenanza General de Seguridad e Higiene en el Trabajo, Decreto 432/71 de 11 de

Marzo.

1.6 PLAZO DE EJECUCIÓN DE LAS INSTALACIONES.

El plazo de ejecución de las instalaciones será de tres meses, con un total de 6 trabajadores. Por otro lado destacar que como se trata de una parte de la construcción que necesita la

(11)

ejecución de trabajos de albañilería, la duración de la instalación durará prácticamente el mismo tiempo que la ejecución total de la obra, aunque todos los día no se esté trabajando en la instalación eléctrica.

1.7 POTENCIA PREVISTA.

1.7.1 POTENCIA MÁXIMA ADMISIBLE.

Teniendo en cuenta la sección de la derivación individual, y la longitud de ésta, la potencia máxima admisible será estudiada desde el punto de vista de intensidad admisible y desde el punto de vista de caía de tensión, cumpliendo con la ITC-BT-15.

Longitud I. Admisible T. Suministro C. Ten. Adm. Secc. (mm2) Conductor Aislamiento m (A) (V) %

150 Cu ₅₆ 0,6/1 KV 75,00 340,00 400,00 _4,001,00% Potencia Maxíma admisible por calentamiento ...

POTENCIA MAXIMA ADMISIBLE ... Descripción 179,20 KW 179,20 KW 211,75 KW ;"PotenciaMáximaadmisibleporCaídadetensión...

1.7.2 POTENCIA TOTAL INSTALADA.

Potencia total instalada y autrorizada ... 0,00 KW Potencia total instalada y autorizada que se da de baja ... 0,00 KW

Potencia total que se amplia ... 106,14 KW

88,93 KW 3,85 KW 7,36 KW 6,00 KW 0,00 KW

POTENCIA TOTAL INSTALADA 106,14 KW

Coeficiente de simultaneidad: 1,00 KW

POTENCIA TOTAL DEMANDADA 106,14 KW

-Alumbrado Exterior Alumbrado Interior Fuerza

(12)

1.7.3 POTENCIA TOTAL DEMANDADA.

Teniendo en cuenta un coeficiente de simultaneidad, la potencia total demandada queda reflejada en el punto anterior.

1.7.4 POTENCIA A CONTRATAR.

Teniendo en cuenta, la potencia total instalada, y el coeficiente de simultaneidad, la potencia a contratar, será de 90,00 KW, utilizando para ello un equipo de media indirecta, con un maxímetro para el control máximo de potencia.

1.8 DESCRIPCIÓN DE LAS INSTALACIONES DE ENLACE.

1.8.1 ACOMETIDA.

Se denomina así a la parte de la instalación comprendida entre la red de distribución pública y la caja general de protección.

En el caso que nos ocupa, partiremos de un centro de transformación existente, propiedad del Ayuntamiento de Alcantarilla.

La energía será suministrada en Baja Tensión a 400 V, entre fases y 230 V entre fase y neutro, con una frecuencia de 50Hz por IBERDROLA S.A.

En el caso que nos ocupa la acometida no es objeto del presente proyecto.

1.8.2 CAJA GENERAL DE PROTECCIÓN.

No porcede.

1.8.2.1 SITUACIÓN.

(13)

1.8.3 DERIVACIÓN INDIVIDUAL.

Es la parte de la instalación que, partiendo de la línea general de alimentación suministra energía eléctrica a la instalación interior del usuario.

En el caso que nos ocupa la derivación individual partirá del cuadro de baja tensión del centro de transformación existente, colocando para ello un interruptor general magnetotérmico, o bien un interruptor de corte en carga y unos fusibles que protejan la línea.

1.8.3.1 DESCRIPCIÓN, LONGITUD, SECCIÓN, DIÁMETRO Y TRAZADO DEL TUBO.

En el caso que nos ocupa la derivación individual partirá del cuadro de baja tensión del centro de transformación existente, colocando para ello un interruptor general magnetotérmico, o bien un interruptor de corte en carga y unos fusibles que protejan la línea.

La longitud de la línea será de 75,00 metros, y será en instalación enterrada bajo tubo protectetor de 160 mm de diámetro.

1.8.3.2 CANALIZACIONES.

Toda la canalización transcurrirá por terrenos municipales. La canalización será enterrada bajo tubo de PVC corrugado de 160 mm de diámetro, siendo su capa interior lisa. Dicho tubo será recubierto con una capa mínima de 10 cm de hormigón, de forma que se garantice la protección mecánica. A 15 cm de la superficie se instalará un cinta de señalización de “Atención Cable Eléctrico”.

1.8.3.3 MATERIALES.

1.8.3.3.1 CONDUCTORES:

Los cables no presentarán empalmes y su sección será uniforme, exceptuándose en este caso las conexiones realizadas en la ubicación de contadores y en los dispositivos de protección.

(14)

Los conductores a utilizar serán de cobre, aislados, y normalmente unipolares, pudiendo ser su tensión de aislamiento de 450/750 o 0,6/1KV, indicada ésta en el esquema unifilar que se acompaña.

Los cables serán del tipo no propagadores del incendio y con emisión de humos y opacidad reducida. Los conductores que cumplan con la norma UNE 21.123 parte 4 ó 5; o UNE 211002 (según tensión asignada), cumplen con ésta prescripción.

El número de conductores, vendrá fijado por el número de fases necesarias para la utilización de los receptores de la derivación correspondiente y según su potencia, llevando cada línea su correspondiente conductor neutro así como el conductor de protección. No se permitirá el empleo de conductor neutro común ni conductor de protección común para distintos suministros. En los conductores se seguirá el código de colores indicado en la ITC-BT-19.

La sección mínima será de 6 mm2 para los cables polares, neutro y protección y de 1,5 mm2 para el hilo de mando, que será de color rojo.

La caída máxima de tensión admisible será:

0,5% Para el caso de contadores concentrados en más de un lugar.

1% Para el cado de contadores totalmente concentrados.

1,5% Para el caso de derivaciones individuales en suministros para un único usuario en

que no existe línea general de alimentación.

1.8.3.3.2 TUBOS PROTECTORES:

El tubo deberá tener un ∅ nominal que permita ampliar la sección de los conductores inicialmente instalados en un 100%, con un diámetro mínimo de 40 mm, y serán de características equivalentes a los clasificados como “no propagadores de la llama”, de acuerdo con las norma UNE-EN50085-1 y UNE-EN 50086-1.

(15)

1.8.4 EQUIPOS DE MEDIDA.

1.8.4.1 CARACTERÍSTICAS.

En el caso que nos ocupa se utilizará el mismo equipo existente, y se comprobará por parte del instalador que dicho contador será adecuado a la nueva potencia a contratar.

1.8.4.2 SITUACIÓN.

Estará en el interior del centro de transformación.

1.9 DESCRIPCIÓN DE LA INSTALACIÓN INTERIOR.

La presente instalación eléctrica se adaptará en todo momento al vigente reglamento electrotécnico para baja tensión del 2 de agosto de 2002 e instrucciones complementarias.

1.9.1 CLASIFICACIÓN DE LAS INSTALACIONES.

Según ITC-28 en su punto 1 el local que nos ocupa quedará clasificado como local de espectáculo y actividades recreativas, por tratarse de un estadio deportivo. Por otro lado, y teniendo en cuenta que parte de la instalación del campo de fútbol estará en el exterior, la instalación exterior quedará clasificada como local mojado, según ITC-BT-03.2.

Por tanto en el caso que nos ocupa el local objeto de proyecto quedará clasificado como sigue:

♦ ITC-BT-28 ... PÚBLICA CONCURRENCIA.

♦ ITC-BT-030 ...LOCAL MOJADO.

1.9.2 CARACTERÍSTICAS ESPECÍFICAS.

1.9.2.1 GENERALIDADES.

En las instalaciones de alumbrado de locales de éstas características, el número de línea secundarias y su disposición en relación con el total de lámparas a alimentar deberá ser tal que el corte de corriente en una cualquiera de ellas no afecte a más del de la tercera parte del total

(16)

de las lámparas instaladas en los locales o dependencias que se iluminan alimentadas por dichas líneas. Cada una de ésta líneas estará protegida en su origen contra sobre cargas, cortocircuitos, y si procede contra contactos indirectos.

Así mismo, en atendiendo al las características del local (pabellón deportivo) será preciso instalar un GRUPO ELECTRÓGENO para suministro de reserva. La instalación de dicho grupo electrógeno será objeto de proyecto a parte.

1.9.2.2 CANALIZACIONES.

Las canalizaciones deberán realizarse según lo dispuesto en las BT-19, BT-20 e ITC-BT-21.

Para la zona correspondiente a vestuarios se considerara como emplazamiento mojado por lo que se tendrán en cuenta las siguientes condiciones:

Las canalizaciones serán estancas en montaje superficial, utilizándose para terminales,

empalmes y conexiones de las mismas, sistemas y dispositivos que presenten el grado de protección correspondiente a las proyecciones de agua, IP X4

Los conductores tendrán una tensión asignada de 450/750 V y discurrirán por el interior de

tubos en montaje superficial disponiendo de un grado de resistencia a la corrosión 4.

Los aparatos de mando y protección y tomas de corriente serán del tipo protegido contra

las proyecciones de agua, IP X4, o bien se instalaran en el interior de cajas que les proporcionen un grado de protección equivalente.

Los receptores de alumbrado estarán protegidos contra proyecciones de agua, IPX4. No

serán de clase 0.

Para el resto de emplazamientos se tendrá en cuenta las siguientes condiciones:

Conductores aislados, de tensión asignada no inferior a 450/750 V, colocados bajo tubos o

(17)

Conductores aislados, de tensión asignada no inferior a 450/750 V con cubierta de protección, colocados en huecos de la construcción totalmente construidos con materiales incombustibles y de resistencia al fuego RF-120 como mínimo.

Conductores rígidos aislados, de tensión asignada no inferior a 0,6/1KV, armados,

colocados directamente sobre las paredes.

En el caso de canalizaciones exteriores enterradas bajo tubo, los conductores será de

tendrá una tensión asignada no iferior a 0.6/1KV. o Tabla 1

Características mínimas para tubos en canalizaciones superficiales ordinarias fijas

Característica Código Grado

Resistencia a la compresión 4 Fuerte

Resistencia al impacto 4 Fuerte

Temperatura mínima de instalación y

servicio 2 -5ºC

Temperatura máxima de instalación y

servicio 1 +60ºC

Resistencia al curvado 1-2 Rígido/curvable

Propiedades eléctricas 1-2 Continuidad eléctrica/aislante

Resistencia a la penetración de objetos

sólidos 4 Contra objetos D ≥ 1 mm

Resistencia a la penetración del agua 2 Contra gotas de agua cayendo verticalmente cuando el sistema de tubos está inclinado 15º

Resistencia a la corrosión de tubos

metálicos y compuestos 2 Protección interior y exterior media

Resistencia a la tracción 0 No declarada

Resistencia a la propagación de la llama 1 No propagador

Resistencia a las cargas suspendidas 0 No declarada

Además de estas características los tubos deberán de tener la propiedad de comportamiento ante el fuego de libre de halógenos.

Los cables y sistemas de conducción de cables deben instalarse de manera que no se reduzcan las características de la estructura del edificio en la seguridad contra incendios.

(18)

1.9.2.3 CABLES.

Los cables eléctricos a utilizar en las instalaciones de tipo general y en el conexionado interior de los cuadros eléctricos en éste tipo de locales, serán no propagadores del incendio y con emisión de humos y opacidad reducida. Los cables con características equivalentes a las de la norma UNE 21.123 parte 4 ó 5; o la norma UNE 21.1002 (según la tensión asignada del cable) cumplen con ésta prescripción.

Las sección en cada uno de los circuitos, quedan reflejadas en el esquema unifilar que se acompaña.

1.9.3 CUADRO GENERAL DE DISTRIBUCIÓN.

1.9.3.1 SITUACIÓN, CARACTERÍSTICAS Y COMPOSICIÓN.

El cuadro general de distribución deberá colocarse en el punto más próximo posible a la entrada de la acometida o derivación individual, quedando su situación reflejada en los planos del presente proyecto.

De dicho cuadro saldrán las líneas que alimentan directamente los aparatos receptores o bien las líneas generales de distribución a las que se conectarán mediante cajas o a través de cuadros secundarios de distribución.

Los receptores que consuman más de 16 Amperios se alimentarán directamente desde el cuadro general o desde los cuadros secundarios.

El Cuadro General de distribución e, igualmente los cuadros secundarios, se instalarán en lugares a los que no tengan acceso el público y estarán separados de los locales donde exista un peligro acusado de incendio o de pánico, por elementos a prueba de incendios y puertas no propagadoras del fuego.

Dicho Cuadro General de Mando y Protección, será de PVC autoextinguible y no propagador de la llama o bien podrá ser metálico. Tendrá una puerta de acceso a las protecciones que se encuentran en el interior de dicha caja.

(19)

El Cuadro General de Mando y Protección albergará los dispositivos indicados en los planos del presente proyecto.

Cerca de cada uno de los interruptores del cuadro se colocará una placa indicadora del circuito al que pertenecen.

En el esquema unifilar que se acompaña se puede observar la composición del cuadro general de protección.

1.9.3.2 RECINTO.

En el caso que nos ocupa el cuadro general de distribución, estará ubicado un habitáculo construido a tal fin, donde no tiene acceso el público, y estará separado de los locales donde exista un peligro acusado de incendio o de pánico, por medio de elementos a prueba de incendios y puertas no propagadores del fuego.

1.9.4 CUADROS SECUNDARIOS Y PARCIALES.

En la presente instalación existirán varios cuadros secundarios, quedando su emplazamiento indicado en los planos que se acompaña.

1.9.5 LÍNEAS DE DISTRIBUCIÓN Y CANALIZACIÓN.

1.9.5.1 SISTEMA DE INSTALACIÓN ELEGIDO.

La instalación interior estará realizada con conductores aislados bajo tubo en montaje superficial sobre paredes o bien empotrados en la obra civil. Por otro lado las instalaciones exteriores se realizarán con conductores aislados de tensión asignada no inferior a 0.6/1KV en canalización enterrada bajo tubo recubierto de hormigón para garantizar su protección mecánica.

(20)

1.9.5.2 DESCRIPCIÓN:LONGITUD,SECCIÓNY∅DELTUBO. Los resultados obtenidos se reflejan en las siguientes tablas:

Cuadro General de Mando y Protección

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm)

(W) (m) (mm²) (A) (A) (%) (%)

Tubo,Canal,Band.

DERIVACION IND. 244311.2 75 2(4x120+TTx70)Cu 440.8 608 0.99 0.99 2(140)

CD-1 97650 80 4x70+TTx35Cu 176.19 224 1.48 2.47 125 CASETA CGD 2270 0.3 2x4Cu 12.34 31 0.01 1 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 1.91 20 AL+E 270 10 2x1.5+TTx1.5Cu 1.17 15 0.13 1.14 16 CD-2 144391.2 50 4x185+TTx95Cu 245.2 384 0.49 1.48 180 Subcuadro CD-1

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. 14-19 13200 0.3 4x6Cu 23.82 36 0.01 2.48 14 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 15 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 16 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 17 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 18 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 19 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 20-26 13200 0.3 4x6Cu 23.82 36 0.01 2.48 20-25 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 21 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 22 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 23 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 24 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 25 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 26-31 13200 0.3 4x6Cu 23.82 36 0.01 2.48 26 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 27 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 28 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 29 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 30 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 31 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 32-37 13200 0.3 4x6Cu 23.82 36 0.01 2.48 32 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 33 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20

(21)

35 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 36 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 37 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 38-43 13200 0.3 4x6Cu 23.82 36 0.01 2.48 38 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 39 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 40 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 41 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 42 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 43 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 4000 0.3 4x10Cu 7.22 50 0 2.47 44 2000 60 2x6+TTx6Cu 10.87 70.56 1.4 3.87 50 45 2000 200 2x10+TTx10Cu 10.87 94.08 2.78 5.25 63 46 CD-3 20950 90 4x25+TTx16Cu 37.8 77 0.94 3.41 50 47 CD-4 PORTERÍA 6700 50 4x6+TTx6Cu 12.09 57.6 0.65 3.12 50 Subcuadro 46 CD-3

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. 46.. B. RIEGO 12500 25 4x6+TTx6Cu 22.55 32 0.67 4.07 25 46.2 CALEF 4000 15 4x6+TTx6Cu 7.22 32 0.12 3.53 25 46.4-46.5 4000 0.3 4x4Cu 7.22 27 0 3.41 46.3 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.32 20 46.4 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.32 20 46.5 AL+E 450 15 2x1.5+TTx1.5Cu 1.96 15 0.33 3.74 16 Subcuadro 47 CD-4 PORTERÍA

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. 46.4-46.5 4000 0.3 4x4Cu 7.22 27 0 3.12 47.1 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.03 20 47.2 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.03 20 47.3 AL+E 450 15 2x1.5+TTx1.5Cu 1.96 15 0.33 3.45 16 47,4 AL EXT. 2250 15 4x6+TTx6Cu 3.25 50.4 0.06 3.18 50 Subcuadro CD-2

(W) (m) (mm²) (A) (A) (%) (%)

(22)

G. 200000 50 4x185+TTx95Cu 360.85 384 0.61 0.61 180

GRUPO 2000 0.3 2x2.5Cu 10.87 23 0.02 1.5

CARGADOR BATERÍA 1000 5 2x2.5+TTx2.5Cu 5.43 21 0.15 1.65 20

RESISTENCIA G 1000 5 2x2.5+TTx2.5Cu 5.43 21 0.15 1.65 20 CASETA CGD 2270 0.3 2x4Cu 12.34 31 0.01 1.5 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 2.4 20 AL+E 270 10 2x1.5+TTx1.5Cu 1.17 15 0.13 1.63 16 1 TORRE 1 32400 160 4x50+TTx25Cu 58.46 184 1.22 2.7 110 2 TORRE 2 32400 210 4x50+TTx25Cu 58.46 184 1.6 3.08 110 3 TORRE 3 32400 120 4x35+TTx16Cu 58.46 152 1.32 2.81 90 4 TORRE 4 32400 60 4x25+TTx16Cu 58.46 128 0.94 2.42 90

5.1 AL EXT VESTU 1351 0.3 4x2.5Cu 2.44 21 0 1.49

1350 0.3 4x1.5Cu 2.44 15 0 1.49 5.1 270 25 2x1.5+TTx1.5Cu 1.17 15 0.33 1.82 16 5.2 270 50 2x1.5+TTx1.5Cu 1.17 15 0.66 2.15 16 5.3 270 75 2x1.5+TTx1.5Cu 1.17 15 0.99 2.48 16 5.4 270 100 2x1.5+TTx1.5Cu 1.17 15 1.32 2.81 16 5.5 270 125 2x1.5+TTx1.5Cu 1.17 15 1.65 3.14 16 5 Encendido 1 1 2x1.5+TTx1.5Cu 0.01 15 0 1.49 16

6.1 AL. EXT. VESTU 1351 0.3 4x2.5Cu 2.44 21 0 1.49

1350 0.3 4x1.5Cu 2.44 15 0 1.49 6.1 270 25 2x1.5+TTx1.5Cu 1.17 15 0.33 1.82 16 6.2 270 50 2x1.5+TTx1.5Cu 1.17 15 0.66 2.15 16 6.3 270 75 2x1.5+TTx1.5Cu 1.17 15 0.99 2.48 16 6.4 270 100 2x1.5+TTx1.5Cu 1.17 15 1.32 2.81 16 6.5 270 125 2x1.5+TTx1.5Cu 1.17 15 1.65 3.14 16 6 Encendido 1 1 2x1.5+TTx1.5Cu 0.01 15 0 1.49 16 7 1166.4 0.3 2x2.5Cu 6.34 23 0.01 1.49 7 AL ASEOS + E 1166.4 50 2x2.5+TTx2.5Cu 5.07 21 1.72 3.22 20 8 - 9 1684.8 0.3 2x4Cu 9.16 31 0.01 1.49 8 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 9 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 8 - 9 1684.8 0.3 2x4Cu 9.16 31 0.01 1.49 10 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 11 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 8 - 9 1684.8 0.3 2x4Cu 9.16 31 0.01 1.49 12 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 13 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 14 AL ESCALERAS 518.4 0.3 2x1.5Cu 2.82 16.5 0.01 1.49 14.1 259.2 25 2x1.5+TTx1.5Cu 1.13 15 0.32 1.81 16 14.2 259.2 90 2x1.5+TTx1.5Cu 1.13 15 1.14 2.63 16 15 VALIZAMIENTO GR 1080 0.3 4x2.5Cu 1.95 21 0 1.49 15.1 360 150 2x1.5+TTx1.5Cu 1.57 15 2.65 4.13 16 15.2 360 150 2x1.5+TTx1.5Cu 1.57 15 2.65 4.13 16 15.3 360 150 2x1.5+TTx1.5Cu 1.57 15 2.65 4.13 16

(23)

Subcuadro 1 TORRE 1

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. AG-T1-1 10800 0.3 4x25Cu 19.49 84 0 2.7 T1.1 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.32 20 T1.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.32 20 T1.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.32 20 AG-T1-2 10800 0.3 4x6Cu 19.49 36 0.01 2.71 T1.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 AG-T1-3 10800 0.3 4x6Cu 19.49 36 0.01 2.71 T1.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 Subcuadro 2 TORRE 2

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. AG-T2-1 10800 0.3 4x25Cu 19.49 84 0 3.09 T2.1 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 AG-T2-2 10800 0.3 4x16Cu 19.49 66 0 3.09 T2.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 AG-T2-3 10800 0.3 4x16Cu 19.49 66 0 3.09 T2.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 Subcuadro 3 TORRE 3

(W) (m) (mm²) (A) (A) (%) (%)

Tubo,Canal,Band.

AG-T3-1 10800 0.3 4x16Cu 19.49 66 0 2.81

(24)

T3.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 AG-T3-2 10800 0.3 4x6Cu 19.49 36 0.01 2.81 T3.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 AG-T3-3 10800 0.3 4x6Cu 19.49 36 0.01 2.81 T3.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 Subcuadro 4 TORRE 4

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. AG-T4-1 10800 0.3 4x6Cu 19.49 36 0.01 2.43 T4.1 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 AG-T4-2 10800 0.3 4x6Cu 19.49 36 0.01 2.43 T4.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 AG-T4-3 10800 0.3 4x6Cu 19.49 36 0.01 2.43 T4.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20

1.9.5.3 NÚMERO DE CIRCUITOS. IDENTIFICACIÓN, DESTINO Y PUNTOS DE UTILIZACIÓN DE CADA UNO.

En el apartado anterior queda identificado todos los circuitos de la instalación.

1.10 SUMINISTROS COMPLEMENTARIOS.

Dicho local dispondrá de una fuente propia de energía destinada al alumbrado de emergencia, que está compuesto por los propios acumuladores existentes en cada equipo de alumbrado especial de emergencia y grupo electrógeno que nos garantizara el suministro complementario de reserva.

(25)

1.11 ALUMBRADOS ESPECIALES.

1.11.1 JUSTIFICACIÓN DE LOS EQUIPOS INSTALADOS, ASÍ COMO SU ACCIONAMIENTO.

Las instalaciones destinadas a alumbrados especiales, tienen por objeto asegurar, aún faltando el alumbrado general, la iluminación en el local y accesos hasta las salidas, para una eventual evacuación del público.

La instalación está compuesta por luces de emergencia, que tendrán fuente propia de energía y deberá entrar automáticamente en funcionamiento al producirse un fallo de alimentación de la instalación de alumbrado, entendiéndose por fallo el descenso de la alimentación por debajo del 70% de su valor nominal.

La instalación cumplirá las condiciones de servicio que se indican a continuación, durante al menos una hora, a partir del instante en que tenga lugar el fallo:

Proporcionará una iluminancia de 1 lux como mínimo, en el nivel del suelo en los

recorridos de evacuación, medida en el eje en pasillos y escaleras, y en todo punto cuando dichos recorridos discurran por espacios distintos de los citados.

La iluminancia será, como mínimo, de 5 lux en los puntos en los que estén situados los

equipos de las instalaciones de protección contra incendios que exijan utilización manual y en los cuadros de distribución del alumbrado.

La relación entre la iluminancia máxima y la mínima en el eje de los pasos principales será

menor de 40.

La uniformidad de la iluminación establecida debe obtenerse considerando nulo el factor

de reflexión sobre paredes y techos y contemplando un factor de mantenimiento que englobe la reducción del rendimiento luminoso debido a la suciedad de las luminarias y al envejecimiento de las lámparas.

Para el cumplimiento de las condiciones anteriores, se pueden aplicar las siguientes reglas prácticas:

(26)

Flujo luminoso de las luminarias: F ≥ 30 lúmenes.

Separación de las luminarias: 4h, siendo h la altura a la que estén instaladas las

luminarias, comprendida entre 2,00m y 2,5m.

1.11.2 SEÑALIZACIÓN.

Es el que se instala para funcionar de un modo continuo durante determinados períodos de tiempo. Este alumbrado debe señalar de modo permanente la situación de puertas, pasillos, escaleras y salidas de los locales durante todo el tiempo que permanezcan con público, deberá ser alimentado por dos fuentes, una será el suministro eléctrico normal, y el otro el procedente de una fuente propia de energía eléctrica.

Se instalarán siempre luces de señalización en la salida o salidas del local.

En nuestro caso los puntos de alumbrado de emergencia y señalización serán los mismos. Además se instalara alumbrado de balizamiento en la zona de gradas.

1.11.3 EMERGENCIA.

Es aquel que debe permitir, en caso de fallo del alumbrado general, la evacuación segura y fácil del público hacia el exterior. Solamente podrá ser alimentado por fuentes propias de energía. Se instalarán siempre luces de emergencia, en la salida o salidas del local, y en el cuadro general de mando y protección.

1.11.4 REMPLAZAMIENTO.

Este alumbrado debe permitir la continuación normal del alumbrado total durante un mínimo de dos horas y deberá, obligatoriamente, ser alimentado por fuentes propias de energía pero no por ningún suministro exterior. Si las fuentes propias de energía están constituidas por baterías de acumuladores o por aparatos autónomos automáticos, podrá utilizarse un suministro exterior para su carga.

(27)

En nuestro caso se instalará un grupo electrógeno de 29 KVA que garantizara el correspondiente suministro complementario.

1.12 LÍNEA DE PUESTA A TIERRA.

1.12.1 SISTEMA DE INSTALACIÓN ESCOGIDO.

El local objeto de proyecto, dispone ya de un sistema de tierras en el fondo de la cimentación.

1.12.2 TOMAS DE TIERRA.

En caso necesario se reforzará la instalación de Toma de Tierra según la siguiente instalación: La toma de tierra estará formada por una pica vertical de acero recubierto de cobre, con un diámetro mínimo de 14 mm. y una longitud de 2,0 m., clavada en el suelo, en las inmediaciones del cuadro general de distribución. Si fuesen necesarias dos picas conectadas en paralelo para conseguir una resistencia de tierra admisible (20 Ohmios), la separación entre ellas es recomendable que sea igual, por lo menos, a la longitud enterrada de las mismas.

La línea de enlace con tierra estará formada por conductor de cobre desnudo de 35 mm2_{de sección}

y unirá la pica del electrodo con el punto de puesta a tierra.

El punto de puesta a tierra estará situado en una caja registro sujeta en la pared del local, fuera del suelo. Estará constituido por un dispositivo de conexión que permita la unión entre los conductores de la línea de enlace y principal de tierra, de forma que, mediante útiles apropiados puedan separarse estas, con el fin de poder realizar la medida de la resistencia a tierra.

1.12.3 LÍNEAS PRINCIPALES DE TIERRA.

Están formadas por conductores de cobre con aislamiento de PVC 750V que unirán el electrodo con los conductores de protección o directamente con las masas.

(28)

1.12.4 DERIVACIONES DE LAS LÍNEAS PRINCIPALES DE TIERRA.

Las derivaciones de las líneas de tierra estarán constituidas por conductores que unirán la línea principal de tierra con los conductores de protección o directamente con las masas.

En nuestro caso no existen derivaciones de la línea principal de tierra.

1.12.5 CONDUCTORES DE PROTECCIÓN.

Serán los encargados de unir eléctricamente las masas metálicas de la instalación a la línea principal de tierra, asegurando así la actuación de las protecciones diferenciales.

Estos conductores serán de cobre, aislados para una tensión de 750 V. y tendrán una sección igual

a la del conductor de fase cuando esta sea inferior a 16 mm2_{, será de 16 mm}2_{cuando el conductor}

de fase esté comprendido entre 16 y 35 mm2_{y tendrá la mitad de la sección del conductor de fase}

cuando este sea superior a 35 mm2_.

Los circuitos de puesta a tierra formarán una línea eléctricamente continua en la que no podrán incluirse en serie ni masas ni elementos metálicos, cualquiera que sean estos. Siempre la conexión de las masas y los elementos metálicos al circuito de puesta a tierra, se efectuará por derivaciones desde este.

1.12.6 RED DE EQUIPOTENCIALIDAD.

A la toma de tierra establecida se conectarán aquellas tuberías metálicas existentes y accesibles, así como toda masa metálica importante y accesible existente en la zona de la instalación.

También se conectarán las masas metálicas accesibles de los aparatos receptores, cuando su clase de aislamiento o condiciones de instalación así lo exijan.

Esta conexión se realizará mediante dispositivos, con tornillos de apriete u otros similares, de manera que se asegure un buen contacto entre las partes. La sección mínima del conductor

(29)

1.12.7 PROTECCIÓN CONTRA SOBREINTENSIDADES DE ORIGEN ATMOSFÉRICO.

En este caso no se prevé la colocación de ningún pararrayos.

1.1.1 DISPOSITIVOS DE PROTECCIÓN CONTRA CONTACTOS INDIRECTOS.

Como dispositivos de protección contra contacto indirectos, se instalarán interruptores diferenciales en el origen de cada circuito, de intensidad adecuada a la protección magnetotérmica que tenga asociada, siendo su sensibilidad de 30 mA, quedando las características indicadas en el esquema unifilar del presente proyecto.

1.13 VENTILACIÓN.

La ventilación no es objeto del presente proyecto, solamente se han previsto las línea de alimentación de los extractores.

1.13.1 DESCRIPCIÓN DEL SISTEMA ESCOGIDO.

No es objeto del presente proyecto.

1.13.2 ELEMENTOS INSTALADOS.

No es objeto del presente proyecto.

1.13.3 DESCRIPCIÓN DE CONDUCTOS Y TRAZADO HASTA SU SALIDA EXTERIOR.

No procede.

1.14 OTRAS INSTALACIONES. No procede.

(30)

1.15 DOCUMENTACIÓN.

El presente proyecto estará formado por los siguientes documentos: MEMORIA.

ANEXOS.

PLIEGO DE CONDICIONES. PLANOS.

PRESUPUESTO.

1.16 PLAZO DE EJECUCIÓN, Nº DE TRABAJADORES Y CLASIFICACIÓN DE LA EMPRESA.

♦ PLAZO DE EJECUCIÓN...3MESES

♦ Nº DE TRABAJADORES... 6TRABAJADORES

♦ CLASIFICACIÓN DE LA EMPRESA...NO ES NECESARIO

1.17 CONCLUSIÓN.

Estimando que para la redacción del presente proyecto se han descrito suficientemente las instalaciones que se proyectan y ateniéndose estas a lo dispuesto en los vigentes reglamentos, los Ingenieros Técnicos Industriales que suscriben dan por finalizada la redacción del mismo, esperando que merezca la aprobación del los Organismos Competentes, quedando a disposición de estos para aclarar y facilitar cuantos puntos al respecto se estimen convenientes.

LOS INGENIEROS TÉCNICOS INDUSTRIALES

Fdo.: Pascual Pay Rojo Fdo.: Juan López Martínez

Colegiado Número 3301 del Colegio Oficial de Ingenieros Técnicos Industriales de la Región de Murcia.

Colegiado Número 4407 del Colegio Oficial de Ingenieros Técnicos Industriales de la Región de Murcia.

Firmado digitalmente por PASCUAL PAY ROJO / num:3301

Nombre de reconocimiento (DN): CN = PASCUAL PAY ROJO / num:3301, SN = PAY ROJO, G = PASCUAL, C = ES, S = Región de Murcia, O = Colegio Oficial de Ingenieros Técnicos Industriales de la Región de Murcia. / COPITIRM / 0020, OU = Colegiado, T = Ingeniero Técnico Industrial

(31)

2. ANEXOS.

2.1 CÀLCULOS JUSTIFICATIVOS.

2.1.1 TENSIÓN NOMINAL Y CAÍDAS DE TENSIÓN.

La energía eléctrica necesaria para el funcionamiento de la actividad, será suministrada en baja tensión por IBERDROLA, S.A., a una tensión de 4000 V. entre fases y 230 V. entre fase y neutro y una frecuencia de 50 Hz., conectando de su red general de distribución urbana, para lo cual se están efectuando las gestiones pertinentes.

La caída de tensión máxima admisible será del 5% para los circuitos de fuerza motriz y del 3% para los circuitos de alumbrado, entre el origen de la instalación (equipo de medida) hasta cualquier punto de utilización. Esta caída de tensión se calculará considerando alimentados todos los aparatos susceptibles de funcionar simultáneamente.

La caída de tensión máxima admisible para la derivación individual será del 1 %.

2.1.2 FORMULAS UTILIZADAS.

El cálculo de cada una de las líneas eléctricas se realizará mediante las fórmulas siguientes: SISTEMA TRIFÁSICO

R

Cos

U

Pc

I

⋅

=

φ

73 ,

1 φ

φ

Cos

R

n

U

Sen

Xu

Pc

L

R

S

n

U

K

Pc

L

e

⋅

+

⋅

=

1000

SISTEMA MONOFÁSICO:

R

Cos

U

Pc

I

⋅

=

φ

Cos

R

n

U

Sen

Xu

Pc

L

R

S

n

U

K

Pc

L

e

⋅

+

⋅

=

1000

2

En donde:

(32)

Pc = Potencia de Cálculo en Watios. L = Longitud de Cálculo en metros. e = Caída de tensión en Voltios.

K = Conductividad. Cobre 56. Aluminio 35. I = Intensidad en Amperios.

U = Tensión de Servicio en Voltios (Trifásica ó Monofásica). S = Sección del conductor en mm².

Cos j = Coseno de fi. Factor de potencia. R = Rendimiento. (Para líneas motor). n = Nº de conductores por fase.

Xu = Reactancia por unidad de longitud en m

W

/m.

2.1.3 POTENCIA TOTAL INSTALADA Y DEMANDADA.

La potencia total instalada es la que se indica a continuación:

Potencia total instalada y autrorizada ... 0,00 KW Potencia total instalada y autorizada que se da de baja ... 0,00 KW

Potencia total que se amplia ... 106,14 KW

88,93 KW 3,85 KW 7,36 KW 6,00 KW 0,00 KW

POTENCIA TOTAL INSTALADA 106,14 KW

Coeficiente de simultaneidad: 1,00 KW

POTENCIA TOTAL DEMANDADA 106,14 KW

-Alumbrado Exterior Alumbrado Interior Fuerza

(33)

2.1.3.1 RELACIÓN DE RECEPTORES Y SU POTENCIA ELÉCTRICA.

Unitria W W KW 88,93 24 2.000,00 1,80 86.400,00 6 150,00 1,80 1.620,00 7 72,00 1,80 907,20 - 150,00 - - 64,00 - - - - 3,85 10 18,00 1,00 180,00 30 36,00 1,00 1.080,00 36 72,00 1,00 2.592,00 - - - - - - - - - 7,36 1 5.890,00 1,25 7.362,50 - - - - - - - 6,00 1 6.000,00 1,00 6.000,00 - - - - - - 106,14 1,00 106,14 P O T E N C I A T O T A L I N S T A L A D A F u e r z a C O E F I C I E N T E D E S I M U L T A N E I D A Factor Ud A l u m b r a d o E x t e r i o r Potencia (Kw) P O T E N C I A T O T A L S I M U L T A N E A Focos exteriores 150 W Fluorescentees 2x36 W -Bomba de riego Focos 2000 W -Total Descripción -Fluorescences 2x36WHF A l u m b r a d o I n t e i r o r Fluorescentes 1x18W HF Fluorescentes 2x18W HF Otros usos -O t r o s u s o s 2.1.3.2 COEFICIENTE DE SIMULTANEIDAD.

(34)

2.1.4 CÁLCULOS ELÉCTRICOS:ALUMBRADO Y FUERZA MOTRIZ.

2.1.4.1 CALCULO DE LA SECCIÓN DE LOS CONDUCTORES Y DIÁMETRO DE LOS TUBOS PARA LAS LÍNEAS DERIVADAS.

Indicado en el punto 2.1.4.5.

2.1.4.2 CÁLCULO DE LAS PROTECCIONES PARA LAS DIFERENTES LÍNEAS GENERALES Y DERIVADAS.

2.1.4.3 SOBRECARGAS.

2.1.4.4 CORTOCIRCUITOS.

2.1.4.5 RESUMEN DE LOS CÁLCULOS ELÉCTRICOS.

Los resultados obtenidos se reflejan en las siguientes tablas:

Subcuadro CD-1

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. 14-19 13200 0.3 4x6Cu 23.82 36 0.01 2.48 14 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 15 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 16 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 17 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 18 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 19 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 20-26 13200 0.3 4x6Cu 23.82 36 0.01 2.48 20-25 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 21 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 22 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 23 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20

(35)

PROYECTO DE INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN PARA CAMPO DE CÉSPED 24 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 25 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 26-31 13200 0.3 4x6Cu 23.82 36 0.01 2.48 26 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 27 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 28 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 29 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 30 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 31 2200 50 2x2.5+TTx2.5Cu 11.96 21 3.34 5.82 20 32-37 13200 0.3 4x6Cu 23.82 36 0.01 2.48 32 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 33 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 34 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 35 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 36 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 37 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 38-43 13200 0.3 4x6Cu 23.82 36 0.01 2.48 38 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 39 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 40 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 41 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 42 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 43 2200 70 2x4+TTx4Cu 11.96 27 2.89 5.36 20 4000 0.3 4x10Cu 7.22 50 0 2.47 44 2000 60 2x6+TTx6Cu 10.87 70.56 1.4 3.87 50 45 2000 200 2x10+TTx10Cu 10.87 94.08 2.78 5.25 63 46 CD-3 20950 90 4x25+TTx16Cu 37.8 77 0.94 3.41 50 47 CD-4 PORTERÍA 6700 50 4x6+TTx6Cu 12.09 57.6 0.65 3.12 50 Cortocircuito

Denominación Longitud Sección IpccI P de C IpccF tmcicc tficc Lmáx Curvas

válidas

(m) (mm²) (kA) (kA) (A) (sg) (sg) (m)

14-19 0.3 4x6Cu 4.05 1968.57 0.12 14 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 15 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 16 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 17 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 18 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 19 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 20-26 0.3 4x6Cu 4.05 1968.57 0.12 20-25 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 21 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 22 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 23 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 24 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 25 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 26-31 0.3 4x6Cu 4.05 1968.57 0.12 26 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C

(36)

27 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 28 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 29 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 30 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 31 50 2x2.5+TTx2.5Cu 3.95 4.5 193.72 2.2 16;B,C 32-37 0.3 4x6Cu 4.05 1968.57 0.12 32 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 33 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 34 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 35 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 36 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 37 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 38-43 0.3 4x6Cu 4.05 1968.57 0.12 38 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 39 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 40 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 41 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 42 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 43 70 2x4+TTx4Cu 3.95 4.5 218.34 4.44 16;B,C 0.3 4x10Cu 4.05 4.5 1986.62 0.34 16 44 60 2x6+TTx6Cu 3.99 4.5 353.52 5.89 16;B,C,D 45 200 2x10+TTx10Cu 3.99 4.5 193.89 54.39 16;B,C 46 CD-3 90 4x25+TTx16Cu 4.05 4.5 750.76 14.66 38;B,C 47 CD-4 PORTERÍA 50 4x6+TTx6Cu 4.05 4.5 410.9 4.36 25;B,C Subcuadro 46 CD-3

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. 46.. B. RIEGO 12500 25 4x6+TTx6Cu 22.55 32 0.67 4.07 25 46.2 CALEF 4000 15 4x6+TTx6Cu 7.22 32 0.12 3.53 25 46.4-46.5 4000 0.3 4x4Cu 7.22 27 0 3.41 46.3 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.32 20 46.4 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.32 20 46.5 AL+E 450 15 2x1.5+TTx1.5Cu 1.96 15 0.33 3.74 16 Cortocircuito

válidas

(m) (mm²) (kA) (kA) (A) (sg) (sg) (m)

46.. B. RIEGO 25 4x6+TTx6Cu 1.51 4.5 434.46 2.52 25;B,C 46.2 CALEF 15 4x6+TTx6Cu 1.51 4.5 522.54 1.74 25;B,C,D 46.4-46.5 0.3 4x4Cu 1.51 741.06 0.39 46.3 OU 15 2x2.5+TTx2.5Cu 1.49 4.5 364.16 0.62 16;B,C,D 46.4 15 2x2.5+TTx2.5Cu 1.49 4.5 364.16 0.62 16;B,C,D 46.5 AL+E 15 2x1.5+TTx1.5Cu 1.51 4.5 273.22 0.4 10;B,C,D

(37)

Subcuadro 47 CD-4 PORTERÍA

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. 46.4-46.5 4000 0.3 4x4Cu 7.22 27 0 3.12 47.1 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.03 20 47.2 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 4.03 20 47.3 AL+E 450 15 2x1.5+TTx1.5Cu 1.96 15 0.33 3.45 16 47,4 AL EXT. 2250 15 4x6+TTx6Cu 3.25 50.4 0.06 3.18 50 Cortocircuito

válidas

(m) (mm²) (kA) (kA) (A) (sg) (sg) (m)

46.4-46.5 0.3 4x4Cu 0.83 407.98 1.27 47.1 OU 15 2x2.5+TTx2.5Cu 0.82 4.5 259.86 1.22 16;B,C 47.2 OU 15 2x2.5+TTx2.5Cu 0.82 4.5 259.86 1.22 16;B,C 47.3 AL+E 15 2x1.5+TTx1.5Cu 0.83 4.5 209.98 0.67 10;B,C,D 47,4 AL EXT. 15 4x6+TTx6Cu 0.83 4.5 331.59 4.33 10;B,C,D Subcuadro CD-2

(W) (m) (mm²) (A) (A) (%) (%)

Tubo,Canal,Band.

G. 200000 50 4x185+TTx95Cu 360.85 384 0.61 0.61 180

GRUPO 2000 0.3 2x2.5Cu 10.87 23 0.02 1.5

CARGADOR BATERÍA 1000 5 2x2.5+TTx2.5Cu 5.43 21 0.15 1.65 20

RESISTENCIA G 1000 5 2x2.5+TTx2.5Cu 5.43 21 0.15 1.65 20 CASETA CGD 2270 0.3 2x4Cu 12.34 31 0.01 1.5 OU 2000 15 2x2.5+TTx2.5Cu 10.87 21 0.91 2.4 20 AL+E 270 10 2x1.5+TTx1.5Cu 1.17 15 0.13 1.63 16 1 TORRE 1 32400 160 4x50+TTx25Cu 58.46 184 1.22 2.7 110 2 TORRE 2 32400 210 4x50+TTx25Cu 58.46 184 1.6 3.08 110 3 TORRE 3 32400 120 4x35+TTx16Cu 58.46 152 1.32 2.81 90 4 TORRE 4 32400 60 4x25+TTx16Cu 58.46 128 0.94 2.42 90

5.1 AL EXT VESTU 1351 0.3 4x2.5Cu 2.44 21 0 1.49

1350 0.3 4x1.5Cu 2.44 15 0 1.49 5.1 270 25 2x1.5+TTx1.5Cu 1.17 15 0.33 1.82 16 5.2 270 50 2x1.5+TTx1.5Cu 1.17 15 0.66 2.15 16 5.3 270 75 2x1.5+TTx1.5Cu 1.17 15 0.99 2.48 16 5.4 270 100 2x1.5+TTx1.5Cu 1.17 15 1.32 2.81 16 5.5 270 125 2x1.5+TTx1.5Cu 1.17 15 1.65 3.14 16

(38)

5 Encendido 1 1 2x1.5+TTx1.5Cu 0.01 15 0 1.49 16

6.1 AL. EXT. VESTU 1351 0.3 4x2.5Cu 2.44 21 0 1.49

1350 0.3 4x1.5Cu 2.44 15 0 1.49 6.1 270 25 2x1.5+TTx1.5Cu 1.17 15 0.33 1.82 16 6.2 270 50 2x1.5+TTx1.5Cu 1.17 15 0.66 2.15 16 6.3 270 75 2x1.5+TTx1.5Cu 1.17 15 0.99 2.48 16 6.4 270 100 2x1.5+TTx1.5Cu 1.17 15 1.32 2.81 16 6.5 270 125 2x1.5+TTx1.5Cu 1.17 15 1.65 3.14 16 6 Encendido 1 1 2x1.5+TTx1.5Cu 0.01 15 0 1.49 16 7 1166.4 0.3 2x2.5Cu 6.34 23 0.01 1.49 7 AL ASEOS + E 1166.4 50 2x2.5+TTx2.5Cu 5.07 21 1.72 3.22 20 8 - 9 1684.8 0.3 2x4Cu 9.16 31 0.01 1.49 8 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 9 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 8 - 9 1684.8 0.3 2x4Cu 9.16 31 0.01 1.49 10 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 11 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 8 - 9 1684.8 0.3 2x4Cu 9.16 31 0.01 1.49 12 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 13 AL VES-1 + E 842.4 110 2x2.5+TTx2.5Cu 3.66 21 2.73 4.22 20 14 AL ESCALERAS 518.4 0.3 2x1.5Cu 2.82 16.5 0.01 1.49 14.1 259.2 25 2x1.5+TTx1.5Cu 1.13 15 0.32 1.81 16 14.2 259.2 90 2x1.5+TTx1.5Cu 1.13 15 1.14 2.63 16 15 VALIZAMIENTO GR 1080 0.3 4x2.5Cu 1.95 21 0 1.49 15.1 360 150 2x1.5+TTx1.5Cu 1.57 15 2.65 4.13 16 15.2 360 150 2x1.5+TTx1.5Cu 1.57 15 2.65 4.13 16 15.3 360 150 2x1.5+TTx1.5Cu 1.57 15 2.65 4.13 16 Cortocircuito

válidas

(m) (mm²) (kA) (kA) (A) (sg) (sg) (m)

G. 50 4x185+TTx95Cu 8 10 3230.49 67.06 400;B

GRUPO 0.3 2x2.5Cu 6.77 10 3089.01 0.01 16

CARGADOR BATERÍA 5 2x2.5+TTx2.5Cu 6.2 10 1273.49 0.05 16;B,C,D

RESISTENCIA G 5 2x2.5+TTx2.5Cu 6.2 10 1273.49 0.05 16;B,C,D CASETA CGD 0.3 2x4Cu 6.77 3189.88 0.02 OU 15 2x2.5+TTx2.5Cu 6.41 10 586.57 0.24 16;B,C,D AL+E 10 2x1.5+TTx1.5Cu 6.41 10 537.64 0.1 10;B,C,D 1 TORRE 1 160 4x50+TTx25Cu 6.77 10 965.19 54.88 100;B 2 TORRE 2 210 4x50+TTx25Cu 6.77 10 788.29 82.27 100;B 3 TORRE 3 120 4x35+TTx16Cu 6.77 10 918.11 29.72 100;B 4 TORRE 4 60 4x25+TTx16Cu 6.77 10 1176.15 9.24 100;B,C

5.1 AL EXT VESTU 0.3 4x2.5Cu 6.77 3089.01 0.01

0.3 4x1.5Cu 6.2 10 2707.16 10

5.1 25 2x1.5+TTx1.5Cu 5.44 6 235.54 0.54 10;B,C,D

5.2 50 2x1.5+TTx1.5Cu 5.44 6 123.04 1.97 10;B,C

5.3 75 2x1.5+TTx1.5Cu 5.44 6 83.27 4.29 10;B

(39)

5.5 125 2x1.5+TTx1.5Cu 5.44 6 50.57 11.63 10;B

5 Encendido 1 2x1.5+TTx1.5Cu 6.2 10 2098.06 0.01 10;B,C,D

6.1 AL. EXT. VESTU 0.3 4x2.5Cu 6.77 3089.01 0.01

0.3 4x1.5Cu 6.2 10 2707.16 10 6.1 25 2x1.5+TTx1.5Cu 5.44 6 235.54 0.54 10;B,C,D 6.2 50 2x1.5+TTx1.5Cu 5.44 6 123.04 1.97 10;B,C 6.3 75 2x1.5+TTx1.5Cu 5.44 6 83.27 4.29 10;B 6.4 100 2x1.5+TTx1.5Cu 5.44 6 62.93 7.51 10;B 6.5 125 2x1.5+TTx1.5Cu 5.44 6 50.57 11.63 10;B 6 Encendido 1 2x1.5+TTx1.5Cu 6.2 10 2098.06 0.01 10;B,C,D 7 0.3 2x2.5Cu 6.77 10 3089.01 0.01 10;B,C,D 7 AL ASEOS + E 50 2x2.5+TTx2.5Cu 6.2 200.99 2.05 8 - 9 0.3 2x4Cu 6.77 3189.88 0.02 8 AL VES-1 + E 110 2x2.5+TTx2.5Cu 6.41 10 94.75 9.21 10;B 9 AL VES-1 + E 110 2x2.5+TTx2.5Cu 6.41 10 94.75 9.21 10;B 8 - 9 0.3 2x4Cu 6.77 3189.88 0.02 10 AL VES-1 + E 110 2x2.5+TTx2.5Cu 6.41 10 94.75 9.21 10;B 11 AL VES-1 + E 110 2x2.5+TTx2.5Cu 6.41 10 94.75 9.21 10;B 8 - 9 0.3 2x4Cu 6.77 3189.88 0.02 12 AL VES-1 + E 110 2x2.5+TTx2.5Cu 6.41 10 94.75 9.21 10;B 13 AL VES-1 + E 110 2x2.5+TTx2.5Cu 6.41 10 94.75 9.21 10;B 14 AL ESCALERAS 0.3 2x1.5Cu 6.77 10 2924.28 10 14.1 25 2x1.5+TTx1.5Cu 5.87 6 237.1 0.53 10;B,C,D 14.2 90 2x1.5+TTx1.5Cu 5.87 6 69.88 6.09 10;B 15 VALIZAMIENTO GR 0.3 4x2.5Cu 6.77 10 3089.01 0.01 10 15.1 150 2x1.5+TTx1.5Cu 6.2 10 42.36 16.58 10 15.2 150 2x1.5+TTx1.5Cu 6.2 10 42.36 16.58 10 15.3 150 2x1.5+TTx1.5Cu 6.2 10 42.36 16.58 10 Subcuadro 1 TORRE 1

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. AG-T1-1 10800 0.3 4x25Cu 19.49 84 0 2.7 T1.1 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.32 20 T1.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.32 20 T1.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.32 20 AG-T1-2 10800 0.3 4x6Cu 19.49 36 0.01 2.71 T1.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 AG-T1-3 10800 0.3 4x6Cu 19.49 36 0.01 2.71 T1.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 T1.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.33 20 Cortocircuito

(40)

Denominación Longitud Sección IpccI P de C IpccF tmcicc tficc Lmáx Curvas válidas

(m) (mm²) (kA) (kA) (A) (sg) (sg) (m)

AG-T1-1 0.3 4x25Cu 1.94 962.6 8.92 T1.1 35 4x2.5+TTx2.5Cu 1.93 4.5 232.67 2.36 10;B,C,D T1.2 35 4x2.5+TTx2.5Cu 1.93 4.5 232.67 2.36 10;B,C,D T1.3 35 4x2.5+TTx2.5Cu 1.93 4.5 232.67 2.36 10;B,C,D AG-T1-2 0.3 4x6Cu 1.94 954.48 0.52 T1.4 35 4x2.5+TTx2.5Cu 1.92 4.5 232.19 2.37 10;B,C,D T1.5 35 4x2.5+TTx2.5Cu 1.92 4.5 232.19 2.37 10;B,C,D T1.6 35 4x2.5+TTx2.5Cu 1.92 4.5 232.19 2.37 10;B,C,D AG-T1-3 0.3 4x6Cu 1.94 954.48 0.52 T1.7 35 4x2.5+TTx2.5Cu 1.92 4.5 232.19 2.37 10;B,C,D T1.8 35 4x2.5+TTx2.5Cu 1.92 4.5 232.19 2.37 10;B,C,D T1.9 35 4x2.5+TTx2.5Cu 1.92 4.5 232.19 2.37 10;B,C,D Subcuadro 2 TORRE 2

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. AG-T2-1 10800 0.3 4x25Cu 19.49 84 0 3.09 T2.1 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 AG-T2-2 10800 0.3 4x16Cu 19.49 66 0 3.09 T2.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 AG-T2-3 10800 0.3 4x16Cu 19.49 66 0 3.09 T2.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 T2.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.7 20 Cortocircuito

válidas

(m) (mm²) (kA) (kA) (A) (sg) (sg) (m)

AG-T2-1 0.3 4x25Cu 1.58 786.56 13.36 T2.1 35 4x2.5+TTx2.5Cu 1.58 4.5 220.71 2.62 10;B,C,D T2.2 35 4x2.5+TTx2.5Cu 1.58 4.5 220.71 2.62 10;B,C,D T2.3 35 4x2.5+TTx2.5Cu 1.58 4.5 220.71 2.62 10;B,C,D AG-T2-2 0.3 4x16Cu 1.58 785.59 5.49 T2.4 35 4x2.5+TTx2.5Cu 1.58 4.5 220.63 2.63 10;B,C,D T2.5 35 4x2.5+TTx2.5Cu 1.58 4.5 220.63 2.63 10;B,C,D T2.6 35 4x2.5+TTx2.5Cu 1.58 4.5 220.63 2.63 10;B,C,D

(41)

PROYECTO DE INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN PARA CAMPO DE CÉSPED AG-T2-3 0.3 4x16Cu 1.58 785.59 5.49 T2.7 35 4x2.5+TTx2.5Cu 1.58 4.5 220.63 2.63 10;B,C,D T2.8 35 4x2.5+TTx2.5Cu 1.58 4.5 220.63 2.63 10;B,C,D T2.9 35 4x2.5+TTx2.5Cu 1.58 4.5 220.63 2.63 10;B,C,D Subcuadro 3 TORRE 3

Denominación P.Cálculo Dist.Cálc Sección I.Cálculo I.Adm.. C.T.Parc. C.T.Total Dimensiones(mm) (W) (m) (mm²) (A) (A) (%) (%) Tubo,Canal,Band. AG-T3-1 10800 0.3 4x16Cu 19.49 66 0 2.81 T3.1 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 AG-T3-2 10800 0.3 4x6Cu 19.49 36 0.01 2.81 T3.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 AG-T3-3 10800 0.3 4x6Cu 19.49 36 0.01 2.81 T3.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 T3.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.43 20 Cortocircuito

válidas

(m) (mm²) (kA) (kA) (A) (sg) (sg) (m)

AG-T3-1 0.3 4x16Cu 1.84 914.45 4.05 T3.1 35 4x2.5+TTx2.5Cu 1.84 4.5 229.74 2.42 10;B,C,D T3.2 35 4x2.5+TTx2.5Cu 1.84 4.5 229.74 2.42 10;B,C,D T3.3 35 4x2.5+TTx2.5Cu 1.84 4.5 229.74 2.42 10;B,C,D AG-T3-2 0.3 4x6Cu 1.84 908.41 0.58 T3.4 35 4x2.5+TTx2.5Cu 1.82 4.5 229.35 2.43 10;B,C,D T3.5 35 4x2.5+TTx2.5Cu 1.82 4.5 229.35 2.43 10;B,C,D T3.6 35 4x2.5+TTx2.5Cu 1.82 4.5 229.35 2.43 10;B,C,D AG-T3-3 0.3 4x6Cu 1.84 908.41 0.58 T3.7 35 4x2.5+TTx2.5Cu 1.82 4.5 229.35 2.43 10;B,C,D T3.8 35 4x2.5+TTx2.5Cu 1.82 4.5 229.35 2.43 10;B,C,D T3.9 35 4x2.5+TTx2.5Cu 1.82 4.5 229.35 2.43 10;B,C,D Subcuadro 4 TORRE 4

(W) (m) (mm²) (A) (A) (%) (%)

(42)

AG-T4-1 10800 0.3 4x6Cu 19.49 36 0.01 2.43 T4.1 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.2 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.3 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 AG-T4-2 10800 0.3 4x6Cu 19.49 36 0.01 2.43 T4.4 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.5 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.6 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 AG-T4-3 10800 0.3 4x6Cu 19.49 36 0.01 2.43 T4.7 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.8 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20 T4.9 3600 35 4x2.5+TTx2.5Cu 5.2 22 0.62 3.05 20

(43)

2.1.5 CÁLCULOS LUMINOTÉCNICOS.

(44)

2.1.6 CÁLCULO DE LA PUESTA A TIERRA.

La resistividad del terreno es 200 ohmiosxm.

El electrodo en la puesta a tierra del edificio, se constituye con los siguientes

elemen-tos:

METROS CONDUCTOR DE CU 35 MM2 ... 70 M PICAS VERTICALES DE CU 14 MM2 ... 4UD PICAS VERTICALES DE ACERO RECUBIERTAS DE CU 14 MM2 ...--- Con lo que se obtendrá una Resistencia de tierra de 5.66 ohmios.

(45)

Los conductores de protección, se calcularon adecuadamente y según la ITC-BT018, tabla 2, en el apartado conductores de protección.

Así mismo cabe señalar que la línea principal de tierra no será inferior a 16 mm² en Cu, y la línea de enlace con tierra, no será inferior a 35 mm² en Cu.

2.1.7 CÁLCULO DE LA BATERÍA DE CONDENSADORES.

En el presente proyecto, no se incluye batería de condensadores, si bien una vez que se ponga en marcha la instalación y se dispongan de un mínimo de 6 recibos, se analizará el consumo y se determinará la batería mas adecuada en función del consumo y funcionamiento del local. El titular de la instalación será el responsable de solicitar éste estudio.

2.1.8 CÁLCULO DE LA VENTILACIÓN.

No procede.

2.1.8.1 CAPACIDAD MÍNIMA DE VENTILACIÓN.

No procede.

2.1.8.2 CÁLCULO DE LAS PÉRDIDAS DE CARGA DE LA INSTALACIÓN.

No procede.

2.1.8.3 JUSTIFICACIÓN DE LOS DISPOSITIVOS INSTALADOS.

(46)

2.2 PREVENCIÓN DE RIESGOS LABORALES

2.2.1 INTRODUCCIÓN

La ley 31/1995, de 8 de noviembre de 1995, de Prevención de Riesgos Laborales tiene por objeto la determinación del cuerpo básico de garantías y responsabilidades preciso para establecer un adecuado nivel de protección de la salud de los trabajadores frente a los riesgos derivados de las condiciones de trabajo.

Como ley establece un marco legal a partir del cual las normas reglamentarias irán fijando y concretando los aspectos más técnicos de las medidas preventivas.

Estas normas complementarias quedan resumidas a continuación:

Disposiciones mínimas de seguridad y salud en los lugares de trabajo.

Disposiciones mínimas en materia de señalización de seguridad y salud en el trabajo.

Disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equi-pos de trabajo.

Disposiciones mínimas de seguridad y salud en las obras de construcción.

Disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual.

2.2.2 DERECHOS Y OBLIGACIONES.

2.2.2.1 DERECHO A LA PROTECCIÓN FRENTE AL LOS RIESGOS LABORALES.

Los trabajadores tienen derecho a una protección eficaz en materia de seguridad y salud en el trabajo. A este efecto, el empresario realizará la prevención de los riesgos laborales mediante la adopción de cuantas medidas sean necesarias para la protección de la seguridad y la salud de los trabajadores, con las especialidades que se recogen en los artículos siguientes en materia de evaluación de riesgos, información, consulta, participación y formación de los trabajadores, actuación en casos de emergencia y de riesgo grave e inminente y vigilancia de la salud.

2.2.2.2 PRINCIPIOS DE LA ACCIÓN PREVENTIVA.

El empresario aplicará las medidas preventivas pertinentes, con arreglo a los siguientes principios generales:

Evitar los riesgos.
