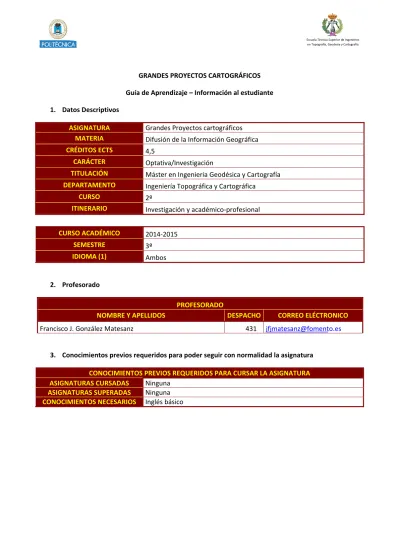

GRANDES PROYECTOS CARTOGRÁFICOS Guía de Aprendizaje – Información al estudiante 1. Datos Descriptivos
ASIGNATURA Grandes Proyectos cartográficos
MATERIA Difusión de la Información Geográfica
CRÉDITOS ECTS 4,5
CARÁCTER Optativa/Investigación
TITULACIÓN Máster en Ingeniería Geodésica y Cartografía
DEPARTAMENTO Ingeniería Topográfica y Cartográfica
CURSO 2º
ITINERARIO Investigación y académico‐profesional
CURSO ACADÉMICO 2014‐2015
SEMESTRE 3º
IDIOMA (1) Ambos
2. Profesorado
PROFESORADO
NOMBRE Y APELLIDOS DESPACHO CORREO ELÉCTRONICO
Francisco J. González Matesanz 431 [email protected]
3. Conocimientos previos requeridos para poder seguir con normalidad la asignatura CONOCIMIENTOS PREVIOS REQUERIDOS PARA CURSAR LA ASIGNATURA
ASIGNATURAS CURSADAS Ninguna
ASIGNATURAS SUPERADAS Ninguna
4. Objetivos de Aprendizaje
COMPETENCIAS Y NIVEL ASIGNADOS A LA ASIGNATURA
CÓDIGO COMPETENCIA NIVEL
C.G.1 Conocimientos del marco jurídico que regula y establece las normas referidas
al ámbito de la Información Geográfica y la Cartografía en España Medio
C.G.2
Conocimiento de las instituciones públicas productoras y reguladores de la
Información Geográfica, así como de sus competencias y funciones:Consejo
Superior Geográfico, Centro Nacional de Información Geográfica, Instituto
Geográfico Nacional, institutos geográficos autonómicos.
Medio
C.G.3 Conocimiento de los productos y series cartográficas producidas por los
organismos públicos responsables de la cartografía oficial. Medio
C.G.4 Capacidad de producir, actualizar, componer, manejar e interpretar un
producto cartográfico en todos los soportes posibles. Alto
C.G.5 Capacidad de análisis y optimización de proyectos cartográficos. Alto
C.G.6
Utilizar herramientas SIG con cierta soltura y aplicando todos los
conocimientos que conlleva: diseño de base de datos, análisis y consultas con
fines cartográficos.
Alto
C.G.7 Capacidad de organización y planificación. Medio
CÓDIGO RESULTADOS DE APRENDIZAJE DE LA ASIGNATURA
RA1
Conocer el marcol legislativo cartográfico, los organismos oficiales productores
de Información Geográfica, sus funciones, competencias y productos
cartográficos.
Conocer
RA2
Conocer las características propias del Mapa Topográfico Nacional 1:25.000
(MTN25) y sus productos asociados: Base Cartográfica Nacional (BCN25) y Base
Topográfica Nacional (BTN25).
Conocer
RA3
Conocer la producción de la BTN25 y la generación del MTN25 a partir de la
BTN25 basándose en las prescripciones técnicas del Instituto Geográfico
Nacional.
Conocer
RA4 Conocer las características propias de la Base Topográfica Armonizada (BTA)
consensuada
Aplicar
RA5 Conocer y saber relacionar las Bases de Datos Geográficas aceptadas por el
Consejo Superior Geográfico y el Instituto Geográfico Nacional: BTA y BTN25.
Aplicar
RA6 Conocer y aplicar las herramientas cartográficas en entornos SIG destinadas a
la producción cartográfica.
Escuela Técnica Superior de Ingenieros en Topografía, Geodesia y Cartografía
RA7 Conocer la importancia de abstracción de la realidad con fines cartográficos y
los parámetros que en ella influyen
Aplicar
5. Sistema de evaluación de la asignatura
EVALUACIÓN
Referencia Indicador de logro Relacionado
con R.A. I1 Conocer el marco legislativo cartográfico español, los organismos productores de información
geográfica, sus competencias y los productos cartográficos generados. RA1
I2 Realizar una abstracción de la realidad con fines cartográficos en función de diferentes
parámetros:escalas, usuarios, usos. RA2
I3 Interpretar las especificaciones técnicas exigidas en la producción del MTN25. RA3
I4 Conocer las fases de producción cartográfica empleadas en el desarrollo del MTN25. RA3
I5 Actualizar con la herramientas adecuadas la información geográfica contenida en el MTN25. RA3
I6 Generar BTN25 a partir del MTN25. RA3
I7 Conocer el flujo de trabajo para la generación de la BTN25. RA4
I8 Producir MTN25 a partir de la BTN25: reinversión del proceso. RA4
I9 Modelar los datos geográficos BTN25 para la creación de una Base de Datos Geográfica. RA4
I10 Establecer y cumplir las normas de captura de la BTN25. RA4
I11 Cargar datos geográficos procedentes de ficheros CAD en Bases de Datos. RA4
I12 SIG.Controlar la calidad geométrica, semántica y topológica de los datos BTN25 utilizando herramientas RA4
I13 Identificar fenómenos geográficos definidos en la BTA. RA5
I14 Mapear los modelos de datos geográficos BTN25 y BTA con herramientas ETL (FME) RA6
I15 Generación de geometrías cartográficas a partir de las geometrías originales empleando herramientas
SIG. RA7
I16 Generación de sombreados y relieves en SIG partiendo de datos altimétricos contenidos en la BTN25. RA7
I17 Procesos de etiquetado automático y semiautomático en entornos SIG RA7
I18 Simbolizar con herramientas SIG fenómenos geográficos para publicaciones cartográficas. RA7
I19 Aplicar técnicas de generalización en entornos SIG para la publicación multiescala. RA7
I20 Publicar cartografía producida en entornos SIG en multiples soportes. RA7
I21 Producción en entornos SIG de MTN25 y de SIG25 RA7
EVALUACIÓN
Breve descripción de las actividades evaluables Lugar Ponderación Fecha
(Aproximada) Evaluación de conocimientos de la primera parte del temario (Temas 1‐
3) Aula 40% Semana 9
Evaluación de conocimientos de la segunda parte del temario (Temas
4‐5) Aula 40% Semana 16
Practicas de cada uno de los temas
Aula de ordenador es 20% Evaluación continua CRITERIOS DE CALIFICACIÓN Resultados de la pruebas objetivas de evaluación s de conocimiento.
Calidad de las prácticas correspondientes a cada tema.
El alumno que no supere la primera de las pruebas (T3‐T4, semana 9) deberá presentarse al examen final de la semana
16.
Para poder presentarse a las pruebas de evaluación es obligatoria la realización de las prácticas de cada uno de los
temas.
6. Contenidos y Actividades de Aprendizaje TEMARIO TEMA / CAPÍTULO CONTENIDOS INDICADO RES / RELACION ADOS (Objetivos específico s) Theme 0: Course Presentation and introduction
Course Presentation: Objectives, Structure and Methodology.
Introduction to the spanish cartographic frame.
Individual Task: Modelling the reality.
I1 Theme 1: MTN, National Topographic Map of scale 1:25.000 MTN25 background I2
Technical specifications and Contents I2
Mapping Project Phases: Pretreatment, Compiling, Edition, Quality Control
and Printing I3
Updating process: Imagery, BTN codes, MTN texts, Cartogarphic composition I4
BCN vs BTN. Generating BCN/BTN I5
Theme 2:BTN, National Topographic
Base
General concepts about the National Topographic Base 1:25.000 (BTN25) I6
Technical specifications I6
BTN Project Phases: Capture, Composition and Generation (Geometric,
Escuela Técnica Superior de Ingenieros en Topografía, Geodesia y Cartografía Geodata Modelprocedi mientos
Rules and Catalogue of Features. ISO19100
Loading data from CAD files to Geodata Model I‐9, I‐10
Processing and using GIS tools with the BTN Geodata Model: Quality Controls
and Analysis I11
Theme 4: BTA, Harmonized Topographic
Base
Introduction I12
Features´s Characteristics: definition, attributes, list of values, geometry and
quality control I13
Features Dictionary I13
Mapping BTN‐BTA I14
Theme 5: GIS Map Production environments
Carto Base vs. Carto Map I15
Relief and Shadow I16
Labelling I17
Symbolization I18
Generalization I9
Publishing I20
Case studies: MTN25, SIG25 I21
7. Breve descripción de las modalidades organizativas utilizadas y de los métodos de enseñanza empleados
MODALIDADES ORGANIZATIVAS UTILIZADAS Y MÉTODOS DE ENSEÑANZA EMPLEADOS (breve descripción) CLASES DE
TEORÍA
Método expositivo/lección magistral apoyado en recursos diversos (powerpoint, sofware
especifico, pizarra)
CLASE DE
PROBLEMAS No contempladas.
PRÁCTICAS DE LABORATORIO
Aprendizaje de herramientas de software y aplicación de conceptos a través de flujos
diversos y practicas diseñadas al efecto
PRÁCTICAS DE
CAMPO No contempladas.
TRABAJO AUTONOMO
Revisiones bibliográficas + Utilización de recursos de Internet + Estudio de casos + Prácticas
adicionales con software
TRABAJO EN
GRUPO Aprendizaje Cooperativo: Aprendizaje basado en proyectos
TUTORÍAS Atención personalizada al estudiante.
OTROS
(especificar) Vídeos, recursos de internet
8. Recursos didácticos
RECURSOS DIDÁCTICOS
BIBLIOGRAFÍA
González Matesanz, F.J. (2008). "El Mapa Topográfico Nacional a escala 1:25.000".
Temario oposiciones al Cuerpo de Ingenieros Geógrafos. Tema 69‐A3
Subdirección General de Cartografía. "MTN25. Especificaciones Técnicas". Instituto
Geográfico Nacional
Subdirección General de Cartografía (2010). "BTN25. Catálogo de Fenómenos". IGN‐CNIG
Subdirección General de Cartografía (2011). "BTN25. Diccionario de Datos y Normas de
Captura". IGN‐CNIG
Comisión de Normas Cartográficas (2008). "Especificaciones de la Base Topográfica
Armonizada 1:5000 (BTA) v 1.0". Consejo Superior Geográfico
RECURSOS WEB http://moodle.topografia.upm.es/ INSPIRE: http://eur‐ lex.europa.eu/LexUriServ/LexUriServ.do?uri=OJ:L:2007:108:0001:0014:ES:PDF INSPIRE: http://inspire.jrc.ec.europa.eu/ BTA: http://www.csg‐cnc.es/web/cnccontent/docs/bta/Especificaciones_BTAv10.pdf BTA: http://www.csg‐cnc.es/web/cnccontent/bta.html EQUIPAMIENTO
Laboratorio con ordenadores equipados con software de GIS (Geomedia 6,1, ArcGIS 10) y
FME 2011.
Acceso a internet
OTROS
ESRI: ArcGIS Tutorials and Reference manuals
Intergraph: Geomedia Products Tutorial (Professional, Grid, Fusion, Carto)
Label EZ Documentation
