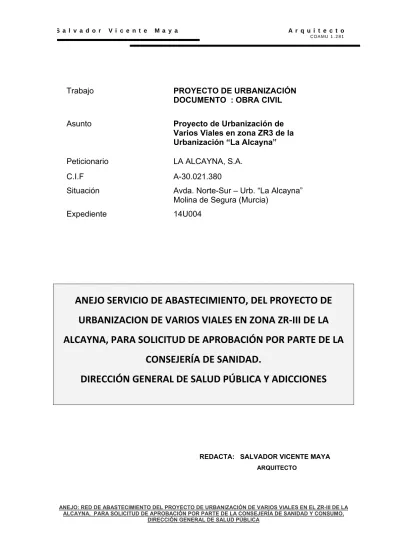

S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
Trabajo PROYECTO DE URBANIZACIÓN
DOCUMENTO : OBRA CIVIL
Asunto Proyecto de Urbanización de
Varios Viales en zona ZR3 de la Urbanización “La Alcayna”
Peticionario LA ALCAYNA, S.A.
C.I.F A-30.021.380
Situación Avda. Norte-Sur – Urb. “La Alcayna”
Molina de Segura (Murcia)
Expediente 14U004
ANEJO SERVICIO DE ABASTECIMIENTO, DEL PROYECTO DE
URBANIZACION DE VARIOS VIALES EN ZONA ZR‐III DE LA
ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA
CONSEJERÍA DE SANIDAD.
DIRECCIÓN GENERAL DE SALUD PÚBLICA Y ADICCIONES
REDACTA: SALVADOR VICENTE MAYA ARQUITECTO
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
INDICE 1.‐ OBJETO DEL ANEJO. 2.‐ REGLAMENTACION Y DISPOSICIONES OFICIALES. 3.‐ EMPLAZAMIENTO. 4.‐ ANTECEDENTES DE LA ZONA DE ACTUACION. 5.‐ PROCESO DE CÁLCULO Y DIMENSIONAMIENTO DE CONDUCCIONES. 6.‐ CONEXION CON EL SISTEMA GENERAL DE DISTRIBUCION. 7.‐ DESCRIPCION GENERAL DE LA INSTALACION. 8.‐ CONCLUSION. PLANOS MEDICIONES Y PRESUPUESTO SERVICIO ABASTECIMIENTO (S. PROYECTO)
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
1. OBJETO DEL ANEJO.
El presente documento, tiene como finalidad, el exponer ante la Autoridad Sanitaria, la idoneidad de las instalaciones de infraestructura de abastecimiento de agua potable, proyectadas dentro del Proyecto de Urbanización de Varios Viales en el ZR‐III de la Urbanización La Alcayna, ubicada en el Termino Municipal de Molina de Segura según plano nº 1 de Situación y el plano nº 2 de Emplazamiento.
Las obras de abastecimiento propuestas, consisten en la ejecución del conjunto de redes de distribución a parcelas en las Calles Fuente Blanca y Fuente de los Calderones y la renovación a mayor diámetro de un tramo existente situado en Calle Venus. En todo el trazado de la nueva red a instalar no existen otros servicios que interfieran en el trazado. Para tal fin, se redacta el presente documento, desde un punto de vista higiénico‐ sanitario, de las instalaciones descritas. 2. REGLAMENTACION Y DISPOSICIONES OFICIALES.
El presente anejo recoge las características de los materiales, los cálculos que justifican su empleo y la forma de ejecución de las obras a realizar, dando con ello cumplimiento a las siguientes disposiciones:
Orden de 28 de julio de 1974 por la que se aprueba el "Pliego de prescripciones generales para tuberías de abastecimiento de agua".
Orden 15 de Septiembre de 1986, (MOPU). Tuberías. Pliego de prescripciones técnicas generales para el saneamiento de poblaciones.
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
Reglamento y Pliegos de Prescripciones Técnicas Municipales para el Servicio de Abastecimiento y Saneamiento aprobadas por el Ayuntamiento de Molina de Segura.
Real Decreto 140/2003, de 7 de febrero, por el que se establecen los criterios sanitarios de la calidad del agua de consumo humano.
Corrección de erratas del Real Decreto 140/2003, de 7 de febrero, por el que se establecen los criterios sanitarios de la calidad del agua de consumo humano.
Orden SCO/1591/2005, de 30 de mayo, sobre el Sistema de Información Nacional de Agua de Consumo.
Orden SCO/2967/2005, de 12 de septiembre, por la que se amplía la de 21 de julio de 1994, por la que se regulan los ficheros de datos de carácter personal gestionados por el Ministerio de Sanidad y Consumo, y se crea el fichero del Sistema de Información Nacional de Agua de Consumo.
Orden SCO/3719/2005, de 21 de noviembre, sobre sustancias para el tratamiento del agua destinada a la producción de agua de consumo humano.
Orden SCO/778/2009, de 17 de marzo, sobre métodos alternativos para el análisis microbiológico del agua de consumo humano.
Orden SAS/1915/2009, de 8 de julio, sobre sustancias para el tratamiento del agua destinada a la producción de agua de consumo humano.
Orden SSI/304/2013, de 19 de febrero, sobre sustancias para el tratamiento del agua destinada a la producción de agua de consumo humano.
Directiva 2013/51/EURATOM del Consejo, de 22 de octubre, por la que se establecen requisitos para la protección sanitaria de la población con respecto a las sustancias radiactivas en las aguas destinadas al consumo humano.
Real Decreto 314/2016, de 29 de julio, por el que se modifican el Real Decreto 140/2003, de 7 de febrero, por el que se establecen los criterios sanitarios de la calidad del agua de consumo humano , el Real Decreto 1798/2010, de 30 de
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
diciembre, por el que se regula la explotación y comercialización de aguas minerales naturales y aguas de manantial envasadas para consumo humano, y el Real Decreto 1799/2010, de 30 de diciembre, por el que se regula el proceso de elaboración y comercialización de aguas preparadas envasadas para el consumo humano.
3. EMPLAZAMIENTO.
El área objeto del presente Proyecto de Obras de Dotación Servicio de Agua Potable a parcelas se encuentra en el Término Municipal de Molina de Segura.
La actuación se sitúa dentro de la Urbanización de la Alcayna en el Sector denominado ZRIII del Plan Parcial la Alcayna (APIS LA ALCAYNA PGOM) 4. ANTECEDENTES DE LA ZONA DE ACTUACION. La zona a Urbanizar forma parte del sector denominado ZR‐III del Plan Parcial La Alcayna, con infraestructura suficiente para el abastecimiento de las parcelas previstas 5. PROCESO DE CÁLCULO Y DIMENSIONAMIENTO DE CONDUCCIONES .
1. DESCRIPCIÓN DE LA RED HIDRÁULICA
- Viscosidad del fluido: 1.15000000 x10-6 m²/s - Nº de Reynolds de transición: 2500.0
La velocidad de la instalación deberá quedar por encima del mínimo establecido, para evitar sedimentación, incrustaciones y estancamiento, y por debajo del máximo, para que no se produzca erosión.
2. DESCRIPCIÓN DE LOS MATERIALES EMPLEADOS Los materiales utilizados para esta instalación son:
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA Descripción Diámetros
mm DN125 128.2
El diámetro a utilizar se calculará de forma que la velocidad en la conducción no exceda la velocidad máxima y supere la velocidad mínima establecidas para el cálculo.
3. FORMULACIÓN
La formulación utilizada se basa en la fórmula de Darcy y el factor de fricción según Colebrook-White: 8·L·Q^2 h = f· ————— pi^2·g·D^5 v·D Re= ——— vs 64 fl= ———— Re 1 K 2.51 ———— = - 2·log( ———— + ———— ) (ft)½ 3.7·D Re·(ft)½ donde:
h es la pérdida de altura de presión en m.c.a.
f es el factor de fricción
L es la longitud resistente en m
Q es el caudal en m3/s
g es la aceleración de la gravedad
D es el diámetro de la conducción en m
Re es el número de Reynolds, que determina el grado de turbulencia en el flujo
v es la velocidad del fluido en m/s
vs es la viscosidad cinemática del fluido en m2/s
fl es el factor de fricción en régimen laminar (Re < 2500.0)
ft es el factor de fricción en régimen turbulento (Re >= 2500.0)
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
En cada conducción se ha determinado el factor de fricción en función del régimen del fluido en dicha conducción, adoptando fl o ft según sea necesario para calcular la caída de presión. Se ha utilizado como umbral de turbulencia un nº de Reynolds igual a 2500.0.
Se indican los máximos de los valores absolutos.
Envolvente de máximos Inicio Final Longitud
m Diámetros mm Caudal l/s Pérdid. m.c.a. Velocidad m/s H1 NC1 31.60 DN125 26.21 1.03 2.03 H1 NC2 44.64 DN125 10.37 0.26 0.80 H2 N2 94.98 DN125 8.21 0.37 0.64 H2 NC8 50.01 DN125 9.27 0.24 0.72 N1 NC1 27.90 DN125 35.68 1.61 2.76 N1 SG1 76.78 DN125 35.68 4.44 2.76 N2 NC14 77.59 DN125 8.21 0.30 0.64 NC1 NC3 319.39 DN125 8.62 1.35 0.67 NC2 NC4 290.94 DN125 9.60 1.49 0.74 NC3 NC5 40.13 DN125 8.51 0.17 0.66 NC4 NC6 26.41 DN125 9.52 0.13 0.74 NC5 NC7 37.09 DN125 8.40 0.15 0.65 NC6 NC8 30.84 DN125 9.46 0.15 0.73 NC7 NC9 42.00 DN125 8.29 0.17 0.64 NC9 NC14 124.11 DN125 8.21 0.48 0.64
Se indican los mínimos de los valores absolutos.
Envolvente de mínimos Inicio Final Longitud
m Diámetrosmm Caudall/s Pérdid.m.c.a. Velocidad m/s H1 NC1 31.60 DN125 1.03 0.00 0.08 H1 NC2 44.64 DN125 0.97 0.00 0.08 H2 N2 94.98 DN125 0.07 0.00 0.01 H2 NC8 50.01 DN125 0.07 0.00 0.01 N1 NC1 27.90 DN125 2.37 0.01 0.18 N1 SG1 76.78 DN125 2.37 0.03 0.18 N2 NC14 77.59 DN125 0.07 0.00 0.01 NC1 NC3 319.39 DN125 0.49 0.01 0.04 NC2 NC4 290.94 DN125 0.26 0.00 0.02 NC3 NC5 40.13 DN125 0.38 0.00 0.03 NC4 NC6 26.41 DN125 0.17 0.00 0.01 NC5 NC7 37.09 DN125 0.27 0.00 0.02 NC6 NC8 30.84 DN125 0.12 0.00 0.01 NC7 NC9 42.00 DN125 0.16 0.00 0.01 NC9 NC14 124.11 DN125 0.07 0.00 0.01
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
MEDICIÓN
A continuación se detallan las longitudes totales de los materiales utilizados en la instalación. FD-K-9 Descripción Longitud m Long. mayoradam DN125 1314.40 1577.28 6. CONEXION CON LAS CONDUCCIONES GENERALES DE DISTRIBUCION.
Tal como se refleja en los planos, se prevé la renovación de red existente en la Calle Venus, su conexión con la Red existente en Avenida Norte Sur y la ejecución o ampliación de un tramo de Red también en el Avenida Norte Sur. Los puntos de entronque para el abastecimiento del sector a urbanizar, nos han sido facilitados por el Ayuntamiento de Molina de Segura según informes Técnicos de la Empresa Municipal Responsable del abastecimiento Sercomosa. 7. DESCRIPCION GENERAL DE LA INSTALACION.
Se renueva la red existente en Calle Venus tal y como se especifica en los planos de Ø125mm. a Ø160mm. Entroncamos en C/Venus, red existente Ø200mm. terminando en red existente Ø160mm en Avenida Norte Sur. Prolongación en Avd. Norte Sur de la red Ø160mm donde entroncaremos la red de distribución a parcelas
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
La red de distribución a parcelas se trata de una red mallada y sectorizable mediante válvulas de corte, que entroncan en los puntos comentados anteriormente mediante su correspondiente válvula de corte, bajo pozo de registro. Este tipo de esquema mallado, aumenta considerablemente la capacidad de abastecimiento de las conducciones y permite una importante flexibilidad de configuración, debido a que mediante el cierre de las válvulas que proceda, se puede aislar cualquiera de los sectores o manzana, sin que esto afecte al resto de la zona. Además se minimiza las posibles decantaciones de partículas sólidas, pues el sentido de circulación del fluido, puede invertirse, en función de la variación de los distintos puntos de demanda.
Para las redes de distribución, se han propuesto el empleo de un diámetro de conducción, en Fundición Dúctil de Ø125mm PN10atm, Las válvulas de corte instaladas, mantienen el diámetro útil de la conducción, por lo que serán de Ø125
Las acometidas domiciliarias, se proyectan en Polietileno de Baja Densidad uso alimentario
Todas las tuberías a colocar en abastecimiento, dispondrán de acreditación sanitaria de idoneidad en todos sus materiales en contacto con el agua para consumo humano.
Como elementos singulares, se instalaran ventosas en los puntos más altos de la red.
Se instalaran hidrantes entroncados a la red de abastecimiento, mediante T y llave de corte alojada en pozo registrable según detalle en planos. Su colocación en ambas calles previstas en el sector a urbanizar,
También se prevé la ejecución de dos pozo de desagüe de fondo para el vaciado de las redes, ubicado en los puntos más bajos de las redes previstas, Avd. Norte‐Sur y
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
final de red en C/. Fuente Blanca. Dichos desagües, se realizaran mediante una pieza en T ( fundición), de 110/110/80mm tipo enchufe/enchufe/brida, sobre la que se montara una válvula de corte de cierre elástico tipo brida/brida. Esta válvula, evacua el agua directamente al pozo que la alberga.
Las válvulas a colocar serán del tipo Euro‐20 válvula de compuerta, de fundición dúctil con acreditación sanitaria de idoneidad de todos sus componentes y sus revestimientos en contacto con el agua para consumo humano.
Las redes de Agua Potable a instalar no se cruzan con ningún otro servicio urbanístico, van en paralelo y a un metro con el resto de servicios previstos para la total urbanización del ámbito delimitado en el Proyecto de Urbanización, la zona donde se actúa no se disponen de otro tipo de redes subterráneas instaladas.
La anchura y secciones de las zanjas, se especifican en los planos de detalle. El relleno de esta, partirá de un lecho de arena de 10 cm. Cubriendo la conducción hasta
20 cm. Por encima de su generatriz superior. Se colocara cinta de señalización en la zanja para localización de redes en caso de averías o instalación de otras redes. El resto del relleno de la zanja, será mediante zahorra artificial ZA‐25 PG3, terminando en una capa de 10cms de Hormigón HM‐20 en protección de zanja y capas de aglomerado asfaltico.
La red general tendrá una protección mínima sobre la generatriz superior de la tubería de 1 m a la rasante del pavimento terminado. No se prevén cruces entre la red de abastecimiento y saneamiento, no obstante en caso de existir, se mantendrá una separación mínima de 1m entre la generatriz superior del saneamiento y la generatriz inferior del abastecimiento.
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
8. CONCLUSION.
La presente documentación se presenta, para la solicitud por parte de la Mercantil La Alcayna SA., de la Autorización Sanitaria Correspondiente e inicio del expediente por parte de la Consejería de Sanidad, Dirección General de Salud Pública y Adiciones.
Molina de Segura, Marzo 2.017 El Arquitecto, Cgdo. nº 1.281
Fdo.: Salvador Vicente Maya
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
PLANOS
LISTADO DEPLANOS. 01.‐ SITUACIÓN 02.‐ PLANTA GENERAL OBRAS PROYECTADAS 03.‐ SECCIONES TIPO Y DETALLES CONSTRUCTIVOS
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
CALCULO RED HIDRAULICA SERVICIO ABASTECIMIENTO (S. PROYECTO)
S a l v a d o r V i c e n t e M a y a A r q u i t e c t o
C O A M U 1 . 2 8 1
ANEJO: RED DE ABASTECIMIENTO DEL PROYECTO DE URBANIZACIÓN DE VARIOS VIALES EN EL ZR-III DE LA ALCAYNA, PARA SOLICITUD DE APROBACIÓN POR PARTE DE LA CONSEJERÍA DE SANIDAD Y CONSUMO,
DIRECCIÓN GENERAL DE SALUD PÚBLICA
MEDICIONES Y PRESUPUESTO SERVICIO ABASTECIMIENTO (S. PROYECTO)
ft,*gt*n
"f*[df*r't*s ** S*S*vl:'¡*cÉ*r:: No de Registro
ü$.3 S*sS* l* i;it:+i*a: d* $$*rrin
d*
hdurüi#
sss ss? üüüConsejería de Sanidad
Dirección General de Salud Pública y Adicciones
Servicio de Sanidad Ambiental
6307
.
SOLICITUD DE INFORME SAN]TARIO DE CONSTRUCCION RED DE ABASTECIMTENTO DE AGUA POTABLE (CON UNA LONGTTUDProcedimiento 6307
DE NUEVA CONDUCCIÓN,
suPERloR A 500 M)
Base legal: Real Decreto 14012003, de 7 de febrero, por el que se establecen los criterios sanitarios de la
Localidad: Molina de Segura
- tt.i -' ..';-"'1
Firma: DIRIGIDO A:
Consejería de Sanidad. Servicio de Sanidad Ambiental Ronda de Levante 11
30008-Murcia
Teléfono: 968357407; Fax: 968366040: e-mait: [email protected]
INFORMACIóN LEGAL
1.- La inexactitud, falsedad u omisión, de carácter esencial, en cualquier dato, manifestación o documento que se acompañe o
incorpore a esta Solicitud o la no presentación de la misma ante la Adminlstración competente determinará la imposibilidad de continuar
con el ejercicio del derecho desde el momento en que se tenga constancia de tales hechos, sin perjuicio de las responsabilidades
penales, civiles o adm¡nistrativas a que hubiera lugar, de acuerdo con lo establecido en el artículo 71 bis de la Ley 30/1992, de 26 de
noviembre.
2.-Cualquier modificación que se produzca respecto de la situación anterior, deberá comunicarse a esta Dirección General, sin perjuicio
de las facultades de comprobación, control e inspección que t¡ene atribuida Ia Administración Pública.
3.-Los datos de carácter personal de esta Solicitud serán incluidos en un fichero titularidad del Director General de Salud Pública
responsable del Fichero, con la finalidad de gestionar este procedimiento y podrán ser cedidos con esta finalidad a otros Órganos de las
Admin¡straciones Públicas. Los derechos de acceso, rectificación, cancelación y oposición, se pueden ejercer por el declarante mediante escrito dirigido al citado responsable del fichero, a la dirección postal C/Ronda de Levante, 11,30008 Murcia, de acuerdo con el Art. 5
de la Ley Orgánica L51L999, de 13 de diciembre, de Protección de Datos de Carácter Personal.
calidad del agua de consumo humano.
NOMBRE Y APELLIDOS SOLICITANTE D.N.t/N.l.E. TELEFONO José Antonio Serrano Mondéjar y José Francisco Bernal
Martínez
27442402Ky
27440006V
Fax: Móvil:
Correo electrónico:
DOMICILIO: Calle, Num. Piso C. Postal Municipio Provincia
Plaza de España , s/n
30500
| Molina deSequra
I Murc¡aRAZON SOCIAL N.t.F./C.t.F. TELEFONO
La Alcayna, S.A. A-30021 380 Füo: 968430095
Fax: Móvil: 606137743
Correo electrónico: [email protected]
DOMICILIO: Calle, Num. Piso C. Postal Municipio Provincia
Veqa, s/n. Urb. La Alcavna. Apdo. Correos 251. 30500 Molina de Sequra Murcia
Nombre del proyecto: URBANIZACION DE VARIOS VIALES EN LA ZONA ZR-1il DE ÚRBA].,I¡ZACION
LA ALCAYNA, en Molina de Segura.
23 de Octubre de
CONTROL
Teléfonos de
Información:
No de Registro012 desde la Región de Murcia
lrd u
rcia
e68 362 oooRcgión
g
u-Procedimiento 6307
Consejería de Sanidad
Dirección General de Salud Pública y
Adicciones
Servicio de Sanidad Ambiental
Teléfono: 968357407; Fax: 968366040: e-mail: [email protected] No Expediente
INFORMACIóN LEGAL
1.- La inexactitud, falsedad u omisión, de carácter esencial, en cualquier dato, manifestación o documento que se acompañe o
¡ncorpore a esta Solic¡tud o la no presentación de la misma ante la Administración competente determinará la imposibilidad de continuar
con el ejercicio del derecho desde el momento en que se tenga constancia de tales hechos, sin perjuicio de las responsabilidades
penales, civiles o administrativas a que hubiera lugar, de acuerdo con lo establecido en el artículo 71 bis de la Ley 30/1992, de 26 de noviembre.
2.-Cualquier modificación que se produzca respecto de la situación anterior, deberá comunicarse a esta Dirección General, sin perju¡cio
de las facultades de comprobación, control e inspección que tiene atribuida la Administración Pública.
3.-Los datos de carácter personal de esta Solicitud serán incluidos en un fichero titularidad del Director General de Salud Pública
responsable del Fichero, con la finalidad de gestionar este procedimiento y podrán ser cedidos con esta finalidad a otros Órganos de las
Administraciones Públicas. Los derechos de acceso, rectificación, cancelación y oposición, se pueden ejercer por el declarante mediante escrito dirigido al citado responsable del fichero, a la dirección postal C/Ronda de Levante, 11, 30008 Murcia, de acuerdo con el Art. 5
Región de Murcia
Consejería de Hacienda y Administración Pública D.G de Función Pública y Calidad de los Servicios
OCAG - Molina de Segura
Tasa General de la Administración Modelo
T01 0.
cPR-9052675
130814 991 030100 00715 2017 110 5
111|1||il1ilil |ililIilI il1ilil ilIililililililIilil il il ilil 1ililililil il il il il ilt
SOLICITUD DE ACTUACIONES SUJETAS, AUTOLIQUIDACIONES E INGRESO DE LA TASA
H lmpon:Gódigo:H00005 F. Devengo: 2411012017
Atributos del Hecho Imponible Descripción
No de informes
r'-
Bhs*
¡! ¡r , - .i '.+l'ffiffiffiffilil|
ffiffiffiffi
RURALCAJABANCO MARE NOSTRUN/
BANCO POPULAR HIPOTECARIO ESP BANCO SANTANDER
BANco PoPULAR ESPAÑoL
BANKINTER EXP124 TRANS 290 474 R.E.T.O. CbrTrbCCAA 4228 BANKIA BANCO SABADELL LA CAIXA
CAJA RURAL CENTML CAJAN,,IAR
CAJA RURAL REGIONAL S, AGUSTIN
fx117 tc2300 RCA (F5) TLPVT555 HACIEN EXP125 BBVA TRN'1375
Paqo telemátiCo: A través de los servicios de banca electrónica de las entidades colaboradoras autorizadas que se citan. Para ello deberá tener contratado previamente esie pago la entidad le remitirá a su dispositivo local de impresión justificante del mismo.
CAJAMURCIA (INTELVIA), BANCO SABADELLCAM, LA CAIXA (LINEA ABIERTA), BBVA (BBVA NET), BANKINTER (EBANKINTER.COM), BANCO POPULAR (BANK ON LINE)
CPR-9052675 JUSTIFICACIóN Y DILIGENCIA DE INGRESO EN LA ENTIDAD coLABoRADoRA
Entidad Colaboradora
'1..iCrSt +Sry{.rh{.?9..,qlqQ, **7-iI %S9qd.lTgg{,sqcción /CCC Fecha lngreso Importe
7:*:i L?r*:I$- i.0-fi] i 7x::ilfi i. i.?005i I t
?S
*irij1¡1.t..{ ,:i1'¡ fl"if¡.t i *[B::ü1i.]ri:litif$7
