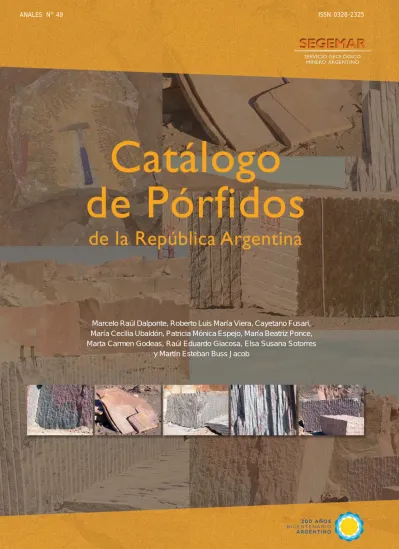

ISSN 0328-2325 ANALES N° 49
Buenos Aires • Julio 2010
Marcelo Raúl Dalponte, Roberto Luis María Viera, Cayetano Fusari, María Cecilia Ubaldón, Patricia Mónica Espejo, María Beatriz Ponce, Marta Carmen Godeas, Raúl Eduardo Giacosa, Elsa Susana Sotorres
SECRETARÍA DE MINERÍA
SERVICIO GEOLÓGICO MINERO ARGENTINO
INSTITUTO DE GEOLOGÍA Y RECURSOS MINERALES
Anales Nº 49 Buenos Aires - 2010
Catálogo
de Pórfidos
DE LA REPÚBLICA ARGENTINA
Marcelo Raúl Dalponte1, Roberto Luis María Viera2, Cayetano Fusari3, María Cecilia Ubaldón4, Patricia Mónica Espejo5, María Beatriz Ponce6, Marta Carmen Godeas7, Raúl Eduardo Giacosa5, Elsa Susana Sotorres8
y Martín Esteban Buss Jacob8
1. Servicio Geológico Minero Argentino Delegación Viedma, Río Negro 2. Servicio Geológico Minero Argentino Delegación Comodoro Rivadavia, Chubut
3. Servicio Geológico Minero Argentino Delegación Mendoza, Mendoza 4. Servicio Geológico Minero Argentino, Esquel, Chubut 5. Servicio Geológico Minero Argentino Delegación General Roca, Río Negro 6. SEGEMAR, INTEMIN, Centro de Investigación en Geología Aplicada (CIGA), Buenos Aires
SERVICIO GEOLÓGICO MINERO ARGENTINO
Presidente
Ing. Jorge Mayoral
Secretario EjecutivoLic. Pedro Alcántara
INSTITUTO DE GEOLOGÍA Y RECURSOS MINERALES
Director
Lic. Roberto F. N. Page
DIRECCIÓN DE RECURSOS GEOLÓGICO-MINEROS
Director
Dr. Eduardo O. Zappettini
ISSN 0328-2333
Es propiedad del SEGEMAR • Prohibida su reproducción
SEGEMAR
Avenida Julio A. Roca 651 | 10º Piso | telefax 4349-4114/3115 (C1067ABB) Buenos Aires | República Argentina
www.segemar.gov.ar | [email protected]
Referencia bibliográfica
CONTENIDO
1. INTRODUCCIÓN ... 1
2. AGRADECIMIENTOS ... 2
3. QUÉ SE ENTIENDE POR "PÓRFIDO"... 2
4. CONCEPTOS TÉCNICOS ... 3
5. PETROGRAFÍA DE LA ROCA ... 4
6. TIPOS DE ROCA (LITOLOGÍA) DESCRIPTOS EN EL TRABAJO... 4
7. LUGARES DEL MUNDO CON PRESENCIA DE PÓRFIDO... 5
8. HISTORIA DEL PÓRFIDO EN LA REPÚBLICA ARGENTINA... 5
9. MODOS DE PRESENTACIÓN DE LOS AFLORAMIENTOS DE PÓRFIDO... 5
10. UBICACIÓN Y DESCRIPCIÓN SINTÉTICA DE LOS INDICIOS Y CANTERAS DE PÓRFIDO EN EL PAÍS ... 8
10.1. MENDOZA ... 10
10.1.1. ZONA SAN RAFAEL ... 10
10.1.1.1. Lajas ... 10
10.2. LA PAMPA ... 11
10.2.1. ZONA NORTE ... 11
10.2.1.1. Bloques ... 11
10.2.2. ZONA SUR ... 11
10.2.2.1. Lajas ... 11
10.3. RÍO NEGRO ... 13
10.3.1. ZONA VALCHETA (PARAJES PAJALTA-CHIPAUQUIL Y EL TEMBRAO) ... 13
10.3.1.1. Lajas ... 13
10.3.2. ZONA SIERRA GRANDE-ARROYO DE LA VENTANA-ARROYO VERDE ... 14
10.3.2.1. Lajas ... 14
10.3.2.2. Bloques ... 15
10.3.3. ZONA LOS MENUCOS-SIERRA COLORADA ... 16
10.3.3.1. Lajas ... 16
10.4. CHUBUT ... 17
10.4.1. ZONA SIERRA CHATA ... 17
10.4.1.1. Lajas ... 17
10.4.1.2. Bloques ... 18
10.4.1.3. Lajas y bloques ... 19
10.4.2. ZONA RUTA PROVINCIAL 8 ... 19
10.4.2.1. Lajas ... 19
10.4.2.2. Bloques ... 20
10.4.2.3. Lajas y bloques ... 20
10.4.3. ZONA PUNTA TOMBO ... 21
10.4.3.1. Lajas ... 21
10.4.4. ZONA BAJO GUALICHO ... 22
10.4.4.1. Lajas ... 22
10.4.5. ZONA TRELEW ... 22
10.4.5.1. Bloques ... 22
10.5. SANTA CRUZ ... 22
10.5.1. ZONA GOBERNADOR GREGORES ... 22
10.5.1.1. Lajas ... 22
10.5.1.2. Bloques ... 23
11. UBICACIÓN Y DESCRIPCIÓN DE INDICIOS Y CANTERAS DE ALGUNAS OTRAS ROCAS VOLCÁNICAS ... 24
11.1. ANDESITAS ... 24
11.1.1.1. Zona de Andacollo ... 24
11.1.1.2. Zona de Piedra Del Águila ... 25
11.1.2. RÍO NEGRO ... 25
11.1.2.1. Zona de Ingeniero Jacobacci ... 25
11.1.3. CHUBUT ... 26
11.1.3.1. Zona de Gualjaina - Fofo Cahuel ... 26
11.1.3.2. Zona de Cushamen ... 26
11.2. BASALTOS ... 26
11.2.1. MENDOZA ... 26
11.2.1.1. Zona Cerro Las Lajas ... 26
11.2.2. NEUQUÉN ... 28
11.2.2.1. Zona Primeros Pinos ... 28
11.2.3. SANTA CRUZ ... 28
11.2.3.1. Zona al suroeste de Pico Truncado ... 28
11.3. BASANDESITAS ... 30
11.3.1. CHUBUT ... 30
11.3.1.1. Zona de tecka ... 30
11.4. OTRAS IGNIMBRITAS ... 30
11.4.1. CHUBUT ... 30
11.4.1.1. Zona Piedra Parada ... 30
11.4.2. SANTA CRUZ ... 31
11.4.2.1. Zona Gobernador Gregores ... 31
11.5. RIOLITAS ... 31
11.5.1. MENDOZA ... 31
11.5.1.1. Zona Parajes Casa de Piedra - Ciénaga Borbarán ... 31
11.5.2. CHUBUT ... 32
11.5.2.1. Zona de Gualjaina ... 32
11.6. TOBAS ... 32
11.6.1. MENDOZA ... 32
11.6.1.1. Zona Cuesta de Los Terneros ... 32
11.6.2. CHUBUT ... 32
11.6.2.1. Zona Camarones ... 32
11.6.3. SANTA CRUZ ... 32
11.6.3.1. Zona Tres Cerros ... 32
12. ESTRATIGRAFÍA Y LITOTECTOS... 33
13. PRODUCCIÓN EN ARGENTINA ... 34
14. CARACTERÍSTICAS DE LA EXPLOTACIÓN Y TRATAMIENTO EN LA REPÚBLICA ARGENTINA ... 35
15. CARACTERÍSTICAS TÉCNICAS DEL "PÓRFIDO"... 36
15.1. ENSAYOS TECNOLÓGICOS ... 36
16. CLASIFICACIÓN DE LAS LAJAS IRREGULARES... 39
17. OTROS DATOS DE INTERÉS GENERAL... 39
18. PRODUCTORES DE PÓRFIDO ... 42
18.1. CHUBUT ... 42
18.2. RÍO NEGRO ... 43
18.3. MENDOZA ... 44
18.4. SANTA CRUZ ... 44
19. CONCLUSIONES ... 44
CANTERAS E INDICIOS 1. PÓRFIDO ... 49
1.1.1. OESTE DEL PARAJE BORDO EL TOMILLAR ... 49
1.1.2. CANTERAS MUNICIPAL DE SAN RAFAEL, SIRACUSA Y LABIANO ... 51
1.1.3. ESTABLECIMIENTO GANADERO LA FRAZADA, CAMPO DE OSCAR GARABAGLIA ... 54
1.1.4. PUESTO EL CARRIZAL, CAMPO DE ALBERTO RIVAS EN EL CERRO CARRIZAL ... 57
1.2. LA PAMPA ... 60
1.2.1. CERRO COLÓN ... 60
1.2.2. CERRO LA PILETA ... 63
1.3. RÍO NEGRO ... 66
1.3.1. CANTERA EN CAMPO DE LA SUCESIÓN SUÁREZ ... 66
1.3.2. CANTERA "LOS RAMONES"; EX CANTERA "PAULA" ... 69
1.3.3. CANTERA "EXPEDIENTE Nº 22.010-M-97" ... 72
1.3.4. CANTERA EN CAMPO DE LA SUCESIÓN DE MARCOS MIGUEL ... 75
1.3.5. CANTERA "GASTÓN" ... 77
1.3.6. CANTERA EN CAMPO DE ARSENIO LLANCAQUEO ... 80
1.3.7. CANTERA EN CAMPO DE EDUARDO PIRIS ... 82
1.3.8. CANTERA "ROJA DE LOS MENUCOS" ... 85
1.3.9. CANTERA DE PÓRFIDO ROSADO "LA LOMA", "CERRO DE LA BANDERA", "4418", LAURA, MARINA, GIMENA Y ANABELLA ... 88
1.3.10. CANTERAS COLINDANTES "EXPEDIENTE Nº 22.075-M-1997", "LA NEGRITA" Y CANTERA "SUYAI" ... 94
1.3.11. EX CANTERA "6799" ... 98
1.3.12. DESTAPES SUPERFICIALES EN EL PUESTO "RELIQUIA" ... 101
1.3.13. DESTAPES SUPERFICIALES EN LA ESTANCIA EL PICHE ... 103
1.3.14. DESTAPES SUPERFICIALES EN EL ESTABLECIMIENTO EL CHINGOLO ... 106
1.3.15. CANTERA "LA FLOREADA" ... 109
1.3.16. CANTERA "6804" ... 112
1.3.17. CANTERA "LA LUISA" ... 115
1.4. CHUBUT ... 118
1.4.1. CANTERA "GEMMA" ... 118
1.4.2. CANTERA "EL PORVENIR" ... 121
1.4.3. CANTERA "LA ESPERANZA" ... 124
1.4.4. CANTERA "EL ESCRIBANO" ... 128
1.4.5. CANTERA "DANIELA LORENA" ... 133
1.4.6. CANTERA "SIERRAS DON VÍCTOR" ... 137
1.4.7. CANTERA "EL MORO" ... 140
1.4.8. CANTERA "SIERRA GONZÁLEZ IV" ... 142
1.4.9. CANTERA "SOL" ... 145
1.4.10. CANTERA "TEHUELCHES" ... 148
1.4.11. CANTERA "LA LIEBRE" ... 153
1.4.12. CANTERA "SIERRA GONZÁLEZ" ... 156
1.4.13. CANTERA "SANTA MARTA" ... 159
1.4.14. CANTERA "SIERRA GONZÁLEZ II" ... 152
1.4.15. CANTERA "NAMUNCURÁ" ... 165
1.5. SANTA CRUZ ... 168
1.5.1. CERRO LAS LAJAS ... 168
1.5.2. ESTANCIA EL FÉNIX ... 172
1.5.3. INDICIO EN ESTANCIA EL FÉNIX ... 175
1.5.4. ESTANCIA LA MARÍA ROSA ... 177
2. ANDESITAS ... 180
2.1. NEUQUÉN ... 181
2.1.1. CANTERA EXPTE. 2414-97 ... 181
2.2. RÍO NEGRO ... 186
2.2.1. CANTERA "DOÑA AMELIA" ... 186
2.3. CHUBUT ... 189
2.3.1. CAMPO SUCESIÓN DE AMALIO LONCÓN ... 189
2.3.2. CANTERA "MARÍA" ... 191
2.3.3. CAMPO DE JOAQUÍN RODRÍGUEZ ... 195
2.3.4. CANTERAS "SANTANDER" Y "LA MARIPOSA" ... 197
3. BASALTOS ... 200
3.1. MENDOZA ... 204
3.1.1. CANTERA DEL CERRO LAS LAJAS ... 204
3.2. NEUQUÉN ... 204
3.2.1. CANTERA TRAMITADA EXPTE. DGM Nº 307/06 ... 204
3.3. SANTA CRUZ ... 206
3.3.1. ESTANCIA LOS MANANTIALES ... 206
4. BASANDESITAS ... 209
4.1. CHUBUT ... 211
4.1.1. CANTERA "CERRO COLUMNAS" ... 211
5. OTRAS IGNIMBRITAS ... 212
5.1. CHUBUT ... 212
5.1.1. AFLORAMIENTOS DE "PIEL DE TIGRE" ... 212
5.1.2. CANTERA "DON VITO" ... 217
5.2. SANTA CRUZ ... 219
5.2.1. ESTANCIA EL FÉNIX ... 219
5.2.2. ESTANCIA EL PUNTUDO ... 221
6. RIOLITAS ... 224
6.1. MENDOZA ... 224
6.1.1. PARAJES CASA DE PIEDRA - CIÉNAGA DE BORBARÁN - DIQUES ... 224
6.2. CHUBUT ... 228
6.2.1. VER ANDESITAS PUNTO 20.1.3.2. CANTERA "MARÍA", SECTOR SUR ... 228
7. TOBAS ... 228
7.1. MENDOZA ... 228
7.1.1. CUESTA DE LOS TERNEROS ... 228
7.2. CHUBUT ... 230
7.2.1. Cantera "Mina Terramar" ... 230
8. AGLOMERADO VOLCÁNICO ... 232
8.1. SANTA CRUZ ... 232
8.1.1. Ruta Nacional 3 a 20 km al NNE del paraje Tres Cerros ... 232
BIBLIOGRAFÍA ... 236
ANEXOS ... 241
ANEXO I. Marco geológico de los indicios y canteras de pórfido ... 243
ANEXO II. Observaciones estructurales sobre el Complejo Marifil en las canteras de pórfido de los parajes Pajalta, Arroyo de la Ventana, Bajo del Gualicho y Sierra Chata, Macizo Norpatagónico (provincias de Río Negro y del Chubut) ... 247
ANEXO III. Tablas de datos de muestras ensayadas y usos potenciales de la roca ... 259
1
1. INTRODUCCIÓN
El objetivo del presente trabajo es dar a cono-cer la potencialidad del recurso "PÓRFIDO" en la Re-pública Argentina.
Asimismo, se brinda una herramienta de con-sulta en formato sistematizado que reune en un solo trabajo la mayor cantidad de información disponi-ble sobre este recurso en nuestro país. Complemen-ta y actualiza los datos aporComplemen-tados por el "Catálogo de Pórfidos de la Provincia de Río Negro" (Dalponte
et al., 2005).
Si bien el trabajo hace especial referencia a los indicios y canteras de pórfido, se complementa con fichas de sitios con volcanitas lajosas (que en algunos casos son conocidas en el mercado como pórfidos sin serlo en sentido estricto) y también con datos de volcanitas con otra forma de presen-tación, y de piroclastitas y depósitos de caída de potencial interés, recogidos durante las tareas de campo.
El trabajo de campo -nueve campañas entre ju-nio de 2006 y febrero de 2008- fue realizado por Cayetano Fusari en la provincia de Mendoza, Rober-to Viera en la provincia de Santa Cruz y en la región costera de la provincia del Chubut, María Cecilia Ubaldón en la región cordillerana de la provincia del Chubut, y Elsa Sotorres y Martín Buss Jacob en la provincia de La Pampa. Marcelo Dalponte coordinó el proyecto y efectuó tareas de campo en todas las provincias involucradas.
Los estudios petrográficos realizados ad hoc estuvieron a cargo de Marta Godeas.
Los ensayos físicos de las muestras fueron ínte-gramente realizados por personal del CIGA (SEGE-MAR, INTEMIN).
El resto de los ensayos y estudios petrográficos fue tomado de diferentes autores (Dalponte et al., 2005 y 2009).
Las conclusiones sobre el comportamiento tec-nológico de las rocas y las tablas sobre su uso po-tencial fueron elaboradas por María Beatriz Ponce.
El estudio estructural de algunas canteras del sector oriental del Macizo Nordpatagónico que figu-ra en Anexos, estuvo a cargo de Raúl Giacosa, con la colaboración de Marcelo Dalponte.
Los mapas que se incluyen, realizados por Patricia Espejo, fueron elaborados sobre la base de los archivos dxf y de las imágenes tif de las Hojas Geológicas a escala 1:250.000, proporcionados por el Sector Sensores Remotos del SEGEMAR. Los indi-cios y canteras considerados se ubicaron sobre los
mapas base realizados con los archivos dxf, previa transformación de las coordenadas geográficas POSGAR tomadas en el campo a coordenadas Gauss-Krüger, Sistema Campo Inchauspe.
Posteriormente, con el auxilio de las imágenes tif de las hojas geológicas involucradas se demar-caron los litotectos que los contenían. Como resul-tado final, se presentan un mapa general y mapas provinciales por sector. En el primer caso, se refi-rieron todas las hojas a una misma zona (en este caso a la faja 4) haciendo las conversiones nece-sarias a fin de lograr una visión de conjunto, mien-tras que en los mapas provinciales se ubicaron los distintos indicios y canteras sobre la infraestruc-tura del área y dentro de sus litotectos respecti-vos. Estos fueron demarcados según la superficie que cubren las unidades litoestratigráficas de po-tencial interés en las respectivas hojas geológicas, pero no debe interpretarse que toda la superficie que abarcan es necesariamente apta para hallar la roca ornamental descripta en cada caso. En lo ati-nente a la numeración de los indicios y canteras, se realizó en fajas latitudinales de 1 grado, y den-tro de cada faja en primera instancia de norte a sur y luego de oeste a este. En algunos casos se agruparon y describieron más de un indicio o can-tera bajo el mismo número, lo que se aclara en la tabla respectiva.
Participaron los técnicos Daniel Hernández legación Viedma), Julio Burgos y Eduardo Arnol (De-legación Comodoro Rivadavia), José Manzur (Dele-gación Mendoza), Eduardo Devia (Dele(Dele-gación Gene-ral Roca) y Franco Izaguirre (Dirección de Minería de La Pampa) a quienes se agradece por su dedica-ción.
La ubicación y descripción sintética de los indi-cios y canteras de pórfido y del resto de las rocas tratadas en este Catálogo, se ordenan por provincia (de norte a sur del país), por zona y, finalmente, por su forma de presentación (laja o bloque). Las volca-nitas lajosas, en primer lugar, y los otros tipos de roca, se ordenan alfabéticamente y por provincia, de norte a sur del país.
Las fichas mina (modificadas de Normativa Car-tas de MIRyG de la RA, 1999) de los indicios y cante-ras de pórfido en primer lugar, y luego las de las restantes rocas descriptas por orden alfabético, se ordenan por provincia de norte a sur del país y luego por el número de indicio o cantera asignado, de menor a mayor.
fue-2 CATÁLOGO DE PÓRFIDOS
ron tomados de Tomio y Filippi (1998) y traducidos al castellano.
El término Estructura que consta en las fichas de los indicios de pórfido se refiere a la Estructura Primaria y a la Estructura Tectónica, tanto de las rocas como del depósito. La Estructura Primaria in-cluye a la estratificación -sedimentaria y volcánica-a lvolcánica-a folivolcánica-ación de flujo y volcánica-a lvolcánica-as divolcánica-aclvolcánica-asvolcánica-as de enfrivolcánica-a- enfria-miento, tanto las de diseño planar paralelo como las poligonales. La Estructura Tectónica comprende ma-yoritariamente fracturas, fallas (principalmente nor-males y de desplazamiento de rumbo), zonas de fa-llas y bandas kink, entre otras.
La edad de las Estructuras Primarias, si bien posterior al enfriamiento de los flujos piroclásti-cos o de lavas, coincide en términos geológipiroclásti-cos con la edad de las rocas, en tanto que la edad de las Estructuras Tectónicas puede ser posterior. Sin em-bargo, fallas normales y bandas kink extensionales, como las observadas en las canteras de la región de sierra Chata, al oeste de Puerto Madryn, si bien son posteriores al diaclasado de enfriamiento, co-rresponderían a la misma fase tectónica extensio-nal asociada al volcanismo del Jurásico. Los térmi-nos lajeado o lajamiento y disyunción columnar, que se refieren a las estructuras aprovechables en la explotación de un cuerpo de roca, ya sea como la-jas o como bloques, corresponden exclusivamente a diaclasas de enfriamiento (cooling joint). El mis-mo origen tienen las diaclasas subhorizontales fre-cuentemente utilizadas para el desarrollo del piso en las labores de explotación (véase Anexo II). La gran mayoría de los datos estructurales de las fi-chas son de diaclasas de enfriamiento de diseño planar paralelo y poligonal, así como de la posición estructural de los mantos. En las fichas de Indicios y Canteras la disposición geométrica de los planos estructurales está expresada como Rumbo/Inclina-ción, y sus valores no están corregidos por decli-nación magnética; en los ANEXOS I y II está dada como Dirección de Inclinación, y sus valores sí es-tán corregidos.
Los datos de posicionamiento de los indicios y canteras fueron tomados en Sistema POSGAR con
un navegador satelital marca Garmin modelo MAP 60 CS.
2. AGRADECIMIENTOS
Los autores agradecen:
A la Lic. Hebe Lema, de la Dirección de Geolo-gía Regional (IGRM, SEGEMAR), por la lectura críti-ca del documento.
Al Lic. José Luis Panza, de la misma dirección, por su colaboración profesional en una de las cam-pañas en la provincia de Santa Cruz.
Al Cdor. Carlos Bossio, de la Dirección Nacional de Minería, por el aporte de datos estadísticos so-bre producción de pórfido en la República Argentina y aranceles de comercialización.
A Guillermo Lacanette, inspector de policía mi-nera de la provincia del Chubut, por su asistencia durante dos jornadas en las canteras próximas a sierra Chata.
Al petrotomista Delfino Chirino, del SEGEMAR Delegación San Juan, por la realización de los cortes petrográficos de las muestras de las provincias de Mendoza y La Pampa.
A Bartolomé Ortega Tejerina, y a los geólogos Roberto Cravero y Eduardo Ojeda, del Centro de In-vestigación de Geología Aplicada (CIGA) del INTEMIN (SEGEMAR) de Buenos Aires y Córdoba respectiva-mente, por su participación en los ensayos técnológicos de las rocas.
A Daniel Hernández, del SEGEMAR Delegación Viedma, por el permanente empeño puesto en la lo-gística de todas las comisiones y su inestimable co-laboración en las campañas.
Por último, y muy especialmente, a todos los propietarios y empresarios mineros que permitie-ron el acceso a sus campos o canteras para que se pudiera efectuar el relevamiento de datos in situ, confiando en el trabajo que como institución públi-ca del Estado Nacional realiza el Servicio Geológico Minero Argentino dependiente de la Secretaría de Minería de la Nación.
DE LA REPÚBLICA ARGENTINA 3
3. QUÉ SE ENTIENDE POR "PÓRFIDO"
Etimológicamente la palabra pórfido proviene del latín porphyra que quiere decir púrpura.
Entre las Rocas Ornamentales, el término co-mercial "Pórfido" identifica a una roca de origen vol-cánico de composición relativamente homogénea, de gran dureza y resistencia, en muchos casos con estructura de flujo. El pórfido tiene interés econó-mico, principalmente, cuando se presenta en forma masiva (permite la extracción de bloques) o en plan-chas (permite la obtención de lajas).
Desde el punto de vista geológico, las rocas que se explotan en la actualidad como pórfidos en Ita-lia, Argentina y México entre otros países, son cla-sificadas como Ignimbritas y su composición, ma-yoritariamente riolítica, puede llegar hasta dacítica en el caso de nuestro país. Las ignimbritas se for-man como resultado del enfriamiento y consolida-ción de flujos -compuestos por material piroclástico y gases- originados durante episodios de volcanis-mo explosivo.
Como lo demuestran los hallazgos arqueológi-cos realizados en el Viejo Continente, la roca se uti-lizó desde la antigüedad en monumentos de las civi-lizaciones asirio-babilónica, egipcia y romana (para mayor información específica se refiere al lector a Tomio y Filippi, 1998 y a Fratari y Stenico, 2001). Sin embargo, es necesario aclarar que las rocas uti-lizadas en esa época en ornamentación (esculturas, revestimientos, pavimentación, etc.) no solamente correspondían a ignimbritas sino también a rocas hipabisales o cuerpos subvolcánicos.
4. CONCEPTOS TÉCNICOS
Antes de tratar específicamente los datos sobre los indicios y canteras de pórfido de la República Argentina, es conveniente detenerse para efectuar algunas aclaraciones sobre términos técnicos rela-cionados a este tipo comercial de roca, en procura de abrir al lector un espectro más amplio de conoci-miento científico y práctico.
Las rocas piroclásticas son aquellas originadas por los procesos fragmentadores de las explosiones volcá-nicas. Dentro de ellas, hacen una subdivisión basada en el grado de consolidación de los piroclastos acumu-lados: emplean el término "tefra" para designar a aque-llos depósitos piroclásticos inconsolidados, friables o incluso en la etapa de transporte, y "piroclastitas" a las acumulaciones consolidadas Teruggi et al. (1978).
El término "piroclastos" fue introducido por Holmes en 1920, definiéndolo como trozos de ma-teria cualesquiera sea su forma, tamaño o compo-sición, producidos por fragmentación o trituración (y aún pulverización) volcánicas.
De acuerdo a Llambías (2008) "…Los procesos volcánicos más comunes y sus productos son: flujos de densidad calientes, que incluyen los flujos piro-clásticos y las oleadas piroclásticas o surges, los flu-jos de lava, que forman coladas, los fluflu-jos de densi-dad fríos, que forman los lahares, y los depósitos piroclásticos de caída". Los flujos de densidad ca-lientes se caracterizan por contener una fase ga-seosa y fragmentos sólidos de diversos tamaños (blo-ques hasta cenizas); su gran movilidad se basa en la interacción entre el gas y los fragmentos sólidos, los que permanecen en suspensión por la presión de la fase gaseosa. Este proceso se denomina fluidi-zación y cuando la energía decae los fragmentos de mayor tamaño se detienen y se depositan, mientras que los más finos se escapan junto con los gases.
Los flujos de densidad calientes o flujos de den-sidad piroclásticos referidos como nubes ardientes por Lacroix al describir la erupción del Mont Pelée en la isla Martinica en 1902, se forman por la frag-mentación explosiva que sufre el magma en esos momentos y por el ulterior colapso que consecuen-temente se produce en la columna eruptiva, ya que se forman principalmente a partir de dos procesos: 1) por el colapso de la parte inferior, más densa, de la columna eruptiva, con el posterior desplazamien-to a alta velocidad por las pendientes del volcán y 2) por el colapso y la desintegración de un domo en crecimiento. Se caracterizan por su velocidad de pro-pagación (de hasta 400 km/h) y por el gran volumen de material involucrado (decenas a centenares de kilómetros cúbicos).
Las ignimbritas, término acuñado por Marshall (1935) son las rocas producidas por la depositación de los flujos piroclásticos. Este nombre se utiliza tanto para designar la litología como para nombrar los cuerpos de roca formados por las mismas. La composición de las ignimbritas puede variar desde intermedia hasta ácida y así, por ejemplo, se reco-nocen ignimbritas andesíticas, riolíticas y dacíticas (pórfidos desde el punto de vista ornamental).
4 CATÁLOGO DE PÓRFIDOS
estructura interna se origina durante el transporte y/ o cuando el flujo se detiene y comienza la compac-tación. Muchos tienen estructura masiva con esca-sa variación vertical y otros pueden ser más heterogéneos.
En muchos casos las ignimbritas fueron origina-das por más de una unidad de flujo y el apilamiento de las sucesivas unidades define una estratificación interna.
5. PETROGRAFÍA DE LA ROCA
Desde el punto de vista petrográfico, la ignimbrita es una roca compuesta por fragmentos de diversa granulometría, denominados piroclastos. Hay tres tipos de piroclastos: vitroclastos, cristalo-clastos y litocristalo-clastos.
Los vitroclastos se forman por la fragmentación de un magma rico en gases y en ebullicón. El rápido enfriamiento impide la cristalización del magma y el fragmento queda constituido por el material amor-fo conocido como vidrio volcánico (por su semejan-za con el vidrio artificial). El tamaño de los vitro-clastos es variable: los más pequeños –llamados tri-zas- corresponden a los tabiques que separaban a las burbujas y que al ser expulsados a la atmósfera forman las columnas de ceniza volcánica. Si la frag-mentación preserva porciones mayores de ese mag-ma generalmente rico en burbujas se originan los vitroclastos de pómez o pumitas; están compuestos por vidrio, cristales o fragmentos de cristales y abun-dantes canalículos causados por el escape de gases. Dicha estructura vesicular o pumícea (de espuma) y la temperatura remanente de estas pumitas favo-rece su aplastamientos duranjte el flujo y el enfria-miento, originándose así características formas alar-gadas con extremos acuñados que reciben el nom-bre de fiammes (llamas, flamígero).
Los cristaloclastos, de naturaleza cristalina, son los fragmentos de cristales que existían en la cáma-ra magmática antes de la erupción, los que son ro-tos y fracturados por la explosión. Los más comu-nes son de cuarzo y feldespato potásico, plagiocla-sa, biotita y minerales opacos y, en menor medida, de hornblenda.
Por su parte, los litoclastos (trozos de roca o fragmentos líticos) provienen de las paredes de la cámara magmática o los conductos volcánicos. En este caso la composición de los litoclastos es similar a la del hospedante pero, en algunos ca-sos, puede haber litoclastos de disímil
composi-ción aunque casi siempre provenientes del edifi-cio volcánico.
El tamaño de los piroclastos es muy variable, pueden ser identificados a simple vista o presentar diámetros microscópicos. La fracción más fina cons-tituye la matriz de las rocas piroclásticas, en la que abundan los vitroclastos y, en el caso de rocas que no están frescas, los minerales de alteración o se-cundarios.
6. TIPOS DE ROCA (LITOLOGÍA)
DESCRIPTOS EN EL TRABAJO
En el presente catálogo se ha adoptado un crite-rio simplificado para caracterizar el origen de los principales tipos de rocas descriptos Así como las ignimbritas ("pórfidos" en la jerga comercial) son el producto de flujos piroclásticos, se considera a las tobas como depósitos piroclásticos de caída. Las an-desitas, basandesitas y basaltos se presentan como coladas de lava, que son flujos coherentes y no frag-mentarios como los ahteriores. Por último, los de-pósitos de tefra más gruesos -los aglomerados vol-cánicos- pueden tener distintos orígenes, y los más representativos se ubican en las proximidades de los centros efusivos.
Como ya se dijo anteriormente, el "pórfido" en nuestro país está representado principalmente por ignimbritas riolíticas, a excepción de los afloramien-tos ubicados al SO de Los Menucos, en la provincia de Río Negro, donde las rocas involucradas son ig-nimbritas dacíticas.
Además de éstas, en diferentes puntos de las pro-vincias involucradas en el trabajo, existen afloramien-tos de rocas volcánicas lávicas básicas, mesosilícicas y ácidas, y de piroclastitas (ignimbritas y tobas) que se caracterizan por su presentación en lajas, bloques o por su disyunción columnar. Así, en cercanías de lo-calidades como Gualjaina y Cushamen (Chubut), Andacollo y Piedra del Águila (Neuquén) e Ingeniero Jacobacci (Río Negro) aparecen andesitas lajeadas; en el cerro Las Lajas situado a 300 km al SO de San Rafael (Mendoza); en el paraje Primeros Pinos cerca de Zapala (Neuquén) y al sur de Pico Truncado (Chu-but), se hallan basaltos lajeados; en proximidades del paraje Ciénaga de Borbarán a 140 km al S de San Ra-fael (Mendoza) existen diques de riolita potencialmente aptos para la extracción de bloques y en proximidades de Tecka hacen lo propio basandesitas columnares.
DE LA REPÚBLICA ARGENTINA 5
Terneros (Mendoza) y de otras en cercanías de Pun-ta Tombo (Chubut).
Finalmente y debido a sus peculiaridades, se describen en el trabajo tres tipos de rocas que difí-cilmente se puedan englobar en alguna categoría comercial de las conocidas. Una de ellas es la ignimbrita "Piel de tigre" del paraje Piedra Parada ubicado entre las localidades de Paso del Sapo y Gualjaina (Chubut), otra es una ignimbrita con
fia-mmes desvitrificados y meteorizados en la estancia
El Puntudo (Santa Cruz) y la restante un aglomerado volcánico tectonizado que fue ubicado en proximi-dades del paraje Tres Cerros (Santa Cruz).
7. LUGARES DEL MUNDO CON
PRESENCIA DE PÓRFIDO
Los principales yacimientos explotados en el mundo se encuentran al norte de Italia en la región del Trentino-Alto Adige (próximos a Albiano), en Ar-gentina y en México (San Luis de la Paz, estado de Guanajuato). Actualmente también se extrae al SE de China (Xiamen, provincia de Fujian), Irán (Yazd, en el centro de Irán) y más recientemente en Bulgaria.
8. HISTORIA DEL PÓRFIDO EN LA
REPÚBLICA ARGENTINA
La historia de la extracción y comercialización del pórfido en la República Argentina está directa-mente relacionada al desarrollo de la actividad del sector en la ciudad de Puerto Madryn, provincia del Chubut.
Fulvio Leonardi, vicepresidente de Porfidi International de Argentina SA, al consultársele so-bre la historia del pórfido en Puerto Madryn (Chu-but) relató que en el año 1986 arribó a Trelew un grupo de italianos -entre los cuales había empresa-rios del pórfido- con el propósito de visitar Puerto Pirámides y Punta Tombo en la provincia del Chu-but, para avistar ballenas y pingüinos.
Continuó diciendo que, debido a un desperfecto del avión en que viajaban, debieron quedarse una noche en la ciudad y aprovecharon el tiempo libre para recorrerla. Al visitar el centro, mucho se asom-braron al ver que muchas veredas estaban construi-das con pórfido. En principio creyeron que se trata-ba de material importado de Italia pero después, preguntando a un vecino, descubrieron que en rea-lidad se trataba de pórfido argentino extraído de
unas canteras de piedra laja ubicadas en el paraje denominado sierra Chata, aproximadamente a 80 km de Trelew.
Demás está subrayar -dijo- que al día siguiente dieron por terminado el avistaje y alquilaron una camioneta para visitar la zona de canteras, algunas de las cuales luego serían suyas y cuya explotación comenzaría a los pocos meses de aquel "fatídico" día del desperfecto. Aquello dio origen a la constitu-ción de la empresa Pórfido Continental SA, precur-sora de las que después, en la década de los 90, serían las empresas Piedra Púrpura SA y American Stone SA.
Indicó, específicamente en relación a la empre-sa en la que trabaja, que en el año 1995 los herma-nos Marco y Flavio Sténico compraron American Stone SA y fundaron Pórfido Patagónico SRL, que luego se transformó en sociedad anónima y más tarde cam-bió su denominación a Porfidi International SA.
9. MODOS DE PRESENTACIÓN DE LOS
AFLORAMIENTOS DE PÓRFIDO
El diaclasamiento, fracturación o partición natu-ral observado en los pórfidos, producto del enfriamiento del material piroclástico originario, lo hace apto para su explotación en planchas o lajas, denominándose comúnmente al fenómeno como lajeado, lajamiento o lastrificación (il lastreme) (figuras 1a y b).
Figura 1a. Bloques lajeados ("mazos") para corte con
sie-rra, en cantera "Santa Marta" de J. F. Texeira, explotada por la empresa Argenpórfidos SA. Ruta provincial 4,
6 CATÁLOGO DE PÓRFIDOS
Figura 1b. Lajeado grueso en cantera del Cerro Las Lajas
de Fomicruz SE, provincia de Santa Cruz
El tamaño de las lajas varía de un indicio o can-tera a otro/a y muchas veces lo hace en sentido horizontal y vertical dentro del mismo sitio, lo que denota la imprevisibilidad relativa de la explotación en algunos yacimientos.
Las ignimbritas también pueden presentar aspec-to masivo (figura 2) lo que las hace susceptibles de ser explotadas como bloques, o presentar disyunción columnar de diferentes tamaños (figuras 3a y b).
Si bien existen canteras de pórfido lajeado, por orden de importancia, en las provincias de Chubut, Río Negro, Mendoza y Santa Cruz, la única que cuenta con canteras de bloques (bloqueras) en explotación es la del Chubut; en el resto se presentan algunos indicios potenciales, no investigados conveniente-mente hasta la fecha.
Los colores que los autores de este trabajo con-sideran primarios en los pórfidos son el gris y el
Figura 2. Pórfido en bloques "Mixto rojo". Cantera Sierra
González II, Sierra Chata, provincia del Chubut
Figura 3a. Disyunción columnar en ignimbrita riolítica del
paraje El Tembrao (provincia de Río Negro)
Figura 3b. Disyunción columnar tamaño métrico en
ignimbrita riolítica de Pajalta (provincia de Río Negro)
Figura 3c. Disyunción columnar tamaño centimétrico en
DE LA REPÚBLICA ARGENTINA 7
rosado; sin embargo, en algunos lugares se han ob-servado variaciones locales de tonalidad rojiza, vio-lácea, castaña y hasta verdosa, especialmente en superficie; estos colores se deben a la presencia de minerales de alteración clorítico arcillosos que son originados por la circulación de aguas meteóricas por los planos de fracturación de la roca (figura 4) aunque no se descarta en algún caso la existencia de alteración hidrotermal.
Las coloraciones rojizas son las que se presen-tan como más apreciadas en el mercado, aunque cada vez más se están imponiendo las grisáceas o mezclas de ambos colores (mixto) posiblemente por escasez de las primeras en las canteras de las em-presas más importantes del sector radicadas en la provincia del Chubut, principales comercializadoras del producto. Una ventaja comparativa de la mayo-ría de los indicios y canteras de la provincia de Río Negro, radica precisamente en que el pórfido es de tonalidad rosada a rojiza y castaña, al menos en superficie y hasta la profundidad o altura conocidas hasta el momento (frentes de aproximadamente 20 metros, como máximo).
Figura 4. Bloque mixto (tricolor) en cantera "Daniela
Lorena" de la empresa Master Porfido SA donde se muestra la meteorización producida en el bloque a partir de la
circu-lación de agua por una fisura.
Figura 5a. Sierra de 3.500 mm de diámetro para el corte de
bloques (empresa Piedra Púrpura, Puerto Madryn, provincia del Chubut)
Figura 5c. Prensa mecánica (adoquinera) Figura 5b. Prensa hidráulica u oleodinámica (baldosera,
8 CATÁLOGO DE PÓRFIDOS
El pórfido es una roca que soporta perfectamente el corte por aserrado (figura 5a) presión (figura 5b) o golpe (figura 5c) y las operaciones posteriores como el pulido, el flameado y otras. Inclusive se usa como materia prima para esculturas (figura 6).
Los bloques de pórfido, como los de otras rocas ornamentales, pueden ser cortados en cantera por varios métodos. Los empleados en nuestro país son el "corte a la llama" (figura 7a) o el que aprovecha la fracturación natural ("lisos") de la roca abriendo las fisuras por medio de cuñas (figura 7b).
10. UBICACIÓN Y DESCRIPCIÓN
SINTÉTICA DE LOS INDICIOS Y
CANTERAS DE PÓRFIDO EN EL PAÍS
(Para mayor detalle se remite al lector a cada descrip-ción en particular).A continuación se describen los principales si-tios de interés con afloramientos de "pórfido" en nuestro país (figura 8). Para su ordenamiento se utilizaron tres criterios: 1) Por provincia geográ-fica, 2) Dentro de cada provincia, por zonas, de-finidas de acuerdo a la concentración de indicios o canteras y 3) Por forma de presentación (lajas o bloques). De norte a sur, se encuentran en las pro-vincias de Mendoza, La Pampa, Río Negro, Chu-but y Santa Cruz. Si bien fueron detectados aflo-ramientos en la provincia de Neuquén, el recono-cimiento superficial de los mismos no alienta ex-Figura 6. Monumento a la Madre Tierra ("Pachamama") de la empresa Minera José Cholino e Hijos SRL, posicionado en su predio
de General Roca. Obra escultórica del artista Rafael Roca, sobre un bloque de pórfido castaño de Los Menucos (Río Negro).
Figura 7a. Corte a la llama. Cantera de bloques grises
DE LA REPÚBLICA ARGENTINA 9
10 CATÁLOGO DE PÓRFIDOS
pectativas favorables de acuerdo al grado de co-nocimiento actual.
10.1. MENDOZA
Los sitios de interés en la provincia correspon-den en su totalidad a afloramientos de la Forma-ción Choique Mahuida del Grupo Choiyoi, del Pér-mico inferior-Triásico inferior. En la Hoja Geológi-ca 3569-II, San Rafael, en la que se encuentran los indicios y canteras, dominan las edades isotópicas entre 247 y 241 Ma, correspondientes al Triásico inferior (Sepúlveda et al., 2007). La unidad está constituida por una alternancia irregular de lavas, ignimbritas, tobas y brechas riolíticas, con inter-calaciones de lavas vitrofíricas y brechas andesíti-cas en la base. El conjunto está groseramente es-tratificado.
10.1.1. ZONA SAN RAFAEL
10.1.1.1. Lajas
Se trata de cuatro sitios con lajas de pórfido (figura 9a) representados por ignimbritas riolíticas cristalo-vítreas desvitrificadas. Ellos son:
10.1.1.1.1. Establecimiento ganadero La Fra-zada, de Oscar Garabaglia (figura 9-4). Ubicado en el paraje Agua de los Noques a unos 32 km en línea recta al SSO de la localidad de San Rafael. En el campo del establecimiento existen tres sectores con potencialidad en pórfido pero uno sólo de ellos estaba siendo mínimamente explotado por contrato con el señor Stornini, al momento del relevamiento para este trabajo (abril de 2007). La roca es una ignimbrita riolítica gris con lajas del tipo normal cuyo espesor es de 4 a 8 cm; en zonas aledañas (cañado-nes) también se observaron sectores con espesores algo superiores.
10.1.1.1.2. Canteras Municipal de San Rafael, de Siracusa y de Labiano (figura 9-3). Ubicadas en el paraje cerro Carrizalito a unos 24 km en línea recta al SO de la localidad de San Rafael. La única trabajada al momento de la vista (abril de 2007) era la cantera Municipal arrendada en aquel momento a la empresa Europietra SA. La roca es una ignimbrita riolítica de matriz gris que presenta los planos de lajeado manchados por óxidos de hierro rojizos enmascarando el color primario. El tipo de lajas es normal hasta gigante y su espesor es de 4 a 20 cm aproximadamente, siendo los espesores más
DE LA REPÚBLICA ARGENTINA 11
conspicuos los que se desarrollan entre los 8 y 12 centímetros; podría definirse como un pórfido de lajeado grueso.
10.1.1.1.3. Puesto El Carrizal en campo de Alberto Rivas (figura 9-5). Ubicado en el cerro Carrizal, próximo a la localidad de Islas Malvinas, a unos 43 km en línea recta al SSO de la localidad de San Rafael. La roca es una ignimbrita riolítica cuyo color primario se considera gris, aunque en algunos sectores se presenta de tonalidad morada, rojiza y hasta violácea, probablemente por meteorización de sus componentes minerales. Las lajas son del tipo normal con un espesor de entre 4 y 10 cm, siendo predominante el de 6 a 8 centímetros.
10.1.1.1.4. Afloramientos al O del paraje Bor-do (figura 9-1). El Tomillar sobre un tributario del río seco Salado afluente del río Diamante. Ubicados a unos 33,6 km en línea recta al ONO de San Rafael. Se cuenta con escasos datos del sitio y su potencia-lidad. La roca es una ignimbrita riolítica desvitrifi-cada de tonalidad rojiza en los planos de lajeado, por la meteorización de sus componentes a partir de aguas meteóricas. El tipo de lajas es normal con un espesor muy variable que oscila entre 1 y 25 cm, predominando el de 3 a 5 centímetros.
10.1.1.1.5. Otros indicios. Se trata de aflo-ramientos ignimbríticos que presentan dificultades técnicas o legales para su potencial explotación. Bajo esta denominación se incluyen algunos de los visitados para este trabajo, a saber: a) Camino al dique Agua del Toro al O (2,2 km) del Bordo El Tomillar en el punto de coordenadas S34º29’56.1"– O68º40’13.1", a unos 33 km al ONO de San Rafael. Muy fracturados y sin lajamiento. b) Sobre la traza de la RP 148 que une la RP 180 con la RP 179. El sitio de mayor interés se encontraría en la estan-cia Agua La Sandía pero no se pudo acceder porque el campo se encuentra alambrado y sus tranqueras con candados. En el trayecto se ingresó en la que-brada del río seco Los Potrillos donde se observa-ron afloramientos de una ignimbrita con grandes fiammes tamaño decimétrico; c) Dique Los Reyunos (aproximadamente en las coordenadas S34º35’44.1"–O68º38’19.6" a unos 29 km en línea recta al O de San Rafael); en este lugar hay extensísimos afloramientos de ignimbritas; de he-cho, el dique se emplaza entre cerros de esta roca. Independientemente de que no se podría explotar el material por el lugar donde se encuentra, la roca
está muy fracturada y no existen posibilidades de obtención de bloques ni de lajas.
10.2. LA PAMPA
Los afloramientos de interés en la provincia co-rresponden a la Formación Choique Mahuida (Lina-res et al., 1980), Formación Choique Mahuida del Grupo Choiyoi (Llambías et al, 2003) o, actualmen-te, Provincia Magmática Choiyoi (Llambías, 1999, en Caminos, 1999) del Permo-Triásico inferior.
10.2.1. ZONA NORTE
10.2.1.1. Bloques
10.2.1.1.1. Cerro Colón (Collon o Kollong). Ubicado en la estancia del mismo nombre (Figura 10a-8). Se halla emplazado en el sector noroccidental de la provincia, a unos 63 km en línea recta al NNO de la localidad de Puelén. Está constituido por varios tipos litológicos entre los que sobresale una ignimbrita rio-lítica cristalo-vítrea desvitrificada que conforma gran-des bloques con moderada fracturación interna, al menos de acuerdo a lo observado en superficie.
10.2.2. ZONA SUR
10.2.2.1. Lajas
10.2.2.1.1. Cerro La Pileta (Figura 10b-10). Se halla emplazado en el sector centro meridional de la provincia en proximidades del río Colorado, a unos 52 km en línea recta al SSE de la localidad de Puelches. La roca de interés es una ignimbrita riolí-tica cristalo-vítrea desvitrificada. Si bien fue ob-servado un sector de pequeñas dimensiones con algo de lajamiento, existen escasas expectativas de en-contrar sectores aptos para la explotación de lajas y/o bloques.
12 CATÁLOGO DE PÓRFIDOS
Figura 10a. Zona norte (Cerro Colón)
Figura 10b. Zona sur (Cerro La Pileta)
no presenta perspectivas para la extracción de la-jas o bloques. d) Sobre la ruta provincial 25 (S36º13’04.9"-O67º17’27.4") a unos 32 km en línea recta al O de la localidad de Santa Isabel, se obser-varon afloramientos ignimbríticos de tonalidad ro-sada con muy intensa fracturación en distintas di-recciones; las familias de diaclasas principales tie-nen rumbos prácticamente ortogonales, norte-sur y Nacional Lihuel Calel -de 9.901 has y creado en
DE LA REPÚBLICA ARGENTINA 13
este-oeste, cruzadas por otras familias de diacla-sas. e) En proximidades de la traza de la ruta pro-vincial 23 en el puesto Cabral (S36º13’04.9'’– O67º17’27.4'’) ubicado a 25 km en línea recta al NO de Algarrobo del Águila hay ignimbritas rosadas fuer-temente silicificadas y fracturadas como asomos en la parte superior de lomadas, que soportan a an-desitas brechosas grisáceas a verdosas.
10.3. RÍO NEGRO
Los afloramientos de pórfido están ampliamen-te distribuidos en la provincia de Río Negro en el ámbito de la Unidad morfoestructural Macizo Norpatagónico. Corresponden estratigráficamente al Complejo Volcánico Marifil (Jurásico inferior a me-dio) y al Complejo Los Menucos (Triásico-Jurásico inferior).
10.3.1. ZONA VALCHETA (PARAJES
PA-JALTA-CHIPAUQUIL Y EL TEMBRAO)
10.3.1.1. Lajas
10.3.1.1.1. Paraje Pajalta (Figura 11a-21). Los sitios de interés fueron identificados como canteras: "La Loma", "Cerro de la Bandera", "4418" (Expte. 15.090-M-1990) y "Expte. 23.062-M-1998", todas ellas explotadas, y otras sin
explo-tar ("Laura", "Marina", Gimena" y "Anabella") ubi-cadas a unos 30 km en línea recta al SSO de la localidad de Valcheta. La roca de interés es una ignimbrita riolítica rosada (con tinción rojiza a violácea en algunos sectores) que presenta un lajeado relativamente fino en las distintas cante-ras, al menos en superficie y hasta la profundidad a la que fue destapada.
10.3.1.1.2. Paraje Chipauquil (Figura 11a-19). Los sitios de interés fueron identificados como can-tera "Giuliano" y cancan-tera en campo del ocupante fis-cal Eduardo Piris (al E de la cantera "Antonella"), ubicadas a unos 34 km en línea recta al SO de la localidad de Valcheta. La roca es una ignimbrita rio-lítica de tonalidad rosada con lajas del tipo normal que, en algunos sectores, especialmente en el área destapada, pasa a tener un lajamiento más grueso conformando planchones del orden de la decena de centímetros.
10.3.1.1.3. Paraje El Tembrao (figura 11b-23). El sitio de interés fue identificado como ex cantera "6799" en campo del establecimiento El Solito, ubicada a unos 50 km al SSO de la localidad de Valcheta. La roca es una ignimbrita riolítica ro-sada del tipo fino, al menos en superficie (se ob-servaron bochones en un sector próximo a los pe-queños destapes existentes).
14 CATÁLOGO DE PÓRFIDOS
10.3.2. ZONA SIERRA
GRANDE-ARRO-YO DE LA VENTANA-ARROGRANDE-ARRO-YO VERDE
10.3.2.1. Lajas
Los afloramientos de pórfido en esta zona co-rresponden a la facies piroclástica del Complejo Marifil del Triásico superior - Jurásico medio (Bus-teros et al., 1998 y Franchi et al. 2001), amplia-mente distribuida en la región. A continuación, or-denados de norte a sur:
10.3.2.1.1. Destapes superficiales en el pues-to Reliquia (Figura 11c-25). Están ubicados a unos 41 km en línea recta al S de la localidad de Sierra Grande. La roca es una ignimbrita riolítica de tona-lidad rosada a rojiza con lajamiento del tipo normal pero de 6 a 10 cm de espesor, que se encuentra muy fracturada, al menos en superficie. Por carecer el indicio de destapes de importancia, no pudo deter-minarse su potencial.
10.3.2.1.2. Destapes superficiales en la es-tancia El Piche (Figura 11c-26). Están ubicados a unos 27 km en línea recta al OSO de la localidad de Sierra Grande. La roca es una ignimbrita riolítica rojiza a morada, en parte levemente grisácea, con un lajeado de tipo normal. En el destape más cons-picuo se observaron algunas lajas del tipo gigante fino.
10.3.2.1.3. Cantera "6804" (Expte. 18089-M-1993 en el establecimiento Aguada El Porfiao. Ubicada a unos 23 km al SE de la localidad de Arroyo de la Ventana (Figura 11c-29). La roca es una ignimbrita riolítica de tonalidad rosada (en un sector grisácea) y presenta lajeado mayoritariamente fino. El pórfido ocupa amplios sectores constituyendo lo-madas pero no ha sido suficientemente explorado.
10.3.2.1.4. Destapes superficiales en el esta-blecimiento El Chingolo (Figura 11d-27). Ubicados a unos 7 km al SE de la localidad de Arroyo de la Ventana. La roca es una ignimbrita riolítica de tona-lidad rosada (en algunos sectores violácea) y presen-ta lajamiento fino. El indicio está muy poco explora-do pero ocupa al menos una lomada de amplias di-mensiones. La posición del lajeado es subhorizontal.
10.3.2.1.5. Cantera "La Floreada"(Figura 11d-28). Está ubicada en el establecimiento La Laguna, ubicada a unos 12 km al SSE de la localidad de Arro-yo de la Ventana. La roca es una ignimbrita riolíti-ca, alterada en parte, de tonalidad rosada (en un sector castaña) y presenta lajeado fino a normal en la mayor parte de la cantera.
DE LA REPÚBLICA ARGENTINA 15
La roca es una ignimbrita riolítica de tonalidad ro-sada a violácea que presenta lajamiento fino, al menos en superficie; en otro sector de la cantera se observaron lajas de gran espesor ("planchones").
10.3.2.1.7. Otros indicios. En Dalponte et al. (2007) figuran otros sitios de menor importancia relativa identificados como: Puesto Suc. Avelino Morón (lajas), Estancia El Porvenir de la Suc. Isidoro Conrad (lajas), Establecimiento Loma Negra (bocho-nes y lajas), Estancia Las Marujas (bocho(bocho-nes y la-jas) y Estancia El Porvenir (bochones y lala-jas). En la mayoría de ellos los afloramientos carecen de im-portancia desde el punto de vista económico, al me-nos en superficie; sin embargo, carecen de desta-pes que permitan definir fehacientemente su po-tencialidad en profundidad.
10.3.2.2. Bloques
En la provincia de Río Negro no existen sitios comprobados con ignimbritas masivas de las que se puedan extraer bloques de pórfido; sin embargo,
han sido detectados afloramientos con algunas pers-pectivas (Dalponte et al., 2009, en edición) en el puesto Huanque (S41º34’31.9"–O66º13’23.3") del paraje Campana Mahuida a unos 15 km en línea recta al NO de la localidad de Arroyo de la Ventana. El pór-fido masivo fue observado en varios puntos próxi-mos entre sí ubicados a unos 4 km al SE del cerro Huanque (IGM, 1988) en el puesto del mismo nom-bre, a 14,6 km en línea recta al NO de la localidad de Arroyo de la Ventana.
La corrida con afloramientos de interés se ex-tiende con orientación NNO-SSE por espacio de algo más de 1 kilómetro. Si bien el sector no fue lo su-ficientemente explorado, fueron observados "blo-ques" de dimensiones interesantes, lo que podría estar indicando la presencia de otros más aptos en profundidad. La tonalidad de la roca en superficie es rosada en corte fresco, las muestras superficia-les exponen una pasta grisácea donde se encuen-tran inmersos fenocristales de cuarzo, y de feldes-patos alterados a componentes verdosos.
16 CATÁLOGO DE PÓRFIDOS
ubicada a 37 km al oeste de Sierra Grande por la ruta provincial 5 que conduce a Arroyo de la Ventana (S41º39’56"-O65º45’00") en campo propiedad de la Suc. Héctor Olais, se observan afloramientos de pórfido en bloques; presentan un espaciado entre fracturas importantes de entre 2 y 4 m pero tam-bién un diaclasamiento interno -algo marcado- que potencialmente dificultaría su extracción y eventual corte.
Afloran en una superficie de aproximadamente 10 ha, extendiéndose hacia el sur al campo vecino de Alderete, abarcando unas 50 has entre ambos campos (Bouhier et al, 2002); constituye un cuerpo muy extenso del que se carece de información deta-llada.
10.3.3. ZONA LOS MENUCOS-SIERRA
COLORADA
Los afloramientos de pórfido en esta zona co-rresponden al Complejo Los Menucos del Triásico– Jurásico inferior. A continuación, ordenados de nor-te a sur:
10.3.3.1. Lajas
10.3.3.1.1. Cantera en campo de la Sucesión Suárez (Figura 11e-13). Ubicada a unos 19 km en línea recta al SSE de la localidad de Sierra Colorada. La roca es una ignimbrita riolítica rosada? que pre-senta pátinas ferruginosas rojizas en ambas caras de lajeado. Las lajas son del tipo fino y tienen un espesor muy parejo de entre 1 y 3,5 cm (mayor-mente entre 2,0 y 2,5 cm).
10.3.3.1.2. Cantera "Los Ramones" (Figura 11e-14). Ubicada en campo de la familia Canelaf, ubicada a unos 25 km en línea recta al SSE de la localidad de Sierra Colorada. La roca es una ignimbrita riolítica de tonalidad castaña a rojiza, con un lajamiento del tipo normal pero del orden de los 8 a 10 y más centímetros.
DE LA REPÚBLICA ARGENTINA 17
ignimbrita riolítica castaño rojiza con un lajamiento del tipo normal, en general, con un espesor de lajeado superior a los 7-8 centímetros. La cantera tiene un buen desarrollo superficial con relación a otras de la provincia.
10.3.3.1.4. Cantera en campo de la Sucesión de Marcos Miguel (Figura 11e-16). Ubicada a unos 10 km en línea recta al ENE de la localidad de Los Menucos. La roca es una ignimbrita riolítica cuya to-nalidad está en la gama del rojizo, sin embargo, en algunos sectores se presenta verdosa, producto de la alteración meteórica de sus minerales. El tipo de la-jas es normal con espesores de entre 3 y 7 cm, sien-do más abundante el más grueso.
10.3.3.1.5. Cantera "Gastón" (Figura 11e-17) en campo de la familia Miller. Ubicada a unos 28 km en línea recta al SSE de la localidad de Sierra Colorada y a 40 km en línea recta al O de Los Menu-cos. La roca es una ignimbrita riolítica de tonalidad rojiza que presenta un lajamiento del tipo normal con espesor de lajeado de entre 4 y 8 cm; en algún caso se observaron lajas del tipo gigante.
10.3.3.1.6. Cantera en campo de Arsenio Llancaqueo (Figura 11e-18). Ubicada a unos 9 km en línea recta al E de la localidad de Los Menucos. La roca es una ignimbrita riolítica de tonalidad roji-za pero presenta en algunos sectores un color ver-doso, similar al que se observa en la cantera Suc. Marcos Miguel, de la que dista 1,6 km en dirección al sur. El tipo de lajas es normal siendo el espesor más conspicuo de entre 4 y 6 cm, pudiendo ser un par de centímetros mayor o menor.
10.3.3.1.7. Cantera "Roja de Los Menucos" (Figura 11e-20). En campo de Higinio Calfín, ubica-da a unos 32 km en línea recta al ESE de la localiubica-dad de Los Menucos. La roca es una ignimbrita riolítica cuyas lajas son del tipo fino a normal, siendo el es-pesor de lajeado del orden de los 2,5 a 5 cm, pu-diendo llegar hasta 10 centímetros.
10.3.3.1.8. Canteras colindantes "La Negri-ta" y "Expediente Nº 22.075-M-1997", y cantera "SUYAI" (Figura 11e-22) todas en actividad. Ubica-das a unos 11 km en línea recta al SSO de la locali-dad de Los Menucos. Existen otras canteras en el área que se trabajan esporádicamente o bien que se encuentran inactivas. Algunas cuentan con des-tapes superficiales y otras ni siquiera han sido
ex-ploradas en superficie. Se trata de las siguientes: "Marisa" de Héctor Goicoechea, "Katy" y "Neyén" de Dionisia Martín, "Menucos" de Aurelio Álvarez, "Mariana" de María E. Millache, "Adrianita" y "Santa Fe" de Héctor Salazar, "La Abandonada" de Bernar-dino Millán, "La Amistad" de Roberto Manquelef y "Expediente 24.019" de Pórfido Bariloche SA. La roca en todos los casos es una ignimbrita dacítica de co-lor gris. El tipo de lajas obtenibles es fino a normal con espesor de lajeado de entre 2 y 4 cm (hasta 5-6 cm) lo que permite la extracción de lajas aptas ma-yoritariamente para adoquines y, en menor propor-ción, para baldosas. Sin embargo, en la apertura de la canteras siempre se han encontrado, superficial-mente, lajas del tipo gigante fino y gigante. Las canteras de este sector, en general, están poco de-sarrolladas.
10.4. CHUBUT
Los afloramientos de pórfido ocupan una amplia superficie en la provincia del Chubut en el ámbito de la Unidad morfoestructural Macizo Norpatagónico. Corresponden en su totalidad a la Formación Marifil (Ardolino y Franchi, 1996) y/o al Complejo Marifil (Lema et al., 2001; Haller et al, 2005, y Martínez, 1997). La unidad litoestratigráfica Formación Marifil fue definida formalmente por Malvicini y Llambías (1974) para el Triásico-Jurásico, incluyendo en ella a las rocas riolíticas y leucoriolíticas, dominantemente ignimbríticas, que apoyan sobre andesitas con alte-ración hidrotermal y que asoman en la estancia del mismo nombre ubicada en la margen derecha del arro-yo Verde, en el límite de las provincias de Río Negro y del Chubut. Cortés (1981) elevó la unidad al rango de Complejo con la adición de las rocas andesíticas sub-yacentes, asignándole una edad triásica superior-ju-rásica media.
10.4.1. ZONA SIERRA CHATA
Las canteras están ordenadas de norte a sur para cada tipo de presentación:
10.4.1.1. Lajas
10.4.1.1.1. Cantera "Sol" de Techstone SA (Fi-gura 12a-41).
18 CATÁLOGO DE PÓRFIDOS
más conspicuo el de aproximadamente 5 centíme-tros. "Sol", de acuerdo a los autores, es la cantera de la provincia que ha sido trabajada más prolijamente, a través de un sistema de banqueo a distintos niveles.
10.4.1.1.2. Cantera "La Liebre" de Piedras Valdés SA (Figura 12a-43). Ubicada a unos 68 km en línea recta al O de la localidad de Puerto Madryn. La roca es una ignimbrita riolítica gris, de similares características técnicas a la de la cantera anterior, pero cuyo espesor de lajeado es algo más grueso, de unos 6 a 10 centímetros.
10.4.1.1.3. Cantera "Santa Marta" de Julio Fidel Texeira (Figura 12a-45). Arrendada y explo-tada por la empresa Argenpórfidos SA. La ficha de esta cantera incluye los datos de una cantera colin-dante, arrendada y explotada por Zabaleta. Está ubicada a unos 75 km en línea recta al O de la loca-lidad de Puerto Madryn. La roca es una ignimbrita riolítica gris del tipo de lajas normal a gigante, en algún sector, cuyo espesor de lajeado está entre 2 y más de 10 cm, siendo el más abundante el que osci-la entre 3 y 6 centímetros.
10.4.1.2. Bloques
10.4.1.2.1. Cantera "Sierra González IV" de Sierra Invest Patagónica SRL (Figura 12a-40). Ex-plotada por Piedra Púrpura SA. Variedades "Grigio
Alpi" (Gris Alpe) y "Verde Alpi" (Verde Alpe). Está ubi-cada a unos 66 km en línea recta al O de la localidad de Puerto Madryn. La roca es una ignimbrita riolíti-ca gris verdosa que se presenta en forma masiva, permitiendo la extracción de bloques de irregulares dimensiones pero de tamaño apto para su corte con sierra.
10.4.1.2.2. Cantera "Sierra González II" de Sierra Invest Patagónica SRL (Figura 12a-48) Ex-plotada por Piedra Púrpura SA. Variedad "Porphiris Misto Rosso" (Pórfido Mixto Rojo). Está ubicada a unos 60 km en línea recta al O de la localidad de Puerto Madryn. La roca es una ignimbrita riolítica gris que en su parte superficial presenta sectores rojizos o mixtos, producto de la meteorización a partir de fisuras. Presenta vistosas fiammes gran-des, en algunos casos de más de 20 centímetros. Los bloques obtenibles en esta cantera son irregula-res pero de tamaño apto para su corte con sierra.
10.4.1.2.3. Cantera "Los Guanacos" de Pie-dras Valdés SA (Expte. 12.787/1995: 52,61 hec-táreas). La roca es una ignimbrita gris de similares características a la de la cantera "La Liebre" de la misma empresa, que nunca fue explotada. Está ubi-cada a unos 71 km en línea recta al O de la localidad de Puerto Madryn. La roca es una ignimbrita riolíti-ca gris cuyo espesor de lajeado está entre 2 y más de 10 cm, siendo el más abundante el que oscila entre 3 y 6 centímetros.
DE LA REPÚBLICA ARGENTINA 19
10.4.1.3. Lajas y bloques
10.4.1.3.1. Cantera "Tehuelches" de Porfidi International de Argentina SA (Figura 12a-42).
10.4.1.3.2. Cantera "Sierra González" de Sie-rra Invest Patagónica SRL explotada por Piedra Púrpura SA (Figura 12a-44). Estas canteras son colindantes (de hecho antes conformaban una sola) y sus frentes de explotación se encuentran parcial-mente en continuidad espacial. Se trata de un yaci-miento desarrollado sobre ignimbritas riolíticas gri-ses. Se presentan como lajas del tipo normal a gi-gante (mayoritariamente de espesores de 2 a 8 cm, pero predominantemente entre 4 y 6 cm) o bien en forma masiva de las que se extraen bloques de la variedad "Stardust Grey" (Polvo de Estrellas Gris) o "Grigio Perla" (Gris Perla) según la denominación particular de cada empresa. Las canteras están ubi-cadas a unos 67 km en línea recta al O de la locali-dad de Puerto Madryn.
10.4.2. ZONA RUTA PROVINCIAL 8
10.4.2.1. Lajas
10.4.2.1.1. Cantera "El Porvenir" (Figura 12b-33) de José Luis Herrada arrendada y explotada por la empresa Patagonia Stone SA. Está ubicada a unos 109 km en línea recta al NO de la localidad de
Puerto Madryn. La roca es una ignimbrita riolítica rojiza, lo que la hace interesante para un mercado propicio para este color. Las lajas son del tipo nor-mal con espesores de entre 2 cm y hasta 10 cm, siendo las más abundantes las que oscilan entre 2 y 8 centímetros.
10.4.2.1.2. Cantera "La Esperanza" de Genaro y Andrés de Stéfano SACIAYG (Figura 12b-34). La ficha de esta cantera incluye los datos de la cantera "Los Dos hermanos" de José Luis Herra-da, oportunamente arrendada a la misma firma. Está ubicada a unos 107 km en línea recta al NO de la localidad de Puerto Madryn. La roca es una ignimbrita riolítica gris (superficialmente rojiza, en parte) que se presenta con lajosidad. Las lajas son del tipo normal con un espesor de 3 a 7 cm, pero las hay de menor y mayor potencia. Llegan a extraerse lajas tipo gigante fino a gigante, de 0,80 m a 1 m de lado.
10.4.2.1.3. Cantera "El Moro" de Eduardo González (Figura 12b-38) en la estancia El Moro (ex cantera de la empresa El Pórfido SA). Está ubicada a unos 99 km en línea recta al ONO de la localidad de Puerto Madryn. La roca es una ignimbrita riolítica de una tonalidad salmón, al menos en superficie, producto de la alteración de sus componentes, muy fracturada. El lajeado es del tipo fino y su espesor del orden de 1 a 2,5
20 CATÁLOGO DE PÓRFIDOS
cm, siendo el más abundante el de 2 centíme-tros.
10.4.2.1.4. Otras canteras. En la zona exis-ten otras canteras que no fueron visitadas para el presente trabajo, ya sea porque estaban inactivas al momento del relevamiento de campo, porque sus características eran similares a la de alguna otra cantera vecina o bien porque se desconocía su exis-tencia legal: 1) Cantera "La Argentina" de Argenpórfidos SA. No fue relevada por cuanto se encontraba inactiva y su acceso bloqueado al mo-mento del relevamiento de campo (julio de 2007). 2) Cantera "Don Carlos" (S42º19’25.8"-O66º13’30.9") de José Luis Herrada (Expte. 14.331/ 2004: 22,48 hectáreas). 3) Cantera "El Choique" (S42º23’38.6"-O66º16’41.5") de Arsenio Balboa (Expte. 14.828/2006).
10.4.2.2. Bloques
10.4.2.2.1. Cantera "Gemma" de Máster Pór-fido SA (Figura 12b-32). Está ubicada a unos 140 km en línea recta al NO de la localidad de Puerto Madryn. La roca es una ignimbrita riolítica de color rosado a rojizo, a diferencia de la mayoría de las canteras de bloques de la zona; el espaciado entre fracturas paralelas es lo suficientemente amplio como para permitir la extracción de bloques de gran-des dimensiones, aptos para su corte en telar o con
sierra. La cantera presenta muy buenas perspecti-vas para la extracción de bloques pero el color, ac-tualmente, no es el más buscado en el mercado.
10.4.2.3. Lajas y Bloques
10.4.2.3.1. Cantera "Daniela Lorena" de Máster Pórfido SA (Figura 12b-36). Está ubicada a unos 120 km en línea recta al ONO de la localidad de Puerto Madryn. El recurso, geológicamente, se esti-ma como importante por la superficie que abarca la roca de interés, tanto en los sectores con bloques como en los que presentan lajas. La roca es de color gris en ambos sectores. En la bloquera, la roca está medianamente fracturada pero es de grano parejo, es decir, casi sin litoclastos grandes. En la cantera de lajas, éstas son del tipo normal con espesores que varían entre 3 a 10 cm siendo el más conspicuo el de 7 a 8 centímetros.
10.4.2.3.2. Cantera "El Escribano" de United Stone SA (Figura 12b-35). Está ubicada a unos 120 km en línea recta al NO de la localidad de Puerto Madryn. La roca es una ignimbrita riolítica gris que se presenta con lajosidad pero también, en algu-nos sectores, como cordones, bochones y hasta blo-ques. En la cantera de lajas la roca es de color gris pero en los sectores más fracturados y cerca de la superficie, se presenta de tonalidad rojiza o mix-ta. Las lajas son del tipo normal hasta gigante,
DE LA REPÚBLICA ARGENTINA 21
con un espesor que varía entre 3 y más de 10 tímetros, siendo el más conspicuo el de 7 a 8 cen-tímetros.
10.4.3. ZONA PUNTA TOMBO
10.4.3.1. Lajas
10.4.3.1.1. Cantera "Namuncurá" de Sie-rra Invest SA explotada por Piedra Púrpura
SA(Figura 12c-52). Está ubicada muy cerca de la costa atlántica, a unos 95 km en línea recta al SSO de la localidad de Rawson. La roca es una ignimbrita riolítica de tonalidad grisácea en los planos de lajeado, con grandes fiammes blanque-cinas; la pasta es violácea y los cortes frescos mantienen esta tonalidad. Las lajas son mayori-tariamente de tipo fino y, en menor proporción, normal y gigante fino. En algunos sectores se ex-traen lajas tipo gigante de hasta 8 cm de espesor. Figura 12c. Zona Punta Tombo.
22 CATÁLOGO DE PÓRFIDOS
10.4.4. ZONA BAJO GUALICHO
10.4.4.1. Lajas
10.4.4.1.1. Cantera "Sierras Don Víctor" de Hermida D. y Carlos Medina (Figura 12a-37) abierta por José C. Errozarena de Puerto Madryn pero actual-mente trabajada por miembros de una familia de apellido Maidana de la misma ciudad. Está ubicada a unos 80 km en línea recta al NO de la localidad de Puerto Madryn. La roca es una ignimbrita riolítica gris con espesor de lajeado de entre 2 y 8 centíme-tros. Las lajas en la cantera abierta por Errozarena son de tipo normal, mientras que en los destapes superficiales realizados por los hermanos Maidana, al menos hasta el nivel trabajado, son del tipo nor-mal a gigante con espesores de 2 a 8 centímetros.
10.4.4.1.2. Otras Canteras. Se encuentran en la zona pero que no fueron relevadas durante este trabajo son: 1) "Sari" (S42º32’46.3"–O65º44’53.6") de Porfidi International de Argentina SA (Expte. 14.842/2006: 9,57 hectáreas). 2) Flavio (S42º17’06.3"-O65º24’47.2") de Pórfido Patagónico SA (Expte. 15.050/2006: 3,48 hectáreas). 3) "El Por-venir" (S42º07’25.5"-O65º25’06.5") de Celestino Pereyra (Expte. 15.069/2006). 4) "Marco" (S42º43’41.7"-O65º59’20.3") de Pórfido Patagónico AS (Expte. 15.049/2006). No se cuenta con datos técnicos de ninguna de ellas.
10.4.5. ZONA TRELEW
10.4.5.1.
Bloques
10.4.5.1.1. Cantera "Don Vito" de Melecio González (Figura 12d-50). Ubicada a 18 km en lí-nea recta al norte de Trelew. Se trata de una cante-ra de pórfido explotada pacante-ra obtener áridos tamaño bochones para defensa de escolleras. Se presenta en forma de bloques fracturados. No se descarta que pudieran existir en el área sectores aptos para abrir canteras de bloques.
10.5. SANTA CRUZ
El litotecto de pórfidos en esta provincia está representado exclusivamente por la Formación Chon Aike del grupo Bahía Laura (Panza y Cobos, 2001 y Panza, 2005).
10.5.1. ZONA GOBERNADOR
GREGORES
10.5.1.1. Lajas
10.5.1.1.1. Estancia Las Lajas de Fomicruz SE (Figura 13a). Está ubicada a unos 113 km en lí-nea recta al NNE de la localidad de Gobernador Gregores. La roca es una ignimbrita riolítica de to-nalidad rosada hasta ocre. El recurso es
DE LA REPÚBLICA ARGENTINA 23
do muy abundante. Macroscópicamente, la roca es de pasta rosada a ocre (meteorizada), en la que se hallan inmersos cristaloclastos de cuarzo y feldes-patos. Los afloramientos presentan un lajamiento muy marcado, grueso en general, que permite la extracción de planchas del tipo normal con espesor de entre 4 y 12 centímetros.
10.5.1.1.2. Destape superficial sobre sector con lajas a 500 m de la casa de la estancia El Fénix (Figura 13b-58). Está ubicado a 86 km en lí-nea recta al NNE de la localidad de Gobernador Gregores. La roca es una ignimbrita riolítica rosada (hasta violácea) con lajas del tipo fino a normal, cuyo espesor de lajeado está entre 2 y 4 centíme-tros. Los dos sectores visitados con mejores pers-pectivas se encuentran en el destape existente y en un cerro próximo identificado como "la aguada".
10.5.1.1.3. Afloramientos a 8 km al OSO de la estancia El Fénix (Figura 13b-59) en el punto de coordenadas S48º02’15.7"–O69º59’27.8", ubicados a unos 81 km al NNE de Gobernador Gregores. Se observaron lomadas de ignimbritas riolíticas rosa-das a rojizas que cubren gran extensión y presentan un lajamiento del tipo fino a normal, hasta gigante, aunque algo "acuchillado", con espesores de entre 2,5 a 10 centímetros.
10.5.1.1.4. Otro indicio. En el punto de coor-denadas S47º46’23.9"–O69º57’42.5", a 3,6 km al O del campamento del cerro Las Lajas de Fomicruz SE, se encuentra una cantera de apertura reciente al momento de la visita (abril de 2007), que estaba paralizada pero con personal a cargo. La roca pre-senta cambios importantes de espesor en la misma laja ("acuchillamiento") y sus caras se encuentran teñidas superficialmente con una intensa coloración amarillenta y rojiza, seguramente por meteoriza-ción, lo que es probable que se atenúe en profundi-dad. El lajeado es N5ºO/75ºE.
10.5.1.2. Bloques
10.5.1.2.1. Afloramientos en la estancia La María Rosa (con dudas) a 8,5 km al ONO del cerro El Piche (Figura 13b-61) en el punto de coordena-das S48º25’45.5"-O69º41’14.3", ubicados a 55 km en línea recta al NE de la localidad de Gobernador Gregores. La roca es una ignimbrita riolítica con matriz de tonalidad rosada a grisácea, que presen-ta crispresen-taloclastos de haspresen-ta 3,5 mm de dimensión mayor y litoclastos de hasta más de 10 centímetros. Los bloques presentan fracturas separadas por al-gunos metros pero también un fisuramiento menor, no muy conspicuo, que podría afectar el corte de los bloques.
