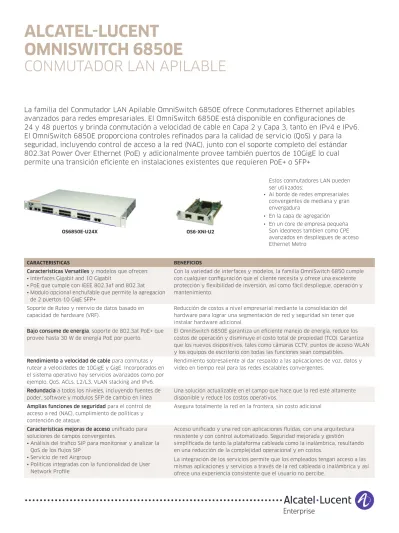

AlcAtel-lucent
OmniSwitch 6850e
CONMUTADOR LAN APILABLE
La familia del Conmutador LAN Apilable OmniSwitch 6850E ofrece Conmutadores Ethernet apilables
avanzados para redes empresariales. El OmniSwitch 6850E está disponible en configuraciones de
24 y 48 puertos y brinda conmutación a velocidad de cable en Capa 2 y Capa 3, tanto en IPv4 e IPv6.
El OmniSwitch 6850E proporciona controles refinados para la calidad de servicio (QoS) y para la
seguridad, incluyendo control de acceso a la red (NAC), junto con el soporte completo del estándar
802.3at Power Over Ethernet (PoE) y adicionalmente provee también puertos de 10GigE lo cual
permite una transición eficiente en instalaciones existentes que requieren PoE+ o SFP+
Estos conmutadores LAN pueden ser utilizados:
• Al borde de redes empresariales convergentes de mediana y gran envergadura
• En la capa de agregación • En un core de empresa pequeña
Son ideoneos tambien como CPE avanzados en despliegues de acceso Ethernet Metro
OS6850e-u24X OS6-Xni-u2
cARActeRiSticAS BeneFiciOS
Caracteristicas Versatiles y modelos que ofrecen: • Interfaces Gigabit and 10 Gigabit
• PoE que cumple con IEEE 802.3af and 802.3at • Modulo opcional enchufable que permite la agregacion
de 2 puertos 10 GigE SFP+
Con la variedad de interfaces y modelos, la familia OmniSwitch 6850 cumple con cualquier configuración que el cliente necesita y ofrece una excelente protección y flexibilidad de inversión, así como fácil despliegue, operación y mantenimiento.
Soporte de Ruteo y reenvio de datos basado en capacidad de hardware (VRF).
Reducción de costos a nivel empresarial mediante la consolidación del hardware para lograr una segmentación de red y seguridad sin tener que instalar hardware adicional.
Bajo consume de energia, soporte de 802.3at PoE+ que provee hasta 30 W de energía PoE por puerto.
El OmniSwitch 6850E garantiza un eficiente manejo de energía, reduce los costos de operación y disminuye el costo total de propiedad (TCO). Garantiza que los nuevos dispositivos, tales como cámaras CCTV, puntos de acceso WLAN y los equipos de escritorio con todas las funciones sean compatibles.
Rendimiento a velocidad de cable para conmutas y rutear a velocidades de 10GigE y GigE. Incorporados en el sistema operativo hay servicios avanzados como por ejemplo, QoS, ACLs, L2/L3, VLAN stacking and IPv6.
Rendimiento sobresaliente al dar respaldo a las aplicaciones de voz, datos y video en tiempo real para las redes escalables convergentes.
Redundacia a todos los niveles, incluyendo fuentes de poder, software y modulos SFP de cambio en línea
Una solución actualizable en el campo que hace que la red esté altamente disponible y reduce los costos operativos.
Amplias funciones de seguridad para el control de acceso a red (NAC), cumplimiento de políticas y contención de ataque.
Asegura totalmente la red en la frontera, sin costo adicional
Características mejoras de acceso unificado para soluciones de campos convergentes.
• Análisis del trafico SIP para monitorear y analizar la QoS de los flujos SIP
• Servicio de red Airgroup
• Politicas integradas con la funcionalidad de User Network Profile
Acceso unificado y una red con aplicaciones fluidas, con una arquitectura resistente y con control automatizado. Seguridad mejorada y gestión simplificada de tanto la plataforma cableada como la inalámbrica, resultando en una reducción de la complejidad operacional y en costos.
La integración de los servicios permite que los empleados tengan acceso a las mismas aplicaciones y servicios a través de la red cableada o inalámbrica y así ofrece una experiencia consistente que el usuario no percibe.
cARActeRiSticAS BeneFiciOS
Permite la implementación de seguros, servicios de BYOD avanzadas en redes de empresa *:
• Las capacidades avanzadas de gestión de invitados sin interacción
• Dispositivo de on-boarding y el aprovisionamiento automatizado 802.1x
• Comprobación de la postura del dispositivo/ de la salud, y las huellas dactilares,
• Gestión de aplicaciones
OS6850E ofrece opciones flexibles de implementación de los servicios de BYOD que no requiere una actualización de carretilla elevadora y protege la inversión del cliente.
Automático on-boarding y 802.1x aprovisionamiento de dispositivos de usuario ayuda en la simplificación de TI operación y una mayor seguridad de la LAN cableada.
Proporciona un mejor control y seguridad sobre datos corporativos/aplicaciones para el entorno personal y empresarial mixto.
Listo para el acceso Metro Ethernet: apilamiento VLAN, conmutación multicast, Protocolo de configuración dinámica de host (DHCP) snooping / opción 82, el UIT-T Y.1731, IEEE 802.1ag, IEEE 802.3ah y Forzada-MAC Forwarding
Simplifica el OA&M del Metro Ethernet para los Proveedores de Servicio
*con clear pass
mOdelOS de AlcAtel-lucent OmniSwitch 6850e
La familia OmniSwitch 6850E ofrece a sus clientes una amplia selección de conmutadores con configuración fija gigabit con hasta cuatro enlaces entre equipos de 10 GigE, PoE y opciones de fuente de alimentación que satisfacen la mayor parte de necesidades. Todos los modelos se encuentran en un factor de forma 1RU y tienen dos puertos de 10 GBase-CX4 que pueden utilizarse para apilarse o como conector para un módulo enchufable para dos puertos adicionales de 10 Gigabit SFP+.
tabla 1. módulos OmniSwitch 6850e
numeRO de PueRtOS
Modelos 10/100/1000 RJ-45
Gigabit SFP Enlaces a 10GigE (apilados) Enlaces a 10GigE (autónomos) Puertos PoE 802.3af/802.3at OS6850E-24 24 4* 2 x OS6850E-24X 24 4* 2 4 x OS6850E-48 48 4* 2 x OS6850E-48X 48 2* 2 4 x OS6850E-U24X 2* 24 2 4 x Modelos PoE OS6850E-P24 24 4* 2 24 OS6850E-P24X 24 4* 2 4 24 OS6850E-P48 48 4* 2 48 OS6850E-P48X 48 2* 2 4 48
*Estos son puertos combo
Los puertos combo son puertos configurables individualmente para ser 10/100/1000Base-T o 1000Base-X, los cuales son compatibles con los transceptores SFP para distancias cortas, largas y muy largas.
SuminiStROS de eneRgíA
Todos los modelos OmniSwitch 6850E respaldan las fuentes de alimentación redundantes AC, DC o PoE intercambiables sin desconexión en equipo encendido. Las unidades de fuente de alimentación principal y de respaldo son modulares, lo que permite que se mantengan y reemplacen con mayor facilidad. No existe interrupción del servicio cuando se instala una nueva fuente de alimentación o cuando se reemplaza una antigua.
tabla 2. Suministros de energía OmniSwitch 6850e
mOdelOS nO POe PS deScRiPciOn dimenSiOneS (w x d x h) PeSO
OS6850E-BP-D Fuente de alimentación modular 120 W -48-V DC, Proporciona
alimentación del sistema a un dispositivo no PoE, 16 x 17,5 x 4,4 cm (6,3 x 6,9 x 1,73 in.) 2,09 lb (0,95 kg ) OS6850E-BP Fuente de alimentación modular 126 W AC, Proporciona
alimentación del sistema a un dispositivo no PoE. 16 x17,5 x 4,4 cm (6,3 x 6,9 x 1,73 in.) 2,45 lb (1,11 kg ) Fuentes de Alimentación para modelos PoE
OS6850E-BPP Fuente de alimentacion modular 360 W AC, Proporciona
alimentación del sistema y hasta 240 W de alimentación PoE. 16 x 17,5 x 4,4 cm (6,3 x 6,9 x 1,73 in.) 3,22 lb (1,46 kg ) OS6850E-BPPH Fuente de alimentacion modular 510 AC Proporciona
alimentacion del sistema y hasta 390 W de alimentación PoE. 32 x 17,5 x 4,4 cm (12,6 x 6,9 x 1,73 in.) 5,71 lb (2,59 kg ) OS6850E-BPPX Fuente de alimentacion modular 900 AC Proporciona
alimentacion del sistema y hasta 780 W de alimentación PoE. 32 x 17,5 x 4,4 cm (12,6 x 6,9 x 1,73 in.) 6,02lb (2,73 kg ) Panel de fuente de
alimentación
Viene con cada paquete y contiene una fuente de alimentación de 900 W o 510 W AC o dos 360 W AC, 126 W AC o 120 W DC.
Alcatel-Lucent OmniSwitch 6850E
Toda fuente de alimentación puede ser conectada a distancia a un cable que permita el montaje en bastidor mediante las orejas de sujeción que incluye la unidad. Esta característica permite instalaciones en espacios limitados que requieren poca profundidad, por ejemplo, en un armario de pared.
Adicionalmente a la fuente de poder primaria y secundaria la familia de los OS6850E soporta una bandeja de soporte para las fuentes. Con una configuración y capacidad flexible la BPS es una forma poderosa y efectiva de protegerte frente a alguna falla en la fuente de poder principal y a la vez reduces espacio utilizado en el rack.**
** - Ver OmniSwitch BPS datasheet para información adicional.
eSPeciFicAciOneS tecnicAS
dimensiones Físicas
• Tamaño del Chasis sin PS y panel: ¬ Ancho: 44,0 cm (17,32 pulg.) ¬ Largo: 27,0 cm (10,63 pulg.) ¬ Altura: 4,4 cm (1,73 pulg.) • Tamaño total incluyendo PS y panel: ¬ Ancho: 48,2 cm (19,00 pulg.) ¬ Largo: 44,6 cm (17,56 pulg.) ¬ Altura: 4,4 cm (1,73 pulg.)indicatores
• Led por puerto¬ RJ-45: PoE, enlace actividad ¬ SFP: enlace actividad ¬ SFP+: enlace actividad • Led del sistema
¬ ID del conmutador (señala el ID de apilamiento de la unidad en la pila) ¬ PRI (chasis virtual principal)
¬ Sistema (OK) (estado del chasis HW/SW) ¬ PWR (estado de la fuente de poder
primaria)
¬ BPS (estado de la fuente de alimentación de secundaria)
niveles Acústicos
Debajo de 48 dB para todos los modelos, medido con una fuente de alimentación única a temperatura ambiente
Requerimientos Ambientales
• Temperatura operativa: 0 °C a +45 ºC (+32 ºF a +113 ºF) • Temperatura de Almacenamiento: –10 °C a +70 °C (+14 °F a +158 °F) • Humedad (operativa y de almacenamiento): 5% a 95% no condensación Pruebas de temperatura cíclica y humedad de -5 ºC a +55 ºC, 5% a 90% de humedad relativa (RH) para una duración de ~185 horas según GR-63-COREtable 3. consumo de energia del OmniSwitch 6850e, disipación de calor, mtBF y pesos
PROductO mtBF (hORAS) cOnSumO de eneRgiA
(VAtiOS)* diSiPAciOn de cAlOR (Btu/ hORA)** PeSOS (chASiS unicAmente) Modelos PoE OS6850E-P24 186206 84 287 3,88 OS6850E-P24X 178085 94 321 3,91 OS6850E-P48 168662 150 512 4,2 OS6850E-P48X 161769 152 519 4,21 Modelos No-PoE OS6850E-24 272970 58 198 3,79 OS6850E-24X 270735 66 225 3,81 OS6850E-48 253153 91 311 3,95 OS6850E-48X 242611 102 348 3,97 OS6850E-U24X 290159 56 191 3,77
* Maximo consume de poder calculado. El poder utilizado por el dispositivo conectado a un Puerto PoE no está incluido ** Bajo carga completa de trafico
interfaces y Velocidades
• 24 y 48 puertos 10/100/1000, 24 puertos 100/1000Base-X • Enlaces entre equipos modulares 2x 10 Gig SFP+ • Velocidad de transmisión de conexión en capa 2 y capa 3 en todos los puertos • Conmutación de números de tasa detransferencia por modelos (con los enlaces entre equipos opcionales):
¬ OS6850E-48/-P48 (48 puertos GigE + 2 x 10 G): 101,2 Mp/s ¬ OS6850-48X/-P48X (48 puertos GigE + 4 x 10 G): 131 Mp/s ¬ OS6850-24/-P24 (24 puertos GigE + 2 x 10 G): 65,5 Mp/s ¬ OS6850-24X/-P24X (24 puertos GigE + 4 x 10 G): 95,3 Mp/s ¬ OS6850-U24X (24 puertos GigE + 4 x 10 G): 95,3 Mp/s • Capacidad de stack (Full Duplex/Agregado): 20/40 Gbps • Tamaño de un Jumbo Frame: 9216 bytes (for 1/10 Gbps)
cumPlimientO y
ceRtiFicAciOneS
comerciales
emi/emc • FCC CRF Titulo 47 Subparte B (Clase A) • VCCI (Clase A) • AS/NZS 3548 (Clase A) • Marca CE para países europeos (Clase A) • EN 55022:2006+A1:2007 (EMI & EMC) • EN 61000-3-2:2006 • EN 61000-3-3:1995 +A2:2005 • EN 55024:1998 +A1:2001 +A2:2003 (Inmunidad) ¬ EN 61000-4-2: 2001 ¬ EN 61000-4-3:2002 ¬ EN 61000-4-4:2004 ¬ EN 61000-4-5:2001 ¬ EN 61000-4-6:2004 ¬ EN 61000-4-8:2001 ¬ EN 61000-4-11:2004 • IEEE802.3: Prueba Hi-Pot (2250 V DC en todos los puertos Ethernet)certificaciones de agencia de
seguridad
• US UL 60950 • IEC 60950-1:2006+A11:2009 Electricidad/ Salud y Seguridad • CAN/CSA-C22.2 No. 60950-1-03 • NOM-019 SCFI, México • AS/NZ TS-001 and 60950:2000, Australia • UL-AR, Argentina • UL-GS Mark, Alemania • EN 60825-1 Laser: 1993+A1:1997+A2:2001 • EN 60825-2 Laser:2004 • CDRH Laser • IEC 60950-1/EN 60950 con todas las desviaciones del pais. IEC 60950-1:2005, Segunda Edicion• GR-1089-CORE, Issue 6** • GR-63-CORE, Issue 4** * Note: Clase A con todos los cables UTP. ** Aplicable para equipos no PoE
La familia de los 6850E está acorde con las directivas de la RoHS y WEEE.
cARActeRíSticAS
detAllAdAS del PROductO
Administracion Simplificada
Administracion de interfaces
• Sistema operativo Alcatel-Lucent (AOS) intuitivo y familiar, el cual es modular por diseño y común a todas las familias OmniSwitch. Reduce los costos de capacitación y TCO
• Administrador de elementos fácil de usar, de tipo “señalar y hacer clic”, basado en Internet (WebView) con ayuda incorporada para una configuración fácil
• Integrado con los productos OmniVistaTM Alcatel-Lucent para administrar la red • Configuración e informe completo
utilizando SNMPv1/2/3 a lo largo de todas las familias OmniSwitch para facilitar la integración del sistema de administración de red de terceros
• Acceso al conmutador a distancia utilizando Telnet o Secure Shell (SSH) • Carga de un archivo utilizando USB, TFTP,
FTP, SFTP o SCP para una configuración más rápida
• Archivos de configuración basados en ASCII, legibles para los humanos, para una edición sin conexión, configuración masiva y auto-aprovisionamiento listo para usar
monitoreo y resolución de fallas
• Ingreso local (en la memoria/tarjeta flash) y a distancia al servidor: Syslog y command log
• Duplicado de datos en base al puerto para localizar y resolver fallas y realizar una intercepción legítima. Compatible con cuatro sesiones con fuentes múltiples para un destino
• El duplicado de datos en base a políticas permite seleccionar el tipo de tráfico a duplicar utilizando las políticas QoS • El duplicado de datos de un puerto remoto
facilita la transmisión del tráfico duplicado mediante la red a un dispositivo conectado a distancia
• La característica de monitoreo de puertos permite capturar los paquetes Ethernet en un archivo para ayudar a localizar y resolver fallas
• sFlow v5 y RMON para funciones avanzadas de monitoreo e informe sobre estadísticas, historia, alarmas y eventos • Herramientas IP: comandos ping y
trace route
• ITU-T Y.1731 e IEEE 802.1ag Ethernet OA&M: Administración de falla de
conectividad y mediciones del rendimiento (comandos ping y trace route en capa 2) • IEEE 802.3ah Ethernet en la primera milla
(EFM) para monitorear enlaces, detección de fallas a distancia y control con retorno (ping en capa 1)
• La Detección de enlace unidireccional (UDLD) detecta y deshabilita los enlaces unidireccionales en las interfaces de fibra óptica
• Monitoreo digital de diagnóstico (DDM): Diagnóstico en tiempo real de las conexiones de fibra para una detección temprana del deterioro de la señal óptica • Monitoreo de enlace: Detección de
flapping (aleteos) en los enlaces y conteos de errores del enlace para identificar malas conexiones y realizar los ajustes automáticamente con el fin de utilizar los enlaces que están en buenas condiciones • Reflectometría en el dominio del tiempo
(TDR): utilizada para localizar rupturas u otra discontinuidad en los cables de cobre
configuracion de Red
• Los puertos 10/100/1000 de auto negociación configuran automáticamente la velocidad del puerto y la configuración duplex
• Auto MDI/MDIX configura, transmite y recibe automáticamente las señales para compatibilizar con cableado recto o cruzado
• Cliente B00TP/DHCP con opción 60 permite la autoconfiguración del conmutador para un despliegue simplificado
• Relé DHCP para enviar al cliente solicitudes a un servidor DHCP • Protocolo de adyacencia de mapeo
Alcatel-Lucent (AMAP) para crear mapas de topología
• IEEE 802.1AB LLDP con extensiones MED para el descubrimiento de un dispositivo automatizado y aprovisionamiento de teléfonos IP
• Protocolo de registro múltiple VLAN (MVRP) y Protocolo de registro GARP VLAN (GVRP) para el podado VLAN que cumple con 802.1Q/1ak y la creación de VLAN dinámico
• Auto QoS para la administración del conmutador para el tráfico de teléfonos IP • El Protocolo de tiempo de red (NTP) para
sincronizar el tiempo en toda la red • Perfiles de Red Virtuales Dinamicos
(vNP) para automatizar el seguimiento de maquinas virtuales
Alcatel-Lucent OmniSwitch 6850E
Resilencia y alta disponibilidad
• Protección de Bucle Ethernet ITU-T G. 8032 diseñado para una protección cíclica y tiempos rápidos de convergencia (sub 50 ms) en topologías de bucle
• Protocolo de Árbol de expansión rápida de bucle (RRSTP) optimizado para una topología de bucle para proporcionar un tiempo de convergencia menor de 100 ms • El Protocolo de árbol de expansión
múltiple IEEE 802.1s (MSTP) abarca el Protocolo de árbol de expansión (STP) IEEE 802.1D y el Protocolo de árbol de expansión rápida IEEE 802.1w (RSTP) • Árbol de expansión Per-VLAN (PVST+) y
modo Alcatel-Lucent 1x1 STP
• Protocolo de control de agregación de enlace (LACP) IEEE 802.3ad y grupos LAG estáticos a través de los módulos • Enlace con redundancia inicial con
respaldo para la protección del sub-segundo enlace sin STP
• Protocolo de redundancia del enrutador virtual (VRRP) para proporcionar entornos ruteados altamente disponibles
• Detección de envío bidireccional (BFD) para la detección rápida de fallas y tiempos de re-convergencia reducidos en un ambiente ruteado
• Difusión, control desconocido de tormenta de difusión única y multidifusión
para evitar la degradación en todo el rendimiento del sistema
• Fuentes de alimentación redundantes e intercambiables sin desconexión en equipo encendido, módulos de transceptores que ofrecen servicio sin interrupción
• La imagen doble y la configuración doble de los archivos de almacenamiento proporcionan respaldo
• In Service Software Upgrade (ISSU) • Capacidad de apilamiento para
redundancia de chasis virtual. Respaldo al apilamiento a distancia de hasta 10 km resistente a fallos
• Proteccion de separacion de stack: Auto deteccion y recuperacion de la separacion de stacks. Creandose sub-stacks si es que algun enlace fallara. • WCCPv2 para redirección de flujo
de tráfico transparente y una mejor utilización de la banda ancha
Seguridad Avanzad
control de Acceso
• Marco guardián de acceso AOS para NAC integral basado en la política de usuario • Multi-cliente 802.1X de ajuste automático
y respaldo con multi-VLAN • Autenticación en base a MAC para
sistemas principales no 802.1x
• Autenticación con base en Internet (portal cautivo): portal de Internet personalizable que reside en el conmutador
• Autenticación IEEE 802.1X y basada en MAC, con movilidad de grupo y compatibilidad con VLAN “invitada” • El agente de verificación de integridad
del sistema principal (HIC) en cada conmutador lo convierte en un ejecutor de HIC y facilita el control del dispositivo terminal para cumplir con las políticas de la empresa. Respaldo a cuarentena y remedio según se requiera
• El Perfil de red del usuario (UNP) simplifica el NAC proporcionando de manera dinámica una configuración de políticas predefinidas para los clientes autenticados — VLAN, ACL, BW, HIC
• SSH para sesión CLI segura con
compatibilidad para infraestructura clave pública (PKI)
• Cliente TACACS+ permite autorizar y contabilizar la autenticación (AAA) con un servidor a distancia TACACS+
• RADIUS centralizado y autenticación de usuario del Protocolo de acceso a directorio ligero (LDAP)
• Microsoft Active Directory authentication snooping (Kerberos)
• Bring Your Own Device (BYOD) – Enables deployment of advanced, secure BYOD services in enterprise networks*:
on-boarding of Guest, IT/non-IT issued and silent devices; Restriction/Remediation of traffic from non-compliant devices. Uses RADIUS CoA to dynamically enforce User Network Profiles based on Authentication, Profiling, Posture check
of devices * Requiere Clearpass
contencion, monitoreo y cuarentena
• Respaldo al administrador de cuarentena OmniVista 2500 Alcatel-Lucent y VLAN cuarentena
• La seguridad del puerto aprendida (LPS) o el bloqueo de direcciones MAC asegura el acceso a red en los puertos de usuario o puertos troncales basados en la dirección MAC
• Monitoreo DHCP, DHCP IP y protección contra falsificación del Protocolo de resolución de dirección(ARP) • La detección de anomalía de tráfico
alojada (TAD) monitorea los patrones del tráfico común en la búsqueda de virus como gusanos y bien cierra el puerto o envía un informe al sistema de administración
• Detección de envenenamiento de ARP • Filtro de fuente IP como mecanismo
protector y efectivo frente a los ataques de ARP
• ACL para filtrar un tráfico no deseado, que incluya los ataques de denegación de servicio (DOS). Filtro en base a flujo en hardware (capa 1 a capa 4)
• Respaldo a la Protección de acceso a la red (NAP) Microsoft®
• El bloqueo de la Unidad de datos del protocolo de puente (BPDU) cierra automáticamente los puertos de usuario para evitar bucles de topología si se observa un paquete STP BPDU
• El dispositivo de protección de raíz STP evita que los dispositivos de frontera se conviertan en nodos de raíz STP. Mecanismo de seguridad LDP para detección y restricción de dispositivos maliciosos
• Mecanismo de seguridad LLDP para detección y restricción de dispositivos maliciosos
Redes convergentes
Poe
• La asignación PoE dinámica proporciona únicamente la alimentación necesaria mediante el dispositivo adherido hasta el total del presupuesto de energía para un consumo más eficiente
• Los modelos PoE respaldan los teléfonos IP Alcatel-Lucent y puntos de acceso WLAN, así como con cualquier dispositivo final que cumpla con la normativa IEEE 802.3af
• Prioridad PoE por puerto configurable y alimentación máxima para la asignación de la misma
• Negociacion Adicional de energia PoE usando LLDP. Potencia via MDI TLV
QoS
• Colas prioritarias: Ocho colas basadas en hardware por puerto para la administración QoS flexible
• Priorización de tráfico: QoS en base a flujo con priorización interna y externa (también conocida como remarcado) • Administración de ancho de banda:
Administración de ancho de banda en base a flujo, límite de velocidad de ingreso, configuración de velocidad de egreso por puerto
• Administración de cola: Algoritmos de programación configurables: Estricta cola de prioridad (SPQ), Turno rotativo ponderado (WRR) y Turno rotativo de déficit (DRR)
• Evasión de la congestión: Respaldo a la prevención de bloqueo y control de flujo de los primeros de la línea de un extremo a otro (E2E-HOL)
• Las políticas de red LLDP para la designación dinámica de VLAN-ID y prioridad de capa-2/capa-3 para teléfonos IP
• Auto QoS para tráfico de administración de conmutador, así como el tráfico de los teléfonos IP Alcatel-Lucent
• Servicios diferenciados para flujos del tipo VDI. Soporte de QoS en un toque para Citrix VDI
Red fluida para voz y video
• Detección, monitoreo y trackeo del protocolo SIP
• Provee información en tiempo real de las conversaciones contenidas en los paquetes SIP. Información tal como, perdida de paquetes, retraso, jitter, puntaje de MOS y Factor R.
• Perfiles para el trafico SIP, ofreciendo calidad de servicio y afinamiento de la prioridad para el procesamiento de un lado a otro de la red
Ruteo y multidifusion en capa 3
Ruteo iPv4
• VRF múltiple para la segmentación de red (en modo autónomo únicamente)
• Ruteo estático, Protocolo de información de ruteo (RIP) v1 y v2
• Primer camino más corto abierto (OSPF) v2, Sistema Intermedio a Sistema Intermedio (IS-IS), Protocolo de puerta de enlace de frontera (BGP) v4 • Encapsulamiento de ruteo genérico (GRE) y túnel IP/IP • Extensiones de reinicio normal para OSPF y BGP • VRRP v2 • Relé DHCP (incluyendo un relé UDP genérico) • ARP iPv6 routing • Ruteo estático • Protocolo de información de ruteo Próxima Generación (RIPng) • OSPF v3 • BGP v4 (con extensiones para ruteo IPv6) • Extensiones de reinicio normal para OSPF y BGP • IS-IS IPv6 • Ruteo de multiples topoligas en IS-IS (M-ISIS) • VRRP v3 • Protocolo para descubrimiento de vecinos (NDP) • DHCP relay para IPv6 iPv4/iPv6 multidifusion • Protocolo de administración de grupo de internet (IGMP) monitoreo v1/v2/v3 para tráfico de multidifusión optimizado • Multidifusión independiente de protocolo
- Modo escaso (PIM-SM)/ Multidifusión independiente de protocolo - Modo denso (PIM-DM)
• Protocolo de ruteo de multidifusión de vector a distancia (DVMRP), Descubrimiento del oyente de
multidifusión (MLD) monitoreo v1/v2 para tráfico de multidifusión optimizado
Acceso metro ethernet
• Servicios de Ethernet compatibles con puentes del proveedor IEEE 802.1ad (también conocido como Q-en-Q o apilamiento VLAN):
¬ VLAN Servicio (SVLAN) y VLAN Cliente (CVLAN) servicios de LAN transparentes ¬ Interfaz Ethernet red a red (NNI) y
servicios de interfaz de red de usuario (UNI)
¬ Punto de acceso de servicio (SAP), identificación de perfil
¬ Traducción y mapeo CVLAN a SVLAN • Ethernet OA&M que cumple con ITU
Y.1731 e IEEE 802.1ag versión 8.1 para falla de conectividad y administración de rendimiento e IEEE 802.3ah EFM para enlace OA&M
• Agente de seguro de servicio (SAA) para la validación del cumplimiento SLA
• Testeo del tipo CPE y herramientas de analisis para uso en aplicaciones de Metro Ethernet. Validando el nivel de servicio ofrecido a los clientes de manera sencilla • Agente intermediario del tipo TR-101
PPPoE que permite el tipo de acceso PPPoE
• Soporte del ruteo forzado basado en MAC de acuerdo al RFC 4562
• Funcionalidad de VLAN Privada para la segregacion del trafico de usuario • DHCP Opcion 82
• IPMVLAN para optimizer las respuestas de multidifusion en el borde, guardando recursos del Core
• Entrega Optimizada de los servicios de Ethernet
¬ Protección del Ancho de banda frente a saturacion de tráfico de video.
¬ Isolacion del trafico multidifusion de varios proveedores sobre la misma interface
• Certificado MEF 9 and 14
• Manejado por la consola Alcatel-Lucent 5620 Service Aware Manager
data center networking
• Perfiles de red Virtuales Dinamicos (vNP) • Alcatel-Lucent OmniVista™ 2500 Virtual
Machine Manager (VMM) and Virtual Network Profiles (vNP) integration
eStAndAReS SOPORtAdOS
estandares ieee
• IEEE 802.1D (STP) • IEEE 802.1p (CoS) • IEEE 802.1Q VLANs • IEEE 802.1ad Puentes de Proveedor (Q-in-Q/ apilamiento de VLAN) • IEEE 802.1ag• IEEE 802.1ak
(Protocolo de registro multiple de VLAN) • IEEE 802.1s MSTP • IEEE 802.1w RSTP • IEEE 802.1X Acceso a la red basado en puertos • IEEE 802.3i 10Base-T • IEEE 802.3u Fast Ethernet • IEEE 802.3x (Control de Flujo) • IEEE 802.3z Gigabit Ethernet • IEEE 802.3ab 1000Base-T • IEEE 802.3ac Etiquetamiento de VLAN • IEEE 802.3ad (Agregacion de Enlaces) • IEEE 802.3ae 10 G Ethernet • IEEE 802.3af Energia sobre Ethernet • IEEE 802.3at PoE Plus
estandares itu-t
• ITU-T G.8032: Draft (June 2008) Proteccion de Ethernet en Anillo • ITU-T Y.1731 OA&M manejo del performanceietF standards
iPv4 • RFC 2003 IP/IP Tunel • RFC 2784 GRE Tunel OSPF • RFC 1253/1850/2328 OSPF v2 and MIB • RFC 1587/3101 OSPF Opcion NSSA • RFC 1765 OSPF Database Overflow • RFC 2154 OSPF Firma MD5 • RFC 2370/3630 OSPF Opaque LSA • RFC 3623 OSPF Reinicio RiP • RFC 1058 RIP v1 • RFC 1722/1723/1724 /2453 RIP v2 and MIB • RFC 1812/2644 IPv4 Requerimientos de ruteo • RFC 2080 RIPng for IPv6Alcatel-Lucent OmniSwitch 6850E BgP • RFC 1269/1657 BGP v3 & v4 MIB • RFC 1403/1745 Interaccion BGP/OSPF • RFC 1771-1774/2842/2918/3392 BGP v4 • RFC 1965 BGP AS Confederaciones • RFC 1966 BGP Route Reflection • RFC 1997/1998 BGP Communities Attribute • RFC 2042 BGP New Attribute • RFC 2385 BGP MD5 Signature • RFC 2439 BGP Route Flap Damping • RFC 2545 BGP-4 Multiprotocol Extensions
for IPv6 Inter-Domain Routing • RFC 2796 BGP Route Reflection • RFC 2858 Multiprotocol Extensions for BGP-4 • RFC 3065 BGP AS Confederations iS-iS • RFC 1142 OSI IS-IS para dominio interno de protocolos de ruteo • RFC 1195 OSI IS-IS para ruteo • RFC 2763 Nombre dinamico de host • RFC 2966 Route Leaking • RFC 3719 Redes interoperables • RFC 3787 Redes interoperables usando IS-IS • RFC 5308 Ruteo IPv6 con IS-IS • RFC 5120 Ruteo de multiple topologia con IS-IS multidifusion iP • RFC 1075 DVMRP • RFC 1112 IGMP v1 • RFC 2236/2933 IGMP v2 and MIB • RFC 2362/4601 PIM-SM • RFC 2365 Multicast • RFC 2710 — Multicast Listener Discovery for IPv6 • RFC 2715/2932 Multicast Routing MIB • RFC 2934 PIM MIB for IPv4 • RFC 3376 IGMPv3 • RFC 4541 Consideraciones para IGMP y MLD snooping • RFC 5060 Protocol Independent Multicast MIB • RFC 5132 IP Multicast MIB • RFC 5240 PIM Bootstrap Router MIB iPv6 • RFC 1886/3596 DNS for IPv6 • RFC 2292/2553/3493/3542 IPv6 Sockets • RFC 2373/2374/3513/3587/4291 IPv6 Addressing • RFC 2460//2462/2464 Core IPv6 • RFC 2461 NDP • RFC 2463/2466/4443 ICMP v6 and MIB • RFC 2452/2454 IPv6 TCP/UDP MIB • RFC 2893/4213 IPv6 Transition Mechanisms • RFC 3056 IPv6 Tunneling • RFC 3542/3587 IPv6 • RFC 3595 TC for Flow Label • RFC 4007 IPv6 Scoped Address Architecture • RFC 4193 Unique Local IPv6 Unicast Addresses manejabilidad • RFC 854/855 Telnet and Telnet options • RFC 959/2640 FTP • RFC 1155/2578-2580 SMI v1 and SMI v2 • RFC 1157/2271 SNMP • RFC 1212/2737 MIB and MIB-II • RFC 1213/2011-2013 SNMP v2 MIB • RFC 1215 Convention for SNMP Traps • RFC 1350 TFTP Protocol • RFC 1573/2233/2863 Private Interface MIB • RFC 1643/2665 Ethernet MIB • RFC 1901-1908/3416-3418 SNMP v2c • RFC 2096 IP MIB • RFC 2131 DHCP server/client • RFC 2570-2576/3411-3415 SNMP v3 • RFC 2616 /2854 HTTP and HTML • RFC 2667 IP Tunneling MIB • RFC 2668/3636 IEEE 802.3 MAU MIB • RFC 2674 VLAN MIB • RFC 3414 User based Security model • RFC 4251 Secure Shell Protocol architecture • RFC 4252 The Secure Shell (SSH) Authentication Protocol • RFC 4878 OA&M Functions on Ethernet-Like Interfaces Seguridad • RFC 1321 MD5 • RFC 2104 HMAC Message Authentication • RFC 2138/2618/2865/2868/3575/2618
RADIUS Authentication and Client MIB • RFC 2139/2866/2867/2620 RADIUS
Accounting and Client MIB • RFC 2228 FTP Security Extensions • RFC 2267 Network Ingress Filtering • RFC 2284 PPP EAP • RFC 2869 RADIUS Extension • RFC 3579 RADIUS for EAP • RFC 3576 Dynamic Authorization Extensions to RADIUS QoS • RFC 896 Congestion Control • RFC 1122 Internet Hosts • RFC 2474/2475/2597/3168/3246 diffServ • RFC 2697 srTCM • RFC 2698 trTCM • RFC 3635 Pause Control Otros • RFC 768 UDP • RFC 791/894/1024/1349 IP and IP/ Ethernet • RFC 792 ICMP • RFC 793/1156 TCP/IP and MIB • RFC 826/903 ARP and Reverse ARP • RFC 919/922 Broadcasting internet datagram • RFC 925/1027 Multi LAN ARP/Proxy ARP • RFC 950 Subnetting • RFC 951 BOOTP • RFC 1151 RDP • RFC 1191/1981 Path MTU Discovery • RFC 1256 ICMP Router Discovery • RFC 1305/2030 NTP v3 and Simple NTP • RFC 1493 Bridge MIB • RFC 1518/1519 CIDR • RFC 1541/1542/2131/3396/3442 DHCP • RFC 1757/2819 RMON and MIB • RFC 2131/3046/3315/4649/6221 DHCP/ BootP Relay • RFC 2132 DHCP Options • RFC 2251 LDAP v3 • RFC 2338/3768/2787 VRRP and MIB • RFC 3021 Using 31-bit prefixes • RFC 3060 Policy Core • RFC 3176 sFlow • RFC 4562 MAC-Forced Forwarding • RFC 5880, 5881, 5882 BFD
inFORmAción PARA PedidO
table 4. OmniSwitch 6850e información de ordenamiento OS6850e nOn-POe BundleS
OS6850E24 OS6850E24D
OS6850E-24: Chasis de configuración fija Gigabit Ethernet L3 con 20 puertos RJ-45 10/100/1000 BaseT, 4 puertos combo y 2 puertos 10GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de
apilamiento o como conectores para OS6-XNI-U2. El paquete incluye fuente de alimentación de 126-W AC o 120-W DC, respectivamente.
OS6850E24X OS6850E24XD
OS6850E-24X: Chasis de configuración fija Gigabit Ethernet L3 con 20 puertos RJ-45 10/100/1000 BaseT, 4 puertos combo, 2 puertos SFP+ 10 GigE y 2 puertos 10GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de apilamiento o como conectores para OS6-XNI-U2. El paquete incluye fuente
de alimentación de 126-W AC o 120-W DC, repectivamente. OS6850E48
OS6850E48D
OS6850E-48: Chasis de configuración fija Gigabit Ethernet L3 con 44 puertos RJ-45 10/100/1000 BaseT, 4 puertos combo, 2 puertos 10GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de apilamiento o como conectores para OS6-XNI-U2. El paquete incluye fuente de alimentación de 126-W AC o 120-W DC, respectivamente.
OS6850E48X OS6850E48XD
OS6850E-48X: Chasis de configuración fija Gigabit Ethernet L3 con 46 puertos RJ-45 10/100/1000 BaseT, 2 puertos combo, 2 puertos SFP+ 10GigE y 2 puertos 10GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de apilamiento o como conectores para OS6-XNI-U2. El paquete incluye fuente de alimentación 126-W AC o 120-W DC
OS6850EU24X OS6850EU24XD
OS6850E-U24X: Chasis de configuración fija Gigabit Ethernet L3 en un factor de forma 1U con 22 puertos SFP GigE, 2 puertos combo, 2 puertos SFP+ 10 GigE y 2 puertos 10 GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de apilamiento o como conectores para OS6-XNI-U2. El paquete incluye fuente de alimentación de 126-W AC
Paquetes PoE OS6850E OS6850EP24
OS6850EP24H
OS6850E-P24: Chasis de configuración fija Gigabit Ethernet L3 con 20 puertos RJ-45 10/100/1000 BaseT PoE, 4 puertos combo y 2 puertos 10 GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de apilamiento o como onectores para OS6-XNI-U2. El paquete incluye fuente de alimentación de 360-W AC o 510-W AC, respectivamente.
PAQueteS nOn-POe OS6850e
OS6850EP24X OS6850EP24XH
OS6850E-P24X: Chasis de configuración fija Gigabit Ethernet L3 con 20 puertos RJ-45 10/100/1000 BaseT PoE, 4 puertos combo , 2 puertos SFP+ 10GigE y 2 puertos 10GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de apilamiento como conectores para OS6-XNI-U2. El paquete incluye fuente de alimentación de 360-W AC o 510-W AC, respectivamente.
OS6850EP48 OS6850EP48H
OS6850E-P48: Chasis de configuración fija Gigabit Ethernet L3 con 44 puertos RJ-45 10/100/1000 BaseT PoE, 4 puertos combo y 2 puertos 10GigE CX-4. Los puertos CX-4- pueden utilizarse como puertos de apilamiento o como conectores para OS6-XNI-U2. El paquete incluye fuente de alimentación de 360-W AC o 900-W AC, respectivamente
OS6850EP48X OS6850EP48XH
OS6850E-P48X: Chasis de configuración fija Gigabit Ethernet L3 con 46 puertos RJ-45 10/100/1000 BaseT PoE, 2 puertos combo (10/100/1000 BaseT o 1000BaseX), 2 puertos SFP+ 10GigE y 2 puertos 10 GigE CX-4. Los puertos CX-4 pueden utilizarse como puertos de apilamiento o como conectores para OS6 -XNI-U2 El paquete incluye fuente de alimentación de 360-W AC o 900-W AC, respectivamente. FUENTES DE ALIMENTACIÓN OS6850E
OS6850E-BP-D Fuente de alimentación modular de respaldo de 120 W DC. Suministra alimentación de respaldo a un conmutador no PoE. Se envía junto con cable de conexión para chasis
OS6850E-BP Fuente de alimentación modular de respaldo de 126 W AC. Suministra alimentación de respaldo a un conmutador no PoE. Se envía junto con cable de conexión para chasis y cable de alimentación específico del país
OS6850E-BPP Fuente de alimentación modular de respaldo de 360 W AC. Suministra sistema de respaldo y una alimentación PoE de hasta 240 W. Se envía junto con cable de conexión para chasis y cable de alimentación específico del país.
OS6850E-BPPH Fuente de alimentación modular de respaldo de 510 W AC. Suministra sistema de respaldo y una
alimentación PoE de hasta 390 W. Se envía junto con cable de conexión para chasis, cable de alimentación específico del país, panel de energía y bastidores para montaje.
OS6850E-BPPX Fuente de alimentación modular de respaldo de 900 W AC. Suministra sistema de respaldo y una
alimentación PoE de hasta 780 W. Se envía junto con cable de conexión para chasis, cable de alimentación específico del país, panel de energía y bastidores para montaje.
www.alcatel-lucent.com Alcatel, Lucent, Alcatel-Lucent y el logo de Alcatel-Lucent son marcas registradas de Alcatel-Lucent. Cualquier otra marca registrada es propiedad de sus respectivos dueños. La información que se presenta está sujeta a modificación sin previo aviso. Alcatel-Lucent no asume ninguna responsabilidad por la inexactitud del contenido de este documento.
FUENTE DE ALIMENTACION DE ESCRITORIO (BPS)
OS-BPS La plataforma de energía de reserva OmniSwitch (BPS). Protege contra la fuente de alimentación primaria y falla del circuito de CA. Respalda activamente hasta 8 dispositivos. Tiene total de 5 bahías de suministro de energía para dar cabida a un máximo de tres de alimentación PoE suministros (OS-BPS-P) y dos fuentes de alimentación del sistema 450W (OS-BPS-S). Por defecto el OS-BPS viene con una fuente de alimentación de CA 450 W
OS-BPS-S Fuente de alimentación modular de 450W AC para OmniSwitch BPS. Proporciona una copia de seguridad para la energía del sistema sólo
OS-BPS-P Modular Power Over Ethernet (PoE), fuente de alimentación de CA para OmniSwitch BPS. Proporciona hasta 1200 @ 110 V/2000 W @ 220V de alimentación
Plug-in Modules
OS6-XNI-U2 OS6850E Opcional 10 GigE módulo plugin. Soporta 2 puertos SFP + 10 GigE. Insertos en las cajas de apilamiento yOS6850E Software se conecta a los puertos CX-4 en la parte trasera del chasis OS6850E Software OS6850E
OS6850E-SW-AR OS6850E Enrutamiento avanzado software. Incluye soporte para los protocolos de enrutamiento IPv4 OSPFv2, BGPv4, PIM-SM/DM y DVMRP y soporte para el protocolo IPv6 Enrutamiento OSPFv3. Debe ser Pur-perseguido por separado
SeRViciO y ASiStenciA
garantía
Garantía de vida limitada de hardware: Garantía limitada para el propietario original y se otorgará hasta por 5 años luego del anuncio del fin de la liquidación del producto.
