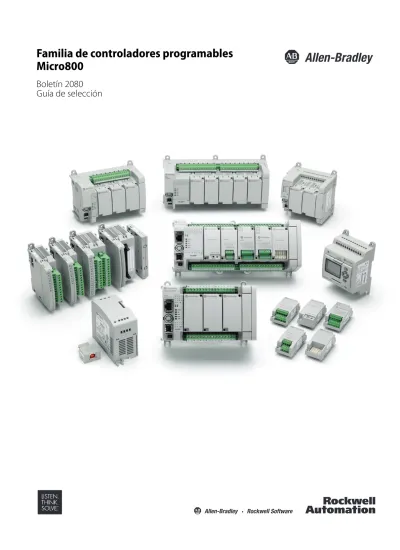

Familia de controladores programables Micro800. Boletín 2080 Guía de selección

(1)

Familia de controladores programables

Micro800

Boletín 2080

Guía de selección

(2)

Los equipos de estado sólido tienen características de operación distintas a las de los equipos electromecánicos. El documento Safety Guidelines for the Application, Installation and Maintenance of Solid State Controls (publicación SGI-1.1 disponible en la oficina de ventas local de Rockwell Automation o en línea en

http://rockwellautomation.com/literature) describe algunas diferencias importantes entre los equipos de estado sólido y los dispositivos electromecánicos de lógica cableada. Debido a esta diferencia y también a la amplia variedad de usos de los equipos de estado sólido, todas las personas responsables de aplicarlos primero deben asegurarse de la idoneidad de cada una de las aplicaciones concebidas con estos equipos.

Bajo ninguna circunstancia Rockwell Automation Inc. será responsable de daños indirectos o de consecuencia que resulten del uso o de la aplicación de este equipo.

Los ejemplos y los diagramas que aparecen en este manual se incluyen únicamente con fines ilustrativos. Debido a las muchas variables y a los numerosos requisitos relacionados con cualquier instalación en particular, Rockwell Automation, Inc., no puede hacerse responsable ni asumir obligaciones por el uso de equipos basado en ejemplos y diagramas.

Rockwell Automation, Inc., no asume ninguna obligación de patente con respecto al uso de información, circuitos, equipo o software descritos en este manual.

Se prohibe la reproducción total o parcial del contenido de este manual sin la autorización por escrito de Rockwell Automation, Inc.

Este manual contiene notas de seguridad en cada circunstancia en que se estimen necesarias.

Allen-Bradley, Rockwell Automation, Micro800, Micro810, Micro830, Micro850, Connected Components Workbench y TechConnect son marcas comerciales de Rockwell Automation, Inc. Las marcas comerciales no pertenecientes a Rockwell Automation son propiedad de sus respectivas empresas.

ADVERTENCIA

Identifica información acerca de prácticas o circunstancias que pueden provocar una explosión en un ambiente peligroso, lo cual podría producir lesiones personales o la muerte, daños materiales o pérdidas económicas.

IMPORTANTE Identifica información de suma importancia para la comprensión y aplicación correctas del producto.

ATENCIÓN

Identifica información acerca de prácticas o circunstancias que pueden causar: lesiones personales o la muerte, daños materiales o pérdidas económicas. Los mensajes de Atención le ayudan a identificar los peligros y a reconocer las consecuencias.

PELIGRO DE CHOQUE

Es posible que haya etiquetas sobre el equipo o en el interior del mismo (por ejemplo, en un variador o motor) para advertir sobre la posible presencia de voltajes peligrosos.

PELIGRO DE QUEMADURA

Es posible que haya etiquetas sobre el equipo o en el interior del mismo (por ejemplo, en un variador o motor) a fin de advertir sobre superficies que pueden alcanzar temperaturas peligrosas.

(3)

Seleccione un controlador Micro800

Los controladores Micro800™ están diseñados para máquinas autónomas de bajo

costo. Estos PLCs económicos y compactos están disponibles en factores de

formato diferentes según el número de puntos de E/S incorporados en la base,

con una gama de funciones diseñadas para satisfacer diferentes requisitos. La

familia Micro800 comparte el entorno de programación, los accesorios y los

componentes enchufables que permiten a los fabricantes de máquinas

personalizar el controlador para capacidades específicas.

Los controladores Micro810™ funcionan como un relé inteligente con salidas de

relé de alta corriente, pero con las capacidades de programación de un micro

PLC. Los controladores Micro810 se surten en un factor de formato de

12 puntos.

Los controladores Micro830™ están diseñados para aplicaciones de control de

máquina autónoma. Tienen capacidades flexibles de comunicación y E/S con

hasta cinco componentes enchufables. Vienen en factores de formato de 10, 16,

24 o 48 puntos.

Los controladores expandibles Micro850™ están diseñados para aplicaciones que

requieren más E/S digitales y analógicas o E/S analógicas de mayor rendimiento.

Pueden aceptar hasta cuatro E/S de expansión. Los controladores Micro850

incluyen opciones de conexión de comunicación adicionales mediante un puerto

10/100 Base-T Ethernet incorporado.

Varios controladores Micro830 y Micro850 aceptan posicionamiento básico a

través de salidas de tren de impulsos (PTO) incorporadas. Estos controladores

permiten configurar hasta seis contadores de alta velocidad (HSC), y seleccionar

(4)

entre nueve modos de operación de HSC. (Los HSC son compatibles con los

números de catálogo de Micro830 y Micro850, excepto en el

2080-LCxx-xxAWB. PTO solo es compatible con los números de catálogo de

Micro830 y Micro850 que terminan en BB o VB).

Esta guía de selección sirve para ayudar a identificar el controlador, los

componentes enchufables, las E/S de expansión y los accesorios correctos, según

sus requisitos.

Comparación de controladores Micro800

Seleccione un controlador Micro800 (vaya a la página 2)

Seleccione componentes enchufables y accesorios Micro800 (vaya a la página 37) 1 2 3

Seleccione un controlador Micro800

Seleccione E/S de expansión Micro850

(vaya a la página 25)

4

Características

Atributo Micro810 Micro830 Micro850

12 puntos 10 puntos 16 puntos 24 puntos 48 puntos 24 puntos 48 puntos

Puertos de comunicación, incorporados USB 2.0 (con adaptador de USB) USB 2.0 (no aislado)

Combinación de RS232/RS485 en serie no aislado

USB 2.0 (no aislado)

Combinación de RS232/RS485 en serie no aislado

Puerto 10/100 Base T Ethernet (RJ-45) Puerto de programación base USB 2.0 (con adaptador de USB).

Funciona con cualquier cable de impresora USB estándar.

USB 2.0 incorporado (no aislado).

Cualquier cable de impresora USB estándar funcionará

USB 2.0 incorporado (no aislado). Cualquier cable de impresora USB estándar funcionará

Puerto 10/100 Base T Ethernet (RJ-45) Puntos de E/S digitales base

(vea Número y tipos de entradas/salidas para catálogos Micro810, Micro830 y Micro850 en la página 5)

12 10 16 24 48 24 48

Canales de E/S analógicas base Cuatro entradas digitales de 24 VCC pueden configurarse como entradas analógicas de 0…10 V (modelos de entrada de CC solamente)

mediante módulos enchufables mediante módulos enchufables y E/S de expansión

Número base de módulos enchufables 0 2 2 3 5 3 5

(5)

Guía de selección de la familia de controladores programables Micro800 3

Tipos de accesorios o módulos enchufables aceptados

• Pantalla LCD con módulo de memoria de respaldo • Adaptador de USB

Todos los módulos enchufables (vea la página 37)

Tipos de E/S de expansión compatibles – – Todos los módulos de E/S de expansión (vea la página 25)

Fuente de alimentación eléctrica Opciones de 120/240 VCA y 12/24 VCC

La base tiene una fuente de alimentación de 24 VCC incorporada, y una fuente de alimentación opcional externa de 120/240 VCA disponible

Velocidad de instrucción básica 2.5 s por instrucción básica 0.30 s por instrucción básica Software Connected Components Workbench

(1) Para los controladores Micro830, el número máximo de E/S digitales supone que se usan componentes enchufables de E/S digitales de 8 puntos (por ejemplo, 2080-IQ4OB4) en todas las ranuras enchufables. Para los controladores Micro850, el número máximo de E/S digitales aceptado entre la base, los componentes enchufables y las E/S de expansión es 132.

Características

Atributo Micro810 Micro830 Micro850

12 puntos 10 puntos 16 puntos 24 puntos 48 puntos 24 puntos 48 puntos

Comparación de programación del controlador Micro800 (con Connected Components Workbench)

Atributo Micro810, 12 puntos Micro830, 10/16 puntos Micro830, 24 puntos Micro830, 48 puntos Micro850, 24 puntos Micro850, 48 puntos

Pasos del programa(1) 2 K 4 K 10 K 10 K 10 K 10 K

Bytes de datos 2 KB 8 KB 20 KB 20 KB 20 KB 20 KB

Lenguajes IEC 61131-3 Diagrama de lógica de escalera, diagrama de bloques de funciones, texto estructurado Bloques de funciones definidos por el usuario Sí

Punto flotante (coma flotante) 32 bits y 64 bits

Control de lazo PID Sí Sí

Protocolos de puerto serie incorporados Ninguno Maestro/esclavo Modbus, ASCII/Binario, servidor en serie CIP

(1) El cálculo aproximado del tamaño del programa y los datos es “típico” – los pasos del programa y las variables se crean dinámicamente. 1 paso de programa = 12 bits de datos. El número de bytes por instrucción puede variar considerablemente de programa a programa y de lenguaje de programación a lenguaje de programación.

Opciones de comunicación Micro800

Controlador Puerto de programación USB

Puerto serie incorporado, puerto serie enchufable

CIP en serie Modbus RTU Modbus/TCP EtherNet/IP ASCII/binario

Micro810 Sí (con adaptador) No

Micro830 Sí _Servidor(1)

(versión 2)

Maestro/esclavo No No Sí

Micro850 Sí _Servidor(1) Maestro/esclavo _Servidor(1) _Servidor(1) Sí

(6)

Requisitos de alimentación eléctrica del Micro800(1)

(1) Al configurar un sistema Micro800, verifique que el consumo total de alimentación eléctrica del controlador, los componentes enchufables y las E/S de expansión no exceda la capacidad de alimentación eléctrica de salida y la fuente de alimentación eléctrica usada. Vea Fuente de alimentación eléctrica externa (2080-PS120-240VAC) en la página 44 para obtener las especificaciones de fuente de alimentación eléctrica.

Controlador/módulo Requisitos de alimentación eléctrica

Micro810 de 12 puntos (con o sin LCD)

3 W (5 V A para módulo de CA)

Micro830 y Micro850

(sin componente enchufable/E/S de expansión) 10/16 puntos 24 puntos 48 puntos 5 W 8 W 11 W Módulos enchufables, cada uno 1.44 W E/S de expansión

(consumo de alimentación eléctrica del sistema)

2085-IQ16 2085-IQ32T 2085-IA8 2085-IM8 2085-OA8 2085-OB16 2085-OV16 2085-OW8 2085-OW16 2085-IF4 2085-IF8 2085-OF4 2085-IRT4 – – – – – – – – – – – – – 0.85 W 0.95 W 0.75 W 0.75 W 0.90 W 1.00 W 1.00 W 1.80 W 3.20 W 1.70 W 1.75 W 3.70 W 2.00 W

Comparación de E/S analógicas de los controladoresMicro800

Nivel de precisión analógica requerido Componente recomendado

Bajo Micro810 – 4 canales analógicos incorporados – 10-bits, no aisladas, entradas de 0…10 V – 2% de precisión con calibración de usuario – filtrado limitado

– cada canal compartido con entrada digital Mediano Micro830 (con componentes enchufables)

– 12 bits, no aisladas, 0…10 V, 0…20 mA – 1% de precisión, entradas y salidas – 14 bits, no aisladas, RTD/TC (1 °C de precisión) – 200 ms/ch, filtro de 50/60 Hz

Alto Micro850 (con E/S de expansión)

– entrada: 14 bits, aislada, 0…10 V, 4…20 mA

– 8 ms velocidad de actualización con o sin rechazo de 50/60 Hz – salida: 12 bits, aislada, –10…10 V, 0…20 mA

– ±0.5…±3.0 °C de precisión para entradas de termopar – ±0.2…±0.6 °C de precisión para entradas RTD

(7)

Número y tipos de entradas/salidas

Número y tipos de entradas/salidas para catálogos Micro810, Micro830 y Micro850

Familia de controlador

Catálogos Entradas Salidas Ent. analógica 0…10 V (compartida con ent. de CC) Compati-bilidad con PTO Compati-bilidad con HSC(1) 120 VCA 120 / 240 VCA 24 VCC/ VCA 12 VCC Relé 24 VCC surtidor 24 VCC drenador Micro810 2080-LC10-12QWB 8 4 4 2080-LC10-12AWA 8 4 2080-LC10-12QBB 8 4 4 2080-LC10-12DWD 8 4 4 Micro830 2080-LC30-10QWB 6 4 2 2080-LC30-10QVB 6 4 1 2 2080-LC30-16AWB 10 6 2080-LC30-16QWB 10 6 2 2080-LC30-16QVB 10 6 1 2 2080-LC30-24QWB 14 10 4 2080-LC30-24QVB 14 10 2 4 2080-LC30-24QBB 14 10 2 4 2080-LC30-48AWB 28 20 2080-LC30-48QWB 28 20 6 2080-LC30-48QVB 28 20 3 6 2080-LC30-48QBB 28 20 3 6 Micro850 2080-LC50-24AWB 14 10 2080-LC50-24QBB 14 10 2 4 2080-LC50-24QVB 14 10 2 4 2080-LC50-24QWB 14 10 4 2080-LC50-48AWB 28 20 2080-LC50-48QWB 28 20 6 2080-LC50-48QBB 28 20 3 6 2080-LC50-48QVB 28 20 3 6

(8)

Detalles de número de catálogo del Micro800

Software Connected

Components Workbench

Connected Components Workbench™ es el entorno de software de programación

y configuración para los controladores Micro800 y nuestros productos para

Connected Components. Simplifica la configuración y el uso y habilita

aplicaciones dentro de la gama de relé inteligente sencillo hasta control autónomo

de máquina.

Visite nuestro sitio web para obtener la información más actualizada sobre

productos, descargas y herramientas:

http://ab.rockwellautomation.com/Programmable-Controllers/Connected-Co

mponents-Workbench-Software

.

2080 – LC 30- 24 Q V B

Fuente de alimentación eléctrica A(1) = 120/240 VCA B = 24 VCC D(1) = 12 VCC Tipo de salida B = 24 VCC surtidor V = 24 VCC drenador W = Relé Número de boletín Base LC10 = Micro810 LC30 = Micro830 LC50 = Micro850 Número de E/S 10, 12(1), 16, 24, 48 Tipo de entrada A = 110 VCA o 110/220 VCA Q = 24 VCA/CC D(1) = 12 VCC (1) _{Disponible para Micro810 solamente.}

Atributo Básico

Entrega Descargar GRATIS desde la página web de Connected Components Workbench en

http://ab.rockwellautomation.com/Programmable-Controllers/Connected-Components-Workbench-Software. Opciones de embalaje Disponible en DVD, puede pedirse en la página web de Connected Components Workbench en

http://ab.rockwellautomation.com/Programmable-Controllers/Connected-Components-Workbench-Software. Características • Editores de LD, FBD y ST

• Bloques de funciones definidos por el usuario • No requiere activación

(9)

Seleccione un controlador Micro810

Como el componente más pequeño de la familia Micro800, el controlador

Micro810 está disponible en una versión de 12 puntos, con dos salidas de 8 A y

dos de 4 A que eliminan la necesidad de relés externos. El Micro810 incluye

bloques de función de relé inteligente incorporados que pueden configurarse

desde una pantalla LCD de 1.5 pulg. y teclado. Los bloques de funciones incluyen

las funciones Delay OFF/ON Timer, Time of Day, Time of Week y Time of Year

para aplicaciones que requieren un temporizador programable y control de

iluminación. La programación también puede realizarse mediante una descarga

de programa mediante un puerto de programación USB, usando el software

Connected Components Workbench.

Para ayudarle a seleccionar un controlador Micro810, consulte las

especificaciones para cada número de catálogo en la siguiente sección.

Número y tipos de entradas/salidas

Número de catálogo Alimentación eléctrica

Entradas Salidas Ent. analógica 0…10 V (compartido con ent. de CC) 120 VCA 240 VCA 12…24 VCC/VCA Relé SRC 24 VCC

2080-LC10-12QWB 24 VCC 8 4 4

2080-LC10-12AWA 120…240 VCA 8 4

2080-LC10-12QBB 12…24 VCC 8 4 4

(10)

Para obtener la tabla de vida útil de los relés, consulte la sección de

especificaciones del documento Micro810 User Manual, publicación

2080-UM001

.

Especificaciones(1)

Atributo 2080-LC10-12AWA 2080-LC10-12QWB 2080-LC10-12DWD 2080-LC10-12QBB

Número de E/S 8 entradas (4 digitales, 4 analógicas/digitales, configurables) 4 salidas

Dimensiones

alto x ancho x profundidad

91 x 75 x 59 mm (3.58 x 2.95 x 2.32 pulg.)

Rango de voltaje de suministro 85…263 VCC 20.4…26.4 VCC 10.8 V…13.2 VCC 11.4 V…26.4 VCC Rango de frecuencia de suministro

(fuente de CA)

47…63 Hz –

Rango de voltaje 100…240 VCA, 50/60 Hz 24 VCC Clase 2 12 VCC Clase 2 12/24 VCC Clase 2

Consumo de potencia 5 V A 3 W

Clasificación de E/S Entrada: 120…240 VCA Entrada: 24 VCC, 8 mA Entrada: 12 VCC, 8 mA Entrada: 24 VCC, 8 mA Salida: Relé 00 & 01: 8 A a 240 VCA, B300, R300, uso general

Relé 02 y 03: 4 A a 240 VCA, C300, R150, uso general

Salida: 24 VCC 1 A, 25 °C, 24 VCC 0.5 A 55 °C Temperatura de funcionamiento 0…55 °C (32…131 °F)

Peso de envío, aprox. 0.203 kg (0.448 lb)

Calibre de cable 0.32…2.1 mm2 (22…14 AWG), cable de cobre macizo o

0.32…1.3 mm2 (22…16 AWG), cable de cobre trenzado clasificación a 90 °C (194 °F) aislamiento máx. Categoría de cableado 2 – en puertos de señal

2 – en puertos de alimentación eléctrica Par de cableado 1.085 Nm (8 lb-pulg.)

Tipo de cable use conductores de cobre solamente Fusible, tipo Clasificación 250 V 3.15 A-RADIAL Clasificación de tipo de envolvente Cumple con las especificaciones de IP20 Código de temp. norteamericano T5

Longitud a pelar del aislamiento 7 mm (0.28 pulg.) Voltaje de aislamiento 250 V (continuos), tipo de

aislamiento reforzado, E/S a aux. y red, entradas a salidas. Tipo probado durante 60 seg., 3250 VCC, E/S a aux. y red, entradas a salidas

250 V (continuos), tipo de aislamiento reforzado, E/S a aux. y red, entradas a salidas Tipo probado durante 60 s a 720 VCC, entradas a aux y red, 3250 VCC salidas a aux. y red, entradas a salidas

50 V (continuos), tipo de aislamiento reforzado, E/S a aux. y red, entradas a salidas Tipo probado durante 60 s a 720 VCC, E/S a aux. y red, entradas a salidas

Ajuste de filtro de entrada de CA 16 ms para todas las entradas incorporadas

(En Connected Components Workbench, vaya a la ventana Embedded I/O configuration para reconfigurar el ajuste del filtro para cada grupo de entrada)

(11)

Seleccione un controlador Micro830

El controlador Micro830 permite la integración de hasta cinco módulos

enchufables. Los módulos enchufables permiten a los fabricantes de máquinas

personalizar los controladores para aumentar la funcionalidad. Esto también

ofrece bloques de terminales extraíbles (la mayoría de modelos) y comunicación

simplificada mediante el puerto serie.

Los controladores incluyen:

• hasta seis entradas de contador de alta velocidad (HSC)

(1)

• HSC de 100 kHz de velocidad disponible en modelos de 24 VCC

• hasta tres salidas de tren de impulsos (PTO) incorporadas para posicionamiento básico

(2)

• Interrupciones de entrada de alta velocidad

• Protocolo Modbus RTU (puerto serie)

• CIP en serie para permitir una integración estricta con PanelView Component

• Programación de USB incorporada y puerto serie (RS232/485)

• Ranuras enchufables para personalizar de acuerdo a las necesidades

Para ayudarle a seleccionar un controlador Micro830, consulte las

especificaciones para cada número de catálogo en la siguiente sección.

(1) Los HSC son compatibles con los números de catálogo de Micro830 y , excepto en el 2080-LC30-xxAWB. (2) PTO es compatible con los números de catálogo de Micro830 que terminan en BB o VB solamente.

(12)

Entradas y salidas

Características generales de los controladores Micro830

Controladores Micro830 – Número y tipo de entradas/salidas

Número de catálogo Entradas Salidas Compatibili-dad con PTO

Compatibili-dad con HSC(1) 120 VCA 24 VCC/VCA Relé 24 V

drenador 24 V surtidor 2080-LC30-10QWB 6 4 2 2080-LC30-10QVB 6 4 1 2 2080-LC30-16AWB 10 6 2080-LC30-16QWB 10 6 2 2080-LC30-16QVB 10 6 1 2 2080-LC30-24QBB 14 10 2 4 2080-LC30-24QVB 14 10 2 4 2080-LC30-24QWB 14 10 4 2080-LC30-48AWB 28 20 2080-LC30-48QBB 28 20 3 6 2080-LC30-48QVB 28 20 3 6 2080-LC30-48QWB 28 20 6

(1) Número máximo de HSC compatibles.

Atributo 10 puntos 2080-LC30-10QWB 2080-LC30-10QVB 16 puntos 2080-LC30-16AWB 2080-LC30-16QWB 2080-LC30-16QVB 24 puntos 2080-LC30-24QWB 2080-LC30-24QVB 2080-LC30-24QBB 48 puntos 2080-LC30-48AWB 2080-LC30-48QWB 2080-LC30-48QVB 2080-LC30-48QBB Número de E/S 10 (6 entradas, 4 salidas) 16 (10 entradas, 6 salidas) 24 (14 entradas, 10 salidas) 48 (28 entradas, 20 salidas) Dimensiones, alto x ancho x

profundidad 90 x 100 x 80 mm (3.54 x 3.94 x 3.15 pulg.) 90 x 100 x 80 mm (3.54 x 3.94 x 3.15 pulg.) 90 x 150 x 80 mm (3.54 x 5.91 x 3.15 pulg.) 90 x 230 x 80 mm (3.54 x 9.06 x 3.15 pulg.) Peso de envío, aprox. 0.302 kg (0.666 lb) 0.302 kg (0.666 lb) 0.423 kg (0.933 lb) 0.725 kg (1.60 lb) Temperatura de funcionamiento –20…65 °C (–4…149 °F)

Calibre de cable _{0.14…2.5 mm}2_{(26…14 AWG) cable de cobre macizo o} 0.14…1.5 mm2 (26…16 AWG)cable de cobre trenzado con clasificación a 90 °C (194 °F) aislamiento máx.

0.2…2.5 mm2 (24…14 AWG) cable de cobre macizo o 0.2…2.5 mm2 (24…14 AWG) cable de cobre trenzado con clasificación a 90 °C (194 °F) aislamiento máx.

Categoría de cableado(1) 2 – en puertos de señal; 2 – en puertos de alimentación eléctrica Tipo de cable Use conductores de cobre solamente

Par de apriete del tornillo de terminales

0.6 Nm (4.4 lb-pulg.) máx.

(13)

Controladores Micro830, controladores de 10 y 16 puntos

Consumo de potencia 7.88 W 12.32 W 18.2 W

Rango de voltaje de la fuente de alimentación eléctrica

20.4…26.4 VCC Clase 2 Longitud a pelar del aislamiento 7 mm (0.28 pulg.)

Clasificación de tipo de envolvente Cumple con las especificaciones de IP20 Código de temp. norteamericano T4

(1) Utilice esta información sobre las categoría de conductores para planificar la instalación de conductores. Consulte el documento Pautas de cableado y conexión a tierra de equipos de automatización industrial, publicación

1770-4.1. Atributo 10 puntos 2080-LC30-10QWB 2080-LC30-10QVB 16 puntos 2080-LC30-16AWB 2080-LC30-16QWB 2080-LC30-16QVB 24 puntos 2080-LC30-24QWB 2080-LC30-24QVB 2080-LC30-24QBB 48 puntos 2080-LC30-48AWB 2080-LC30-48QWB 2080-LC30-48QVB 2080-LC30-48QBB

Especificaciones generales – Controladores de 10 puntos

Atributo 2080-LC30-10QWB 2080-LC30-10QVB

Tipo de circuito de entrada 12/24 V, drenador/surtidor (estándar) 24 V, drenador/surtidor (alta velocidad)

Tipo de circuito de salida Relé Transistor drenador de 24 VCC estándar y de alta velocidad Compatibilidad con interrupción

de entrada de evento

Sí

Clasificación de E/S Entrada 24 VCC, 8.8 mA Salida 2 A, 240 VCA, uso general

Entrada 24 VCC, 8.8 mA

Salida 2 A, 24 VCC, 1 A por punto (temperatura del aire circundante 30 °C)

24 VCC, 0.3 A por punto (temperatura del aire circundante 65 °C) Voltaje de aislamiento 250 V (continuos), tipo de aislamiento reforzado, salidas a aux. y red,

entradas a salidas

Tipo probado durante 60 s a 720 VCC, entradas a aux y red, 3250 VCC salidas a aux. y red, entradas a salidas

50 V (continuos), tipo de aislamiento reforzado, E/S a aux. y red, entradas a salidas

Tipo probado durante 60 s a 720 VCC, E/S a aux. y red, entradas a salidas

(14)

Controladores de 24 puntos Micro830

Atributo 2080-LC30-16AWB 2080-LC30-16QWB 2080-LC30-16QVB

Tipo de circuito de entrada 120 VCA 12/24 V, drenador/surtidor (estándar) 24 V, drenador/surtidor (alta velocidad)

Tipo de circuito de salida Relé Transistor drenador de 12/24 VCC estándar y de alta velocidad

Compatibilidad con interrupción de entrada de evento

Sí

Clasificación de E/S Entrada 120 VCA, 16 mA Salida 2 A, 240 VCA, uso general

Entrada 24 VCC, 8.8 mA Salida 2 A, 240 VCA, uso general

Salida 24 VCC, 1 A por punto (temperatura del aire circundante 30 °C)

24 VCC, 0.3 A por punto (temperatura del aire circundante 65 °C)

Voltaje de aislamiento 250 V (continuos), tipo de aislamiento reforzado, salidas a aux. y red, entradas a salidas 2080-LC30-16AWB: Tipo probado durante 60 seg. a 3250 VCC, E/S a aux. y red, entradas a salidas

2080-LC30-16QWB: Tipo probado durante 60 s a 720 VCC, entradas a aux. y red, 3250 VCC, salidas a aux. y red, entradas a salidas

Clasificación de servicio de piloto C300, R150 –

Atributo 2080-LC30-24QWB 2080-LC30-24QVB 2080-LC30-24QBB

Tipo de circuito de entrada 24 VCC drenador/surtidor estándar y alta velocidad

Tipo de circuito de salida Relé 24 VCC drenador estándar y de alta velocidad

24 VCC surtidor estándar y de alta velocidad

Sí

Clasificación de E/S Entrada 24 VCC, 8.8 mA Salida 2 A, 240 VCA, uso general

Salida 24 VCC, Clase 2, 1 A por punto (temperatura del aire circundante 30 °C) 24 VCC, Clase 2, 0.3 A por punto (temperatura del aire circundante 65 °C)

(15)

Controladores de 48 puntos Micro830

Voltaje de aislamiento 250 V (continuos), tipo de aislamiento reforzado, salidas a aux. y red, entradas a salidas

Tipo probado durante 60 s a 720 VCC, entradas a aux y red, 3250 VCC salidas a aux. y red, entradas a salidas

Clasificación de servicio de piloto

C300, R150 (2080-LC30-24QWB solamente) – Especificaciones generales – Controladores de 24 puntos

Atributo 2080-LC30-24QWB 2080-LC30-24QVB 2080-LC30-24QBB

Atributo 2080-LC30-48AWB 2080-LC30-48QWB 2080-LC30-48QVB 2080-LC30-48QBB

Tipo de circuito de entrada

120 VCA 24 VCC drenador/surtidor estándar y alta velocidad

Sí, entradas 0…15 solamente

Clasificación de E/S Entrada 120 VCA, 16 mA Salida 2 A, 240 VCA, so general Entrada 24 VCC, 8.8 mA Salida 2 A, 240 VCA, so general Entrada 24 VCC, 8.8 mA

Salida 24 VCC, 1 A por punto (temperatura del aire circundante 30 °C) 24 VCC, 0.3 A por punto (temperatura del aire circundante 65 °C) Clasificación de servicio

de piloto

C300, R150 –

Voltaje de aislamiento 250 V (continuos), tipo de aislamiento reforzado, salidas a aux. y red, entradas a salidas Tipo probado durante 60 s a 3250 VCC E/S a aux. y red, entradas a salidas

250 V (continuos), tipo de aislamiento reforzado, salidas a aux. y red, entradas a salidas Tipo probado durante 60 s a 720 VCC, entradas a aux y red, 3250 VCC salidas a aux. y red, entradas a salidas

(16)

Para obtener la tabla de vida útil de los relés, consulte la sección de

especificaciones del documento Micro830 and Micro850 User Manual,

publicación

2080-UM002

.

Cables de puerto serie incorporados

Tabla de selección de cables de puerto serie incorporados

Conectores Longitud Nº de cat. Conectores Longitud Nº de cat.

Mini DIN de 8 pines a Mini DIN de 8 pines 0.5 m

(1.5 pies) 1761-CBL-AM00

(1) Mini DIN de 8 pines a conector D de 9 pines 0.5 m

(1.5 pies) 1761-CBL-AP00 (1)

Mini DIN de 8 pines a Mini DIN de 8 pines 2 m (6.5 pies) _{1761-CBL-HM02}(1) Mini DIN de 8 pines a conector D de 9 pines 2 m (6.5 pies) _{1761-CBL-PM02}(1) Mini DIN de 8 pines a bloque de terminales

RS-485 de 6 pines

30 cm (11.8 pulg.)

1763-NC01 serie A

(17)

Seleccione un controlador Micro850

Los controladores Micro850 son ideales para aplicaciones que requieren más E/S

digitales y analógicas o E/S analógicas de mayor rendimiento. Estos controladores

pueden aceptar hasta cuatro E/S de expansión. Vienen con factor de formato de

24 puntos y 48 puntos con un puerto Ethernet incorporado.

Los controladores Micro850 incluyen:

• Compatibilidad con E/S de expansión

• Hasta seis entradas de contador de alta velocidad (HSC)

(1)

• HSC de 100 kHz de velocidad disponible en modelos de 24 VCC

• Hasta tres salidas de tren de impulsos (PTO) incorporadas

(2)

para posicionamiento básico

• Interrupciones de entrada de alta velocidad

• Protocolo Modbus RTU (puerto serie)

• Compatibilidad con servidor Modbus/TCP

• Compatibilidad con EtherNet/IP servidor

• CIP en serie (servidor)

• Programación de USB incorporada y puerto serie (RS232/485)

• Puerto 10/100 Base-T Ethernet (RJ45) incorporado

• Ranuras enchufables para personalizar de acuerdo a las necesidades

Como ayuda para seleccionar un controlador Micro850, vea las siguientes

especificaciones.

Un controlador Micro850 con una fuente de alimentación eléctrica, módulos enchufables y cuatro módulos de E/S de expansión conectados

(1) Los HSC son compatibles con los números de catálogo de Micro850, excepto en el 2080-LC50-xxAWB. (2) PTO es compatible con los números de catálogo de Micro850 que terminan en BB o VB solamente.

(18)

Controladores de 24 puntos Micro850

Controladores Micro850 – Número y tipo de entradas y salidas

Número de catálogo Entradas Salidas Compatibili-dad con PTO

Compatibili-dad con HSC(1)

(1) Número máximo de HSC compatibles.

120 VCA 24 VCC/ VCA Relé 24 V drenador 24 V surtidor 2080-LC50-24AWB 14 10 2080-LC50-24QBB 14 10 2 4 2080-LC50-24QVB 14 10 2 4 2080-LC50-24QWB 14 10 4 2080-LC50-48AWB 28 20 2080-LC50-48QBB 28 20 3 6 2080-LC50-48QVB 28 20 3 6 2080-LC50-48QWB 28 20 6

Especificaciones generales – 2080-LC50-24AWB, 2080-LC50-24QWB, 2080-LC50-24QVB, 2080-LC50-24QBB

Número de E/S 24 (14 entradas, 10 salidas) Dimensiones, alto x ancho x

profundidad

90 x 158 x 80 mm (3.54 x 6.22 x 3.15 pulg.) Peso de envío, aprox. 0.423 kg (0.933 lb)

(19)

Calibre de cable

Categoría de cableado(1) 2 – en puertos de señal 2 – en puertos de señal 2 – en puertos de comunicación Tipo de cable Use conductores de cobre solamente Par de apriete del tornillo de

terminales

0.6 Nm (4.4 lb-pulg.) máx.

(con un destornillador plano de 2.5 mm (0.10 pulg.)) Tipo de circuito de entrada 24 VCC drenador/surtidor estándar y alta velocidad

24 VCC surtidor estándar y de alta velocidad Consumo de potencia 28 W

Rango de voltaje de la fuente de alimentación eléctrica

20.4…26.4 VCC Clase 2 Clasificación de E/S Entrada 120 VCA 16 mA

Salida 2 A, 240 VCA, 24 VCA

Entrada 24 V, 8.8 mA Salida 2 A, 240 VCA, 24 VCC

Entrada 24 V, 8.8 mA

Salida 24 VCC, Clase 2, 1 A por punto (temperatura del aire circundante 30 °C)

24 VCC, Clase 2, 0.3 A por punto (temperatura del aire circundante 65 °C)

Voltaje de aislamiento 250 V (continuos), tipo de aislamiento reforzado, salida a aux. y red, entradas a salidas.

Tipo probado durante 60 seg. a 3250 VCC, salida a aux. y red, entradas a salidas

150 V (continuos), tipo de aislamiento reforzado, entrada a aux. y red. Tipo probado durante 60 seg. a 1950 VCC, entrada a aux. y red

250 V (continuos), tipo de aislamiento reforzado, E/S a aux. y red, entradas a salidas. Tipo probado durante 60 seg. a 3250 VCC, salida a aux. y red, entradas a salidas. 50 V (continuos), tipo aislamiento reforzado, entrada a aux. y red Tipo probado durante 60 s a 720 VCC, entradas a aux. y red.

50 V (continuos), tipo de aislamiento reforzado, E/S a aux. y red, entradas a salidas.

Tipo probado durante 60 seg., a 720 VCC, E/S a aux. y red, entradas a salidas.

Clasificación de servicio de piloto C300, R150 – Longitud a pelar del aislamiento 7 mm (0.28 pulg.)

Clasificación de tipo de envolvente Cumple con las especificaciones de IP20 Código de temp. norteamericano T4

(1) Utilice esta información sobre las categoría de conductores para planificar la instalación de conductores. Consulte el documento Pautas de cableado y conexión a tierra de equipos de automatización industrial, publicación 1770-4.1.

Mín. Máx.

Macizo _{0.2 mm}2 _{(24 AWG)} _{2.5 mm}2 _{(14 AWG)} clasificado a 90 °C (194 °F ) aislamiento máx. Trenzado _{0.2 mm}2 _{(24 AWG)} _{2.5 mm}2 _{(14 AWG)}

Especificaciones de entrada de CC – 2080-LC50-24QBB, 2080-LC50-24QVB, 2080-LC50-24QWB

Atributo Entrada de CC de alta velocidad (entradas 0…7)

Entrada de CC estándar (entradas 8 y superiores)

Número de entradas 8 6

Categoría de voltaje 24 V drenador/surtidor Grupo de entradas al

aislamiento del backplane

Verificado por una de las siguientes pruebas dieléctricas: 720 VCC durante 2 s 50 VCC voltaje de funcionamiento (aislamiento reforzado IEC Clase 2) Rango de voltajes en estado

activado

16.8…26.4 VCC a 65 °C (149 °F) 16.8…30.0 VCC a 30 °C (86 °F)

10…26.4 VCC a 65 °C (149 °F) 10…30.0 VCC a 30 °C (86 °F) Voltaje de estado desactivado 5 VCC, máx.

(20)

Corriente de estado desactivado

1.5 mA, máx. Corriente de estado activado 5.0 mA a 16.8 VCC, mín.

7.6 mA a 24 VCC, nom. 12.0 mA a 30 VCC, máx. 1.8 mA a 10 VCC, mín. 6.15 mA a 24 VCC, nom. 12.0 mA a 30 VCC, máx. Impedancia nominal 3 k 3.74 k

Compatibilidad de entrada IEC Tipo 3

Especificaciones de entrada de CA – 2080-LC50-24AWB

Atributo Valor Número de entradas 14 Voltaje de estado activado 79 VCA, mín. 132 VCA, máx. Corriente de estado activado 5 mA, mín. 16 mA, máx. Frecuencia de entrada 50/60 Hz, nom.

47 Hz, mín. 63 Hz, máx. Voltaje de estado desactivado 20 VCA a 120 VCA, máx. Corriente de estado desactivado 2.5 mA a 120 VCA, máx. Corriente de entrada al

momento del arranque

250 mA a 120 VCA, máx. Constante de tiempo de

retardo de corriente de entrada al momento del arranque máx. 22 ms Compatibilidad de entrada IEC Tipo 3 Especificaciones de entrada de CC – 2080-LC50-24QBB, 2080-LC50-24QVB, 2080-LC50-24QWB

Atributo Entrada de CC de alta velocidad (entradas 0…7)

Especificaciones de salidas

Atributo 2080-LC50-24QWB, 2080-LC50-24AWB 2080-LC50-24QVB, 2080-LC50-24QBB Salida de relé Salida de alta velocidad

(salidas 0…1)

Salida estándar (Salidas 2 y superiores)

Número de salidas 10 2 8

Voltaje de salida, mín. 5 VCC, 5 VCA 10.8 VCC 10 VCC Voltaje de salida, máx. 125 VCC, 265 VCA 26.4 VCC 26.4 VCC Corriente de carga, mín. 10 mA

Corriente de carga, continua, máx.

Consulte Clasificaciones de contactos de relé en la página 19

100 mA (operación de alta velocidad) 1.0 A a 30 °C

0.3 A a 65 °C (operación estándar)

1.0 A a 30 °C

0.3 A a 65 °C (operación estándar) Corriente de sobretensión, por

punto

Consulte Clasificaciones de contactos de relé en la

página 19 4.0 A durante 10 ms cada 1 s a 30 °C; cada 2 s a 65 °C (1)

Corriente, por común, máx. 5 A – –

Tiempo de activación/ Tiempo de desactivación, máx.

10 ms 2.5 s 0.1 ms

1 ms

(21)

Para obtener la tabla de vida útil de los relés, consulte la sección de

especificaciones del documento Micro830 and Micro850 User Manual,

publicación

2080-UM002

.

Clasificaciones de contactos de relé

Voltaje máx. Amperes Amperes en régimen permanente

Voltamperes Cierre Apertura Cierre Apertura

120 VCA 15 A 1.5 A 2.0 A 1800 V A 180 V A 240 VCA 7.5 A 0.75 A 24 VCC 1.0 A 1.0 A 28 V A 125 VCC 0.22 A Especificaciones ambientales Atributo Valor

Temperatura de funcionamiento IEC 60068-2-1 (prueba Ad, funcionamiento en frío), IEC 60068-2-2 (prueba Bd, funcionamiento con calor seco), IEC 60068-2-14 (prueba Nb, funcionamiento con choque térmico): –20…65 °C (–4…149 °F)

Temperatura del aire circundante, máx.

65 °C (149 °F)

Temperatura, fuera de operación IEC 60068-2-1 (Prueba Ab, sin empaquetar, fuera de operación, en frío), IEC 60068-2-2 (Prueba Bb, sin empaquetar, fuera de operación, calor seco), IEC 60068-2-14 (Prueba Na, sin empaquetar, fuera de operación, choque térmico): –40…85 °C (–40…185 °F)

Humedad relativa IEC 60068-2-30 (prueba Db, en calor húmedo sin empaquetar): 5…95% sin condensación

Vibración IEC 60068-2-6 (prueba Fc, en funcionamiento): 2 g a 10…500 Hz

Choque en funcionamiento IEC 60068-2-27 (Prueba Ea, choque sin empaquetar): 25 g

Choque, fuera de operación IEC 60068-2-27 (Prueba Ea, choque sin empaquetar): Montaje DIN: 25 g Montaje en PANEL: 35 g Emisiones CISPR 11 Grupo 1, Clase A Inmunidad a descargas electrostáticas (ESD) IEC 61000-4-2: 6 kV descargas de contacto 8 kV descargas aéreas Inmunidad a RF radiada IEC 61000-4-3:

10 V/m con 1 kHz onda senoidal, 80% modulación de amplitud, desde 80…2000 MHz

10 V/m con 200 Hz, 50% impulso, 100% modulación de amplitud a 900 MHz 10 V/m con 200 Hz, 50% impulso, 100% modulación de amplitud a 1890 MHz 10 V/m con 1 kHz onda senoidal, 80% modulación de amplitud desde 2000…2700 MHz

Inmunidad a EFT/B IEC 61000-4-4:

±2 kV a 5 kHz en puertos de alimentación eléctrica ±2 kV a 5 kHz en los puertos de señal

±1 kV a 5 kHz en los puertos de comunicación Inmunidad a sobretensiones

transitorias

IEC 61000-4-5:

±1 kV entre una línea y otra (modo diferencial) y ±2 kV entre línea y tierra (modo común) en puertos de alimentación eléctrica

±1 kV entre una línea y otra (modo diferencial) y ±2 kV entre línea y tierra (modo común) en puertos de señal

±1 kV entre línea y tierra (modo común) en puertos de comunicación Inmunidad a RF conducida IEC 61000-4-6:

10 V valor eficaz con 1 kHz onda senoidal, 80% modulación de amplitud desde 150 kHz…80 MHz

(22)

Homologaciones

Certificación (cuando el producto contiene la marca)(1)

Valor

c-UL-us Equipo de control industrial en lista de UL y certificado para los EE.UU. y Canadá. Vea el archivo UL E322657.

En lista de UL para lugares peligrosos Clase I, División 2, Grupos A, B, C, D, certificado para los EE.UU. y Canadá. Vea el archivo UL E334470.

CE Directiva 2004/108/EC EMC de la Unión Europea, compatible con: EN 61326-1; med./control/lab., requisitos industriales EN 61000-6-2; inmunidad industrial

EN 61000-6-4; emisiones industriales

EN 61131-2; controladores programables (Cláusula 8, Zona A y B) Directiva de bajo voltaje 2006/95/EC de la Unión Europea, compatible con:

EN 61131-2; controladores programables (Cláusula 11) C-Tick Ley de Radiocomunicaciones Australianas, conforme a:

AS/NZS CISPR 11; emisiones industriales

EtherNet/IP Cumplimiento con la normativa de ODVA probada según especificaciones de EtherNet/IP

KC Registro Coreano de equipos de difusión y comunicaciones, en cumplimiento con: Artículo 58-2 de la Ley de ondas de radio, cláusula 3

(1) Vaya al vínculo Product Certification en http://www.rockwellautomation.com/products/certification para obtener información sobre las declaraciones de conformidad, certificados y otros detalles de certificación.

(23)

Controladores de 48 puntos Micro850

Número de E/S 48 (28 entradas, 20 salidas) Dimensiones, alto x ancho x

profundidad

90 x 238 x 80 mm (3.54 x 9.37 x 3.15 pulg.) Peso de envío, aprox. 0.725 kg (1.60 lb)

Calibre de cable

Categoría de cableado(1) 2 – en puertos de señal 2 – en puertos de señal 2 – en puertos de comunicación Tipo de cable Use conductores de cobre solamente Par de apriete del tornillo de

terminales

0.4…0.5 Nm (3.5…4.4 lb-pulg.) (con un destornillador plano de 0.6 x 3.5 mm)

Tipo de circuito de entrada 120 VCA 24 VCC drenador/surtidor estándar y alta velocidad

Consumo de potencia 33 W Rango de voltaje de la fuente de alimentación eléctrica

20.4…26.4 VCC Clase 2 Clasificación de E/S Entrada 120 VCA, 16 mA

Salida 2 A, 240 VCA, 2 A, 24 VCC

Entrada 24 VCC, 8.8 mA Salida 2 A, 240 VCA, 2 A, 24 VCC

Salida 24 VCC, 1 A por punto (temperatura del aire circundante 30 °C)

24 VCC, 0.3 A por punto (temperatura del aire circundante 65 °C) Longitud a pelar del

aislamiento

7 mm (0.28 pulg.) Clasificación de tipo de

envolvente

Cumple con las especificaciones de IP20 Clasificación de servicio de

piloto

C300, R150 –

Mín. Máx.

Macizo _{0.2 mm}2 _{(24 AWG)} _{2.5 mm}2 _{(14 AWG)} clasificado a 90 °C (194 °F ) aislamiento máx. Trenzado _{0.2 mm}2 _{(24 AWG)} _{2.5 mm}2 _{(14 AWG)}

(24)

Voltaje de aislamiento 250 V (continuos), tipo de aislamiento reforzado, salida a aux. y red, entradas a salidas

Tipo probado durante 60 s a 3250 VCC, salida a aux. y red, entradas a salidas. 150 V (continuos), tipo aislamiento reforzado, entrada a aux. y red Tipo probado durante 60 s a 1950 VCC, entrada a aux. y red.

Tipo probado durante 60 s a 3250 VCC Salida a aux. y red, entradas a salidas. 50 V (continuos), tipo aislamiento reforzado, entrada a aux. y red Tipo probado durante 60 s a 720 VCC, entradas a aux. y red

Tipo probado durante 60 s a 720 VCC, E/S a aux. y red, entradas a salidas.

Código de temp. norteamericano

T4

Especificaciones de entrada

Atributo 2080-LC50-48AWB 2080-LC50-48QWB / 2080-LC50-48QVB / 2080-LC50-48QBB Entrada de 120 VCA Entrada de CC de alta velocidad

(entradas 0…11)

Número de entradas 28 12 16

Grupo de entradas al aislamiento del backplane

Verificado por las siguientes pruebas dieléctricas: 1950 VCA durante 2 s 150 V voltaje de funcionamiento (aislamiento reforzado IEC Clase 2)

Verificado por las siguientes pruebas dieléctricas: 720 VCC durante 2 s 50 VCC voltaje de funcionamiento (aislamiento reforzado IEC Clase 2)

Categoría de voltaje 110 VCA 24 VCC drenador/surtidor Rango de voltajes de funcionamiento 132 V, 60 Hz CA máx. 16.8…26.4 VCC a 65 °C (149 °F)

16.8…30.0 VCC a 30 °C (86 °F)

10…26.4 VCC a 65 °C (149 °F) 10…30.0 VCC a 30 °C (86 °F) Voltaje de estado desactivado, máx. 20 VCA 5 VCC

Corriente en estado desactivado, máx. 1.5 mA 1.5 mA

Corriente de estado activado, mín. 5 mA a 79 VCA 5.0 mA a 16.8 VCC 1.8 mA a 10 VCC Corriente en estado activado, nom. 12 mA a 120 VCA 7.6 mA a 24 VCC 6.15 mA a 24 VCC Corriente en estado activado, máx. 16 mA a 132 VCA 12.0 mA a 30 VCC

Impedancia nominal 12 k a 50 Hz

10 k a 60 Hz 3 k 3.74 k

Compatibilidad de entrada IEC Tipo 3 Corriente máxima de entrada al momento del arranque

250 mA a 120 VCA –

Frecuencia de entrada, máx. 63 Hz –

Atributo 2080-LC50-48AWB / 2080-LC50-48QWB 2080-LC50-48QVB / 2080-LC50-48QBB Salida de relé Salida de alta velocidad

(salidas 0 a 3)

Número de salidas 20 4 16

Voltaje de salida, mín. 5 VCC, 5 VCA 10.8 VCC 10 VCC Voltaje de salida, máx. 125 VCC, 265 VCA 26.4 VCC 26.4 VCC Corriente de carga, mín. 10 mA

Corriente de carga, máx. 2.0 A 100 mA (operación de alta velocidad) 1.0 A a 30 °C

0.3 A a 65 °C (operación estándar)

1.0 A a 30 °C

0.3 A a 65 °C (operación estándar) Corriente de sobretensión, por

punto

Consulte Clasificaciones de contactos de relé en la

página 19 4.0 A durante 10 ms cada 1 s a 30 °C; cada 2 s a 65 °C (1) Especificaciones generales – 2080-LC50-48AWB, 2080-LC50-48QWB, 2080-LC50-48QVB, 2080-LC50-48QBB

(25)

Para obtener la tabla de vida útil de los relés, consulte la sección de

especificaciones del documento Micro830 and Micro850 User Manual,

publicación

2080-UM002

.

Corriente, por común, máx. 5 A – –

Tiempo de activación/ Tiempo de desactivación, máx.

10 ms 2.5 s 0.1 ms

1 ms

(1) Se aplica para operación de uso general únicamente. No se aplica para operación de alta velocidad.

Atributo 2080-LC50-48AWB / 2080-LC50-48QWB 2080-LC50-48QVB / 2080-LC50-48QBB Salida de relé Salida de alta velocidad

(salidas 0 a 3)

Clasificaciones de contactos de relé

Voltaje máx. Amperes Amperes en régimen permanente

Voltamperes Cierre Apertura Cierre Apertura

120 VCA 15 A 1.5 A 2.0 A 1800 V A 180 V A 240 VCA 7.5 A 0.75 A 24 VCC 1.0 A 1.0 A 28 V A 125 VCC 0.22 A Especificaciones ambientales Atributo Valor Temperatura de funcionamiento

IEC 60068-2-1 (prueba Ad, funcionamiento en frío), IEC 60068-2-2 (prueba Bd, funcionamiento con calor seco), IEC 60068-2-14 (prueba Nb, funcionamiento con choque térmico): –20…65 °C (–4…149 °F)

Temperatura del aire circundante, máx.

65 °C (149 °F) Temperatura, fuera de

operación

IEC 60068-2-1 (Prueba Ab, sin empaquetar, fuera de operación, en frío), IEC 60068-2-2 (Prueba Bb, sin empaquetar, fuera de operación, calor seco), IEC 60068-2-14 (Prueba Na, sin empaquetar, fuera de operación, choque térmico): –40…85 °C (–40…185 °F)

Humedad relativa IEC 60068-2-30 (prueba Db, en calor húmedo sin empaquetar): 5…95% sin condensación

Vibración IEC 60068-2-6 (prueba Fc, en funcionamiento): 2 g a 10…500 Hz

Choque en funcionamiento IEC 60068-2-27 (Prueba Ea, choque sin empaquetar): 25 g

Choque, fuera de operación IEC 60068-2-27 (Prueba Ea, choque sin empaquetar): Montaje DIN: 25 g Montaje en PANEL: 35 g Emisiones CISPR 11 Grupo 1, Clase A Inmunidad a descargas electrostáticas (ESD) IEC 61000-4-2: 4 kV descargas de contacto 8 kV descargas aéreas Inmunidad a RF radiada IEC 61000-4-3:

10 V/m con 1 kHz onda senoidal, 80% modulación de amplitud desde 80…2000 MHz 10 V/m con 200 Hz, 50% impulso, 100% modulación de amplitud a 900 MHz 10 V/m con 200 Hz, 50% impulso, 100% modulación de amplitud a 1890 MHz 10 V/m con 1 kHz onda senoidal, 80% modulación de amplitud desde 2000…2700 MHz

(26)

Inmunidad a EFT/B IEC 61000-4-4:

±2 kV a 5 kHz en puertos de alimentación eléctrica ±2 kV a 5 kHz en los puertos de señal

±1 kV a 5 kHz en los puertos de comunicación Inmunidad a

sobretensiones transitorias

IEC 61000-4-5:

±1 kV entre una línea y otra (modo diferencial) y ±2 kV entre línea y tierra (modo común) en puertos de alimentación eléctrica

±1 kV entre una línea y otra (modo diferencial) y ±2 kV entre línea y tierra (modo común) en puertos de señal

±1 kV entre línea y tierra (modo común) en puertos de comunicación Inmunidad a RF conducida IEC 61000-4-6:

10 V valor eficaz con 1 kHz onda senoidal, 80% modulación de amplitud desde 150 kHz…80 MHz Homologaciones Certificación (cuando el producto contiene la marca)(1) Valor

c-UL-us Equipo de control industrial en lista de UL y certificado para los EE.UU. y Canadá. Vea el archivo UL E322657.

En lista de UL para lugares peligrosos Clase I, División 2, Grupos A, B, C, D, certificado para los EE.UU. y Canadá. Vea el archivo UL E334470.

CE Directiva 2004/108/EC EMC de la Unión Europea, compatible con: EN 61326-1; med./control/lab., requisitos industriales EN 61000-6-2; inmunidad industrial

EN 61000-6-4; emisiones industriales

EN 61131-2; controladores programables (Cláusula 8, Zona A y B) Directiva de bajo voltaje 2006/95/EC de la Unión Europea, compatible con:

EN 61131-2; controladores programables (Cláusula 11) C-Tick Ley de Radiocomunicaciones Australianas, conforme a:

AS/NZS CISPR 11; emisiones industriales

EtherNet/IP Cumplimiento con la normativa ODVA probada según especificaciones de EtherNet/IP.

KC Registro Coreano de equipos de difusión y comunicaciones, en cumplimiento con: Artículo 58-2 de la Ley de ondas de radio, cláusula 3.

(1) Vaya al vínculo Product Certification en http://www.rockwellautomation.com/products/certification para obtener información sobre las declaraciones de conformidad, certificados y otros detalles de certificación.

Especificaciones ambientales

(27)

Seleccione las E/S de expansión Micro850

Los módulos expansores de E/S 2085 proporcionan una funcionalidad superior

en un paquete compacto y de bajo costo. Una variedad de módulos digitales y

analógicos complementan y amplían las capacidades de los controladores

Micro850 al maximizar la flexibilidad del número y tipo de E/S.

Los módulos de E/S de expansión Micro850 incluyen módulos discretos de alta

densidad y módulos de E/S analógicas, incluyendo un modulo RTD de alta

precisión y de termopar.

Hay módulos de salida de estado sólido disponibles, los cuales se recomiendan

para reducir el ruido de conmutación y para aplicaciones que requieren más ciclos

de conmutación que relés. Las salidas triac están disponibles para cargas de CA.

Las salidas de transistores drenador y surtidor están disponibles para cargas de

CC.

La siguiente sección proporciona la lista de módulos de E/S de expansión

Micro850 y sus especificaciones.

Módulos de E/S de expansión Micro850

Número de catálogo Tipo Descripción

2085-IA8 Discreto Entrada de 8 puntos, 120 VCA 2085-IM8 Discreto Entrada de 8 puntos, 240 VCA 2085-OA8 Discreto Salida triac de 8 puntos, 120/240 VCA

2085-IQ16 Discreto Entrada drenador/surtidor de 16 puntos, 12/24 VCC 2085-IQ32T Discreto Entrada drenador/surtidor de 32 puntos, 12/24 VCC 2085-OV16 Discreto Salida transistor drenador de 16 puntos, 12/24 VCC 2085-OB16 Discreto Salida transistor surtidor de 16 puntos, 12/24 VCC 2085-OW8 Discreto Salida de relé de 8 puntos, CA/CC

2085-OW16 Discreto Salida de relé de 16 puntos, CA/CC

(28)

Expansión de E/S discretas

2085-IF8 Analógico _{Entrada de voltaje/corriente aislada}(2)_{de 14 bits, de 8 canales} 2085-OF4 Analógico _{Salida de voltaje/corriente aislada}(2)_{de 12 bits, de 4 canales} 2085-IRT4 Especiales _{Módulo de entrada aislada de RTD y TC}(2)_{de 16 bits, de 4}

canales

2085-ECR(1) Terminación Terminación de bus 2085

(1) La terminación de bus 2085-ECR siempre debe estar en el último módulo del sistema, si un módulo de E/S de expansión está conectado al sistema.

(2) Se refiere al aislamiento del cableado del lado del campo al controlador, no al aislamiento de canal a canal.

Módulo de entrada drenador/surtidor de CC 2085-IQ16 y 2085-IQ32T(1)

Atributo 2085-IQ16 2085-IQ32T

Número de entradas 16 drenador/surtidor 32 drenador/surtidor Dimensiones, alto x ancho x

profundidad

44.5 x 90 x 87 mm (1.75 x 3.54 x 3.42 pulg.) Peso de envío, aprox. 220 g (7.76 oz.) Consumo de corriente de bus,

máx.

170 mA a 5 VCC 190 mA a 5 VCC

Calibre de cable _{Cable de cobre macizo o trenzado de 0.25…2.5 mm}2_{(22…14 AWG) con clasificación} de 75 °C (167 °F ) o mayor, aislamiento de 1.2 mm (3/64 pulg.) máx.

Categoría de cableado(2) 2 – en los puertos de señal Par de apriete del tornillo de

terminales, máx.

0.5…0.6 Nm (4.4…5.3 lb-pulg.)(3) Tipo de circuito de entrada 24 VCA/CC drenador/surtidor

Disipación de energía, total 4.5 W 7 W Fuente de alimentación

eléctrica

24 VCC

Indicadores de estado 16 indicadores amarillos 32 indicadores amarillos Voltaje de aislamiento 50 V (continuos), tipo de aislamiento reforzado, canal a sistema

Tipo probado a 720 VCC durante 60 s Clasificación de tipo de

envolvente

Cumple con las especificaciones de IP20 Código de temp. norteamericano T4 Rango de voltajes de funcionamiento 10…30 VCC, Clase 2 21.6…26.4 VCA, Clase 2

Vea Curva de reducción del régimen nominal para el 2085-IQ16 y Curva de reducción del régimen nominal para el 2085-IQ32T en la página 27

Voltaje de estado desactivado, máx.

5 VCC Módulos de E/S de expansión Micro850

(29)

Curva de reducción del régimen nominal para el 2085-IQ16

Curva de reducción del régimen nominal para el 2085-IQ32T

Corriente en estado desactivado, máx.

1.5 mA 1.2 mA

Corriente de estado activado, mín.

1.8 mA a 10 VCC Corriente en estado activado,

nom.

6.0 mA a 24 VCC 5.2 mA a 24 VCC Corriente en estado activado,

máx. 8.0 mA a 30 VCC 7.0 mA a 30 VCC Impedancia de entrada, máx. 3.9 k 4.6 k Compatibilidad de entrada IEC Tipo 3 Tipo 1

(1) Cumple con las especificaciones de entrada de 24 VCC IEC tipo 1

(3) Los tornillos de retención del bloque de terminales extraíble deben apretarse a mano. No deben apretarse usando una herramienta motorizada.

Módulo de entrada drenador/surtidor de CC 2085-IQ16 y 2085-IQ32T(1)

Atributo 2085-IQ16 2085-IQ32T

30 26.4 30°C 65°C Input voltage (V) 45302 Temp Voltaje de entrada (V) Temp

Módulo de salida de CC 2085-OV16 drenador y 2085-OB16 surtidor

Atributo 2085-OV16 2085-OB16

Número de salidas 16 drenadoras 16 surtidoras Rango de voltajes de

funcionamiento

10…30 VCC Voltaje de estado activado, mín. 10 VCC Voltaje de estado activado, nom. 24 VCC Voltaje de estado activado, máx. 30 VCC Corriente en estado activado,

máx. 0.5 A a 30 VCC, por salida 8 A, por módulo 30 26.4 32 24 30°C 65°C 18 24 Input voltage (V) 45301 Number of inputs Voltaje de entrada (V) Número de entradas

Curva de reducción del régimen nominal para el 2085-IQ16

(30)

Dimensiones, alto x ancho x profundidad

44.5 x 90 x 87 mm (1.75 x 3.54 x 3.42 pulg.) Peso de envío, aprox. 220 g (7.76 oz) Consumo de corriente de bus,

máx.

200 mA a 5 VCC

Calibre de cable _{Cable de cobre macizo o trenzado de 0.25…2.5 mm}2_{(22…14 AWG) con} clasificación de 75 °C (167 °F ) o mayor, aislamiento de 1.2 mm (3/64 pulg.) máx. Categoría de cableado(1) 2 – en los puertos de señal

Par de apriete del tornillo de terminales, máx.

0.5…0.6 Nm (4.4…5.3 lb-pulg.)(2)

Tipo de circuito de salida 24 VCC drenador 24 VCC surtidor Disipación de energía, total 5 W

Fuente de alimentación eléctrica 24 VCC, Clase 2

Indicadores de estado 16 indicadores amarillos de canal

Voltaje de aislamiento 50 V (continuos), tipo de aislamiento reforzado, canal a sistema Tipo probado a 720 VCA durante 60 s

Clasificación de tipo de envolvente

Cumple con las especificaciones de IP20 Código de temp. norteamericano T4

Módulo de entrada/salida de CA 2085-IA8, 2085-IM8, 2085-OA8

Atributo 2085-IA8 2085-IM8 2085-OA8

Número de entradas 8 Dimensiones, alto x ancho x profundidad

28 x 90 x 87 mm (1.10 x 3.54 x 3.42 pulg.) Peso de envío, aprox. 140 g (4.93 oz.) Consumo de corriente de bus,

máx.

5 VCC, 150 mA 5 VCC, 180 mA Calibre de cable _{Cable de cobre macizo o trenzado de 0.25…2.5 mm}2_{(22…14 AWG) con}

clasificación de 75 °C (167 °F ) o mayor, aislamiento de 1.2 mm (3/64 pulg.) máx. Longitud a pelar del aislamiento 10 mm (0.39 pulg.)

Categoría de cableado(1) 2 – en los puertos de señal Tipo de cable Cobre

0.5…0.6 Nm (4.4…5.3 lb-pulg.)(2) Tipo de circuito de

entrada/salida

Entrada de 120 VCA Entrada de 240 VCA Salida de 120 V/240 VCA Fuente de alimentación eléctrica 120 VCA 240 VCA 120 V/240 VCA Disipación de energía, total 2.36 W 2.34 W 5.19 W Clasificación de tipo de

envolvente

Cumple con las especificaciones de IP20 Módulo de salida de CC 2085-OV16 drenador y 2085-OB16 surtidor

(31)

Indicadores de estado 8 indicadores amarillos Voltaje de aislamiento 150 V (continuos), tipo

de aislamiento reforzado, canal a sistema Tipo probado a 1950 VCC durante 60 s

240 V (continuos), tipo de aislamiento reforzado, canal a sistema

Tipo probado a 3250 VCC durante 60 s

Código de temp. norteamericano T4

Especificaciones de entrada – 2005-IA8 y 2085-IM8

Atributo 2085-IA8 2085-IM8

Número de entradas 8

Categoría de voltaje 120 VCA 240 VCA Rango de voltajes de

funcionamiento

74…120 VCA 159…240 VCA Voltaje de estado desactivado,

máx.

20 VCA 40 VCA

Corriente en estado desactivado, máx.

2.5 mA Corriente de estado activado, mín.

5.0 mA a 74 VCA 4.0 mA a 159 VCA Corriente en estado activado,

máx.

12.5 mA a 120 VCA 7.0 mA a 240 VCA Impedancia de entrada, máx. 22.2 k

Corriente máxima de entrada al momento del arranque

450 mA Tiempo de filtro de entrada

De desactivado a activado De activado a desactivado

< 20 ms

Cumplimiento normativo para tipo IEC

Tipo 3

Especificaciones de salida – 2085-OA8

Atributo 2085-OA8

Número de entradas 8

Categoría de voltaje 120 V/230 VCA Rango de voltajes de funcionamiento 120…240 VCA Voltaje de salida, mín. 85 VCA Voltaje de salida, máx. 240 VCA Corriente en estado desactivado, máx. 2.5 mA Corriente de estado activado, mín. 10 mA por salida Corriente en estado activado, máx. 0.5 A por salida Corriente en estado activado, por módulo,

máx.

4 A Caída de voltaje en estado desactivado, máx. 1.5 VCA a 0.5 A

2.5 VCA a 10 mA

Módulo de entrada/salida de CA 2085-IA8, 2085-IM8, 2085-OA8

(32)

Fusible Sin protección. Se recomienda un fusible con la clasificación apropiada para proteger la salidas.

Retardo de señal de salida De desactivado a activado De activado a desactivado

9.3 ms para 60 Hz, 11 ms para 50 Hz 9.3 ms para 60 Hz, 11 ms para 50 Hz Corriente de sobretensión, máx. 5 A

Módulo de salida de relé 2085-OW8 y 2085-OW16

Atributo 2085-OW8 2085-OW16

Número de salidas 8, relé 16, relé Dimensiones, alto x ancho

x profundidad

28 x 90 x 87 mm (1.10 x 3.54 x 3.42 pulg.)

44.5 x 90 x 87 mm (1.75 x 3.54 x 3.42 pulg.) Peso de envío, aprox. 140 g (4.93 oz.) 220 g (7.76 oz.)

Calibre de cable _{Cable de cobre macizo o trenzado de 0.25…2.5 mm}2_{(22…14 AWG) con clasificación de} 75 °C (167 °F ) o mayor, aislamiento de 1.2 mm (3/64 pulg.) máx.

Longitud del aislamiento a pelar

10 mm (0.39 pulg.)

Categoría de cableado(1)

2 – en los puertos de señal Tipo de cable Cobre

0.5…0.6 Nm (4.4…5.3 lb-pulg.)(2)

(2) Los tornillos de retención del bloque de terminales extraíble deben apretarse a mano. No deben apretarse usando una herramienta

Consumo de corriente de bus, máx. 5 VCC, 120 mA 24 VCC, 50 mA 5 VCC, 160 mA 24 VCC, 100 mA Corriente de carga, máx. 2 A Disipación de energía, total 2.72 W 5.14 W Contacto de relé, (0.35 factor de potencia)

Carga mínima, por punto 10 mA por punto Fuga en estado

desactivado, máx.

1.5 mA

Indicadores de estado 8 indicadores amarillos 16 indicadores amarillos Voltaje de aislamiento 240 V (continuos), tipo de aislamiento reforzado, canal a sistema

Tipo probado a 3250 VCC durante 60 s Clasificación de servicio de

piloto

C300, R150 Clasificación de tipo de

envolvente

Cumple con las especificaciones de IP20 Código de temp.

norteamericano

T4

Especificaciones de salida – 2085-OA8

Atributo 2085-OA8

Volts máx. Amperes Amperes Voltamperes Cierre Apertura Continuos Cierre Apertura

120 VCA 15 A 1.5 A 2.0 A 1800 V A 180 V A 240 VCA 7.5 A 0.75 A

24 VCC 1.0 A 1.0 A 28 V A 125 VCC 0.22 A

(33)

E/S de expansión analógicas

Módulos de entrada y salida analógica 2085-IF4, 2085-IF8, 2085-OF4

Atributo 2085-IF4 2085-OF4 2085-IF8

Número de E/S 4 8

Dimensiones, alto x ancho x profundidad

28 x 90 x 87 mm (1.1 x 3.54 x 3.42 pulg.)

44.5 x 90 x 87 mm (1.75 x 3.54 x 3.42 pulg.) Peso de envío, aprox. 140 g (4.93 oz.) 220 g (7.76 oz.) Consumo de corriente de bus, máx. 5 VCC, 100 mA 24 VCC, 50 mA 5 VCC, 160 mA 24 VCC, 120 mA 5 VCC, 110 mA 24 VCC, 50 mA

Calibre de cable _{Cable de cobre macizo o trenzado de 0.25…2.5 mm}2_{(22…14 AWG) con clasificación} de 75 °C (167 °F ) o mayor, aislamiento de 1.2 mm (3/64 pulg.) máx.

Categoría de cableado(1)

2 – en los puertos de señal Tipo de cable Blindado

Par de apriete del tornillo de terminales

0.5…0.6 Nm (4.4…5.3 lb-pulg.)(2)

Disipación de energía, total 1.7 W 3.7 W 1.75 W Clasificación de tipo de

envolvente

Cumple con las especificaciones de IP20 Indicadores de estado 1 indicador de

diagnóstico verde 1 indicador de diagnóstico verde 1 indicador de diagnóstico verde

8 indicadores de error rojos Voltaje de aislamiento 50 V (continuos), tipo de aislamiento reforzado, canal a sistema y canal a canal.

Tipo probado a 720 VCC durante 60 s Código de temp.

norteamericano

T4

Especificaciones de entrada – 2085-IF4 y 2085-IF8

Atributo 2085-IF4 2085-IF8

Número de entradas 4 8

Resolución Voltaje Corriente

14 bits (13 bits más bit de signo) 1.28 mV/cnt unipolar; 1.28 mV/cnt bipolar 1.28 A/cnt

Formato de datos Justificación a la izquierda, 16 bits, complemento a 2 Tipo de conversión SAR

Tasa de actualización < 2 ms por canal habilitado sin rechazo de 50 Hz/60 Hz, < 8 ms para todos los canales

8 ms con rechazo de 50 Hz/60 Hz

Tiempo de respuesta a paso hasta 63% 4…60 ms sin rechazo de 50 Hz/60 Hz – depende del número de canales habilitados y del ajuste del filtro

600 ms con rechazo 50 Hz/60 Hz Terminal de corriente de entrada,

configurable por el usuario

4…20 mA (predeterminado) 0…20 mA

Terminal de voltaje de entrada, configurable por el usuario

±10 V 0…10 V

Impedancia de entrada Terminal de voltaje >1 M Terminal de corriente <100 

(34)

Precisión absoluta ±0.10% escala total a 25 ° C

Deriva de precisión con temperatura Terminal de voltaje – 0.00428% escala total/ °C Terminal de corriente – 0.00407% escala total/ °C Calibración requerida Calibrado en la fábrica. No acepta calibración del cliente. Sobrecarga, máx. 30 V continuos o 32 mA continuos, un canal a la vez. Diagnósticos de canal Sobrerrango o bajo rango o condición de circuito abierto según

informe de bit

Especificaciones de salida – 2085-OF4

Atributo 2085-OF4

Número de salidas 4 Resolución

Voltaje Corriente

12 bits unipolar; 11 bits más signo bipolar 2.56 mV/cnt unipolar; 5.13 mV/cnt bipolar 5.13 A/cnt

Formato de datos Justificación a la izquierda, 16 bits, complemento a 2 Tiempo de respuesta a paso hasta 63% 2 ms

Velocidad de conversión, máx. 2 ms por canal Terminal de corriente de salida,

configurable por el usuario

0 mA de salida hasta que el módulo está configurado 4…20 mA (predeterminado)

0…20 mA Terminal de voltaje de salida, configurable

por el usuario

±10 V 0…10 V Carga de corriente en salida de voltaje,

máx.

3 mA Precisión absoluta

Terminal de voltaje Terminal de corriente

0.133% escala total a 25 °C o mejor 0.425% escala total a 25 °C o mejor Deriva de precisión con temperatura Terminal de voltaje – 0.0045% escala total/° C

Terminal de corriente – 0.0069% escala total/° C Carga resistiva en salida de mA 15…500 ohm a 24 VCC

Especificaciones de entrada – 2085-IF4 y 2085-IF8
