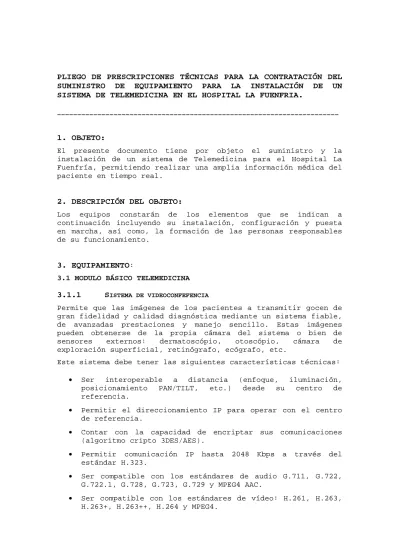

PLIEGO DE PRESCRIPCIONES TÉCNICAS PARA LA CONTRATACIÓN DEL SUMINISTRO DE EQUIPAMIENTO PARA LA INSTALACIÓN DE UN SISTEMA DE TELEMEDICINA EN EL HOSPITAL LA FUENFRIA.

______________________________________________________________________

1. OBJETO:

El presente documento tiene por objeto el suministro y la instalación de un sistema de Telemedicina para el Hospital La Fuenfría, permitiendo realizar una amplia información médica del paciente en tiempo real.

2. DESCRIPCIÓN DEL OBJETO:

Los equipos constarán de los elementos que se indican a continuación incluyendo su instalación, configuración y puesta en marcha, así como, la formación de las personas responsables de su funcionamiento.

3. EQUIPAMIENTO

3.1 MODULO BÁSICO TELEMEDICINA

3.1.1 S

Permite que las imágenes de los pacientes a transmitir gocen de gran fidelidad y calidad diagnóstica mediante un sistema fiable, de avanzadas prestaciones y manejo sencillo. Estas imágenes pueden obtenerse de la propia cámara del sistema o bien de sensores externos: dermatoscópio, otoscópio, cámara de exploración superficial, retinógrafo, ecógrafo, etc.

Este sistema debe tener las siguientes características técnicas:

• Ser interoperable a distancia (enfoque, iluminación, posicionamiento PAN/TILT, etc.) desde su centro de referencia.

• Permitir el direccionamiento IP para operar con el centro de referencia.

• Contar con la capacidad de encriptar sus comunicaciones (algoritmo cripto 3DES/AES).

• Permitir comunicación IP hasta 2048 Kbps a través del estándar H.323.

• Ser compatible con los estándares de audio G.711, G.722, G.722.1, G.728, G.723, G.729 y MPEG4 AAC.

• Ser compatible con los estándares de vídeo: H.261, H.263, H.263+, H.263++, H.264 y MPEG4.

• Poseer entrada de vídeo S-video y vídeo compuesto.

• Salidas de video: 2 salidas de S-vídeo, una salida de vídeo compuesto, una salida RGB y una salida IR para cámara de documentos

• Entradas de audio: 2 entradas de micrófono y dos entradas de línea (RCA) y una entrada para micrófono interno.

• Sensor de imagen: cámara CCD mínimo 1/4 pulgada con hasta 6 posiciones programables.

• Referencia temporal: hasta 60 campos por segundo, programable de 5 en 5.

• Resolución mínima: CIF (352X288) y 4CIF (704X576) en estándar H263.

• Velocidad de cuadro: hasta 30 cuadros por segundo (fps).

• Enfoque automático/manual y compensación de backlight.

• Iris automático.

• Zoom óptico y digital.

• Capacidad de realizar audioconferencias con teléfonos convencionales.

• Cancelador de eco.

• Ranura de memory stick para almacenamiento de imágenes.

Además debe incluir:

• Micrófono inalámbrico para evitar cables y facilitar los movimientos de los usuarios.

• Pantalla TFT de 20 pulgadas.

3.1.2 E

T

La estación de trabajo debe contar con las siguientes características técnicas:

• Memoria RAM: DDR de 1GB

• Disco duro SCSI con capacidad mínima de 80 GB, 15.000 Rpm, U320/M

• Grabadora de DVD de velocidad rápida

• Tarjeta de red 10/100/1000 Gigabit Ethernet

• Slot PCI

Software de telemedicina con las siguientes funciones:

• Manejo del electrocardiógrafo.

• Gestión y representación de los datos facilitados por el monitor de signos vitales.

• Captura, almacenamiento y transmisión de las imágenes adquiridas del digitalizador radiológico.

• Gestión de las comunicaciones a través de la Red de Telemedicina y utilización de las facilidades disponibles en la Red.

3.1.2 E

Debe permitir direccionar todo el tráfico de datos de entrada/salida al resto del equipamiento. Debe contar con las siguientes características generales:

• Capacidad para soportar interfaces Ethernet.

• Capacidad IPSEC con AES (encriptación mínima de 128 bits).

3.1.3 M

• Debe disponer de un acces point para conexión wireless.

• Debe contar con espacio(s) para el adecuado almacenamiento de los equipos.

• Con mástil dotado de brazo articulado para la sujeción de la pantalla TFT.

• Preferiblemente con ruedas para su fácil transporte.

3.2 MÓDULO DE EXPLORACIÓN VISUAL

3.2.1 C

E

S

Debe ofrecer las siguientes características técnicas mínimas:

• Posibilidad de ampliar la imagen hasta 50 veces mediante lentes polarizadas de propósito general con enfoque cerrado.

• Capacidad para congelar la imagen.

• Resolución: hasta 410.000 pixels desde un CCD de 1/4 de pulgada.

• Resolución horizontal: Mayor de 430 líneas.

• Formato de salida: PAL.

• Señal de salida: Compuesta y S-Video.

• Capacidad de efectuar auto compensación del color blanco.

3.3 MÓDULO DE SIGNOS VITALES Y ELECTROCARDIOGRAFÍA 3.3.1 M

Recoge parámetros de signos vitales del paciente que serán enviados en tiempo real a la Estación de Trabajo situada en el Centro de Referencia.

Sus principales características son:

• Capacidad de medición de Presión Sanguínea No Invasiva (NIPB), sistólica, diastólica y media.

• Medida de Temperatura.

• Medida de saturación de oxígeno en sangre.

• Medida de ritmo cardiaco.

• Interfaz de comunicaciones: RS 232.

• Compatibilidad con el Sistema de Telemedicina del Centro de Referencia.

3.3.2 E

12

• Capacidad para la grabación automática de ECG.

• Disponibilidad de 12 derivaciones (4x3 ó 6x2).

• Capacidad de grabación de hasta 5 minutos.

• Capacidad para comparar entre el ECG anterior y el actual de un mismo paciente.

• Interfaz de comunicaciones: RS 232.

• Compatibilidad con el Sistema de Telemedicina del Centro de Referencia.

3.4 MÓDULO DE RADIOLOGÍA

3.4.1 E

(CCD)

• Funcionamiento mediante tecnología CCD (Charged Coupled Device).

• Resolución: al menos 4,8 K x 9,5 K (tamaño mínimo de píxel 35 µm).

• Tamaño de radiografías: hasta 35 x 45 cm.

• Escala de grises: mínimo 12 bits (4096 niveles de gris).

• Interfaz para sistemas de almacenamiento DICOM V3.0 .

• Conectividad mediante USB.

• El software asociado debe cumplir con el estándar DICOM v.3 y permitir: rotación de imágenes, hacer zoom sobre ellas, invertirlas, modificar su iluminación, compararlas con otras ya almacenadas, hacer anotaciones y medidas, etc.

• El software debe permitir la gestión de imágenes, almacenar información del paciente y documentos médicos y contar con interfaz para sistemas PACs de almacenamiento.

3.5 MÓDULO DE FUENTE DE LUZ FRÍA

Permite obtener imágenes del paciente con calidad diagnóstica en dermatología y otorrinolaringología destinadas a ser visualizadas en un Centro de Referencia.

Las características de los elementos que lo componen deben ser las siguientes:

3.5.1 F

L

F

• Salidas de video: al menos 2 conectores Y/C (Súper VHS) y 2 conectores BNC (Compuesto PAL).

• Temperatura de color: 5500 K.

• Disponibilidad de puerto de fibra Óptica ACMI.

• Capacidad para permitir el control de la intensidad.

• Control de exposición: control de Luz Variable Infinito.

• Certificaciones otorgadas: CE UL 2601-1, CSA C22.2 No.

601.1-1-M90, EN60601-1, EN606-1-2, EN60601-1-2-18, TCA, J.I.L.

• Debe cumplir con los requisitos esenciales recogidos en la Directiva de Aparatos Médicos 93/42/EEC.

3.5.2 D

• Disponibilidad de óptica integrada con enfoque ajustable.

• Campo de visión: hasta 12mm.

• Ampliación de la imagen: hasta 51 aumentos.

• Certificaciones otorgadas: UL-544 E IEC 601-2-18

• Se debe conectar a la Fuente de Luz Fría.

3.5.3 O

• Tipo de óptica: Lente de barra.

• Campo de visión: Ancho angular de hasta 80º.

• Posibilidad de utilizar espéculos desechables de entre 3 y 5mm.

• Certificaciones otorgadas: IEC 601.1, IEC 601-2-18, UL2601.1, CAN/CSA C22.2 Nº.601.1.

• Se debe conectar a la Fuente de Luz Fría.

3.6 MÓDULO DE ECOGRAFÍA

Permite que las imágenes que recoge puedan ser enviadas en tiempo real, con el ancho de banda suficiente, de forma que puedan ser informadas de forma inmediata desde el Centro de Referencia.

Sus principales características deben ser:

3.6.1 E

• Disponibilidad en modos de imagen:

- Doppler Pulsado.

- Doppler Continuo.

- Imagen Armónica Tisular (2º Armónico)

- Color Power Doppler y Power Doppler Direccional - M-mode

- Zoom - 2 D

• Debe incluir herramientas de medida en modos Doppler, M-mode y 2D.

• Debe incluir un programa avanzado de cálculos cardiológicos.

• Conexión de cables ECG.

• Salida de vídeo compuesto (NTSC/PAL).

• Salida de S-video.

• Salida Ethernet.

• Salida VGA.

• Posibilidad de conexión a un PC por USB.

• Interfaz para sistemas de almacenamiento DICOM V3.0 .

• Debe incluir un soporte móvil (carro MDS Lite) dotado de regleta de conexiones (minidock).

• Posibilidad de usar distintas sondas, según las necesidades de diagnóstico existentes: músculo-esqueletal, cardio adulto/abdominal, abdominal para obstetricia/ginecología, intracavitaria, intraoperatoria.

Además, se deben incluir las siguientes sondas:

o Sonda para estudios cardio-adulto y abdominal.

o Sonda para estudios musculo-esqueletales.

4. SERVICIOS TÉCNICOS ASOCIADOS AL SUMINISTRO

La empresa que resultase adjudicataria debe hacerse responsable de los siguientes conceptos:

- Suministro de los equipos necesarios para establecer el acceso indicado.

- Selección de la mejor tecnología de acceso a la Red de Telemedicina para el Hospital La Fuenfría.

- Tramitación de las licencias necesarias para llevar a cabo la conexión a dicha Red.

- Instalación de circuito en régimen de tarifa plana (conexión 24 horas x 365 días) capaz de proporcionar seguridad, rendimiento y fiabilidad a través de conexiones que garanticen un ancho de banda de 1 Mbps, simétrico y dedicado.

- Instalación y configuración de los equipos de Red.

- Formación de los usuarios.

Este acceso debe incluir la utilización sin coste adicional del servicio de multi-videoconferencia con el resto de hospitales integrados en la Red de Telemedicina, así como del servidor de videostreaming, empleo del Gateway posibilidad de recepción de llamadas desde el exterior y demás servicios de valor añadido disponibles.

5.- PRESUPUESTO:

El importe máximo estimado para la realización del suministro e instalación, será de 100.000,00euros

Cercedilla, a 2 de noviembre de 2006

EL DIRECTOR GERENTE

Fdo.: Modoaldo GARRIDO MARTÍN
