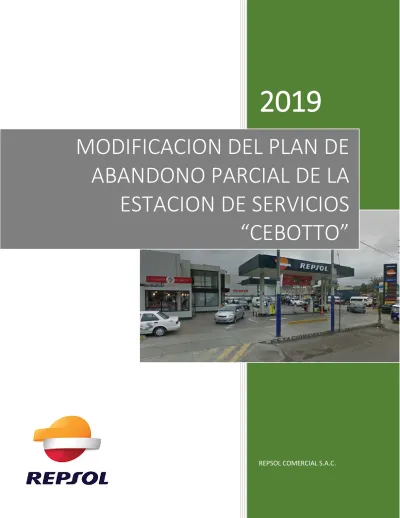

MODIFICACION DEL PLAN DE ABANDONO PARCIAL DE LA ESTACION DE SERVICIOS CEBOTTO

(1)

2019

REPSOL COMERCIAL S.A.C.

MODIFICACION DEL PLAN DE ABANDONO PARCIAL DE LA ESTACION DE SERVICIOS

“CEBOTTO”

(2)

2

INDICE

I. INTRODUCCION ... 4

II. DATOS GENERALES ... 4

III. ANTECEDENTES ... 5

IV. MARCO LEGAL ... 5

V. OBJETIVOS Y JUSTIFICACION DE LA MODIFICACION DEL PLAN DE ABANDONO PARCIAL ... 6

5.1 OBJETIVOS ... 6

5.2 JUSTIFICACION ... 7

VI. DESCRIPCION DEL ESTABLECIMIENTO ... 8

6.1 UBICACIÓN DEL ESTABLECIMIENTO ... 8

6.2 SITUACION ACTUAL DEL ESTABLECIMIENTO ... 9

6.3 COMPONENTES APROBADOS A ABANDONAR ... 11

6.4 DESCRIPCION ORIGINALES DEL ECOSISTEMA, DESCRIPCION GEOGRAFICAS ACTUALES Y CONDICION DEL COMPONENTE A ABANDONAR ... 11

VII. ACTIVIDADES A DESARROLLAR EN LA MODIFICACION DEL PLAN DE ABANDONO PARCIAL... 14

7.1 CRITERIOS ... 14

7.2 AREA DE INFLUENCIA APROBADA... 15

7.3 ACTIVIDADES DE EJECUCIÓN APROBADAS EN EL PLAN DE ABANDONO ... 15

7.4 ACTIVIDADES DE EJECUCIÓN PROPUESTAS EN LA MODIFICACION DEL PLAN DE ABANDONO ... 16

7.5 COMPARACION DE ACTIVIDADES APROBADAS Y PROPUESTAS ... 17

7.6 GENERACION DE RESIDUOS Y DISPOSICION ... 18

7.7 COSTO DEL PLAN DE ABANDONO ... 19

7.8 PUESTOS DE TRABAJO GENERADOS ... 19

7.9 RECURSO A UTILIZAR ... 19

7.10 CRONOGRAMA DE LA MODIFICACION DEL PLAN DE ABANDONO PARCIAL ... 19

7.11 COMPROMISOS PENDIENTES ... 20

7.12 COMPROMISO DE RETIRO DE COMPONENTES ... 20

VIII. IMPACTOS AMBIENTALES ASOCIADOS AL ABANDONO “IN SITU” ... 20

8.1 METODOLOGIA PARA LA EVALUACION DE IMPACTOS AMBIENTALES ... 21

8.2 IDENTIFICACION DE ASPECTOS AMBIENTALES E IMPACTOS AMBIENTALES... 22

8.3 COMPONENTES AMBIENTALES AFECTADOS ... 23

(3)

3

8.4 EVALUACION DE IMPACTOS AMBIENTALES ... 24

8.5 INTERPRETACION DE RESULTADOS DE LA EVALUACION DE IMPACTOS ... 25

8.6 COMPARACION DE IMPACTOS AMBIENTALES ... 25

IX. PLAN DE MANEJO AMBIENTAL ... 26

9.1 ACCIONES PARA EL MANEJO AMBIENTAL ... 26

9.2 IDENTIFICACION DEL ESTADO DEL SUELO Y SITIOS CONTAMINADOS ... 27

X. PROGRAMA DE MONITOREO ... 29

XI. PLAN DE CONTINGENCIA ... 29

XII. CONCLUSIONES Y RECOMENDACIONES... 30

XIII. FIRMA DE PROFESIONALES ... 30

XIV. ANEXOS ... 31

(4)

4

I. INTRODUCCION

El presente proyecto contempla la modificación de un Plan de Abandono Parcial de la Estación de Servicios “Cebotto” aprobado mediante Resolución Directoral N° 431-2017- MEM/DGAAE, el cual permitirá el cambio de la disposición final de un (01) tanque de combustibles líquidos que actualmente se encuentra sin producto; el presente plan se ha elaborado de acuerdo al artículo N° 102 del D.S 039-2014-EM “Reglamento para la Protección Ambiental en las Actividades de Hidrocarburos” y sus modificatorias. La EESS cuenta con certificación ambiental mediante un Plan de Manejo Ambiental (PMA) y demás IGAs complementarios.

El presente plan desarrolla las actividades a realizar para el abandono “in situ” del tanque a abandonar mediante el arenado y manejo ambiental que se realizará, con la finalidad de controlar, mitigar y/o prevenir los posibles impactos ambientales que las actividades puedan generar a los componentes ambientales posibles de afectación.

El Titular brinda el compromiso en cumplir con las diversas actividades y medidas de manejo establecidas en el plan de abandono, con la finalidad de contribuir al cuidado del ambiente.

II. DATOS GENERALES

Para el presente proyecto se brinda los siguientes datos generales:

C uadro N° 1 Datos del Titular

Titular REPSOL COMERCIAL S.A.C.

R.U.C 20503840121

Domicilio legal

Av. Víctor Andrés Belaúnde Nº 147, Vía Principal Nº 110, Torre Real 5, piso 10, distrito de San Isidro, provincia y departamento de Lima.

Representante

Legal (apoderado) Alberto Elías Munares Tapia

DNI 08184168

Nombre del

Establecimiento “El Sauce”

Se anexa copia de la vigencia del poder del representante legal.

(5)

5

III. ANTECEDENTES

La Estación de Servicios “Cebotto” cuenta con los siguientes antecedentes:

 Plan de Manejo Ambiental (PMA) aprobado mediante Resolución Directoral N°

783-2006-MEM/AAE aprobado con fecha de 14/12/2006.

 Informe Técnico Sustentatorio para la “Modificar y/o ampliar el servicio de comercialización de combustibles para venta al público mediante la instalación de un Gasocentro de GNV que modificará la Estación de Servicios “Cebotto” aprobado con Resolución Directoral N° 028-2017- MEM/DGAAE¹.

 Plan de Abandono Parcial de la Estación de Servicios Cebotto aprobado mediante Resolución Directoral N° 431-2017-MEM/DGAAE con fecha de 10/10/2017, (en adelante, PAP).

 Informe Técnico Sustentatorio del proyecto “Modificación del Programa de Monitoreo Ambiental de la Estación de Servicios – Gasocentro GNV Cebotto”

aprobado mediante Resolución Directoral N° 154-2018-MEM/DGAAE con fecha de 12/02/2018.

 Actualización de Instrumento de Gestión Ambiental aprobado mediante Resolución Directoral N° 135-2019-MEM/DGAAH CON FECHA DE 11/03/2019-

 Ficha de Registro N° 21036-050-150818 brindada por el OSINERGMIN con fecha de 16 de agosto del 2018, que brinda la Titularidad a Repsol Comercial S.A.C para la comercialización del combustibles líquidos.

Se adjunta al presente Plan la copia de las resoluciones que aprueba el Plan de Manejo Ambiental (PMA) y el Plan de abandono parcial (PAP), así como copia de la ficha de registro.

IV. MARCO LEGAL

Las normas legales aplicables a la presente Modificación del Plan de Abandono Parcial (en adelante, MPAP) son:

1 Cabe precisar que los componentes relacionados al Establecimiento de Venta al Público de GNV, viene siendo operado por el Titular “ADMINISTRADORA DE SERVICIOS Y ASOCIADOS S.A.C.”, el cual cuenta con su respectiva ficha de registro brindada por el OSINERGMIN.

(6)

6

C uadro N° 2

Normas aplicables al PAP

Norma Nombre

Ley N° 28611 Ley General del Ambiente

Ley N° 27446 Ley del Sistema Nacional de Evaluación de Impacto Ambiental y su modificatoria.

D.S N° 019-

2009-MINAM Reglamento de la Ley Nº 27446.

D.S 039-2014- EM

Reglamento para la Protección Ambiental en las Actividades de Hidrocarburos y sus modificatorias.

R.M. 159- 2015-

MEM/DM

Criterios técnicos para la evaluación de modificaciones, ampliaciones de componentes y de mejoras tecnológicas con impactos no significativos, respecto de Actividades de Hidrocarburos que cuenten con Certificación Ambiental aprobado

D.S. N° 003-

2017-MINAM Estándares Nacionales de Calidad Ambiental para Aire D.S. Nº 085-

2003-PCM Estándares Nacionales de Calidad Ambiental para Ruido D.S. N° 011-

2017-MINAM Estándares de Calidad Ambiental (ECA) para Suelo

D. L. N°1278 Decreto Legislativo que aprueba la Ley de Gestión Integral de Residuos Sólidos

D.S. N° 014- 2017-MINAM

Reglamento del Decreto Legislativo N°1278, que aprueba la Ley de Gestión Integral de Residuos Sólidos

D.S Nº 030- 98-EM

Reglamento para la Comercialización de Combustibles Líquidos y su modificatoria

D.S Nº 054- 93-EM

Reglamento de Seguridad para los Establecimientos de Venta al público de Combustibles Derivados de los Hidrocarburos, y sus modificatorias D.S N° 045-

2001-EM

Reglamento para la Comercialización de Combustibles Líquidos y Otros Productos Derivados de los Hidrocarburos

V. OBJETIVOS Y JUSTIFICACION DE LA MODIFICACION DEL PLAN DE ABANDONO PARCIAL

5.1 OBJETIVOS

Objetivo General

 Modificar el plan de abandono parcial aprobado mediante Resolución Directoral N°

431-2017-MEM/DGAAE, el cual permitirá modificar la disposición final del tanque de combustibles líquidos con una capacidad de 4000 galones y con sus tuberías relacionadas.

(7)

7

Objetivos Específicos

Considerando el objetivo general se precisa los siguientes objetivos específicos:

 Modificar la disposición final aprobada del tanque de combustibles líquidos con una capacidad de 4000 galones y con sus tuberías relacionadas, el cual pasará a ser abandonado “in situ” mediante el arenado.

 Establecer las acciones de manejo para mitigar los posibles impactos ambientales generados por el abandono “in situ” del tanque de combustible y sus tuberías.

5.2 JUSTIFICACION

La modificación del plan de abandono parcial, que permitirá cambiar la disposición final del tanque a abandonar y sus tuberías, toda vez que cambiara de la modalidad abandono

“extracción” a abandono “in situ”, es decir se realizará el abandono en el mismo lugar donde se encuentran los componentes arenándolos.

Dicha modalidad propuesta de abandono “in situ” mediante el arenado del tanque de 4000 gal y sus tuberías respectivas, se justifica en los siguientes criterios:

• Criterio legal: Se basa legalmente en lo establecido en el artículo 32° del Reglamento de Seguridad para Establecimiento de Venta al Público de Combustibles Derivados de Hidrocarburos² aprobado mediante el Decreto Supremo N° 054-93-EM, donde se establece que el Titular puede realizar como una alternativa el llenado con área u otra sustancia inerte no inflamable.

• Criterio técnico - ambiental: El abandono “in situ” – mediante el arenado – del tanque y sus tuberías, permitirá reducir las actividades de abandono y con ello reducir los posibles impactos ambientales que se puedan realizar a los ambientales por la ejecución de dichas actividad; así mismo se tiene en cuenta:

o El tanque a arenar; no representará un riesgo al ambiente, toda vez que este se encuentra limpio y libre del agente contaminante (combustible); en ese sentido, no representará un riesgo al ambiente.

o De acuerdo a la matriz de impactos ambientales, los impactos ambientales correspondes a ser Leves es decir No Significativos al ambiente.

o De acuerdo al informe de sitios contaminados realizado por el Titular, no se identificó sitios contaminados por hidrocarburos que haya superado los ECA

2 “Artículo 32. Abandono de los Tanques que hayan contenido Combustibles

Cuando por alguna circunstancia se abandone definitivamente el uso de cualquiera de los tanques de combustibles, el dueño del Establecimiento procederá inmediatamente a retirarlo, como alternativa este puede ser llenado con arena u otra sustancia inerte no inflamable; debiendo en todo caso darse aviso a la Dirección General de Hidrocarburos o Dirección Regional de Energía y Minas según corresponda. Si la interrupción del uso de un tanque o tanques fuese temporal y no se tratase de reparaciones, se procederá solamente al sellado del tanque o tanques.” (subrayado agregado)

(8)

8

para suelo; por lo cual la actividades de comercialización NO estaría afectando al componente suelo causando una contaminación.

VI. DESCRIPCION DEL ESTABLECIMIENTO

6.1 UBICACIÓN DEL ESTABLECIMIENTO

La Estación de Servicios “CEBOTTO” (en adelante, EESS), se ubica en la Av. Guardia Civil N° 709, distrito de Chorrillos, provincia y departamento de Lima. El proyecto se encuentra situado en un lugar de gran afluencia de tráfico y donde transitan líneas de transporte de pasajeros y vehículos particulares.

Las coordenadas UTM (WGS-84) donde se encuentra referencialmente la zona del proyecto son:

- Norte (m): 8652979 - Este (m): 282780

Se presentan las coordenadas UTM – WGS 84 de los vértices del terreno, en el Plano U- 01 “Ubicación y situación”. Además, se presenta la ubicación de la Estación de Servicios (EESS) “Cebotto” en la imagen satelital (Google Earth):

(9)

9

Imagen N° 1

Imagen satelital donde se ubica la EESS

Fuente: Google Earth

6.2 SITUACION ACTUAL³ DEL ESTABLECIMIENTO

La EESS actualmente viene brindando la comercialización de Combustibles Líquidos (C.L.) a cargo del Titular, en ese sentido se describen los componentes instalados relacionados al tipo de combustible que comercializa:

 Edificación:

EDIFICIO 1 Primer piso:

o Tienda con un baño.

o Cuarto de tableros.

o Servicios higiénicos o Oficina

3 Cabe precisar que no se señalan los componentes de GNV, toda vez que Repsol Comercial S.A.C no es titular de dichos componentes. En la descripción de la situación actual solo se señalan los componentes de líquidos, los cuales tiene como titularidad a Repsol Comercial S.A.C.

(10)

10

o Ingreso al segundo nivel.

o Minimarket con almacén y dos baños.

o Vestidores o Cuarto de conteo.

o Patio de maquinas

Segundo piso:

o Oficina

o Cuarto de sistemas o Cuarto de conteo.

o Comedor.

o Vestidor de damas.

o Vestidor de varones.

 Despacho de combustible:

Conformado por dos (2) islas de despacho de combustible líquido, que presentan los siguientes detalles:

C uadro N° 3

Descripción de los componentes de despacho N° de islas⁴ Características

Isla N° 01 02 dispensadores para el despacho de combustibles líquidos

Isla N° 03 02 dispensadores para el despacho de combustibles líquidos

 Almacenamiento de combustibles

Conformado por cinco (5) tanques de almacenamiento de combustibles líquidos, que presentan los siguientes detalles lo siguiente:

4 La Isla N° 02 y N° 04, corresponde a ser una isla de GNV, lo cual no se encuentra dentro del alcance del ITS, toda vez que es operador por otro Titular.

(11)

11

C uadro N° 4

Descripción de los tanques de almacenamiento de combustible instalados N° de

Tanques

Características Tipo de Combustible

Tanque N° 01 02 compartimiento de 4800 y 3200 galones

Sin producto y Gasohol 98 respectivamente Tanque N° 02 01 compartimiento de 8000

galones Gasohol 95

Tanque N° 03 01 compartimiento de 8000

galones Gasohol 90

galones Diésel DB5

galones Sin producto⁵

Se cuenta con una capacidad máxima total de combustible líquido de 36000 galones.

6.3 COMPONENTES APROBADOS A ABANDONAR

Considerando lo descrito en el apartado anterior y lo aprobado en el PAP, se especifica que el componente a abandonar “in situ” de la EESS “Cebotto” será:

 Tanque N° 05 de 4000 galones que actualmente se encuentra sin producto, así como las tuberías relacionadas (despacho y venteo) al tanque, siendo aproximadamente 17 metros (entre 5 y 2 pulgadas).

Dicho tanque forma un área a abandonar aproximada de 27 m² el cual se encuentra dentro de la EESS, y presenta las siguientes coordenadas UTM WGS84:

 8652991 N, 282795 E.

Se adjunta el plano (L-01) de las instalaciones actuales donde se indica la distribución del establecimiento y el tanque a abandonar.

6.4 DESCRIPCION ORIGINALES DEL ECOSISTEMA, DESCRIPCION GEOGRAFICAS ACTUALES Y CONDICION DEL COMPONENTE A ABANDONAR

Al respecto, en el PAP aprobado, se señaló las descripciones condiciones geográficas actuales y las originales señaladas en el PMA , las cuales se mantienen, en ese sentido, se describe nuevamente lo presentado en el PAP aprobado de forma declarativa:

 Descripción de las instalaciones del tanque a abandonar:

5 El tanque se encuentra limpio, es decir sin combustible ni borras.

(12)

12

• Actualmente el tanque se encuentra soterrado en la EESS, próximo a la isla N° 03 y cerca del ingreso de la Av. Guardia Civil, encima del tanque se cuenta con una losa de concreto armado.

• El tanque de 4000 gal no cuenta con porta tanque, es decir ha sido instalado directamente al suelo, de acuerdo a la información brindada en el Plan de Manejo Ambiental (PMA) aprobado, así mismo, según el PMA las instalaciones del tanque cuenta con lo siguiente:

o La fosa del tanque se encuentra rellenada (lateral del tanque) con arena gruesa lavada y grava bien compactada.

o El tanque ha sido recubierto con una pintura anticorrosiva, que protege al tanque del medio exterior y evita la oxidación rápida del metal.

o El tanque ha sido enterrado a una profundidad de 1.4 m a partir del lomo hasta la rasante. Se conservó en la instalación una distancia de 0.60 entre el tanque y las paredes de la fosa del tanque, lo que permitió una adecuada comparación del material de relleno.

 Descripción del lugar donde se encuentra el tanque:

• El tanque soterrado a abandonar se encuentra dentro de la EESS “Cebotto” la cual se encuentra en una zona urbaniza, rodeada de viviendas, establecimiento comerciales y avenidas colindantes.

• El tanque a abandonar no almacena productos de combustibles desde el año 2009, año que se aprobó el Decreto Supremo Nº 045-2009-EM, norma que prohibió la venta de Kerosene y Diesel N°1, quedando desde entonces el tanque sin producto.

• No se han registrado y/o reportado derrame de combustible durante el funcionamiento del tanque que haya afectado el suelo.

 Descripción de las condiciones geográficas originales y actuales de donde se encuentra el tanque

Considerando que las condiciones originales y actuales relacionadas al componente del suelo se mantiene se señala las siguientes características del componente suelo, componente que estaría en contacto con el tanque y sus tuberías a abandonar:

COMPONENTE SUELO

• Se menciona las características del componente suelo (componente directo relacionado con el tanque durante el tiempo soterrado), específicamente del área o sector donde se encuentra el tanque a abandonar, considerando como fuente secundaria el informe de Microzonificación Sísmica del Distrito de Chorrillos⁶ elaborado por la Universidad Nacional de Ingeniería en el año 2010, lo cuándo indica lo siguiente:

o Perfil estratigráfico: El perfil estratigráfico está conformado superficialmente por estratos de arenas y limos intercalados con lentes de arcillas de espesor

6 Website:

http://eudora.vivienda.gob.pe/OBSERVATORIO/Documentos/EstudiosyAsistencia/Estudios/MicrozonificacionSismicaLima/Chorrillos/INFORME_MIC ROZONIFICACION_SISMICA_CHORRILLOS.pdf

(13)

13

variable, llegando hasta profundidades menores a 10 m., subyaciendo a estos materiales y a profundidades variadas, se encuentra un estrato de grava subredondeada con matriz arenosa de compacidad media a densa. La capacidad de carga admisible para una cimentación corrida de 0.60 m de ancho varía de 1.00 kg/cm² a 1.50 kg/cm² a la profundidad de cimentación de 1.20 m a 1.80 m.

o Geología del distrito: En el área del Distrito de Chorrillos, aflora una secuencia sedimentaria que abarca desde el cretáceo inferior al cuaternario reciente.

Durante el cretáceo inferior en el distrito de Chorrillos tuvieron lugar la unidad estratigráfica del Morro Solar. Y durante la era del cuaternario reciente tuvo lugar los sedimentos no consolidados. La geología del Morro Solar está conformada principalmente por tres formaciones, Marcavilca, La Herradura y el Salto del Fraile. Los sedimentos no consolidados están representados por depósito detríticos cuaternarios, los cuales comprenden los materiales detríticos aluviales, de playa y eólicos.

Así mismo, de acuerdo al “Estudio de Suelos con fines de Cimentación en el distrito de Chorrillos⁷” elaborado por SEDAPAL en el año 2015 en la urbanización La Campaña, urbanización donde se encuentra la EESS “Cebotto”, se menciona la siguiente descripción:

o Estratigrafía (calicata a 100 m aprox. de la EESS): se presenta un relleno conformado por arenas limosas, con presencia de cascotes de ladrillos, raíces y gravas angulosas en un espesor de 0.30m, continuando hasta la profundidad de 1.20m arenas limosas, de grano fino, no plásticas, color beige, con caliches aislados, en estado semicompacto, subyaciendo hasta la profundidad explorada de 2.20m arcillas arenosas, de mediana plasticidad, color beige, húmedas, con micas, en estado semicompacto.

o Geología de la Zona: se muestra depósitos que están constituidos por materiales acarreados por los ríos que bajan de la Vertiente Occidental Andina, cortando a las rocas terciarias, mesozoicas y al Batolito Costanero, tapizando el piso de los valles, habiéndose depositado una parte en el trayecto y gran parte a lo largo y ancho de sus abanicos aluvionales, dentro de ellos tenemos:

aluvionales pleistocénicos (más antiguos) y aluvionales recientes.

COMPONENTE AIRE

Relacionado al componente aire que incluye el ruido ambiental; se presenta los monitoreos realizados por el Titular en el III Trimestre del 2019 en el área de la EESS, donde se observa la calidad de aire y ruido ambiental actualmente:

7 Website:

http://www.sedapal.com.pe/Contenido/licitaciones/LP%2039-2016-

SED/18.%20Estudio%20de%20Mecanica%20de%20Suelos/1.%20INFORME%20TECNICO/INFORME%20C2A%20010-15%20CPI%20CHORRILLOS.pdf

(14)

14

Fuente: informe de ensayo de monitoreo de calidad del aire y ruido del III Trimestre 2019–

Repsol Comercial S.A.C

VII. ACTIVIDADES A DESARROLLAR EN LA MODIFICACION DEL PLAN DE ABANDONO PARCIAL

7.1 CRITERIOS

El presente modificación del Plan de Abandono Parcial se realizará en cumplimiento con el Art.

99º del D.S. Nº 039-2014-EM, Reglamento de Protección Ambiental en las Actividades de Hidrocarburos, el artículo 32° del Reglamento de Seguridad para Establecimiento de Venta al Público de Combustibles Derivados de Hidrocarburos⁸ aprobado mediante el Decreto Supremo N° 054-93-EM y el TUPA del MINEM según corresponda.

8 “Artículo 32. Abandono de los Tanques que hayan contenido Combustibles

Cuando por alguna circunstancia se abandone definitivamente el uso de cualquiera de los tanques de combustibles, el dueño del Establecimiento procederá inmediatamente a retirarlo, como alternativa este puede ser llenado con arena u otra sustancia inerte no inflamable; debiendo en todo caso darse aviso a la Dirección General de Hidrocarburos o Dirección Regional de Energía y Minas según corresponda. Si la

(15)

15

El Plan de Abandono Parcial, para el presente caso, consiste en determinar las medidas que se adoptarán para el abandono “in situ” de un (01) tanque de almacenamiento de combustible líquido sin producto.

El Plan incluye lo siguiente:

a) Acciones de cercado y/o aislamiento físicamente de la zona a retirar.

b) Acciones de control para preservar la seguridad y salud ocupacional así como el cuidado al ambiente, durante la realización de los trabajos a ejecutar.

c) Acciones para el abandonar “insitu” el tanque de combustible y sus tuberías.

d) Se determinará la forma de eliminación de los residuos, en caso se produjera, dentro del marco legal vigente.

7.2 AREA DE INFLUENCIA APROBADA

El PAP aprobado señalo como área de influencia aprobada que presentará los impactos en el presente proyecto, se estableció la siguiente área:

• Área de influencia directa: corresponde al área propiamente a abandonar, el cual es de 27 m² aproximadamente, donde las actividades e impactos a realizar afectarán directamente esta área.

• Área de influencia Indirecta: corresponde al área del establecimiento, es decir a

1467.48 m

²

,

por lo que se espera que las actividades e impactos a realizar afectaran indirectamente al establecimiento, en sí. Dicha área indirecta, se toma como criterio la extensión que tendrá los posibles aspectos ambientales a generase durante las actividades que puedan afectar los componentes ambientales (aire, ruido, suelo)

Dicha área de influencia (directa e indirecta), es aplicable a la presente MPAP, toda vez que corresponde a ser el mismo componente a abandonar, en ese sentido se mantiene. En el plano L-01, se puede visualizar el área de influencia directa e indirecta aprobada en el PAP.

7.3 ACTIVIDADES DE EJECUCIÓN APROBADAS EN EL PLAN DE ABANDONO

En el PAP aprobado mediante Resolución Directoral N° 431-2017-MEM/DGAAE, estableció para el retiro del tanque a abandonar que se realizarían las siguientes actividades:

1. Actividades Preliminares: Cercado de protección y traslado de equipos 2. Demolición de pavimentos

3. Desmontaje de tuberías.

4. Izaje del tanque y traslado de los componentes a retirar

interrupción del uso de un tanque o tanques fuese temporal y no se tratase de reparaciones, se procederá solamente al sellado del tanque o tanques.” (subrayado agregado)

(16)

16

5. Limpieza y reacondicionamiento de la zona a abandonar.

En ese sentido, al pretender cambiar la modalidad de abandono del tanque y tuberías por arenado “in situ”, se realizan cambios a las actividades aprobadas, lo cual es detallado en el siguiente enunciado.

7.4 ACTIVIDADES DE EJECUCIÓN PROPUESTAS EN LA MODIFICACION DEL PLAN DE ABANDONO

Considerando la modificación en la forma de abandono del tanque y tuberías, el cual pasará de ser un abandono mediante “retiro” a un abandono “in situ” mediante arenado, se modificarán las actividades aprobadas, las cuales se detallan a continuación:

1. Actividades Preliminares: cercado del área.

2. Arenado e inertizado de componentes.

3. Limpieza de la zona a abandonar.

En tal sentido, se procede a detallar los procedimientos a seguir en cada actividad señalada para el abandono “in situ”:

7.4.1 Actividades Preliminares: Cercado del área

Se restringirá los accesos al área de trabajo de la Estación de Servicios, durante el tiempo que dure los trabajos, se establecerá un cercado mediante cintas de seguridad para el ingreso y salida del vehículo que transportará la arena a verter a los arenados:

Cabe mencionar que previo al inicio de labores se debe verificar el estado del tanque a abandonar, tomando para ello las medidas de seguridad respectiva, tales como aislamiento, bloqueo de fuente de combustibles y/o fuentes eléctricas, según aplique.

7.4.2 Arenado e inertizado de componentes:

Una vez cercada y señalizada el área de trabajo, se procederá a realizar el arenado e inertizado de componentes considerando los siguientes pasos:

 Arenado de tanque

o Se verificará visualmente el interior del tanque, para confirmar que el tanque se encuentra limpio y libre de combustible.

o Se colocará la máquina (volquete o similar) que contendrá la arena en posición próxima al tanque a arenar.

(17)

17

o Se verterá la arena⁹ directamente (manual o mecánica) a la boca que se encuentra encima del lomo del tanque (en adelante manhole¹⁰)

o Se verificará que la arena cubra todo el tanque y una vez que se observe próximo al manhole y se procederá a sellarlo.

o Para el sellado del manhole, se colocará una base de concreto en dicha zona, de tal forma que permita visualmente en el patio de maniobra que se encuentra el tanque.

 Inertizado y sellado de tuberías

Respecto a las tuberías conexas al tanque a abandonar (despacho y venteo) se realizara las siguientes acciones:

o Se realizará la inertización de las tuberías mediante la inyección a presión de un gas inerte (N2 o similar).

o Se procederá a realizar el sellado (taponeo) de las tuberías mediante la inyección de concreto o material similar.

7.4.3 Limpieza de la zona a abandonar.

Posterior al arenado e inertizado de los componentes a abandonar “in situ”, se procederá a realizar la limpieza de la zona del abandono, retirando la arena excedente que podría haber quedado en la zona. Así mismo, se procederá a realizar el retiro de las máquinas y/o herramientas que se hayan empleado; y por último el retiro de la cintas de seguridad que se haya empleado para el cercado del área.

7.5 COMPARACION DE ACTIVIDADES APROBADAS Y PROPUESTAS

Considerando las actividades a realizar en el abandono “in situ” y las actividades aprobadas en el PAP, se procede a realizar una comparación de las actividades aprobadas y propuestas:

C uadro N° 5

Comparación de actividades aprobadas y propuestas Actividades aprobadas en el PAP

(modalidad extracción)

Actividades propuestas en la MPAP (modalidad “in situ” )

1. Actividades Preliminares: Cercado de protección y traslado de equipos 2. Demolición de pavimentos 3. Desmontaje de tuberías.

9 Arena (de preferencia “gruesa”) limpia y sin impurezas o material ajenos a la arena.

10 Cabe precisar que el manhole del tanque se encuentra de libre acceso, es decir no corresponde realizar un corte de pavimento para su ubicación.

(18)

18

4. Izaje del tanque y traslado de los componentes a retirar

5. Limpieza y reacondicionamiento de la zona a abandonar.

De acuerdo a lo señalado en el cuadro anterior, se observa que la presente modificación del plan de abandono permitirá reducir las actividades aprobadas, lo cual conllevara a generar menores aspectos ambientales y con ello menores impactos ambientales, lo cual será detallado en el ítem de identificación de aspectos y evaluación de impactos del presente documento.

7.6 GENERACION DE RESIDUOS Y DISPOSICION

Los residuos a generar serán dispuestos de la siguiente forma:

1. Residuos no peligrosos de tipo domésticos: en recipientes color negro, los cuales serán entregados al camión recolector para su disposición final. Se empleara el mismo recipiente que tiene el establecimiento para dicho residuo.

2. Residuos peligrosos: de generarse durante las actividades a desarrollar, tales como trapos, accesorios de poco volumen que contengan peligrosidad, oxido contaminado u otros, lo cual se almacenarán en recipiente rojo con tapas, los mismos que serán entregados a una EPS-RS para su disposición final. Se empleara el mismo recipiente que tiene el establecimiento para dicho residuo.

3. Residuos líquidos peligrosos: no se producirá, por lo que el tanque a retirar se encuentra actualmente limpio (sin combustibles, borras y remanentes).

4. Escombro y/o desmonte: al respecto, no se espera generar escombros y/o desmonte, toda vez que no se realizará corte de pavimento.

En cuanto al volumen a genera de los residuos, se estima las siguientes cantidades:

C uadro N° 6

Tipo de residuos a generar

Tipo de Residuos Volumen o peso estimado Disposición Final No peligrosos de tipo

domésticos 0.2 m³ Relleno Sanitario a través del

Camión recolector municipal Solidos Peligrosos (en caso

se genere)

5 kg de generarse(podría incrementar de encontrase

suelo contaminado)

Relleno de seguridad a través de una EPS –RS

Líquidos peligrosos No se producirá, puesto que

el tanque se encuentra limpio --- Escombro

No se producirá por lo que no habrá actividad de

demolición

---

(19)

19

7.7 COSTO DEL PLAN DE ABANDONO

El costo de la ejecución de la modificación del Plan de Abandono Parcial del establecimiento se ha estimado en S/. 10,588.70 nuevos soles.

7.8 PUESTOS DE TRABAJO GENERADOS

El presente plan de abandono parcial originará cinco (5) puestos de trabajo entre mano calificada y no calificada, durante el tiempo que dure el presente proyecto.

7.9 RECURSO A UTILIZAR

Los recursos a utilizar para el desarrollo de las actividades son los siguientes:

1. Maquinaria:

a. 02 Volquete (llevara arena).

2. Herramientas:

a. Herramientas manuales (lampas, palas, etc.) b. Equipo eléctrico para inyección de gas inerte.

3. Suministros:

a. Energía eléctrica para el uso de equipos, suministrado por la red del establecimiento.

b. Otros (señaléticas, EPPs)

7.10 CRONOGRAMA DE LA MODIFICACION DEL PLAN DE ABANDONO PARCIAL

Se presenta a continuación un cronograma de actividades que se realizará en el abandono, el cual tendrá una duración¹¹ de 03 días hábiles:

11 Al respecto el Titular tendrá 07 días previos actividades previas de coordinaciones internas para la planificación y ejecución de las actividades, dichas actividades previas se considera actividades logísticas, administrativas y presupuestales.

(20)

20

C uadro N° 7

Cronograma de trabajo del abandono “in situ”

Actividad

Tiempo (días)

1 2 3

1. Actividades Preliminares: Cercado del área 2. Arenado e inertizado de componentes 3. Limpieza de la zona a abandonar

7.11 COMPROMISOS PENDIENTES

En el PAP aprobado se presentó una Declaración Jurada de no tener compromisos pendientes con la población; sin embargo, si perjuicio de ello se adjunta nuevamente a la presente MPAP la Declaración Jurada de No tener compromisos pendientes con la población del área de influencia.

7.12 COMPROMISO DE RETIRO DE COMPONENTES

Considerando que los componentes a abandonar se realizarán bajo la modalidad “in situ” y que el Titular seguirá ejerciendo la actividad de comercialización de combustibles en el área de la EESS, se adjunta al presente plan una “Carta de Compromiso” en donde el Titular se compromete a retirar los componentes a abandonar “in situ” una vez culminada la actividad de comercialización para lo cual se realizara el abandono – total – del establecimiento.

VIII. IMPACTOS AMBIENTALES ASOCIADOS AL ABANDONO “IN SITU”

De acuerdo a las actividades descritas se realiza la identificación de impactos, mediante la metodología propuesta por CONESA Fernández – Vítora, y para ello se han agrupado las acciones en actividades por características similares o por que mantiene una secuencia de interdependencia.

Las actividades a evaluar de acuerdo al apartado anterior son:

(21)

21

8.1 METODOLOGIA PARA LA EVALUACION DE IMPACTOS AMBIENTALES

Con respecto a la evaluación de impactos ambientales, se realiza mediante la metodología de CONESA Fernández – Vítora (Fuente: “Guía Metodológica para la Evaluación del Impacto Ambiental, 2010), para ello se presenta la matriz del Índice de Importancia (I) en base a la valoración según los siguientes atributos: naturaleza (+/-), intensidad (IN), extensión (EX), momento (MO), persistencia (PE), reversibilidad (RV), recuperabilidad (MC), sinergia (SI), acumulación (AC), efecto (EF) y periodicidad (PR).

C uadro N° 8

Criterios de Evaluación de la Matriz de Importancia

ATRIBUTOS DESCRIPCIÓN VALOR ATRIBUTOS DESCRIPCIÓN VALOR

Naturaleza Impacto benéfico +

Reversibilidad (RV) (Reconstrucción por

medios naturales)

Corto plazo 1

Impacto perjudicial - Medio plazo 2

Intensidad (IN) (Grado de destrucción/Constru

cción)

Baja 1

Largo plazo 3

Media 2

Alta 4 Irreversible 4

Muy Alta 8

Acumulación (AC) (Incremento progresivo)

Simple 1

Total 12

Extensión ( EX) (Área de Influencia)

Puntual 1 Acumulativo 4

Parcial 2

Efecto (EF) (Relación causa – efecto)

Indirecto o

Secundario 1

Amplio o Extenso 4 Directo o

Primario 4

Total 8

Sinergia (SI) (Potenciación de

manifestación)

Simple o Sin

Sinergismo 1

Critico (+4)

Momento (MO) (Plazo de manifestación)

Largo Plazo 1 Sinergismo

moderado 2

Medio Plazo 2

Muy sinérgico 4

Corto Plazo 3

Inmediato 4

Recuperabilidad (MC) (Reconstrucción por

medios humanos)

Inmediata 1

Critico (+4) Corto Plazo 2

Persistencia (PE) (Permanencia del

efecto)

Fugaz o Efímero 1 Mediano Plazo 3

Momentáneo 1

Largo Plazo 4

Mitigable, sustituible y compensable

4 Temporal o

Transitorio 2 Irrecuperable 8

Persistente o

Pertinaz 3 Periodicidad (PR)

(Regularidad de la manifestación)

Irregular 1

Permanente y

constante 4 Periódico 2

Continuo 4

IMPORTANCIA (I)

(Grado de manifestación cualitativa del efecto)

(22)

22

I = ± (3IN+2EX+MO+PE+RV+SI+AC+EF+PR+MC)

La metodología de CONESA define categorías de impactos en base a rangos en el valor de la IMPORTANCIA, tal como se muestra en la siguiente categoría:

C uadro N° 9 Valores del impacto Categoría

Valor de la I (Valor absoluto)

Significancia del Impacto Leve o Irrelevante I <25

No Significativo Moderado 25≤ I < 50

Severo 50≤ I ≤ 75

Significativo

Critico I>75

Mediante esta última tabla podemos tener un criterio determinante para establecer que los impactos serán no significativos. A continuación se desarrolla la matriz de evaluación de impactos para cada etapa del proyecto, presentando los cuadros de evaluación donde se verifica que los valores de los 11 atributos de evaluación.

8.2 IDENTIFICACION DE ASPECTOS AMBIENTALES E IMPACTOS AMBIENTALES

Respecto a las actividades desarrollar en el presente plan de abandono, se identifican los siguientes aspectos e impactos ambientales a continuación:

C uadro N° 10

Identificación de aspectos e impactos ambientales Actividad Componente

Ambiental Aspecto Ambiental Impacto Ambiental

1.

Actividades

Preliminares:

Cercado del área

Aire - Generación de ruido Incremento del nivel sonoro Socio -

Económico

- Generación de empleo temporal

Aumento de empleo temporal 2. Arenado e

inertizado de componentes

Aire

- Generación de material

particulado (polvo) Afectación a la calidad del aire

- Generación de gases de combustión por maquinaria

(23)

23

- Generación de ruido Incremento del nivel sonoro Suelo - Posible generación de

residuos sólidos.

Afectación de la calidad del suelo

Socio Económico

Aumento de empleo temporal 3. Limpieza de la

zona a abandonar

Suelo - Generación de residuos

sólidos

Afectación de la calidad del suelo

Socio económico

Aumento de empleo temporal

8.3 COMPONENTES AMBIENTALES AFECTADOS

Respecto a los componentes ambientales afectados durante la ejecución de las actividades del abandono “insitu” se precisa que el PAP aprobado determinó la afectación negativa de los componentes ambientales Aire (incluye ruido) y Suelo, y de forma positiva el componente Socioeconómico; es así, que la presenta modificación ha identificado, de acuerdo a lo señalado en el ítem anterior, los mismos componentes ambientales a afectar establecidos en el PAP aprobado.

Sin embargo, se identifica que las actividades de abandono “in situ” generaran menos actividades de ejecución, así mismo por su menos complejidad generará menos aspectos ambientales y con ello menos impactos ambientales.

A continuación se detallan los componentes ambientales afectados por las actividades a realizar en el abandono “in situ”:

1. Aire

La calidad del aire se ve alterada por las emisiones de gases de combustión de las maquinarias a emplear (volquete que contendrá arena), así como por el material particulado durante el arenado que se podría generar.

Por otro lado, el nivel de ruido se vería incrementado por el ruido generado durante las actividades que se desarrollan para el abandono del tanque.

2. Suelo

La calidad del suelo se ve afectada, por la posible generación de residuos sólidos que se pueda generar en las actividades.

(24)

24

3. Socio-económico

El nivel socio – económico se ve alterado, positivamente mediante la generación de empleo durante las actividades de abandono, lo que permitirá generar mano de obra por un periodo determinado.

8.4 EVALUACION DE IMPACTOS AMBIENTALES

A continuación se detalla la evaluación de los impactos ambientales de acuerdo a las actividades desarrolladas:

Componente

Ambiental Aspecto Ambiental Impacto Ambiental

Evaluación del Impacto Ambiental

N IN EX MO PE RV AC EF SI MC PR I Categoría 1. Actividades Preliminares: Cercado de protección

Aire Generación de ruido

Incremento del

nivel sonoro - 1 1 4 1 1 1 4 1 1 1 -19 Leve (No Significativo) Socio -

Económico Generación de empleo temporal

Aumento de empleo

temporal + 1 1 4 1 1 1 4 1 1 1 19 Leve (No Significativo) 2. Arenado e inertizado de componentes

Aire

Generación de material particulado

(polvo) Afectación a la calidad del aire

- 1 1 4 1 1 1 4 1 1 1 -19 Leve (No Significativo) Generación de gases

de combustión por maquinaria

- 1 1 4 1 2 1 4 1 1 1 -20 Leve (No Significativo) Generación de ruido Incremento del

nivel sonoro - 1 1 4 1 1 1 4 1 1 1 -19 Leve (No Significativo) Suelo Posible generación

de residuos sólidos.

Afectación de la calidad del

suelo

- 1 1 4 1 2 1 4 1 1 1 -20 Leve (No Significativo) Socio -

Económico Generación de empleo temporal

+ 1 1 4 1 1 1 4 1 1 1 19 Leve

(No Significativo) 3. Limpieza de la zona a abandonar

Suelo Generación de residuos sólidos

Afectación de la calidad del

suelo - 1 1 4 1 2 1 4 1 1 1 -20 Leve

(No Significativo) Socio

económico

Generación de empleo temporal

+ 1 1 4 1 1 1 4 1 1 1 19 Leve

(No Significativo)

C uadro N° 11

Matriz de Evaluación de Impactos Ambientales

(25)

25

8.5 INTERPRETACION DE RESULTADOS DE LA EVALUACION DE IMPACTOS

De acuerdo a la matriz de evaluación de impacto ambiental se analiza lo siguiente:

• Los resultados de la valorización de los impactos identificados en la matriz del apartado 8.4, son Leves o Irrelevantes de acuerdo a la metodología de CONESA empleada, es decir se espera que sean No Significativos al ambiente.

• Los impactos negativos identificados, tiene poca significancia al ambiente, por lo que son temporales en el desarrollo y su afectación es puntual en la zona del proyecto. Por tal motivo no se considera una variación significativa del ambiente en general.

• La alteración en cuanto a la calidad del suelo y el aire, son los componentes con mayor impacto, por la generación de material particulado y emisión de gases de combustión, así como la generación de residuos sólidos.

• Se considera la generación de empleo temporal como un impacto positivo del desarrollo del presente plan.

8.6 COMPARACION DE IMPACTOS AMBIENTALES

A continuación se presenta un cuadro comparativo entre los impactos ambientales aprobados en el plan de abandono, el cual aprobó el abandono bajo la modalidad de “extracción” y los impactos ambientales propuestos mediante la modificación del plan el cual contempla el abandono bajo la modalidad in situ “in situ”:

C uadro N° 12

Medidas de prevención, mitigación y/o control del Impacto ambiental Componente

ambiental

Impactos Ambiental aprobado en el PAP

Impacto Ambiental identificado en el MPAP

Aire

Afectación a la calidad del aire, por la generación de material particulado.

Afectación a la calidad del aire, por la generación de

material particulado.

Afectación a la calidad del aire, por generación de gases de combustión de

máquinas y equipos

Afectación a la calidad del aire, por la generación de gases de combustión por

maquinaria Incremento del nivel sonoro, por

generación de ruido

Incremento del nivel sonoro, por generación de ruido

(26)

26

Suelo

Afectación a la calidad de suelo, por generación de residuos sólidos (incluye

desmonte en ciertas actividades).

Afectación a la calidad de suelo, por posible generación

de residuos sólidos.

Socioeconómico Aumento de empleo temporal, por generación de empleo temporal

Aumento de empleo temporal, por generación de

empleo temporal

De acuerdo al cuadro anterior, se observa que el impacto previsto a realizar en las actividades de abandono de la modalidad “in situ” no genera nuevos impactos ambientales a los aprobados en el PAP; sin embargo, visto desde la complejidad de actividades; la modalidad de abandono

“in situ” realizara menos actividades de abandono y lo que conllevara emplear menor tiempo.

IX. PLAN DE MANEJO AMBIENTAL

9.1 ACCIONES PARA EL MANEJO AMBIENTAL

En el PAP aprobado se estableció medidas de manejo ambiental para actividades aprobados en el abandono mediante la modalidad de “retiro”; sin embargo al pretender cambiar la modalidad de abandono a “in situ”, se modificara las actividades aprobadas y con ellos los aspectos e impactos generados, de acuerdo a lo señalado en los ítem anteriores; es en ese sentido que se presenta las medidas de manejo ambiental aplicables a las actividades propuestas y a los aspectos e impactos identificados:

C uadro N° 13

Medidas de prevención, mitigación y/o control del Impacto ambiental Impactos

Ambientales

Tipo de Medida

de Manejo Medidas de prevención, control y/o mitigación del impacto

Afectación de la calidad del

aire, por generación de

gases de combustión

Mitigación y/o control

- La maquinaria a emplear estarán en buen estado y cumplir con su mantenimiento preventivo respectivo antes de su utilización en las actividades, para ello se solicitará los documentos respectivos que acredite ello.

Dichos documentos serán: revisiones técnicas, certificado de operatividad y/o checklist de pre uso que indique el buen estado.

- La maquinaria que no se encuentren operando estarán apagados o no encendidos.

aire, por generación de

partículas

- La actividad de arenado se realizará por tiempos (pausas de 5 a 10 minutos) en caso que durante el vaceado de arena al tanque, se genere material particulado que pueda dispersarse a la población circundante a la EESS.

Esta pausa durante el arenado permitirá controlar la dispersión de polvo en caso sea generado y así evitar la incomodidad a la población circundante a la EESS.

(27)

27

Incremento del Nivel Sonoro, generación de

ruido

- Las maquinarias a emplear deben estarán en buen estado y cumplir con su mantenimiento preventivo respectivo, con la finalidad de evitar el ruido por desperfectos, para ello se solicitará los documentos respectivos que acrediten el buen estado.

- Dichos documentos serán: revisiones técnicas, certificado de operatividad y/o checklist de pre uso que indique el buen estado

- Las maquinarias y/o equipos que no se encuentren operando estarán apagados o no encendidos.

- Se realizarán las actividades relacionadas al abandono en horario diurno y/o autorizado por el municipio.

suelo, por generación de

residuos

Prevención

- Se implementará un área de almacenamiento temporal de residuos sólidos, la misma que estará identificada y cercada dentro del establecimiento (cerca del tanque a abandonar) y debidamente señalizada. La zona de almacenamiento temporal de residuos contará con una base de protección al suelo, siendo el pavimento del establecimiento o una lona industrial impermeable. El Titular podrá utilizar el área existente de la EESS destinada al almacenamiento de los RRSS.

- Durante el almacenamiento de residuos sólidos, se segregará los residuos sólidos peligrosos y los no peligrosos (de generarse), los cuales estarán identificados en recipientes adecuados con tapa de diferente color. (rojo para residuos peligrosos y negro para residuos domésticos o no peligrosos)

- Los residuos sólidos peligrosos serán entregados a la EO-RS autorizada, los cuales serán trasladado a un relleno de seguridad.

9.2 IDENTIFICACION DEL ESTADO DEL SUELO Y SITIOS CONTAMINADOS

Considerando lo indicado en el artículo 12° del Decreto Supremo N° 012-2017-MINAM que aprobó los “Criterios para la Gestión de Sitios Contaminados”, en donde se establece lo siguiente:

“Artículo 12.- Evaluaciones durante el cierre o abandono de operaciones

El titular de la actividad potencialmente contaminante debe evaluar, en el cierre o abandono parcial o total de sus operaciones, la existencia de sitios contaminados y proceder conforme a lo establecido por la autoridad sectorial competente, en el marco de la presente norma”

En ese sentido se señala que el Titular realizó durante el presente año 2017 un informe de

“Identificación de sitios contaminados” elaborado por la empresa “Territorio y Medio Ambiente S.A.C, en el marco de las normas derogada Decreto Supremo N° 011-2017- MINAM y Decreto Supremo N° 012-2017-MINAM.

En el informe de “Identificación de Sitios Contaminados”, el cual es se adjunta al presente plan, se concluyó en el Capítulo N° 8 y N° 10 lo siguiente:

(28)

28

Fuente: Informe de “Identificación de Sitios Contaminados” 2017 – Repsol Comercial S.A.C

Así mismo, en la elaboración del informe mencionado, se realizó lo siguiente:

• Información del predio y características generales del sito y entorno.

• Análisis de fuentes potenciales de contaminación, vías de propagación.

• Realización del muestro de identificación y análisis de resultados.

• Modelo conceptual preliminar

• Propuesta de actividades en la fase de caracterización

En ese sentido, considerando lo descrito y el resultado del Informe de Identificación de Sitios Contaminados realizado en la EESS, no se evidenciaría afectación al suelo que sobrepasen los Estándares de Calidad Ambiental para el suelo, por las actividades de comercialización de hidrocarburos que se desarrolla en el establecimiento.

(29)

29

X. PROGRAMA DE MONITOREO

Considerando que el PAP aprobado mediante Resolución Directoral N° 431-2017- MEM/DGAAE estableció realizar el siguiente programa de monitoreo¹² para el componente aire y ruido:

MATRIZ AMBIENTAL

PUNTO DE MONITOREO

COORDENADAS

UTM-WGS84 UBICACION FRECUENCIA PARÁMETROS

RUIDO

AMBIENTAL R

8652990 N 282802 E

A sotavento y próximo a las

viviendas adyacentes y

área a abandonar

01 vez durante la ejecución del abandono

dB (A) – LaeqT (Diurno)

AIRE A

8652990 N 282802 E

A sotavento y próximo a las

viviendas adyacentes y

área a abandonar

01 vez durante la ejecución del abandono

• PM10

• PM2.5

• NO2

• CO

Respecto al programa de monitoreo aprobado en el PAP, se señala que este se mantiene para la presente MPAP, toda vez que es aplicable a las actividades planificadas en el abandono con la modalidad “in situ” y son representativos para ser seguimiento a la calidad del aire y ruido durante las actividades a realizar. Cabe precisar que los monitoreos de aire y ruido se realizará durante la actividad “Arenado e inertizado de componentes”

En el Plano L-01, se describe los puntos en coordenadas UTM WGS84 de monitoreos de ruido y aire aprobados en coordenadas UTM WGS84.

XI. PLAN DE CONTINGENCIA

Al respecto, se precisa que para las acciones a realizar ante una emergencia, se procederá conforme a lo aprobado en el PAP, toda vez que no habrá algún escenario nuevo a los establecidos en el PAP.

12 En la descripción no se señala el punto de monitoreo de suelo, toda vez que no es aplicable realizar el monitoreo de suelo a la modalidad de abandono “in situ”, por lo que los componentes a abandonar no serán descubierto (no habrá actividades de excavación).

(30)

30

XII. CONCLUSIONES Y RECOMENDACIONES

• Se pretende realizar la modificación de abandono, aprobado de la modalidad “extracción”

aprobado en el Plan de Abandono con Resolución Directoral N° 431-2017-MEM/DGAAE, a la modalidad abandono “in situ” mediante el arenado e inertizado de componentes.

• Se efectuará el abandono “in situ” de los componentes: un (1) tanque de combustibles sin producto y sus tuberías respectivas.

• Se establecieron las actividades a desarrollar, las cuales tiene las consideraciones respectivas para realizar de manera efectiva la modificación del Plan de abandono.

• Se establecieron las medidas de manejo ambiental para mitigar, controlar y/o reducir los impactos ambientales producidos por las actividades del presente plan, los cuales deben ser cumplidos durante la realización de las actividades descritas.

XIII. FIRMA DE PROFESIONALES

La presente modificación del Plan de Abandono Parcial fue realizada por 03 profesionales interdisciplinarios habilitados, los cuales firman a continuación:

Nombres y Apellidos

N° de colegiatura

Especialidad Firma

Ing. Cesar Manuel

Dongo Cateriano CIP: 171483

Ing. Ambiental y de Recursos

Naturales

Arq. Candiss Ruth

Tipe Villanueva CAP: 19634 Arquitecta

Ing. Juan Carlos Carrillo Chumpitaz

CIP: 64754 Ing. Mecánico Electricista

(31)

31

Y a continuación, es suscrito el presente plan por el Representante legal del Titular:

Nombres y Apellidos del Representante Legal

DNI Firma

Alberto Elías Munares Tapia

08184168

XIV. ANEXOS

1. Copia de la vigencia de poder del representante legal de la empresa.

2. Curriculum Vitae de los profesionales.

3. Copia de los Instrumento de Gestión Ambiental y

Copia de la Ficha de Registro

4. Declaración Jurada de No tener compromisos pendiente con la población del área de influencia y Declaración Jurada de “Compromiso de Retiro de Componentes” en el abandono total.

5. Plano de ubicación y situación

6. Plano de la situación actual donde se describe el área a abandonar 7. Informe de ensayo

MODIFICACION DEL PLAN DE ABANDONO PARCIAL DE LA ESTACION DE SERVICIOS CEBOTTO

2019
