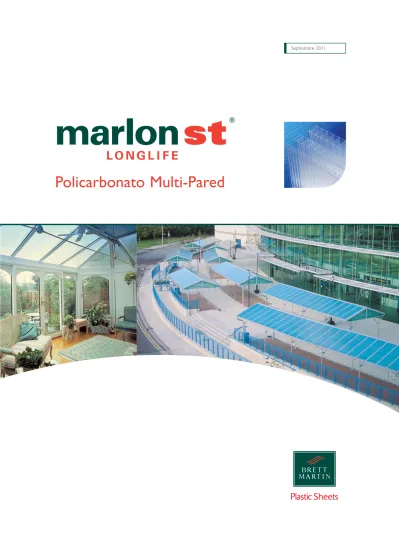

Policarbonato Multi-Pared
Septiembre 2011 BM Marlon ST 2010(Esp) 22/9/11 17:00 Page 1
Marlon ST Longlife es una lámina traslúcida con excepcionales
capacidades aislantes.Fabricada en policarbonato con protección
UV coextruida, Marlon ST Longlife tiene una larga durabilidad frente
a los efectos de intemperización producida por los rayos UV.
APLIC ACIONES
Acristalamiento Vertical
Acristalamiento Interior
Acristalamiento Secundario
Cubiertas Curvas
Tragaluces Industriales
Invernaderos
Avenidas/Paseos Peatonales
Cubiertas de piscina
Ver imagen al lado:
La lámina Marlon ST 25mm 5-paredes, color opal, de Brett Martin fue utilizada para el sofito de la cobertura del Killanin Stand en el hipódromo de Galway en Irlanda..
El policarbonato goza de una excepcional
reputación gracias a su alta resistencia al
impacto, a su excelente nitidez óptica y a su
excelente comportamiento ante el fuego.
Estas propiedades únicas proporcionan una combinación ideal en toda opción de acristalamiento para una amplia gama de aplicaciones incluso domésticas, recreativas y industriales.
Marlon ST Longlife está fabricado por Brett Martin, una empresa renombrada por sus vastos conocimientos en materiales de acristalamientos producidos conforme a sistemas de control de calidad bajo el proceso BS EN ISO 9001:2008.
Policarbonato Multi-Pared
BM Marlon ST 2010(Esp) 22/9/11 17:00 Page 3AHORRO DE ENERGÍA
Se pueden alcanzar ahorros de energía de hasta el 50% comparado con materiales tradicionales de una sola pared. La instalación de Marlon ST Longlife es una manera sumamente eficaz para evitar la pérdida de calor. Cuando se coloca el material como acristalamiento secundario tanto en la parte interior como la parte exterior del acristalamiento tradicional, se destacan más estos beneficios.
LIVIANO
Marlon ST Longlife presenta un alto grado de rigidez en relación a su bajo peso, Dado el bajo peso de la plancha, no se requieren estructuras pesadas como en el caso de las construcciones en cristal, Esto tiene como consecuencia un ahorro en costos de estructuras, y mano de obra de instalación.
PESOS RELATIVOS DE LOS MATERIALES TRASLÚCIDOS KG/M2
VALORES RELATIVOS U W/M2K
Beneficios del producto
Espesor de Marlon ST Vidrio Vidrio Cavidades rellenadas la lámina (mm) Longlife sencillo doble con argon
4 (Doble pared) 3,9 5,8 2,65 1,6 6 (Doble pared) 3,7 5,7 2,65 1,6 8 (Doble pared) 3,4 5,6 2,65 1,6 8 (4-paredes) 2,8 – 2,65 1,6 10 (Doble pared) 3,2 5,6 2,65 1,6 10 (4-paredes) 2,5 - 2,65 1,6 16 (Triple pared) 2,4 5,4 2,65 1,6 16 (5 - paredes) 1,9 - 2,65 1,6 16 (M) 2,2 - 2,65 1,6 16x32 (M) 2,5 - 2,65 1,6 16 (X) 2,0 - 2,65 1,6 25 (5 - paredes) 1,6 - 2,65 1,6 30 (Doble pared) 2,6 - 2,65 1,6 32 (XX) 1,4 - 2,65 1,6 32 (7 - paredes) 1,25 - 2,65 1,6 32 (10 - paredes) 1,14 - 2,65 1,6 35 (XX) 1,4 - 2,65 1,6 35 (7 - paredes) 1,2 - 2,65 1,6 35 (10 - paredes) 1,08 - 2,65 1,6 40 (10 - paredes) 0,99 - 2,65 1,6 55 (10 - paredes) 0,83 - 2,65 1,6
Espesor de Marlon ST Vidrio Vidrio Acrílico de la lámina (mm) Longlife sencillo doble doble pared
4 (Doble pared) 0,8 10 - -6 (Doble pared) 1,3 15 - -8 (Doble pared) 1,5 20 - -8 (4-paredes) 1,5 - - -10 (Doble pared) 1,7 25 - -10 (4-paredes) 1,7 - - -16x16 (Triple) 2,5 - - -16x20 (Triple) 2,7 - - -16 (5 - paredes) 2,7 - - -16 (M) 2,8 - - -16x32 (M) 4,0 - - - 16 (X) 2,5 - - -25 (5 - paredes) 3,4 - (6+12+6) 30 -30 (Doble pared) 3,5 - (10+12+6) 40 -32 (XX) 3,8 - (12+12+6) 45 6,5 32 (7 - paredes) 3,6 - - -32 (10 - paredes) 3,6 - - -35 (XX) 4,2 - - -35 (7 - paredes) 3,9 - - -35 (10 - paredes) 3,9 - - -40 (10 - paredes) 4,2 - - -55 (10 - paredes) 5,0 - -
-Espesor de Color Transmisión de Luz (%) Coeficiente la lámina (mm) DIN 5036 de sombra
25 (5-paredes) Transparente 68% 0,75
25 (5-paredes) Bronce 11% 0,45
25 (5-paredes) Opal 30% 0,52
25 (5-paredes) Bronce Opal 8% 0,42
25 (5-paredes) Heatguard Opal 7% 0,30
25 (5-paredes) Blue Opal 27% 0,54
Aplicaciones domésticas, recreativas y agrícolas brindan una excelente transmisión de luz y valores térmicos.
TRANSMISIÓN DE LUZ
Se pueden alcanzar niveles de transmisión de hasta el 80% con Marlon ST Longlife transparente y se mantendrán a lo largo de la duración de vida de la plancha.Tonos en Bronce y Opalino ofrecen un cierto grado de control solar y pueden reducir la acumulación de calor en edificios en climas muy calurosos.
MARLON ST LONGLIFE
RESISTENCIA AL DAÑO
Los daños en las láminas traslúcidas tradicionales pueden ser peligrosos y caros. Sin embargo Marlon ST Longlife ofrece una protección excelente contra granizos, vandalismo, y daños accidentales, con resistencia al impacto hasta 200 veces mayor que el cristal. Esta característica se mantiene en una amplia escala de temperaturas con una duración de vida prolongada.
LARGAVIDA
Marlon ST tiene una capa de absorción altamente resistente a los rayos UV coextruida en su cara exterior que impide que la radiación dañina de rayos UV traspase la plancha. La protección contra los rayos UV implica una larga y durable prevención contra amarillamiento y pérdida de resistencia.
RESISTENCIA AL IMPACTO
Ener
gía de impacto absorbido Nm
Espesor de la lámina (mm) 40 (Doble par ed) (4- par edes) (M-par ed) (5-Par edes) (X X) (XX) (Triple par ed) (10-par edes) (10-par edes) (Doble par ed) (Doble par ed) (Doble par ed) (Doble par ed) (4- par edes) (5-Par edes) (7-P aredes) (7-Par edes) Superficie externa de la lámina Policarbonato Capa de absorción de rayos UV, formando una barrera protectora
CAPA DE ABSORCIÓN DE RAYOS UV
COMPORTAMIENTO ANTE EL FUEGO
La resistencia a la combustabilidad de Marlon ST Longlife ha sido
probada independientemente y certificada como clasificación en las pruebas de acuerdo con Clase 1 BS476 Parte 7.
10 AÑOS DE GARANTIA
Referirse a la garantia de Marlon ST Longlife para información más completa sobre las condiciones de la garantia de 10 años.
amplia gama de superficies planas y curvas.
OPCIONES ESPECIALES
H
Heeaattgguuaarrdd OOppaall
Esta lámina refleja la luz del sol, reduce el incremento del calor solar hasta un 50% y tiene el conocido terminado interior en blanco. Existen otras láminas de doble tintado, entre ellas, la Bronce Opal.
P
P rrootteecccciióónn UUVV ddee llooss 22 llaaddooss**
Protección UV ya está disponible de los 2 lados en Marlon ST Longlife, otorgando protección en situaciones en las cuales el lado interior pueda ser expuesta al sol ej. Invernaderos, bardas divisorias, portones de estacionamiento.
A
Annttii--GGootteeoo**
La gama entera de Marlon ST Longlife, incluso las láminas que tienen protección UV de los 2 lados, tiene la opción de un tratamiento anti-gota en el lado inverso de la lámina, un requisito clave para invernaderos comerciales.
A
Assiisstteenncciiaa ttééccnniiccaa
Nuestro departamento técnico le proporcionará toda la información en relación a la adecuación del uso de la gama Marlon ST Longlife.
** Sujetos a pedidos mínimos. Ponerse en contacto con nuestra oficina de ventas para información adicional.
Propiedades típicas de Mar lon ST Longlife
La tabla de propiedades incluye algunos productos no estándares y éstos pueden ser sujetos a pedidos mínimos o tiempos extendidos de fabricación.
Espesor de lámina (mm)
Estructura Espesor de lámina mm(±0.5) Espacio entre tabiques Ancho de lámina mm Peso aproximado g/m2 Transmisión de Luz(%) DIN 5036 - Transparente - Bronce - Opal Valor - UW/m2K
Prueba de Impacto por caída 21,3 de Gardiner a 23ºC Nm Doble 4 6 2100 800 85 28 39 3,9 21.3 4 Doble 6 6 2100 1300 82 26 39 3,7 27 6 Doble 8 10 2100 1500 82 20 39 3,4 >27 8 Cuatro 8 12,5 2100 1500 74 21 39 2,8 >27 Doble 10 10 2100 1700 82 33 40 3,2 >27 Cuatro 10 12,5 2100 1700 74 30 34 2,5 >27 10 Triple 16 16 1250 2500 77 18 42 2,4 >27 Triple 16 20 2100 2700 77 18 42 2,4 >27 Cinco 16 20 2100 2700 69 16 39 1,9 >27 M 16 17,5 1250 2800 73 -35 2,2 >27 M 16 32 1220 4000 74 -39 2,5 >27 X 16 12,4 1250 2500 66 -2,0 >27 16 Cinco 25 20 2100 3400 68 11 30 1,6 >27 25 Doble 30 35 1250 3500 77 18 37 2,6 >27 30 XX 32 16 2100 3800 64 11 40 1,4 >27 32 Siete 32 20 2100 3600 77 -27 1,25 >27 Diez 32 20 1250 3600 54 -35 1,14 >27 XX 35 16 980 4200 67 11 33 1,4 >27 35 Siete 35 20 2100 3900 63 7 31 1,2 >27 Diez 35 20 1250 3900 54 -35 1,08 >27 Diez 40 20 1250 4200 54 -33 0,99 >27 40 Diez 55 20 1250 5000 52 -32 0,83 >27 55
AHORA DISPONIBLES
10-paredes - espesores 32, 35, 40 &55mm
Tenwall
Marlon CST (Triple pared) - espesor 6mm
Ficha de datos disponible para la lámina alveolar perfilada Marlon CST
7-paredes - espesores de 32 & 35mm
4-paredes - espesor 8 & 10mm
Doble pared - espesores de 4, 6, 8, 10 & 30mm
Triple pared - espesor 16mm
5-paredes - espesores de 16 & 25mm M pared - espesor 16mm
XX paredes (XX) - espesores de 32 & 35mm
16x16mm (Triple pared) - Comportamiento equivalente a 16mm a un peso menor
16x32mm (M-Pared)- Claridad mejorada
X pared - espesor 16mm - Peso ligero pero estructuralmente resistente BM Marlon ST 2010(Esp) 22/9/11 17:00 Page 7
B
B rreetttt MMaarrttiinn LLttdd
24 ROUGHFORT ROAD MALLUSK, CO ANTRIM UK, BT36 4RB TEL: +44 (0) 28 9084 9999 FAX: +44 (0) 28 9083 6666 Email: [email protected]
Al recoger la información contenida en este folleto se han tomado todas las precauciones razonables para evitar errores.Todas las recomendaciones en el uso de nuestro producto se hacen sin garantía ya que las condiciones de uso están fuera del control de Brett Martin. El cliente deberá asegurarse de que el producto es apropiado para el objeto propuesto y que las condiciones reales de uso son adecuadas. Brett Martin sigue una política de continua renovación de sus productos y se reserva el derecho de introducir modificaciones en las especificaciones sin previo aviso. Marlon es una marca registrada de Brett Martin Ltd.
La marca Brett Martin de policarbonato incluye gamas de láminas compactas, perfiladas y alveolares.
