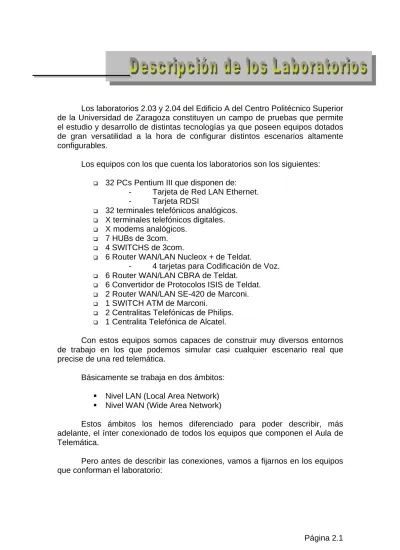

Los equipos con los que cuenta los laboratorios son los siguientes:

(1)

de gran versatilidad a la hora de configurar distintos escenarios altamente configurables.

q 32 PCs Pentium III que disponen de:

- Tarjeta de Red LAN Ethernet.

- Tarjeta RDSI

q 32 terminales telefónicos analógicos.

q X terminales telefónicos digitales.

q X modems analógicos.

q 7 HUBs de 3com.

q 4 SWITCHS de 3com.

q 6 Router WAN/LAN Nucleox + de Teldat.

- 4 tarjetas para Codificación de Voz.

q 6 Router WAN/LAN CBRA de Teldat.

q 6 Convertidor de Protocolos ISIS de Teldat.

q 2 Router WAN/LAN SE-420 de Marconi.

q 1 SWITCH ATM de Marconi.

q 2 Centralitas Telefónicas de Philips.

q 1 Centralita Telefónica de Alcatel.

Con estos equipos somos capaces de construir muy diversos entornos de trabajo en los que podemos simular casi cualquier escenario real que precise de una red telemática.

Básicamente se trabaja en dos ámbitos:

§ Nivel LAN (Local Area Network)

§ Nivel WAN (Wide Area Network)

Estos ámbitos los hemos diferenciado para poder describir, más adelante, el ínter conexionado de todos los equipos que componen el Aula de Telemática.

Pero antes de describir las conexiones, vamos a fijarnos en los equipos que conforman el laboratorio:

(2)

Vamos a realizar una descripción más o menos detallada de los equipos, haciendo especial hincapié en los puertos de entrada y salida que tienen y cuál es su utilidad dentro del Aula.

Estos equipos son los encargados de unir todos los puestos y otros elementos del laboratorio mediante Ethernet.

Como se ha comentado anteriormente, tienen capacidad para redirigir el tráfico que les llega por uno de sus puertos hacia el resto de los puertos.

Los HUBs de los que dispone el Aula de Telemática poseen además la capacidad de segmentarse, es decir, crear el enlace sólo entre un grupo definido de sus puertos.

Esta posibilidad proporciona gran versatilidad, ya que, con ella, somos capaces de crear entornos locales de trabajo. Virtualmente, lo que conseguimos es tener, con una sola máquina, hasta cuatro HUBs más pequeños, que pueden formar segmentos que nos permitan aislar unos puestos de otros.

En concreto, el Aula posee 6 HUB 3com modelo SuperStack II de 12 puertos y uno más, del mismo modelo, pero con 24 puertos. Todos ellos poseen un interfaz de configuración vía http, snmp, ftp, telnet,... bien mediante un puerto de consola o, directamente entrando por uno de los puertos. Las posibilidades de configuración son múltiples y nos permite crear escenarios de muy distinta índole en el nivel LAN-Ethernet.

(3)

Son los dispositivos que se encuentran en el nivel superior a los HUBs de la jerarquía de la red LAN configurable en nuestro laboratorio.

Como también hemos comentado antes, los SWITCHs, a diferencia de los HUBs, proporcionan una independencia de tráfico entre sus puertos, es decir, el tráfico que entra por uno de los puertos del SWITCH no es comunicado directamente al resto de puertos de éste, como haría el HUB. En cambio, el SWITCH es capaz de decidir a nivel MAC a cuál de sus puertos va dirigido ese tráfico, y lo transmite sólo a éste.

Con estos equipos conseguimos que el tráfico de una subred local se quede en su segmento de la red, siempre y cuando no vaya destinado al exterior de ésta.

Es decir, tenemos unos equipos que sirven de unión entre segmentos de redes diferenciadas. La utilidad es clara, si tenemos dos redes autónomas que queremos unir directamente, lo podemos hacer a través del SWITCH.

El Aula dispone de varios modelos de SWITCH, todos ellos de 3com: el laboratorio 2.03 dispone de 2 switchs modelo SuperStack II 1100, con doce puertos de 10Mb y dos puertos más de 100Mb y otro más con similares características, pero modelo SuperStack II 1000. El laboratorio 2.04 tiene un sólo switch 3com modelo SuperStack 3 de 24 puertos.

El interfaz de configuración es similar al de los HUB.

Son los routers o enrutadores IP de “gama alta” de Teldat. Su utilidad radica en la gran versatilidad que ofrecen, ya que sirven de unión entre tecnologías muy diversas, desde redes LAN a redes WAN. También son conmutadores X.25.

La capacidad más interesante que nos ofrecen los routers es la de servir de nexo entre redes distintas, tecnológicamente hablando. Para ello el Nucleox plus es capaz de transformar el tráfico de un tipo de red a otra y posee un buen número de puertos para distintas tecnologías.

Estos routers, en concreto, disponen de un puerto LAN (10baseT o AUI), cuatro puertos WAN (tipo v.35) y dos accesos básicos RDSI de un sólo canal B. Cuatro de los Nucleox + que poseen tarjetas codificadores, tienen cuatro puertos de telefonía analógica (FXS, FXO, E&M).

Estos equipos, por lo tanto, nos ofrecen gran cantidad de posibilidades a la hora de plantear escenarios, puesto que la gran cantidad de tecnologías que son capaces de soportar les dota de gran poder como unión entre redes de tecnologías distintas.

(4)

directa, además de poder hacerlo mediante IP. La configuración se realiza mediante una sesión telnet o snmp. Otro hecho destacable es la capacidad que tienen estos dispositivos para cambiar de configuración mediante la inserción de la información necesaria por medio de un disquete de 3½’’

previamente grabado con la configuración deseada. El cambio de entorno, con esta opción, es más rápida y segura.

Las Aulas dispone de 6 de estos equipos, uno por cada bancada.

Es un router de la misma firma que los Nucleox +, pero de una “gama” más baja. La

diferencia fundamental radica en el número de puertos que posee y que, además, no permite la expansión mediante tarjetas como las de codificación de voz que incluyen los Nucleox +.

El CBRA tiene 1 puerto LAN 10baseT, 1 puerto WAN v.35 y un acceso básico RDSI con un único canal B.

La configuración es similar a las de los Nucleox +, a diferencia de que en los CBRA no tiene la posibilidad de cargar configuraciones mediante disquete, hay que realizarlo mediante protocolos telnet, snmp y ftp.

Son routers IP que tienen una función parecida a los Nucleox + o los CBRA, solo que en un nivel de jerarquía superior, ya que están destinados a permitir una salida WAN- ATM de alta velocidad.

También Pueden funcionar como puentes.

La diferencia, por lo tanto, con los otros routers del Aula radica en los tipos de tecnologías que soporta, que verificamos a través de sus puertos.

Los dos routers ATM que tiene el laboratorio son el modelo SE-420 de Marconi, que tiene los siguientes puertos: 1 puerto Ethernet 10/100, 1 puerto Frame Relay serie y 1 puerto ATM STM1.

Para configurarlo, posee un puerto de consola y la posibilidad, como ocurría en los switchs y en los hubs, de acceder a un menú http. También se puede configurar vía ftp y snmp.

(5)

El Aula posee seis de estos dispositivos, que se encargan del paso, a nivel físico de la norma v.35 (utilizada por nuestros equipos Teldat entre otros para los enlaces WAN) a la norma G.703/G.704 (necesaria para el SWITCH ATM).

El SWITCH ATM es el único conmutador ATM que posee el laboratorio y es en encargado de unir varias tecnologías con la tecnología ATM de alta velocidad.

El modelo es el Fore Runner ASX-200 BX de Fore Systems, empresa perteneciente a Marconi.

Los puertos que soporta éste SWITCH son 4 puertos Frame Realy E1, 4 puertos ATM (STM-1) con conexión de Fibra Óptica.

Como ocurría con los Nucleox, los equipos de Marconi son modulables por tarjetas. El quipo del laboratorio tiene 2 módulos: un módulo ATM 1c- 3c/STM-1 con 4 puertos 155Mbps MMF y otro módulo Frame Relay con 4 puertos E1 (2Mbps). También dispone de un tercer módulo interno, llamado Frame Plus y que permite la conmutación de tramas Frame Relay.

El Aula Telemática CAJALÓN Dispone de Tres centralitas Telefónicas que permiten el control de líneas tanto analógicas como digitales. Consisten en dos modelos PHILIPS iS 1040/40 y un modelo ALCATEL Office.

En el laboratorio 2.03 se dispone de dos centralitas PHILIPS modelo 1040, y cada una de ellas posee una tarjeta de extensiones analógicas 15A/8A (proporciona 15 extensiones analógicas), y una tarjeta de líneas privadas analógicas E&M.

(6)

Estas centralitas disponen de 14 buses digitales que pueden configurarse como líneas o extensiones digitales. El máximo número permitido de buses dedicados a extensiones (S0) es 8, lo que supondrá un total de un máximo de 32 extensiones, ya que cada puerto admite hasta cuatro extensiones.

La configuración de las centralitas se llevará a cabo mediante la utilización de un paquete de software para entorno Windows, a través de el puerto serie o de una tarjeta RDSI que tenga línea con la centralita, llamado iS Manager (v5.0). Con esta aplicación se crean bases de datos de configuración que se transfieren a la centralita a través de su puerto serie de CONSOLA, colocado en la parte lateral de la misma.

También existe un puerto de TARIFICACIÓN por el que se puede acceder a información de utilidad sobre la duración de las llamadas, los números llamados, etc...

Centralita PHILIPS A

Interior Centralita PHILIPS A

(7)

La centralita ALCATEL posee 12 líneas analógicas y 16 buses digitales.

Para configurarla también se utiliza un software propietario de ALCATEL.

El formato de expansión de esta centralita se basa en un sistema modular de tarjetas. Existen 10 slots para introducir esas tarjetas de expansión. En concreto, la centralita ALCATEL Office del Laboratorio 2.04 tiene 4 tarjetas de expansión, dos de ellas son tarjetas de 8 S0/T0 digitales cada una (slot 2 y 10), una tarjeta de extensiones analógicas con 8 extensiones (slot 1) y la cuarta tarjeta es una tarjeta de líneas analógicas, con cuatro líneas (slot 3).

Estas dos centralitas dependen de la centralita SIEMENS del Centro de Cálculo del Centro Politécnico Superior de la Universidad de Zaragoza, que les proporciona el acceso a la Red Telefónica Privada.

Centralita ALCATEL Office

Interior Centralita ALCATEL Office

(8)

Otros equipos conforman el Laboratorio. Son equipos de gestión que ayudan al desarrollo y control de las actividades de el resto de los equipos. Así pues el Aula dispone de:

Router Sun : Al que llamamos Suntele1 y que es un equipo Unix que se encarga de servir como pasarela de salida a Internet. Todos los PCs y el resto de equipos conectado con la red LAN IP lo tienen configurado como Router por Defecto, es decir, es dónde buscan direcciones IP ajenas a su propia red.

Servidor Novell : Se trata de un PC conectado a la red LAN IP del Laboratorio y que es el encargado de

servir una red especial que posee el Laboratorio, basada en protocolos Novell (servidor de ficehros), y que llamamos Telemática. Este servidor proporciona licencias de Windows 3.11 y software de comunicaciones.

Pasarela AppleTalk : Se trata de un router multiprotocolo modelo Shiva Fast Path y que sirve de pasarela entre la LAN IP basada en Ethernet de nuestro laboratorio con una mini LAN basada en AppleTalk que forman cuatro ordenadores Macintosh de Apple que estan en el Laboratorio 2.03. Asigna direcciones desde la .128 hasta la .143 en la red del aula (155.210.157.0).

Buffers de Datos : Son dos ordenadores PCs conectados al puerto de tarificación de las centralitas telefónicas PHILIPS y que guardan la información de todas las llamadas que se producen. Sirven de Analizador de las líneas y extensiones que salen de la centralita.

Visores de Consola : Son cuatro ordenadores conectados a los puertos de consola de distintos equipos (como los HUBs, los SWITCH, los CBRAs y los NUCLEOXs). Es una manera rápida de acceder a los sistemas de configuración local de estos dispositivos.

(9)

Otro elemento importante en nuestro laboratorio es el Puesto de Prácticas, pues contiene los elementos necesarios para acceder a la red que forma el Aula.

Se trata del PC con acceso a la LAN Ethernet a través de su tarjeta correspondiente, un terminal analógico y la posibilidad de acceder a dos redes digitales distintas (RDSI verde y RDSI amarilla) bien mediante la tarjeta RDSI del PC, o bien a través de un teléfono digital conectado directamente a uno de los conectores de la red.

Se disponen de 32 de estos puestos repartidos en bancadas en los dos laboratorios. El laboratorio 2.03 dispone de 4 bancadas con 4 puestos cada una (16 puestos en total). Los 8 puestos restantes están distribuidos en dos bancadas en el laboratorio 2.04.

Cada puesto tiene asignado un nombre según la bancada en la que se encuentra: PcteleBP donde B es el número de bancada y P es el puesto que tiene asignado en esa bancada.

También se le asigna una dirección IP para el acceso LAN, una extensión telefónica analógica y dos extensiones telefónicas digitales, una para cada red digital que llega hasta cada puesto (verde o amarilla).

ETHERNET TELEFONÍA ANALÓGICA

RDSI CENTRALITA

A

RDSI CENTRALITA

B

Puesto de Prácticas Panel de Puertos

(10)

A continuación se muestra las direcciones IP y las extensiones de los puestos que posee el Aula:

En el Laboratorio 2.03:

Bancada 1:

PCtele11 @MAC: 00 50 DA 2A 32 ED

@IP: 155.210.157.1 Conexión11

conexión LAN: HUB1 puerto 3 ext. Analógica: 481

ext. Digital A: 401 a 404 ext. Digital B: 501 a 504 PCtele12 @MAC: 00 50 DA 2A 32 99

00 04 76 0C 13 68

@IP: 155.210.157.2 Conexión12

ext. Digital A: 401 a 404 ext. Digital B: 501 a 504 PCtele13 @MAC: 00 50 DA 2A 32 90

@IP: 155.210.157.3 Conexión13

ext. Digital A: 401 a 404 ext. Digital B: 501 a 504 PCtele14 @MAC: 00 50 DA 2A 32 A2

@IP: 155.210.157.10 Conexión14

ext. Digital A: 401 a 404 ext. Digital B: 501 a 504 Bancada 2:

PCtele21 @MAC: 00 50 DA 2A 32 98

@IP: 155.210.157.17 Conexión21

(11)

PCtele22 @MAC: 00 50 DA 2A 32 F2 00 01 02 F5 29 FA

@IP: 155.210.157.18 Conexión22

ext. Digital A: 411 a 414 ext. Digital B: 511 a 514 PCtele23 @MAC: 00 50 DA 2A 32 DD

@IP: 155.210.157.25 Conexión23

ext. Digital A: 411 a 414 ext. Digital B: 511 a 514 PCtele24 @MAC: 00 50 DA 2A 32 FA

@IP: 155.210.157.26 Conexión24

ext. Digital A: 411 a 414 ext. Digital B: 511 a 514 Bancada 3:

PCtele31 @MAC: 00 50 DA 2A 32 C5

@IP: 155.210.157.33 Conexión 31

ext. Digital A: 421 a 424 ext. Digital B: 521 a 524 PCtele32 @MAC: 00 50 DA 2A 32 9A

00 04 76 0C 15 C3

@IP: 155.210.157.34 Conexión 32

ext. Digital A: 421 a 424 ext. Digital B: 521 a 524

(12)

PCtele33 @MAC: 00 50 DA 28 8F 1F

@IP: 155.210.157.41 Conexión 33

PCtele34 @MAC: 00 50 DA 2A 32 8F

@IP: 155.210.157.42 Conexión 34

Bancada 4:

PCtele41 @MAC: 00 50 DA 2A 32 B7

@IP: 155.210.157.49 Conexión 41

PCtele42 @MAC: 00 50 DA 2A 32 C2 00 04 76 0C 15 D3

@IP: 155.210.157.50 Conexión 42

ext. Digital A: 431 a 434 ext. Digital B: 531 a 534 PCtele43 @MAC: 00 50 DA 2A 33 5F

@IP: 155.210.157.57 Conexión 43

(13)

PCtele44 @MAC: 00 50 DA 2A 33 A5

@IP: 155.210.157.58 Conexión 44

ext. Digital A: 431 a 434 ext. Digital B: 531 a 534 En el Laboratorio 2.04:

Bancada 5:

PCtele51 @MAC: 00 50 DA 2A 32 F9

@IP: 155.210.157.65 Conexión 51

ext. Digital A: 441 a 444 ext. Digital B: 541 a 544 PCtele52 @MAC: 00 50 DA 28 8A 86

@IP: 155.210.157.66 Conexión 52

ext. Digital A: 441 a 444 ext. Digital B: 541 a 544 PCtele53 @MAC: 00 20 18 64 ED 1D

@IP: 155.210.157.73 Conexión 53

ext. Digital A: 441 a 444 ext. Digital B: 541 a 544 PCtele54 @MAC: 00 20 18 65 0E 41

@IP: 155.210.157.74 Conexión 54

(14)

Bancada 6:

PCtele61 @MAC: 00 50 DA 2A 32 A1

@IP: 155.210.157.81 Conexión 61

ext. Digital A: 461 a 464 ext. Digital B: 551 a 554 PCtele62 @MAC: 00 10 5A 69 B0 2D

00 50 DA 2A 32 A3

@IP: 155.210.157.82 Conexión 62

ext. Digital A: 461 a 464 ext. Digital B: 551 a 554 PCtele63 @MAC: 00 20 18 64 ED 42

@IP: 155.210.157.89 Conexión 63

ext. Digital A: 461 a 464 ext. Digital B: 551 a 554 PCtele64 @MAC: 00 20 18 64 ED 1E

@IP: 155.210.157.90 Conexión 64

Nótese que en la bancada 6 el bus de la extensión digital proporcionada por la centralita PHILIPS A tiene una numeración distinta de la que cabría esperar (451 a 154 en vez de 461 a 464). Esto es porque, debido a un problema eléctrico, el bus correspondiente no funcionaba correctamente a las distancia necesaria (la centralita está en un laboratorio distinto del de la localización del bus).

En cada puesto disponemos de un conjunto de accesos (Ethernet, RTC,

(15)

La distribución de los Laboratorios se observa en los siguientes gráficos:

Laboratorio 2.03

Laboratorio 2.04

(16)

A continuación vemos las direcciones IP asignadas a cada puesto, dentro de la red 155.210.157.0:

Laboratorio 2.03

Laboratorio 2.04

(17)

En los siguientes gráficos se encuentra la distribución de las extensiones telefónicas :

Laboratorio 2.03

Laboratorio 2.04

(18)

192021222324 131415161718

7 8 9 101112

1 2 3 4 5 6

434445464748 373839404142

313233343536 252627282930

192021222324 131415161718

7 8 9 101112

1 2 3 4 5 6

434445464748 373839404142

313233343536 252627282930

192021222324 131415161718

7 8 9 101112

1 2 3 4 5 6

434445464748 373839404142

313233343536 252627282930

CONFIGURACIÓN ARMARIO Laboratorio 2.03

Panel 48 Puertos

Pasahilos

HUB 3com SuperStackII 12 puertos

SWITCH 3com SuperStackII 1100 12 puertos + 2

SWITCH 3com SuperStackII 1000 12 puertos + 1

Router de acceso WAN/LAN NUCLEOX

Router de acceso WAN/LAN CBRA20-20

Teldat

ISIS Teldat

(19)

19 20 21 22 23 24

13 14 15 16 17 18

7 8 9 10 11 12

1 2 3 4 5 6

43 44 45 46 47 48

37 38 39 40 41 42

31 32 33 34 35 36

25 26 27 28 29 30

19 20 21 22 23 24

13 14 15 16 17 18

7 8 9 10 11 12

1 2 3 4 5 6

43 44 45 46 47 48

37 38 39 40 41 42

31 32 33 34 35 36

25 26 27 28 29 30

Com 3

CONFIGURACIÓN ARMARIO Laboratorio 2.04

Panel 48 Puertos

SWITCH 3com SuperStack3 24 puertos

SWITCH ATM Fore Systems Fore Runner ASX-200 BX.

ISIS Teldat

Router de acceso WAN/LAN CBRA20-20

Teldat Router de acceso WAN/LAN NUCLEOX

PLUS 60 Teldat Pasahilos

ROUTER WAN/LAN SE-420 Marconi

(20)

Panel de Conexiones Laboratorio 2.03:

(21)

PANEL 48 PUERTOS 1

PUERTO ETIQUETA DESCRIPCIÓN

1 D1 Salidas de S0-T0 de la central telefónica PHILIPS A a bancada 1 2 D2 Salidas de S0-T0 de la central telefónica PHILIPS A a bancada 2 3 D3 Salidas de S0-T0 de la central telefónica PHILIPS A a bancada 3 4 D4 Salidas de S0-T0 de la central telefónica PHILIPS A a bancada 4 5 D5 Salidas de S0-T0 de la central telefónica PHILIPS A a bancada 5 (Lab. 04) 6 D6 Salidas de S0-T0 de la central telefónica PHILIPS A a ALCATEL (Lab. 04) 7 D7 Salidas de S0-T0 de la central telefónica PHILIPS A a bancada 6 (Lab. 04) 8 D8 Salidas de S0-T0 de la central telefónica PHILIPS A a PHILIPS B 9 D1 Salidas de S0-T0 de la central telefónica PHILIPS B a bancada 1 10 D2 Salidas de S0-T0 de la central telefónica PHILIPS B a bancada 2 11 D3 Salidas de S0-T0 de la central telefónica PHILIPS B a bancada 3 12 D4 Salidas de S0-T0 de la central telefónica PHILIPS B a bancada 4 13 D5 Salidas de S0-T0 de la central telefónica PHILIPS B a bancada 5 (Lab. 04) 14 D6 Salidas de S0-T0 de la central telefónica PHILIPS B a bancada 6 (Lab. 04) 15 D7 Salidas de S0-T0 de la central telefónica PHILIPS B a ALCATEL (Lab. 04) 16 D8 Salidas de S0-T0 de la central telefónica PHILIPS B a PHILIPS A

17 R1 Conexión con el bus digital verde de la Bancada1.

24 T4-S3 Transporta 2 S0-T0 al Lab.04 (conexión ALCATEL con 2 GW VoIP).

25 D9 Salida de T0 de la central telefónica PHILIPS A (sin utilizar).

29 D13 Salida de T0 de la centralita PHILIPS A entrada de PHILIPS B.

30 D14 Salida de T0 de la centralita PHILIPS A entrada de ALCATEL.

31 BACK1 Conexión con el Lab. 04.

32 2S0 Conexión con las dos bancadas del Lab. 04.

33 D9 Salida de T0 de la central telefónica PHILIPS B (sin utilizar).

37 D13 Salida de T0 de la centralita PHILIPS B entrada de PHILIPS A.

38 D14 Salida de T0 de la centralita PHILIPS B entrada de ALCATEL.

39 BACK2 Conexión con el Lab. 04.

40 2S0 Conexión con las dos bancadas del Lab. 04.

41 R1 Conexión con el bus digital amarillo de la Bancada1.

(22)

1 A1

2 A2

3 A3

4 A4

5 A5

6 A6

7 A7

8 A8

9 A1

10 A2

11 A3

12 A4

13 A5

14 A6

15 A7

16 A8

17 1915

18 5159

19 5160

20 5166

21 GT1 Conexión con Bancada9 puerto rojo 1

23 GT3 Conexión con Bancada9 puerto rojo 3 Servidor Novell

25 A9

26 A10

27 A11

28 A12

29 A13

30 A14

31 A15

32 AA Transporta 4 extensiones analógicos de PHILIPSA al Lab. 04.

33 A9

34 A10

35 A11

36 A12

37 A13

38 A14

39 A15

40 AB Transporta 4 extensiones analógicos de PHILIPSB al Lab. 04.

41

Líneas analógicas de la centralita PHILIPSB

Extensiones analógicas de la centralita PHILIPSA a Bancadas

Extensiones analógicas de la centralita PHILIPSB a Bancadas

Extensiones analógicas del Cetro de Cálculo

Extensiones analógicas de la centralita PHILIPSA al Lab. 04

Extensiones analógicas de la centralita PHILIPSA

(23)

1 1T1 Conexión roja PCtele11

25 1D1 Conexión azul PCtele11

(24)

Los Paneles de ínter conexionado del Laboratorio 2.04 son los que se muestran en las siguientes figuras:

En las siguientes páginas se muestran los significados de las etiquetas y la función que tiene cada conexión.

(25)

PANEL 48 PUERTOS 1

1 S01

2 S02

3 S03

4 S04

5 S05

6 S06

7 S07

8 S08

9 LA 1

10 LA 2

11 LA 3

12 LA 4

13 14 15 16

17 2S0 2 S0 que vienen de la centralita PHILIPSA del Lab. 03 (D5 y D7) 18 2S0 2 S0 que vienen de la centralita PHILIPSB del Lab. 03 (D6 y D7) 19 T3-S2 Conecta T03 y S010 de la centralita ALCATEL con el Lab. 03 (GW VoIP) 20 T4-S3 Conecta T04 y S011 de la centralita ALCATEL con el Lab. 03 (GW VoIP)

21 BACK1 Conexión con el Lab. 03

22 BACK2 Conexión con el Lab. 03

23 AB Transporta 4 pares analógicos al Lab.03 (Centralita PHILIPSB) 24 AA Transporta 4 pares analógicos al Lab.03 (Centralita PHILIPSA) 25 T01 Entrada a la centralita ALCATEL desde la línea 2112 del CC.

26 T02 Entrada a la centralita ALCATEL desde la línea 2113 del CC.

27 T03 Entrada a la centralita ALCATEL desde el Lab.03.

28 T04 Entrada a la centralita ALCATEL desde el Lab.03.

29 S09

30 S010 Salida de la centralita ALCATEL hacia el Lab.03.

31 S011 Salida de la centralita ALCATEL hacia el Lab.03.

32 S012 Salida de la centralita ALCATEL hacia el Lab. GTC1.

33 AN1

34 AN2

35 AN3

36 AN4

37 AN5

38 AN6

39 AN7

40 AN8

41 2112

42 2113

43 5159

44 1915

Líneas Digitales del Centro de Cálculo.

Líneas Analógicas del Centro de Cálculo Salidas de S0 de la central telefónica ALCATEL.

Salidas de pares analógicos de la centralita ALCATEL.

Van dirigidos al NUX-A1(VoIP) del Lab.03.

Salidas de pares analógicos de la centralita ALCATEL.

Salidas de Líneas Analógicas de la central telefónica ALCATEL

(26)

PANEL 48 PUERTOS 2

1 5T1 Conexión roja con el puesto PCtele51

9 CT1 Conexión roja con el puesto PCteleC1

13 1 Conexión azul PCtele01 con SW(10)

14 2 Conexión roja PCtele01

15 3 Conexión verde con PCtele01

16 4 Conexión amarilla PCtele01

17 GTC1 Conexión con el Lab. GTC1

18 NX-A1 Conexión con el Lab. 03 (VoIP)

19 ISIS 1 Conexión con el puerto ISIS 1 del Lab. 03

23 24

33 CD1 Conexión azul PCteleC1

37 5 Conexión azul PCtele00

38 6 Conexión roja PCtele00

39 7 Conexión verde con PCtele00

40 8 Conexión amarilla PCtele00

(27)

Los Armarios de Comunicaciones son el centro neurálgico del Aula Telemática.

Ellos contienen todos los equipos de ínter conexionado que permiten a los puestos de prácticas formar redes entre si, finalidad última de los Laboratorios.

Otro punto que debemos considerar es el del cableado:

Los cables de conexión son, generalmente, latiguillos con conectores RJ-45 y RJ-11 para datos y voz respectivamente.

Estos cables viajan por el techo de los laboratorios hasta las bancadas y bajan a través de unas bandejas de cables hasta los puestos de prácticas. Las bandejas surcan también las mesas horizontalmente, disponiendo de conectores para los enlaces.

Otros tipos de cables conviven con los RJ. En el laboratorio se utilizan cables más duros con conectores v.35 o RS-232. También hay equipos que se conectan mediante fibra óptica multimodo y, ocasionalmente, se utiliza el cable coaxial.

Y con esto quedan descritos los dos Laboratorios que conforman el Aula Telemática.
