CENTRO DE MANTENIMIENTO DE VEHÍCULOS INDUSTRIALES
Autor: Miranda de Larra Arnaiz, Carlos Director: Blasco Siegrist, Manuel
Entidad Colaboradora: ICAI – Universidad Pontificia Comillas.

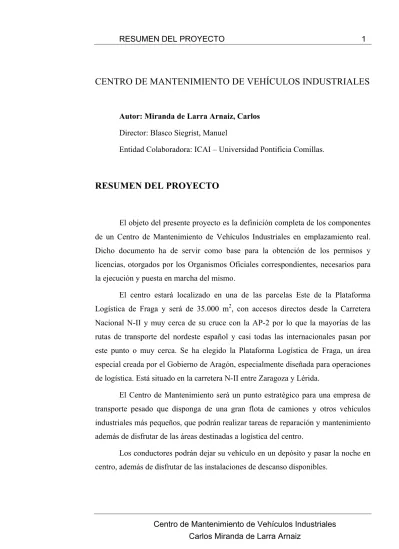

RESUMEN DEL PROYECTO
El objeto del presente proyecto es la definición completa de los componentes de un Centro de Mantenimiento de Vehículos Industriales en emplazamiento real. Dicho documento ha de servir como base para la obtención de los permisos y licencias, otorgados por los Organismos Oficiales correspondientes, necesarios para la ejecución y puesta en marcha del mismo.
El centro estará localizado en una de las parcelas Este de la Plataforma Logística de Fraga y será de 35.000 m2, con accesos directos desde la Carretera Nacional N-II y muy cerca de su cruce con la AP-2 por lo que la mayorías de las rutas de transporte del nordeste español y casi todas las internacionales pasan por este punto o muy cerca. Se ha elegido la Plataforma Logística de Fraga, un área especial creada por el Gobierno de Aragón, especialmente diseñada para operaciones de logística. Está situado en la carretera N-II entre Zaragoza y Lérida.
El Centro de Mantenimiento será un punto estratégico para una empresa de transporte pesado que disponga de una gran flota de camiones y otros vehículos industriales más pequeños, que podrán realizar tareas de reparación y mantenimiento además de disfrutar de las áreas destinadas a logística del centro.
Los conductores podrán dejar su vehículo en un depósito y pasar la noche en centro, además de disfrutar de las instalaciones de descanso disponibles.
Centro de Mantenimiento de Vehículos Industriales Carlos Miranda de Larra Arnaiz
El Centro quedará dividido en las siguientes áreas, que serán descritas a continuación:
Área de suministro: Se compone de tres depósitos de doble pared de 40000 litros, dos de ellos para gasóleo A y el otro para Biodiesel, dos aparatos surtidores de dos productos situados en sendas isleta bajo una marquesina común y las bocas de carga desde donde se llenarán los depósitos. Los surtidores tendrán un dispositivo de identificación para suministrar combustible y archivar los datos, facilitando así el control económico. El pavimento será impermeable, resistente e inalterable por efecto de hidrocarburos.
Taller: El edificio del taller será a un agua, salvando una luz de 20 metros. La superficie total será de 800m2, donde habrá un foso para inspección inferior de vehículos, dos bancos de trabajo, una red de aire comprimido, maquinaria para el mantenimiento de autobuses, un almacén y un aseo.
Área de lavado: En la zona de lavado se instalará un puente de lavado y un equipo de aspirado para la limpieza interna de vehículos pesados.
Área de Logística: El área de logística comprenderá la mayoría de superficie del centro y constará de dos almacenes exteriores vallados y vigilados, uno de ellos para mercancías peligrosas, un almacén cubierto para mercancías que requieran unas condiciones determinadas de almacenaje o mercancías que necesiten mayor vigilancia y un edificio que servirá de depósito de vehículos, donde los tráileres completos o sólo las cabezas tractoras podrán pasar la noche vigilados. Los dos edificios serán naves industriales a dos aguas.
Zona de personal y descanso: El centro tendrá una zona de personal, administración y descanso donde los conductores y empleados podrán pasar la noche si es necesario. Comprenderá las siguientes instalaciones: Edificio principal, que será de una planta, incluyendo una cafetería con cocina, un despacho, dos aseos, una sala de tiempo libre, dos vestuarios y un pequeño almacén. Edificio auxiliar, que irá destinado al alojamientos de los conductores. Estará formado por doce habitaciones cada una de ellas con una cama individual, baño y una mesa de escritorio. La estructura y características de estos dos edificios serán las mismas. En las
Centro de Mantenimiento de Vehículos Industriales Carlos Miranda de Larra Arnaiz
inmediaciones de la zona de descanso nos encontraremos una gran zona ajardinada y dos pistas de pádel así como una piscina para completar las instalaciones de recreo.
La red de saneamiento se ha proyectado para tratar las aguas hidrocarburadas en una depuradora después de ser separadas correctamente. Las procedentes de la recogida de agua de las cubiertas se evacuarán directamente a la depuradora del Polígono, y las fecales serán evacuadas a la red de saneamiento del polígono.
La obra civil incluye movimiento de tierras y explanación, colocación de pavimentos, cimientos y estructuras, así como todas las acciones asociadas a la construcción. También incluirá la instalación de los tres depósitos de 40.000 litros del área de suministro, dos para diésel y una para biodiésel.
El estudio económico es una parte fundamental del proyecto, para analizar la viabilidad del mismo. El presupuesto total asciende a 1.927.201,18€. Teniendo en cuenta los gastos generados y los ingresos que ofrece el empleo del Centro (dinero ahorrado al consumir bienes y servicios internos), obtenemos un VAN de 2.718.853,65 €, y una TIR del 20,32%.
El período de recuperación de la inversión es de menos de 3 años y medio, es un período muy corto para una inversión de estas características.
El presente proyecto cuenta además con un documento de impacto medioambiental, cuyo fin es el estudio del efecto sobre el medioambiente de la implantación de la estación de servicio en dicha parcela, además de un estudio de seguridad y salud.
Madrid, Junio de 2010
El Autor del Proyecto Carlos Miranda de Larra Arnaiz
