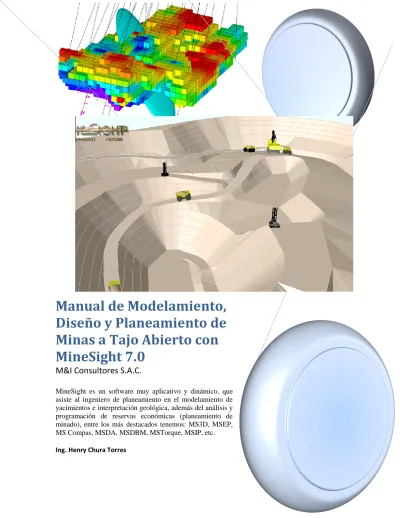

Manual de Modelamiento,
Diseño y Planeamiento de
Minas a Tajo Abierto con
MineSight 7.0
M&I Consultores S.A.C.
MineSight es un software muy aplicativo y dinámico, que asiste al ingeniero de planeamiento en el modelamiento de yacimientos e interpretación geológica, además del análisis y programación de reservas económicas (planeamiento de minado), entre los más destacados tenemos: MS3D, MSEP, MS Compas, MSDA, MSDBM, MSTorque, MSIP, etc.
M&I CONSULTORES S.A.C.
MANUAL DE MODELAMIENTO, DISEÑO Y
PLANEAMIENTO DE MINAS A TAJO ABIERTO CON
MINESIGHT 7.0
INGENIERO DE PLANEAMIENTO JUNIOR
HENRY CHURA TORRES
PROLOGO:
El software minero con mayor aplicabilidad por la industria minera, es aquel proporcionado por la empresa Mintec, “MineSight”. Su última versión, en todas sus aplicaciones es el 8.0. MineSight posee varios packs aplicativos que asiste al ingeniero de planeamiento en el modelamiento de yacimientos e interpretación geológica, además del análisis y programación de reservas económicas (planeamiento de minado), entre los más destacados tenemos: MS3D, MSEP, MS Compas, MSDA, MSDBM, MSTorque, MSIP, etc.
En esta oportunidad, a través de este manual, se tocara los packs más relevantes de MS, que son utilizados para el control versátil de un proyecto minero, desde su etapa de pre-factibilidad hasta el control de la vida operativa de la mina.
El modelamiento geológico de los yacimientos, análisis geoestadísticos, optimización de pits, diseño de tajos operativos, botaderos, etc.; pueden tener su aplicabilidad con las diferentes packs que posee MineSight en versión 7.0.
INTRODUCCION:
Manejar y aplicar las herramientas de MineSight, es un proceso de aprendizaje muy tedioso, más aun cuando el lenguaje de MineSight se encuentra en inglés. Sin embargo ello no debe ser impedimento para que usted no pueda aprender a manejar este software. Por ello, el autor ha puesto a disposición de los estudiantes un manual de usuario muy didáctico, con el cual usted puede aprender, sin la necesidad de un tutor, a utilizar el software MineSight.
Lo único que usted necesita es tiempo y dedicación para aprender este software, que tiene una gran aplicabilidad en las empresas mineras del Perú.
El proceso de modelamiento 3D del yacimiento, el diseño de minas, el planeamiento a largo plazo y corto plazo, puede ser asistido por MineSight y este manual le enseña a usted, de manera particular, aplicar las herramientas y Packs que posee MineSight para obtener resultados precisos, óptimos y con el menor tiempo posible, en la evaluación de yacimientos mineros.
La licencia utilizada en este manual es académica y donada a la Facultad de Ingeniería de Minas por la empresa Mintec.
Y el autor solo lo utilizara para fines académicos.
Atentamente Ing. Henry Chura Torres
1. EL PROYECTO CLAUDIA:
La M&I consultores SAC y el departamento de Planeamiento de la UEA del proyecto Claudia, debe realizar el estudio de factibilidad del proyecto Claudia, para tal razón ha elaborado un expediente técnico – económico, del cual debe obtenerse el modelamiento de bloques respectivo, estimación de un gráfico “Tonelaje vs Ley de corte y ley media”, diseño del Pit final económico, las Fases de minado económicas, además de un plan de minado preliminar a largo plazo.
El informe técnico – económico se muestra a continuación:
1.1. GEOLOGIA:
El yacimiento Larkas de tipo pórfido dacítico (proyecto Claudia) se encuentra en la franja sedimentaria mesozoica de la cordillera occidental a unos 150 km de la mina Antamina. La mineralización de esta zona refiere a un Stock de pórfido dacítico del Mioceno (23-14 Ma) que intruyo al grupo Goyllarisquizga del Cretáceo inferior, emplazado cerca al plano axial del sinclinal de Larkas. Este stock forma un conjunto de stocks mineralizantes desde Larkas hasta Cajamarca.
El pórfido dacítico temprano, causante de la mineralización, fue intruido por un pórfido dacitico enriquecido, lo que ocasiono un primer evento de mineralización en la parte del pórfido dacitico temprano, está cortado por diques basálticos andesiticos.
1.1.1. GRANODIORITAS (1):
La granodiorita, roca del cretáceo inferior perteneciente al grupo Goyllarisquizga, es la roca de caja junto a la monzonita (pórfido temprano). La zona externa se encuentra altamente alterada con la presencia de baritina en trazas cercana a la superficie. Esta es la roca simbólica de la zona de oxidación, alterada y fracturada por procesos meteorológicos.
1.1.2. MONZONITA (2):
La monzonita, roca del cretáceo inferior perteneciente al grupo Goyllarisquizga. Esta roca se encuentra en la profundidad, así como también la superficie, formando un anticlinal de rocas ígneas. Esta es la roca simbólica de la zona primaria o de sulfuros primarios, con pirita y calcopirita como minerales indicadores.
1.1.3. DACITA (3):
La Dacita roca característica del pórfido temprano y enriquecido del Mioceno y terciario inferior respectivamente. Dacitas de distinta composición en minerales accesorios, tales que permitieron la mineralización del yacimiento Larkas. Esta es la roca que simboliza a la zona de sulfuros secundarios y en donde se emplazó el dique.
1.2. ZONAS DE ALTERACION:
Las zonas representativas de alteración que tuvieron lugar en el yacimiento Larkas, fueron la zona de Óxidos, zona de Sulfuros Secundarios y Zona de Sulfuros Primarios:
La Zona de Oxidos:
En distancia vertical varía entre 0 a15 metros, emplazado en la Monzonita con minerales representativos de jarosita, geothita, malaquita y oro.
La Zona de Sulfuros Secundarios:
En distancia vertical varía entre 15 a 36 metros, emplazado en la Dacita porfiritica con minerales representativos de Calcosina y Covelina.
La Zona de Sulfuros Primarios:
En distancia vertical varía entre 36 a 150 metros, emplazado en la Monzonita con minerales representativos de Calcopirita y Pirita.
1.3. SONDAJES DIAMANTINOS:
Los sondajes diamantinos procesado por MineSight ascienden en un total de 128 Sondajes diamantinos. Con el cual debe realizarse la interpretación geológica y el modelamiento de bloques el cual tiene las siguientes medidas:
1.4. RESUMEN DE ASPECTOS RELEVANTES:
La elaboración del expediente técnico – económico, resume los siguientes aspectos:
El proceso de beneficio del proyecto Claudia será por flotación de minerales Oxidados, supergénicos y primarios, en los que se procesara minerales mena como Calcosina y Calcopirita respectivamente. La planta concentradora tendrá una capacidad máxima diaria de 25,000 TM/Día, 750,000 TM/Mes y 9’125,000 TM/AÑO
En el yacimiento se han considerado 4 zonas, entre mineralizadas y no mineralizadas, los cuales se resumen a continuación:
Zona de Óxidos - Roca LZ
Costo de Minado: 3.32
Costo de Proceso: 9.33
Características:
Recuperación Cu: 83%
Densidad: 2.52
Zona Primaria - Roca PZ
Costo de Minado: 3.32 Costo de Proceso: 8.19 Características: Recuperación Cu: 91% Densidad: 2.65 En resumen se tiene: TYPE MINER
DENSITY RECUPERACION ESCALA DERIVATIVA COSTO DE PROCESO ORTYP 1 LZ 2.52 83% 1.06 9.33 2 PZ 2.65 91% 0.93 8.19 3 SZ 2.6 88% 1 8.81 4 WS 2.36
Los costos unitarios estimados para el proyecto Claudia se detallan:
Zona Supergénicos - Roca SZ
Costo de Minado: 3.32 Costo de Proceso: 8.81 Características: Recuperación Cu: 88% Densidad: 2.60 Desmonte - Roca WS Costo de Minado: 2.16 Costo de Proceso: 0.00 Características: Recuperación: 0.0% Densidad: 2.36
RESUMEN DE COSTOS DEL PROYECTO CLAUDIA Tabla 6.3 COTIZACION DEL ORO US$/Lb $2.80
PRODUCCIÓN MENSUAL TM 750,000 CATE_CC UNIDADES DE COSTOS $/TM
921 EXPLORACION 0.48
923 EXPLOTACIÓN TAJO ABIERTO 1.09 925 SERVICIOS AUXILIARES DE MINA 0.76
CATEGORIA I:
C. MINADO
921, 923, 925 2.33
926 PLANTA CONCENTRACION 5.84 927 GASTOS GENERALES OPERATIVOS 1.65
CATEGORIA II:
C. PLANTA
926, 927 7.49
928 ADMINISTRACION GENERAL 1.98 CATEGORIA III: C. ADM.
928 1.98
982 GASTOS DE VENTAS (*)0.22
CATEGORIA IV: US$/Lb
FLETE + REFINACION + TARIFA (*)0.32 TOTAL COSTO DE OPERACIÓN: 11.80
La categorización de costos ha sido necesaria para realizar un mejor análisis, posterior de la variación de los costos. Sin embargo para la conciliación de variables se utilizara el siguiente cuadro:
DETALLES DE COSTO PARA MSEP y WHITTLE PROYECTADO C. Mineral C. Desmonte C. Total
C. Minado 3.32 2.16 3.32
C. Planta 8.98 8.98
Total 12.30
Además cabe recalcar que el costo de capital es de 0.5$/TM que se agregó al costo de planta.
El precio base del metal para el caso del cobre será de 2.80 $/lb, también cabe recalcar que el gasto de ventas asciende a 0.32 $/lb, que se descontara del precio base.
La mina explotara a tajo abierto. Para el ángulo te talud final se tendrá en cuenta las siguientes recomendaciones geomecánicas:
RECOMENDACIONES GEOMECANICAS TABLA DE AZIMUTS AZIMUT SLOPE 1 0 45 2 115 42 3 185 44 4 265 42
Los aspectos de diseño de los tajos operativos se resumen a continuación:
ASPECTOS DE DISEÑO EN EL TAJO
Altura de Banco: 10m
Ancho de Berma: 6.5m
Bancos por Berma en D. 2 Angulo de Cara de Banco: 70°
Ancho de Rampa: 25m
Pendiente max: 10%
2. LA BASE DE DATOS:
Antes de trabajar el proyecto Claudia en MineSight, debemos investigar qué tipo de base datos se ha proporcionado.
La base del proyecto Claudia está compuesto por: Assays.csv, Collar.csv, Litho.csv, Survey.csv, Topo.dxf y TopoCollar.csv.
Paso 01:
Debemos visualizar la base de datos en el orden: Collar.csv, Survey.csv, Assays.csv, Litho.csv y Topo.dxf.
Nota: El TopoCollar.csv, es un archivo irrelevante, únicamente se le ha incluido para realizar algunas de las funciones de MineSight que se verá más adelante.
Folder Project
El Collar.csv, en este archivo se almacena el nombre, las coordenadas y la máxima profundidad de cada sondaje diamantino. El Survey.csv, en este archivo se almacena el nombre, las longitudes y la inclinación - azimut de cada sondaje diamantino.
El Assays.csv, en este archivo se almacena el nombre, los análisis químicos del cobre total, cobre soluble y el arsénico de cada sondaje diamantino. El Litho.csv, en este archivo se almacena el nombre, las longitudes, las etiquetas y la numeración de las rocas de cada sondaje diamantino.
Nota: Es de suma importancia revisar la base de datos, pues si existiese algún error, seria muchos más conveniente depurarlo en esta parte.
Paso 02:
Con el archivo Collar.csv, calcularemos los límites del proyecto y del modelo de la forma más adecuada.
LIMITES DEL PROYECTO CLAUDIA
MIN MAX BD DESC GRIDS
ESTE 1500 4200 20 ANCHO B. 135
NORTE 800 3500 20 LARGO B. 135
COTA 0 600 10 ALTURA B. 60
Nota: Si utiliza una versión menor al 7.0, por ejemplo el 4.5, MineSight recomienda que el
El Topo.dxf, en este archivo se almacena la topografía del terreno del proyecto
Cabe recalcar que los cálculos en el archivo collar.csv fue guardado con el nombre de “Limites del P.xlsx”
3. INICIALIZACION DEL PROYECTO CLAUDIA CON
MSCOMPASS:
Antes de iniciar el proyecto con MS3D, inicializaremos el proyecto con MSCompas, para ello:
Paso 01:
Iniciaremos los límites del Modelo de Bloques, para ello abra el MSCompass haciendo clic en el menú Inicio, seleccione Todos los Programas, luego en la Carpeta MineSight, después elija el Pack MSCompass (Start | Programs | MineSight | MSCompass).
Caso contrario: Haga doble clic sobre el icono de MSCompass para iniciar la interfaz del programa:
El programa comenzara su aplicación.
Paso 02:
Haga clic en el botón Browse, en ello se abrirá un cuadro de dialogo, seleccione el folder Project del proyecto Claudia y luego haga clic en Aceptar.
Paso 03:
Vea que el folder Project del proyecto Claudia ha sido cargado. Haga clic en el botón OK.
Un cuadro de dialogo se abrirá advirtiendo que no ha encontrado el proyecto. Haga clic en Ok
1
Paso 04:
Seleccione File | New | PCF... de MSCompass; el cuadro Directory Chooser se abrirá.
Haga clic en el botón OK.
Paso 05:
Configure el PCF del proyecto Claudia como se muestra a continuación y pase de panel:
1 2
Paso 06:
Ingresaremos las coordenadas o límites del Modelo, que para este proyecto serán los mismos límites del Proyecto:
Nota: Si usted quisiera que los límites del Modelo fueran distintos a los límites del
Proyecto, debe hacer check en la opción “Model Limits”, y luego ingresar otras coordenadas.
Pase al siguiente panel.
Paso 07:
Haga clic en la flecha que mira hacia la derecha o haga clic en el botón GO para que inicialice el PCF.
Paso 08:
Seleccione File | New | Project... de MSCompass; el cuadro de dialogo se abrirá.
Seleccione el PCF file clau10.dat y haga clic en el botón Abrir.
Hecho ello, el PCF file clau10.dat se cargara en el MineSight Compass y se activara todo este pack para realizar posteriores operaciones.
Vea que en la ficha Setup/ 10 Project Control se ha cargado el clau10.dat. 1
4. INICIALIZACION DEL PROYECTO CLAUDIA EN MS3D:
Después de haber iniciado el PCF del proyecto Claudia, inicializaremos el proyecto con MS3D, para ello:
Paso 01:
Iniciaremos los límites del proyecto, para ello abra el MS3D haciendo clic en el menú Inicio, seleccione Todos los Programas, luego en la Carpeta MineSight, después elija el Pack MS3D (Start | Programs | MineSight | MS3D).
Caso contrario: Haga doble clic sobre el icono de MS3D para iniciar la interfaz del programa:
Paso 02:
Despliegue la lista de Star in folder y seleccione el folder Project del proyecto Claudia.
Luego haga clic en OK.
En ese se desplegara un cuadro de dialogo que te pedirá si quieres crear un nuevo proyecto.
Haga clic en Sí.
1
Paso 03:
Definiremos los límites del proyecto con los mismos límites del modelo.
Luego haga clic en OK.
5. INTERFAZ DE MINESIGHT 3D 7.0:
La interfaz de usuario de MineSight 3D en esta versión, es muy parecida a las versiones anteriores, aunque es cierto que existen algunas diferencias en las funciones específicas de cada menú.
Para mayor ilustración vea la siguiente figura:
5.1. DATA MANAGER:
El administrador de datos utiliza un estilo Explorador de archivos de Windows de interfaz y se compone de cinco áreas principales con dos cuadros de diálogo de tabulación. Las carpetas se utilizan para organizar.
Function field Snap mode field Current plane choosers Current plane Field Dip Field Azimut Field Data manager Status bar Plane set choosers
5.2. MODOS VISTA DEL DATA MANAGER:
En esta nueva versión MineSight posee dos modos vista:El modo Project View: Este el modo de vista clásico del Data Manager, en donde se ve los
dos cuadros de dialogo, tanto del árbol de navegación como el de los objetos y detalles. Cuadro de dialogo de tabulación del árbol de navegación.
Cuadro de dialogo de tabulación de los objetos y detalles.
El modo Open View: Este es el nuevo modo de vista que trae esta versión. Desde el Open
View se puede acceder a todos los objetos que estén abiertos en el proyecto. Esto permitirá ahorrar tiempo cuando trabaje con varios objetos en diferentes carpetas, especialmente si tienen subcarpetas y convenciones similares para sus nombres.
Supóngase que, está trabajando en el diseño de tajos y desea navegar rápidamente por los objetos abiertos, lo único que tiene que hacer es clic sobre el foco del objeto para quitar el objeto de la vista. Ello de ahorra tiempo y haga que sus diseños sean más versátiles.
Tenemos dos contornos de dos fases distintas que están abiertas, para nevegar rápidamente, haga clic en el foco del objeto Contour_PH01.
Note que el objeto desapareció de la vista rápidamente, sin necesidad de cerrar el objeto y volverlo a abrir después.
5.3. NUMERAR CARPETAS EN DATA MANAGER.
Por defecto, las carpetas de los proyectos MineSight se ordenan alfabéticamente. Al numerarlas se asegura que las que usted cree queden más arriba que las que se generan por defecto. Utilizar nombres coherentes ayuda a navegar más fácilmente dentro del proyecto.
5.4. DESCRIPCION DE LOS OBJETOS DEL DATA MANAGER:
Existen objetos que se utilizan en MineSight y al data manager los administra adecuadamente según un orden, de acuerdo a la siguiente figura:
FOLDERS: Alternar la vista de carpetas.
OBJECT LINKS: Alterna los objetos vinculados.
GRID SETS: Vista Alterna de conjuntos de cuadrículas.
MODEL VIEWS: Alterna la visualización de vistas de modelo.
VIEWERS: Alterna la visualización de espectadores.
PLOT LAYOUTS: Vista Alterna de diseños Terreno.
TITLE BLOCKS: Alterna la visualización de cuadros de rotulación.
LEGEND: Vista alterna de leyenda.
5.4. DESCRIPCION DE HERRAMIENTAS/COMANDOS UTILES DE MS3D:
De los diferentes íconos de la barra de herramientas, los más usados en este módulo son descritos a continuación.Abre y cierra el DataManager.
Selección de objetos.
Guardar cambios los objetos que están en forma de edit.
Muestra los nodos u ocultan.
Muestran u ocultan las etiquitas (labels).
Amplia un vista usando un cuadro.
Acercan.
Alejan.
Ajusta el visualizador por defecto.
Vista planta.
Sección este oeste.
Visualizador en modo 2D.
Visualizador en modo 3D.
Muestra u oculta las grillas.
Paso 1:
Para efectos de impresión de trabajo se debe configurar. Cambiamos de color de fondo a blanco usando “viewer properties”.
Haga clic en “background” para cambiar el color de fondo, puede cambiar al color que le guste.
Paso 6: En propiedades activamos en show bounding box y show axes. Haciendo un Check
Paso 7: Haga clic en propiedades, Ir a node labels para mostrar etiquetas de los puntos del
6. MANEJO DE FUNCIONES CAD:
MineSight cuenta con herramientas de edición y diseño en CAD que se encuentran en el menú Polyline.
6.1. EJERCICIOS DE EDICION DE PUNTOS Y POLYLINEAS.
Pasó 1:
En la data manager crearemos una carpeta con el nombre 01.EJER.CAD.
Para ello seleccione el folder _msresourses. Luego haga clic derecho, seleccione la opción New y haga clic en la opción Folder.
Paso 2:
Cambie el nombre a 01.EJER.CAD y luego clic en OK.
Paso 3: En la carpeta creada hacer clic derecho elija New/Geometry Object.
Paso 4: Renombre el objeto geométrico con el nombre de polylinea. Luego haga check en la opción Set the firts geometry as open edit object.
Paso 5: Cree una Polilinea, para ello vaya al menú Polyline seleccione la opción
Create/Polyline.
Paso 6: Digitalizar los puntos MOUSE. Para retroceder utilizamos BACKSPACE.
Paso 8: Haga clic derecho para terminar la edición. Note que el color cambia de anaranjado
a rojo. Finalmente haga clic en la opción Show Selections Nodes
También podemos probar los comandos de edición como son: Mover puntos.
Borrar puntos y unir polylineas. Eliminar segmentos.
Densificar, suavizar polylineas, etc.
6.1.1. MOVER PUNTOS (MOVE POINTS).
Point/move.
Con el clic izquierdo seleccionamos y arrastramos libremente. Luego realizamos clic derecho para finalizar.
6.1.2. BORRAR PUNTOS (DELETE).
Point/delete.
Para poder borrar un punto hagamos un clic izquierdo sobre un punto que quiere borrar. Clic para finalizar el comando.
6.1.3. BORRAR SEGMENTOS.
Polyline/ segment/ delete.
Para borrar un segmento realizamos un clic izquierdo en el segmento para borrar. Para finalizar el comando haga clic derecho.
6.1.4. UNIR POLYLINEAS (JOIN).
Polyline/ join.
Para unir polylinea realizamos un clic izquierdo en un punto final de una polylinea y luego realizamos el mismo procedimiento en la otra polylinea. Para terminar el comando clic derecho.
6.1.5. SUAVIZADO DE POLYLINEAS (SMOOTH).
Luego preview/ apply.
Finalmente guardamos los cambios con tan solo haciendo un clic izquierdo en y cerramos el objeto gemetrico.
7. IMPORTACION DE TOPOGRAFIA.
Para empezar crearemos un carpeta en el MSRESOURCES con nombre de 02.TOPOGRAPHY. Msresources/ new/ folder.
Paso 2: Importamos topografía hacemos un clic derecho en la carpeta 02.Topography/
import/ DXF file.
Una vez realizados anterior operación nos muestra la siguiente ventana en donde nosotros podemos seleccionar la topografía en DXF.
Paso 4: Luego hacemos un clic en load selected layers.
Paso 5: Creamos un geometry object en la carpeta 02.TOPOGRAPHY. Topography/ new/
Paso 6: Cambiamos color de layers de la siguiente manera. Para cambiar de color hacemos
8. TRIANGULAMOS LA TOPOGRAFIA.
Paso 1: En geometry object TOPO hacemos un clic derecho para poder seleccionar todos
los layers. Topo/ select/ ALL Elements.
Otra forma de seleccionar la topografía, se puede realizar haciendo un clic en . El object DTM.901 debe estar en edición para poder realizar la triangulación.
Nos va a mostrar un color rojo lo que es la topografía. Como se puede observar en la siguiente imagen.
Paso 2: Vamos a surface/ triangulate/ with selection in plan. Una vez realizado el
Ok.
Para poder mostrar las caras de la topografía vamos a propiedades de DTM.901 y activamos faces only.
9. VIAS DE ACCESO Y DISEÑO DE RAMPAS.
9.1. CREACION DE EJES DE ACCESOS.
Para realizar este diseño, abra el geometry object DTM.901.
Paso 1: Dentro del folder 03.ACCESO creamos un nuevo folder. Para ello resalte el folder,
OK.
Paso 2: Seleccione folder rampas y crear geometry object con el nombre eje de vía y
Paso 3: Diríjase a la herramienta SNAP y elija la opción FACE SNAP 3, ello nos ayudara a
rastrear la cara de la superficie.
Paso 4: Diríjase a la herramienta POLYLINE y elija la opción créate/ polyline.
Paso 5: Picamos sobre la superficie de la siguiente manera, manteniendo una gradiente
Paso 6: Podemos ajustar la pendiente si se desea, pero en esta parte crearemos curvas de
giro. Para ello diríjase a polyline y elija la opción / Substrings/Smoth.
Paso7: Luego expandiremos nuestro eje de vía en un ancho de carretera de 30 metros, es
Luego realizar un clic en preview y finalmente ponerlo en apply. No muestra como resultado.
9.2. SUPERFECIES DE CORTE Y RELLENO:
Paso 1: En la carpeta rampas creamos un Geometry Object y denominelo “Via de Corte”
Paso 2: Para crear una superficie de corte y relleno, utilizaremos el Attach Template. Para
poder realizarlo diríjase a surface y elija la opción Create/Attach template.
Paso 3: Cuando nos aparece un cuadro de dialogo, seleccione el eje de la via y haga clic
derecho para activar la ventana.
Una vez hecho un clic en el template editor. Nos puede mostrar las siguientes opciones disponibles.
Pasó 4: Primero diseñaremos la vía de corte: para ello elija la tercera opción de la cuarta
Paso 5: Realizamos un clic en Previem y luego en Apply. Nos muestra de la siguiente
manera.
Paso 6: En el folder rampas creamos un Geometry Object denomínelo VIA RELLENO y
Paso 7: Cierre el Geometry Object de nombre VIA CORTE. Reseleccione el eje de via
haciendo clic en el botón Reselect, luego pique sobre el eje de vía, finalmente hacer clic derecho para que se pueda activar la ventana:
Paso 8: Configurar de la siguiente manera:
10. TOPOGRAFIA CON ACCESO:
Paso 1: Para ello cierre el Geometry Object Eje de Vía, ya que únicamente debe quedar
Via Relleno.
Paso 2: Crear superficies topográficas, meritan el uso de la herramienta Intersect Surface
Tools. Para ello diríjase a Surface y elija la opción INTERSCT SURFACE TOOLS.
Paso 3: Se aparecerá una ventana de selección, modo de edición y diseño. Es importante adecuarlo a nuestras necesidades. Para este ejemplo seguiremos el siguiente procedimiento:
Paso 4: En el folder RAMPA crear un nuevo Geometry Object y denomínelo con el
nombre RELLENO y ponerlo en edición.
Paso 5: Seleccionamos primero la superficie DTM.901 y luego VIA RELLENO, recuerde
se tiene hacer clic derecho.
Paso 8: Ahora, en este caso cerraremos los Geometry Object, DTM.901 y VIA RELLENO
antes de realizar cualquier operación modificatoria.
Paso 9: En el folder RAMPA creamos un nuevo Geometry Object denomínelo TOPO
RAMPA y ponerlo en edición.
Paso 10: Luego debemos abrir el Gemetry Object VIA CORTE realizamos el mismo
Seleccione primero el TOPO RELLENO y luego VIA CORTE recuerde que debe hacer clic derecho.
Paso 11: Finalmente cerramos todo los Geometry Object solo tiene que quedarnos el
11. EDICION Y PLOTEO DE CAD EN MINESIGHT.
11.1. CREANDO TRAZADO DE PLOTEO.
MineSight tiene la habilidad de crear ploteos estándar y/o altamente personalizados. También le da la opción de previsualizar los ploteos, manda ploteos directamente al ploteador/impresora y crea archivos de ploteo en lenguaje HPGL, HPGL/2 y Postcript. En este ejercicio, aprenderá cómo crear trazados de ploteo simples conteniendo los bloques de título, múltiples visualizadores, barra de escala y mucho más.
Cambie el color del trasfondo de su visualizador a blanco y desactive los ejes al seleccionar File Project settings (Archivo-Fijaciones de proyecto). Haga clic en la
ficha de Properties (Propiedades). Quite la marca de la opción Show Axes (Mostrar ejes).
Cambie los contornos de topografía a café, y añada elevaciones de línea. Ajuste el tamaño de las etiquetas. Recuerde, todo esto se lleva a cabo dentro de la ventanilla de Object Properties (Propiedades de objeto). Haga clic en el Geometry Object (Objeto de geometría) 901 para activar sus propiedades.
Fije el Azm en 0 y el Dip (Inclinación) en –90 en el visualizador.
En Data Manager (Administrador de datos), cree una carpeta nueva denominada
Plots (Ploteos).
Resalte la carpeta de Plots, haga clic derecho, y seleccione New Plot Layout
(Nuevo-Trazado de ploteo). Denomine al primer trazado Plot P. Basico.
Paso 1: Creamos un folder con nombre 04.PLOTEO New/Folder.
OK.
Fije el tamaño de la página en A4, al pasarse páginas hacia abajo usando la primera flecha hacia abajo. Fije la posición en Landscape (Horizontal).
Haga clic en el botón de Print (Imprimir) y luego en la opción de Preview (Previsualizar).
11.2. PLOTEOS A
ESCALA.
Ahora cree un ploteo a escala en tamaño de papel y posición de trazado específico. Para lograr esto, haga lo siguiente:
Marque la opción de Set
page scale (Fijar escala de
página) e ingresar 5000 para
ambos ejes. Presione la tecla tabuladora cuando haya terminado de ingresar la escala. Haga clic en Apply (Aplicar).
Hay que ir a Print
Preview
(Imprimir-Previsualizar) y debe ver un
ploteo a escala de sus contornos topográficos con elevaciones de línea.
La ventanilla de Preview (Previsualizar) puede ser maximizada al hacer doble clic en la barra de título.
11.3. CREANDO UN BLOQUE DE TITULO.
Paso 1: Resalte la carpeta 04.PLOTEO, haga clic derecho y seleccione Title Block (Bloque
de título). Denomine a esto TITULO. Haga clic en OK.
Paso 2: Ingrese Curso de Modelamiento como el nombre de proyecto.
Paso 3: Agregue una fila abajo del nombre de proyecto, entre location (localizacion) en la
primera columna, y Puno Peru en la segunda columna. Necesitará mover la fila que acaba de añadir, arriba a donde la desea, ya que las filas y las columnas son, por defecto, añadidas a la última ubicación. Use las flechas de arriba/abajo que se muestran enseguida para sujetar la fila en el lugar deseado. Haga clic en Apply (Aplicar) y luego en Preview
Paso 4: Añadimos el bloque titular a nuestro ploteo. Hay que añadir una área nueva y
luego seleccionamos el archivo que representa nuestro bloque titular.
Haga doble clic plot.basico que se encuentra dentro de la carpeta ploteo para poder activar sus propiedades.
Hay que ir a la ficha de Area y hacer clic en Add Area (Añadir área). Haga clic en donde sea en el área donde se muestra el cubo rojo con la flecha
blanca, para
Paso 5: Ahora podemos realizar un clic en preview para poder ver el resultado.
12. DISEÑO DE BOTADEROS.
El material esteril extraido de la mina, debe ser dispuesto en lugares específicos y adecuados para este fin, por lo tendremos que definir las características de estos lugares. Un buen lugar para un botadero lo construirá el sector que cumpla de mejor manera todas las exigencias para su habilitación, tanto técnicas como económicas, de las cuales podemos mensionar las siguientes.
La distancia entre el punto de carga de los camiones en la mina y el lugar de descarga del material esteril debe ser la minima posible, por una razón económica, ya que el rendimiento de los equipos de transporte es afectado por esta distancia.
El lugar donde se depositaran los escombros o esteril debe ser geológicas y geomecanicamente apto para ello, ya que la gran cantidad de material a depositar puede generar siniestros geomecanicos en el sector mismo o en sectores aledaños (distribución de esfuerzos).
Paso 2: Creamos un object geométrico con nombre CORONA, 05.botaderos/ New/
Paso 3: Elegimos la herramienta Op Eng tools y luego en pit expansión tool.
Paso 4:
13. INGRESO Y CARGUIO DE LOS SONDAJES DIAMANTINOS:
Después de haber conocido la interfaz de MineSight y de haber aplicado algunas de las herramientas de MS3D. Procederemos con el carguío de los sondajes diamantinos en MineSight para realizar la interpretación geológica.
13.1. PROCESO DE FUSION DE LA DATA:
En este proceso utilizaremos el Concsa para fusionar la data del proyecto Claudia que fue dado en cuatro archivos distintos que se vieron en detalle en la sección 2 “La Base de Datos”.
Los archivos: Collar.csv, Survey.csv, Assays.csv y Litho.csv no pueden ser leídos directamente por MineSight, por lo que el Concsa creara un nuevo archivo, fusionando todos los ya mencionados, en un solo archivo llamado generalmente DAT201.IA.
Paso 01: Ingresar y abrir el MSCompas desde MS3D. Para ello diríjase al menú MineSight
y haga clic en MSCompas.
Paso 02: Seleccione la ficha Menú.
DAT201.IA
Seleccione:
Group = 1- Assays
Operation = Data Convert
Paso 03: El primer archivo a ingresar será el Collar.csv, para ello haga clic en el menú Edit
y seleccione la opción File Chooser.
Paso 04: Repita el procedimiento del paso 03 y rellene el panel de la siguiente manera:
Paso 06: Rellenaremos los ítems extras que corresponden a los análisis químicos:
Paso 08: Rellenaremos los ítems extras que corresponden a las características geológicas:
Pase al siguiente panel para inicializar el Consa.
Paso 09:
Vea y revise el reporte para verificar que no existe algún error y si existiera, lo más ideal sería depurarlo:
Ya que el proceso Consa fue exitoso, cierre el reporte.
13.2. INICIALIZACION DEL ARCHIVO 11 Y 12:
El archivo Assays y Survey se almacenan en los archivos 11 y 12 respectivamente, por tal razón iniciaremos esos archivos.
Paso 01:
Seleccione: Group = All
Operation = Initialize
Paso 02:
Paso 03:
Ingrese los datos de ensaye y geo en el panel de la siguiente manera, luego pase al siguiente panel:
Paso 03:
Deje este panel en blanco, luego pase al siguiente panel. Haga clic en cualquier tecla y cierre el reporte.
Paso 04:
