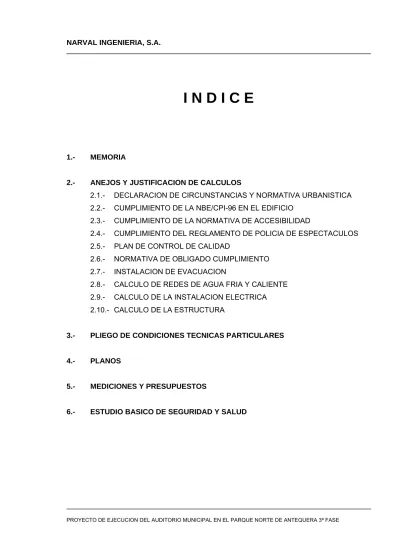

I N D I C E NARVAL INGENIERIA, S.A. 1.- MEMORIA

(1)

NARVAL INGENIERIA, S.A.

I N D I C E

1.- MEMORIA

2.- ANEJOS Y JUSTIFICACION DE CALCULOS

2.1.- DECLARACION DE CIRCUNSTANCIAS Y NORMATIVA URBANISTICA 2.2.- CUMPLIMIENTO DE LA NBE/CPI-96 EN EL EDIFICIO

2.3.- CUMPLIMIENTO DE LA NORMATIVA DE ACCESIBILIDAD

2.4.- CUMPLIMIENTO DEL REGLAMENTO DE POLICIA DE ESPECTACULOS 2.5.- PLAN DE CONTROL DE CALIDAD

2.6.- NORMATIVA DE OBLIGADO CUMPLIMIENTO 2.7.- INSTALACION DE EVACUACION

2.8.- CALCULO DE REDES DE AGUA FRIA Y CALIENTE 2.9.- CALCULO DE LA INSTALACION ELECTRICA 2.10.- CALCULO DE LA ESTRUCTURA

3.- PLIEGO DE CONDICIONES TECNICAS PARTICULARES

4.- PLANOS

5.- MEDICIONES Y PRESUPUESTOS

(2)

PROYECTO DE EJECUCION DEL AUDITORIO MUNICIPAL EN EL PARQUE NORTE DE ANTEQUERA 3ª FASE

(3)

NARVAL INGENIERIA, S.A. 1

INDICE

1.- MEMORIA EXPOSITIVA ... 2

1.1.- OBJETO DEL PROYECTO ... 2

1.2.- PROMOTOR DE LAS OBRAS ... 2

1.3.- AUTORES DEL PROYECTO ... 2

1.4.- DATOS DEL SOLAR ... 3

1.5.- NORMATIVA URBANÍSTICA APLICABLE... 4

2.- MEMORIA DESCRIPTIVA ... 4

2.1.- DESCRIPCION DE LAS OBRAS ... 4

3.- MEMORIA CONSTRUCTIVA ... 5

3.1.- MOVIMIENTOS DE TIERRAS ... 5

3.2.- CUBIERTAS ... 5

3.3.- ALBAÑILERÍA ... 6

3.4.- AISLAMIENTO TÉRMICO... 7

3.5.- REVESTIMIENTOS, SOLADOS Y ALICATADOS ... 7

3.6.- CARPINTERÍA ... 7

3.7.- VÍDRIOS Y PINTURA... 8

3.8.- SEGURIDAD Y SALUD... 9

4.- PLAZOS ... 9

4.1.- PLAZO DE EJECUCIÓN DE LAS OBRAS... 9

4.2.- PLAZO DE GARANTÍA ... 9

5.- ANEJOS JUSTIFICATIVOS... 9

(4)

PROYECTO DE EJECUCION DEL AUDITORIO MUNICIPAL EN EL PARQUE NORTE DE ANTEQUERA 3ª FASE MEMORIA

2

1.- MEMORIA EXPOSITIVA

1.1.- OBJETO DEL PROYECTO

El objeto del presente documento es la definición y estimación del costo de las obras necesarias para la materialización de la tercera fase de un Auditorio al aire libre en el recinto ferial ubicado en el Parque Norte de Antequera.

El Documento de referencia, que recoge y justifica la totalidad de las obras del Auditorio, es el “Proyecto Básico y de Ejecución del Auditorio Municipal de Antequera”, redactado con fecha de Julio de 2009 y visado con fecha de 11 de Septiembre de 2009.

Dentro de las posibilidades de financiación del promotor de las obras, se redacta el presente proyecto a modo de separata del proyecto completo, formando parte de las distintas fases que conforman la construcción completa del auditorio.

1.2.- PROMOTOR DE LAS OBRAS

El promotor de las obras es el Excmo. Ayuntamiento de Antequera.

1.3.- AUTORES DEL PROYECTO

El presente Proyecto se redacta por el Consultor Narval Ingeniería S.A. siendo sus autores el arquitecto Antonio Garvín Salazar, Colegiado nº 89 del C.O.A. de Málaga y el Ingeniero Técnico de Obras Públicas Sergio Palma Díaz, Colegiado nº 16.248 del C.I.T.O.P.

(5)

1.4.- DATOS DEL SOLAR

La parcela en que se enclavará la instalación forma parte del Sistema General de Equipamiento “Parque Norte de Antequera”. En esta parcela, de titularidad municipal, se han ejecutado diversas obras de acondicionamiento para la implantación del recinto ferial de la población, dejando previsto un emplazamiento idóneo para la construcción que se pretende.

La parte afectada por las obras proyectadas tiene una superficie en torno a los 11.700 m2, su forma es sensiblemente rectangular y su topografía presenta una parte prácticamente llana en la zona de contacto con el real de la feria y otra zona en talud con forma semicircular con acceso peatonal por la parte superior.

Actualmente están ejecutadas las obras correspondientes a la Fase 1ª de la actuación, que consistieron en:

- Excavación del terreno para la implantación del edificio.

- Preparación de explanada mejorada de zahorra artificial de 50 cm de espesor separada del terreno natural, arcilloso, mediante una lámina geotextil que impida la contaminación de este relleno.

- Losa de cimentación de 60 cm de espesor. - Primer tramo de pilares del edificio.

- Primer forjado del edificio. - Segundo tramo de pilares.

- Losa de escalera que une la planta baja y la primera.

También quedan proyectadas en la Fase 2ª las obras de finalización de la estructura del edificio, incluido el tratamiento de impermeabilización de cubiertas, y el drenaje perimetral del patio semicircular.

(6)

4

1.5.- NORMATIVA URBANÍSTICA APLICABLE

Es la correspondiente a los Sistemas definida en el Plan General de Ordenación Urbanística de Antequera.

2.- MEMORIA DESCRIPTIVA

2.1.- DESCRIPCION DE LAS OBRAS

En esta tercera fase las obras a acometer son el cerramiento de fachadas, incluyendo petos, enfoscados y pintura, así como la carpintería y vidrios del exterior.

Finalizada la estructura del edificio, en la 2ª fase de ejecución ya proyectada, se acometerá el aislamiento e impermeabilización del escenario, así como de la losa de cubierta en la visera del edificio.

Se acometerán los cerramientos exteriores del edificio con la fábrica correspondiente, definida en planos y memoria constructiva. El aislamiento térmico se acometerá mediante poliuretano proyectado en el interior de las cámaras de aire.

En el capítulo de solados y alicatados se recogen los vierteaguas y albardillas previstos en los petos, puertas y ventanas.

Como carpintería se prevé la colocación de puertas, ventanas y rejillas que dan al exterior del edificio, incluyendo vidrios tipo climalit.

Todas las actuaciones definidas anteriormente seguirán las directrices que definen el “Proyecto Básico y de Ejecución del Auditorio Municipal de Antequera”, para dar las prestaciones perseguidas en el mismo. La justificación de las directrices a seguir, quedan recogidas en los Anejos a la Memoria del proyecto de referencia.

(7)

3.- MEMORIA CONSTRUCTIVA

3.1.- MOVIMIENTOS DE TIERRAS

Dada la calidad del material existente en el entorno del solar, perimetralmente al semicírculo que se pretende acondicionar como patio, se prevé la excavación de 939,76 m3_, así como su retirada a vertedero. Esta actuación ira encaminada al despeje de material saturado, en el talud natural que presenta el solar del auditorio.

3.2.- CUBIERTAS

La losa de hormigón de la visera se recubrirá en su cara superior mediante un caucho impermeabilizante con fibra de vidrio, de color rojo, previo una limpieza de la superficie.

La superficie del escenario, tras la regularización de pendientes con mortero recogida en las obras de la segunda fase, tendrá un tratamiento de cubierta transitable mediante un aislamiento térmico de poliestireno extruido de 40 mm; lámina asfáltica de betún modificado con elastómeros SBS, salvo en perímetros y puntos singulares que se colocará una lámina asfáltica de betún elastómero SBS, totalmente adherida a la anterior con soplete, sin coincidir juntas. Sobre ella se colocará una lámina geotextil de 200 gr/m2_{, como base para} un recrecido de mortero de cemento y arena con mallazo electrosoldado # 20x20 cm. Quedando así lista para solar con pavimento definitivo.

(8)

6

3.3.- ALBAÑILERÍA

Los cerramientos exteriores se realizarán con fábrica de doble hoja de ladrillo compuesta por citara exterior de ladrillo cara vista o hueco doble enfoscada interiormente, cámara de aire de 5 cm y tabicón de ladrillo hueco doble. En la cámara se dispondrá aislamiento térmico formado por poliuretano proyectado.

Se prevén las siguientes unidades como cerramientos:

- 674,303 m2 Ladrillo rojo liso a cara vista como cítara exterior.

- 71,161 m2 Ladrillo hueco doble de ½ pie de espesor, para enfoscar exteriormente.

- 106,68 m2, doble tabique con ladrillo hueco doble para peto de escenario y cubierta, fachada principal en planta baja para puertas correderas.

Las mochetas se ejecutarán con ladrillo gafa con tabla concertada al tabique interior, recibiéndose en éstas los premarcos para las carpinterías y cerrajerías y los dinteles se ejecutarán con tablero ejecutado “in situ” de hormigón armado.

Tanto para la escalera interior del edificio, como para la escalera exterior de acceso lateral izquierdo se prevé la formación de peldañeado con ladrillo perforado de 24x12x7, recibido con mortero de cemento y arena de río.

Para la formación de la rampa del acceso lateral izquierdo se ejecutarán 94 m2 de muro de bloque huecos de hormigón gris de 40x20x20, con armadura vertical formada por 4 redondos de D= 12 mm. por cada ml., y armadura horizontal formada por dos redondos de D= 6mm. por cada fila de bloques.

En este capítulo de albañilería se recogen los trabajos necesarios para el recibido de los cercos y precercos de ventanas y puertas, así como el de rejas y barandillas.

(9)

3.4.- AISLAMIENTO TÉRMICO

El aislamiento térmico del edificio se llevará a cabo mediante espuma rígida de poliuretano fabricada "in situ" por proyección sobre la cara interior del cerramiento de fachada, con una densidad de 35 Kg/m3_.

3.5.- REVESTIMIENTOS, SOLADOS Y ALICATADOS

Los paramentos verticales exteriores, que no se han ejecutado con ladrillo visto, se resolverán mediante enfoscado maestreado y fratasado de mortero de cemento, de 20 mm de espesor.

En las puertas y ventanas de los cerramientos exteriores se colocarán los correspondientes vierteaguas, de piedra caliza de 30 cm. de ancho y 3 cm. de espesor, recibida con mortero de cemento.

Como remate del ladrillo visto, en la fachada principal, sobre las puertas abatibles mecanizadas, se colocará una albardilla de piedra caliza de 15 cm. de ancho y 3 cm. de espesor.

En los petos de cubierta y escenario se colocarán una albardilla de piedra caliza de 30 cm de ancho y 3 cm de espesor.

3.6.- CARPINTERÍA

La carpintería exterior será de aluminio lacado en azul. Se recibirán en obra los correspondientes precercos.

(10)

8

La cerrajería, rejas, barandillas y cancelas serán de acero en perfiles macizos y pletinas.

En los planos de Albañilería y Reseña de Carpintería se definen la ubicación de los siguientes elementos recogidos en el presupuesto:

- Puerta abatible de aluminio lacada (B-120). Aseos, bajos y almacenes. - Ventana corredera de aluminio lacado (V-120/2). Sala.

- Ventana abatible de aluminio lacado (V-60). Aseos.

- Ventana abatible de lamas de aluminio lacado (V-60 L). Aseos. - Ventanal fijo de aluminio lacado (V-120/1). Sala.

- Mampara de aluminio lacado para acristalar (V-90). Hall.

- Puerta metálica seccional industrial con equipo electromecánico para apertura y cierra automático (P-300). Almacén.

- Barandilla exterior de 90 cm de altura, con pasamanos de acero, entrepaños y pilastras en acero, en rampa de acceso lateral exterior.

- Reja metálica realizada con tubo de acero en vertical y horizontal (R-1). Balcones.

- Rejillas de ventilación para sótanos. (L-60).

3.7.- VÍDRIOS Y PINTURA

El vidrio sobre la carpintería exterior estará formado por luna de 6 mm interior, cámara de aire de 10 mm y vidrio laminar de 4+4 mm con lámina de butiral interpuesta en la hoja exterior.

La pintura en paramentos exteriores será acrílica plástica tanto en verticales como en horizontales. Sobre la cerrajería será de esmalte sintético, dos manos, sobre imprimación de dos manos de minio.

(11)

3.8.- SEGURIDAD Y SALUD

De acuerdo con lo establecido en el Artículo 4 del R.D. 1.627/1997, de 24 de Octubre no se precisa la elaboración de Estudio de Seguridad y Salud, bastando la elaboración de un ESTUDIO BASICO, que se incluye en el apartado 6 de este proyecto.

4.- PLAZOS

4.1.- PLAZO DE EJECUCIÓN DE LAS OBRAS

El plazo estimado de ejecución de las obras es de CUATRO (4) MESES.

4.2.- PLAZO DE GARANTÍA

A los efectos establecidos en el punto 3 del Artículo 218 del la Ley de Contratos del Sector Público, el plazo de garantía será de UN (1) año.

5.- ANEJOS JUSTIFICATIVOS

En el documento completo “Proyecto Básico y de Ejecución del Auditorio Municipal de Antequera” (Julio 2009), se recogen los anejos necesarios que justifican las actuaciones definidas en esta segunda fase, en cumplimiento con el Código Técnico de la Edificación.

(12)

10

6.- ASPECTOS ECONOMICOS

El Presupuesto de Ejecución Material de las Obras asciende a la cantidad de CIENTO OCHENTA Y DOS MIL CUATROCIENTOS SEIS EUROS CON DIECIOCHO CÉNTIMOS. (182.406,18 €).

El Presupuesto Base de Licitación de las obras asciende a la cantidad de DOSCIENTOS CINCUENTA Y UN MIL SETECIENTOS NOVENTA Y TRES EUROS CON CUARENTA Y NUEVE CÉNTIMOS. (251.793,49 €).

Antequera, Diciembre de 2.009

LOS AUTORES DEL PROYECTO

Fdo. Antonio Garvín Salazar Fdo. Sergio Palma Díaz

(13)

2.-

ANEJOS A LA MEMORIA

Y JUSTIFICACION DE

CALCULOS

(14)

ANEJO Nº 1.2.1

DECLARACION DE CIRCUNSTANCIAS Y NORMATIVA

URBANISTICA

La justificación del presente anejo queda recogida en el documento de referencia “PROYECTO BASICO Y DE EJECUCION DEL AUDITORIO MUNICIPAL DE ANTEQUERA”, redactado con fecha de Julio de 2009 y visado con fecha 11 de Septiembre de 2009.

(15)

ANEJO Nº 1.2.2

CUMPLIMIENTO DE LA NBE/CPI-96 EN EL EDIFICIO

(16)

ANEJO Nº 1.2.3

CUMPLIMIENTO DE LA NORMATIVA DE ACCESIBILIDAD

(17)

ANEJO Nº 1.2.4

CUMPLIMIENTO DEL REGLAMENTO DE POLICIA DE

ESPECTACULOS

(18)

ANEJO Nº 1.2.5

PLAN DE CONTROL DE CALIDAD

(19)

ANEJO Nº 1.2.6

NORMATIVA DE OBLIGADO CUMPLIMIENTO

(20)

ANEJO Nº 1.2.7

INSTALACION DE EVACUACION

(21)

ANEJO Nº 1.2.8

CALCULO DE REDES DE AGUA FRIA Y CALIENTE

(22)

ANEJO Nº 1.2.9

CALCULO DE LA INSTALACION ELECTRICA

(23)

ANEJO Nº 1.2.10

CALCULO DE LA ESTRUCTURA

(24)

3.- PLIEGO

DE

CONDICIONES TECNICAS

PARTICULARES

(25)

PLIEGO DE CONDICIONES TECNICAS PARTICULARES

El Pliego de Condiciones que constituye el conjunto de Instrucciones y Normas, definiendo las condiciones Facultativas, Técnicas y Económicas, del presente proyecto, para su ejecución, es el que recoge el documento de referencia: “PROYECTO BASICO Y DE EJECUCION DEL AUDITORIO MUNICIPAL DE ANTEQUERA” redactado con fecha de Julio de 2009 y visado con fecha de 11 de Septiembre de 2009.

Antequera, Diciembre de 2.009

LOS AUTORES DEL PROYECTO

(26)

(27)

5.- MEDICIONES

Y

(28)

(29)

NARVAL INGENIERIA, S.A. Pág. 1

1. 3ª FASE. AUDITORIO ANTEQUERA 1.1 MOVIMIENTO DE TIERRAS

1 939,760 M3 M3. Excavación a cielo abierto, en cualquier tipo de terreno, con excavadora de 2 m3. de capacidad de cuchara, con extracción de tierra a vertedero, incluso canon de vertido, en vaciado, i/p.p. de costes indirectos.

Descripción Unidades Largo Ancho Alto Parcial Tierras del

perí-metro (extras)

1,000 939,760 939,760

(30)

AUDITORIO EN EL PARQUE NORTE DE ANTEQUERA, 3ª FASE

1.2 CUBIERTAS

2 722,100 M2 M2. Cubierta transitable, realizada sobre capa de hormigón alige-rado para formación de pendientes (0% - 5%) y capa de regulariza-ción de mortero de cemento 1/6 de 2 cm. de espesor (no inclui-das), constituida por: aislamiento térmico de poliestireno extruido de 40 mm. DANOPREN 40; lámina asfáltica de betún modificado con elastómeros SBS, Glasdan 30 P Elastómero, en posición flo-tante respecto al soporte, salvo en perømetros y puntos singula-res; lámina asfáltica de betún elastómero SBS, Esterdan 30 P Elastómero, totalmente adherida a la anterior con soplete, sin coincidir juntas; lámina geotextil de 200 gr/m2, Danofelt PY 200, aislamiento de 5 cm. de espesor no incluido;Recrecido de morte-ro de cemento y arena de røo 1/8, de 3/4 cm. de espesor,i/armadu-ra o mallazo electrosoldado # 20x20 cm, D=4/4 mm. regleado. Lis-ta para solar con pavimento a elegir. Solución según membrana PN-7 de la norma UNE 104-402/96.

Descripción Unidades Largo Ancho Alto Parcial

Escenario 1,000 49,800 14,500 722,100

Total ... 722,100 3 624,400 M2 CAUCHO IMPERMEABILIZANTE CON FIBRA DE VIDREO INCOR-PORADA, DE COLOR ROJO, EXTENDIDO Y SECADO, CON LAS LABORES PREVIAS DE LIMPIEZA DE SUPERIFICE.

Impermeabiliza-ción de la visera

1,000 28,000 22,300 624,400

(31)

1.3 ALBAÑILERÍA

4 674,303 M2 M2. Cerramiento de fachada formado por fabrica de 1 pié de espe-sor de ladrillo rojo liso perforado cara vista de 25x12x5 cm., sen-tada con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), enfoscado interiormente con mortero de cemento y arena de rio 1:4, cßmara de aire de 5 cm. y tabicón de ladrillo hueco doble, sentado con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), i/p.p. aplomado, nivelación, roturas, remates y piezas especiales, s/NTE-FFL, PTL y MV-201. Medido deduciendo huecos.

Descripción Unidades Largo Ancho Alto Parcial FACHADA PPAL 2,000 20,350 3,600 146,520 2,000 15,500 3,900 120,900 a deducir huecos -8,000 1,260 2,730 -27,518 -2,000 3,000 2,730 -16,380 -12,000 0,600 0,600 -4,320 -8,000 1,260 1,560 -15,725 FACHADAS LA-TERALES 2,000 20,300 3,600 146,160 2,000 5,300 3,900 41,340 a deducir huecos -26,000 0,600 0,600 -9,360 -4,000 1,260 2,730 -13,759 FACHADA POS-TERIOR 1,000 50,300 2,450 123,235 1,000 50,300 3,900 196,170 a deducir huecos -2,000 2,400 2,700 -12,960 Total ... 674,303 5 71,161 M2 M2. Cerramiento de fachada formado por fabrica de 1/2 pié de es-pesor de ladrillo hueco doble de 25x12x9 cm., sentada con morte-ro de cemento CEM II/A-P 32,5 R, y arena de røo 1:6 (M-40), enfos-cado interiormente con mortero de cemento y arena de rio 1:4, cßmara de aire de 5 cm. y tabic¾n de ladrillo hueco doble, senta-do con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), i/p.p. aplomado, nivelación, roturas, remates y piezas es-peciales, s/NTE-FFL, PTL y MV-201.

FACHADA PPAL 1,000 9,600 3,600 34,560

1,000 19,200 4,500 86,400

a deducir huecos -6,000 1,260 2,730 -20,639

-12,000 0,900 2,700 -29,160

(32)

6 106,680 M2 M2. Formación de doble tabique realizado con ladrillo hueco doble de 29x14x10 cm, recibido con mortero de cemento y arena de río 1/6, con cámara de aire intermedia, i/p.p. de replanteo, rotu-ras, humedecido de las piezas y limpieza según NTE-PTL.

Descripción Unidades Largo Ancho Alto Parcial P. BAJA. (corre-deras) 1,000 9,600 3,300 31,680 a deducir -2,000 2,400 2,700 -12,960 P. PRIMERA peto escenario 2,000 14,500 0,250 7,250 2,000 50,300 0,250 25,150 P. CUBIERTA 1,000 19,200 1,000 19,200 1,000 50,300 0,400 20,120 2,000 4,800 0,400 3,840 2,000 15,500 0,400 12,400 Total ... 106,680 7 73,900 M M. Formación de peldañeado de escaleras con ladrillo perforado

de 24x12x7, recibido con mortero de cemento y arena de río 1/6.

interior edificio 20,000 1,550 31,000

exterior edificio. acceso lateral iz-quierdo

11,000 3,900 42,900

Total ... 73,900 8 94,000 M2 M2. Muro de bloque huecos de hormigón gris de 40x20x20, para posterior terminación, incluso armadura vertical formada por 4 re-dondos de D=12 mm. por cada ml., y armadura horizontal formada por dos redondos de D=6mm. por cada fila de bloques, rellenado con hormigón H-200/20 Tmax.20mm. y recibido con mortero de cemento y arena de rio 1/6, vertido, colocado, vibrado y rejuntado, seg·n NTE-FFB-6.

(33)

NARVAL INGENIERIA, S.A. Pág. 5 Descripción Unidades Largo Ancho Alto Parcial Rampa acceso

lateral izquierdo

1,000 26,000 3,000 78,000

0,500 20,000 1,600 16,000

Total ... 94,000 9 83,642 M2 M2. Recibido de cercos o precercos de cualquier material en mu-ro de cerramiento exterior de fábrica vista, utilizando mortemu-ro de cemento 1/4, totalmente colocado y aplomado, i/p.p. de medios auxiliares.

Descripción Unidades Largo Ancho Alto Parcial carpinteria 8,000 1,260 2,730 27,518 12,000 0,600 0,600 4,320 8,000 1,260 1,560 15,725 26,000 0,600 0,600 9,360 4,000 1,260 2,730 13,759 2,000 2,400 2,700 12,960 Total ... 83,642 10 49,799 M2 M2. Recibido de cercos o precercos de cualquier material en mu-ro de cerramiento exterior para revestir, utilizando mortemu-ro de ce-mento 1/4, totalmente colocado y aplomado, i/p.p. de medios auxi-liares.

carpinteria 6,000 1,260 2,730 20,639

12,000 0,900 2,700 29,160

Total ... 49,799 11 12,744 M2 M2. Recibido de reja en muro de fábrica de ladrillo, utilizando mortero de cemento y arena de røo 1/4, totalmente colocada, aplo-mada y nivelada, i/apertura de huecos para garras y p.p. de me-dios auxiliares.

(34)

Total ... 12,744 12 20,000 M M. Recibido de pasamanos de madera o metálico con pasta de ye-so negro (en su caye-so, con anclajes metálicos atornillados), i/aper-tura y tapado de huecos para garras y p.p. de medios auxiliares.

Descripción Unidades Largo Ancho Alto Parcial Rampa acceso

lateral izquierdo

1,000 20,000 20,000

(35)

1.4 AISLAMIENTO TÉRMICO

13 29,433 M3 M3. Aislamiento mediante espuma rígida de poliuretano fabricada "in situ" por proyección sobre la cara interior del cerramiento de fachada, con una densidad de 35 Kg/m3., previo al tabique.

Descripción Unidades Largo Ancho Alto Parcial en cerramientos FACHADA PPAL 2,000 20,350 0,050 3,250 6,614 2,000 15,500 0,050 3,150 4,883 a deducir huecos -8,000 1,260 0,050 2,730 -1,376 -2,000 3,000 0,050 2,730 -0,819 -12,000 0,600 0,050 0,600 -0,216 -8,000 1,260 0,050 1,560 -0,786 FACHADAS LA-TERALES 2,000 20,300 0,050 3,250 6,598 2,000 5,300 0,050 3,150 1,670 a deducir huecos -26,000 0,600 0,050 0,600 -0,468 -4,000 1,260 0,050 2,730 -0,688 FACHADA POS-TERIOR 1,000 50,300 0,050 1,850 4,653 1,000 50,300 0,050 3,150 7,922 a deducir huecos -2,000 2,400 0,050 2,700 -0,648 FACHADA PPAL 1,000 9,600 0,050 3,250 1,560 1,000 19,200 0,050 3,150 3,024 a deducir huecos -6,000 1,260 0,050 2,730 -1,032 -12,000 0,900 0,050 2,700 -1,458 Total ... 29,433

(36)

1.5 REVESTIMIENTOS, SOLADOS Y ALICATADOS

14 235,121 M2 M2. Enfoscado maestreado y fratasado, de 20 mm. de espesor en toda su superficie, con mortero de cemento y arena de río 1/4, sobre paramentos verticales con maestras cada metro, i/prepara-ción y humedecido de soporte, limpieza, medios auxiliares con empleo, en su caso, de andamiaje homologado, así como distribu-ción del material en tajos y p.p. de costes indirectos, s/NTE/RPE-7.

Descripción Unidades Largo Ancho Alto Parcial P. PRIMERA peto escenario 2,000 14,500 0,250 7,250 2,000 50,300 0,250 25,150 P. CUBIERTA 1,000 19,200 1,000 19,200 1,000 50,300 0,400 20,120 2,000 4,800 0,400 3,840 2,000 15,500 0,400 12,400 FACHADA PPAL 1,000 9,600 3,600 34,560 1,000 19,200 4,500 86,400 a deducir huecos -6,000 1,260 2,730 -20,639 En exteriores Muro de rampa en acceso lateral izquierdo 0,500 20,000 1,600 16,000 1,000 20,000 3,000 60,000 Total ... 235,121 15 80,160 M M. Vierteaguas de piedra caliza de 30 cm. de ancho y 3 cm. de es-pesor, con goterón de, al menos, 5 mm. de ancho, recibida con mortero de cemento y arena de røo 1/6, i/sellado de juntas, limpie-za y p.p. de costes indirectos.

Descripción Unidades Largo Ancho Alto Parcial ventanas P-60 38,000 0,700 26,600 V-90 12,000 1,000 12,000 V-120/1 8,000 1,360 10,880 V-120/2 8,000 1,360 10,880 B-120 10,000 1,360 13,600 P-300 2,000 3,100 6,200 Total ... 80,160

(37)

16 9,700 M M. Albardilla de piedra caliza de 15 cm. de ancho y 3 cm. de espe-sor, con goterón de, al menos, 5 mm, de ancho, recibida con mor-tero de cemento y arena de río 1/6, i/sellado de juntas, limpieza y p.p. de costes indirectos.

Descripción Unidades Largo Ancho Alto Parcial En remate ladrillo

visto fachada ppal

2,000 4,850 9,700

Total ... 9,700 17 648,100 M M. Albardilla de piedra caliza de 30 cm. de ancho y 3 cm. de espe-sor, con goterón de, al menos, 5 mm. de ancho, recibida con mor-tero de cemento y arena de río 1/6, i/sellado de juntas, limpieza y p.p. de costes indirectos.

Descripción Unidades Largo Ancho Alto Parcial En cubierta sobre peto 1,000 19,200 19,200 1,000 50,300 50,300 2,000 4,800 9,600 2,000 15,500 31,000 P. PRIMERA peto escenario 2,000 14,500 29,000 2,000 50,300 100,600 en remates exte-riores en exteriores 2,000 158,500 317,000 -2,000 5,500 -11,000 -2,000 3,000 -6,000 8,000 2,000 16,000 en exteriores 2,000 25,900 51,800 2,000 6,000 12,000 2,000 14,300 28,600 Total ... 648,100

(38)

1.6 CARPINTERÍA

18 34,398 M2 M2. Puerta balconera abatible de aluminio lacado, con cerco y ho-jas perfil europeo, triple cámara, rejillas inferiores, espesor de pa-red superior a 1,5 mm, colocado sobre premarco de aluminio y se-llado con silicona, incluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirectos.

B-120 (ASEOS) 4,000 1,260 2,730 13,759

B-120 (BAJOS Y ALMACENES)

6,000 1,260 2,730 20,639

Total ... 34,398 19 15,725 M2 M2. Ventana corredera de aluminio lacado, con cerco y hojas per-fil europeo, triple cámara, espesor de pared superior a 1,5 mm, colocado sobre premarco de aluminio y sellado con silicona, in-cluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirectos.

Descripción Unidades Largo Ancho Alto Parcial V-120/2 (SALA) 8,000 1,260 1,560 15,725

Total ... 15,725 20 6,480 M2 M2. Ventana abatible de aluminio lacado, con cerco y hojas perfil europeo, triple cámara, espesor de pared superior a 1,5 mm, colo-cado sobre premarco de aluminio y sellado con silicona, incluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indi-rectos.

V-60 (ASEOS) 18,000 0,600 0,600 6,480

(39)

21 7,200 M2 M2. Ventana abatible de aluminio lacado con el 255 de su superfi-cie con celosía de lamas y resto a cristalar, con cerco y hojas per-fil europeo, triple cámara, espesor de pared superior a 1,5 mm, colocado sobre premarco de aluminio y sellado con silicona, in-cluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirectos.

Descripción Unidades Largo Ancho Alto Parcial V-60 L (ASEOS) 20,000 0,600 0,600 7,200

Total ... 7,200 22 27,518 M2 M2. Ventanal fijo de aluminio lacado, realizado con perfil 55x40 y 1,5 mm. de espesor, con junquillos para fijación de vidrio, incluso p.p. de costes indirectos.

Descripción Unidades Largo Ancho Alto Parcial V-120/1 (SALA) 8,000 1,260 2,730 27,518

Total ... 27,518 23 29,160 M2 M2. Mampara de aluminio lacado para acristalar, con el 20% de superficie practicable, compuesto por perfiles 50x40 mm. y 1,5 mm. de espesor, i/herrajes de colgar y seguridad, junquillos, gra-pas y p.p. de costes indirectos.

V-90 ( HALL) 12,000 0,900 2,700 29,160

Total ... 29,160 24 16,380 M2 M2. Puerta metálica seccional industrial, fabricada en doble fondo de chapa grecada y prelacada con aislante intermedio de poliure-tano inyectado (tipo ISO), rejillas inferiores segun detalle de me-moria de carpinteria, equilibrada mediante muelle de torsión ro-busto, guías laterales y horizontales galvanizadas, incluso p.p. de herrajes de colgar y de seguridad.

(40)

Descripción Unidades Largo Ancho Alto Parcial P-300

(ALMA-CEN)

2,000 3,000 2,730 16,380

Total ... 16,380 25 2,000 UD UD. Equipo electromecánico de tracción al techo para apertura y cierre automático de puerta seccional, sistema de cadena fija y motor deslizable con unión mecánica por medio de brazo curvo a puerta; con apertura manual mediante llave exterior o tirador inte-rior.

2,000 2,000

Total ... 2,000 26 20,000 M M. Barandilla exterior de 90 cm de altura, con pasamanos de ace-ro, entrepaños y pilastras en acero segun detalle de memoria de carpinteria con perfiles de acero A-42b T50-6 y, incluso p/p de ter-minales, soldaduras y despuntes, totalmente terminado.

Descripción Unidades Largo Ancho Alto Parcial BARANDA

RAM-PA EXTERIOR

1,000 20,000 20,000

Total ... 20,000 27 12,744 M2 M2. Reja metálica realizada con tubo de acero en vertical y hori-zontal, segun diseño de proyecto, con garras para recibir de 12 cm..

R-1 (REJA) 12,000 0,900 1,180 12,744

(41)

28 1,440 M2 M2. Rejillas de ventilación para sótanos, garajes, cuartos de as-censores y similares, para exterior, fijas, con bastidor en tubo PERFRISA y lamas inclinadas postformadas en chapa galvaniza-da, tipo librillo, i/ patillas o tacos para anclaje a fábrica.

L-60 8,000 0,600 0,300 1,440

(42)

1.7 VIDRIOS Y PINTURAS

29 120,481 M2 M2. Climalit con dos lunas incoloras de 6 mm. y cámara de aire de 6,8 ó 12 mm. con junta plástica, colocado sobre madera, aluminio o hierro y sellado con silicona incolora.

V-60 38,000 0,600 0,600 13,680 V-90 12,000 0,900 2,700 29,160 V-120/1 8,000 1,260 2,730 27,518 V-120/2 8,000 1,260 1,560 15,725 B-120 10,000 1,260 2,730 34,398 Total ... 120,481 30 2.137,580 M2 M2. Pintura plástica lisa blanca en paramentos verticales y

hori-zontales, lavable dos manos, i/lijado y emplastecido.

Descripción Unidades Largo Ancho Alto Parcial EXTERIORES EDIFICIO visera 1,000 602,100 602,100 cerramientos 1,000 71,160 71,160 petos 1,000 106,680 106,680 -1,000 31,680 -31,680 1,000 12,960 12,960 en exteriores 2,000 600,400 1.200,800 1,000 175,560 175,560 Total ... 2.137,580

(43)

1.8 SEGURIDAD Y SALUD

31 1,000 PA Medios para la prevencion de riesgos, y medidas correspondien-tes para la segura y correcta ejecucion de trabajos,segun estudio de seguridad y salud.

(44)

(45)

(46)

NARVAL INGENIRIA, S.A. Pág 1

Código UM Descripción Importe en letras Importe en cifras (€)

01.01 M3 M3. Excavación a cielo abierto,

en cualquier tipo de terreno, con excavadora de 2 m3. de capacidad de cuchara, con ex-tracción de tierra a vertedero, incluso canon de vertido, en vaciado, i/p.p. de costes indi-rectos.

Seis euros con setenta y

un cents. 6,71

05.02 M2 M2. Cubierta transitable,

reali-zada sobre capa de hormigón aligerado para formación de pendientes (0% - 5%) y capa de regularización de mortero de cemento 1/6 de 2 cm. de espesor (no incluidas), consti-tuida por: aislamiento térmico de poliestireno extruido de 40 mm. DANOPREN 40; lámina asfáltica de betún modificado con elastómeros SBS, Glasdan 30 P Elastómero, en posición flotante respecto al soporte, salvo en perømetros y puntos singulares; lámina asfáltica de betún elastómero SBS, Ester-dan 30 P Elastómero, total-mente adherida a la anterior con soplete, sin coincidir jun-tas; lámina geotextil de 200 gr/m2, Danofelt PY 200, aisla-miento de 5 cm. de espesor no incluido;Recrecido de mor-tero de cemento y arena de røo 1/8, de 3/4 cm. de espesor, i/armadura o mallazo electro-soldado # 20x20 cm, D=4/4 mm. regleado. Lista para solar con pavimento a elegir. Solu-ción según membrana PN-7 de la norma UNE 104-402/96.

Treinta y dos euros con

(47)

05.10 M2 CAUCHO

IMPERMEABILI-ZANTE CON FIBRA DE VI-DREO INCORPORADA, DE COLOR ROJO, EXTENDIDO Y SECADO, CON LAS LABO-RES PREVIAS DE LIMPIEZA DE SUPERIFICE.

Seis euros con

veinticua-tro cents. 6,24

06.01 M2 M2. Cerramiento de fachada

formado por fabrica de 1 pié de espesor de ladrillo rojo liso per-forado cara vista de 25x12x5 cm., sentada con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), enfos-cado interiormente con mortero de cemento y arena de rio 1:4, cßmara de aire de 5 cm. y tabi-cón de ladrillo hueco doble, sentado con mortero de ce-mento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), i/p.p. aplomado, nivelación, roturas, remates y piezas especiales, s/NTE-FFL, PTL y MV-201. Medido deduciendo huecos.

Setenta y seis euros con

cuarenta y siete cents. 76,47

06.02 M2 M2. Cerramiento de fachada

formado por fabrica de 1/2 pié de espesor de ladrillo hueco doble de 25x12x9 cm., sentada con mortero de cemento CEM II/A-P 32,5 R, y arena de røo 1: 6 (M-40), enfoscado interior-mente con mortero de cemento y arena de rio 1:4, cßmara de aire de 5 cm. y tabic¾n de la-drillo hueco doble, sentado con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), i/p.p. aplomado, nivela-ción, roturas, remates y piezas especiales, s/NTE-FFL, PTL y MV-201.

Treinta y cinco euros

(48)

06.05 M2 M2. Formación de doble

tabi-que realizado con ladrillo hue-co doble de 29x14x10 cm, reci-bido con mortero de cemento y arena de río 1/6, con cámara de aire intermedia, i/p.p. de re-planteo, roturas, humedecido de las piezas y limpieza según NTE-PTL.

Veintiocho euros con

se-tenta y dos cents. 28,72

06.07 M M. Formación de peldañeado

de escaleras con ladrillo perfo-rado de 24x12x7, recibido con mortero de cemento y arena de río 1/6.

Veinte euros con

sesen-ta y un cents. 20,61

06.08 M2 M2. Muro de bloque huecos de

hormigón gris de 40x20x20, para posterior terminación, in-cluso armadura vertical forma-da por 4 redondos de D=12 mm. por cada ml., y armadura horizontal formada por dos re-dondos de D=6mm. por cada fila de bloques, rellenado con hormigón H-200/20 Tmax.20mm. y recibido con mortero de cemento y arena de rio 1/6, vertido, colocado, vibra-do y rejuntavibra-do, seg·n NTE-FFB-6.

Cuarenta y tres euros

con diecisiete cents. 43,17

06.10 M2 M2. Recibido de cercos o

pre-cercos de cualquier material en muro de cerramiento exterior de fábrica vista, utilizando mor-tero de cemento 1/4, totalmen-te colocado y aplomado, i/p.p. de medios auxiliares.

Catorce euros con cinco

(49)

06.11 M2 M2. Recibido de cercos o

pre-cercos de cualquier material en muro de cerramiento exterior para revestir, utilizando morte-ro de cemento 1/4, totalmente colocado y aplomado, i/p.p. de medios auxiliares.

Doce euros con dos

cents. 12,02

06.13 M2 M2. Recibido de reja en muro

de fábrica de ladrillo, utilizando mortero de cemento y arena de røo 1/4, totalmente colocada, aplomada y nivelada, i/apertura de huecos para garras y p.p. de medios auxiliares.

Veinte euros con

sesen-ta y siete cents. 20,67

06.16 M M. Recibido de pasamanos de

madera o metálico con pasta de yeso negro (en su caso, con anclajes metálicos atornilla-dos), i/apertura y tapado de huecos para garras y p.p. de medios auxiliares.

Nueve euros con

sesen-ta cents. 9,60

07.02 M3 M3. Aislamiento mediante

es-puma rígida de poliuretano fabricada "in situ" por proyec-ción sobre la cara interior del cerramiento de fachada, con una densidad de 35 Kg/m3., previo al tabique.

Doscientos ocho euros con setenta y ocho

cents. 208,78

08.03 M2 M2. Enfoscado maestreado y

fratasado, de 20 mm. de espe-sor en toda su superficie, con mortero de cemento y arena de río 1/4, sobre paramentos verti-cales con maestras cada me-tro, i/preparación y humedeci-do de soporte, limpieza,

(50)

me-NARVAL INGENIRIA, S.A. Pág 5

dios auxiliares con empleo, en su caso, de andamiaje homolo-gado, así como distribución del material en tajos y p.p. de cos-tes indirectos, s/NTE/RPE-7.

Ocho euros con noventa

y cuatro cents. 8,94

08.08 M M. Vierteaguas de piedra caliza

de 30 cm. de ancho y 3 cm. de espesor, con goterón de, al menos, 5 mm. de ancho, reci-bida con mortero de cemento y arena de røo 1/6, i/sellado de juntas, limpieza y p.p. de cos-tes indirectos.

Cuarenta y ocho euros con ochenta y siete

cents. 48,87

08.09 M M. Albardilla de piedra caliza

de 15 cm. de ancho y 3 cm. de espesor, con goterón de, al menos, 5 mm, de ancho, reci-bida con mortero de cemento y arena de río 1/6, i/sellado de juntas, limpieza y p.p. de cos-tes indirectos.

Treinta euros con

cua-renta y seis cents. 30,46

08.10 M M. Albardilla de piedra caliza

de 30 cm. de ancho y 3 cm. de espesor, con goterón de, al menos, 5 mm. de ancho, reci-bida con mortero de cemento y arena de río 1/6, i/sellado de juntas, limpieza y p.p. de cos-tes indirectos.

Cuarenta y ocho euros con ochenta y siete

cents. 48,87

12.05 M2 M2. Puerta balconera abatible

de aluminio lacado, con cerco y hojas perfil europeo, triple cá-mara, rejillas inferiores, espe-sor de pared superior a 1,5 mm, colocado sobre premarco de aluminio y sellado con sili-cona, incluso herrajes de col-gar, p.p. de cerradura Tesa o similar y costes indirectos.

(51)

Ciento ochenta y dos

eu-ros con cincuenta cents. 182,50

12.06 M2 M2. Ventana corredera de

alu-minio lacado, con cerco y hojas perfil europeo, triple cámara, espesor de pared superior a 1,5 mm, colocado sobre pre-marco de aluminio y sellado con silicona, incluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirec-tos.

Ciento treinta y siete

eu-ros con trece cents. 137,13

12.07 M2 M2. Ventana abatible de

alumi-nio lacado, con cerco y hojas perfil europeo, triple cámara, espesor de pared superior a 1,5 mm, colocado sobre pre-marco de aluminio y sellado con silicona, incluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirec-tos.

Ciento sesenta y seis

euros con ocho cents. 166,08

12.08 M2 M2. Ventana abatible de

alumi-nio lacado con el 255 de su su-perficie con celosía de lamas y resto a cristalar, con cerco y hojas perfil europeo, triple cá-mara, espesor de pared supe-rior a 1,5 mm, colocado sobre premarco de aluminio y sellado con silicona, incluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirec-tos.

Ciento noventa y cinco euros con veintiocho

cents. 195,28

12.09 M2 M2. Ventanal fijo de aluminio

lacado, realizado con perfil 55x40 y 1,5 mm. de espesor, con junquillos para fijación de vidrio, incluso p.p. de costes in-directos.

(52)

Ochenta y cinco euros con cincuenta y siete

cents. 85,57

12.10 M2 M2. Mampara de aluminio

la-cado para acristalar, con el 20% de superficie practicable, compuesto por perfiles 50x40 mm. y 1,5 mm. de espesor, i/herrajes de colgar y seguri-dad, junquillos, grapas y p.p. de costes indirectos.

Noventa y ocho euros con sesenta y cuatro

cents. 98,64

12.11 M2 M2. Puerta metálica seccional

industrial, fabricada en doble fondo de chapa grecada y pre-lacada con aislante intermedio de poliuretano inyectado (tipo ISO), rejillas inferiores segun detalle de memoria de carpin-teria, equilibrada mediante muelle de torsión robusto, guías laterales y horizontales galvanizadas, incluso p.p. de herrajes de colgar y de seguri-dad.

Ciento veintiséis euros

con veinte cents. 126,20

12.12 UD UD. Equipo electromecánico

de tracción al techo para aper-tura y cierre automático de puerta seccional, sistema de cadena fija y motor deslizable con unión mecánica por medio de brazo curvo a puerta; con apertura manual mediante lla-ve exterior o tirador interior.

Mil noventa y tres euros

con treinta y seis cents. 1.093,36

12.14 M M. Barandilla exterior de 90 cm

de altura, con pasamanos de acero, entrepaños y pilastras en acero segun detalle de me-moria de carpinteria con perfi-les de acero A-42b T50-6 y, in-cluso p/p de terminales, solda-duras y despuntes, totalmente terminado.

(53)

Sesenta y tres euros con

cuarenta y dos cents. 63,42

12.16 M2 M2. Reja metálica realizada

con tubo de acero en vertical y horizontal, segun diseño de proyecto, con garras para reci-bir de 12 cm..

Cincuenta euros con

no-venta y cuatro cents. 50,94

12.19 M2 M2. Rejillas de ventilación para

sótanos, garajes, cuartos de ascensores y similares, para exterior, fijas, con bastidor en tubo PERFRISA y lamas incli-nadas postformadas en chapa galvanizada, tipo librillo, i/ pati-llas o tacos para anclaje a fábrica.

Treinta y tres euros con

cuarenta y dos cents. 33,42

13.01 M2 M2. Climalit con dos lunas

in-coloras de 6 mm. y cámara de aire de 6,8 ó 12 mm. con junta plástica, colocado sobre made-ra, aluminio o hierro y sellado con silicona incolora.

Treinta y siete euros con

cincuenta y tres cents. 37,53

13.02 M2 M2. Pintura plástica lisa blanca

en paramentos verticales y ho-rizontales, lavable dos manos,

i/lijado y emplastecido. Cuatro euros con

cin-cuenta y cuatro cents. 4,54

14.01 PA Medios para la prevencion de

riesgos, y medidas correspon-dientes para la segura y co-rrecta ejecucion de trabajos,se-gun estudio de seguridad y

sa-lud. Tres mil ciento cuarenta_{y seis euros con}

cin-cuenta y siete cents. 3.146,57

Antequera, Diciembre de 2.009 Los Autores del Proyecto

(54)

(55)

Nº Ud. _Descripción

Precio

1 Pág.

01.01 M3 M3. Excavación a cielo abierto, en cualquier tipo de terreno, con excavadora de 2 m3. de capacidad de cuchara, con ex-tracción de tierra a vertedero, incluso canon de vertido, en va-ciado, i/p.p. de costes indirectos.

Mano de obra 1,08

Maquinaria 5,63

TOTAL 6,71

05.02 M2 M2. Cubierta transitable, realizada sobre capa de hormigón aligerado para formación de pendientes (0% - 5%) y capa de regularización de mortero de cemento 1/6 de 2 cm. de espe-sor (no incluidas), constituida por: aislamiento térmico de po-liestireno extruido de 40 mm. DANOPREN 40; lámina asfáltica de betún modificado con elastómeros SBS, Glasdan 30 P Elastómero, en posición flotante respecto al soporte, salvo en perømetros y puntos singulares; lámina asfáltica de betún elastómero SBS, Esterdan 30 P Elastómero, totalmente adhe-rida a la anterior con soplete, sin coincidir juntas; lámina geo-textil de 200 gr/m2, Danofelt PY 200, aislamiento de 5 cm. de espesor no incluido;Recrecido de mortero de cemento y arena de røo 1/8, de 3/4 cm. de espesor,i/armadura o mallazo elec-trosoldado # 20x20 cm, D=4/4 mm. regleado. Lista para solar con pavimento a elegir. Solución según membrana PN-7 de la norma UNE 104-402/96.

Mano de obra 12,75

Materiales 19,57

Maquinaria 0,02

TOTAL 32,34

05.10 M2 CAUCHO IMPERMEABILIZANTE CON FIBRA DE VIDREO INCORPORADA, DE COLOR ROJO, EXTENDIDO Y SECA-DO, CON LAS LABORES PREVIAS DE LIMPIEZA DE SUPE-RIFICE.

Mano de obra 2,16

Materiales 4,08

TOTAL 6,24

06.01 M2 M2. Cerramiento de fachada formado por fabrica de 1 pié de espesor de ladrillo rojo liso perforado cara vista de 25x12x5 cm., sentada con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), enfoscado interiormente con mortero de cemento y arena de rio 1:4, cßmara de aire de 5 cm. y tabi-cón de ladrillo hueco doble, sentado con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), i/p.p. aplomado, nivelación, roturas, remates y piezas especiales, s/NTE-FFL, PTL y MV-201. Medido deduciendo huecos.

(56)

Precio

2 Pág.

Mano de obra 50,19

Materiales 26,25

Maquinaria 0,03

TOTAL 76,47

06.02 M2 M2. Cerramiento de fachada formado por fabrica de 1/2 pié de espesor de ladrillo hueco doble de 25x12x9 cm., sentada con mortero de cemento CEM II/A-P 32,5 R, y arena de røo 1:6 (M-40), enfoscado interiormente con mortero de cemento y arena de rio 1:4, cßmara de aire de 5 cm. y tabic¾n de ladrillo hueco doble, sentado con mortero de cemento CEM II/A-P 32,5 R y arena de røo 1:6 (M-40), i/p.p. aplomado, nivelación, roturas, remates y piezas especiales, s/NTE-FFL, PTL y MV-201.

Mano de obra 29,47

Materiales 6,23

Maquinaria 0,01

TOTAL 35,71

06.05 M2 M2. Formación de doble tabique realizado con ladrillo hueco doble de 29x14x10 cm, recibido con mortero de cemento y arena de río 1/6, con cámara de aire intermedia, i/p.p. de re-planteo, roturas, humedecido de las piezas y limpieza según NTE-PTL.

Mano de obra 17,10

Materiales 11,62

TOTAL 28,72

06.07 M M. Formación de peldañeado de escaleras con ladrillo perfo-rado de 24x12x7, recibido con mortero de cemento y arena de río 1/6.

Mano de obra 16,94

Materiales 3,66

Maquinaria 0,01

TOTAL 20,61

06.08 M2 M2. Muro de bloque huecos de hormigón gris de 40x20x20, para posterior terminación, incluso armadura vertical formada por 4 redondos de D=12 mm. por cada ml., y armadura hori-zontal formada por dos redondos de D=6mm. por cada fila de bloques, rellenado con hormigón H-200/20 Tmax.20mm. y re-cibido con mortero de cemento y arena de rio 1/6, vertido, co-locado, vibrado y rejuntado, seg·n NTE-FFB-6.

Mano de obra 14,88

Materiales 28,18

(57)

NARVAL INGENIERIA, S.A. Nº Ud. _Descripción Precio 3 Pág. TOTAL 43,17

06.10 M2 M2. Recibido de cercos o precercos de cualquier material en muro de cerramiento exterior de fábrica vista, utilizando mor-tero de cemento 1/4, totalmente colocado y aplomado, i/p.p. de medios auxiliares.

Mano de obra 12,07

Materiales 1,96

Maquinaria 0,02

TOTAL 14,05

06.11 M2 M2. Recibido de cercos o precercos de cualquier material en muro de cerramiento exterior para revestir, utilizando mortero de cemento 1/4, totalmente colocado y aplomado, i/p.p. de medios auxiliares.

Mano de obra 10,37

Materiales 1,63

Maquinaria 0,02

TOTAL 12,02

06.13 M2 M2. Recibido de reja en muro de fábrica de ladrillo, utilizando mortero de cemento y arena de røo 1/4, totalmente colocada, aplomada y nivelada, i/apertura de huecos para garras y p.p. de medios auxiliares.

Mano de obra 19,82

Materiales 0,83

Maquinaria 0,02

TOTAL 20,67

06.16 M M. Recibido de pasamanos de madera o metálico con pasta de yeso negro (en su caso, con anclajes metálicos atornilla-dos), i/apertura y tapado de huecos para garras y p.p. de me-dios auxiliares.

Mano de obra 9,40

Materiales 0,20

TOTAL 9,60

07.02 M3 M3. Aislamiento mediante espuma rígida de poliuretano fabri-cada "in situ" por proyección sobre la cara interior del cerra-miento de fachada, con una densidad de 35 Kg/m3., previo al tabique.

Mano de obra 66,02

(58)

Precio

4 Pág.

TOTAL 208,78

08.03 M2 M2. Enfoscado maestreado y fratasado, de 20 mm. de espe-sor en toda su superficie, con mortero de cemento y arena de río 1/4, sobre paramentos verticales con maestras cada me-tro, i/preparación y humedecido de soporte, limpieza, medios auxiliares con empleo, en su caso, de andamiaje homologado, así como distribución del material en tajos y p.p. de costes in-directos, s/NTE/RPE-7.

Mano de obra 8,27

Materiales 0,66

Maquinaria 0,01

TOTAL 8,94

08.08 M M. Vierteaguas de piedra caliza de 30 cm. de ancho y 3 cm. de espesor, con goterón de, al menos, 5 mm. de ancho, reci-bida con mortero de cemento y arena de røo 1/6, i/sellado de juntas, limpieza y p.p. de costes indirectos.

Mano de obra 8,77

Materiales 40,09

Maquinaria 0,01

TOTAL 48,87

08.09 M M. Albardilla de piedra caliza de 15 cm. de ancho y 3 cm. de espesor, con goterón de, al menos, 5 mm, de ancho, recibida con mortero de cemento y arena de río 1/6, i/sellado de jun-tas, limpieza y p.p. de costes indirectos.

Mano de obra 6,98

Materiales 23,48

TOTAL 30,46

08.10 M M. Albardilla de piedra caliza de 30 cm. de ancho y 3 cm. de espesor, con goterón de, al menos, 5 mm. de ancho, recibida con mortero de cemento y arena de río 1/6, i/sellado de jun-tas, limpieza y p.p. de costes indirectos.

Mano de obra 8,77

Materiales 40,09

Maquinaria 0,01

TOTAL 48,87

12.05 M2 M2. Puerta balconera abatible de aluminio lacado, con cerco y hojas perfil europeo, triple cámara, rejillas inferiores, espesor de pared superior a 1,5 mm, colocado sobre premarco de alu-minio y sellado con silicona, incluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirectos.

(59)

NARVAL INGENIERIA, S.A. Nº Ud. _Descripción Precio 5 Pág. Mano de obra 14,28 Materiales 168,22 TOTAL 182,50

12.06 M2 M2. Ventana corredera de aluminio lacado, con cerco y hojas perfil europeo, triple cámara, espesor de pared superior a 1,5 mm, colocado sobre premarco de aluminio y sellado con sili-cona, incluso herrajes de colgar, p.p. de cerradura Tesa o si-milar y costes indirectos.

Mano de obra 14,71

Materiales 122,42

TOTAL 137,13

12.07 M2 M2. Ventana abatible de aluminio lacado, con cerco y hojas perfil europeo, triple cámara, espesor de pared superior a 1,5 mm, colocado sobre premarco de aluminio y sellado con sili-cona, incluso herrajes de colgar, p.p. de cerradura Tesa o si-milar y costes indirectos.

Mano de obra 14,71

Materiales 151,37

TOTAL 166,08

12.08 M2 M2. Ventana abatible de aluminio lacado con el 255 de su su-perficie con celosía de lamas y resto a cristalar, con cerco y hojas perfil europeo, triple cámara, espesor de pared superior a 1,5 mm, colocado sobre premarco de aluminio y sellado con silicona, incluso herrajes de colgar, p.p. de cerradura Tesa o similar y costes indirectos.

Mano de obra 14,71

Materiales 180,57

TOTAL 195,28

12.09 M2 M2. Ventanal fijo de aluminio lacado, realizado con perfil 55x40 y 1,5 mm. de espesor, con junquillos para fijación de vi-drio, incluso p.p. de costes indirectos.

Mano de obra 12,76

Materiales 72,81

TOTAL 85,57

12.10 M2 M2. Mampara de aluminio lacado para acristalar, con el 20% de superficie practicable, compuesto por perfiles 50x40 mm. y 1,5 mm. de espesor, i/herrajes de colgar y seguridad, junqui-llos, grapas y p.p. de costes indirectos.

(60)

Precio

6 Pág.

Materiales 94,53

TOTAL 98,64

12.11 M2 M2. Puerta metálica seccional industrial, fabricada en doble fondo de chapa grecada y prelacada con aislante intermedio de poliuretano inyectado (tipo ISO), rejillas inferiores segun detalle de memoria de carpinteria, equilibrada mediante mue-lle de torsión robusto, guías laterales y horizontales galvaniza-das, incluso p.p. de herrajes de colgar y de seguridad.

Mano de obra 2,24

Materiales 123,96

TOTAL 126,20

12.12 UD UD. Equipo electromecánico de tracción al techo para apertu-ra y cierre automático de puerta seccional, sistema de cadena fija y motor deslizable con unión mecánica por medio de brazo curvo a puerta; con apertura manual mediante llave exterior o tirador interior.

Mano de obra 46,16

Materiales 1.047,20

TOTAL 1.093,36

12.14 M M. Barandilla exterior de 90 cm de altura, con pasamanos de acero, entrepaños y pilastras en acero segun detalle de me-moria de carpinteria con perfiles de acero A-42b T50-6 y, in-cluso p/p de terminales, soldaduras y despuntes, totalmente terminado.

Mano de obra 0,75

Materiales 59,08

Costes indirectos 3,59

TOTAL 63,42

12.16 M2 M2. Reja metálica realizada con tubo de acero en vertical y horizontal, segun diseño de proyecto, con garras para recibir de 12 cm..

Mano de obra 1,49

Materiales 49,45

TOTAL 50,94

12.19 M2 M2. Rejillas de ventilación para sótanos, garajes, cuartos de ascensores y similares, para exterior, fijas, con bastidor en tu-bo PERFRISA y lamas inclinadas postformadas en chapa gal-vanizada, tipo librillo, i/ patillas o tacos para anclaje a fábrica.

(61)

NARVAL INGENIERIA, S.A. Nº Ud. _Descripción Precio 7 Pág. Materiales 30,08 Costes indirectos 1,89 TOTAL 33,42

13.01 M2 M2. Climalit con dos lunas incoloras de 6 mm. y cámara de ai-re de 6,8 ó 12 mm. con junta plástica, colocado sobai-re made-ra, aluminio o hierro y sellado con silicona incolora.

Materiales 37,53

TOTAL 37,53

13.02 M2 M2. Pintura plástica lisa blanca en paramentos verticales y horizontales, lavable dos manos, i/lijado y emplastecido.

Mano de obra 3,41

Materiales 1,13

TOTAL 4,54

14.01 PA Medios para la prevencion de riesgos, y medidas correspon-dientes para la segura y correcta ejecucion de trabajos,segun estudio de seguridad y salud.

Sin descomposición 3.146,57

TOTAL 3.146,57

Antequera, Diciembre de 2.009 Los Autores del Proyecto

(62)

(63)

5.3.1.- Presupuesto General

de Ejecución Material

(64)

NARVAL INGENIERIA, S.A. _Pág 1

1. 3ª FASE. AUDITORIO ANTEQUERA 1.1 MOVIMIENTO DE TIERRAS

Núm. Código Medición UM Unidad de Obra Precio Importe 1 01.01 939,760 M3 M3. Excavación a cielo abierto, en

cualquier tipo de terreno, con ex-cavadora de 2 m3. de capacidad de cuchara, con extracción de tie-rra a vertedero, incluso canon de vertido, en vaciado, i/p.p. de cos-tes indirectos.

6,71 6.305,79

(65)

NARVAL INGENIERIA, S.A. _Pág 2

1.2 CUBIERTAS

Núm. Código Medición UM Unidad de Obra Precio Importe 1 05.02 722,100 M2 M2. Cubierta transitable, realizada

sobre capa de hormigón aligerado para formación de pendientes (0% - 5%) y capa de regularización de mortero de cemento 1/6 de 2 cm. de espesor (no incluidas), consti-tuida por: aislamiento térmico de poliestireno extruido de 40 mm. DANOPREN 40; lámina asfáltica de betún modificado con elastóme-ros SBS, Glasdan 30 P Elastóme-ro, en posición flotante respecto al soporte, salvo en perømetros y puntos singulares; lámina asfáltica de betún elastómero SBS, Ester-dan 30 P Elastómero, totalmente adherida a la anterior con soplete, sin coincidir juntas; lámina geotex-til de 200 gr/m2, Danofelt PY 200, aislamiento de 5 cm. de espesor no incluido;Recrecido de mortero de cemento y arena de røo 1/8, de 3/4 cm. de espesor,i/armadura o mallazo electrosoldado # 20x20 cm, D=4/4 mm. regleado. Lista pa-ra solar con pavimento a elegir. Solución según membrana PN-7 de la norma UNE 104-402/96.

32,34 23.352,71

2 05.10 624,400 M2 CAUCHO IMPERMEABILIZANTE CON FIBRA DE VIDREO INCOR-PORADA, DE COLOR ROJO, EX-TENDIDO Y SECADO, CON LAS LABORES PREVIAS DE LIMPIE-ZA DE SUPERIFICE.

6,24 3.896,26
