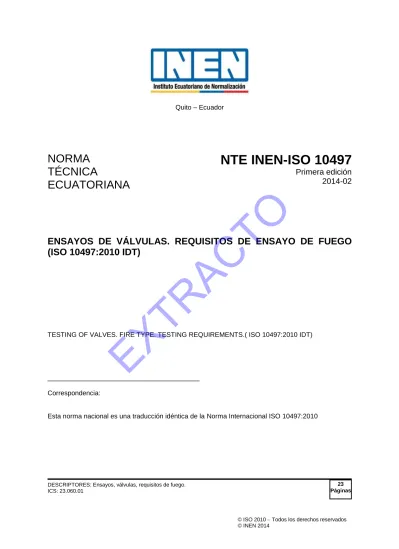

Quito Ecuador EXTRACTO ENSAYOS DE VÁLVULAS. REQUISITOS DE ENSAYO DE FUEGO (ISO 10497:2010 IDT)

(1)

NORMA

TÉCNICA

ECUATORIANA

NTE INEN-ISO 10497

Primera edición

2014-02

ENSAYOS DE VÁLVULAS. REQUISITOS DE ENSAYO DE FUEGO

(ISO 10497:2010 IDT)

TESTING OF VALVES. FIRE TYPE. TESTING REQUIREMENTS.( ISO 10497:2010 IDT)

_____________________________________

Correspondencia:

Esta norma nacional es una traducción idéntica de la Norma Internacional ISO 10497:2010

DESCRIPTORES: Ensayos, válvulas, requisitos de fuego. ICS: 23.060.01

23 Páginas

(2)

Prólogo nacional

Esta norma nacional NTE INEN-ISO 10497 es una traducción idéntica de la Norma Internacional ISO 10497:2010, Ensayos de válvulas. Requisitos de ensayo de fuego.. El comité responsable de esta norma técnica ecuatoriana es el Comité Interno del INEN.Dentro del texto de esta norma, las palabras “esta Norma Internacional” han sido reemplazadas por “esta norma nacional”. Para el propósito de esta Norma Técnica Ecuatoriana, se enlista las normas internacionales de referencia mencionadas en la norma ISO 10497, para las cuales no existen documentos normativos nacionales correspondientes:

Documento Normativo Internacional

ISO 7-1, Rosca para tubos en donde las juntas herméticas se hacen en las roscas - Parte 1: Dimensiones, tolerancias y designación.

IEC 60584-2, Termocuplas — Part 2: Tolerancias

(3)

2014-0987 ii

Prólogo

ISO (Organización Internacional de Normalización) es una federación mundial de organismos nacionales de normalización (organismos miembros de ISO). El trabajo de preparación de las normas internacionales normalmente se realiza a través de los comités técnicos de ISO. Cada organismo miembro interesado en una materia para la cual se haya establecido un comité técnico, tiene el derecho de estar representado en dicho comité. Las organizaciones internacionales, gubernamentales y no gubernamentales, en coordinación con ISO, también participan en el trabajo. ISO colabora estrechamente con la Comisión Electrotécnica Internacional (IEC) en todas las materias de normalización electrotécnica.

Las Normas Internacionales se redactan de acuerdo con las reglas establecidas en la ISO / IEC, Parte 2. La tarea principal de los comités técnicos es preparar Normas Internacionales. Proyectos de Normas Internacionales adoptados por los comités técnicos son enviados a los organismos miembros para su votación. La publicación como Norma Internacional requiere la aprobación por al menos el 75% de los organismos miembros con derecho a voto.

Se llama la atención la posibilidad de que algunos de los elementos de este documento puedan estar sujetos a derechos de patente. ISO no se hace responsable por la identificación de ningún derecho de patente.

ISO 10497 fue preparada por el Comité Técnico ISO / TC 153, Válvulas, Subcomité SC 1, diseño, fabricación, marcación y pruebas.

Esta tercera edición anula y reemplaza la segunda edición (ISO 10497:2004), que ha sido revisada técnicamente.

(4)

Introducción

Esta Norma Internacional cubre los requisitos y el método para evaluar el rendimiento de las válvulas cuando se exponen a condiciones de fuego definidas. Los requisitos de rendimiento establecen límites de aceptabilidad de una válvula, independientemente de su tamaño o capacidad de presión. El período de quemadura se ha establecido para representar el tiempo máximo requerido para extinguir la mayoría de fuegos. Los incendios de mayor duración se consideran de gran magnitud, con consecuencias mayores que los previstos en la prueba.

La presión de prueba durante la quemadura se establece en 0,2 MPa (2 bar) para las válvulas de asiento suave nominal Pn, 10, PN 16, PN 25 y PN 40, Clase 150 y Clase 300, para simular mejor las condiciones que se esperaría en una planta de proceso cuando se detecta un incendio y las bombas se apagan. En este caso, la fuente de presión en el sistema es la cabeza hidrostática resultante de los niveles de líquido en las torres y los vasos. Esta situación es aproximada por la presión de prueba inferior.

En las instalaciones de producción, las válvulas son típicamente de una calificación más alta y la fuente de presión no se reduce fácilmente cuando se detecta un incendio. Por lo tanto, para todas las demás válvulas, la presión de prueba durante la quemadura se fija en un valor más alto para simular mejor las condiciones de servicio esperadas en estas instalaciones.

El uso de esta norma supone que la ejecución de sus disposiciones está a cargo de personal debidamente cualificado y con experiencia, ya que exige procedimientos que pueden ser perjudiciales para la salud, si no se toman las precauciones adecuadas. Esta norma sólo se refiere a la idoneidad técnica y no exime al usuario de las obligaciones legales relativas a la salud y la seguridad en cualquier fase del procedimiento.

(5)

2014-0987 1 de 23

Ensayos de válvulas. Requisitos para ensayo de fuego.

1 Objeto y campo de aplicación.

Esta norma nacional especifica los requisitos de ensayo de fuego y un método de ensayo de fuego para la confirmación de la capacidad de contención de la presión de una válvula bajo presión durante y después de someterse al fuego. No es aplicable a los requisitos de prueba de actuadores de válvulas que no sean cajas de cambios manuales o mecanismos similares cuando éstos son parte del conjunto de la válvula en forma normal. Otros tipos de actuadores de válvulas (por ejemplo, eléctricos, neumáticos o hidráulicos) pueden requerir una protección especial para operar en el medio ambiente considerado en esta prueba de la válvula, y la prueba de fuego de este tipo de actuadores está fuera del alcance de esta norma nacional.

Certificados de prueba del fuego de las válvulas previamente probadas de acuerdo con las ediciones anteriores de la norma ISO 10497 y las normas de prueba de fuego internacionalmente reconocidas similares también son aceptables.

NOTA: Para los efectos de esta norma, los términos "prueba tipo fuego" y "prueba de fuego" son sinónimos.

2 Referencias normativas

Los siguientes documentos de referencia son indispensables para la aplicación de este documento. Para las referencias con fecha sólo se aplica la edición citada. Para las referencias sin fecha se aplica la última edición del documento de referencia (incluyendo cualquier modificación). ISO 7-1, Roscas para tubos en donde las juntas herméticas se hacen en las roscas - Parte 1: Dimensiones, tolerancias y designación IEC 60584-2, Termocuplas - Parte 2: Tolerancias

3 Terminos y definiciones

Para propósitos de esta norma aplican las siguientes definiciones

3.1 Tamaño nominal: DN designación alfanumérica de tamaño para los componentes de un sistema de tuberías, que se utiliza para fines de referencia, que comprende las letras DN seguidas de un número entero adimensional que está relacionado indirectamente con el tamaño físico, en

milímetros, del diámetro interior o el exterior de las conexiones finales. NOTA Adaptado de ISO 6708: -, definición 2.1.

3.2 Presión nominal: PN designación numérica en relación a la presión que es un número redondeado conveniente a efectos de referencia, y que comprende las letras PN seguidas por el número de referencia apropiado.

NOTA 1 Se pretende que todos los equipos del mismo tamaño nominal (DN) designados por el mismo número PN tengan dimensiones de acoplamiento compatibles.

NOTA 2 La presión máxima permisible depende de los materiales, el diseño y las temperaturas de trabajo, y se selecciona de las tablas de valores de presión / temperatura indicados en las normas. correspondientes.

NOTA 3 Adaptado de ISO 7268: -, Cláusula 2.1.

(6)
