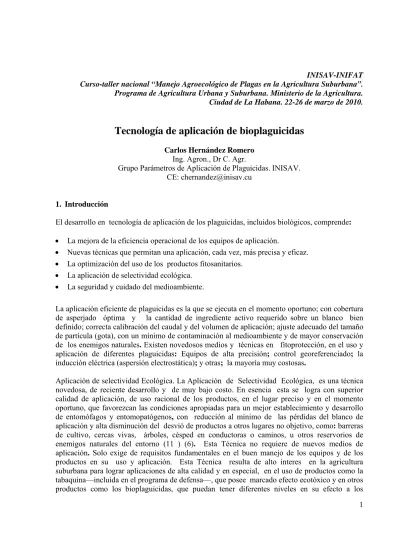

(1)INISAV-INIFAT Curso-taller nacional “Manejo Agroecológico de Plagas en la Agricultura Suburbana”. Programa de Agricultura Urbana y Suburbana. Ministerio de la Agricultura. Ciudad de La Habana. 22-26 de marzo de 2010.. Tecnología de aplicación de bioplaguicidas Carlos Hernández Romero Ing. Agron., Dr C. Agr. Grupo Parámetros de Aplicación de Plaguicidas. INISAV. CE: [email protected]. 1. Introducción El desarrollo en tecnología de aplicación de los plaguicidas, incluidos biológicos, comprende: • • • • •. La mejora de la eficiencia operacional de los equipos de aplicación. Nuevas técnicas que permitan una aplicación, cada vez, más precisa y eficaz. La optimización del uso de los productos fitosanitarios. La aplicación de selectividad ecológica. La seguridad y cuidado del medioambiente.. La aplicación eficiente de plaguicidas es la que se ejecuta en el momento oportuno; con cobertura de asperjado óptima y la cantidad de ingrediente activo requerido sobre un blanco bien definido; correcta calibración del caudal y del volumen de aplicación; ajuste adecuado del tamaño de partícula (gota), con un mínimo de contaminación al medioambiente y de mayor conservación de los enemigos naturales. Existen novedosos medios y técnicas en fitoprotección, en el uso y aplicación de diferentes plaguicidas: Equipos de alta precisión; control georeferenciado; la inducción eléctrica (aspersión electrostática); y otras; la mayoría muy costosas. Aplicación de selectividad Ecológica. La Aplicación de Selectividad Ecológica, es una técnica novedosa, de reciente desarrollo y de muy bajo costo. En esencia esta se logra con superior calidad de aplicación, de uso racional de los productos, en el lugar preciso y en el momento oportuno, que favorezcan las condiciones apropiadas para un mejor establecimiento y desarrollo de entomófagos y entomopatógenos, con reducción al mínimo de las pérdidas del blanco de aplicación y alta disminución del desvió de productos a otros lugares no objetivo, como: barreras de cultivo, cercas vivas, árboles, césped en conductoras o caminos, u otros reservorios de enemigos naturales del entorno (11 ) (6). Esta Técnica no requiere de nuevos medios de aplicación. Solo exige de requisitos fundamentales en el buen manejo de los equipos y de los productos en su uso y aplicación. Esta Técnica resulta de alto interes en la agricultura suburbana para lograr aplicaciones de alta calidad y en especial, en el uso de productos como la tabaquina—incluida en el programa de defensa—, que posee marcado efecto ecotóxico y en otros productos como los bioplaguicidas, que puedan tener diferentes niveles en su efecto a los 1.

(2) Enemigos naturales. Bajo volumen. Aplicación de bioplaguicidas. El Bajo volumen, favorece la calidad de aplicacion y resulta efectivo en el uso de biopreparados: Se presentan algunos ejemplos en granos, hortalizas y viandas: Beauveria bassiana contra el Tetuán del boniato(3) y Bacillus thuringiensis contra el minador de la hoja (Liriomiza trifolii) en papa(7) y contra Plutella xylostella en col )(8). En el cultivo del tomate con volumen reducido en 55% en relación con el Estándar, se obtuvo alta calidad en la aplicación de Verticillium lecanii de 1x108 en dosis de 4kg/ha en el control de la mosca blanca, Bemisia tabaci (3)(4). En el cultivo del frijol la aplicación de Verticillium lecanii de (1.1x108) a dosis de 4 Kg. /ha mostró alta efectividad biológica contra la mosca blanca (Bemisia tabaci). (9) En un proyecto de investigación desarrollo (7); cuya fase de campo (Cultivo papa) se realizo en ECV en G. de Melena y en la CPA , Héroes de Yaguajay (Alquizar). La utilización del Bajo volumen (195L/ha) y la baja presión de trabajo del equipo de, 5 kgf/cm2 (atmósferas) presento alta calidad de aplicación, que impide el desvío de productos y la contaminación al suelo. La calidad de aplicación lograda, de alta distribución de cobertura, sin escurrimiento y la baja presión de 5 atmósferas del equipo en los tratamientos evita la formación de gotas en extremo pequeñas y reduce la deriva y evaporación, con resultados significativamente superiores en el control de organismos plaga, y de mayor conservación de los enemigos naturales (coccinélidos, orius); que fueron de mayor cuantía (3veces superior) respecto al Estándar de produccion, lo que sumado a condiciones mas favorables para el establecimiento y desarrollo de entomófagos y entomopatógenos, demuestra la selectividad ecológica en la aplicación y de alto valor para el uso de productos: bioplaguicidas, de origen natural, u otros, lo que favorece al manejo de plagas en la fitoprotección. La productividad en ha/maquina del equipo se eleva a 166%, que logra tratamientos a mas bajo costo y en el momento oportuno acode a la señal o pronostico emitido. (A las boquillas, tipo de gotas, medios manuales, calibración y causas que generan perdidas, se le da especial tratamiento en el texto) (10) (4). En resumen los resultados de alta eficiencia contra organismos –plaga; de selectividad ecológica; de alta productividad en los medios de aplicacion; y de bajo costo; demuestran novedad tecnológica, muy favorable al manejo de plagas en nuestras condiciones, con los sistemas de cultivo establecidos: en granos, hortalizas y viandas (3) (7). De alta utilidad para contribuir a la sostenibilidad en el manejo agro ecológico de plagas, a nivel de finca, en la agricultura suburbana. 2. Requisitos técnicos fundamentales de las aplicaciones: Momento oportuno; objetivo de la aplicación; cobertura de asperjado sobre el objetivo; dosificación y depósitos; volumen de aplicación; y tamaño de partículas (gotas).. 2.

(3) QUE ?. CUANDO?. APLICAR. DONDE ?. COMO?. Fig.1 Cuatro Preguntas antes de aplicar Para mayor comprensión y para comenzar a tratar los requisitos fundamentales antes mencionados, nos apoyaremos en la figura anterior donde se formulan 4 preguntas que serán enriquecidas más adelante, al reflejar otros elementos de interes con lo que se podrá tener una interpretación más completa e integral de tecnología de aplicación. Pregunta No.1 Qué aplicar? Es necesario conocer bien el tipo de producto: naturales; biológicos; si es antagonista; u otros; y conocer: Su modo de acción; penetración o movimiento en la planta; formulación; selectividad; y su compatibilidad con otros productos. El tipo de formulación es muy importante ya que, por ejemplo, con el polvo humedecible (WP) y con los diferentes biopreparados que se producen en el país u otras formulaciones sólidas, se debe tener alta exigencia con la preparación de la premezcla y el filtrado de esta, antes de ser vertida en el deposito del equipo que se utilice para la aplicación, sin embargo no es menos importante que con esta formulación se debe ser riguroso con los mantenimiento periódicos del equipo de aplicacion y limpieza diaria de las boquillas y, además, dicha formulación tiene alto poder abrasivo o de desgaste que puede dañar el orificio de salida de las boquillas y ante su uso continuado dentro de una o varias campañas se debe tener estricta vigilancia en la revisión del desgaste de las boquillas, lo que requiere de la calibración periódica de los equipos, para conocer que volumen de aplicación/ ha ofrece la boquilla y para tener criterios de la calidad de aplicación. Pregunta No.2 Cuándo ó el momento oportuno de la aplicación? Se debe conocer cual es la fase mas vulnerable de la plaga en relación con su ciclo de desarrollo y el periodo de tiempo en que se encuentra mas expuesta. El aspecto de mayor importancia para una aplicación efectiva en la lucha contra cualquier tipo de plaga es la definición del momento oportuno de la aplicación. Para comprender mejor lo anterior trataremos sobre la lucha contra lepidópteros. Si queremos tener buena efectividad en la aplicación debe realizarse en el primera o segunda fase larval de la plaga. Sin embargo si la aplicación se realiza en una fase superior (tercera o cuarta fase), se necesita incrementar la dosis de ingrediente activo recomendada del plaguicida en más de 10 veces. Lo que mayormente ocurre es que se aplica con la dosis normal 3.

(4) orientada y se obtienen depósitos subletales sobre el objetivo, para el control de la plaga en una fase superior de desarrollo, fuera del momento oportuno para ser controlada. Resultados de la aplicación fuera del momento oportuno. • • • • •. No control del insecto plaga o enfermedad. Gastos en plaguicidas sin respuesta productiva. otros gastos por fuerza de trabajo y equipos necesidad de repetir aplicaciones; mayor afectación a las poblaciones y no conservación de los Enemigos naturales.. Pregunta No.3 Dónde se debe aplicar? Se debe conocer bien el Blanco u objetivo de la aplicación, que es el lugar preciso o área ocupada por el insecto- plaga o fitopatogeno hacia donde con exactitud debemos dirigir la aplicación. Pregunta No.4 Cómo se debe aplicar? La correcta calibración del caudal y del volumen de aplicación, el manejo del equipo y la cobertura sobre la planta, son aspectos que sumado al filtrado eficiente desde la boca del deposito de la mochila hasta las boquillas, la agitación necesaria, así como, los mantenimientos periódicos establecidos y la limpieza de las boquillas al finalizar la jornada de trabajo son factores esenciales que, entre otros, dan respuesta a cómo se debe aplicar. Cobertura. La cobertura de aplicación de productos bioplaguicidas es un aspecto de suma importancia para obtener el mejor resultado en la fitoprotección. La buena cobertura no significa una lámina de aspersión con escurrimiento, figura 2, sino la cantidad necesaria de gotas/cm.2 con una alta densidad que garantice el depósito de ingrediente activo requerido sobre el objetivo biológico en cuestión. El mero crecimiento en la cantidad emitida ya sea volumen o ingrediente activo sin un ajuste adecuado de los requisitos de aspersión no conduce a un incremento de los depósitos sobre el objetivo y es por lo que la calidad de la aplicación juega un importante papel. La cobertura con densidad de gotas de aspersión de 100 gotas/cm2 es importante sobre todo con producto de acción por contacto como los bioplaguicidas.. 4.

(5) Fig.2 Distintos tipos de cobertura en los tratamientos. Es preciso señalar como se observa en la figura 2, la posible presencia de distintos tipos de cobertura en las aplicaciones liquidas: A la extrema izquierda, cobertura de alta densidad de 100gotas/ cm.2 o superior; al centro cobertura de muy baja población de gotas; y a la extrema derecha cobertura de lamina de aspersion (escurrimiento), que provoca altas perdidas, que se exponen en detalle en la tabla 1. Para incrementar la cobertura de alta densidad se requiere tomar las medidas y que se cumplan los requisitos en cuanto a tipo de boquilla, caudal, volumen de aplicación y presión de trabajo del equipo para lograr la cobertura de alta densidad; con un alto nivel de distribución y de buena penetración en la planta, que se necesita para el control efectivo de los insectos plagas y enfermedades. Tabla 1. Pérdida de producto en aplicaciones con formación de escurrimiento, promedio por planta (papa). (Distribución en %). Escurrimiento. Prom./ planta Dist. % 17.0 5.5 3.0. Pérdida de producto Pérdida de producto con formulación con formulado sólida no soluble. soluble en agua. (%) 56 6 3. (%) 72 38 32. Dosificación y depósitos. La dosificación de cualquier producto plaguicida es de mucha importancia. Para lograr la dosificación con alta exactitud se requiere de una buena calibración del equipo, lo que garantiza con precisión y uniformidad la cantidad de ingrediente activo recomendada por unidad de área. Sin embargo es aun, de mayor importancia lograr altos depósitos o recobrado del ingrediente activo sobre el objetivo (planta, suelo, plaga), en correspondencia con la dosis de producto que se entrega por el equipo. El recobrado o depósitos de ingrediente activo de los plaguicidas requieren de una cobertura de alta densidad (100 gotas/cm2) con alta distribución (superior al 50%) sobre el objetivo a tratar. 3.. Boquillas. Diferentes tipos y aspectos importantes a tener en consideración. • • • • •. Usar siempre el mismo tipo y calibre de boquilla en una o varias maquinas o mochilas que se destinen para un tipo de tratamiento dado. No permitir alteraciones mecánicas en las boquillas No golpear las boquillas ni utilizar cepillos de alambre para destupir los orificios de salida Lavar y limpiar con agua el equipo después de la jornada de trabajo, diariamente Comprobar periódicamente el gasto de las boquillas y mantener la calibración, por cada mochilero que realice las aplicaciones. Mas detalles al final de este documento. 5.

(6) Principales Tipos y partes de una boquilla. Diferentes tipos de boquillas: Fig. 3 Boquilla de Cono hueco. La boquilla de cono hueco a igual caudal y presión emite una aspersión más fina y de tamaño de gota (VMD) más pequeño que la de abanico, de mayor cobertura y penetración en la planta, utilizada en aplicaciones para el control de insectos plagas y enfermedades.. Fig. 4 Boquilla de abanico plano. . El caudal o entrega de líquido que emite esta boquilla se distribuye en menor cantidad en los extremos del abanico. Se logra una aplicación uniforme, a través de todas las boquillas en el aguilón de la maquina o mochila de mano, mediante un traslape adecuado, teniendo presente la mejor distancia entre boquillas. Se utiliza en aplicaciones contra plagas en suelo. Fig. 5 Boquilla de Abanico plano uniforme. La entrega de líquido que emite esta boquilla se distribuye uniformemente a todo lo ancho del abanico. Se usan para aplicaciones en banda en labores combinadas o cuando no sea necesario tratar toda la superficie de suelo ocupada por el cultivo.. Partes de una boquilla estándar: • • • • •. Cuerpo de la boquilla Filtro Difusor Chapilla con orificio de salida. Tapa de la boquilla. Importante:(1)- Para la limpieza de cada boquilla, se debe proceder al desarme y limpieza de cada una de sus partes. (2)- Puede ser utilizada una sola boquilla o varias con equipo manual (mochila). Cuando sea necesario tratar cultivos que alcancen mayor altura, (Ej. el tomate) se puede adaptar un dispositivo (tuvo) de forma similar a una letra T en el extremo de la lanza de la mochila y 6.

(7) ubicar 2, o 3 boquillas, que permitan poder cubrir con calidad, toda el área foliar del cultivo a mayor altura, lo que se realiza por ambos lados de la línea o hilera de cultivo. Errores más comunes en la instalación de las Boquillas y el Aguilón.. 80°. 65°. Fig. 6 Boquillas con diferentes ángulos. Fig.7 Boquillas dañadas, desgastadas o tupidas.. Fig. 8. Aguilón no paralelo.. 7.

(8) Tabla 2. Boquillas. Forma de aspersion y dispersión del caldo. Tipo de gotas. Tipo de boquilla Cono hueco. Forma de aspersión. Dispersión del caldo. Tipo de gotas basado en capacidades iguales Fino. Abanico plano. Mediano. Abanico plano uniforme. Mediano. Flood jet. Grueso. 4. Volumen de aplicación. • •. •. Para cultivos de porte bajo, el Bajo volumen esta comprendido de 50 y hasta 200L/ha. Para cultivos de porte medio. Ej. Variedades de tomate de mayor altura o si se dirige el crecimiento con tutores a altura superior a 0.50 metros, se puede utilizar volumen superior a 200litros/ha considerando, ademas, el área foliar de las plantas y el complejo de plagas existente. En cultivos de porte alto, el Bajo volumen esta comprendido de 200 a 500 L/ha.. 8.

(9) •. En árboles de mayor porte (naranja, mango, toronja u otros) que superen los 5 metros de altura, se pueden utilizar volúmenes superiores a 500 litros en dependencia del tamaño de la copa del árbol y su área foliar.. Calidad de aplicación: Técnica de Bajo volumen. Ejemplo de distribución (%) de diferentes tipos de cobertura, promedio por planta. Tabla 3. Cobertura sobre la planta Tipo de cobertura Vte I: Vte II: Estándar. sobre la planta Bajo Volumen: (195L/ha ) Alto volumen: (325L/ ha.) (papa). Presion:5 (kgf/ Alta presion: (12 atmósferas) cm2)(atmósferas) Escurrimiento.. 0,0%. 12.5%. ≥100gotas/ cm2.. 58,3%. 44,5%. <100 gotas/ cm2.. 41,7%. 43,0%. Total. 100%. 100%. Bajo volumen: Aplicación de biopreparados. La técnica de Bajo volumen, favorece la calidad de aplicacion y resulta efectiva en el uso de biopreparados: Beauveria bassiana contra el Tetuán del boniato (Cylas formicarus elegantulus) y Bacillus thuringiensis contra el minador de la hoja (Liriomiza trifolii) en papa y contra Plutella xylostella en col); En el cultivo del tomate con volumen reducido en 55% en relación con la variante base, se obtuvo alta calidad en la aplicación con reducción del escurrimiento en un 12,7% en el tratamiento de Verticillium lecanii de (1x108) en dosis de 4kg/ha en el control de la mosca blanca (Bemisia tabaci). En el cultivo del frijol la aplicación de Verticillium lecanii de (1.1x108) a dosis de4kg/ha presento mejores resultados en cuanto a calidad de aspersión con reducción de un 80% de escurrimiento sobre la planta y mostró alta efectividad biológica contra la mosca blanca (Bemisia tabaci) en relación con la variante Estándar de produccion 5. Pérdidas de plaguicidas en las aplicaciones. El escurrimiento y otras. Los siguientes factores están incluidos dentro de los de mayor importancia de riesgo de pérdidas: El escurrimiento, la turbulencia y velocidad del viento, la aplicación con alto nivel de rocío sobre las plantas, la deriva y la evaporación. El escurrimiento: que lo provoca y como se detecta, sus efectos nocivos y afectación al cultivo. 9.

(10) El escurrimiento, es un enemigo fuerte si se desean aplicaciones de alta calidad. Una aplicación de plaguicidas con parámetros de aspersión inadecuados puede provocar pérdidas de ingrediente activo sobre el objetivo biológico superior al 50 %, lo que provoca una lucha ineficiente contra insectos plagas y enfermedades. La tabla 1 muestra una prueba de la perdida de plaguicida que puede presentarse en distintos niveles (dist. %) de escurrimiento en los cultivos. Se observan altas perdidas con dos formulados utilizados y se aprecia como con la misma dist. de Escurrimiento de 17% sobre la planta, en la aplicación con la formulación de Concentrado soluble se presento una perdida de Ingrediente activo de (72% ) y en la formulación de polvo humedecible, la perdida fue de (56%),ambas de alta intensidad, lo que provoca falta de eficiencia y muy bajo control de insectos plagas y enfermedades a consecuencia de depósitos subletales en el objetivo, con fuertes daños al área foliar del cultivo y reducción de los rendimientos. Aplicaciones con formación de escurrimiento sobre las plantas: ¿Qué causas lo provocan? • • • • • • • • • • • •. No realizar los mantenimientos periódicos del equipo de aplicación Uso de volúmenes de aplicación no recomendados No realizar el mantenimiento y limpieza de todos los filtros y boquillas diariamente, después de la jornada de trabajo Uso de presiones de trabajo no recomendadas No guardar la distancia requerida de las boquillas a la planta. Daños mecánicos a las boquillas. Uso de cepillos de alambre u otros objetos metálicos para destupir las boquillas Realizar aplicaciones con alto nivel de rocío sobre las plantas Uso de boquillas de diámetro y entregas, superiores a las recomendadas Uso de boquillas medio tupidas o con formación de aristas o hilos en sus conos Presiones de trabajo no estables por mal funcionamiento de la bomba o del estabilizador de presión Aire acumulado en la línea de aspersión.. Efectos nocivos del escurrimiento. • • • • • • •. Mala calidad e ineficiente aplicación de bioplaguicidas u otros, en la fitoprotección. Perdida de productos, superiores al 50% sobre la planta. Repetición y disminución del intervalo entre aplicaciones y sobre dosificación de productos. Mayor afectación y no conservación de los Enemigos naturales. Muy bajo control sobre insectos-plaga y fitopatogenos. Alta reducción de los rendimientos. Daños fitotóxicos al cultivo.. Cómo se detecta el escurrimiento? •. En el borde de las hojas o foliolos, a partir de 1 hora aproximadamente, posterior a las aplicaciones con Polvos Humedecibles u otras formulaciones sólidas. 10.

(11) • • •. Por observación del goteo al suelo, de inmediato posterior al pase del equipo de aplicación. Pocas gotas (una o dos promedio por planta) son suficientes para declarar escurrimiento. Con tarjetas hidro- sensibles colocadas sobre las plantas antes de la aplicación. Con cartulina blanca tipo (kromecotte) u otro tipo de cartulina de calidad, sobre la planta y uso de colorante en el caldo de aspersión.. Evaporación y deriva/ condiciones climatologicas. Las condiciones climáticas son importantes. La velocidad del viento en las aplicaciones es de mucha importancia, la que debe estar por debajo de 3m/seg, para evitar pérdidas por deriva. Tener presente la temperatura del aire por lo que la hora del día para aplicar, es de alto interés para evitar altas perdidas por evaporación. La mejor aplicación se realizara en horas tempranas de la mañana y en el atardecer con temperaturas que no excedan los 27°C; siendo las horas menos apropiadas para los tratamientos las comprendidas de11.00am a 3.00 p.m. Tener presente siempre que la aplicación próxima o durante el anochecer, favorece el efecto de los bioplaguicidas. La aplicación a Bajo Volumen, y presión no superior a (5kgf/cm.²) ofrece una aspersión menos afectada por la deriva y evaporación. 6. Mantenimiento y limpieza de la maquina. Necesidad e importancia del mantenimiento y limpieza de la maquina de asperjar. La revisión periódica y mantenimiento de todas las partes del equipo de asperjar y especialmente la revisión y limpieza diaria de los sistemas de agitación y filtrado y las boquillas y sus filtros en particular tiene importancia decisiva en lograr alta calidad en las aplicaciones y buena efectividad de los tratamientos contra insectos-plaga y enfermedades. Es importante señalar que cuando se observa una o varias boquillas tupidas durante la aplicación, dentro de una jornada de trabajo, ya el mal se tenia desde mucho tiempo, antes de tupirse la boquilla, con formación de aristas o hilos en sus conos o abanicos y variación del espectro de tamaño de gotas con disminución de la cobertura y baja penetración de la aspersión en la planta, lo que propicia, además, la formación de escurrimiento con altas perdidas del plaguicida. También puede ocurrir que la boquilla este semi tupida y no se observe visualmente ninguna variación en su cono o abanico, sin embargo, existe variación en el tamaño de gota y en el espectro de aspersión y mala cobertura, que solo puede resolverse con un buen mantenimiento periódico y permanente del equipo y revisión y limpieza de todos los filtros y boquillas al finalizar el trabajo de aplicación, cada dia. El Sistema de agitación y el de filtros. El sistema de agitación debe mantener una concentración de ingrediente activo uniforme dentro del tanque durante la aplicación para de esta manera asegurar la misma dosis de producto en toda la superficie tratada .Por esto se debe asegurar la mayor eficiencia del sistema de agitación y de filtros, lo que requiere de la limpieza diaria de los 2 sistemas para eliminar todo residuo de producto entre una y otra jornada de aplicación.. 11.

(12) • •. Esto es importante para la alicación de todos los productos y especialmente para aquellos en forma de polvos humedecibles y los biopreparados. La eficiencia en el buen trabajo con las boquillas y en su conjunto el logro o éxito de la aplicación son de alto valor para el manejo de plagas y para un alto efecto productivo en los cultivos. Lo que depende del funcionamiento, mantenimiento y limpieza de los dos sistemas a que se hizo mencion: La agitación y el filtrado.. Aplicación de selectividad Ecológica. La Aplicación de Selectividad Ecológica, es una técnica novedosa, de reciente desarrollo y de muy bajo costo. En esencia esta se logra por disminución de carga innecesaria de productos en el cultivo y al reducir al mínimo las pérdidas en el blanco de la aplicación e impedir el desvió de productos hacia áreas no objetivo como barreras de cultivo, cercas vivas u otros reservorios de enemigos naturales del entorno. La calidad de aplicación que se logra favorece las condiciones apropiadas para un mejor establecimiento y desarrollo de los entomófagos y entomopatógenos. Esta Técnica no requiere de nuevos medios de aplicación. Solo exige de requisitos fundamentales y un buen manejo de los equipos y de los productos en su uso y aplicación. Esta Técnica resulta de alto interes para la agricultura suburbana, en la realizacion de aplicaciones de alta calidad y en especial en el uso de productos como la tabaquina—incluida en el programa de defensa—, que posee marcado efecto ecotóxico y en otros productos bioplaguicidas que puedan tener diferentes niveles en su efecto a los Enemigos naturales. Novedad tecnológica. En un proyecto de investigación desarrollo, cuya experimentación de campo (papa) se realizo en la ECV de Guira de Melena y en la CPA , Héroes de Yaguajay en Alquizar, se obtuvo en síntesis los resultados siguientes. La utilización del Bajo volumen (195L/ha) y la baja presión de trabajo del equipo (5kgf/cm2), presento alta calidad de aplicación con reducción del escurrimiento a cero, lo que impide el desvió de productos y la contaminación al suelo. La calidad de aplicación lograda, de alta distribución de cobertura de (288gotas/cm2) sin escurrimiento y la baja presión de 5 atmósferas del equipo en los tratamientos que evita la formación de gotas en extremo pequeñas y reduce la deriva y evaporación tuvo en conjunto resultados significativamente superiores en el control de organismos plagas, y en la conservación de los enemigos naturales (coccinélidos y orius) que fueron de mayor cuantía dentro del cultivo (3veces superior) respecto al Estándar de produccion y de similar manera se presento en un área de boniato colindante y en una cerca viva próxima al área, lo que sumado a condiciones mas favorables para el establecimiento y desarrollo de entomófagos y entomopatógenos es de alto valor para el uso de productos: bioplaguicidas, de origen botánico, u otros, lo que contribuye a la sostenibilidad del manejo agro ecológico de plagas en la fitoprotección. La productividad en ha/maquina del equipo se elevo a 166%. La mayor productividad es de suma importancia para los equipos manuales de aplicacion Y de alto valor para el cumplimiento de los tratamiento en el momento oportuno acode a la señal o pronostico emitido. Los resultados obtenidos de alta eficiencia contra organismos –plaga; de selectividad ecológica; de alta productividad; y de bajo costo; demuestran novedad tecnológica en el uso y aplicación de plaguicidas en nuestras condiciones, con los sistemas de cultivo establecidos. Estos resultados con ligeros ajustes tecnicos, teniendo presente los cultivos 12.

(13) existentes, son de alta utilidad para apoyar y optimizar el manejo agro ecológico de plagas, a nivel de finca, en la agricultura suburbana. 7. Equipos manual de aplicación Mochila, de palanca, que se opera manualmente. • • • •. Con este tipo de mochila hay que generar continuamente presión durante la aplicación. La presión es constante mientras se bombea regularmente durante la aplicación. La presion de trabajo debe ser de 4 a 5 atmósferas. No utilizar presion mayor a 5 atmósferas, para evitar perdidas de productos por deriva.. Es importante destacar que debe realizarse la calibración a todos los equipos en explotación en cada tratamiento, al igual que con otro equipo de aspersión manual, puesto que el paso del hombre no es igual en todos los casos, lo que trae como consecuencia diferencias en la velocidad de avance por lo que se tiene la necesidad de ajustar la calibración por cada mochilero. El operador (mochilero) debe mantener bombeo constante para lograr la calidad de aplicación en toda el área tratada. De lo contrario el resultado de la aplicación tiene varios efectos nocivos, incluido dentro de estos: el control Insuficiente de la plaga y la repetición de aplicaciones. Calibración de la mochila de palanca. • •. Ejemplo: Para asperjar un cultivo con 100 litros de caldo por ha. Primeramente: Se necesita ajustar la mochila para que asperje realmente los 100 litros de caldo. • Como se logra esto? • Se llena el tanque con agua • Se mide el ancho de trabajo en metros (r) • Se mide la distancia recorrida en metros durante 60 seg. (1 min.) (d) • Se calcula la salida de caldo por la boquilla. Ejemplo: • Ejemplo: • r = 1 metro • A = volumen recomendado = 100 litros/ha • d = 60metros. • Se determina entonces el flujo por boquilla que necesitamos. (f ) d .r.a =100x60x1/ 10000 = 0,6 litros por minuto Fórmula: f = 10000 Por tanto: para asperjar 100 litros/ha de caldo, con un ancho de trabajo de 1 m y velocidad de trabajo de 60 m/min. Necesitamos una boquilla que entregue 0.6 litros por minuto. Si no se dispone de la boquilla con el caudal calculado y si la boquilla que se posee, tiene un caudal de 1 litro por minuto, entonces se procede de la siguiente forma: Con los datos de ancho de trabajo (1) y de distancia recorrida por minuto (60) y caudal por boquilla de 1 l/min. Se determina el volumen de solucion final (A) por ha, como sigue: Volumen de solucion final por ha = 1x 10000/ 60 x 1 = 166 litros por ha. (En cultivos bajos). Importante: 1 - no se debe modificar la presion a más de 5 atmósferas en la calibración para evitar perdidas de productos por deriva y escurrimiento en los tratamientos. 13.

(14) 2 – Como parte de la calibración, en una evaluación visual sobre las plantas, en 1, 2 o mas hileras o surcos, inmediatamente posterior a la aplicación. Se debe evaluar la presencia de escurrimiento, que no debe sobrepasar del 1 % del número total de plantas observadas en diferentes surcos (20-25 plantas), para evitar altas perdidas de productos con destino al suelo y de mayor contaminación. En el tema V, se ofrece 2 métodos prácticos, de cómo detectar el escurrimiento. Sistema de riego localizado: Los tratamientos de bioplaguicidas que sean efectivos contra insectos- plagas y fitopatogenos en el suelo, se podrán usar y aplicar por sistema de riego localizado (micro jet, goteo), en estrecha coordinación con especialistas en riego. 8. Bibliografía (1)-Bateman, R. Simple, standardized methods for recording droplet measurements and estimation of deposits from controlled droplet application International Institute of Biological Control. UK. Crop protection Vol. 12. pp 201-206. May 1993. (2)-Dubois, W.: «Efficacy and deposit analysis of B. Thuringiensis. Foray 48 B, against Gipsy Moth (Lepidoptera: Lymantinidae)», Econ. Entomology, 86(1): 26-33. 1993. (3)-Hernandez, C.: Tecnología de aplicación de productos fitosanitarios. Revista Fitosanidad (Un enfoque actual de la Sanidad Vegetal en saludo a su Congreso). Vol.11 No3. CIDISAV/INISAV. 2007 (4)-Hernandez, C.: La aplicación de productos fitosanitarios con tendencia a la selectividad ecológica y de mayor reducción de la contaminación ambiental. Boletin fitosanitario. Vol. 12 No. 2: CIDISAV/ INISAV; diciembre 2007 (5)-Hernández, C.: «Parámetros de aplicación de plaguicidas biológicos en la lucha contra plagas», Memorias. Curso internacional. Biosav 96. INISAV, La Habana, abril 8-12 de 1996. (6)-Hernandez, C. Bajo volumen, reducción de la carga química y protección de los Enemigos naturales en la aplicación. Resumen. V Seminario Científico Internacional de Sanidad Vegetal Cidisav. Inisav. Ciudad de La Habana. Cuba. 2004. (7)-Hernández, C; O. Milán; M Veitía, Y. Gutiérrez; y J.A. Díaz. Informe Final de los resultados de proyecto de Investigación- desarrollo, aprobado por el Consejo Científico y por el Comité de Experto del Programa ramal de Viandas del Minagri 2009.CIDISAV- INISAV. Ciudad de la Habana. 2009. (8)-Hernández, C. J.C. Valdés, M. Veitía, J.A. Díaz y M. Valdez-Dapena. Parámetros de aplicación de Bacillus thuringiensis para la lucha contra Plutella xylostella en el cultivo de la col. Tercer Seminario Científico Internacional de sanidad vegetal. Resumen. Inisav. Ciudad de la Habana. Cuba. 1997. (9)-Hernández, C; M. Delgado; M. Veitía; J.A. Díaz: «Definición de parámetros de aplicación más efectivos con bioplaguicida, para la lucha contra Bemisia tabaci, en el cultivo del frijol. Fitosanidad 4(1-2): 83-88. 2000. (10)-Hernandez, C.: Capitulo: Medios de aplicación de plaguicidas; del libro: Manejo Integrado de Plagas, como parte de un proyecto internacional (Comunidad Europea-Cuba). Impresión: GRUP BOU, Tarragona, España, 2007. Presentado en el congreso de sanidad vegetal en enero 2008. Ciudad de la habana. Cuba. 2009 (11)-Hernandez, C. La selectividad ecológica en la aplicación de plaguicidas y de mayor reducción de la contaminación. Conferencia. Memoria. En: curso- taller internacional de manejo agro ecológico de plagas en el sistema de producción. Memorias, pp38-50. Inisav. Ciudad de la Habana. Cuba. 2007. CIDISAV/ INISAV. 14.

(15) (12)-Milán, O; N. Cueto; y otros. Prospección de los coccinélidos benéficos asociados a plagas y cultivos en Cuba. Fitosanidad Vol.12, No.2, junio 2008. (13)-Viñuela, E. Uso conjunto de Enemigos Naturales y plaguicidas: necesidad de establecer la compatibilidad de los plaguicidas. Phytoma No 144. Diciembre 2002. Pp.154-157.España.. 15.
