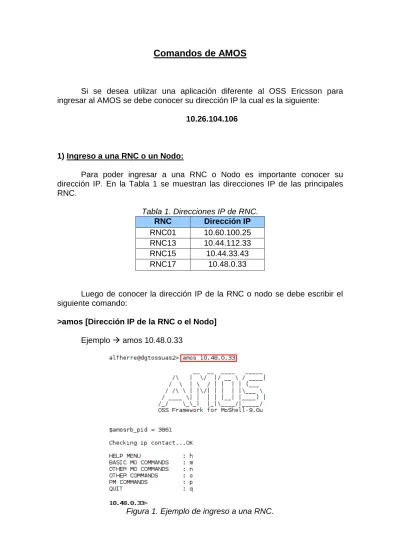

Comandos de AMOS
Si se desea utilizar una aplicación diferente al OSS Ericsson para ingresar al AMOS se debe conocer su dirección IP la cual es la siguiente:
10.26.104.106
1) Ingreso a una RNC o un Nodo:
Para poder ingresar a una RNC o Nodo es importante conocer su dirección IP. En la Tabla 1 se muestran las direcciones IP de las principales RNC. Tabla 1. Direcciones IP de RNC. RNC Dirección IP RNC01 10.60.100.25 RNC13 10.44.112.33 RNC15 10.44.33.43 RNC17 10.48.0.33
Luego de conocer la dirección IP de la RNC o nodo se debe escribir el siguiente comando:
>amos [Dirección IP de la RNC o el Nodo]
Ejemplo amos 10.48.0.33
Luego de ingresar a una RNC o un Nodo se debe escribir el comando “Lt all” para cargar una tabla con todas las OMs.
Figura 2. Carga de todas las OMs.
2) Comandos “GET”:
Para visualizar información de una RNC se utiliza el comando “get” o “Lget” de la siguiente manera:
> get utrancell
Si desea visualizar la información de un nodo específico se puede escribir el comando:
> get utrancell=[Nombre del nodo] Ejemplo get utrancell=urosaldos1
Figura 3. Ejemplo de visualización de parámetros de un Nodo específico.
De esta manera se visualizan todos los parámetros de un nodo o sector especifico. Sin embargo también existe la posibilidad de revisar parámetros de una manera más específica, para ello se escribe el siguiente comando:
> Lget utrancell [Atributo]
Ejemplo Lget utrancell cellid
Los posibles atributos que se pueden visualizar en una RNC o un Nodo se muestran en la tabla 2.
Tabla 2. Atributos del comando “get” o “lget”.
Atributos Atributos Atributos
UtranCellId hsIflsSpeechMultiRabTrigg releaseAseDl
absPrioCellRes hsIflsThreshUsers releaseAseDlNg
accessClassNBarred hsdpaUsersAdm releaseRedirect
accessClassesBarredCs hsdschInactivityTimer releaseRedirectEutraTriggers
accessClassesBarredPs hsdschInactivityTimerCpc reportingRange1a
admBlockRedirection iFCong reportingRange1b
administrativeState iFHyst reservedBy
agpsEnabled iflsMode rlFailureT
amrNbSelector inactivityTimeMultiPsInteractive routingAreaRef
amrWbRateDlMax inactivityTimer rrcLcEnabled
amrWbRateUlMax inactivityTimerEnhUeDrx sHcsRat
antennaPosition inactivityTimerPch sInterSearch
aseDlAdm individualOffset sIntraSearch
aseLoadThresholdUlSpeech interFreqFddMeasIndicator sRatSearch
aseUlAdm interPwrMax secondaryCpichPower
availabilityStatus interRate secondarySchPower
bchPower iubLinkRef serviceAreaRef
cId loadBasedHoSupport serviceRestrictions
cbsSchedulePeriodLength loadBasedHoType sf128Adm
cellBroadcastSac loadSharingGsmFraction sf16Adm
cellReserved loadSharingGsmThreshold sf16AdmUl
codeLoadThresholdDlSf128 loadSharingMargin sf16gAdm
compModeAdm localCellId sf32Adm
cpcSupport locationAreaRef sf4AdmUl
ctchAdmMargin maxPwrMax sf64AdmUl
ctchOccasionPeriod maxRate sf8Adm
cyclicAcb maxTxPowerUl sf8AdmUl
cyclicAcbCs maximumTransmissionPower sf8gAdmUl
cyclicAcbPs minPwrMax sib1PlmnScopeValueTag
dchIflsMarginCode minPwrRl spare
dchIflsMarginPower minimumRate spareA
dchIflsThreshCode mocnCellProfileRef srbAdmExempt
dchIflsThreshPower nOutSyncInd standAloneSrbSelector
directedRetryTarget operationalState tCell
dlCodeAdm pathlossThreshold timeToTrigger1a
dmcrEnabled primaryCpichPower timeToTrigger1b
downswitchTimer primarySchPower tmCongAction
eulNonServingCellUsersAdm primaryScramblingCode tmCongActionNg
eulServingCellUsersAdm pwrAdm tmInitialG
eulServingCellUsersAdmTti2 pwrHyst transmissionScheme
fachMeasOccaCycLenCoeff pwrLoadThresholdDlSpeech treSelection
fdpchSupport pwrOffset uarfcnDl
ganHoEnabled qHyst1 uarfcnUl
hardIfhoCorr qHyst2 uraRef
hcsSib3Config qQualMin usedFreqThresh2dEcno
hcsUsage qRxLevMin usedFreqThresh2dRscp
hoType qualMeasQuantity userLabel
hsIflsHighLoadThresh rateSelectionPsInteractive utranCellPosition
Visualizar el Cellid de todos los nodos de la RNC: > Lget utrancell cellid
Si se desea visualizar solo el localcellid se debe escribir:
> Lget utrancell localcellid
Visualizar el Cellid de un nodo especifico: > Lget utrancell=[Nombre del nodo] cellid
Ejemplo lget utrancell=urosaldos cellid
Figura 4. Ejemplo de visualización del atributo Cellid de un Nodo específico.
Visualizar el Cpich de todos los nodos de la RNC: > Lget utrancell cpich
Si se desea visualizar solo el primarycpichpower se debe escribir:
Figura 5. Ejemplo de visualización del atributo PrimaryCpichPower.
Visualizar el ScramblingCode de todos los nodos de la RNC: > Lget utrancell Scramblingcode
Si se desea visualizar solo el primaryscramblingcode se debe escribir:
> Lget utrancell primaryscramblingcode
Figura 6. Ejemplo de visualización del atributo PrimaryScramblingCode.
Visualizar el AntennaPosition de todos los nodos de la RNC: > Lget utrancell antennaposition
Figura 7. Ejemplo de visualización del atributo antennaPosition.
Visualizar el Lac de todos los nodos de la RNC: > Lget utrancell Lac
Visualizar el Rac de todos los nodos de la RNC: > Lget utrancell Rac
3) Comandos de estado “ST”:
Para visualizar los estados de los nodos se utiliza el comando “ST” de la siguiente manera:
> St utrancell
Visualizar el estado “Disabled” de todos los nodos de la RNC: > St utrancell dis
Figura 8. Ejemplo de visualización de los nodos con sectores deshabilitados.
Visualizar el estado “Enabled” de todos los nodos de la RNC: > St utrancell en
Visualizar el estado de todos los nodos de la RNC incluyendo los estados de “Pch”, “Fach”, “Rach” y “Hsdsch”:
> LSt utrancell
4) Comandos de alarma “Al”:
Para visualizar las alarmas activas de los nodos se utiliza el comando “Al” de la siguiente manera:
> Al
Visualizar las alarmas activas de los nodos cronológicamente:
> Alt
Figura 9. Ejemplo de visualización de alarmas activas cronológicamente.
Visualizar las alarmas activas de los nodos con mayor detalle: > Ala
Visualizar las alarmas en listas separadas entre reconocidas y no reconocidas:
> Alk
5) Comando para visualizar reportes de RNC “PMR”:
Para visualizar una lista de reporte de la RNC se utiliza el comando “Pmr” de la siguiente manera:
> Pmr
Luego saldrá una lista y se escribe el número de la lista que se desee visualizar
Ejemplo opción 9
6) Comando para visualizar trafico de la RNC “UER”:
Para visualizar una lista de tráfico de un Nodo se utiliza el comando “UER” de la siguiente manera:
> Uer –C utrancell=[nombre del Nodo]
Ejemplo Uer –C utrancell=urosaldos1
Figura 12.Lista de tráfico de un sector de un Nodo seleccionado.
7) Comando para visualizar las adyacencias de un nodo de la RNC “LPR”:
Para visualizar una lista con las adyacencias de un Nodo se utiliza el comando “LPR” de la siguiente manera:
Ejemplo Lpr utrancell=urosaldos3
Figura 13.Lista de Adyacencias de un sector de un Nodo seleccionado.
8) Comandos para modificar el Tilt eléctrico:
Para visualizar y/o modificar el tilt eléctrico de un sector de un nodo específico es importante tomar en cuenta que se debe ingresar primero al nodo a traves de su dirección IP. Para ingresar al Nodo se escribe el siguiente comando:
>amos 10.47.252.237
Luego de ingresar al Nodo se debe visualizar el tilt actual de los
diferentes sectores que el Nodo presente, para ellos se escriben los siguientes comandos:
>lt all
>get retdevice=1
Figura 14. Visualización de los parámetros de un sector.
Si se desea cambiar el tilt se escribe el siguiente comando:
lset 409 electricalantennatilt 100
Donde el 409 es el numero del sector (ejemplo de la Figura 14 y el 100 es el valor al que se desea ajustar el tilt (100 = 10º).
Para verificar el cambio se vuelve a colocar el comando “get
Figura 15.Verificación del ajuste del tilt de un sector.
9) Comando para Salir de la RNC o el Nodo seleccionado “EXIT”:
Para salir de una RNC o un Nodo seleccionado se utiliza el comando “EXIT” ó “QUIT” de la siguiente manera:
> Exit ó > Quit
