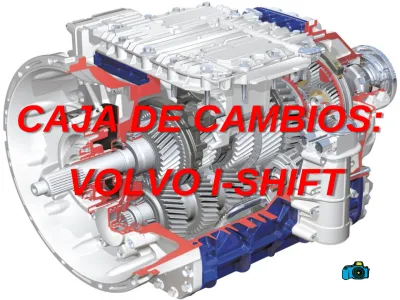

CAJA DE CAMBIOS:
VOLVO I-SHIFT
DuocUc, Ingenería Mecánica
VALORES FUNDAMENTALES DE VOLVO
Calidad.
Seguridad.
18/10/06 DuocUc, Ingenería Mecánica Automotriz y Autotrónica ‹#›
CAJA DE CAMBIOS
PARA CAMIONES FH, FM
VT2214B
VT2514B
AT2514C
PARA BUSES B12R
AT2412C
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
DESIGNACION:
Marca : Volvo
Tipo : Cajas de Cambios.
Modelos : AT2412C, AT2512C y ATO2512C.
EXPLICACION DE CARACTERES:
A : Automatic.
T : Transmission.
O : Overdrive.
25 : Par Motor en Nm.
12 : Número de Marchas hacia Adelante.
C : Generación.
TIPO DE CAMBIO:
Split : Sincronizado.
Ranger : Sincronizado.
MARCHAS:
Adelante : 12 Marchas.
Atrás : 4 Marchas.
PESO SIN ACEITE : 265 Kg.
LONGITUD : 916 mm.
18/10/06 DuocUc, Ingenería Mecánica Automotriz y Autotrónica ‹#›
VENTAJAS:
Ahorro de Combustible.
El Conductor se concentra más en la
Conducción.
Fácil Operación.
No Requiere Mayores Reparaciones.
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
PALANCA DE CAMBIOS:
Ubicado al Lado Derecho del Asiento del Conductor.
PALANCA PROFESIONAL :
FH,FM.
PALANCA BASICA :
Sin Tecla de Escalonamiento de marcha y sin cambio.
DuocUc, Ingenería Mecánica
PALANCA DE CAMBIOS
:
M….MARCHA MANUAL
A….AUTOMATICO
N….NEUTRO
R….REVERSA
CAMBIO DESCENDENTE
CAMBIO ASCENDENTE
E…MODO ECONOMICO
P…MODO POTENCIA
BLOQUE SELECTOR DE MARCHAS
TECLA ABATIR PALANCA
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
DISPLAY COMPUTADOR:
Suministra Información sobre el Programa de
Conducción Actual.
2 Marchas Seleccionadas.
1 Programa de Conducción : E,E+,P.
3 Marchas Disponibles.
DuocUc, Ingenería Mecánica
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
DuocUc, Ingenería Mecánica
SENSOR DE POSICION
CILINDRO DE EMBRAGUE
UNIDAD CONTROL EMBRAGUE
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
DuocUc, Ingenería Mecánica
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
1…Presión del Aire de Entrada.
2…Aire Comprimido para el Cilindro del Embrague.
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
CAJA DE MANDOS DE LA UNIDAD DE
CONTROL DE LA CAJA DE CAMBIOS :
TECU, Sensor de Ángulo, Sensor de Temperatura.
Sensor de Presión del Aire de Servicio.
4 Cilindros Selectores de Marcha Paralelos.
4 Sensores de Posición Inductivos.
9 Válvulas Solenoides.
2 Sensores de Velocidad del Eje Principal y del Eje Secundario.
Sensor de Temperatura del Aceite de la Caja de Cambios.
Horquilla.
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
CILINDROS SELECTORES :
1. Inhibidor.
2. Sensor de Posición.
3. Cilindro Selector del Grupo Desmultiplicador.
4. Inhibidor.
5. Cilindro Selector de la Marcha 1ra y Reversa.
6. Cilindro Selector de la Marcha 2da y 3ra.
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
CAJA DE CAMBIOS
1. Sensor de la Temperatura del Aceite.
2. Sensor de Posición, Cilindro Selector de Marchas 2da y 3ra.
3. Inhibidor, solamente.
4. Sensor de Posición, Cilindro Selector de Marchas 1ra y Reversa.
5. Placa Limitadora de Recorrido del Cilindro del SPLIT.
6. Inhibidor, Cilindro Selector de Marchas 2da y 3ra.
7. Sensor de Posición, Cilindro Selector del RANGER.
8. Sensor de Velocidad del Eje Principal.
9. Sensor de Velocidad del Eje Secundario.
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
CAJA DE CAMBIOS
VALVULAS SOLENOIDES :
1 Válvula Solenoide de la 1ra Marcha.
2 Válvula Solenoide de la 2da Marcha.
1 Válvula Solenoide de la 3ra Marcha.
R - Válvula Solenoide de la Marcha Atrás.
B - Solenoide del Freno del Eje Secundario.
LS - Solenoide del SPLIT bajo.
HS - Solenoide del SPLIT alto.
LR - Solenoide del RANGE bajo.
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
CAJA DE CAMBIOS
PLACA DE CIRCUITO:
1. Conector para Válvulas Solenoides.
2. Procesador, Unidad de Ejecución, Controles.
3. Procesador, Software Cambio de Marcha / Embrague.
4. Conector para el Sensor de la Presión del Aire.
5. Salida para los Sensores de la Caja de Cambios.
6. Salida para el Conector de 20 pernos.
DuocUc, Ingenería Mecánica
CAJA DE CAMBIOS
UNIDAD DE CONTROL:
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
SEÑAL EMITIDA POR LOS SENSORES DE VELOCIDAD DEL GIRO DE LAS RUEDAS
RPM,TORQUE
SOLENOIDE DEL VEB / VCB, PARA FRENAR EL MOTOR AL
CAMBIAR DE MARCHA
CONTROL DE CRUCERO LLAVE PTO
FRENO DEL MOTOR PALANCA DEL FRENO AUXILIAR,
RETARDADOR
(ACTIVA EL FRENO INTELIGENTE)
PEDAL DE FRENO
PEDAL DEL ACELERADOR TACOGRAFO / VELOCIMETRO
(RPM CAJA DE CAMBIOS)
SENSOR DE PRESION ECS (PRESION DE FUELLES, CALCULA EL PESO TOTAL)
CONEXION DEL REMOLQUE
DuocUc, Ingenería Mecánica
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
DuocUc, Ingenería Mecánica
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
CAJA DE CAMBIOS
FUNCIONAMIENTO DEL FRENO AUXILIAR :
0 : Desengranado.
1-2-3 : Frenos Auxiliares, Freno Motor.
A : Freno Auxiliar Automático.
18/10/06 DuocUc, Ingenería Mecánica
Automotriz y Autotrónica ‹#›
0
MANDO DEL FRENO AUXILIAR
• 0
• A
• 1
• 2
• 3
• B
RETARDADOR COMPACTO VOLVO
(OPCIONAL):
Retarder : VR 3250 Nm.
400kW (544cv) hasta 600kW (815cv).
