LINEAMIENTOS PARA

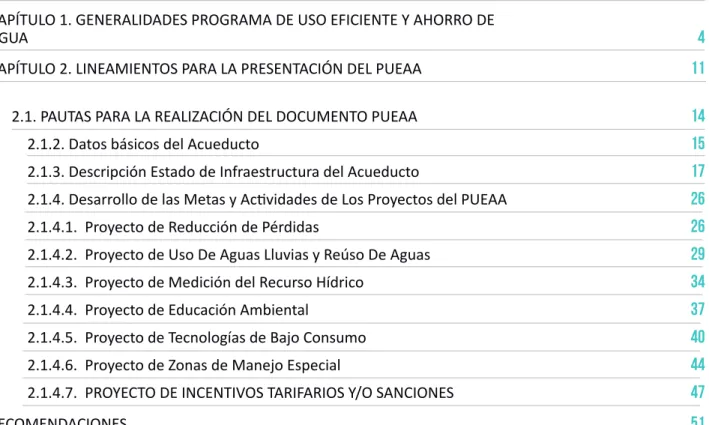

TABLA DE CONTENIDO
3
4
11
14
15
29
26
37
44
17
34
26
40
47
INTRODUCCIÓNCAPÍTULO 1. GENERALIDADES PROGRAMA DE USO EFICIENTE Y AHORRO DE AGUA
CAPÍTULO 2. LINEAMIENTOS PARA LA PRESENTACIÓN DEL PUEAA
2.1. PAUTAS PARA LA REALIZACIÓN DEL DOCUMENTO PUEAA 2.1.2. Datos básicos del Acueducto
2.1.4. Desarrollo de las Metas y Actividades de Los Proyectos del PUEAA 2.1.3. Descripción Estado de Infraestructura del Acueducto
2.1.4.1. Proyecto de Reducción de Pérdidas
2.1.4.3. Proyecto de Medición del Recurso Hídrico
2.1.4.6. Proyecto de Zonas de Manejo Especial
2.1.4.2. Proyecto de Uso De Aguas Lluvias y Reúso De Aguas
2.1.4.5. Proyecto de Tecnologías de Bajo Consumo 2.1.4.4. Proyecto de Educación Ambiental
En Colombia los administradores del Recurso Hídrico, Grandes Usuarios, Acueductos Municipales, Acueductos Veredales, hasta pequeños usuarios, están obligados a presentar un Programa de Uso Eficiente y Ahorro del Agua mediante la norma 373 de 1997, con el fin de generar actividades que permitan el cuidado y la protección del
recurso hídrico.
El Programa de Uso Eficiente y Ahorro del Agua es una herramienta metodológica de planificación para conservar la oferta de recurso hídrico que se encuentra presente en una región, con fin de cumplir con la demanda hídrica de la población desde las condiciones ambientales presentes en el territorio. Este programa contiene una serie de subprogramas que permiten crear planes y proyectos con el fin de generar estrategias para el manejo del recurso hídrico como: Educación Ambiental, Medición, Uso y Reúso de Aguas Lluvias, Tecnologías de Bajo Consumo, Zonas
de Manejo Especial e Incentivos tarifarios y/o Sanciones.
Uno de los sectores que más ha tenido dificultad para el desarrollo e implementación de este instrumento son Acueductos Veredales, debido a que no poseen las herramientas necesarias que permitan la desarrollo e implementación de estos programas, adicionalmente los entes territoriales no cuentan con un programa de capacitación y una herramienta estandarizada que facilite la formulación de El Programa de Uso Eficiente y Ahorro del Agua. Por lo tanto, la presente cartilla busca generar una metodología que posibilite crear soluciones y estratégicas para que estas poblaciones puedan evidenciar diferentes líneas de trabajo con aras de desarrollar el Programa de Uso Eficiente y Ahorro del Agua, además de aterrizarlo a partir de la Educación Ambiental generando un desarrollo
social y trabajo con la comunidad.
GENERALIDADES
PROGRAMA DE
El Documento PUEAA es uno de los requisitos que se deben presentar y cumplir al solicitar renovaciones de concesiones de aguas y en las resoluciones de concesiones
otorgadas.
1. GENERALIDADES PROGRAMA DE
USO EFICIENTE Y AHORRO DEL AGUA
¿Que es el PUEAA?
El PUEAA es el documento que contiene el Programa de Uso Eficiente y ahorro del agua, en donde se depositan metas, actividades y acciones que pretenden realizar la programación de la disponibilidad del recurso hídrico en el tiempo, para una población dada, cuando se tiene una concesión de aguas legal.
¿Quiénes deben
presentar el
PUEAA?
NORMATIVIDAD QUE FUNDAMENTA EL
PUEAA
Ley 373 de 1997
Decreto 1090 de 2018
Política Nacional de
Gestión del Recurso
Hídrico.
Dentro de la ley 373 de 1997 se encuentran los siguientes Proyectos que deben ser incorporados dentro del documento PUEAA y que se desarrollarán a lo largo de la presente cartilla. Estos proyectos pretenden Fortalecer, regular y controlar, la disponibilidad de recurso hídrico
en las diferentes poblaciones beneficiadas.
LEY 373 DE 1997
Esta ley es la encargada de garantizar el cumplimiento, desarrollo y presentación de los Programas para el uso eficiente y ahorro del agua, que por obligatoriedad los usuarios del recuso que tengan concesiones de aguas deben incorporar dentro de los requisitos de cumplimiento.
FORTALECER
CONTROLAR
Proyecto de Educación Ambiental
Proyecto de Medición
REGULAR
• Proyecto de Zonas de
manejo Especial.
• Proyecto de Reducción de
Pérdidas.
• Proyecto de Uso de aguas
lluvia y Reúso de aguas.
• Proyecto de Tecnologías de
bajo consumo.
PROYECTOS DEL PROGRAMA DE USO
EFICIENTE Y AHORRO DEL AGUA
OFERTA
DEMANDA
OFERTA DEMMANDA
PUEAA
Controlar
Relación
Regular
Oferta
Fortalecer
Demanda
PROYECTOS DE REGULACIÓN DEL
RECURSO HÍDRICO
ZONAS DE MANEJO ESPECIAL Este proyecto busca proteger las zonas que se encuentren en páramos, bosques de niebla y áreas de influencia de nacimientos acuíferos y de estrellas fluviales tienen carácter prioritario.
REDUCCIÓN DE PÉRDIDAS Contiene actividades y metas tendientes a reducir las pérdidas en el sistema de acueducto, por ejemplo: Mantenimiento a redes, cambio de tuberías, entre otros.
USO DE AGUAS LLUVIAS Y
REUSO DE AGUAS En este proyecto se busca conocer en incentivar las actividades que se realizan para generar procesos de recolección de aguas lluvias y el fomento de reúso de aguas en los hogares de los usuarios y en la red del acueducto.
TECNOLOGÍAS DE BAJO CONSUMO
Busca promover y realizar acciones que incentiven la instalación de equipos, sistemas e implementos de bajo consumo de agua que promuevan el Uso Eficiente y Ahorro del recurso hídrico en la red del acueducto y en los usuarios.
INCENTIVOS TARIFARIOS, TRIBUTARIOS Y/O SANCIONES.
PROYECTO de disponibilidad del
recurso hídrico
PROYECTO DE
MEDICIÓN
PROYECTO
EDUCACIÓN
Este proyecto busca realizar actividades que permitan la medición del consumo o uso del recurso hídrico en un acueducto, con el fin de realizar actividades de ahorro tanto en la red como en los hogares de los usuarios. Estas actividades de medición se pueden realizar mediante instrumentos como Micromedidores y Macromedidores.
Este proyecto busca incluir campañas educativas con la comunidad, capacitaciónes y actividades que promueban el uso racional y eficiente del agua. Este proyecto es
PROYECTO DE FORTALECIMIENTO DEL
PROGRAMA DE USO EFICIDENTE Y
LINEAMIENTOS
PARA LA
PRESENTACIÓN DEL
PUEAA
2. LINEAMIENTOS PARA LA
PRESENTACIÓN DEL PUEAA
Cabe resaltar que el documento PUEAA trata de ser un documento de planeación hacia el futuro y que su vigencia desde la elaboración y presentación es de 5 años durante el término de las concesiones de aguas, por lo tanto, se deben tener en cuenta las siguientes pautas para antes y después de la elaboración del documento:
Definir inicialmente los responsables teniendo en cuenta a las personas que tienen la disposición para realizarlo dentro de la junta del acueducto.
Se deben plantear las metas y actividades alcanzables a realizar en cuanto al mantenimiento, capacitación y adecuación de infraestructura, con su respectivo cronograma.
Para realizar las diferentes actividades rendientes a mejorar el funcionamiento y planificación del recurso hídrico del acueducto, se deben destinar diferentes rubros de presupuesto acanzable para el
PARA ANTES DE REALIZAR EL DOCUMENTO
ELECCIÓN DE RESPONSABLES PARA LA ELABORACIÓN DEL DOCUMENTO PUEAA Y PUESTA EN MARCHA.
DEFINICIÓN DE METAS Y ACTIVIDADES EN CUANTO EL RECURSO HÍDRICO A 5 AÑOS.
PARA LA REALIZACIÓN DEL
DOCUMENTO
El documento inicialmente deberá contener datos básicos del acueducto que se deben conocer para su proyección como lo son: Nombre y datos reales del acueducto y de su representante legal, caudal otrogado en la concesión, nombre y ubicación de la fuente de abastecimiento, No de expediente que se tiene con la autoridad ambiental y Número de resolución de otorgamiento de la concesión de aguas,
Al refereirse a la infraestructura física , que se tiene en la red del acueducto , se deben hacer descripciones detalladas de materiales, ubicación, medidas, anexando en lo posible plano y fotografías. En cuanto a la metas y actividades que se realizaran en el marco del desarrollo del PUEAA se debe detallar cada actividad y meta por proyecto, además de generar un cronograma alcanzable.
Para el desarrollo de este documento hay que ser bastanten honestos con las metas y actividades que se puedan alcanzar, pues serán las actividades que por obligación deberán realizar en el termino de tiempo que se proponen en el cronograma .
TENER DATOS BÁSICOS CLAROS SER DESCRIPTIVOS EN EL DOCUMENTO
2.1. PAUTAS PARA LA REALIZACIÓN
DEL DOCUMENTO PUEAA
Aunque no hay una formula o formato específico para la presentación del documento PUEAA a continuación se describirán una serie de pasos que harán más sencilla su presentación ante la autoridad ambiental con los elementos que por normatividad se deben incluir:
En la siguiente tabla los representantes del acueducto que sean parte del comité formulador del PUEAA deberán inscribir sus datos y funciones:
2.1.1. ORGANIZADORES Y EJECUTORES DEL PROGRAMA DE USO EFICIENTE Y AHORRO DEL AGUA
2.1.2. DATOS BÁSICOS DEL ACUEDUCTO
NOMBRE DEL ACUEDUCTO NIT
DIRECCIÓN TELÉFONO
NOMBRE REPRESENTANTE LEGAL
VEREDA(S) MUNICIPIO(S) MATRÍCULA INMOBILIARIA CÉDULA CATASTRAL
Los siguientes datos se suministrarán para donde se encuentra la bocatoma del acueducto:
Los siguientes datos se suministrarán para donde se encuentra la bocatoma del acueducto:
PUNTO DE CAPTACIÓN 1 Nombre o Número:
Total Otorgado (L/S): Uso Doméstico (L/S): Uso Pecuario (L/S): Uso Riego (L/S):
CAUDAL CONCESIONADO Otro(s) Uso(s): Total Concesionado (L/S):
POR PUNTO DE
CAPTACIÓN (L/S) Horas de Bombeo (h/día): Tipo de Fuente:
PUNTO DE CAPTACIÓN 2 Nombre o Número:
Total Otorgado (L/S): Uso Doméstico (L/S): Uso Pecuario (L/S): Uso Riego (L/S): Otro(s) Uso(s): Total Concesionado (L/S):
COSTOS DE PRESTACIÓN DEL SERVICIO
ESTRATO O SECTOR: • Esatrato 1 • Estrato 2 • Estrato 3 • Estrato 4 • Estrato 5 • Estrato 6
Tarifa Básica o Cargo Fijo
Valor ($/mes o bimestre)
Consumo Básico
Valor ($/mes )
Otro
2.1.3. DESCRIPCIÓN ESTADO DE INFRAESTRUCTURA DEL ACUEDUCTO
Esta descripción debe realizarse muy detalla, para poder conocer el estado real del sistema de captación en la fuente hídrica, por lo tanto, es conveniente aparte de plasmar de manera escrita su estado, adjuntar fotografías y planos si se tienen.
DESCRIPCIÓN ESTADO FÍSICO BOCATOMA
BOCATOMA
ESTADO: Bueno Regular Malo
Descripción: (Debe incluir materiales, dimensiones, características como válvulas, cajas de inspección, toda instrumentación presente en el tramo).
Materiales de Construcción (Incluir Fotos):
Medidas de la Bocatoma (Incluir Planos):
ADUCCIÓN
ESTADO: Bueno Regular Malo
Descripción: (Debe incluir materiales, dimensiones, características como válvulas, cajas de inspección, toda instrumentación presente en el tramo).
Materiales de Construcción (Incluir Fotos):
Medidas de la Bocatoma al Desarenador:
Características Generarles (Incluir No de Válvulas, cajas de inspección y demás instrumentos presentes): (Tramo desde la bocatoma al desarenador)
Para este paso se debe describir detalladamente como se encuentra en cuanto a estado, materiales y dimensiones la zona de aducción de la red de acueducto, cabe resaltar que esta zona se encuentra entre la bocatoma y el desarenador.
Describir detalladamente como se encuentra en cuanto a estado, materiales y dimensiones la zona de conducción de la red de acueducto, esta zona se encuentra entre el desarenador y el tanque de almacenamiento.
DESCRIPCIÓN ESTADO FÍSICO CONDUCCIÓN
CONDUCCIÓN
ESTADO: Bueno Regular Malo
Descripción: (Debe incluir materiales, dimensiones, características como válvulas, cajas de inspección, toda instrumentación presente en el tramo).
Materiales de Construcción (Incluir Fotos):
Medidas de la Zona desde el Desarenador hasta el tanque de abastecimiento:
PTAP
Bueno Regular Malo
Descripción: (Debe incluir materiales, dimensiones, características como válvulas, cajas de inspección, toda instrumentación presente en el tramo).
Materiales de Construcción (Incluir Fotos):
Medidas de la Planta de Tratamiento (Si se tiene incluir planos):
Características Generarles (Incluir No de Válvulas, cajas de inspección y demás instrumentos presentes): (Planta de tratamiento de aguas residuales)
Describir detalladamente como se encuentra en cuanto a estado, materiales y dimensiones de la planta de tratamiento de agua potable PTAP (Si existe). En esta zona del acueducto se deben incluir los elementos utilizados para la potabilización, además de incluir si existen fotografías y planos de la planta.
DESCRIPCIÓN ESTADO FÍSICO PLANTA DE TRATAMIENTO DE AGUA POTABLE PTAP
Describir detalladamente como se encuentra en cuanto a estado, materiales y dimensiones de la planta de tratamiento de agua potable PTAP (Si existe). En esta zona del acueducto se deben incluir los elementos utilizados para la potabilización, además de incluir si existen fotografías y planos de la planta.
DESCRIPCIÓN ESTADO FÍSICO DEL SISTEMA DE ALMACENAMIENTO
(Tanques y tubería para almacenaje)ALMACENAMIENTO
Bueno Regular Malo
Descripción: (Debe incluir materiales, dimensiones, características como válvulas, cajas de inspección, toda instrumentación presente en el tramo).
Materiales de Construcción (Incluir Fotos):
Número de Tanques presentes en el Almacenamiento:
El último proceso de la red de acueducto es la distribución, que es cuando directamente llega la red a cada una de las viviendas de los usuarios, para este ítem se debe describir detalladamente, los materiales de la tubería que distribuye, Número de cajas de inspección, materiales de válvulas o registros presentes además de conocer el área en Km de la red.
DESCRIPCIÓN ESTADO FÍSICO DEL SISTEMA DE DISTRIBUCIÓN DEL ACUEDUCTO
DISTRIBUCIÓN
Bueno Regular MaloDescripción: (Debe incluir materiales, dimensiones, características como válvulas, cajas de inspección, toda instrumentación presente en el tramo).
Materiales de Construcción (Incluir Fotos):
Medida de Tuberías y de los Tramos hasta las viviendas:
Como cumplimiento a la Ley 142 de 1994 en su artículo 146, los acueductos deben cumplir con la implementación de sistemas de medición con el fin de poder tener el control del consumo de los usuarios y red de acueducto para poder cobrar tarifas acordes al mismo, por lo tanto, esta parte del PUEAA pretende describir de manera detallada el sistema y mecanismos de medición, a continuación, se presentará un ejemplo de como se puede presentar este ítem en el documento:
DESCRIPCIÓN ESTADO FÍSICO CONDUCCIÓN
La Macromedición es la medición del caudal utilizado de recurso hídrico en
toda la red del acueducto.
NÚMERO DE UNIDADES DE MACROMEDICIÓN INSTALADAS: NÚMERO DE UNIDADES DE MACROMEDICIÓN INSTALADAS
EN FUNCIONAMIENTO:
SISTEMA DE MACROMEDICIÓN
CAPTACIÓN
ENTRADA PTAP
SALIDA PTAP
ENTRADA - ALMACENAMIENTO
OTRA
NÚMERO DE SUSCRIPTORES CON UNIDADES DE MICROMEDICIÓN INSTALADAS
¿REGISTRA CONSUMOS EN LOS MEDIDORES?
NÚMERO DE UNIDADES DE MICROMEDICIÓN INSTALADAS EN FUNCIONAMIENTO
¿SE FACTURA A PARTIR DE LA LECTURA DE LOS MISMOS?
La Micromedición es la forma de medir el caudal de recurso hídrico utilizado en cada uno de los hogares del acueducto, permite conocer
cuál es la tarifa a partir de su consumo
SISTEMA DE MACROMEDICIÓN
Para poder saber cómo se realiza la medición en cada uno de los hogares y en cuantos de realiza el proceso, se requiere conocer los siguientes datos:
SI
SI SI
SI NO
NO NO
USUARIOS DEL SISTEMA
De acuerdo con la ley 373 de 1997 en su artículo 11, cada año los representantes del acueducto, deberán aportar a las entidades de vigilancia y control, el censo de usuarios donde se conozca la cantidad, el uso que dan al recurso hídrico y su ubicación. Por lo consiguiente se sugiere incluir en el PUEAA los siguientes datos siguiendo el conducto:
USUARIOS DEL ACUEDUCTO
NÚMERO DE SUSCRIPTORES DEL SISTEMA
NÚMERO DE SUSCRIPTORES URBANOS NÚMERO DE SUSCRIPTORES RURALES
USO DOMÉSTICO USO PECUARIO
USO RECREATIVO
USO AGRÍCOLA USO MINERO
2.1.4. DESARROLLO DE LAS METAS Y ACTIVIDADES DE LOS PROYECTOS DEL PUEAA
2.1.4.1. PROYECTO DE REDUCCIÓN DE PÉRDIDAS
Para poder abordar este proyecto se deben plantear metas y actividades medibles y alcanzables que busquen promover la reducción de las pérdidas de recurso hídrico en un acueducto.
Lo primero que se debe hacer, es identificar en que zonas
ZONAS DONDE SE PRESENTA LA MAYOR
CANTIDAD DE PERDIDAS DEL RECURSO HÍDRICO
de la red de acueducto se presentan con mayor frecuencia daños o eventualidades que permitan que se generen pérdidas del recurso hídrico, por lo consiguiente se sugiere el siguiente cuadro para identificar las zonas más críticas:
ZONA O PROCESO MARQUE CON UNA X
Zona de Captación
Zona de Aducción
Zona de Almacenamiento
Zona Planta de Tratamiento
ACTIVIDADES PARA LA MITIGACIÓN DE PÉRDIDAS
DE RECURSO HÍDRICO
ACTIVIDAD PROPUESTA CON UNA MARQUE X
COSTO O VALOR
Reparación de Fugas presentes en la red de acueductos
Verificación del estado de la infraestructura del acueducto
Capacitación de los usuarios en uso eficiente y ahorro del agua
Mantenimientos preventivos y correctivos en la red de acueductos
Mantenimiento de tanques de almacenamiento y/o plantas de tratamiento
La siguiente tabla representa las posibles actividades que se pueden realizar para mitigar la aparición de pérdidas en la red de acueductos, además de costos estimados por actividad, solo considerar las que se puedan realizar a lo largo de la vigencia del PUEAA:
El cronograma se realiza con la vigencia completa del PUEAA que es quinquenal y con las actividades elegidas para realizar en el proyecto. Se escogerá el mes del año en el que se realizará la actividad y se marcará con una x.
Cronograma de Actividades:
ACTIVIDAD AÑO 1
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 2
ACTIVIDAD AÑO 3
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 4
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 5
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
A continuación, se evidenciarán ejemplos de indicadores que se pueden incluir, para medir el impacto del proyecto en el cumplimiento de las metas propuestas en reducción de pérdidas:
Indicadores de Metas de reducción de pérdidas:
INDICADOR FORMULA
Porcentaje de reducción de pérdidas Cantidad de litros a la entrada X Cantidad de litros a la salida Cantidad de litros a la entrada
Porcentaje de usuarios capacitados en Uso Eficiente y ahorro del agua.
No de usuarios capacitados No de usuarios totales
2.1.4.2. PROYECTO DE USO DE AGUAS LLUVIAS Y REÚSO DE AGUAS
Para este proyecto es necesario conocer a cada uno de los usuarios del acueducto y sus condiciones de vida, para de esta manera determinar sus prácticas en cuanto a la recolección de aguas lluvias y uso de aguas residuales.
ESTADO DE USO DE AGUAS LLUVIAS EN EL
ACUEDUCTO
¿LOS SUSCRIPTORES DEL ACUEDUCTO UTILIZAN EL AGUA LLUVIA EN LAS
ACTIVIDADES QUE REALIZAN? SI NO ¿COMO RECOLECTAN Y ALMACENAN EL AGUA LLUVIA LOS USUARIOS DEL
ACUEDUCTO?
BALDES CANALES Y TANQUES
CANALES EN TIERRA ALBERCAS
RESERVAS TANQUES DE RESERVA
¿SUS USUARIOS REALIZAN ALGÚN TIPO DE TRATAMIENTO AL AGUA RECOLECTADA?
SI NO
¿CUAL?
FILTRACIÓN AIREACIÓN
OTRO COBERTURA DE TANQUES DE
ALMACENAMIENTO
¿CUÁL? CLORACIÓN
Las aguas que se reutilizan parten de procesos realizados por los usuarios y que pueden ser utilizadas sin riesgo para otras actividades.
REUSO DE AGUAS
¿LOS SUSCRIPTORES DEL ACUEDUCTO UTILIZAN AGUA RESIDUAL DERIVADA DE
¿DE QUÉ ACTIVIDADES REALIZAN LA REUTILIZACIÓN DE AGUA?
¿DESPUÉS DE RECOLECTADAS DONDE SE ALMACENAN LAS AGUAS RESIDUALES? LACVADO DE ROPA
BALDES-CANECAS-TINAS
LAVADO DE INFRAESTRUCTURA
ALBERCAS RIEGO
DUCHA
TANQUES DE ALMACENAMIENTO
¿CUÁL?
¿CUÁL? OTRA
OTRA
¿SUS USUARIOS REALIZAN ALGÚN TIPO DE TRATAMIENTO AL AGUA RECOLECTADA? SI NO
¿CUAL?
FILTRACIÓN AIREACIÓN
OTRO COBERTURA DE TANQUES DE
ALMACENAMIENTO
La siguiente tabla representa las posibles actividades que se pueden realizar para promover acciones para la utilización y recolección de aguas lluvias y aguas residuales, solo considerar las que se puedan realizar a lo largo de la vigencia del PUEAA:
ACTIVIDADES PARA PROMOVER EL USO DE AGUAS
LLUVIAS Y REUSO DE AGUAS
ACTIVIDAD PROPUESTA MARQUE CON UNA X COSTO O VALOR
Construcción y/o adecuación de sistemas para la recolección de aguas lluvias
Mantenimiento de la infraestructura para la recolección de aguas lluvias que manejen los usuarios
Capacitación de los usuarios en cuanto a manejo de aguas lluvias y reutilización de aguas
El cronograma se realiza con la vigencia completa del PUEAA que es quinquenal y con las actividades elegidas para realizar en el proyecto. Se escogerá el mes del año en el que se realizará la actividad y se marcará con una x.
Cronograma de Actividades:
ACTIVIDAD AÑO 1
AÑO 2
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
ACTIVIDAD AÑO 3
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 4
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 5
A continuación, se evidenciarán ejemplos de indicadores que se pueden incluir, para medir el impacto del proyecto en el cumplimiento de las metas propuestas en uso de aguas lluvias y reúso de aguas:
Indicadores de Metas de Uso de Aguas Lluvias y Reúso de Aguas:
INDICADOR FORMULA
Porcentaje de usuarios con sistemas para recolección de aguas lluvias
No de sistemas utilizados por los usuarios No total de usuarios
Porcentaje Mantenimientos realizados
No de Mantenimientos realizados No de Mantenimientos totales
Porcentaje de usuarios capacitados sobre uso de aguas lluvias y reúso de aguas
No de usuarios capacitados No de usuarios totales
X100 X100 X100
2.1.4.3. PROYECTO DE MEDICIÓN DEL RECURSO HÍDRICO
Para poder realizar actividades contundentes en este proyecto es necesario que el acueducto implemente sistemas de medición como la Macromedición y la Micromedición.
A continuación, se ejemplificará mediante tablas los datos que se deben conocer para incluir el proyecto de medición en el documento PUEAA:
¿EN LA RED DE ACUEDUCTO SE REALIZAN ACTIVIDADES DE MEDICIÓN DEL
¿QUÉ TIPO DE MEDICIONES REALIZA?
¿EN QUÉ PARTES DE LA RED DE ACUEDUCTO TIENE ACTIVIDADES DE MEDICIÓN? AFOROS DE CAUDAL
MEDICIÓN CON INSTRUMENTOS
SALIDA TANQUES DE ALMACENAMIENTO
SALIDA PLANTA DE TRATAMIENTO
HOGARES DE USUARIOS CAPTACIÓN
OTRO ¿CUÁL?
ACTIVIDADES PARA PROMOVER EL PROYECTO DE MEDICIÓN EN EL ACUEDUCTO
ACTIVIDAD PROPUESTA MARQUE CON UNA X COSTO O VALOR Implementación de Micromedidores en
los hogares de los usuarios.
Implementación de Macromedidores en la red del acueducto
Realización de Aforos de Caudal Capacitación a usuarios para la promoción del proyecto de medición en la red del acueducto y su importancia.
El cronograma se realiza con la vigencia completa del PUEAA que es quinquenal y con las actividades elegidas para realizar en el proyecto. Se escogerá el mes del año en el que se realizará la actividad y se marcará con una x.
Cronograma de Actividades:
ACTIVIDAD AÑO 1
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 2
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
ACTIVIDAD AÑO 3
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 4
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 5
A continuación, se evidenciarán ejemplos de indicadores que se pueden incluir, para medir el impacto del proyecto en el cumplimiento de las metas propuestas en el proyecto de Medición del recurso hídrico en el acueducto:
Indicadores de Metas de Proyecto de Medición:
INDICADOR FORMULA
Porcentaje de implementación de Micromedidores
No de Micromedidores implementados No total de usuarios
Porcentaje de implementación de Macromedidores
No de Macromedidores implementados No de Macromedidores proyectados
Porcentaje de usuarios capacitados el proyecto de medición en la red de acueducto y su importancia
No de usuarios capacitados No de usuarios totales
X100 X100 X100
2.1.4.4. PROYECTO DE EDUCACIÓN AMBIENTAL
Este proyecto pretende dar a conocer a los usuarios del recurso hídrico la importancia de su conservación mediante diferentes actividades como: Capacitaciones, salidas de campo, folletos, entre otros. Cabe resaltar que este proyecto es transversal a todos los demás proyectos,
¿SE HAN IMPLEMENTADO ACTIVIDADES EDUCATIVAS EN USO EFICIENTE Y AHORRO DEL AGUA
CON LOS SUSCRIPTORES Y/O TRABAJADORES DEL ACUEDUCTO? SI NO
¿QUÉ ACTIVIDADES DE EDUCACIÓN AMBIENTAL SE HAN REALIZADO A LOS USUARIOS DEL ACUEDUCTO? CAPACITACIONES SOBRE USO EFICIENTE Y AHORRO DEL AGUA
LIMPIEZAS A LA FUENTE HÍDRICA DE ABASTECIMIENTO SALIDAS PEDAGÓGICAS SIEMBRA DE ÁRBOLES CAMPAÑAS DEL CUIDADO DEL AGUA
OTRO ¿CUÁL?
ACTIVIDADES PARA PROMOVER EL PROYECTO DE EDUCACIÓN AMBIENTAL
ACTIVIDAD PROPUESTA CON UNA XMARQUE COSTO O VALOR Capacitación de los usuarios sobre uso eficiente y ahorro del agua.
Realizar salidas pedagógicas a la fuente hídrica de abastecimiento. Realizar actividades de reforestación en la bocatoma del acueducto y fuente hídrica.
Realizar actividades de limpieza a la fuente hídrica.
El cronograma se realiza con la vigencia completa del PUEAA que es quinquenal y con las actividades elegidas para realizar en el proyecto. Se escogerá el mes del año en el que se realizará la actividad y se marcará con una x.
Cronograma de Actividades:
ACTIVIDAD AÑO 1
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 2
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
ACTIVIDAD AÑO 3
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 4
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 5
A continuación, se evidenciarán ejemplos de indicadores que se pueden incluir, para medir el impacto del proyecto en el cumplimiento de las metas propuestas en uso de aguas lluvias y reúso de aguas:
Indicadores de Metas de Educación Ambiental:
INDICADOR FORMULA
Porcentaje de usuarios capacitados en uso eficiente y ahorro del agua
No de usuarios capacitados No total de usuarios
Porcentaje de actividades de difusión sobre uso eficiente del agua
No Actividades de difusión (Cuñas, folletos, etc) No de actividades de difusión proyectadas
X100 X100
Las actividades de educación ambiental que se realicen con entidades territoriales, autoridades ambientales o empresas privadas se pueden incluir en el documento.
2.1.4.5. PROYECTO DE TECNOLOGÍAS DE BAJO CONSUMO
¿LOS USUARIOS DEL ACUEDUCTO UTILIZAN ALGÚN TIPO DE TECNOLOGÍA AHORRADORA DE AGUA?
¿HAY ACUERDOS VIGENTES CON LOS SUSCRIPTORES PARA CAMBIAR EQUIPOS QUE NO SON DE BAJO CONSUMO? ¿EL SECTOR OFICIAL E INSTITUCIONAL TIENE INSTALADAS TBC? EJEMPLO: ESCUELAS, CENTRO DE SALUD, JARDINES INFANTILES.
¿QUÉ TIPO DE TECNOLOGÍA UTILIZAN? LLAVES Y VÁLVULAS AHORRADORAS
SANITARIOS AHORRADORES LAVAMANOS AHORRADORES SISTEMAS DE RIEGO POR GOTEO SISTEMAS AHORRADORES PARA ANIMALES
OTRO ¿CUÁL?
SI NO
SI NO
ACTIVIDADES PARA PROMOVER EL PROYECTO DE TECNOLOGÍAS DE BAJO CONSUMO
ACTIVIDAD PROPUESTA MARQUE CON UNA X COSTO O VALOR Implementación de tecnologías ahorradoras en los hogares de
los usuarios del acueducto.
Implementación de tecnologías de bajo consumo en el sector público e institucional.
Implementación de tecnologías ahorradoras en la red del acueducto.
Capacitación y sensibilización a los usuarios para promover el uso de tecnologías ahorradoras.
La siguiente tabla representa las posibles actividades que se pueden realizar para promover acciones para implementar el proyecto de educación ambiental, solo considerar las que se puedan realizar a lo largo de la vigencia del PUEAA:
El cronograma se realiza con la vigencia completa del PUEAA que es quinquenal y con las actividades elegidas para realizar en el proyecto. Se escogerá el mes del año en el que se realizará la actividad y se marcará con una x.
Cronograma de Actividades:
ACTIVIDAD AÑO 1
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 2
ACTIVIDAD AÑO 3
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 4
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 5
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
A continuación, se evidenciarán ejemplos de indicadores que se pueden incluir, para medir el impacto del proyecto en el cumplimiento de las metas propuestas en uso de aguas lluvias y reúso de aguas:
Indicadores de Metas de Tecnologías de Bajo Consumo:
INDICADOR FORMULA
Porcentaje implementación TBC en los hogares. No de Hogares con TBC No total de hogares
Porcentaje implementación TBC en la red de acueducto. No de TBC implementadas No de TBC proyectadas
Porcentaje de usuarios capacitados y sensibilizados en el uso de TBC
No de usuarios capacitados No de usuarios totales
Porcentaje implementación TBC en el sector público e institucional.
No de Instituciones con TBC No total de Instituciones
X100 X100
Con el decreto 3102 de 2017, se busca promover la obligatoriedad del ahorro del agua mediante mecanismos como las TBC, adicionalmente se
obliga a las
2.1.4.6. PROYECTO DE ZONAS DE MANEJO ESPECIAL
En la elaboración y presentación del programa se debe precisar que las zonas de páramo, bosques de niebla y áreas de influencia de nacimientos acuíferos y de estrellas fluviales que se encuentren en el área de influencia del acueducto. En el documento PUEAA se deben plasmar los siguientes datos representados en las tablas que aparecen a continuación:
¿EN LA RONDA DE LA FUENTE ABASTECEDORA DE SU ACUEDUCTO, IDENTIFICA ALGUNA ZONA DE MANEJO ESPECIAL?
¿HAN DESARROLLADO ACTIVIDADES PARA PROTEGER LA FUENTE ABASTECEDORA DEL ACUEDUCTO? PÁRAMO
ACTIVIDADES REALIZADAS EN LA FUENTE ABASTECEDORA DEL ACUEDUCTO
ACTIVIDAD ZONA ÁREA DE INFLUENCIA EN KM
La siguiente tabla representa las posibles actividades que se pueden realizar para promover acciones para implementar el proyecto de zonas de manejo especial, solo considerar las que se puedan realizar a lo largo de la vigencia del PUEAA:
ACTIVIDADES PARA PROMOVER EL PROYECTO DE
ZONAS DE MANEJO ESPECIAL
ACTIVIDAD PROPUESTA MARQUE CON UNA X COSTO O VALOR ESTIMADOS Encerramiento de la ronda hídrica de la
fuente de abastecimiento.
Reforestación con especies nativas en la zona de manejo especial.
El cronograma se realiza con la vigencia completa del PUEAA que es quinquenal y con las actividades elegidas para realizar en el proyecto. Se escogerá el mes del año en el que se realizará la actividad y se marcará con una x.
Cronograma de Actividades:
ACTIVIDAD AÑO 1
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 2
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
ACTIVIDAD AÑO 3
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 4
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 5
A continuación, se evidenciarán ejemplos de indicadores que se pueden incluir, para medir el impacto del proyecto en el cumplimiento de las metas propuestas en Zonas de Manejo Especial:
Indicadores de Metas del proyecto Zonas de Manejo Especial:
INDICADOR FORMULA
Porcentaje de reforestaciones realizadas en la zona de ronda.
No de reforestaciones realizadas No de reforestaciones proyectadas
Porcentaje de recolección de basura en la zona de ronda
No de recolecciones realizadas No de recolecciones proyectadas
Porcentaje de capacitación a cerca de la importancia de las zonas de manejo especial
No de usuarios capacitados No de usuarios totales
X100 X100 X100 2.1.4.7. PROYECTO DE INCENTIVOS TARIFARIOS Y/O SANCIONES
Este proyecto permite conocer si el acueducto tiene incentivos que promuevan el uso racional del agua y también sanciones que castiguen el despilfarro del recurso. Por lo tanto, a continuación, se encontrarán tablas que especifican la información que debe estar contenida en el documento PUEAA:
¿EL ACUEDUCTO COBRA LA PRESTACIÓN DEL SERVICIO DE ACUEDUCTO DE ACUERDO CON LA MEDICIÓN DEL VOLUMEN DE AGUA CONSUMIDA?
¿EL ACUEDUCTO HA APLICADO INCENTIVOS TARIFARIOS Y/O SANCIONES A LOS SUSCRIPTORES RELACIONADOS CON LA IMPLEMENTACIÓN DE ACTIVIDADES O PROCESOS EN USO EFICIENTE Y AHORRO DEL AGUA?
REALIZAR DESCRIPCIÓN DETALLADA DE LOS INCENTIVOS Y/O SANCIONES QUE SE APLICAN:
SI NO
La siguiente tabla representa las posibles actividades que se pueden realizar para promover acciones para implementar incentivos tarifarios y/o sanciones a los usuarios del acueducto, solo considerar las que se puedan realizar a lo largo de la vigencia del PUEAA:
ACTIVIDADES PARA PROMOVER EL PROYECTO DE INCENTIVOS TARIFARIOS Y/O SANCIONES
ACTIVIDAD PROPUESTA MARQUE CON UNA X COSTO O VALOR ESTIMADOS Modificar estatutos para incluir incentivos y/o sanciones para los
usuarios en cuanto al uso del recurso hídrico.
Aplicar Sanciones a los usuarios que hagan uso inadecuado del recurso hídrico
Promover incentivos para los usuarios que hagan un buen uso del recurso.
El cronograma se realiza con la vigencia completa del PUEAA que es quinquenal y con las actividades elegidas para realizar en el proyecto. Se escogerá el mes del año en el que se realizará la actividad y se marcará con una x.
Cronograma de Actividades:
ACTIVIDAD AÑO 1
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 2
ACTIVIDAD AÑO 3
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 4
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
AÑO 5
MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10 MES 11 MES 12
A continuación, se evidenciarán ejemplos de indicadores que se pueden incluir, para medir el impacto del proyecto en el cumplimiento de las metas propuestas en cuanto a incentivos tarifarios y/o sanciones:
Indicadores de Metas de incentivos tarifarios y/o sanciones
INDICADOR FORMULA
Porcentaje aplicación de sanciones a usuarios
No de usuarios sancionados No total de usuarios
Porcentaje de aplicación de incentivos a usuarios.
No de usuarios con incentivos No total de usuarios
Es necesario que todos los acueductos veredales tengan en cuenta el programa de Uso Eficiente y Ahorro del Agua PUEAA, como un instrumento de planificación de metas en cuento a la disponibilidad de su recurso hídrico, más que un requerimiento.
Es importante que los acueductos veredales entren en la tendencia de la legalidad en cuanto a la presentación del PUEAA en la vigencia de las concesiones de aguas y no solo para su actualización.
Antes de realizar el PUEAA es necesario tener en cuenta las metas para aumentar la disponibilidad del recurso hídrico del acueducto en el tiempo, que sean medibles y alcanzables.
Es necesario que los acueductos estén de la mano de las entidades territoriales y las autoridades ambientales para alcanzar las metas deseadas, para poder tener apoyo técnico y económico.
Cada uno de los proyectos contenidos en la presente cartilla son los que se deben ser incluidos en el documento
RECOMENDACIONES
PUEAA y sus actividades propuestas son de obligatorio cumplimiento.
