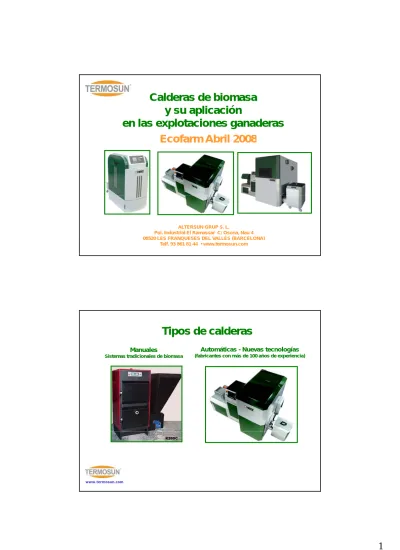

Calderas de biomasa y su aplicación en las explotaciones ganaderas

(1)

Calderas de biomasa

y su aplicación

en las explotaciones ganaderas

E

f

Ab il 2008

Ecofarm Abril 2008

ALTERSUN GRUP S. L.

Pol. Industrial El Ramassar C/ Osona, Nau 4 08520 LES FRANQUESES DEL VALLÈS (BARCELONA)

Telf. 93 861 81 44 • www.termosun.com

Tipos de calderas

Automáticas - Nuevas tecnologías

(fabricantes con más de 100 años de experiencia)

Manuales

Sistemas tradicionales de biomasa

(2)

Ventajas:

Características calderas KONDOR

• Económica • Simplicidad de funcionamiento

Inconvenientes:

• Arranque manual • Limpieza no automática B j di i t á

• Bajo rendimiento más consumo • Elevadas emisiones

• Vida útil 10-15 años

www.termosun.com

Ventajas:

Limpie a a tomática

Características calderas HERZ

• Limpieza automática

• Funcionamiento totalmente automático • Robustez

• Rendimiento del 93 % • Mínimas emisiones • Vida útil más de 20 años

Inconvenientes:

(3)

Ejemplos Granjas

GRANJA “EL SENGLAR” (PRATS LLUÇANÈS)

•BIOMASA •GASOIL RENDIMIENTO 80% POTENCIA 4 90 k k RENDIMIENTO 85% POTENCIA 10 00 kw l

INVERSIÓN INICIAL:16.500 €

SUBVENCIÓN: 4 950 € (30%)

POTENCIA 4,90 kw k PRECIO 0,18 € k COSTE KW 0,0441 € kw COSTE AÑO 11.020 € POTENCIA 10,00 kw l PRECIO 0,68 € l COSTE KW 0,0782 € kw COSTE AÑO 19.550 €

Kondor 150KC (174KW)

SUBVENCIÓN: 4.950 € (30%)

AHORRO ANUAL : 8.530 €

PUNTO MUERTO INVERSIÓN

• AMORTIZACIÓN: 1,3 AÑOS

EVOLUCIÓN CONSUMO 150.000 200.000 250.000 300.000 350.000 400.000 EU R O S PELLET GASOIL 0 50.000 100.000 150.000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 AÑOS

(4)

Kondor 35/250

• Modulación de Potencia

•Centralita electrónica con gestión de la cámara de gestión de la cámara de combustión, temperatura del agua, conducto de combustible, Ventilador centrífugo y presión de aire primario.

•Conexión para termostato ambiente.

•Termostato de seguridad de combustible

•Panel digital con programador

•Panel digital con programador.

(5)

Ejemplos Granjas

Granja Almacelles

Caldera Pelletstar 60kW

PELLETSTAR 60 KW Con sinfín flexible

DESCRIPCIÓN:La superficie total a calefactar es de 525 m2. Las necesidades energéticas anuales son de 78.411 kw/h/año.

(6)

ESQUEMA OBRA

(7)

Sistemas de transporte:

Extractor sinfín flexible

AMORTIZACIÓN INVERSIÓN

CONSUMO:78.411 KW/H/AÑO

PELLET

GASOIL

RENDIMIENTO 93% POTENCIA 4,90 kw k PRECIO 0,18 € k COSTE KW 0,0393 € kw COSTE AÑO

3.082 €

RENDIMIENTO 85% POTENCIA 10,00 kw l PRECIO 0,68 € l COSTE KW 0,0782 € kw COSTE AÑO

6.132 €

INVERSIÓN INICIAL: 15.000 €

SUBVENCIÓN: 4.500 € (30%)

AHORRO ANUAL: 3.050 €

(8)

PUNTO MUERTO INVERSIÓN

AMORTIZACIÓN: 3,6 AÑOS

EVOLUCIÓN CONSUMO 140.000 40 000 60.000 80.000 100.000 120.000 EU RO S PELLET GASOIL www.termosun.com 0 20.000 40.000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 AÑOS

3

Potencias de 10 - 20 – 30 - 45 - 60 Kw

Pelletstar 10/60

3

Diseño compacto para reducir la necessidad de espacios.

3

Limpieza automática de intercambiador y quemador.

3

Regulación de la combustión: Sonda Lambda para optimizar la demanda de combustible y mantener una combustión idónea.

(9)

Pelletstar 10/60

7

9

1.-Parrilla basculante

2.-Amplio depósito de cenizas accesible por la parte delantera.

3 Limpieza totalmente automática de los

3 4

5 6

9 3.-Limpieza totalmente automática de los intercambiadores de calor.

4.-Cámara de combustible resistente a altas temperaturas.

5.-Cuerpo caldera de chapa de acero, probada a presión.

6.-Aislamiento de gran espesor.

1

2 2

8

7.-Pantalla de control de usuario.

8.-RSE (Sistema de seguridad antiincendios).

9.-Aspirador.

Pelletstar 10/60

Sistema de extracción de combustible

Adaptado a todas las necesidades !

1.-Extractor mediante sinfín

flexible 2.-_AspiraciónExtractor mediante sinfín y 3.-_{sonda de Aspiración}Extractor mediante

Laterales del silo a 45º con superficie lisa 4.-Extractor mediante sonda de Aspiración desde depósito enterrado

(10)

Ejemplos Granjas

Granja Artesa de Segre

Caldera Firematic 150kW

Granja Artesa de Segre

FIREMATIC 150 KW DE LUXE Con sinfín rígido y Disco

Rotativo TIPO OBRA: Granja de cerdos

(11)

(12)

Sistemas de transporte:

Extractor sinfín con sistema rotativo

AMORTIZACIÓN INVERSIÓN

CONSUMO: 376.322 KW/H/AÑO

HUESILLO

GASÓLEO

RENDIMIENTO

93%

P.C.I.

4,30 kw k

PRECIO

0,14 € k

COSTE KW

0,0348 € kw

COSTE AÑO

13.110 €

RENDIMIENTO 85% P.C.I. 10,00 kw l PRECIO 0,68 € l COSTE KW 0,0782 € kw COSTE AÑO

29.428 €

(13)

PUNTO MUERTO INVERSIÓN

AMORTIZACIÓN : 2,3 AÑOS

HUESILLO GASOIL HUESILLO - GASOIL 100.000 150.000 200.000 250.000 300.000 350.000 400.000 HUESILLO GASOIL www.termosun.com 0 50.000 1 2 3 4 5 6 7 8 9 10 11 12 AÑOS

Firematic

BioMatic

Calderas para

Astillas, Pellets, huesillo...

Potencias 220 – 500 kW

Potencias 25 – 150 kW

(14)

Esquema instalación BioMatic

a

b 5

c

1. Boca de entrada con sistema antiincendios RSE

a) Tubo conexión humos 2. Depósito intermedio con sinfín alimentador, con sistema

contraincendios RHE 6 7 d 4 2 3

Conexiones (en montaje):

1

d) Regulador de tiro

b) Tubo conexión chimenea con inclinación

c) Chimenea aislada 3. Control BioControl 3000

4. Caldera

5. Ventilador de aspiración con variador de frencuencia y regulación de depresión.

6. Contenedor de cenizas 7. Ciclón separador de partículas

www.termosun.com 1.Módulo combustión

Firematic / BioMatic

1 1 2 3 10 15 11 16 2.Módulo intercambiador 3.Mando BioControl 3000 4.Depósito intermedio 5.Introductor 4 7 6 5 8 9 14 13 6. Encendido automático con soplador de aire caliente 12

(15)

Extractores y accionamiento

Robusto sistema rotativo de engranajes para cargas pesadas

Motores de alta calidad con transmisión con cadena. Elevados pares de arranque

í i

Sistema de transporte continuo para astillas

con un mínimo consumo eléctrico.

Con el BioControl 3000 de HERZ se pueden controlar circuitos de

calefacción, acumuladores de ACS, depósitos de inercia y sistemas de

energia solar.
