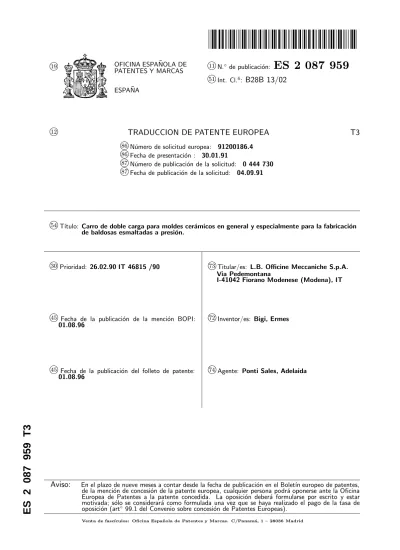

PATENTES Y MARCAS ESPA ˜NA N. de publicaci´on:
ES 2 087 959
k 51Int. Cl.6:B28B 13/02
k12
TRADUCCION DE PATENTE EUROPEA
T3
k
86 N´umero de solicitud europea: 91200186.4 k
86 Fecha de presentaci´on : 30.01.91 k
87 N´umero de publicaci´on de la solicitud: 0 444 730 k
87 Fecha de publicaci´on de la solicitud: 04.09.91
k
54 T´ıtulo: Carro de doble carga para moldes cer´amicos en general y especialmente para la fabricaci´on de baldosas esmaltadas a presi´on.
k
30 Prioridad: 26.02.90 IT 46815 /90 k
73 Titular/es: L.B. Officine Meccaniche S.p.A. Via Pedemontana
I-41042 Fiorano Modenese (Modena), IT
k
45 Fecha de la publicaci´on de la menci´on BOPI: 01.08.96
k
72 Inventor/es: Bigi, Ermes
k
45 Fecha de la publicaci´on del folleto de patente: 01.08.96
k
74 Agente: Ponti Sales, Adelaida
Aviso:
En el plazo de nueve meses a contar desde la fecha de publicaci´on en el Bolet´ın europeo de patentes, de la menci´on de concesi´on de la patente europea, cualquier persona podr´a oponerse ante la Oficina Europea de Patentes a la patente concedida. La oposici´on deber´a formularse por escrito y estar motivada; s´olo se considerar´a como formulada una vez que se haya realizado el pago de la tasa de oposici´on (art◦ 99.1 del Convenio sobre concesi´on de Patentes Europeas).ES
2
087
959
DESCRIPCION
La presente invenci´on se refiere en general a la fabricaci´on de baldosas esmaltadas a presi´on, y en particular a un carro de servicio para cargar mol-des cer´amicos con los materiales requeridos para formar las citadas baldosas esmaltadas a presi´on, y productos similares.
El procedimiento de conformaci´on conocido como esmaltado a presi´on se conoce desde hace un cierto tiempo en el campo de la producci´on de baldosas cer´amicas.
Usando este procedimiento conocido, en pri-mer lugar se deposita arcilla pulverizada en las cavidades de formaci´on de un molde cer´amico ha-bitual, seguida por una capa de esmalte cer´amico en polvo, despu´es de lo cual los dos materiales pulverulentos son comprimidos para formar bal-dosas listas para su subsiguiente cocci´on. Un pro-cedimiento virtualmente id´entico a ´este es usado para formar otros tipos de baldosas, tales como las llamadas baldosas “granuladas”, y para for-mar otros materiales con soportes de m´ultiples componentes, como es bien conocido en el sector en cuesti´on. Por lo tanto, por razones de clari-dad y econom´ıa de descripci´on, se hace referencia espec´ıfica de aqu´ı en adelante solamente al esmal-tado a presi´on; sin embargo, el uso de la invenci´on se extiende a la fabricaci´on de otros art´ıculos si-milares.
Para cargar los citados dos materiales, por ejemplo arcilla pulverizada y esmalte en polvo, los correspondientes est´an dispuestos seg´un la t´ecnica conocida a uno y otro lado del molde de formaci´on.
Los citados dos carros est´an dispuestos para deslizarse hacia adelante y hacia atr´as, como se ha dicho.
En primer lugar el carro de arcilla se desliza hacia adelante, mientras que el carro de esmalte permanece en reposo en la posici´on retirada.
El carro de arcilla se mueve entonces hacia atr´as para nivelar la arcilla presente en las cavida-des del molde, cavida-despu´es de lo cual los punzones in-feriores del molde son bajados una distancia pre-determinada, siendo entonces el carro de esmalte habilitado para avanzar para llenar las zonas su-periores de las citadas cavidades, que est´an libres gracias a la bajada de los punzones.
Estos punzones se hacen descender a´un m´as hasta la posici´on de presi´on, despu´es de lo cual las baldosas son formadas y a continuaci´on descarga-das, para seguir a continuaci´on con otro ciclo de carga.
En la patente DE-A-1946989 se muestra un carro de doble carga que tiene un primer cargador para arcilla pulverizada y un segundo cargador para esmalte en polvo colocado frente al primer cargador. Los dos cargadores son accionados in-dependientemente mediante motores diferentes y son empujados en secuencia sobre la cavidad del molde para descargar el material en su interior en sincron´ıa con el descenso del punz´on del molde.
Sin embargo, este procedimiento de carga co-nocido ha resultado ser insatisfactorio por el he-cho de que implica un considerable tiempo de ope-raci´on que lo hace inadecuado para ciclos de fa-bricaci´on modernos, los cuales se caracterizan por
