Gestión energética aplicada a la operación del edificio del Ministerio de Ambiente (Quito Ecuador)

Texto completo

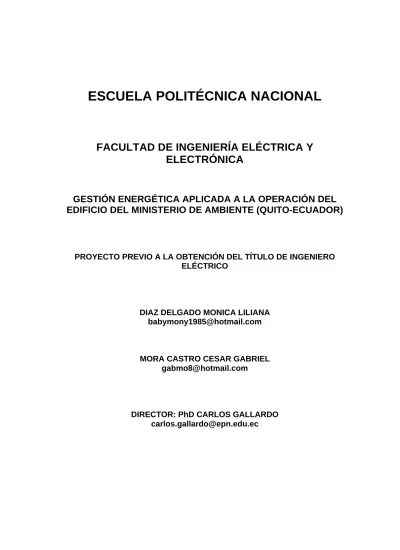

(1)ESCUELA POLITÉCNICA NACIONAL. FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA. GESTIÓN ENERGÉTICA APLICADA A LA OPERACIÓN DEL EDIFICIO DEL MINISTERIO DE AMBIENTE (QUITO-ECUADOR). PROYECTO PREVIO A LA OBTENCIÓN DEL TÍTULO DE INGENIERO ELÉCTRICO. DIAZ DELGADO MONICA LILIANA [email protected]. MORA CASTRO CESAR GABRIEL [email protected]. DIRECTOR: PhD CARLOS GALLARDO [email protected].

(2) ii. DECLARACIÓN. Nosotros, MONICA LILIANA DIAZ DELGADO y CESAR GABRIEL MORA CASTRO, declaramos bajo juramento que el trabajo es de nuestra autoría; que no ha sido previamente presentado para ningún grado o calificación profesional y que se ha consultado con las referencias bibliográficas que se incluyen en este documento. Mediante esta declaración, cedemos nuestros derechos de propiedad intelectual correspondientes a este trabajo, a la Escuela Politécnica Nacional, según lo establecido por la ley de Propiedad Intelectual, por su reglamento y por la normatividad institucional vigente.. _______________________ Monica Liliana Diaz Delgado. _______________________ Cesar Gabriel Mora Castro.

(3) iii. CERTIFICACIÓN. Certifico que el presente trabajo fue desarrollado por la Srta. Monica Liliana Diaz Delgado y el Sr. Cesar Gabriel Mora Castro, bajo mi supervisión.. _____________________ PhD CARLOS GALLARDO DIRECTOR DEL PROYECTO.

(4) iv. AGRADECIMIENTO. A Dios y a la Virgen por darme las fuerzas necesarias y la voluntad para enfrentar los momentos más difíciles de mi vida. Enfrento la vida con alegría porque tengo el amor de dos seres que confían en mí y apoyan mis decisiones, gracias queridos padres Blanca y Luis por todo lo que hicieron por mí, de ustedes he recibido la mejor herencia, el ejemplo de lucha y los más altos valores humanos. Al PhD Carlos Gallardo por la gentileza y voluntad a lo largo de este estudio, al Ing. Marcelo Jaramillo que nunca perdió la fe en nosotros y nos apoyó siempre. Gracias por la confianza en todo este tiempo. A mis sobrinos David y Alex, por ser tercos y determinados, nunca se rinden, no conocen la negatividad de los otros y tienen fe en esas pequeñas cosas que nos empujan a cumplir nuestros sueños del modo más puro y sincero. Quiero agradecerte de manera especial por el apoyo que me diste en los momentos más difíciles de mi vida, si no fuera por ti no habría vuelto a dibujar una sonrisa en mi rostro Jhonny Merino. Al Ministerio del Ambiente por prestar sus instalaciones y personal, para los estudios correspondientes. Al Gobierno del Presidente de la República del Ecuador Rafael Correa Delgado por la gratuidad en la educación y a las becas de la Escuela Politécnica Nacional, que permitieron culminar mis estudios con éxito. A los ingenieros de la Empresa Eléctrica Quito y el Ministerio de Electricidad y Energía Renovable, por el préstamo de los equipos para las mediciones necesarias. Al Ing. Renán Garcés de la empresa proveedora PROVIENTO que construyo y aporto con su ingenio en el proyecto fotovoltaico del edificio. A mis amigos David Chávez, Valerio Maza, Eduardo Basantes, Deicy Arias, Bolívar Morales, Carlos Mena, Cinthia Gómez, Cristian Loja, Roberto Reina, Diego Espinoza, Ramiro Jimbo, Gaby Tuza, Giovanny Vargas, Henry Acurio, Verito Calvachi, Julián Simbaña, Leidy Maigua, Milton Salazar, Francisco Guamán, Paola Nazate, Patricio Mallitasig, Pedro Cilio, Enrique Vera, Rodrigo Bastidas, Susana Coello, Javier Ushiña, Wendy Peñaherrera, Job Rivadeneyra, Carlita Navarrete, Giss Cadena, Cesar Valverde, María Gabriela Flores, Kary, Joffre; y muchos más que no me alcanzan en este texto pero les estoy muy agradecida por su apoyo, su cariño y total confianza en mí. Los quiero mucho y los voy a recordar siempre. Monica.

(5) v. AGRADECIMIENTO. “Hay hombres que luchan un día y son buenos. Hay otros que luchan un año y son mejores. Hay quienes luchan muchos años, y son muy buenos. Pero hay los que luchan toda la vida, esos son los imprescindibles” (Bertolt Brecht). Mi vida transformada en agradecimientos a quienes estuvieron, están y siempre estarán junto a mí, DIOS. A mi madre por sus enseñanzas, confianza, tiempo y fortaleza brindada; la vida no me será suficiente para entregarle mi amor, respeto y gratitud. Gracias Mamita. A mi hermana, por compartir su lucha y dedicación, para orientarme por un camino ya recorrido por ella. A Monica Diaz por haber recorrido este camino y siempre estar en las buenas, en las malas, y en las más difíciles para cumplir esta meta que nos propusimos. Al Ing. Marcelo Jaramillo por confiar y permitirnos realizar este proyecto de titulación junto con el PhD Carlos Gallardo quien prosiguió el trabajo realizado y lo orientó para su culminación. Al Ministerio del Ambiente por abrirnos las puertas para la realización del proyecto hasta su ejecución y puesta en marcha; auspiciando y dando acompañamiento por parte de un sinnúmero de personas. Nunca se podrá llegar a mencionar a todas las personas que directa o indirectamente aportaron para esta prueba de vida, tanto personal como profesional, no crean que me olvido que cada uno de ustedes, son parte de esto, gracias por no dejarme solo y ser amigos, compañeros, y más. No sabré como retribuirles. Dios les pague. Gabriel.

(6) vi. DEDICATORIA. A mi madre Blanquita, porque sé que la vida le premia y bendice por hacer tantas buenas obras con su prójimo. Gracias por tu ayuda, tu amor, tu apoyo incondicional, ahora yo cuidaré de ti. Te amo mucho mamita linda.. Monica.

(7) vii. DEDICATORIA. Para mi madre, la más abnegada y la razón de que sea lo que soy hasta el día de hoy. Gracias Mamita. Gabriel.

(8) viii. PRESENTACIÓN En el país existe una tendencia para construir nuevos edificios con estándares de eficiencia energética, así como el mejoramiento de existentes para convertirlos en instalaciones neutrales, es decir disminuir la producción de emisiones de CO2, a través de la optimización del uso de energía eléctrica y la generación de energías renovables que sustituya el uso de la energía convencional que conlleva un porcentaje de impacto ambiental por la operación de las termoeléctricas.. Bajo el cumplimiento del marco legal interno y externo que considera que el sector público sea promotor de actividades y acciones de eficiencia energética, a fin de optimizar el gasto fiscal y reducir el impacto ambiental, estos estudios de gestión energética se convierten en una necesidad. De ahí nace la idea de poner en marcha este trabajo investigativo.. En base a lo antes mencionado el Ministerio del Ambiente, como ente ejemplar de la reducción del impacto ambiental, auspicia y apoya al presente proyecto con el fin de optimizar los recursos energéticos del país. La realización de programas de eficiencia energética en edificios en el estado es insuficiente, por lo que mediante este trabajo se pretende incentivar esta práctica en la operación de todas las edificaciones públicas y privadas.. El Ministerio del Ambiente (Planta Central) en la ciudad de Quito es un edificio nuevo creado en el 2011, con una infraestructura que tiende a la eficiencia energética, posee un sistema de iluminación bueno, motores nuevos, sistemas emergentes de energía; sin embargo existen potenciales de ahorro como las energías renovables y otras técnicas que se pueden aplicar de tal forma que lo conviertan en un edificio eficiente y amigable con el ambiente..

(9) ix. RESUMEN El proyecto consiste en la aplicación de la gestión energética en un edificio público como es la planta central del Ministerio del Ambiente, a través de la implementación de un sistema de energía renovable fotovoltaico de 5kW y la conformación del Comité de Eficiencia Energética en cumplimiento al Decreto Ejecutivo Nº 1681 y al marco legal interno y como ente con responsabilidad social y ambiental.. Este trabajo consta de siete capítulos que se detalla a continuación:. El capítulo uno consta de: Descripción, objetivos generales y específicos, alcance, justificación teórica y metodológica, aspectos generales y marco legal del Ministerio del Ambiente.. En el capítulo dos se realiza el diagnóstico y análisis de situación de las instalaciones eléctricas a través del levantamiento y clasificación de cargas; consumos y demanda de energía en el edificio. Además de mediciones de calidad de energía, nivel lumínico, temperatura, polarización y facturación de consumo.. El capítulo tres contiene definiciones y conceptos generales, la metodología de mediciones y el pliego de facturación como cliente grande.. En el capítulo cuatro se plantea sugerencias como la propuesta del rediseño del sistema de iluminación con balastros electrónicos dimerizables, adquisición de equipos eficientes, creación del comité de eficiencia energética y un sistema de energías renovables cogeneración o fotovoltaico.. En el capítulo cinco se realiza el análisis económico financiero de las sugerencias planteadas en el capítulo anterior, determinando la inversión y el tiempo de recuperación de los proyectos que buscan beneficios sociales y ambientales, y así seleccionar las alternativas viables para su ejecución..

(10) x. En el capítulo seis se presenta el diseño, tecnología, implementación, puesta en marcha y pruebas de operación de las soluciones viables.. Finalmente en el capítulo siete se determina las conclusiones y las recomendaciones del estudio realizado.. Con este estudio se pretende promover el aprovechamiento de recursos renovables en entidades públicas, además de dar a conocer lo que establece la ley y dar cumplimiento a través de la aplicación de técnicas que logren el uso adecuado de la energía sin eliminar el confort dentro de las instalaciones..

(11) xi. TABLA DE CONTENIDO DECLARACIÓN .................................................................................... II CERTIFICACIÓN ................................................................................. III AGRADECIMIENTO ........................................................................... IV AGRADECIMIENTO ............................................................................ V DEDICATORIA ................................................................................... VI DEDICATORIA .................................................................................. VII PRESENTACIÓN .............................................................................. VIII RESUMEN IX !. ÍNDICE. CAPÍTULO I .......................................................................................... 1 1.. DESCRIPCIÓN Y OBJETIVOS .............................................. 1. 1.1. 1.1.1. 1.1.2. 1.1.3. 1.1.4. 1.1.5. 1.1.6. 1.1.7. 1.1.8. 1.2. 1.2.1. 1.2.2. 1.3. 1.4. 1.4.1. 1.4.2. 1.5. 1.5.1. 1.5.2. 1.5.3. 1.5.4. 1.5.5.. DESCRIPCIÓN ..................................................................................... 1 GESTIÓN ENERGÉTICA ...................................................................... 1 EFICIENCIA ENERGÉTICA .................................................................. 1 AHORRO DE ENERGÍA ....................................................................... 1 PARA QUÉ SIRVE LA GESTIÓN ENERGÉTICA ................................. 2 DÓNDE SE REALIZA LA GESTIÓN ENERGÉTICA ............................. 2 CÓMO SE REALIZA LA GESTIÓN ENERGÉTICA .............................. 2 EVALUACIÓN ENERGÉTICA ............................................................... 3 PROBLEMÁTICA AMBIENTAL ............................................................. 3 OBJETIVOS .......................................................................................... 4 OBJETIVO PRINCIPAL ......................................................................... 4 OBJETIVOS ESPECÍFICOS ................................................................. 4 ALCANCE ............................................................................................. 5 JUSTIFICACIÓN ................................................................................... 6 JUSTIFICACIÓN TEÓRICA .................................................................. 6 JUSTIFICACIÓN METODOLÓGICA ..................................................... 6 MINISTERIO DEL AMBIENTE .............................................................. 7 MISIÓN .................................................................................................. 7 VISIÓN .................................................................................................. 8 OBJETIVOS ESTRATEGICOS INSTITUCIONALES ............................ 8 NORMATIVA LEGAL ........................................................................... 8 ESTRUCTURA ORGÁNICA .................................................................. 9. CAPÍTULO II ....................................................................................... 10 2.. DIAGNÓSTICO Y ANÁLISIS DE SITUACIÓN DE LAS INSTALACIONES ELÉCTRICAS ........................................ 10.

(12) xii. 2.1. 2.2. 2.3. 2.4. 2.5. 2.6. 2.6.1. 2.6.2. 2.6.3. 2.6.4. 2.7. 2.7.1. 2.7.2. 2.7.3. 2.7.4. 2.7.5. 2.8. 2.8.1. 2.8.2. 2.8.3. 2.8.4. 2.9. 2.9.1. 2.9.1.1. 2.9.1.1.1. 2.9.1.1.2. 2.9.1.1.3. 2.9.1.1.4. 2.9.1.1.5. 2.9.1.2. 2.9.1.3. 2.9.1.4. 2.9.1.4.1. 2.9.1.4.2. 2.9.1.9. 2.9.1.10. 2.9.2. 2.9.3. 2.9.4. 2.10. 2.10.1. 2.10.2. 2.10.3.. ANTECEDENTES ............................................................................... 10 SISTEMA ELÉCTRICOS EXISTENTE ................................................ 12 LEVANTAMIENTO DE CARGAS EN EL MINISTERIO DEL AMBIENTE ......................................................................................... 15 TIPOS DE CARGAS UTILIZADAS EN EL EDIFICIO MAE ................. 16 CARGAS REPRESENTATIVAS EN CONSÚMO DE ENERGÍA ........ 17 POTENCIA INSTALADA EN EL EDIFICIO MAE ................................ 18 CARGAS DE ALTA POTENCIA .......................................................... 19 CARGAS DE MEDIA POTENCIA ....................................................... 21 CARGAS DE BAJA POTENCIA .......................................................... 23 ILUMINACIÓN ..................................................................................... 24 CONSUMO Y DEMANDA DE ENERGÍA EN EL EDIFICIO MAE ....... 27 HORAS DE CONSUMO ...................................................................... 27 ENERGÍA DE UN DIA TIPICO ENTRE SEMANA ............................... 27 ENERGÍA DE UN DIA DE FIN DE SEMANA ...................................... 30 CONSUMO DE ENERGÍA POR PISO EN UN DÍA TIPICO Y UN DIA DE FIN DE SEMANA .......................................................................... 31 OBSERVACIONES DE LA OPERACIÓN DEL EDIFICIO MAE .......... 32 MEDICIONES Y ANÁLISIS DE PARAMETROS ELÉCTRICOS ......... 33 CALIDAD DE ENERGÍA ...................................................................... 33 POLARIDAD ........................................................................................ 35 NIVEL LUMÍNICO ............................................................................... 35 TEMPERATURA ................................................................................. 36 RESULTADOS DE LAS MEDICIONES .............................................. 36 RESULTADOS DE MEDICIONES DE CALIDAD DE ENERGÍA ........ 37 Primera Medición ................................................................................ 37 Análisis de voltajes en el transformador 16678.................................... 38 Análisis de corrientes en el transformador 16678 ................................ 39 Análisis de perturbaciones : Parpadeo (flicker) .................................... 40 Análisis de armónicos .......................................................................... 41 Análisis del factor de potencia .............................................................. 41 Segundo análisis de calidad de energía ............................................. 42 Comparación de calidad de energía entre la primera y segunda medición .............................................................................................. 43 Curva de carga medida durante una semana completa ..................... 44 Curva de carga medida durante un día típico ...................................... 45 Curva de carga durante un día de fin de semana ................................ 46 Comparación entre energía medida y levantada ................................ 47 Potencias en el transformador ............................................................ 47 RESULTADOS DE LAS MEDICIONES DE NIVELES DE ILUMINACIÓN ..................................................................................... 48 RESULTADOS DE LAS MEDICIONES DE TEMPERATURA ............ 49 RESULTADOS DE LAS MEDICIONES DE POLARIZACIÓN ............. 50 FACTURACIÓN DEL CONSUMO DEL EDIFICIO MAE ..................... 53 DESCRIPCIÓN DE LAS FACTURAS ................................................. 53 CÁLCULO DE FACTURACIÓN DEL CONSUMO DEL EDIFICIO MAE ............................................................................................................ 55 COMPARACIÓN DE CONSUMOS ANUALES ................................... 59.

(13) xiii. CAPÍTULO III ...................................................................................... 62 3.. PLANTEAMIENTO Y MARCO TEORICO ........................... 62. 3.1. 3.1.1. 3.1.2. 3.1.3. 3.1.4. 3.1.5. 3.1.6. 3.2. 3.2.1. 3.2.2. 3.2.3. 3.2.4. 3.2.5. 3.2.6. 3.2.7. 3.2.8.. DEFINICIONES Y CONCEPTOS ........................................................ 62 CARGA ................................................................................................ 62 POTENCIA INSTALADA ..................................................................... 62 ENERGÍA ELÉCTRICA ....................................................................... 62 DEMANDA .......................................................................................... 63 DEMANDA MÁXIMA ........................................................................... 63 FACTOR DE CARGA .......................................................................... 64 GESTIÓN ENERGÉTICA .................................................................... 64 LEVANTAMIENTO DE CARGAS ........................................................ 65 CÁLCULO DE LA POTENCIA INSTALADA ........................................ 65 CLASIFICACIÓN DE CARGAS POR GRUPOS ................................. 65 CALCULO DEL CONSUMO DE ENERGÍA ELÉCTRICA ................... 66 HORAS CONSUMO ............................................................................ 66 CARGAS MÁS REPRESENTATIVAS EN CONSUMO DE ENERGÍA 66 CURVA DE CARGA ............................................................................ 66 CONSUMO DE ENERGÍA DE UN DIA TIPICO ENTRE SEMANA Y DIA DE FIN DE SEMANA ................................................................... 67 MEDICIONES Y ANÁLISIS EN PARAMETROS ELÉCTRICOS ......... 67 GENERALIDADES .............................................................................. 67 PROCEDIMIENTO PARA LAS MEDICIONES .................................... 67 ANALISIS DE LAS MEDICIONES ....................................................... 67 CALIDAD DE ENERGIA ...................................................................... 68 NIVELES DE ILUMINACIÓN ............................................................... 69 IMPORTANCIA DE LA POLARIZACIÓN ............................................ 71 FACTURACIÓN MENSUAL POR SERVICIO ELÉCTRICO ............... 73 PLIEGO TARIFARIO DE GRANDES CLIENTES ............................... 73. 3.3. 3.3.1. 3.3.2. 3.3.3. 3.3.4. 3.3.5. 3.3.6. 3.4. 3.4.1.. CAPÍTULO IV ..................................................................................... 74 4.. DETERMINACIÓN DE ALTERNATIVAS DE SOLUCIÓN .. 74. 4.1. 4.2. 4.2.1. 4.2.2. 4.2.3. 4.2.4. 4.2.5. 4.2.6. 4.2.7. 4.3. 4.3.1.. ANTECEDENTES ............................................................................... 74 PLAN DE APLICACIÓN DE GESTIÓN ENERGETICA ....................... 74 COMPROMISO DE AUTORIDADES PERTINENTES DEL MAE ....... 75 EVALUACIÓN ENERGÉTICA DEL MAE ............................................ 75 PLANIFICACIÓN DEL PRESUPUESTO PARA INVERSIONES ........ 75 EJECUCIÓN DE PROGRAMAS Y PROYECTOS. ............................. 76 PRUEBAS DE OPERACIÓN ............................................................... 76 SEGUIMIENTO, CONTROL Y EVALUACIÓN DE RESULTADOS. .... 76 CÁLCULO DE LAS EMISIONES DE CO2 .......................................... 77 POSIBLES ALTERNATIVAS DE SOLUCIÓN ..................................... 77 PROPUESTA DEL REDISEÑO DEL SISTEMA DE ILUMINACIÓN CON BALASTROS ELECTRÓNICOS DIMERIZABLES ..................... 78 Situación actual ................................................................................... 78 Sensores Luz Día ................................................................................ 79 PROPUESTA DE LA ADQUISICIÓN DE EQUIPOS EFICIENTES .... 80 Criterios para la adquisición de Equipos Eléctricos ............................ 80. 4.3.1.1. 4.3.1.2. 4.3.2. 4.3.2.1..

(14) xiv. 4.3.2.2. 4.3.2.3. 4.3.3. 4.3.3.1. 4.3.4.. Adquisición de computadoras e impresoras eficientes ....................... 82 Análisis de consumo de energía de los equipos eficientes ................. 83 CREACIÓN DEL COMITÉ DE EFICIENCIA ENERGÉTICA. .............. 84 Programa de capacitación continua al personal ................................. 85 PROPUESTA DE LA IMPLEMENTACIÓN DE UN SISTEMA DE ENERGIAS RENOVABLES (COGENERACIÓN O FOTOVOLTAICO) ............................................................................................................ 86 4.3.4.1. Análisis de la propuesta de un sistema de cogeneración de energía . 87 4.3.4.1.1. Ventajas de la Cogeneración ............................................................... 87 4.3.4.1.2. Desventajas de la Cogeneración ......................................................... 87 4.3.4.1.3. Aspectos Técnicos ............................................................................... 88 4.3.4.1.4. Situación Actual .................................................................................... 88 4.3.4.2. Análisis de la propuesta de un sistema de energía fotovoltaica ......... 90 4.3.4.2.1. Conceptos relacionados con energía fotovoltaica................................ 90 4.3.4.2.2. Ventajas y Desventajas ........................................................................ 92 4.3.4.2.3. Tipos de Sistemas de Generación Fotovoltaica ................................... 93 4.3.4.2.4. Situación Actual.................................................................................... 93 4.3.4.2.5. Aplicación de Tecnologías Fotovoltaicos en Quito............................... 94 4.3.4.2.6. Componentes de un sistema fotovoltaico conectado a la red .............. 95 4.3.4.2.7. Cuadro comparativo de células solares ............................................. 101 4.3.4.2.8. Matriz de Alternativas ......................................................................... 102 4.3.4.2.9. Abundancia del Recurso Solar ........................................................... 103 4.3.4.2.10.Análisis predictivo de generación de energía del sistema fotovoltaico .................................................................................. 103 4.4. RESUMEN DE ALTERNATIVAS ...................................................... 104. CAPÍTULO V .................................................................................... 105 5. 5.1. 5.2. 5.3. 5.3.1. 5.3.2. 5.3.3. 5.4. 5.5. 5.6. 5.6.1. 5.6.2. 5.6.3. 5.7. 5.8.. EVALUACIÓN ECONÓMICA Y SELECCIÓN DE ALTERNATIVAS ................................................................ 105 ANTECEDENTES ............................................................................. 105 PROYECTO DE INVERSIÓN ........................................................... 105 MÉTODO DE VALORACIÓN DE ALTERNATIVAS .......................... 105 EL VAN ............................................................................................. 106 TASA INTERNA DE RENDIMIENTO (TIR) ....................................... 106 RELACIÓN BENEFICIO- COSTO ..................................................... 107 EVALUACIÓN ECONÓMICA ............................................................ 108 VIABILIDAD ECONÓMICA DEL PROYECTO DE GESTIÓN ENERGÉTICA ................................................................................... 109 VIABILIDAD DE ALTERNATIVAS Y COSTOS DE INVERSIÓN ...... 109 CÁLCULO DE INVERSIÓN PARA LA ADQUISICIÓN DE EQUIPOS EFICIENTES. .................................................................................... 110 CÁLCULO DE INVERSIÓN PARA EL MATERIAL DEL COMITÉ DE EFICIENCIA ENERGÉTICA .............................................................. 112 CÁLCULO DE INVERSIÒN PARA UN SISTEMA FOTOVOLTAICO DE 5 KW. ............................................................................................ 113 CUADRO RESUMEN DE LOS INDICES FINANCIEROS ................ 116 INVERSIÓN INCREMENTAL ............................................................ 116.

(15) xv. 5.8.1.. 5.9.. CÁLCULO DE LOS INDICADORES FINANCIEROS DE LA INVERSIÓN INCREMENTAL DE LA ADQUISICIÓN DE EQUIPOS EFICIENTES ..................................................................................... 117 CUANTIFICACIÓN DE INVERSIONES DEL PROGRAMA DE EFICIENCIA ENERGÉTICA .............................................................. 118. CAPÍTULO VI ................................................................................... 120 6. 6.1. 6.2.. DISEÑO, TECNOLOGÍA E IMPLEMENTACIÓN DE LAS SOLUCIONES RECOMENDADAS .................................... 120. INTRODUCCIÓN .............................................................................. 120 DISEÑO, TECNOLOGÍA E IMPLEMENTACIÓN DEL SISTEMA FOTOVOLTAICO .............................................................................. 120 6.2.1. CONCEPTOS RELACIONADOS ...................................................... 120 6.2.2. CRITERIO DE DISEÑO .................................................................... 121 6.2.3. TIPO DE SISTEMA FOTOVOLTAICO .............................................. 121 6.2.4. UBICACION DEL SISTEMA FOTOVOLTAICO (SFV) ...................... 122 6.2.5. PERIODO DE DISEÑO ..................................................................... 123 6.2.5.1. Instalación de una estación para las mediciones de radiación solar en el edificio MAE ................................................................................. 123 6.2.5.2. Datos de mediciones enero-junio 2012 ............................................ 125 6.2.5.3. Evaluación de mediciones de radiación solar .................................. 128 6.2.5.3.1. Homologación de datos con respecto a las normas NEC ................ 128 6.2.5.3.2. Homologación de datos con respecto al mapa solar del ARCONEL ....................................................................................... 129 6.2.6. SELECCIÓN DEL TIPO DE MODULO FOTOVOLTAICO ................ 130 6.2.6.1. Estructuras de soporte e inclinación ................................................ 133 6.2.6.1.1. Pérdidas por orientación e inclinación................................................ 136 6.2.7. INVERSOR ........................................................................................ 139 6.2.8. PRODUCCCION ANUAL ESPERADA .............................................. 143 6.2.9. MONITOREO DE DATOS ................................................................. 145 6.2.10. DISEÑO DE LA RED FOTOVOLTAICA MAE ................................... 147 6.2.10.1. Número máximo de módulos por ramal ........................................... 147 6.2.10.2. Número mínimo de módulos por ramal ............................................ 148 6.2.10.3. Número de inversores ...................................................................... 149 6.2.10.4. Número de ramales en paralelo ....................................................... 149 6.2.10.5. Diseño y dimensionamiento del cable .............................................. 153 6.2.10.5.1. Dimensionamiento del cable de interconexión entre paneles de un ramal (DC) al entrada del inversor ................................................... 154 6.2.10.5.2. Dimensionamiento del cable de interconexión entre la salida del inversor (AC) a la caja de protecciones y a la red ........................... 155 6.2.10.6. Dimensionamiento de las protecciones de la caja de conexión a las dos fases - carga (AC) ..................................................................... 155 6.2.10.6.1. Elección del Interruptor Automático ................................................. 156 6.2.10.7. Cuadro resumen del diseño de la red fotovoltaica MAE .................. 158 6.2.11. CRONOGRAMA DE TRABAJO ........................................................ 160 6.2.12. CARACTERISTICAS DE PUNTO DE RED ...................................... 160 6.2.13. PRUEBAS DE OPERACIÒN ............................................................. 162 6.2.13.1. Resultados de la operación del sistema fotovoltaico ....................... 165.

(16) xvi. 6.2.13.2. 6.2.13.3. 6.2.14. 6.2.14.1. 6.2.15. 6.2.15.1. 6.2.15.2. 6.2.15.3. 6.2.15.4. 6.3. 6.4. 6.4.1. 6.4.2. 6.4.3. 6.4.4. 6.5.. Curva de carga de un día típico + energía fotovoltaica sin ingreso de cargas (año 2012) ............................................................................ 169 Curva de carga de un día típico + energía fotovoltaica con ingreso de cargas (año 2014) ............................................................................ 170 COMPARACION DE RUBROS ANUALES DE CONSUMO DE ENERGÍA CON RUBROS CON LA TARIFA REAL SIN SUBSIDIO . 171 Indicadores financieros de la alternativa de instalar el sistema fotovoltaico con el costo real del kWh .............................................. 172 PROGRAMA DE MANTENIMIENTO ................................................ 174 Módulos fotovoltaicos ....................................................................... 174 Inversores ........................................................................................ 175 Estructuras de soporte ..................................................................... 175 Monitoreo de datos .......................................................................... 175 CREACIÓN DEL COMITÉ DE EFICIENCIA ENERGÉTICA DEL MINISTERIO DEL AMBIENTE .......................................................... 176 APLICACIONES ADICIONALES PARA LA EFICIENCIA ENERGÉTICA Y SEGURIDAD DEL EDIFICIO MINISTERIO DEL AMBIENTE ........ 185 RECALIBRACIÓN DE LOS SENSORES DE ILUMINACION ........... 185 RECALIBRACIÓN DEL TIEMPO DE APERTURA DEL MOTOR DEL PARQUEDERO ................................................................................. 187 APLICACIÓN DE SEÑALETICA DE SEGURIDAD DEL EDIFICIO .. 187 INSTALACION DEL BREAKER PRINCIPAL DEL EDICIO MAE ...... 188 RESULTADOS DE LA GESTIÓN ENERGÉTICA APLICADA A LA OPERACIÓN DEL EDIFICIO MINISTERIO DEL AMBIENTE ........... 191. CAPÍTULO VII .................................................................................. 192 7.. CONCLUSIONES Y RECOMENDACIONES ..................... 192. 7.1. 7.2.. CONCLUSIONES .............................................................................. 192 RECOMENDACIONES ..................................................................... 199. BIBLIOGRAFÍA ................................................................................ 203 INDICE DE ANEXOS. .................................................................... 203.

(17) 1. CAPÍTULO I 1. DESCRIPCIÓN Y OBJETIVOS 1.1.. DESCRIPCIÓN. 1.1.1. GESTIÓN ENERGÉTICA. Es la recopilación de medidas planificadas y llevadas a cabo, para conseguir el objetivo de utilizar la mínima cantidad de energía posible; mientras se mantengan los niveles de confort, calidad de vida o nivel de producción ya sea en oficinas, viviendas, empresas, fábricas, etc.. 1.1.2. EFICIENCIA ENERGÉTICA. La eficiencia energética se refiere a la aplicación de diversas medidas, implementación de tecnología y empleo de hábitos culturales que logren consumir menos energía, para realizar la misma tarea.. Este conjunto de acciones permite producir la misma cantidad de iluminación, calor y servicio eléctrico, utilizando menos cantidad de energía, sin reducir confort a los usuarios utiliza técnicas tales como:. •. Uso de fuentes de energías renovables. •. Estudio de técnicas nuevas de optimizar energía. •. Uso de tecnologías eficientes. 1.1.3. AHORRO DE ENERGÍA. Ahorrar energía, es dejar de utilizar o consumir menos energía. Esto puede significar reducir o dejar de realizar determinadas actividades, para evitar el consumo de energía..

(18) 2. 1.1.4. PARA QUÉ SIRVE LA GESTIÓN ENERGÉTICA. La gestión energética contribuye a establecer objetivos a corto, medio y largo plazo encaminados a conseguir la optimización en el uso de los recursos energéticos y lograr:. •. Reducir las emisiones de CO2 en la atmósfera, mejorando la eficiencia en el sistema de energía eléctrica y utilizando fuentes de energía renovable. •. Ahorrar dinero con el uso eficiente de las instalaciones y equipos o adquiriendo mejores equipos. •. Utilizar la energía de forma eficiente y conseguir un ambiente de trabajo más confortable a las necesidades del lugar. 1.1.5. DÓNDE SE REALIZA LA GESTIÓN ENERGÉTICA. El lugar de estudio es cualquier instalación, proceso o sistema que funcionen con energía eléctrica; tales como: industrias, edificios, viviendas y otras que necesiten de una inspección de sus instalaciones, para hacer un uso eficiente de la energía y como consecuencia usarla adecuadamente. 1.1.6. CÓMO SE REALIZA LA GESTIÓN ENERGÉTICA. La metodología de la gestión energética no es única, depende del criterio de quien va a realizarla, pero siempre va ligada a un orden que contempla las siguientes actividades:. •. Visita preliminar y simple inspección. •. Medición, levantamiento y recopilación de datos. •. Evaluación energética de consumos y mediciones. •. Determinación de oportunidades de ahorro. •. Generación de medidas y soluciones a implementarse.

(19) 3. Para conocer las actividades del sistema que afectan el uso y el consumo de energía, detectar oportunidades de mejora en aspectos relacionados con la calidad y seguridad de las instalaciones y alcanzar altos niveles de eficiencia energética es necesario realizar una evaluación energética como parte de la gestión.. 1.1.7. EVALUACIÓN ENERGÉTICA. Una evaluación energética es una inspección, estudio y análisis progresivo, que revela dónde y de qué manera se emplea la energía en las instalaciones de un lugar, proceso o sistema.. 1.1.8. PROBLEMÁTICA AMBIENTAL. El Protocolo de Kioto es un acuerdo internacional sobre el cambio climático, que tiene por objetivo reducir las emisiones de gases entre ellos el dióxido de carbono CO2. En nuestro país están presentes en las termoeléctricas por la quema de combustibles y su impacto es expresado en un factor de emisión de 0,5076 tCO2/MWh1 de la energía consumida. La crisis energética y el calentamiento global son problemas que agobian a la humanidad actualmente, estas razones han reorientado el diseño y uso de las edificaciones, empresas y la industria en la dirección del ahorro de energía y el incremento de la eficiencia energética, así como también en la implementación de energías renovables.. 1. Factor de Emisión de CO2 del Sistema Nacional Interconectado del Ecuador – Informe 2013.

(20) 4. 1.2.. OBJETIVOS. 1.2.1. OBJETIVO PRINCIPAL. Diagnosticar el estado las instalaciones eléctricas, identificar los problemas energéticos y desarrollar un programa de gestión energética aplicada en la operación del edificio, con principios normativos para aprovechamiento y uso de la energía eléctrica; proponiendo soluciones y ejecutando aquellas cuyo impacto genere resultados óptimos que brinden aporte económico, ambiental y social.. 1.2.2. OBJETIVOS ESPECÍFICOS. •. Investigar el estado actual de la demanda, factor de carga, factor de potencia y demás factores técnicos eléctricos del edificio, mediante una evaluación energética, para el análisis del cumplimiento de los límites óptimos.. •. Analizar los aspectos técnicos, económicos, sociales en el sistema que afectan al funcionamiento de los componentes del edificio.. •. Diseñar. un. sistema. eficiente. de. suministro,. que. considere. la. implementación de un sistema de energías renovables como la utilización de un sistema fotovoltaico, sugerir un sistema de control de iluminación horario con luminarias eficientes, supervisión energética, normativas de eficiencia energética y confort. •. Implementar el diseño y realizar pruebas del sistema de autogeneración fotovoltaica.. •. Rediseñar el sistema de iluminación con los diferentes tipos de balastros y reguladores de intensidad luminosa al sistema actual para beneficiar el tipo de funcionamiento.. •. Realizar un estudio de afectación sobre la implementación de sistemas integrados de gestión técnica en edificios.. •. Describir el posible impacto ambiental, adyacente a la implementación de las mejores soluciones del estudio..

(21) 5. 1.3.. ALCANCE. La investigación sobre el estado actual de la demanda, factor de carga y potencia, permitirá determinar la afectación del sistema existente en el consumo de energía eléctrica total del edificio.. Se levantaran mediciones mensuales en la planilla eléctrica para verificar los cambios, todos los resultados se llevarán a un análisis correctivo que encaminarán a la implementación de proyectos y los mismos generen un aporte global como ejemplo al impacto ambiental.. Se. obtendrán. datos. complementarios. que. permitan. plantear. sistemas. sustentables o de aporte a los sistemas actuales, es decir mediciones de radiación solar, intensidad luminosa para su posible implementación práctica. En base al estudio a realizar se plantearán alternativas, tales como método de cogeneración, generación fotovoltaica, así también,. iluminación eficiente,. etiquetado de artefactos eléctricos y computacionales, determinando las ventajas del uso de balastros electrónicos y reguladores de intensidad luminosa en un sistema de iluminación moderno, el sistema de alimentación fotovoltaica y normativa aplicable al uso del edificio. Así también se realizará un análisis económico y técnico con lo cual se seleccionarán las mejores opciones de diseño que se llevaran a cabo.. Se implementará la solución más adecuada técnica, económica y ambiental, a satisfacción del auspiciante y en el menor tiempo de ejecución. Se impulsará el ahorro y la eficiencia energética, así como la utilización de energías renovables, dando como resultado un edificio amigable ecológico y generador de respeto al medio ambiente imponiendo una evolución a la normativa no existente en el país..

(22) 6. JUSTIFICACIÓN. 1.4.. 1.4.1. JUSTIFICACIÓN TEÓRICA En el país existe una tendencia para construir nuevos edificios con estándares de eficiencia energética, así como el mejoramiento de existentes para convertirlos en instalaciones neutrales, es decir disminuir la producción de emisiones de CO2 a través de la optimización del uso de energía eléctrica y la generación de energías renovables que sustituya el uso de la energía convencional que conlleva un porcentaje de impacto ambiental por la operación de las termoeléctricas.. Bajo el cumplimiento del marco legal interno y externo que considera que el sector público sea promotor de actividades y acciones de eficiencia energética, a fin de optimizar el gasto fiscal y reducir el impacto ambiental, estos estudios de gestión energética se convierten en una necesidad. De ahí nace la idea de poner en marcha este trabajo investigativo.. En base a lo antes mencionado el Ministerio del Ambiente, como ente ejemplar de la reducción del impacto ambiental, auspicia y apoya al presente proyecto con el fin de optimizar los recursos energéticos del país. La realización de programas de eficiencia energética en edificios en el estado es insuficiente, por lo que mediante este trabajo se pretende incentivar esta práctica en la operación de todas las edificaciones públicas y privadas.. 1.4.2.. JUSTIFICACIÓN METODOLÓGICA. Al no existir una metodología única se pretende realizar una evaluación energética de las instalaciones eléctricas del lugar de estudio, a través de etapas que recopilen la suficiente información para poder determinar el diagnostico de las mismas y sigue el siguiente orden:. •. Recopilación de datos e información básica de las instalaciones. •. Mediciones de parámetros eléctricos.

(23) 7. •. Análisis técnico de la situación actual de las instalaciones. •. Evaluación de consumos y costos de energía. •. Determinación de la incidencia del consumo de energía. •. Identificación de potenciales de ahorro y optimización de energía. •. Diseño e implementación de soluciones energéticas viables. •. Aplicación de la las soluciones viables y alternativas adicionales. •. Evaluación de las soluciones implementadas y pruebas de operación. 1.5.. MINISTERIO DEL AMBIENTE. El Ministerio del Ambiente fue creado el 4 de Octubre de 1996 mediante Decreto Ejecutivo No. 195 publicado en el Suplemento Registro Oficial No. 40 de 4 de Octubre de 1996 como una entidad técnica, estatal, con personería jurídica de gestión ambiental, patrimonio y recursos naturales, garantizando una relación arMonica entre los ejes económico, social y ambiental que asegure el manejo sostenible de recursos naturales estratégicos para alcanzar el buen vivir.. La sede matriz es en la ciudad de Quito en las calles Madrid No. 1159 y Andalucía (ex Conservatorio de música detrás de la Universidad Politécnica Salesiana).. 1.5.1. MISIÓN Ejercer de forma eficaz y eficiente la rectoría de la gestión ambiental, garantizando una relación arMonica entre los ejes económicos, social, y ambiental que asegure el manejo sostenible de los recursos naturales estratégicos..

(24) 8. 1.5.2. VISIÓN Hacer del Ecuador un país que conserve y use sustentablemente su biodiversidad, mantiene y mejora su calidad ambiental, promoviendo el desarrollo sustentable y la justicia social y reconociendo agua, suelo y aire como recursos naturales estratégicos. 1.5.3. OBJETIVOS ESTRATEGICOS INSTITUCIONALES Los objetivos estratégicos de esta entidad pública:. 1. Conservar y utilizar sustentablemente la biodiversidad, respetando la multiculturalidad y los conocimientos ancestrales. 2. Prevenir la contaminación, mantener y recuperar la calidad ambiental. 3. Mantener y mejorar la cantidad y calidad del agua, manejando sustentablemente las cuencas hidrográficas. 4. Reducir el riesgo ambiental y la vulnerabilidad de los ecosistemas. 5. Integrar sectorial, administrativa y territorialmente la gestión ambiental nacional y local. 6. Administrar y manejar sustentablemente los recursos costeros.. 1.5.4. NORMATIVA LEGAL En la actualidad, el Ministerio del Ambiente gestiona su acción en base de varias leyes como: La Constitución Política de la República del Estado; la Ley Forestal y de Conservación de Áreas Naturales y Vida Silvestre, La ley de Gestión Ambiental, el Texto Unificado de Legislación Secundaria del Ministerio del Ambiente; los Acuerdos Ministeriales internos tales como el No. 131 y el Decreto Ejecutivo Nº 1681 sobre gestión ambiental que se pueden conocer en el Anexo 12..

(25) 9. 1.5.5. ESTRUCTURA ORGÁNICA. PARQUE NACIONAL GALÁPAGOS. DESPACHO MINISTRO/A CONSEJO NACIONAL DE DESARROLLO SUSTENTABLE DIRECCIÓN DE COMUNICACIÓN SOCIAL. DIRECIÓN NACIONAL DE ASESORÍA SUBSECRETARIA DE PLANIFICACIÓN AMBIENTAL DIRECCIÓN DE PLANIFICACIÓN Y POLÍTICAS AMBIENTALES. DIRECCIÓN DE AUDITORIA INTERNA. DIRECCION DE INFORMACION, INVESTIGACION Y EDUCACIÓN AMBIENTAL. DIRECCION DE INVERSION AMBIENTAL, SEGUIMIENTO Y EVALUACION DE PROYECTOS Y COOPERACION NACIONAL.. DESPACHO VICEMINISTRO/A. COORDINACIÒN ADMINISTRATIVA FINANCIERA SECRETARIA GENERAL. DIRECCION FINANCIERA. SUBSECRETARIA DE PATRIMONIO NATURAL. SUBSECRETARIA DE CALIDAD AMBIENTAL. DIRECCION NACIONAL DE BIODIVERSIDAD. DIRECCION NACIONAL FORESTAL. UNIDAD DE AREAS PROTEGIDAS. UNIDAD DE NORMATIVA FORESTAL. UNIDAD DE VIDA SILVESTRE Y ECOSISTEMAS FRAGILES. UNIDAD DE ADMINISTRACION Y CONTROL FORESTAL. DIRECCION REGIONALES PROVINCIALES. DIRECCION DE RECURSOS HUMANOS. DIRECCION ADMINISTRATIVA. DIRECCION NACIONAL DE LA PREVENCION DE LA CONTAMINACION AMBIENTAL UNIDAD DE ACREDITACION. UNIDAD DE LICENCIAMIENTO, SEGUIMIENTO Y AUDITORIAS AMBIENTALES. UNIDAD DE PRODUCCION Y CONSUMO SUSTENTABLE. SUBSECRETARIA DE CAMBIO CLIMATICO. DIRECCION NACIONAL DE CONTROL AMBIENTAL. UNIDAD DE PRODUCTOS DESECHOS PELIGROSOS Y NO PELIGROSOS. UNIDAD DE CALIDAD DE LOS RECURSOS NATURALES. DIRECCION NACIONAL DE MITIGACION Y ADAPTACION AL CAMBIO CLIMATICO UNIDAD DE MITIGACION AL CAMBIO CLIMATICO UNIDAD DE ADAPTACION AL CAMBIO CLIMATICO. Figura 1.1: Estructura Orgánica del Ministerio del Ambiente Fuente: Dirección de Talento Humano – MAE. DIRECCION TECNOLOGICA. SUBSECRETARIA DE GESTION MARINA Y COSTERA DIRECCION NACIONAL DE SERVICIOS AMBIENTALES Y HERRAMIENTAS PARA LA CONSERVACION. UNIDAD DE SERVICIOS AMBIENTALES Y HERRAMIENTAS PARA LA CONSERVACION.

(26) 10. CAPÍTULO II 2. DIAGNÓSTICO Y ANÁLISIS DE SITUACIÓN DE LAS INSTALACIONES ELÉCTRICAS 2.1.. ANTECEDENTES. Figura 2.1: Edificio del Ministerio del Ambiente – Planta Central Fuente: Elaboración Propia. Para el presente proyecto, se define como lugar de estudio al Edificio Planta Central, del Ministerio del Ambiente del Ecuador (MAE), que se encuentra ubicado en la provincia de Pichincha, en el centro norte del Distrito Metropolitano de Quito en las calles Madrid Y Andalucía Nro. 1159.. La infraestructura del edificio consta de diez pisos distribuidos de la siguiente manera: Subsuelo(SS)-Parqueadero, Oficinas desde Planta Baja(PB), Primer Piso(P1), Segundo Piso(P2), Tercer Piso(P3), Cuarto Piso(P4), Quinto Piso(P5), Sexto Piso(P6), Séptimo Piso(P7) y Planta Alta o Terraza(PA)..

(27) 11. Antes de la existencia del edificio, funcionaba el conservatorio de la música, pero el espacio fue solicitado para la creación del Ministerio del Ambiente y se derrumbó las antiguas instalaciones de tres pisos y se decide construir un edificio que empezó a funcionar en marzo del 2011, con instalaciones totalmente nuevas de tipo administrativo consta cerca de 300 puestos de trabajo en oficinas, con tendencia al ahorro de energía, sin embargo se presentaron muchas observaciones que se darán a conocer más adelante.. La energía es suministrada de la S/E La Floresta 12 a través del primario A, a nivel en media tensión de 6,3kV, del cual es energizado el transformador trifásico No. 166708 de 200kVA, mismo que transforma a un voltaje de trabajo del secundario de 210/121V y está ubicado en la cámara de transformación del subsuelo del edificio.. Figura 2.2: Ubicación Geográfica del MAE según PIA EEQ Fuente: Elaboración Propia. Del secundario del transformador, la red se conecta a un breaker principal tripolar de 630 A; existe una transferencia de energía tanto al generador de emergencia de 225kVA como al tablero de distribución principal, mismo que se alimenta al tablero regulado del UPS (Sistema de Alimentación Ininterrumpida), para luego.

(28) 12. ser distribuido la energía en todo el edificio a través de subtableros de tomacorrientes no regulados (blancos), tomacorrientes regulados (naranjas) e iluminación ubicados en cada piso. Esto se puede visualizar claramente en el Anexo No. 1.. 2.2.. SISTEMA ELÉCTRICO EXISTENTE. Del secundario del transformador existe un tablero de transferencia de donde se comparte la red de energía regulada (UPS) al grupo de emergencia de 80kVAs y la energía no regulada (Red Normal) al tablero principal de distribución que se observa Figura 2.3, después se distribuye la energía a todos los pisos a través de subtableros de energía regulada (tomacorrientes naranjas) y energía no regulada (tomacorrientes blancos.. Figura 2.3: Cuarto de distribución de energía Fuente: Elaboración Propia. En las instalaciones del edificio existe:. •. Un sistema eléctrico de media tensión 6,3kV, del cual es energizado el transformador trifásico INATRA No. 166708 de 200kVA, el cual transforma a un voltaje de trabajo del secundario de 210/121V y está ubicado en la cámara de transformación del subsuelo del edificio y se observa en la Figura 2.4..

(29) 13. Figura 2.4: Transformador del edificio MAE Fuente: Elaboración Propia Los datos de placa del transformador se especifican en la Tabla 2.1. Tabla 2.1: Datos de placa del transformador MARCA Potencial Nominal(kVA) Tensión primario(kV) Número de Fases Corriente del Primario(A) Tensión de CC (%) Vff (V): Aceite. •. DATOS DE PLACA DEL TRANSFORMADOR INATRA NUMERO 6000 NORMA Nivel de 200 Año 2010 Aislamiento(kV) Tensión 6 210 Conexión secundario(V) Frecuencia Clase de 3 60 nominal(Hz) aislamiento Corriente del Refrigeración 19,25 549,86 Secundario(A) Corriente de 3,12 Duración C.C.S. Cortocircuito(kA) 210 Vfn (V): 121 Altitud M Temperatura Mineral 30 Peso Total(kgf) Ambiente(ºC). ANSI 95. AO ONAM 2 3000 350. El Grupo electrógeno del MAE es un generador trifásico de energía STAMFORT de 225kVA, se utiliza como alternativa de suministro de energía eléctrica, cuando la red principal de abastecimiento eléctrico no está disponible y está ubicado en el cuarto de distribución principal y se observa en la Figura 2.5..

(30) 14. Figura 2.5: Generador del edificio MAE Fuente: Elaboración Propia. Los datos de placa del generador se especifican en la Tabla 2.2.. Tabla 2.2: Datos de placa del generador DATOS DE PLACA DEL GENERADOR MARCA STAMFORT MODELO UCI274G1L 61D Potencial real (kW) 180 Potencia Aparente (kVA) 225 Frecuencia Nominal (Hz) 60 Velocidad Angular (rmp) 1800 Voltaje Nominal (V) 440 Numero de fases 3 Corriente Nominal(A) 295 Factor de Potencia 0,8 Modo Stand By Incremento de Temperatura 125 Temperatura de Trabajo 40. •. El Sistema de Energía Ininterrumpida UPS del MAE es de 80kVA de la Figura 2.6, ubicado en el cuarto de distribución principal es un dispositivo que provee y mantiene energía eléctrica de respaldo en caso de interrupciones eléctricas o eventualidades en la línea o acometida al cuarto de servidores y algunos los circuitos de energía no regulada en todos los pisos..

(31) 15. Figura 2.6: Generador del edificio MAE Fuente: Elaboración Propia. Los datos de placa del UPS se especifican en la Tabla 2.3.. Tabla 2.3: Datos de placa del generador POTENCIA MÁXIMA DE SALIDA KVA. DATOS DE PLACA DEL UPS 10 * 20 * 30 40 50. FACTOR DE POTENCIA DE SALIDA POTENCIA NOMINAL DE SALIDA (KW) PESO W / O BATTERIES (LBS) VOLTAJE DE ENTRADA (VAC) RANGO DE VOLTAJE DE ENTRADA FRECUENCIA DE ENTRADA FACTOR DE POTENCIA DE ENTRADA VOLTAJE DE SALIDA (SINUSOIDAL) (VAC). 2.3.. 80. 100. 120. 150. 1489. 1929. 2006. 2160. 0.8 64 735. 736. 970. 1147. 1257. 480V, 3 FASES, 4 HILOS W / TIERRA (CONEXIÓN A TIERRA EN ESTRELLA) -20% A 15% (SIN DESCARGA DE LA BATERÍA) 60HZ + / -10% 0.8 PF (0,93 CON FILTRO DE ENTRADA) (0,93 CON EL QUINTO FILTRO) 480V, 3 FASES, 4 HILOS W / TIERRA. LEVANTAMIENTO DE CARGAS EN EL MINISTERIO DEL AMBIENTE. Se realizó un recorrido de los diez pisos que está compuesto, desde el subsuelo hasta la terraza se levantó carga mediante la toma de datos de todas las placas y etiquetas visibles; en otros casos se utilizó la pinza amperimétrica y se midió la corriente que fluye a través de los equipos con placas ilegibles y con el valor.

(32) 16. medido del voltaje y el factor de potencia se logró obtener la estimación de la energía que estaría consumiendo dicha carga. En el Anexo No. 2 se encuentran los planos con la ubicación de los equipos, mientras que en el Anexo No. 3 se observa los planos la distribución de luminarias por piso y en el Anexo No. 5 se detallan las tablas de potencia instalada.. 2.4.. TIPOS DE CARGAS UTILIZADAS EN EL EDIFICIO MAE. El lugar de estudio es una institución pública que está compuesto de oficinas, parqueadero, terraza, baños, cafeterías y bodegas pequeñas, por lo que las cargas que se utilizan se dividen en cuatro grupos de iluminación, alta, media y baja potencia.. En la tabla 2.4 se detalla el tipo de cargas utilizadas en el edificio.. Tabla 2.4: Tipos de carga utilizada en el edificio MAE. POTENCIA MEDIA. GRUPO. DESCRIPCIÓN. CAFETERA CALCULADORA CARGADOR DE BATERIAS DE CAMARAS CARGADOR DE CELULAR CARGADOR DE RADIO MOTOROLA CPU DETECTOR DE METALES DISPENSADOR DE AGUA EQUIPO CONTROL DE SONIDO IMPRESORA IMPRESORA DE HORAS LCD LICUADORA MICROONDAS MONITOR NEVERA PANTALLA DE AVISOS PARLANTES PLOTTER PORTATIL PUERTA DE INGRESO RADIO RADIO RELOJ REFRIGERADORA RELOJ BIOMÉTRICO SCANNER. POTENCIA NOMINAL DE CANTIDAD C/UNIDAD (W). 1710 17 25 3,1 5 200 300 550 150 200 10 76 600 950 73 100 80 3 200 90 30 120 5 280 75 35. 11 15 3 47 4 162 1 8 1 41 1 5 1 8 170 1 1 41 3 114 1 20 1 1 2 4. POTENCIA TOTAL INSTALADA (kW). 18,810 0,125 0,075 0,146 0,020 32,400 0,300 4,400 0,150 8,200 0,010 0,380 0,600 7,600 12,410 0,100 0,080 0,123 0,600 10,260 0,030 2,400 0,005 0,280 0,150 0,140.

(33) BAJA POTENCIA. ALTA POTENCIA. ILUMINACIÓN. 17. SWITCH TELEVISOR VENTILADOR. 98 220 100. 16 7 2. 1,568 1,540 0,200. LAMPARA FLUORESCENTE COMPACTA 2X20W. 40. 469. 18,76. 10 400 175 100 0,45 40 64 51 4000 4900 4900 2250 559,5 5600 15000 2080 500 3 1,44 1,2 0,192 6 0,3. 52 1 7 2 138 26 56 400 3 1 2 2 2 1 2 1 1 18 20 44 164 51 18. 0,520 0,400 1,225 0,200 0,062 1,040 3,584 20,400 12,000 4,900 9,800 4,500 1,119 5,600 30,000 2,080 0,500 0,054 0,029 0,053 0,031 0,306 0,005 220,40. LUMINARIA 10W REFLECTORES DE HALOGENO REFLECTORES DE LUZ DE COLORES REFLECTORES DE TERRAZA SENSOR DE MOVIMIENTO TUBO FLOURESCENTE 2X20 W TUBO FLOURESCENTE 2X32 W TUBO FLOURESCENTE 3X17 W BOMBA DE AGUA CONDENSADORA- EVAPORADORA SV CONDENSADORA- EVAPORADORA VG AIRE ACONDICIONADO DE PRECISIÓN DTIC CONDENSADORA DTIC MOTOR ASCENSOR MINISTRA MOTOR ASCENSOR NORMAL DATA CENTER(SERVIDORES) PUERTA PARQUEADERO ALARMAS CAMARAS DE SEGURIDAD CONTROL DE PROXIMIDAD DETECTOR DE HUMO LAMPARAS DE EMERGENCIA REPETIDORA DE SEÑAL. POTENCIA TOTAL INSTALADA DEL EDIFICIO (kW). 2.5.. CARGAS REPRESENTATIVAS EN CONSÚMO DE ENERGÍA. El tiempo de utilización de casi todas las cargas del edificio es muy parecido, sin embargo en la tabla detallada a continuación se describe las características de los equipos más representativos en consumo de energía:. Tabla 2.5: Características de las cargas representativas utilizadas en el edificio TIPO DE CARGA CAFETERA 1710W CPU 200W DETECTOR DE METALES 300W DISPENSADOR DE AGUA 550W IMPRESORA 200W. DESCRIPCIÓN Cafetera de 1710W, marca WEST BEND, usada dos veces al día. Unidad Central de Proceso de 200W, marca Hp dx2400 es ocupada las 8 horas diarias, son equipos antiguos. Detector de metales de 300W marca Garret pd6500i dx2400 es ocupada para retener los objetos de metal. Dispensador de 550W marca CULLIGAN, son equipos nuevos que reciben mantenimiento cada mes. Impresora Multifunción de 200W, marca Hp CP3525dn es ocupada las 8 horas diarias.. MONITOR 73W. Monitor de 73W, marca Hp L1710 es ocupada las 8 horas diarias.. PORTATIL 90W. Laptop de 90W, marca DELL, con etiquetado Energy Star.. PUERTA DE INGRESO 30W. Puerta de Ingreso con sensor de presencia de 30W es ocupada las 8 horas diarias.

(34) 18. REFRIGERADORA 350W. Refrigerador ELECTROLUX de 350W utilizado las 24 horas del día.. SERVIDOR 7850W. Servidor de 7850W, marca DELL, utilizado las 24 horas del día.. SWITCH 98W. Switch de 98W (16), marca HP 3500YL-48G, utilizado las 24 horas del día, sirven para red de voz y datos ofrecen seguridad y confiabilidad.. LAMPARA F C 2X20 W. Lámpara ahorradora de 2x20W de 5000horas y 1500 lúmenes.. REFLECTORES DE HALOGENO 400W REFLECTORES DE TERRAZA 100W. Reflectores de 400W de 1000horas y 1800 lúmenes. Son utilizados en la entrada del edificio. Reflectores de 100W de 1000horas y 1600 lúmenes. son utilizados en la terraza del edificio Luminaria uso dos tubos T8 de 2x20W de 5000horas y 1800 lúmenes. Luminaria uso dos tubos T10 de 2x32W de 5000horas y 1800 lúmenes. Luminaria uso dos tubos T6 de 3x17W de 5000horas y 1800 lúmenes. Bomba de 4000W (3), marca GRUNDFOS 85d05413, están calibradas para un nivel de presión mínimo de 40psi. Funcionan de forma alterna hasta llegar a los 80 psi, ocurre cada señal de necesidad de agua. Condensadora de 4900W (1) marca TGM que brinda la ventilación de la Sala Verde. Condensadora de 4900W (2) marca TGM que brinda el aire frío en el cuarto de servidores. Condensadoras (2) de 559,5W marca EMERSON- LIEBERT de 36000BTU/h que brinda el aire frío en el cuarto de servidores. Aire de 2250W marca LIEBERT CRV que brinda las condiciones de humedad de aire para el cuarto de servidores. Motor de ascensor para clientes internos y externos de 15000W (2) marca Mitsubishi SB-JF que va desde el subsuelo hasta el 7mo piso. Motores de ascensores de 5600W (1) de uso exclusivo del despacho y vice despacho Ministerial marca Mitsubishi SB-JF que va desde el subsuelo hasta el 7mo piso. Motores de la puerta del parqueadero de 500W marca Mitsubishi.. TUBO FLOURESCENTE 2X20 W TUBO FLOURESCENTE 2X32 W TUBO FLOURESCENTE 3X17 W. BOMBA DE AGUA 4000W. CONDENSADORA SV 4900W CONDENSADORAS VG 4900W CONDENSADORAS DTIC 559,5W AIRE ACONDICIONADO DE PRESICIÒN DTIC 2250W MOTORES ASCENSOR NORMAL 15000W MOTOR ASCENSOR MINISTRA 5600W PUERTA PARQUEADERO 500W. 2.6.. POTENCIA INSTALADA EN EL EDIFICIO MAE. La potencia total instalada se determina a través del levantamiento de carga en todos los equipos que consumen energía, mismos que se especifican en la Tabla 2.6.. Tabla 2.6: Potencia instalada por grupo POTENCIA INSTALADA POR GRUPO ITEM GRUPO POTENCIA(kW) 70,50 1 ALTA POTENCIA 103,23 2 MEDIA POTENCIA 0,48 3 BAJA POTENCIA 46,19 4 ILUMINACIÓN 220,40 TOTAL DE POTENCIA INSTALADA (kW). PORCENTAJE 31,99 46,84 0,22 20,96 100,00.

(35) 19. BAJA POTENCIA 0.22%. Figura 2.7: Porcentaje de Potencia instalada por grupo Fuente: Elaboración Propia. En la Figura 2.7 se detalla la distribución de la carga en cada grupo, donde la mayor parte del porcentaje del 46,84% es representado por la carga de media potencia, lógicamente porque la mayoría de equipos son de oficina, cocina y otros que ocupan diariamente los funcionarios, seguido por los equipos de alta potencia con un 31,99%, iluminación del 20,96% y 0,22% de baja potencia. 2.6.1. CARGAS DE ALTA POTENCIA El edificio MAE cuenta con equipos de alta potencia para ingreso de vehículos, bombeo de agua, movilización de personal, ventilación, condiciones óptimas de temperatura y humedad para servidores, equipos que operan a voltajes de 210 V mismos que se detallan en la Tabla 2.7. Tabla 2.7: Carga instalada de alta potencia TIPO DE CARGA. MOTOR ASCENSOR NORMAL BOMBA DE AGUA MOTOR ASCENSOR MINISTRA CONDENSADORA- EVAPORADORA SV CONDENSADORA- EVAPORADORA VG AIRE ACONDICIONADO DE PRECISIÓN DTIC CONDENSADORA DTIC PUERTA PARQUEADERO DATA CENTER(PDU Y RACK) TOTAL. POTENCI A UNITARIA (W). 15000 4000 5600 4900 4900 2250 559,5 500 2080. CANTIDAD. POTENCIA INSTALADA POR TIPO DE MOTOR (kW). % RESPECTO DE LA CANTIDAD TOTAL. 2 3 1 2 1 2 2 1 1 15. 30,00 12,00 5,60 9,80 4,90 4,50 1,12 0,50 2,08 70,50. 42,55 17,02 7,94 13,90 6,95 6,38 1,59 0,71 2,95 100. TOTAL DE CARGA INSTALADA DE ALTA POTENCIA(kW). 70,50.

(36) 20. Figura 2.8: Tipo de cargas de alta potencia Fuente: Elaboración Propia. Las cargas de alta potencia representan un valor considerable respecto al valor total de la potencia instalada, aunque son pocas tienen altos valores de potencia. En la Figura 2.8 se observa a los motores más grandes que son los ascensores MITSUBISHI de 15kW, mismos que operan continuamente desde las 8am hasta las 6pm ubicados en el cuarto de máquinas en la terraza los cuales se da a conocer en la Figura 2.9.. Figura 2.9: Motores de Ascensores de 15kW Fuente: Elaboración Propia.

(37) 21. 2.6.2. CARGAS DE MEDIA POTENCIA El Ministerio cuenta con equipos de media potencia para computación, impresión, escaneo, copiado, aparatos de cocina; mismos que se especifican en la Tabla 2.8 y operan a 121 V. Tabla 2.8: Carga instalada de media potencia. TIPO DE CARGA CAFETERA CALCULADORA CARGADOR DE BATERIAS DE CAMARAS CARGADOR DE CELULAR CARGADOR DE RADIO MOTOROLA CPU DETECTOR DE METALES DISPENSADOR DE AGUA EQUIPO CONTROL DE SONIDO IMPRESORA IMPRESORA DE HORAS LCD LICUADORA MICROONDAS MONITOR NEVERA PANTALLA DE AVISOS PARLANTES PLOTTER PORTATIL PUERTA DE INGRESO RADIO RADIO RELOJ REFRIGERADORA RELOJ BIOMÉTRICO SCANNER SWITCH TELEVISOR VENTILADOR TOTAL. POTENCIA UNITARIA (W). 1710 17 25 3,1 5 200 300 550 150 200 10 76 600 950 73 100 80 3 200 90 30 120 5 280 75 35 98 220 100. TOTAL DE CARGA INSTALADA DE MEDIA POTENCIA (kW). CANTIDAD. POTENCIA INSTALADA POR TIPO DE EQUIPO (kW). % RESPECTO DE LA CANTIDAD TOTAL. 11 15 3 47 4 162 1 8 1 41 1 5 1 8 170 1 1 41 3 114 1 20 1 1 2 4 16 7 2 692. 18,81 0,26 0,08 0,15 0,02 32,40 0,30 4,40 0,15 8,20 0,01 0,38 0,60 7,60 12,41 0,10 0,08 0,12 0,60 10,26 0,03 2,40 0,01 0,28 0,15 0,14 1,57 1,54 0,20 103,23. 18,22 0,25 0,07 0,14 0,02 31,39 0,29 4,26 0,15 7,94 0,01 0,37 0,58 7,36 12,02 0,10 0,08 0,12 0,58 9,94 0,03 2,32 0,00 0,27 0,15 0,14 1,52 1,49 0,19 100,00. 103,23. En la Figura 2.10 es notable que las cargas de media potencia representan la mayor cantidad de equipos existentes en el edificio y representan el más alto valor.

(38) 22. respecto del valor total de la potencia instalada. La carga de media potencia instalada es de 103,23kW. Debido a la cantidad que funciona continuamente en el día desde las 08:00 hasta las 17:00, ubicadas en el todos los pisos, los equipos de media potencia que más representan consumo son las impresoras de 200 W, las computadoras de escritorio conformado por monitor de 73 W con CPU 200 W, cafetera de 1710 W y las portátiles de 90 W.. Figura 2.10: Tipo de cargas de media potencia Fuente: Elaboración Propia.

(39) 23. En la Tabla 2.9 se describe la carga de media potencia distribuida en cada piso que corresponde a equipos de oficina, cocina y otros. Tabla 2.9: Carga instalada de media potencia por piso PISO. CARGA INSTALADA DE POTENCIA MEDIA POR PISO(kW). PLANTA BAJA1 PISO PISO 2 PISO 3 PISO 4 PISO5 PISO 6 PISO 7 TOTAL. 7,39 14,42 12,63 10,33 12,86 14,69 20,68 10,23 103,23. Figura 2.11: Cargas de media potencia por piso Fuente: Elaboración Propia Se puede observar en la Figura 2.11, que el piso que más cargas de media potencia contiene son: el Sexto Piso con 20,68 kW, seguido del Quinto Piso con 14,69 kW y el Primer Piso con 14,42 kW. 2.6.3. CARGAS DE BAJA POTENCIA Las cargas de baja potencia son aquellas que trabajan con circuitos electrónicos de control o señales de pulsos; son de corrientes débiles y controlar equipos que brindan servicios como apertura de puertas, seguridad y emergencia. Los mismos se detallan en la Tabla 2.10..

(40) 24. Tabla 2.10: Carga instalada de baja potencia POTENCIA UNITARIA (W). TIPO DE CARGA. CANTIDAD. POTENCIA INSTALADA POR TIPO DE EQUIPO (kW). % RESPECTO DE LA CANTIDAD TOTAL. 0,306 0,054 0,053 0,031 0,029 0,005 0,4785. 63,95 11,29 11,03 6,58 6,02 1,13 100. LAMPARAS DE EMERGENCIA 6 51 ALARMAS 3 18 CONTROL DE PROXIMIDAD 1,2 44 DETECTOR DE HUMO 0,192 164 CAMARAS DE SEGURIDAD 1,44 20 REPETIDORA DE SEÑAL 0,3 18 TOTAL 315 TOTAL DE CARGA DE BAJA POTENCIA(kW). 0,478. Figura 2.12: Tipo de cargas de baja potencia Fuente: Elaboración Propia El edificio MAE es un inmueble nuevo, que tiene automatizado algunos sistemas como el de las lámparas de emergencia que se observa en la Figura 2.12, representado por el 63,95%, seguido de un sistema de seguridad de alarmas y control de proximidad con un 11,29% y 11,03% respectivamente del total de la electronica de potencia instalada. 2.6.4. ILUMINACIÓN En la Tabla 2.11 se observa los distintos tipos de luminarias que suman 1013 luminarias y 46,99kW de carga de iluminación instalada..

(41) 25. Tabla 2.11: Carga instalada del sistema de iluminación TIPO DE CARGA. POTENCIA (W). CANTIDAD. POTENCIA INSTALADA POR TIPO DE LUMINARIA (kW). % RESPECTO A LA POTENCIA INSTALADA. 20,4 18,76 3,58 1,23 1,04 0,52 0,4 0,2 0,062 46,19. 44,17 40,61 7,76 2,65 2,25 1,13 0,87 0,43 0,13 100. TUBO FLOURESCENTE 3X17 W 51 400 LAMPARA FLUORESCENTE COMPACTA 40 469 TUBO 64 56 2X20 WFLOURESCENTE 2X32 W REFLECTORES DE LUZ DE COLORES 175 7 TUBO FLOURESCENTE 2X20 W 40 26 LUMINARIA 10 W 10 52 REFLECTORES DE HALOGENO 400 1 REFLECTORES DE TERRAZA 100 2 SENSOR DE MOVIMIENTO 0,45 138 TOTALES 1013 POTENCIA TOTAL INSTALADA EN ILUMINACIÓN (kW). 46,19. Figura 2.13: Tipo de cargas de iluminación Fuente: Elaboración Propia En la Figura 2.13 se observa claramente que el mayor porcentaje de la potencia total instalada en iluminación es de los tubos fluorescentes 3x17 W con el 20,4 kW seguido de 18,76 kW de las lámparas LFC y los tubos T8 de 2x32 W con un 3,58 kW luminarias que forman parte de oficinas, baños, bodegas, salas de reuniones, etc. Mientras que en la Tabla 2.12 se conoce la carga instalada en iluminación de cada piso..

(42) 26. Tabla 2.12: Carga instalada de iluminación por piso NUMERO DE PISO PLANTA ALTA PISO 7 PISO 6 PISO 5 PISO 4 PISO 3 PISO 2 PISO 1 PLANTA BAJA SUBSUELO TOTAL. POTENCIA INSTALADA POR PISO (kW) 0,86 5,38 5,55 4,97 5,01 4,70 2,42 6,66 7,21 3,43 46,19. % DE POTENCIA INSTALADA DE ILUMINACIÓN POR PISO 1,87 11,64 12,01 10,76 10,86 10,18 5,23 14,41 15,60 7,44 100,00. Figura 2.14: Carga de iluminación por piso Fuente: Elaboración Propia En la Figura 2.14 se observa que la planta baja al tener una estructura diferente a los demás pisos, contiene sala de recepción a clientes internos/externos, oficinas y biblioteca, incluye en su diseño mayor cantidad de luminarias y representa el 15,60% de la potencia total instalada en iluminación, seguido del primer piso con 14,41% y el sexto piso con 12,01%..

(43) 27. 2.7.. CONSUMO Y DEMANDA DE ENERGÍA EN EL EDIFICIO MAE. 2.7.1. HORAS DE CONSUMO Los diferentes grupos de cargas operan casi al mismo tiempo, por ser un edificio público se mantiene un horario regular de lunes a viernes de 8:00 a 17:00 en los que se refiere al personal de proyectos y planta central, también está el personal de seguridad que labora las 24 horas al día de lunes a domingo, el personal de limpieza que opera de 6:00 a 15:00; especificados en las tablas de consumo, los consumos de fines de semana y después de la jornada se tomaran como casos especiales.. 2.7.2. ENERGÍA DE UN DIA TIPICO ENTRE SEMANA Gracias al levantamiento de datos de consumo de energía en las instalaciones, se observa el uso de las cargas en un día normal laborable y se calcula un consumo aproximado de energía eléctrica del edificio denominada energía levantada. Se recopilaron datos de consumo de energía en el analizador industrial y se observa el comportamiento real durante una semana completa y se la denomina energía medida. En el Anexo No. 7 se detallan todas las tablas utilizadas para determinar el consumo de energía en un día típico. En la Tabla 2.13 se puede observar la utilización de las cargas de un día típico entre semana y de un día de fin de semana: Tabla 2.13: Consumo de energía un día típico y un día de fin de semana. POTENCIA MEDIA. PISO. DESCRIPCIÓN. CAFETERA CALCULADORA CARGADOR DE BATERIAS DE CAMARAS CARGADOR DE CELULAR CARGADOR DE RADIO MOTOROLA CPU DETECTOR DE METALES DISPENSADOR DE AGUA EQUIPO CONTROL DE SONIDO IMPRESORA. kWh/día típico POR TIPO DE CARGA. kWh/día fin de semana POR TIPO DE CARGA. % RESPECTO DEL TOTAL de kWh/día típico. % RESPECTO DEL TOTAL de kWh/día fin de semana. 15,39 0,425 0,125 0,260 0,03 206,4 2,4 17,6 0,3 50,6. 10,26 0,170 0,075 0,019 0,010 33,60 1,20 4,68 0,15 12,60. 1,381 0,038 0,011 0,023 0,003 18,522 0,215 1,579 0,027 4,541. 1,810 0,030 0,013 0,003 0,002 5,928 0,212 0,825 0,026 2,223.

(44) BAJA POTENCIA. ALTA POTENCIA. ILUMINACIÓN. 28. IMPRESORA DE HORAS LCD LICUADORA MICROONDAS MONITOR NEVERA PANTALLA DE AVISOS PARLANTES PLOTTER PORTATIL PUERTA DE INGRESO RADIO RADIO RELOJ REFRIGERADORA RELOJ BIOMÉTRICO SCANNER SWITCH TELEVISOR VENTILADOR LAMPARA FLUORESCENTE COMPACTA 2X20 W LUMINARIA 10W REFLECTORES DE HALOGENO REFLECTORES DE LUZ DE COLORES REFLECTORES DE TERRAZA SENSOR DE MOVIMIENTO TUBO FLOURESCENTE 2X20 W TUBO FLOURESCENTE 2X32 W TUBO FLOURESCENTE 3X17 W BOMBA DE AGUA CONDENSADORA- EVAPORADORA SV CONDENSADORA- EVAPORADORA VG AIRE ACONDICIONADO DE PRECISIÓN DTIC CONDENSADORA DTIC MOTOR ASCENSOR MINISTRA MOTOR ASCENSOR NORMAL DATA CENTER(SERVIDORES) PUERTA PARQUEADERO ALARMA CAMARAS DE SEGURIDAD CONTROL DE PROXIMIDAD DETECTOR DE HUMO LAMPARAS DE EMERGENCIA REPETIDORA DE SEÑAL. CONSUMO DE ENERGÍA TOTAL DEL EDIFICIO (kWh/día). 0,02 3,04 0,6 6,65 74,17 2,4 0,08 0,38 1 70,56 0,24 4,44 0,01 6,72 1,2 0,14 37,63 1,32 0,2 95,24 2,44 2,8 4,9 0,8 0,43 5,12 19,33 118,17 36 9,8 19,6 108 13,43 0,84 120 49,92 1,5 0,102 0,69 0,101 0,054 0,66 0,13 1114,3 8. 0,00 0,152 0,60 3,33 11,10 2,40 0,00 0,012 0,60 12,78 0,06 0,12 0,005 6,72 0,60 0,14 37,63 0,99 0,10 47,40 0,68 3,20 9,80 0,80 0,15 2,72 6,02 52,38 24,00 4,90 9,80 108,0 13,43 0,84 90,00 49,92 1 0,096 0,69 0,094 0,05 0,63 0,13. 0,002 0,273 0,054 0,597 6,656 0,215 0,007 0,034 0,090 6,332 0,022 0,398 0,001 0,603 0,108 0,013 3,377 0,118 0,018 8,546 0,219 0,251 0,440 0,072 0,038 0,459 1,734 10,604 3,230 0,879 1,759 9,691 1,205 0,075 10,768 4,480 0,135 0,009 0,062 0,009 0,005 0,059 0,012. 0,000 0,027 0,106 0,587 1,958 0,423 0,000 0,002 0,106 2,255 0,011 0,021 0,001 1,186 0,106 0,025 6,639 0,175 0,018 8,363 0,120 0,565 1,729 0,141 0,026 0,480 1,061 9,241 4,234 0,864 1,729 19,054 2,369 0,148 15,878 8,807 0,176 0,017 0,122 0,017 0,009 0,111 0,023. 566,81. 100. 100. En un día típico entre semana el promedio de consumo de energía es 1114,38 kWh, donde el 71,12% del total es representado por el uso del aire acondicionado de precisión del data center, computadoras, tubos fluorescentes de 3x17W, 2x20W y los ascensores,siendo los consumos más considerables diarios del edificio..
