Módulos adaptables para la industria y el trabajador minero Un nuevo espacio prefabricado adaptable al ciclo minero y sus necesidades programáticas variables

Texto completo

(1)Pontificia Universidad Católica de Chile Facultad de Arquitectura, Diseño y Estudios Urbanos Escuela de Arquitectura. Módulos adaptables para la industria y el trabajador minero Un nuevo espacio prefabricado adaptable al ciclo minero y sus necesidades programáticas variables Ignacio Pérez Testart. Tesis presentada a la Facultad de Arquitectura, Diseño y Estudios Urbanos de la Pontificia Universidad Católica de Chile para optar al título profesional de Arquitecto y al grado de Magister en Arquitectura Sustentable y Energía. Profesores Guía Felipe Encinas Javier del Río Ayudante Christiane Delucchi. 31 de Enero 2019 Santiago de Chile.

(2) 0. Abstract. cambiar su programa y configuración en las distintas etapas del proyecto, según la industria y cada campamento lo requiera, con el fin de extender. La industria minera en Chile, una de las principales actividades. su ciclo de vida pensando también en su uso después de la minería.. económicas del país, ha ido mejorando y modernizando sus procesos extractivos en el tiempo, a la par que los estándares de construcción y. Palabras Clave: Campamento Minero, Prefabricación, Construcción. calidad de vida en las faenas se han vuelto cada vez más exigentes.. Modular, Ciclo Minero, Adaptabilidad, Espacios Multifuncionales.. Dados los lugares de difícil acceso donde generalmente se emplazan las compañías mineras, y por los requisitos propios de la industria, se ha optado por la prefabricación como método constructivo principal para los campamentos mineros, donde las soluciones modulares han sido las más utilizadas y comercializadas. Gran parte de los módulos construidos corresponden a vivienda para el trabajador minero, la cual ha sido ampliamente estudiada y probada en función de la habitabilidad y transporte, sin embargo, poco se ha proyectado de qué hacer con ellos una vez que termina la etapa para la que fueron construidos, quedando parcial o totalmente abandonados por prolongados periodos hasta su disposición final. En la mayoría de los casos, se opta por construir un campamento nuevo para cada fase del proyecto minero, ya que, al tratarse cada etapa de especialidades distintas, y estando distantes en el tiempo en ocasiones, no se toma en cuenta el proceso como un total, si no que se hace cada campamento de manera individual. La propuesta planteada en la tesis ofrece una tipología transversal para el ciclo minero, a través de un módulo adaptable que permite 2.

(3) Índice. 4.. Propuesta adaptable a las distintas etapas mineras....................45 4.1 Campamento de Prospección Avanzada...........................46. 0.. Abstract..................................................................................02. 4.2 Campamento de Exploración............................................51 4.3 Campamento de Construcción....................,.....................61. 1.. Introducción.............................................................................04. 4.4 Campamento de Operaciones..........................................71. 1.1 Formulación del Problema.................................................04. 4.5 Uso después de la minería................................................81. 1.2 Formulación de la Investigación.........................................08 . 1.2.1 Pregunta de Investigación.......................................08. . 1.2.2 Hipótesis...............................................................08. . 1.2.3 Objetivo General....................................................09. . 1.2.4 Objetivos Específicos.............................................09. 1.3 Metodología.....................................................................09. 5.. Conclusiones...........................................................................87. 6.. Referencias..............................................................................89. 7.. Anexos....................................................................................91 7.1 Cálculo Sistemas Fotovoltaicos.........................................91. 2.. Desarrollo del proyecto minero y sus etapas..............................10. 7.1 Entrevista Eugenio Correa.................................................97. 2.1 Prospección.....................................................................11. 7.2 Entrevista Contratista Minera Escondida...........................120. 2.2 Exploración.......................................................................13. 7.3 Entrevista Operario Directo Minera Escondida..................122. 2.3 Evaluación de Proyecto.....................................................17 2.4 Desarrollo y Construcción.................................................18 2.5 Producción o Explotación..................................................26 2.6 Cierre de Faenas..............................................................33 3.. La construcción modular y la industria minera............................34 3.1 Requisitos de la industria minera........................................37 3.2 Propuesta de sistema constructivo adaptable....................38 3.3 Reutilización el módulo propuesto......................................43. 3.

(4) 1. Introducción. minería, la manera de proyectar y construir campamentos mineros también sufre importantes cambios, pasando a ser una instalación de. 1.1 Formulación del Problema. carácter temporal, tanto para la compañía minera que lo construye como para el usuario que lo habita. Desde el punto de vista de las compañías,. En Chile existe una larga tradición en la explotación de recursos. este representa una de las últimas prioridades del sistema productivo, y. mineros, que se remonta al periodo de la Colonia con pequeños. se tiende a subestimar el ciclo de vida del campamento, lo que fomenta. yacimientos de oro y plata, pasando por extracción del salitre y carbón. una inversión más baja pensando en el corto plazo, sin considerar los. a finales del s. XIX e inicios del s. XX, hasta la actual explotación del. usos anteriores o posteriores que esta infraestructura podría tener.. cobre como materia prima principal, que el año 2017 representó un 49,1% del total de las exportaciones del país (DIRECON, 2018). Los. Buscando satisfacer los estándares de calidad de construcción. métodos y tecnologías extractivas han avanzado en busca de aumentar. y confort interior que se requieren hoy en día de una manera rápida y. la producción de materia prima, y al mismo tiempo, los estándares de. económica, la tendencia en construcción de campamentos mineros se. calidad de vida y salud dentro de las faenas mineras se han vuelto cada. ha inclinado a la prefabricación cerrada como estrategia principal. Este. vez más exigentes (Hernández, 2010). En este proceso los asentamientos mineros han sufrido importantes cambios, pasando de ser verdaderas ciudades como Sewell (1906) o El Salvador (1959), pensadas desde un habitar permanente del lugar, a la tipología de campamento u hotel minero existente hoy en día (Garcés, 2003). Minera Escondida propone el campamento Villa San Lorenzo (1995) como uno de los primeros dentro de la nueva lógica de turnos, donde el régimen de una semana continua de trabajo y luego una de descanso es el más común (7x7). Con este sistema, alrededor del 80% de las personas que habitan el campamento trabajan durante el día y descansan en la noche, y el 20% restante corresponde a los trabajadores que operan la producción nocturna y descansan durante. Fuente: Tecno Fast, 2018 Fig. 1. Montaje de módulos.. el día. A raíz de esta nueva forma de vida para los trabajadores de la 4.

(5) tipo de prefabricación se caracteriza por un alto grado de terminaciones en. en climas altamente cambiantes. (Fig.2 – Fig. 3).. la planta productora, incluyendo la estructura, envolvente e instalaciones interiores (incluso mobiliario en algunos casos), minimizando el trabajo en. Dentro de los campamentos mineros, el principal programa que se. el lugar a las fundaciones, instalaciones sanitarias, conexiones eléctricas. construye en base a módulos es la vivienda, el cual representa un gran. y al montaje de módulos (Fig. 1) (Smith, 2010).. porcentaje de la infraestructura del campamento (Fig. 4). Otros programas se construyen de manera prefabricada también, pero desde la lógica de. Esto ha logrado reducir significativamente los tiempos de. galpones con grandes luces, como es generalmente el caso del casino. construcción, asociados a una mano de obra especializada que es muy. y multicancha entre otros. Si bien el módulo utilizado para la construcción. cara por las difíciles condiciones donde se emplazan los campamentos. de vivienda minera ha sido estudiado y probado de distintas maneras,. generalmente, y ha asegurado un estándar de la calidad constructiva y. con el fin de optimizar la superficie construida y adecuarse al transporte,. desempeño térmico que se logra adecuar a distintos contextos. A través. no se plantea la posibilidad de que este pueda tener otros usos una. de un tabique aislado, complementado por un sistema de climatización. vez terminada la etapa en que el proyecto minero se encuentra. Desde. mecánico conforme al requerimiento de cada caso, el módulo. su concepción modular poseen un grado de hermeticidad tan alto que. prefabricado puede funcionar en contextos completamente distintos, y. no permite relaciones con otros módulos ni con el espacio externo a él,. Fuente: Tecno Fast, 2018. Fig. 2. Campamento Barriales, Pascua Lama, Chile.. Fuente: Tecno Fast, 2018. Fig. 3. Campamento South Georgia, Islas Falklan. 5.

(6) construyendo solamente espacios interiores de una misma dimensión, que difícilmente pueden ser utilizados para otro programa. Esta rigidez también tiene repercusiones en las circulaciones tanto horizontales como verticales, en las cuales la racionalidad y el pragmatismo son lo fundamental, por lo que se restringen exclusivamente a su función y expresión más básica. De esta manera, los bloques de vivienda quedan resueltos como largas barras, con un pasillo ciego al interior y escaleras exteriores en sus extremos generalmente, quedando restringidos a un sólo programa que es privado, y que difícilmente se podrán adecuar para otros usos (Fig. 5 – Fig. 6). En del desarrollo de un proyecto minero podemos identificar distintas etapas que se van concluyendo secuencialmente para llegar a la explotación, donde se produce la ganancia económica para el inversionista, y posteriormente al cierre de faena. A grandes rasgos, estas fases comprenden procesos de prospección, exploración, análisis económicos, construcción, operación y finalmente el cierre de la faena minera (Peñailillo, 2009). Si bien, la lógica de estas etapas es en serie, en la práctica se traslapan y coexisten dentro de un mismo proyecto simultáneamente. Cada una de estos ciclos comprende instalaciones y campamentos distintos, con ciertos programas específicos para cada uno, y distinta cantidad de trabajadores. Para los distintos campamentos, se opta por desarrollar una infraestructura completamente independiente de la que estuvo antes y de la que se requiere después, ya que, al ser especialidades y proyectos distintos, no se toma en cuenta el proceso. Fuente: Elaboración propia. Fig. 4. Campamento 2000 (arriba) y OGP1 (abajo). En negro los bloques de vivienda, en rojo los programas comunes.. total. 6.

(7) La rigidez del módulo genera que, entre distintas fases,. Como explica Eugenio Correa, gerente general y arquitecto de. campamentos enteros quedan en desuso. Un caso recurrente es el. Correa3, en una entrevista hecha a raíz de los campamentos mineros. de los campamentos de construcción, los cuales, una vez terminada. que han construido y su conocimiento del tema, los procesos dentro. su etapa, quedan sin uso. Posteriormente, en vez de reutilizar estos. de la minería no se hacen de manera holística. Si bien para una cierta. módulos que ya fueron adquiridos, se opta por construir un nuevo. etapa se necesita construir 6.000 habitaciones, y para la siguiente tan. campamento para el personal de operación, con un estándar de calidad. solo 1.500, se terminan construyendo un total de 7.500 habitaciones,. un poco más alto esta vez, ya que, al tratarse de un campamento para. ya que los usuarios de estas instalaciones son distintos, y cada contrato. operarios de la mina, las exigencias por parte de los trabajadores son. se preocupa de su parte del trabajo sin tomar en cuenta otros procesos. un poco mayores, y por lo tanto la relación entre áreas comunes y. del proyecto minero. Como ocurre actualmente en Minera Escondida,. habitaciones es generalmente más equitativa, al mismo tiempo que el. campamentos como el OGP1 y 5400 quedan total y parcialmente. estándar de número de camas por pieza disminuye.. desocupados una vez terminada la tarea para la que fueron construidos.. Fuente: Tecno Fast, 2018. Fig. 5. Circulación al interior de los de los bloques de vivienda.. Fuente: Tecno Fast, 2018. Fig. 6. Circulaciones verticales exteriores en campamento Doña Inés de Collahuasi. 7.

(8) 1.2 Formulación de la Investigación. Si bien existe la posibilidad de desmontar y reutilizar estos módulos, es un proceso complejo y tedioso. En ocasiones las normas o estándares. . bajo las cuales fueron construidos los módulos no cumplen con los. 1.2.1 Pregunta de Investigación. requerimientos de otros campamentos, y el proceso de reutilización de esta infraestructura es tan lento y complejo, que resulta más eficiente. ¿Cómo generar espacios que puedan adecuarse a las distintas etapas. para la compañía minera construir uno nuevo, lo cual no representa una. del proyecto minero, respondiendo a las características de cada. gran inversión comparativamente con otros gastos de la empresa (E.. campamento y a las constantes actividades de exploración y expansión. Correa, entrevista personal, 29 de agosto de 2018).. de la industria minera?. . Si bien las fases del proyecto minero tienen distintos requerimientos. 1.2.2 Hipótesis. respecto a la cantidad de trabajadores, programas y duración, existe el potencial de que parte de esta infraestructura se pueda reutilizar para. La propuesta entonces consiste en un conjunto acotado de bloques. las siguientes etapas, incluso pensando en el cierre de faena donde. prefabricados, los cuales tienen la posibilidad de cambiar su programa. se podría destinar finalmente a otro rubro. Esta infraestructura es un. y organización según el tipo de campamento lo requiera, pudiendo. recurso que la empresa minera probablemente deberá adquirir desde. adaptarse a las necesidades y requerimientos de distintas etapas del. las etapas más tempranas del proyecto, y son un activo que no se está. proyecto minero. Por ende, pueden funcionar tanto de manera autónoma,. aprovechando hoy en día, ya que para las distintas fases sencillamente. como campamentos pioneros para etapas de exploración o expansión. se construyen campamentos distintos.. de la mina, como también en conjunto con la tipología de vivienda minera existente, sin quedar en desuso durante estos periodos. De esta manera, se busca extender el ciclo de vida del módulo constructivo por un periodo mayor que el de un sólo campamento, ya sea reutilizándose para el mismo o distintos usos, a través de la adaptabilidad y su fácil montaje. Esto, manteniendo las lógicas existentes de prefabricación modular utilizadas hoy en día, buscando aprovechar de la mejor manera posible el 8.

(9) 1.2 Metodología. transporte, minimizando la mano de obra requerida en el sitio, facilitando el montaje y desmontaje, y agilizando el proceso constructivo.. 1.1 Definición de las distintas etapas del proyecto minero y sus. . 1.2.3 Objetivo General. duraciones. 1.2 Estudio de los programas requeridos por cada campamento. Generar construcciones modulares adaptables que se adecúen a. de las distintas fases de un proyecto minero.. las distintas fases del ciclo minero, funcionando como campamentos. 1.3 Delimitar la escala a trabajar en cada campamento, en base a. pioneros y también como complemento a la tipología existente de. casos existentes.. campamentos de construcción y operación, aportando un espacio flexible en el tiempo, que posibilite distintos programas y configuraciones. 2.1 Definición de los requisitos claves de la industria minera para. según cada campamento o usuario lo requiera.. la construcción de campamentos. 2.2 Definición de un sistema constructivo que permita adaptarse. . 1.2.4 Objetivos Específicos. a los distintos programas requeridos. 2.3 Determinación de estrategias de montaje y desmontaje para. 1.. Definir y levantar las distintas etapas del proyecto minero,. favorecer la rápida instalación de los módulos y su fácil retiro.. estudiando la infraestructura de cada campamento, su programa y escala.. 3.1 Propuesta de campamento pionero para las etapas tempranas del proyecto minero.. 2.. Determinar un sistema constructivo prefabricado que cumpla. 3.2 Propuesta de conjunto complementario para los bloques de. con los requerimientos de la industria minera, y permita la reutilización. vivienda existentes en campamentos de construcción y operación.. del módulo en distintas etapas.. 3.3 Propuesta de uso del módulo una vez finalizada su aplicación en la minería.. 3.. Probar el sistema propuesto para las distintas fases de la. minería, buscando cumplir con los distintos requerimientos de cada etapa.. 9.

(10) 2. Desarrollo del proyecto minero y sus etapas. rajo abierto, las cuales representan un 88% de la producción de cobre en Chile, que a su vez corresponde al 92% de las exportaciones de. El proyecto minero se caracteriza por ser un negocio de. minerales del país (Consejo Minero, 2018).. duración finita, el cual tiene prolongados periodos preinversionales, y de construcción, los cuales no están muchas veces presentes en la. Estas etapas se plantean teóricamente de manera muy secuencial,. imagen más clásica de la explotación minera, pero que se deben llevar. sin embargo, en la práctica se traslapan unas con otras en un proceso. a cabo para lograr convertir un depósito de mineral en un yacimiento y. más dinámico. Muchas veces en la medida que avanza la explotación de. finalmente en una mina, a través de la cual podemos extraer minerales. una mina, se deciden ampliar plantas de procesos, lo que requiere una. de distintos valores de la corteza terrestre para nuestro beneficio. A lo. nueva etapa de construcción para la mina donde se hace infraestructura. largo de esta serie de procesos (Fig. 7), se van requiriendo distintos tipos. para la producción, y así mismo ocurre con la exploración, cuando. de infraestructura y especialidades, algunas de las cuales se dedican al. cercano al sitio de una minera se sospecha la presencia de otros. trabajo en terreno, y otras más bien de planificación desde las oficinas. depósitos de minerales que no se exploraron inicialmente.. centrales. Si bien, las técnicas y modos de ejecución de cada una de estas fases son variadas y están paulatinamente modernizándose, en este capítulo estudiaremos las principales que se utilizan en minas de. Fuente: Elaboración propia en base a Peñailillo, 2009. Fig. 7. Etapas del desarrollo un proyecto minero.. 10.

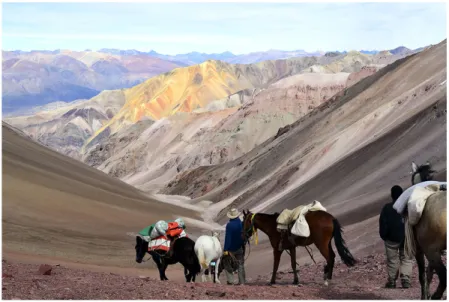

(11) 2.1 Prospección. satelitales. Una vez que se tiene la información necesaria como para pasar a las muestras en terreno, se realiza el reconocimiento del área en. La prospección corresponde a la etapa más temprana del proyecto. distintos tipos de transporte, incluso en mula.. minero. Esta es realizada generalmente por geólogos especialistas, y durante su desarrollo, el objetivo es obtener un conocimiento general. En esta parte intermedia de la prospección, la infraestructura. sobre el sitio de interés estudiado, localizando anomalías geológicas en. necesaria no es más que un campamento móvil, ya que solamente se. la corteza terrestre, en donde posiblemente pueda existir un depósito. requiere pernoctar y habitar de manera transitoria para un grupo muy. mineral, con el fin de reducir el área de investigación lo más posible y. acotado de personas (Fig. 8). Posteriormente, cuando nos acercamos al. determinar si seguir con la exploración o descartar el área y comenzar. final de esta fase, se trabaja con un grupo un poco mayor de personas,. con otra. En esta fase tan temprana, las técnicas generalmente usadas. lo que permite instalar en ocasiones campamentos más formales, según. son planos de geología, mapas y publicaciones de minas antiguas. la accesibilidad del sitio y la duración estimada del proceso (Fig. 9).. o actuales, geoquímica, geofísica, fotografías aéreas e imágenes. Fuente: IMG (Investigaciones Mineras & Geológicas Ltda), 2018. Fig. 8. Campamento de prospección temporal, con capacidad para 3-4 personas.. Fuente: Fernando Espinoza, 2015. Fig. 9. Campamento de prospección avanzada, más establecido en el lugar, con mayor capacidad de alojamiento y mejores servicios. 11.

(12) Ficha Resumen Prospección Objetivo Etapa Cantidad de Personas Duración Estimada Superficie Abarcada. Lograr un conocimiento general del área 3 - 10 personas 15 años, en el estudio de distintos sitios 10.000 - 1.000 km2. Campamento e. Dormitorios, equipamiento y servicios en. Instalaciones. base a estructuras transportables, tanto para vehículos motorizados como para mulas, según las características del sitio y el nivel de avance de las labores (Fig. 10 - 11 - 12). Fuente: Caterwest, 2018. Fig. 10. Prospección minera en mulas, por las difíciles condiciones del terreno.. Fuente: Caterwest, 2018. Fig. 11. En los terrenos que lo permiten, se accede en vehículos todo terreno.. Fuente: Fernando Espinoza, 2012. Fig. 12. Campamento de prospección avanzada. 12.

(13) 2.2 Exploración. Chile para esta etapa son las muestras de pozos, túneles, piques y el sondaje (Fig. 13). Si bien los tres primeros no son los más comunes, se. La exploración minera es el proceso que procede a la prospección,. utilizan en ocasiones para obtener muestras en etapas tempranas, de. explicada anteriormente, y sigue siendo aún una de las etapas tempranas. mayor tamaño, o según requisitos específicos que dependen del tipo. de la minería. Su objetivo principal es lograr un conocimiento más. de yacimiento. El sondaje por su parte, se realiza para obtener muestras. detallado del depósito descubierto, limitándolo a un área más restringida. de roca por medio de perforaciones del subsuelo y corteza, obteniendo. para conocer las dimensiones precisas del depósito mineral y su valor.. cilindros de roca que se conocen coloquialmente como “testigos”.. Si bien es una etapa aislada dentro del ciclo minero, se caracteriza por. Este material se analiza posteriormente en el campamento mediante la. ser una actividad realizada de forma continua en el quehacer minero,. observación directa y métodos físico-químicos, quedando almacenado. ya sea en proyectos nuevos o en minas en producción que buscan. en el mismo lugar (Fig. 14).. ampliar sus operaciones y producción. Los métodos más utilizados en. Fuente: Soletanche Bachy, 2018, Fig. 13. Sondaje realizado para BHP en Mina Cerro Colorado, II Región.. Fuente: AlaskaStructures, 2018. Fig. 14. Laboratorio de campaña,v donde se analizan las muestras obtenidas del sondaje. 13.

(14) En esta etapa se desarrollan campamentos con distintas. - 17). En otras ocasiones, se construyen campamentos de la manera. características, según el avance en que se encuentre la exploración, las. más tradicional, en base a módulos prefabricados, pero a una escala. dimensiones del yacimiento, y dependiendo del tamaño del proyecto. muy pequeña, comparada a las etapas siguientes (Fig. 18).. minero. La capacidad del campamento va a ser muy variable, pero se puede estimar crecientemente según la etapa de avance en que se encuentra la exploración (Fig. 15). En algunos casos las construcciones tienden a ser más bien temporales, pero con una formalidad y organización que delatan la permanencia del campamento por un periodo más prolongado (Fig. 16. Fuente: Elaboración propia en base a Valdivia, 2015. Fig. 15. Sub-etapas dentro de la prospección y exploración minera. 14.

(15) Ficha Resumen Exploración Objetivo Etapa. Lograr. un. conocimiento. detallado. del. depósito mineral descubierto Cantidad de Personas. 20 – 100 personas, según métodos y avance. Duración Estimada. 6 años, pudiendo estar en periodos de 6 a 36 meses por lugar. En algunos casos, las condiciones climáticas locales no permiten realizar trabajos durante todo el año.. Superficie Abarcada. 100 - 1 km2. Campamento e. Dormitorios, Cocina, Comedor, Lavandería,. Instalaciones. Baños, Recreaciones, Oficina, Laboratorios. (Fig. 19 - 20 - 21). de Campaña, Depósito de Material, Taller. Fuente: Alaska Structures, 2018. Fig. 17. Campamento de exploración construido en base a carpas de estructura tensable Alaska Structures.. de Herramientas, Taller Mecánico, Bodega, Primeros Auxilios.. Fuente: Cameco Australia, 2018. Fig. 18. Campamento de exploración avanzada proyecto Kintyre, construido en base a módulos prefabricados.. Fuente: Nómade Chile, 2018. Fig. 16. Campamento de exploración temporal Nómade Chile. 15.

(16) Fuente: Alaska Structures, 2018. Fig. 19. Estructura para laboratorio de campaña, donde se estudian las muestras obtenidas mediante sondaje. En ocasiones, se almacenan también los testigos en el mismo recinto.. Fuente: Alaska Structures, 2018. Fig. 20. Comedor y cocina para campamentos de exploración.. Fuente: Alaska Structures, 2018. Fig. 21. Algunos casos existentes en el mercado de los programas que se requieren para la exploración minera, en base a estructuras tensables. 16.

(17) 2.3 Evaluación de Proyecto. Ficha Resumen Evaluación de Proyecto. El objetivo principal de la fase de evaluación de proyecto es realizar. Objetivo Etapa. un estudio técnico y económico detallado para determinar si es factible. Realizar un estudio técnico y económico de la factibilidad del proyecto. seguir adelante con el proyecto minero hacia la explotación. En esta. Cantidad de Personas. etapa se determina el tamaño de la reserva, las inversiones, costos. Duración Estimada. de operación y comercialización del mineral, el tamaño de la mina y. Superficie Abarcada. plantas, los métodos extractivos y de procesamiento, las rutas y medios. Campamento e. de transporte, los suministros de agua, energía y combustible, se hacen. Instalaciones. estudios sobre el impacto ambiental de la faena, y también se determinan los equipamientos e infraestructura asociados a la construcción y operación, entre otros. Es un proceso extenso y de duración variable, que busca abarcar todos los aspectos de las siguientes etapas de construcción, producción y cierre, y su ejecución puede depender de distintos factores, ya sean políticos, económicos, medioambientales, sociales o legales. Ciertas partes de esta fase se desarrollan en paralelo a la etapa anterior de exploración, de la cual se obtiene gran parte de la información que determinara la factibilidad económica del proyecto, pero a diferencia de esta, el trabajo de evaluación de proyecto se realiza fundamentalmente desde las oficinas de la empresa, por lo que tiene una baja implicancia en la ordenación de los campamentos mineros.. 17. n/a 3,5 años área delimitada según exploración n/a.

(18) 2.4 Desarrollo y Construcción. instalaciones necesarias para la extracción, procesamiento, transporte, abastecimiento energético, producción de hormigón y áridos, y la. La cuarta etapa del proyecto minero, y la previa al proceso de. infraestructura para el personal de la mina, entre otros. Ambas tareas. explotación, consiste en realizar las labores necesarias para que la faena. se deben realizar de manera simultánea, e idealmente finalizar al mismo. minera quede completamente operable para la producción. Su objetivo. tiempo, para así dar paso lo más rápido posible a la producción, y evitar. es disponer todas las condiciones necesarias para comenzar su puesta. tener infraestructura productiva ociosa. Muchas veces, la producción. en marcha de manera normal, asegurando el acceso a la materia prima. inicia incluso antes de que concluya la etapa de construcción, ya que la. y la alimentación sostenida a las plantas de procesos. Esta etapa se. presión por empezar a rentabilizar la inversión es muy alta. Y de la misma. divide en dos sub-etapas fundamentales. La primera, que corresponde. manera que ocurre con las otras etapas, también se puede volver a. al desarrollo, se refiere a los trabajos en el yacimiento mismo que son. realizar una etapa de construcción en un proyecto minero que ya está. necesarios para alcanzar el cuerpo mineral, que en minas de cielo. en operación, ya que es común que las empresas decidan expandirse. abierto consiste en el pre-stripping, proceso en el cual se retira la roca. tanto en sus plantas de procesos como en sus fuentes de materias. sin valor comercial o estéril que cubre las reservas minerales (Fig. 22).. primas, con el fin de aumentar la producción (Fig. 23).. La segunda sub-etapa, la construcción, consiste en establecer las. Fuente: Revista Minería Chilena, 2014. Fig. 22. Resultado final del pre-stripping en Sierra Gorda, en donde se removieron 192 mil millones de toneladas de material, en un periodo de 24 meses.. Fuente: Correa 3, 2012. Fig. 23. Proyecto OGP1 de Minera Escondida, en donde se plantea el crecimiento y traslado de las instalaciones antiguas. 18.

(19) Al igual que en las otras etapas, su duración varía mucho según el proyecto y las características del yacimiento, pero en esta fase en particular se rige por la urgencia de concluir el desarrollo y construcción de la mina lo más rápido posible, ya que es una inversión considerable que la compañía está haciendo, y se busca empezar la producción lo más rápido posible para empezar a rentabilizar los recursos. Otro aspecto importante ligado a esta fase, es que requiere la que mayor cantidad de recurso humano que se necesitan a lo largo de todo el proyecto minero. Por lo tanto, deberíamos encontrar el punto más alto de personas habitando la faena minera en esta fase, pero dentro de. Fuente: Correa 3, 2011. Fig. 24. Algunas cifras del proyecto original del campamento OGP1. Destaca la gran brecha entre los m2 construidos de dormitorio versus otros servicios.. una lógica que está muy condicionada por el apuro para llegar a la producción, y donde los campamentos se construyen considerando un ciclo de vida muy corto, y con un estándar de calidad bajo, que dificulta su posterior reutilización. Los estándares en general para estas etapas son de 2-3 personas por habitación, e incluso más. Además, la relación entre superficie de habitaciones y espacios comunes es más drástica, siendo mínimos los porcentajes que no se destinan a vivienda comparado a los campamentos de producción. Para ejemplificar un caso de campamento de construcción, a continuación se muestran algunas cifras del campamento OGP1 de Minera Escondida (Fig. 24), el cual se encuentra actualmente en proceso de desmantelamiento.. 19.

(20) Ficha Resumen Desarrollo y Construcción Objetivo Etapa. Desarrollar los trabajos necesarios para alcanzar el cuerpo mineralizado y asegurar la alimentación sostenida de las pantas de procesos. Cantidad de Personas. X – Y personas, según el tamaño de la mina y tipo de infraestructura a construir. Duración Estimada Superficie Abarcada Campamento e Instalaciones. 0,5 - 3 años Área Productiva Dormitorios, Cocina, Comedor, Lavandería, Baños, Deportivo,. Recreaciones, Comercio,. Equipamiento. Oficina,. Primeros. Auxilios, Garitas de Seguridad. (Al tratarse de regímenes de turno, algunos servicios se terceriarizan y se realizan fuera del campamento. Otros programas no mencionados se construyen aparte del campamento minero en sí). A continuación, se muestran cinco casos de campamentos de construcción existentes. Para cada uno se hizo un levantamiento esquemático, mostrando sus principales características.. 20.

(21) Campamento OGP1 Antofagasta (-24.33 ; -69.08) Minera Escondida 3.094 msnm 86,4% Habitaciones 13,6% Otros programas Isométrica 1:10.000 Planta General 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento. Corte 1:2.000 21.

(22) Campamento 5400 Antofagasta (-24.32 ; -69.09) Minera Escondida 3.120 msnm 77,7% Habitaciones 22,3% Otros programas Isométrica Planta General. 1:10.000. 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento. Corte 1:2.000 22.

(23) Campamento Antucoya Antofagasta (-22.61 ; -69.83) Antofagasta Minerals 1.730 msnm 77,3% Habitaciones 22,7% Otros programas. Isométrica 1:10.000. Planta General 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento. Corte 1:2.000 23.

(24) Campamento Pioneros Iquique (-20.82 ; -68.64) Collahuasi 3.856 msnm 86% Habitaciones 14% Otros programas Isométrica 1:10.000 Planta General 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento Corte 1:2.000 24.

(25) Campamento Barriales Pascua Lama, Chile (-29.26 ; -70.06) Barrick 3.730 msnm 70% Habitaciones 30% Otros programas Isométrica Planta General. 1:10.000. 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento Corte 1:2.000 25.

(26) 2.5 Producción o Explotación. relacionada al tamaño del yacimiento, pero puede variar inmensamente en la medida que la compañía explora y descubre nuevas áreas para. La etapa de producción o explotación corresponde al momento en. explotar, o según la expansión de plantas de proceso entre otros.. que se empiezan a extraer recursos de la mina para su procesamiento, fundición, refinación y comercialización. Los métodos extractivos van a. En esta fase, las personas que habitan la mina son principalmente. depender de las distintas características de cada mina y del mineral que. los que se dedican a la operación y producción, los cuales se dividen en. se está extrayendo, pero lo más común en Chile es la explotación de. operarios directos y contratistas. La principal diferencia entre estos dos. yacimientos de cobre a cielo abierto. Este tipo de minería lleva consigo. grupos es el tipo de contrato que tienen, y por esta razón, el campamento. una gran intervención del medio natural, y debe tener claramente definido. en que habita cada uno es distinto. El campamento de operarios es de. el tamaño del rajo, sus taludes, accesos y dimensiones finales. Además. responsabilidad directa de la compañía minera y, por lo general, esta se. de la mina en sí, existen una serie de instalaciones que procesan el. preocupa e invierte más en él que su contraparte de contratistas. Sin. material hasta los distintos grados de refinamiento que se necesitan. embargo, ambos campamentos han ido equiparando sus características. para comercializarlo. La duración de esta etapa está directamente. en el tiempo, llegando a estándares cada vez más similares, con una. Fuente: Revista Minería Chilena, 2014. Fig. 25. Vista general del Campamento 2000, en el cual se alojan los contratistas de Minera Escondida actualmente.. Fuente: Tecno Fast, 2018. Fig. 26. Vista de un bloque de viviendas y su acceso en el Campamento 2000.. 26.

(27) Ficha Resumen Producción o Explotación. variedad de programas y servicios que al día de hoy son los suficientes para la comodidad y habitabilidad dentro de la faena minera. Si bien el principal programa que se construye en estos campamentos sigue. Objetivo Etapa. Extraer recursos de la mina para su. siendo la vivienda, el conjunto posee oficinas, estaciones médicas,. procesamiento,. servicio de lavandería, múltiples espacios deportivos y de recreación,. comercialización. fundición,. refinación. y. comercio, zonas para fumadores y salas de estar, entre otros, que. Cantidad de Personas. X – Y personas, según el tamaño de la faena. logran suplir todas las necesidades del personal que en ellos habita. A. Duración Estimada. 20 – 100 años, según características del. través de una encuesta realizada a dos personas que trabajan en Minera. yacimiento y mercado.. Escondida, siendo uno empleado directo y el otro contratista, podemos. Superficie Abarcada. corroborar esto. Refiriéndose respectivamente al campamento Villa San. Campamento e. Lorenzo y al 2.000 (Fig. 25), ambos entrevistados están de acuerdo. Instalaciones. Área Productiva Dormitorios, Cocina, Comedor, Lavandería, Baños,. Recreaciones, Comercio,. Equipamiento. con que las condiciones y servicios que el campamento provee son las. Deportivo,. Oficina,. Primeros. suficientes, teniendo una adecuada cantidad de espacios comunes y. Auxilios, Garitas de Seguridad.. servicios, pese a que algunas cualidades del conjunto son estrictamente. (Al tratarse de regímenes de turno, algunos servicios se. funcionales como ocurre en los pasillos y circulaciones verticales, que. terceriarizan y se realizan fuera del campamento. Otros. no permiten otra función que aquella para la que fueron diseñados. Si. programas no mencionados se construyen aparte del. bien los espacios comunes existen, estos rara vez se encuentran en. campamento minero en sí). relación con las habitaciones, las cuales se desarrollan típicamente como largas barras que solamente alojan este único programa (Fig. 26).. A continuación, se muestran cinco casos de campamentos de operaciones existentes. Para cada uno se hizo un levantamiento esquemático, mostrando sus principales características.. 27.

(28) Campamento Villa San Lorenzo Antofagasta (-24.20 ; -69.11) Minera Escondida 3.122 msnm 84,6% Habitaciones 15,4% Otros programas Isométrica 1:10.000. Planta General 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento Corte 1:2.000 28.

(29) Campamento 2000 Antofagasta (-24.25 ; -69.11) Minera Escondida 3.122 msnm 81% Habitaciones 19% Otros programas. Isométrica 1:10.000 Planta General 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento Corte 1:2.000 29.

(30) Hotel Pabellón del Inca Iquique (-20.82 ; -68.65) Collahuasi 3.869 msnm 69,2% Habitaciones 30,8% Otros programas Planta General. Isométrica. 1:10.000. 1:10.000. Circulaciones y Construcciones 1:20.000. Corte. Vista Campamento. 1:2.000. 30.

(31) Campamento Amarillos Pascua Lama, Argentina (-29.32 ; -69.91) Barrick 3.915 msnm 80,5% Habitaciones 19,5% Otros programas Isométrica 1:10.000 Planta General 1:10.000. Circulaciones y Construcciones 1:20.000 Corte. Vista Campamento. 1:2.000. 31.

(32) Campamento Zaldivar Antofagasta (-24.21 ; -69.10) Minera Zaldivar 3.080 msnm 89,2% Habitaciones 10,8% Otros programas Planta General 1:10.000. Isométrica 1:10.000. Circulaciones y Construcciones 1:20.000 Vista Campamento Corte 1:2000. 32.

(33) 2.6 Cierre de Faenas. Ficha Resumen Cierre de Faenas. El cierre de faenas corresponde a la última etapa dentro del ciclo de. Objetivo Etapa. vida de una empresa minera. En Chile, esta actividad se regularizó el 11. Restaurar las áreas afectadas por la explotación minera. de noviembre de 2012, a raíz de la ley 20.551, que rige el cierre de faenas. Cantidad de Personas. X – Y personas, según el tamaño de la faena. e instalaciones mineras, buscando resguardar la vida, salud y seguridad. Duración Estimada. 6 – 12 meses en desmantelar instalaciones,. de las personas, mitigar los impactos medioambientales de la industria,. los remanentes en cambio quedan y deben. e impedir la generación de nuevas faenas mineras abandonadas. El. ser monitoreados por un periodo indefinido. cierre consiste en la preparación y ejecución de todas las actividades. Superficie Abarcada. Área Productiva. necesarias para restaurar las áreas afectadas por la explotación minera.. Campamento e. Todas las instalaciones del campamento son. Si bien, ciertas infraestructuras específicas como tranques de relave,. Instalaciones. retiradas y llevadas a su disposición final.. plantas de lixiviación, el rajo de la mina y algunos botaderos están. En ocasiones, los módulos son vendidos a. destinadas a permanecer en el lugar como remanentes, el resto de. otras compañías mineras.. las construcciones debe considerar la demolición y desmantelamiento de sus estructuras, incluyendo los campamentos mineros, los cuales deben ser finalmente llevados a otro lugar. Este traslado y disposición final del módulo está planteado como una característica propia de él, asociada a su origen prefabricado, que minimiza su intervención en el lugar y al mismo tiempo le permite moverse sin mayor problema. En teoría, estos módulos podrían reutilizarse sin mayores complicaciones para otras construcciones, pero en la práctica presentan una serie de restricciones e impedimentos, tanto en su estructura, montaje, y rigidez programática, que pese a su gen prefabricado hacen difícil la reutilización, especialmente después de la minería, ya que fueron proyectados para este uso exclusivamente.. 33.

(34) 3. La construcción modular y la industria minera. varía según cada caso, lo que permite clasificarlo según cuatro grados generales. De menor a mayor grado de prefabricación, esta clasificación. La utilización de componentes prefabricados en la arquitectura. corresponde a materiales, componentes, paneles, y módulos (Fig. 27). contemporánea es una herramienta que se emplea prácticamente. (Smith, 2010). En general, el nivel de desarrollo de los componentes. en todas las construcciones, por ende, en la mayoría de las obras. en la planta productora tiene una relación directa en los beneficios que. encontramos algunas partes que se fabrican fuera, y luego se montan o. la prefabricación entrega a la construcción. De esta manera, con un. ensamblan en el lugar. El ejemplo más común de la aplicación de este. mayor grado de prefabricación, menor será la cantidad de mano de obra. método son las puertas y ventanas de una construcción, componentes. requerida en el lugar, la cantidad de deshechos producidos, y el tiempo. que se manufacturan por un tercero en una planta especializada, y. que demora en construirse la obra, pero al mismo tiempo, aumenta la. luego se envían a la obra, donde llegan listos para ser montados. El. complejidad y el costo del elemento constructivo.. nivel de prefabricación y complejidad del componente constructivo. Fuente: Smirth, 2010. Fig. 27. De izquierda a derecha: materiales, componentes, paneles y módulos. En la medida que aumenta el grado de prefabricación, el impacto que esta tiene en la construcción es mayor, al igual que los costos de cada elemento. 34.

(35) La construcción modular, que corresponde al grado más. desarrollando a partir de la estructura de muros en plano, que luego. elaborado dentro de la prefabricación, ha sido la más utilizada por la. son montados sobre el piso, y finalmente coronados el entramado de. industria minera en Chile, siendo el campamento Villa San Lorenzo. cubierta. Una vez terminada la estructura, se sitúan las instalaciones y el. (1995) uno de los primeros en utilizar este sistema constructivo en el. aislante, que da paso a las terminaciones de muros, piso y cubierta. A. país (Garcés, 2003). Las principales razones por que se utiliza este tipo. la par con esta última parte, se realiza el montaje de puertas, ventanas,. de construcciones son, de mayor a menor importancia, la reducción. aparatos sanitarios y el mobiliario que muchas veces viene incluido. de la duración de la construcción en sitio, la reducción del cronograma. dentro del módulo (Fig. 28). Una de las grandes ventajas que este. general de la construcción, la disminución los costos totales del. método presenta para la minería, es que se pueden realizar las labores. proyecto, y la capacidad de trabajar ajeno a las condiciones climáticas. de preparación del sitio y fundaciones en paralelo al montaje en fábrica,. locales, cualidades que encajan de buena manera con los requisitos y. lo cual permite importantes ahorros de tiempo.. desafíos de la industria minera. (Lu, Na, 2007, p. 128). Una vez terminada la construcción en planta, se procede al El proceso constructivo del sistema modular consta de cuatro. transporte del módulo, el cual está regido por normas que definen sus. etapas, siendo estas en orden cronológico el diseño, fabricación. dimensiones máximas, y que por tanto tiene incidencia directa en el. del módulo, transporte y montaje (Velamati, 2012). La fabricación es. tamaño del módulo desde el diseño inicial (Fig. 29).. similar al proceso de una línea de producción de automóviles. Se va. Fuente: Tecno Fast, sin fecha. Fig. 28. Proceso constructivo de un módulo de madera en planta. De izquierda a derecha: montaje de la estructura, disposición del aislante e instalaciones, terminaciones y mobiliario. 35.

(36) Las plantas productoras de empresas como ATCO Sabinco. comienza el montaje del edificio. Para esto se emplea generalmente un. o Tecno Fast se ubican en Santiago, por lo que el transporte de los. armazón estructural suplementario, encargado de soportar el módulo. módulos a faenas, que muchas veces se ubican en el norte del país,. en su montaje. Además, los pasillos y escaleras se construyen muchas. significa un esfuerzo considerable en el total del proyecto. Una vez. veces en el lugar, ya que no vienen incluidos en el módulo, al igual que. que los módulos llegan al sitio, el cual se preparó con anterioridad, se. la cubierta definitiva del edificio (Fig. 30).. Fuente: Elaboración propia en base a normativa chilena. Fig. 29. Proceso constructivo de un módulo de madera en planta. De izquierda a derecha: montaje de la estructura, disposición del aislante e instalaciones, terminaciones y mobiliario.. Fuente: Tecno Fast, sin fecha. Fig. 30. Montaje y partidas constructivas en campamento 2.000, de Minera Escondida. 36.

(37) 3.1 Requisitos de la industria minera La construcción prefabricada, y en especial la tipología modular, posee características que la han vuelto muy competitiva dentro de la industria minera, convirtiéndola hoy en día en la mejor opción que hay en el mercado para edificar campamentos mineros de construcción y operación, funcionando también en algunas instalaciones menores de prospección y exploración, que buscan un mejor estándar. El requisito principal de la industria para la construcción de. Fuente: Smith, 2010. Fig. 31. Comparación entre la duración de la obra de un proyecto construido en sitio versus uno prefabricado modular.. instalaciones y campamentos es el tiempo. En el momento que se decide construir un campamento, se busca hacerlo de la manera más rápida posible, pese a que esto signifique un gasto mayor, ya que acortando el periodo de construcción se logra iniciar antes la producción, y por lo tanto, se empieza a recuperar antes lo invertido. Si una empresa logra terminar un campamento un mes antes, esto significa iniciar la producción un mes antes también, y en ese periodo la empresa puede llegar a producir varias veces el valor total del campamento minero, por lo que el costo asociado al campamento va a estar ligado estrechamente al tiempo que se demora en construirse. La construcción modular destaca en este ámbito, logrando ahorros de tiempo entre un 50% y 70%, comparada a la construcción tradicional en sitio (Fig. 31).. Fuente: intervención del autor a Schoeborn, 2012. Fig. 32. Beneficios percibidos de la construcción modular, basado en estudio que considera como ventaja entre los 3 y 5 puntos, y entre los 1 y 3 no. En rojo se representan los principales intereses de la industria minera respecto a la construcción modular. En verde, los que se asocian más bien a la imagen de la empresa que a la prefabricación misma.. Otras características de la construcción modular que refuerzan la elección de la industria minera son la reducción de deshechos producidos por la construcción en el sitio, la ventaja sobre las construcciones tradicionales para ser desmanteladas y retiradas, la calidad constructiva 37.

(38) de módulos fabricados bajo un modo de producción más riguroso, y la. diseño, y la imposibilidad de hacer cambios al módulo en el sitio (Lu,. menor cantidad de mano de obra requerida en el lugar (Fig. 32). Esta. Na, 2007, p. 128). Si bien, existen variaciones en los diseños y tipos de. reducción de trabajos y mano de obra en el sitio responde también a una. módulos que se comercializan hoy en día, dependiendo de la calidad. lógica económica, ya que resulta significativamente más barato realizar. que busca la empresa para cada campamento, la principal diferencia. trabajos en una planta de prefabricación que en los emplazamientos. entre unos y otros es la cantidad de camas por habitación, y la presencia. mineros, generalmente de difícil acceso y condiciones climáticas, donde. de baños compartidos o privados, pero las dimensiones del módulo. se requiere mano de obra especializada que es más costosa.. son generalmente similares, ya que se encuentran determinadas por las normativas del transporte (Fig. 33).. 3.2 Sistema constructivo adaptable Otra de las diferencias que existe entre módulos es la orientación Los tres principales desafíos que trae consigo la construcción. en que se trabaja este. Cuando se construye la fachada en el sentido. modular son las restricciones del transporte, las limitaciones en el. longitudinal, se le otorga ventilación y luz natural a todos los recintos, ya. Fuente: Correa 3, 2011. Fig. 33. Módulos similares con distintos estándares en campamento Hotel Mina, Minera Los Pelambres, Salamanca. 38.

(39) sean baño o habitación, pero requiere la construcción de un pasillo en. La propuesta de un nuevo módulo busca generar un sistema. obra. Por otra parte, cuando se incorpora el pasillo al interior del módulo,. constructivo adaptable a las distintas etapas del proyecto minero,. se construyen las fachadas en el sentido transversal del módulo,. considerando sus necesidades y estándares de calidad específicos.. minimizando el trabajo en el sitio, pero con la consecuencia de una. Para esto, se proponen dos módulos básicos, uno de menor tamaño. fachada menor y un baño que necesita ventilación mecánica (Fig. 34).. destinado a servicios, y otro mayor para las habitaciones y los programas. El programa del módulo viene siempre determinado, y su hermeticidad. según cada caso (Fig. 35). Ambos módulos incluyen un sistema de. y rigidez hace que sea difícil la adaptación a otros usos. Incluso, resulta. circulación que viene incorporado al interior de la estructura de piso, y. difícil reutilizar módulos habitacionales en otros proyectos de vivienda,. puede ser desplegado fácilmente, lo cual tiene por objetivo reducir los. ya que cambiar el estándar de camas y baños resulta inviable en la. trabajos requeridos en obra, a diferencia de la mayoría de los casos. práctica.. existentes, donde las circulaciones no vienen consideradas en el módulo (Fig. 36).. Fuente: Correa 3, 2011. Fig. 34. Módulos Hotel Veladero de Barrick, San Juan, Argentina. El primero requiere de la construcción de un pasillo en obra, mientras que el segundo posee solo una ventana a cada lado del bloque. 39.

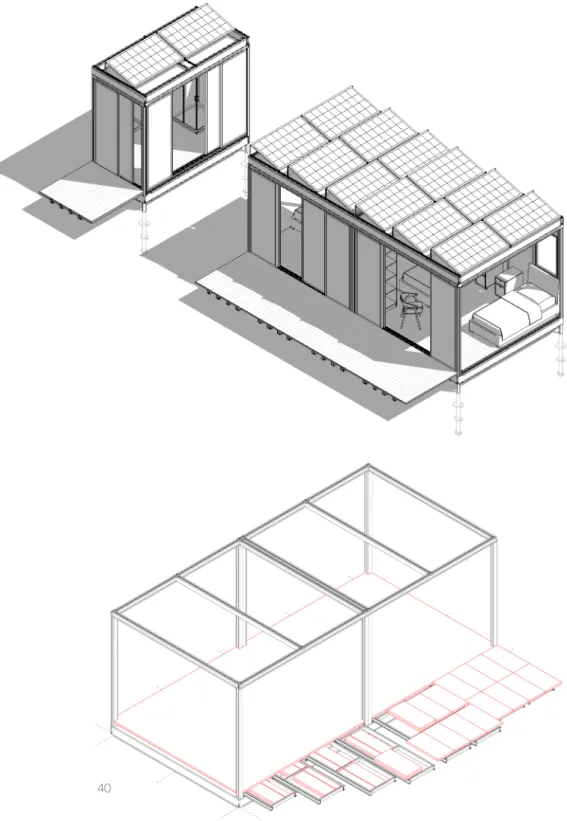

(40) Fuente: Elaboración propia. Fig. 35. Módulos propuesto para distintos programas y servicios.. Fuente: Elaboración propia. Fig. 36. Sistema desplegable para las circulaciones, el cual se transporta y guarda al interior del piso del módulo. 40.

(41) En cuanto al módulo de servicios, este se proyecta. Servicios. de manera independiente al de vivienda, pudiendo relacionarse de distinta forma con los otros programas, siendo privado o compartido. El módulo proyectado para habitación y otros programas posee dos estrategias principales. La primera permite la subdivisión del módulo en espacios más pequeños en su sentido transversal, a través de tabiques móviles con rieles. La segunda, consiste en un sistema de paneles móviles en el sentido longitudinal del módulo, los cuales a través de una misma operación funcionan como cerramiento, acceso y fachada. Estos sirven en caso de que el espacio interior se encuentre compartimentado, pero también se pueden utilizar para unir dos unidades o más, generando espacios de mayores dimensiones para los programas que lo requieren (Fig. 37). Fuente: Elaboración propia. Fig. 37. Planta con dos posibles configuraciones de módulos. En la superior se compartimenta el espacio en habitaciones más pequeñas con un baño compartido, similar al estándar de campamentos de construcción existentes. En la inferior en cambio, se divide el módulo mayor en dos habitaciones tipo operario, en las cuales duerme una sola persona a la vez, y se añade un módulo de servicio para que cada pieza tenga su propio baño. 41. Habitaciones. Servicios.

(42) Escantillón 1:25.

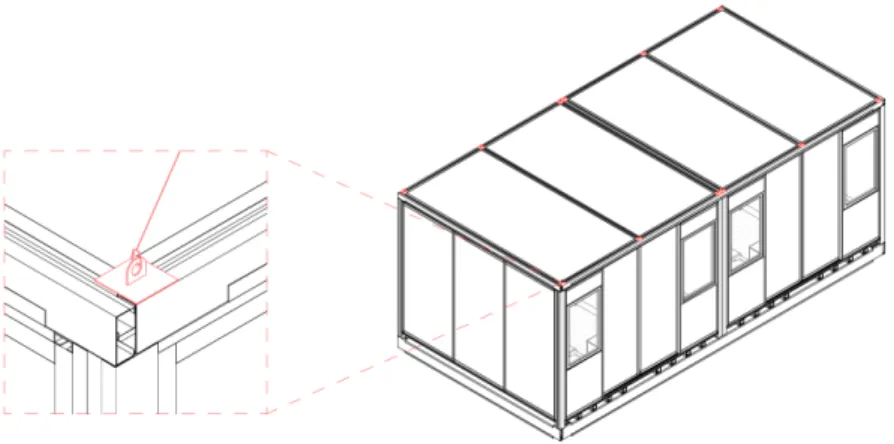

(43) 3.3 Reutilización del módulo La reutilización de los módulos mineros presenta un desafío que aún no se materializa en la industria modular. Son pocos los casos en que efectivamente se les da un nuevo uso a los módulos, y en general pasan prolongados periodos de tiempo abandonados antes de que se les encuentre otro campamento en el que se puedan utilizar. Usualmente son otras compañías mineras las que adquieren los módulos de etapas que ya terminaron. En el caso de Minera Escondida, esto está ocurriendo con el campamento OGP1, el cual fue proyectado como campamento de construcción y quedó en desuso. Posteriormente fue adquirido. Fuente: Elaboración propia. Fig. 38. Sistema de anclaje para montar y retirar el módulo.. parcialmente por otra compañía minera, que lo está trasladando para su reutilización, pero con un mismo programa, que es para la fase de construcción, y sin intervenirlo ya que esto sería más costoso que instalar uno nuevo. De todos modos, la manera de construir pabellones con módulos reutilizados resulta más lenta que la construcción de uno nuevo, lo que no incentiva la reutilización de módulos sino la construcción de nuevos. Para favorecer la reutilización del módulo propuesto en las distintas etapas de la minería, se proyecta una estructura resistente pero liviana, en base a perfiles de acero galvanizado los cuales permiten el apilamiento de hasta 3 niveles, y traen incorporado en su estructura puntos de sujeción para su montaje y desmontaje (Fig. 38). Además, al ser proyectados como unidades de 7 metros de largo, se pueden. Fuente: Elaboración propia. Fig. 39. La dimensión longitudinal del módulo lo hace apto para distintos tipos de camiones, lo que permite acceder a emplazamientos más difíciles en vehículos más pequeños.. transportar individualmente en camión pluma, como de a dos en 43.

(44) remolques de mayor dimensión, lo que permite acceder a distintos tipos de terrenos según el transporte elegido lo permite (Fig. 39). Para el sistema de fundaciones, que representa una de las principales partidas constructivas que se realizan y quedan en el emplazamiento tradicionalmente, se propone un sistema de apoyos puntuales tipo tornillos, los cuales se instalan directamente en el terreno y se pueden nivelar entre sí, sin tener que hacer movimientos de tierra. Esto permite que el módulo pueda adaptarse a las distintas topografías y tipos de suelo de cada fase minera. Además, no requiere uso de agua y permite que una vez finalizada la etapa para la que se instaló el campamento, las fundaciones pueden ser removidas y reutilizadas en un nuevo sitio, minimizando el impacto que la construcción deja en el. Fuente: GSC, 2018. Fig. 40. Fundación tipo tornillo scerw pile y sus variaciones.. lugar (Fig. 40 - 41).. Fuente: Elaboración propia. Fig. 41. La fundación permite adaptarse al terreno sin tener que intervenirlo, minimizando el trabajo en el sitio. 44.

(45) 4. Propuesta. adaptable a las distintas etapas. adaptabilidad para evitar construir dos campamentos en un periodo de. mineras. tiempo tan acotado.. El objetivo central de módulo propuesto es adaptarse a las distintas etapas del ciclo minero, siendo un recurso útil para la empresa a lo largo de todo el proceso productivo, evitando quedar en calidad de “pasivo” como ocurre con los campamentos actuales una vez terminada su fase. De esta manera, la inversión que la empresa minera debe hacer para las instalaciones del personal se rentabiliza y aprovecha a lo largo de todo el proyecto minero, y una vez que este ha finalizado, se pueden utilizar los módulos para otros usos, lo que deja un legado positivo fuera de la minería. Reutilizar las instalaciones también ayuda a disminuir el impacto en el lugar, ya que se retiran rápidamente una vez terminada su etapa para. Fuente: Elaboración Propia. Fig. 42. Región de Antofagasta. En rojo se muestra el recorrido asociado al transporte de módulos nuevos versus reutilizados. Recorrido izquierda: Planta Tecno Fast, Antofagasta – 159km – Minera Escondida, Antofagasta Recorrido derecha: Campamento OGP1, Minera Escondida – 12,5 km – Campamento 2.000, Minera Escondida.. utilizarse en otro campamento. Además, esto reduce significativamente las emisiones de CO2 y gastos asociados al transporte, ya que una vez en el sitio, estas unidades se movilizan en trayectos considerablemente más cortos en relación al traslado desde una bodega o planta de prefabricación al emplazamiento del campamento (Fig. 42). A través de la propuesta se busca cubrir las necesidades de campamentos pioneros de prospección avanzada y exploración, los cuales se plantean de manera autónoma en lugares remotos para una cantidad acotada de personas. Por otra parte, para las fases siguientes de construcción y explotación, el módulo sirve como complemento a la tipología existente en el mercado, otorgándole un margen de 45.

(46) 4.1 Campamento de Prospección Avanzada. Ficha Resumen Campamento de Prospección Avanzada. El campamento de prospección avanzada considera labores de. Objetivo General. terreno tales como la captura de imágenes, videos, y fundamentalmente. Cantidad de Personas. la toma de muestras superficiales del lugar, con el fin de caracterizar. Duración Estimada. el depósito mineral y determinar si es viable proceder a la etapa de. Superficie Construida. Toma de muestras preliminares del lugar 10 personas 6 meses 190 m2 en estructuras de 1 nivel. 6. exploración. Es el primer campamento del proyecto minero que se. módulos tipo (7x3,5m) y 7 módulos servicio. emplaza formalmente en el lugar, por lo que se plantea desde una lógica. (1,75x3,5m).. autónoma en un sitio que no posee ninguna infraestructura más allá de. Programa. Dormitorios,. Cocina,. los caminos de acceso. En este sentido, el campamento debe alojar. Oficina,. Acopio. todas las necesidades básicas para el habitar de los trabajadores y para. Primeros Auxilios.. de. Comedor, Material,. Baños, Bodega,. el desarrollo de sus actividades laborales. Si bien la prospección tiene una extensión promedio de 15 años, los campamentos que se emplean tienen una duración mucho más acotada, ya que se van moviendo por distintas zonas, y es recién en el final de su desarrollo cuando empiezan a aparecer instalaciones más formales. De todos modos, el periodo de trabajo que se considera para estos campamentos sigue siendo acotado, con una duración estimada de 6 meses de trabajo en terreno, considerando también que en muchas ocasiones las condiciones climáticas no permiten extender los trabajos. x6. por periodos más prolongados.. Esquema uso de módulos tipo y de servicio.. Para esta fase tardía de la prospección se considera un equipo de trabajo de 10 personas en terreno, por lo que las instalaciones del campamento se considerarán según este volumen de personas. 46. x7.

(47) Planta N1 - 1:200.

(48) Corte AA - 1:100. Corte BB - 1:100.

(49) Isométrica - 1:200.

(50) Vista espacio central.

(51) 4.2 Campamento de Exploración. Ficha Resumen Campamento de Exploración. La principal labor que se realiza en la fase de exploración es la toma. Objetivo General. Sondaje y análisis de muestras en el lugar,. de muestras mediante sondajes, las cuales son analizadas mediante. determinando las dimensiones y ubicación. métodos físicos y químicos, con el fin de determinar de manera precisa. del yacimiento.. la ubicación y dimensiones del yacimiento mineral. De manera similar al. Cantidad de Personas. campamento de prospección, la instalación que se monta para la fase. Duración Estimada. de exploración se encuentra emplazada en un territorio remoto, por lo. Superficie Construida. 44 personas 24 meses 857,5 m2 en estructuras de 1 y 2 niveles.. que el campamento debe cubrir por un lado los programas cotidianos. 26 módulos tipo (7x3,5m) y 36 módulos. como el alojamiento y servicios, pero también ciertas instalaciones. servicio (1,75x3,5m).. técnicas asociadas a las labores productivas.. Programa. Dormitorios, Cocina, Comedor, Lavandería, Baños, Recreaciones, Oficina, Laboratorios. El campamento de exploración se proyecta para un periodo de. de Campaña, Depósito de Material, Taller. 24 meses de trabajos, y dadas sus características constructivas, se. de Herramientas, Taller Mecánico, Bodega,. pretende que este pueda ser utilizado durante todo el año, a diferencia. Primeros Auxilios.. de campañas de exploración donde solamente se trabaja por algunos meses y se opta por montar construcciones tensadas tipo carpa. En la infraestructura del campamento se consideran alojamientos y servicios para 50 personas, y además, una serie de programas específicos asociados a la exploración. Algunos de estos corresponden a laboratorios de campaña, depósitos de material, taller mecánico, taller de herramientas, entre otros, los cuales se construyen con el mismo módulo que el programa de habitaciones, pero con distintas relaciones entre sí.. 51.

(52) x26. x36. Esquema de uso de módulos tipo y de servicio.. 52.

(53) Planta N1 - 1:200.

(54) Planta N2 - 1:200.

(55)

(56) Corte AA - 1:100. Corte BB - 1:100.

(57) 57.

(58) Isométrica 1:200.

(59) Vista patio cubierto.

(60) Vista 2do Nivel.

(61) 4.3 Campamento de Construcción. La construcción de una faena minera es la etapa más corta dentro del ciclo minero, pero al mismo tiempo es la actividad que más. El campamento de construcción es el encargado de prestar. fuerza laboral requiere. Por este motivo, el estándar de personas por. alojamiento y servicios a todas las personas que trabajan en la faena. habitación es mayor durante este periodo, siendo aproximadamente. minera durante la construcción de infraestructuras y desarrollo de obras. 2:1 la relación entre demanda de camas para construcción y operación. necesarias para la producción. A diferencia de los casos anteriores,. respectivamente.. este campamento concentra programas habitacionales, recreacionales y de servicios, pero deja fuera la gran mayoría de las instalaciones. Para la aplicación proyectual del módulo se trabaja en base a un. asociadas a lo productivo, dada la gran magnitud de las actividades. bloque existente de vivienda minera, al cual se le añade un conjunto. que se desarrollan desde esta fase en adelante. El gran tamaño que. formada por los módulos propuestos. Esta operación busca equilibrar la. los campamentos mineros adquieren induce a que servicios como. proporción de viviendas que se requiere esta etapa y la siguiente sin la. electricidad, suministro y tratamientos de agua se hagan de forma. necesidad de reorganizar el conjunto, sino que a través de un cambio. centralizada para todo el campamento, construyendo instalaciones. en el programa de las construcciones propuestas, disminuyendo la. externas a las cuales los módulos se conectan.. cantidad de viviendas e incorporando otros programas que se necesitan en la fase siguiente.. Producto del cambio de escala que existe entre este campamento y los anteriores, y por la gran demanda de alojamiento que estas instalaciones requieren, el módulo propuesto se plantea como complemento a la tipología modular que se encuentra actualmente en el mercado, trabajando en conjunto con las barras de vivienda existentes, otorgándoles un margen de adaptabilidad ante los cambios que existen internamente dentro de la fase de construcción sin la necesidad de reorganizar módulos, y también en relación con la siguiente etapa de operación. De este modo, un mismo campamento podría utilizarse para la fase de construcción y posteriormente para la operación de la mina, a través del ajuste de los módulos propuestos, eliminando la necesidad de construir un campamento completamente nuevo. 61.

(62) Ficha Resumen Campamento de Construcción Objetivo General. Trabajos. previos. en. el. yacimiento. y. construcción de la infraestructura necesaria para la producción. Cantidad de Personas. 76 personas por bloque de vivienda, alojando 40 en módulos tradicionales, y 36 en los módulos propuestos.. Duración Estimada Superficie Construida. x9. 12 meses, más el periodo de operación 330,75 m2 en estructuras de 3 niveles. 9 módulos tipo (7x3,5m) y 18 módulos servicio (1,75x3,5m).. Programa. Dormitorios y Baños.. Esquema de uso de módulos tipo y de servicio.. 62. x18.

(63) Planta N1 - 1:200.

(64) Planta N2 - 1:200.

(65) Planta N3 - 1:200.

(66) Corte AA - 1:100.

(67) Corte BB - 1:100.


(69) Vista patio interior.


(71) 4.4 Campamento de Operación. Ficha Resumen Campamento de Operación. El campamento de operación es la instalación que sirve de. Objetivo General. alojamiento y presta servicios a los operarios que controlan la. Operar la producción para comercializar el producto mineral.. producción de la mina. Este tiene una demanda de camas menor que el. Cantidad de Personas. 46 personas por bloque de vivienda,. campamento de construcción, pero al mismo tiempo posee estándares. alojando 40 en módulos tradicionales, y 6. más exigentes, e incorpora una mayor superficie de otros programas.. en los módulos propuestos. Duración Estimada. La duración del campamento de operación va a estar estrechamente. 20 – 100 años, según característica económicas y del yacimiento. ligada a la vida útil de la mina, la cual puede verse afectada también por. Superficie Construida. 330,75 m2 en estructuras de 3 niveles. 9. motivos económicos que en ocasiones hacen que la producción ya no. módulos tipo (7x3,5m) y 18 módulos servicio. sea rentable y fuerzan el cierre de una mina. Este proceso puede tomar. (1,75x3,5m).. entre 20 y 100 años, y varía también en la medida que se hacen nuevas. Programa. exploraciones y construcciones en una misma faena.. Dormitorios, Cocina, Comedor, Lavandería, Baños, Recreaciones, Comercio, Oficina, Primeros Auxilios, Garitas de Seguridad.. Para la aplicación de la propuesta, se trabaja desde el caso proyectado en la fase anterior, y se aprovecha el módulo adaptable como herramienta para disminuir la cantidad de viviendas en el conjunto, al mismo tiempo que se generan espacios para otros programas, sin la necesidad de instalar nuevamente fundaciones, ni desmontar y transportar los módulos a otro sitio. Al mismo tiempo, se aprovechan también las instalaciones sanitarias, eléctricas y la red de incendio del campamento anterior.. 71.

(72) x9. x18. Esquema de uso de módulos tipo y de servicio.. 72.

(73) Planta N1 - 1:200.

(74) Planta N2 - 1:200.

(75) Planta N3 - 1:200.

(76) Corte AA - 1:100.

(77) Corte BB - 1:100.


(79) Vista patio interior.
