SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez

SOCIEDAD RECREATIVA EN SADA

MEMORIAS

(2)

(3)

ÍNDICE

Memoria descriptiva 5

Proyecto, Antecedentes, Información previa,necesidades sociales. programa, descripción del proyecto, datos urbanísticos

Memoria estructural 17

Memoria constructiva 21

Cumplimiento de CTE 39

DB-SI 41

DB-SUA 49

DB-HS 61

DB-HR 87

DB-HE 99

Presupustos y mediciones 115

Pliego de condiciones 113

Gestión de residuos 133

(4)

(5)

(6)

(7)

MEMORIA DESCRIPTIVA

1.1. INTRODUCCIÓN

Se nos plantea la oportunidad de construír en un espacio tan complejo como Sada… ¿cómo actuar ante un espacio que se ha visto tan perjudicado, y que a la vez nos presenta su condición de tierra natural como un gran valor?

En un punto de tensión entre distintos equipamientos, se encuentra oculta nuestra parcela. En pleno “centro” de Sada y al mismo tiempo aislada.

Entendemos los orígenes, las huellas y las marcas en el territorio como puntos fundamentales para generar nuevas trazas en el territorio, y por esto nos convertiremos en exploradores, trataremos de tantear qué es lo que necesita este espacio, y en esta búsqueda veremos clara la necesidad de reconectarnos con su origen natural.

1.2. AGENTES E INFORMACIÓN PREVIA

El presente Proyecto de Ejecución consta de una parte escrita y una parte gráfica. Toda la información contenida en ambas partes del proyecto es inseparable la una de la otra y además se complementan.

Nos situamos en Sada, un núcleo con una importancia notable por su valor como puerto pesquero, y en su relación con la ciudad de A Coruña. Entendiéndolo hoy en día, cuando gran parte de sus habitantes realizan su actividad profesional en A Coruña, consideramos de gran interés retomar proyectos como el de La ciudad de las rías, de Andrés Fernández Albalat Lois, ya que, además de su interés por ser uno de los primeros proyectos de carácter territorial gallegos, pone sobre la mesa un tema que será fundamental para entender Sada: la necesidad de comprenderla como una parte más de esa "ciudad de las rías". Ciudad hoy utópica pero fundamental para tener en cuenta el modelo de ciudad al que sería interesante acercarse, en la que la racionalidad le gane a la dispersión, siempre acompañada de coherencia arquitectónica.

Abordaremos Sada con la intención de crear un espacio que sirva de cohesión social y arquitectónica. Que aproxime ciudadanos y espacios, y que cree en los espacios intermedios que hayan quedado desatendidos, un posible punto de unión.

Analizaremos las calles históricas, que hoy están completamente alteradas debido a la especulación urbanística, y profundizaremos en la comprensión de las relaciones que las distintas construcciones crean con el espacio natural tan valioso que las rodea.

(8)

Trataremos así de romper con una forma de entender la arquitectura y el espacio público (o más bien su carencia), que ha venido dándose lamentablemente en numerosos puntos de este importante núcleo gallego. Para ello, trataremos de establecer una relación más coherente entre lo construído y lo natural, volviendo de forma circular al concepto de límite.

Analizaremos por lo tanto la posición de Sada, su relación con su entorno y con la ciudad de A Coruña, sus datos poblacionales y sociales, para abordar tras esto el ámbito natural y el construído, campos que han ido perdiendo su relación, para, esperemos, retomarla en este futuro cercano.

Para esto, será necesario comprender la evolución histórica de las construcciones, el aumento de la tipología de bloque de viviendas, la importancia del relleno y la construcción del puerto, y el "desvanecimiento" de la densidad constructiva en el que se sitúa nuestra parcela, lindando con un entorno claramente natural.

(9)

1.3. REFERENTES

El límite como punto fundamental… ¿ dónde están las barreras? ¿qué es aquello que acaba con un espacio y comienza con uno nuevo? ¿Son los límites barreras o continuidades o siempre estarán sujetas a nuestra percepción cultural?

Para reflexionar sobre esto, revisamos la obra de diferentes arquitectos que “tocan” los límites de una manera especial.

En un comienzo revisamos la obra de Barragán, quien con los planos nos enseña a mirar y percibir de nuevas formas la naturaleza. La luminosidad y la continuidad de sus espacios serán desde el comienzo un objetivo a perseguir.

Diferentes obras gráficas de otros arquitectos nos ayudan también a comprender

el concepto de límite: los maravillosos dibujos de Alejandro de la Sota o de Carlo Scarpa confirman que efectivamente, los límites no siempre son iguales, y siempre tendrán una repercusión en nuestra percepción. La continuidad, las fronteras, los muros y las vistas son elementos fundamentales con los que la arquitectura juega y se asoma al paisaje, se asoma a la realidad.

(10)

Carlo Scarpa Alejandro de la Sota

Alvar Aalto nos presenta claramente un diálogo con la naturaleza, en la que la arquitectura parece intentar responder a las preguntas que nos plantea.

Alvar Aalto- Casa Carré Alvar Aalto- Casa Experimental en Muuratsalo

Acudiremos también a Burle Marx, que nos planteará nuevas maneras de comprender el paisaje, entendiendo las formas de la naturaleza y relacionándonos con ellas.

Nos asomaremos también a propuestas más recientes que nos plantean el encuentro con lo natural de formas muy interesantes:

Selgascano- Terminal de Yenikapi Depuradora del lago Whitney- Steven Holl

Sanaa- Onishi Town Hall

Sanaa con este proyecto nos aporta una visión muy interesante del espacio… ¿dónde están los límites? ¿tiene que ser el camino que me marca la arquitectura un recorrido monótono y cerrado? Nos aportarán la necesidad

(11)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez 1.4. EJERCICIO PROPUESTO. REVISIÓN DEL PROGRAMA. Programa y propuesta:

¿qué es una sociedad recreativa?

El planteamiento de crear una asociación recreativa nos hace preguntarnos desde el comienzo de qué se trata para entender cuál será su papel en la actividad de Sada.

Una sociedad recreativa es una organización cultural, deportiva y recreativa en la que los vecinos se organizan para generar espacios donde practicar distintas actividades en comunidad.

Se entiende que una sociedad recreativa hoy en día debe ser un espacio en el que los vecinos organizados dispongan de unas instalaciones que les permitan activarse practicando deporte, practicar actividades culturales como la lectura y, a su vez, organizar actos.

Una sociedad recreativa hoy en día debe ser por lo tanto un espacio flexible, que valga tanto para realizar un partido de fútbol como para una celebración con banquete, o para recibir clases de informática. De esta forma, debe dar respuesta a necesidades intergeneracionales uniéndolas para crear un centro para reunirse, para activarse y para compartir.

La propuesta por parte de los docentes se entiende como una unidad: no hay fragmentación en función de los usos, esta materia será labor del alumno, que diseminará este como considere interesante. Para esto, reflexionamos sobre las necesidades de un lugar como Sada:

1.5. NECESIDADES SOCIALES

A pesar de tratarse de una organización y asociación privada, entendemos que uno de los valores de esta propuesta es potenciar la función pública que desarrollan este tipo de organizaciones. En un momento en el que aumenta la intención de agrupación social, el retomar la escala "vecinal" y las relaciones que el reciente desembarco del mundo tecnológico ha ido desplazando a un segundo plano se vuelven un tema fundamental. Se propondrá una asociación privada de libre inscripción para todos los vecinos y vecinas, permitiendo que la arquitectura juegue así un papel fundamental para la unión de los ciudadanos, tanto para practicar deportes, realizar celebraciones o actividades culturales. Espacios de relación.

Sada, teniendo en la actualidad una gran concentración de vivienda, necesita un espacio en el que todos estos vecinos puedan dar salida a sus intereses, funcionando así la sociedad recreativa como un corazón más (teniendo en cuenta ya As Brañas, La Terraza o el puerto), un espacio de actividad en el que relacionarse de nuevo con la naturaleza.

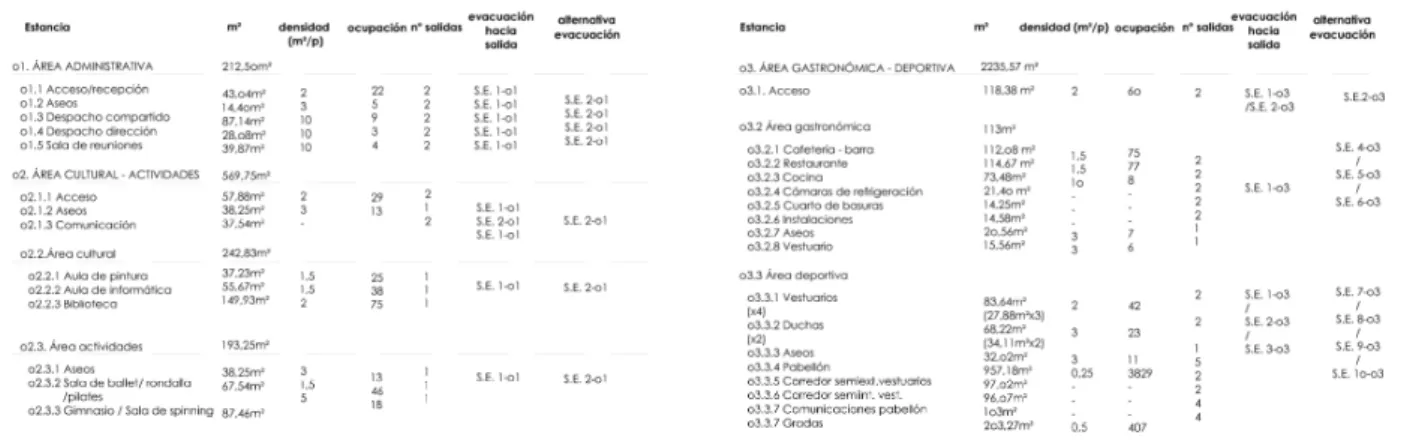

1.6. EL PROGRAMA

Se entenderá el programa establecido por el equipo docente como una propuesta de relaciones, que se tomará como referencia, pero, como se habló numerosas veces en clase, será alterado y dimensionado por el alumno como este considere necesario.

Se extrae de un programa que podría haberse entendido como una unidad, realizando un único "polo centralizador", una serie de diferencias, fragmentándolo para crear entre esta división programática el que será el centro del proyecto.

(12)

La parte gastronómica consistirá en un restaurante y cafetería, con su correspondiente cocina, y demás servicios (pequeños vestuarios para trabajadores, cuarto de instalaciones, aseos, cámaras de refrigeración y cuarto de basuras).

El área administrativa consistirá de una zona de recepción, despacho compartido, sala de reuniones y espacio de dirección, (y con su espacio de servicios -aseos).

El área cultural y de actividades dispondrá de un espacio con biblioteca, aula de pintura y un espacio abierto que funcionará como aula de informática, como filtro hacia la biblioteca.

Los espacios de actividades serán un espacio de gimnasio (necesariamente diferenciado del pabellón por la estaticidad de las máquinas), y un aula para danza - o en ocasiones, pilates.

El uso deportivo vendrá protagonizado por el pabellón, que por sus dimensiones permitirá la práctica de deportes como bádminton, baloncesto o fútbol sala. Así mismo, este espacio se tomará como multiusos para espectáculos si fuese necesario (razón también por la que se incluyen gradas), o clases de danza, dado su amplio espacio.

Ante esta diversidad funcional, deciden agruparse los usos según el carácter de su uso, diferenciando los espacios de mayor afluencia (restaurante-pabellón) de los espacios menos visitados (administración), o de aquellos con uso diario para cantidades contenidas de personas (biblioteca-aulas).

(13)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez 1.7. PROYECTO

El proyecto de la sociedad recreativa en Sada se presenta como un objetivo muy interesante: en un núcleo totalmente heterogéneo, en el que será necesario crear un elemento cohesionador, que tenga en cuenta los valores naturales de la zona, y a su vez cree una relación con los diferentes elementos de tensión.

Cerrada por límites construidos y naturales, la parcela de trabajo tiene un importante carácter de isla en lo que se refiere al entorno construído, pero abriéndose sin embargo de alguna forma al entorno natural.

Con una gran diversidad bioclimática, el lugar de trabajo se plantea como un espacio rico, como una caja de sorpresas, como un jardín al que se accede por una pequeña frontera que se encontraba allá, en el mundo real. Para potenciar esta idea de contraste entre el exterior y el interior, conservaremos el único acceso peatonal que da a la calle principal, manteniendo su carácter de cuello de botella, que acentuará la diferencia entre el mundo exterior y la arquitectura natural del interior.

En cuanto a la situación en la parcela, se tiene en cuenta desde el comienzo la intención de no invadir la zona de acceso, considerando la idea de filtro, de límite difuso, fundamental para entender el proyecto.

Será con pensando en LÍMITES como se abordará el proyecto, reflexionando sobre los diferentes bordes que nos rodean, y cómo podremos darles variedad y permeabilidad para no producir cambios bruscos.

Así, nos acercamos a la obra de diferentes arquitectos como Alejandro de la Sota, Alvar Aalto o Carlos Raúl Villanueva, que juegan en numerosas ocasiones con la permeabilidad de los límites en su arquitectura.

La parcela se sitúa en un espacio de nuevo muy heterogéneo: la brusquedad de la vía rodada, que apenas deja espacio para los peatones, junto con los equipamientos próximos (instituto, pista de patinaje, campo de fútbol...), el edificio comercial y las viviendas unifamiliares contiguas crean un espacio donde los bordes son duros, donde no hay ningún acercamiento entre las diferentes partes, donde el espacio de disfrute público no ha sido un foco de atención.

Para abordar este tema, se hará un acceso paulatino, en el que el peatón se vaya encontrando vegetación desde el mismo acceso de la calle, para pasar por unas pérgolas (con "ventanilla") que nos permitan el acceso. Una vez en el interior se intentará poner en valor lo que se entiende como punto fundamental de la parcela: su diversidad en bioclimas o bio-espacios. Se entenderán tres áreas fundamentales:

un área de vegetación más seca (provocados por la realización del campo de fútbol y por la escasez de árboles- en el centro de la parcela-, una segunda zona muy húmeda próxima al río, y una vegetación variada en la parte posterior a las viviendas, en la que distinguimos distintos tipos de árboles, siendo este un área muy protegida.

Entorno al centro que crean los diferentes espacios se situarán las construcciones, que desde este centro vertirán a la naturaleza para ofrecernos una nueva forma de habitarla.

(14)

Se trata de una propuesta de conexiones, de límites y de uniones, de comprender el peso de la naturaleza en el espacio en el que trabajamos. De entender la necesidad de crear espacios de relación y de entrelazar y cohesionar la diversidad que nos encontramos.

En un primer esquema, determinamos con unas trazas lo que será el motor el proyecto: unas líneas que delimitan las zonas diferenciadas y un punto que será el centro sobre el que girará el programa.

Dividiremos el espacio en las áreas citadas anteriormente, gráficamente:

Entorno a este centro se dispondrán las construcciones, que se amoldarán a los distintos bioclimas: área húmeda-de río para lo cultural, espacio protegido para lo gastronómico y naturaleza abierta para las grandes superficies de los espacios deportivos.

Sobre este variado entorno natural, descenderán las distintas capas que se unirán con un espacio “cubierto” abierto, tipo "parra" que nos hará un filtro natural para adentrarnos finalmente en la parcela.

Tras este primer filtro, accedemos a las distintas áreas del proyecto: pasando inicialmente por el espacio administrativo, nos encontramos con el acceso principal, que nos dirigirá a la zona deportiva y gastronómica, por considerar que se trata de los usos más públicos. De un lugar abierto, cubierto por la naturaleza, pasamos el filtro semi-transparente de una fachada de vidrio y accedemos a un gran hall que nos dirigirá al pabellón y al restaurante. En línea recta aparece el plano de

agua. La piscina introducirá en este lado de la parcela los reflejos propios de estos elementos, dando frescura y variedad al espacio.

El pabellón, girado sobre el resto tendrá un papel singular, y también lo tendrán los vestuarios, a los que se podrá acceder desde una puerta en la línea de elementos verticales que rodeará el pabellón.

Este se asomará a la parcela, mostrándonos en la que es hoy la parte más seca las funciones deportivas que requerirán de pistas exteriores: pádel y tenis.

(15)

A pesar de esta fragmentación funcional del programa, se entenderá siempre como un proyecto unificador. Un proyecto que entrelazará las distintas realidades que nos encontramos para dar sentido a este vacío urbano con tantas posibilidades.

Volvemos la vista atrás y recuperamos ortofotos de Sada:

–

Viendo estas imágenes somos conscientes de la evolución histórica que ha tenido Sada, cómo se ha ido colonizando el territorio (más notable conociendo los índices de edificabilidad).

Para retomar la relación con la naturaleza tendemos la mano con este proyecto, que pretenderá ser un centro de reunión natural, la continuación de los caminos verdes, el ensalzamiento de los ríos y devolver el ocio a los espacios naturales.

(16)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez 1.7. NORMATIVA URBANÍSTICA

Se utilizará para este proyecto básico la documentación elaborada por los compañeros de clase de resumen de las normativas vigentes en la actualidad como esquema y resumen para su cumplimiento.

Ante las normativas presentadas, consideramos importante destacar la altura máxima de 7.5om, el distanciamiento de los límites arquitectónicos y el margen de protección de aguas.

Entendiendo la singularidad de realizar un proyecto de estas características en una zona que en la actualidad no está preparada para ello, como se habló en clase se tomarán ciertas medidas excepcionales como la asimilación de la parcela catastral como límite construíble, pero siempre teniendo en cuenta estas medidas.

El límjte de protección de aguas se entiende como un límite fundamental, pero dadas las indicaciones de clase, se toma finalmente la decisión de ocuparlo en 4m, dejando todavía 32m de distancia entre el elemento construído y el río.

(17)

(18)

ÍNDICE

01. SUSTENTACIÓN DEL EDIFICIO

Características del terreno Procceso de excavación Saneamiento

02. SISTEMA ESTRUCTURAL

Cimentación Losas

Perfiles metálicos Celosías

Escaleras y rampas

03. ACCIONES

Acciones consideradas Hipótesis de carga

04. CARACTERÍSTICAS DE LOS MATERIALES

(19)

01.SUSTENTACIÓN DEL EDIFICIO

01.1. CARACTERÍSTICAS DEL TERRENO DE CIMENTACIÓN

El estudio geotécnico se compone de la siguiente información:

Conocimiento "in situ" de los horizontes de suelos y rellenos, determinación de los parámetros geotécnicos e los materiales y propiedades, y estimaciones de cargas admisibles , asientos totales junto con recomendaciones de tipo y profundidad de la cimentación.

Para el reconocimiento de los materiales litológicos del subsuelo, se realizan las siguientes pruebas: • Reconocimiento superficial y definición de zonas

• Dos calicatas geotécnicas y toma de muestras • Dos ensayos de penetración dinámica DPSH • Ensayos de laboratorio

Los niveles geotécnicos que se establecen son:

NIVEL 1: Formado por tierra vegetal de color marrón y materiales de relleno. Se recuperan arenas, arenas finas y llimos de color marrón y alta plasttcidad. En el sondeo se reconoce una potencia de 0.50 m.

Se trata de un nivel excavable mediante medios mecánicos convencionales.

NIVEL 2: Suelo eluvial limoso de compacidad floja. Se trata de un nivel que está constituido por materiales muy limosos, con indicios de arcilla y arena y color anaranjado. Encontramos este sustrato debajo del nivel 1, hasta una profundidad aproximada de 6,2 metros (donde los valores de Ndpsh comienzan a modificarse).

Se determinan unas granulometrías MH, plasticidad media-alta, densidad de 1.60 gr/m3 y humedad w= 25%.

Los parámetros geotécnicos adoptados en este nivel son: Cohesión: 1,5 - 2,00 Tn /m2

Ángulo de rozamiento interno: 26 grados Densidad seca =1,60 g/cm3 (zona de fracturas) Módulo de deformación = 40 kg/cm3

Permeabilidad K= 2x10-7 m/s

NIVEL 3: Suelo eluvial limoso de compacidad medianamente densa. Como se refleja anteriormente, se tratan de los mismo materiales del nivel anterior con un aumento del grado de compacidad hasta llegar al rechazo (contacto con un macizo rocoso esquistoso).

Se establecen los siguientes parámetros: Cohesión: 1,5 Tn /m2

Ángulo de rozamiento interno: 29 grados Densidad seca =1,70 g/cm3 (zona de fracturas) Módulo de deformación = 120 kg/cm3

Permeabilidad K= 2x10-6 m/s

NIVEL FREÁTICO:

Se detecta la presencia de agua a una cota variable de 1.50 - 1,70 m desde el inicio del sondeo.

OTROS DATOS EXTRAIDOS DEL ESTUDIO:

(20)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez 01.2. PROCESO DE EXCAVACIÓN:

Para la realización de esta cimentación, la excavación será la siguiente:

• Se realiza una limpieza del terreno vegetal, maleza, broza, madera caida, escombros y cualquier otro elemento de este carácter. Se estima una profundidad de 0.2 a 0.6 metros.

• Se realiza un rasanteo de la parcela a las cotas de terminación de los muros de cimentación y replanteo de la obra.

• Se ejecutan las zanjas tomando las precauciones necesarias. Se excava a dos niveles: en la mayor parte de la edificación hasta + 3,6, y en la zona de mayor profundidad, hasta la cota de

cimentación de + 2. 6. Como podemos comprobar, el nivel freático, que se sitúa a la cota +3,4., por lo tanto la mayor parte de la cimentación quedará sobre el mismo, y la zona del pabellón, enterrada por debajo de este. Se instalan por ello pozos de bombeo en este ámbito. Estos se apoyan sobre el geotextil reforzado con dos capas y relleno de 30 cm de grava. Se realiza la excavación con cuchara bivalva, comenzando por la creación de una rampa de acceso rodado y pendiente 25% para permitir el acceso de maquinaria pesada adecuada, excavación a cielo abierto de la parcela. Alcanzado el nivel freático, se garantizará el funcionamiento de las bombas de achique.

• Tras el completo vaciado de la parcela, se comienza con la ejecución del pilotaje de las zapatas (situadas a cota -3.8m), a una altura donde ya no existe nivel freático. Posteriormente se realiza el encepado y el relleno. El pilotaje, tipo CPI-6, de pilotes perforados sin entubación con fluidos estabilizadores (lodos tixotrópicos). En cuanto a su ejecución, esta se realiza de la siguiente manera: Antes del comienzo de la excavación de los pilotes se introduce en el terreno una tubería auxiliar quedando parte de la misma sobresaliente para garantizar que se mantenga por encima del nivel de la excavación. Se realizará con barrenas de hélice cortas, ya que esta parcela de Sada se

caracteriza por sus terrenos blancos. Cuando se alcanza la profundidad de la cota resistente se limpia el fondo de la excavación mediante un cazo, y se decantan los lodos tixotrópicos -introducidos durante el barrenado- cuando se coloca la armadura y se realiza el hormigonado. La armadura se introduce con grúa, manteniendo 20 cm de separación con el fondo de la excavación e

introduciendo separadores para su correcto centrado.

SANEAMIENTO

La red horizontal de drenaje de agua sirve para proteger los muros perimetrales contra la humedad y para conducir el agua infiltrada al terreno.

El drenaje del proyecto, que se realiza entorno a los muros de forjados sanitarios como en el perímetro del alcorque central se realiza con tubos de drenaje de PVC miroperforados tipo “porosit” diámetro

150 mm con pendiente 1.5 % , sobre grava para filtrar.

Para mayor concreción, ver documentación gráfica de saneamiento (apartado instalaciones) y plano de cimentación (apartado estructuras).

2.SISTEMA ESTRUCTURAL

DESCRIPCIÓN GENERAL

(21)

Para acentuar la diferencia entre estos elementos construídos y la curva de lo natural se opta por una estructura de elementos lineales , con carácter ligero y que nos remitan a la naturaleza en la que nos encontramos. Para ello, se utilizarán por lo tanto pórticos de madera.

La cimentación deberá realizarse mediante encepados de pilotes, debido a que la cota resistente se encuentra a -18m.

El pabellón es un elemento singular entre los diferentes volúmenes del proyecto. Sus grandes dimensiones nos exigen otro modelo estructural. Al querer mantener la estructura de madera, y para evitar los grandes cantos de las vigas, se le añadirán unos tensores que ayudados por una barra metálica completarán la estructura.

Ante la posibilidad de hacer una estructura simétrica se decide mantener el carácter asimétrico que ya tienen las gradas.

DESCRIPCIÓN DE LA CIMENTACIÓN

Como se describirá a continuación en la memoria del proceso constructivo, la cimentación se distingue

fundamentalmente en dos tipos: la que alcanza la cota +3.6 m -base encepados-, que no llega al nivel freático ( + 3.4 m) y está compuesta por encepados de hormigón armado con pilotes hasta la cota -12.5 m, sobre los que se sitúa un forjado sanitario de viguetas y bovedillas, y la que alcanza una cota de +2.6 m -base

encepados-, situada bajo el pabellón, que estará compuesta por encepados con pilotes, una losa maciza de hormigón armado (cota interior +3m) y, sobre esta, una solera ventilada tipo cavity para el paso de

instalaciones y evitar el paso de humedad y ascenso del agua por capilaridad. Hormigones empleados:

Hormigón en cimentación

- Tipificación HA-25/P/30/IIa

- Resistencia característica especificada: 25 N/mm2. - Consistencia: plástica

- Asiento en cono de Abrams: 3-5 cm. - Tamaño máximo de grava: 30 mm. -Tamaño máximo de arena: 5 mm. - Ambiente: IIa

- Nivel de control: Estadístico

- Resistencia de cálculo: 16,66 N/mm2. - Recubrimientos mínimo / nominal: 40 / 50 mm. - Máxima relación agua / cemento: 0,60 - Tipo de cemento: CEM II/A 42,5 N/mm2. - Contenido mínimo de cemento: 275 Kg/m3. - Compactación: Vibrado

DESCRIPCIÓN DE LOS SOPORTES

(22)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez .

DESCRIPCIÓN DE LOS ELEMENTOS ESTRUCTURALES HORIZONTALES Encontramos distintos tipos de elementos estructurales horizontales:

-Vigas y viguetas de madera laminada - descripción en el cuadro anterior-.

-Forjado de viguetas y bovedillas de hormigón. bajo la mayor parte del proyecto, generando un forjado sanitario. (Ver cuadro de hormigones en la documentación gráfica y memoria constructiva).

-Losa de hormigón armado apoyada sobre el terreno y situada en el pabellón deportivo. Esta se encuentra bajo una solera ventilada para el paso de instalaciones y evitar el ascenso del agua y /o humedad por capilaridad. (Características del hormigón dispuestas anteriormente).

3.ACCIONES

Acciones consideradas:

PLANTA BAJA

ACCIONES PERMANENTES

Peso propio forjado unidireccional 3.7 kN/m²

Solera ventilada tipo cavity 1.6 kN/m²

Acabado suelo +aisl. sobre f. unidireccional y cavity 1 kN/m² (baldosa)

(23)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez ACCIONES VARIABLES

Sobrecarga de uso C1 - restaurante Zona de acceso público : 3 kN/m² kN/m2

Sobrecarga de uso C2- vestíbulo, pabellón, aglomeraciones Zona de acceso público : 5 kN/m²

Sobrecarga de uso C3- administración Zona de acceso público : 3 kN/m²

Sobrecarga de uso C4- biblioteca, aulas Zona de acceso público : 2 kN/m²

Sobrecarga de uso C5- cubierta Z ona de acceso público : 1 kN/m²

PLANTA CUBIERTA

ACCIONES PERMANENTES

Peso propio forjado madera 3.7 kN/m²

Panel sandwich 0.33 kN/m²

ACCIONES VARIABLES

Sobrecarga de uso C5- cubierta Z ona de acceso público : 1 kN/m²

ACCIONES VARIABLES

-Acciones eólicas

Presión dinámica del viento: 0.5 kN/m2 Coeficiente de exposición: 1.9 Coeficiente eólico: 1.1

-Acciones térmicas

Se consideran las acciones térmicas realizando untas de dilatación por medio de un cálculo para su disposición, interdistancia y anchura, en la proximidad del acceso al pabellón.

-Acciones de nieve: No se considerará

-Acciones sísmicas:

De acuerdo a la Norma de Construcción Sismorresistente: Parte General y Edificación (NCSR-o2), según el mapa de Peligrosidad Sísmica, corresponde a una aceleración sísmica básica ab< o,o4g, que para construcciones de Normal Importancia y según el artículo "1.2.3 Criterios de aplicación de la norma" dedúcese que non é de aplicación a mencionada Norma do proxecto que nos ocupa.

HIPÓTESIS DE CARGA

COEF. PARCIALES DE SEGURIDAD DESFAVORABLE

_FAVORABLE

Peso propio G 1.35 0.8

(24)

Sobrecarga de nieve -

-Sobrecarga de viento Qv 1.5 0

Empuje del terreno 1.35 0.7

· VALOR DE CÁLCULO SITUACIÓN PERSISTENTE O TRANSITORIA ∑ γ G_{· G}k_{+ γ}Q · QK_{+ γ}Q_{· ψ}0_{· Q}k

HIPÓTESIS 1: G+ γ·QU HIPÓTESIS 2: G+ γ·QN HIPÓTESIS 3: G+ γ·QV HIPÓTESIS 4: G+ γ·QU + ψ·γ·Qv HIPÓTESIS 5: G+ γ·QU + ψ·γ·Qv

COEFICIENTES DE SEGURIDAD

El nivel de control adoptado para la estructura de hormigón armado es el normal Ek nivel de daños previsibles es el nivel B

- Coeficiente de minoración de resistencia del acero: 1.15 -Coeficiente de minoración de resistencia del hormigón: 1.15 -Coeficiente de minoración de resistencia del hormigón: 1.15 -Coeficiente de ponderación de las acciones: 1.6

4. CARACTERÍSTICAS DE LOS MATERIALES

Acero en armados

ACERO EN ARMADURAS DE HA

Barras corrugadas de acero de dureza natural B500S Características mecánicas:

-Límite elástico: 500 N/mm2

-Carga unitaria de rotura > 550 N/mm2 -Alargamiento de rotura > 12%

-Relación carga de rotura/límite elástico > 1.05

-Diámetro de mandriles de ensayo de doblado-desdoblado: Ø<16 : 5 Ø

16 < Ø<25 : 8 Ø Ø>16 : 10Ø

Características mecánicas garantizadas por el suministrador

Las barras deberán tener aptitud al doblado-desdoblado, manifestada por la ausencia de grietas apreciables a simple vista al efectuar el ensayo de doblado-desdoblado

Llevarán grabadas las marcas de identificación según UNE 36068/94

MALLA ELECTROSOLDADA

Formadas por barras corrugadas de acero B-500T que se cruzan entre sí perpendicularmente y cuyos puntos de contacto están unidos mediante soldadura eléctrica, conforme a la norma UNE-EN 10090

(25)

4. ANÁLISIS Y CÁLCULO

Para el análisis y cálculo de la estructura de la sociedad recreativa en Sada se emplean diversas herramientas de cálculo matricial: cypecad versión 2011.b (versión estudiante) para la estructura de hormigón, y Metal 3D versión 2011.b (versión estudiante) para la estructura de madera.

Dada las similares dimensiones y requerimientos de las estructuras porticadas de los volúmenes, a excepción del pabellón, se determina una clara distinción: el cálculo de los pórticos generales y el cálculo independiente de la estructura del pabellón.

En cuanto a los elementos estructurales de los volúmenes de cafetería, biblioteca, aulas y dirección: Inicialmente, para los pórticos generales, y siguiendo los criterios y decisiones de proyecto, se establecen unas dimensiones para los elementos de madera laminada (los pórticos). Estos se predimensionan, estimando los valores de sección y entrevigado. Posteriormente, se realiza una comprobación manual a flecha. Se calculan entonces las dimensiones de las viguetas y el entrevigado, y finalmente, con el programa Pyme para estructuras de madera, se calculan las uniones (herrajes y pernos).

Una vez calculados los pórticos, se calculan los forjados de viguetas y bovedillas. Se introducen en Metal 3d, para ello, los pórticos de madera. Posteriormente e Cypecad, por medio de el diseño de una "Estructura integrada" se vincula la estructura de metal 3D en madera y el forjado.

En cuanto al análisis y cálculo del pabellón, este comenzará por la fase de diseño del tipo de cercha requerida en el proyecto. Posteriormente, y establecidos unos valores iniciales, se introducen los elementos de madera laminada en Metal 3D (soportes, vigas y cable metálico). Con ello se obtienen los esfuerzos en cabeza de los pilares, que finalmente se introducirán en Cypecad para el cálculo del muro y la losa maciza de hormigón armado.

Para comprender mejor este proceso, se describen los procesos de cálculo con estos dos programas: Cypecad:

Como se describía anteriormente, se emplea para el cálculo y dimensionado de estructuras de hormigón armado - en este caso-. El análisis se realiza por un cálculo espacial 3D, por métodos matriciales de rigidez,

discretizando la estructura en elementos tipo barra, emparrillados de barras y nudos y elementos finitos triangulares.

Metal 3D:

El objetivo de esta aplicación de Cupe es el cálculo y diseño de estructuras tridimensionales de nudos y barras de cualquier material, con dimensionado y optimizado de perfiles, dimensionado de zapatas, placas de anclaje y encepados. De nuevo se realiza un cálculo por métodos matriciales de rigidez, formando las barras los elementos que componen la estructura. Esta se compone por elementos tipo barra conectados a través e nudos.

5.NORMATIVA

Se emplea fundamentalmente normativa española, atendiendo a las inidicaciones dadas en taller. En el presente proyecto se han tenido en cuenta los siguientes documentos del Código Técnico de la Edificación (CTE):

DB SE: Seguridad estructural DB SE AE: Acciones en la edificación DB SE-A Seguridad Estructural de Acero

Además, se ha tenido en cuenta la siguiente normativa en vigor: EHE-08: Instrucción de Hormigón Estructural.

De acuerdo a las necesidades, usos previstos y características del edificio, se adjunta la justificación documental del

(26)

(27)

(28)

REPLANTEO, DEMOLICIÓN Y EXCAVACIÓN

• Se realiza el replanteo inicial : la definición de los bordes del ámbito de actuación después del levantamiento del protocolo notarial de daños y grietas en las edificaciones colindantes.

• Se disponen las protecciones de obra y señalizaciones de seguridad antes de comenzar a ejecutar la limpieza de terreno y excavaciones necesarias para permitir el acceso de la maquinaria de demoliciones a la parcela.

• Demolición de la pequeña edificación de la parcela, desescombro y limpieza de elementos existentes (vallas, pistas de tenis y otros elementos de escombro)

• Se realiza una limpieza del terreno vegetal, maleza, broza, madera caida, escombros y cualquier otro elemento de este carácter. Se estima una profundidad de 0.2 a 0.6 metros.

• Se realiza un rasanteo de la parcela a las cotas de terminación de los muros de cimentación y replanteo de la obra.

• Se ejecutan las zanjas tomando las precauciones necesarias. Se excava a dos niveles: en la mayor parte de la edificación hasta + 3,6, y en la zona de mayor profundidad, hasta la cota de

cimentación de + 2. 6. Como podemos comprobar, el nivel freático, que se sitúa a la cota +3,4., por lo tanto la mayor parte de la cimentación quedará sobre el mismo, y la zona del pabellón, enterrada por debajo de este. Se instalan por ello pozos de bombeo en este ámbito. Estos se apoyan sobre el geotextil reforzado con dos capas y relleno de 30 cm de grava. Se realiza la excavación con cuchara bivalva, comenzando por la creación de una rampa de acceso rodado y pendiente 25% para permitir el acceso de maquinaria pesada adecuada, excavación a cielo abierto de la parcela. Alcanzado el nivel freático, se garantizará el funcionamiento de las bombas de achique.

• Tras el completo vaciado de la parcela, se comienza con la ejecución del pilotaje de las zapatas (situadas a cota -3.8m), a una altura donde ya no existe nivel freático. Posteriormente se realiza el encepado y el relleno.

Descripción del pilotaje:

PILOTE TIPO CPI-6 PERFORADOS SIN ENTUBACIÓN CON FLUIDOS ESTABILIZADORES (lodos tixotrópicos)

Tipo de pilote: Pilote CPI-6 Para terrenos no cohesivos, con gravas sin arcillas y bolos por la aplicación de tremie. Armadura longitudinal: 6Ø12 Long. del armado: 19m Armado transversal: Ø8 c/2o

ARMADO DE LOS PILOTES

Armadura de acero B500S formando jaula. ARMADURA LONGITUDINAL:

Dispuesta uniformemente en el perímetro de la sección según los diámetros indicados en el cuadro adjunto. La armadura sobresaldrá del pilote en cabeza la mayor de las siguientes longitudes: 50 centímetros o el diámetro del pilar.

La longitud mínima de armado del pilote será de once metros. ARMADURA TRANSVERSAL:

Constituída por zuncho en espiral con el diámetro y separación de espiral indicados en la tabla.

El diámetro exterior del zuncho o de los cercos será igual al diámetro del pilote menos el recubrimiento de cinco centímetros.

En cuanto a su ejecución, esta se realiza de la siguiente manera:

(29)

Cuando se alcanza la profundidad de la cota resistente se limpia el fondo de la excavación mediante un cazo, y se decantan los lodos tixotrópicos -introducidos durante el barrenado- cuando se coloca la armadura y se realiza el hormigonado. La armadura se introduce con grúa, manteniendo 20 cm de separación con el fondo de la excavación e introduciendo separadores para su correcto centrado.

Para verter el hormigón dentro de la perforación correctamente, evitando segregaciones y exudaciones, se utiliza un tubo tremie. Este se introduce por dentro de la armadura hasta alcanzar el fondo de la perforación. Entonces se bombea el hormigón que debe ser de consistencia fluida. Este, al ser más denso que el fluido de sostenimiento (lodos tixotrópicos) queda en el fondo desplazándolo hacia la superficie.

A medida que se va realizando el hormigonado, se va subiendo simultáneamente el tubo tremie, pero teniendo la precaución de mantenerlo siempre unos dos metros introducido en el hormigón fresco. Con esto se garantiza que la única parte de hormigón contaminada con lodos ascenderá quedando en cabeza del pilote. Cuando el hormigón alcanza la cota de la rasante del terreno se concluye con el hormigonado y se eliminan los restos del fluido de sostenimiento que pudieran quedar. Por último, se procede al descabezado de los pilotes, donde se picarán los primeros centímetros de hormigón que podría estar mezclado con restos de terreno o lodo.

El transporte de los terrenos a escombrera se realizará a través del vial principal, Rúa Lagoa.

En este proceso, se instalarán los pozos de bombeo, apoyados sobre el geotextil reforzado con dos capas y relleno de 30 cm de grava. Estos se ejecutarán con hormigón armado HA-3o-B-12-IV. Espesor de muros de 2ocm. Armado con #∅12 a 15 en ambas caras. Su terminación en interior será de mortero impermeable flexible tipo Sika Top 2o9. Los elementos que los componen son los siguientes:

o1. Tubo conectado con el exterior para ventilación

o2. Tapas rectangulares de 6ox8ocm de chapa de acero estriada de o.5cm de espesor, provistas de enganches para la cadena de izado de la bomba.

o3. Funcionamiento alternativo automático mediante interruptores de nivel susceptible de regulación manual. o4. Dos bombas trituradoras de igual potencia y caudal o provistas de motor asíncrono trifásico acopladas en paralelo, sumergibles y extraíbles a depósito lleno.

o5. Recinto de hormigón armado de resistencia característica HA-25 y acero B5ooS.

o6. Válvula de retención a la salida de cada bomba, dispuesta en la tubería de acero galvanizado.

o7. Cuadro eléctrico en el puesto de control provisto de alarma acústica y visual de para de interruptores de arranque y parada para cada bomba.

o8. Válvula de compuerta en arqueta de fábrica de ladrillo macizo R-1oo kg/cm2 de 25cm de espesor, dispuesta sober solera de 15cm de espesor de hormigón en masa de resistencia característica 2ookg/cm2, enfoscada y bruñida interiormente.

Se instalarán los medios auxiliares para garantizar la limpieza de los viales: balsa de decantación y lanza de agua para limpieza de maquinaria, etc. Se garantizará que no se formen zonas de bizcocho por la retención de aguas. La cota de terminación perfectamente plana, será la -+3.6 m y +2.6 m respectivamente, cota de apoyo del hormigón de limpieza.

CIMENTACIÓN Y ESTRUCTURA

La cimentación del proyecto, como se establece anteriormente, se dispone a dos cotas, una cota general de +3.6 - por encima de nivel freático- y una cota de +2.6 m para el pabellón deportivo, por debajo. La primera está constituida por encepados con pilotes, forjado sanitario con viguetas y bovedillas. La segunda será una losa maciza de hormigón apoyada sobre el terreno con encepado de pilotes. Sobre la losa se dispondrá una solera ventilaada tipo Cavity para el paso de instalaciones y evitar el ascenso de agua por capilaridad y paso de la humedad.

El hormigón empleado será el siguiente: Hormigón en cimentación

- Tipificación HA-25/P/30/IIa

(30)

SOCIEDAD RECREATIVA EN SADA

Hormigón en pilares y vigas:

- Tipificación HA-25/B/12/IIIa

Hormigón en forjados:

- Tipificación HA-25/B/20/IIIa

- Resistencia de cálculo: 16,66 N/mm2. - Recubrimientos mínimo / nominal: 35 /45 mm. - Máxima relación agua / cemento: 0,65 - Tipo de cemento: CEM II/A 42,5 N/mm2. - Contenido mínimo de cemento: 300 Kg/m3. - Compactación: Vibrado

ELEMENTOS DE CONSTRUCTIVOS: (ver documentación gráfica)

CIMENTACIÓN

ci.oo- Terreno mecánicamente compactado.

ci.o1- Hormigón de limpieza HL-15o/2o/IIB(e=1ocm) fabricado en central y vertido con bomba.

(31)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez cio3- Encepado de pilotes.

cio4- Lámina autoadhesiva impermeabilizante tipo DANOSA Plast de betún modificado con elastómeros (SBS) con armadura de Film de Polioleflina para estanqueidad en estructuras enterradas y lámina anticapilaridad. Reacción al fuego E (según EN ISO 11925-2), estanqueidad 6okPa, resistencia a la cizalla de juntas 2oox2oo±1oo N/5omm, transmisión de vapor de agua < 5*1o-8kg(m s).

cio5- Capa drenante de nódulos tipo Drentex Protect 4o compuesta por estructura tridimensional de polietileno de alta densidad (HDPE) y geotextil de polipropileno en una de sus caras. Polietileno de alta densidad de altura del nódulo 8mm, peso 22og/m, resistencia a la compresión 2ookN/m, y tensión de rotura > 25oN/5cm. Geotextil de polipropileno e=o.85mm, peso 1oo g/m, tensión de rotura>6o%, permeabilidad al agua 15 l/ms, Suministro en rollos de 2ox2m, de 4om de largo.

cio6- Enchachado de grava de río limpia filtrante 2omm< Ø< 4omm, e=2omm.

cio7- Tubería drenante de PVC (ranurado flexible) microperforada tipo "porosit" Ø15omm pte.2%.

cio8- Capa separadora de fieltro geotextil no tejido para filtrado y protección de 2oo g/m² compuesta por fibras de poliéster unidas por agujereado.

cio9- Tubo para ventilación de forjado sanitario de PVC Ø1ocm, embebido en muro de cimentación de hormigón, acabado con boquilla de aireación.

ci1o- Pletina metálica doblada de acero galvanizado para protección de láminas, espesor 2mm.

ESTRUCTURA

*(a definición concreta e as características dos elementos están desarrollados no apartado correspondente a Estructuras)

*(todos os pilares levarán unha capa de illamento ao vacío de 2omm de espesor, rodeado dunha chapa metálica. Revisar planos de detalle).

eo1-Encepado de pilotes embebido en zapata corrida según planos de estructuras. eo2-Pilar de madera laminada gl24H, 18ox4oomm, tratado con lasur mate.

eo3-Viga de madera laminada gl24H, 2oox6oomm, tratado con lasur mate. eo4-Placa para formación de unión pilar - viga.

eo5- Muro de sótano h=2mm, HA-3o/B/2O/IIIa con aditivos hidrófugos fabricado en central y vertido con bomba, acero UNE-EN 10080 B500S, cuantía 100kg/m3, espesor 4ocm. Armado según planos de estructura. eo6-Junta de dilatación hidrófuga.

eo7-Losa de cimentación e: 4ocm, HA-3o/B/2O/IIIa con aditivos hidrófugos fabricado en central y vertido con bomba.

eo8-Forjado unidireccional de semiviguetas pretensadas y bovedillas, e:3ocm (25+5cm) intereje 7ocm. Según planos de estructuras.

eo9-Solera ventilada mediante piezas de PVC a molde perdido tipo caviti form, con capa de compresión con malla electrosoldada B-4ooT diám.8mm #2ox3ocm.

CERRAMIENTO

El aislamiento se dispondrá hacia el exterior de la estructura y en la cara superior de las vigas. El acabado en los paramentos exteriores opacos será de chapa metálica blanca. A continuación se describen los elementos:

ce.o1- Chapa metálica de acero inoxidable, e=4mm, acabado blanco mate.

ce.o2- Perfiles metálicos de acero estructural S 275jr para sujeción de la chapa metálica de fachada.

ce.o3- Panel semi-rígido de aislamiento térmico en canto de losa de lana de roca no revestido, espesor panel exterior=10cm, espesor panel interior=5cm.

ce.o4- Rastrel de pino silvestre 50x50mm para formación de montante vertical.

ce.o5- Panel sandwich autoportante realizado in situ compuesto por cara exterior tablero aglomerado hidrófugo de 15mm, alma de aislamiento térmico y panel para acabado, fijado a pórticos mediante anclajes ce.o6- Carpintería exterior de acero galvanizado tipo Technal.

ce.o7- Acristalamiento triple tipo CLIMALIT PLUS con aislamiento térmico reforzado 4/1o/3/1o/4mm con perfil separador de aluminio y doble sellado perimetral sobre carpintería con acuñado de calzos de apoyo perimetrales y laterales.

(32)

espesor, transimisón de vapor de agua (sd) 0,03 m (Según ISO 12572), estanqueidad al agua clase W1 (Según EN 1928), reacción al fuego clase E.

ce.11 - Barrera de vapor de papel de aluminio con base tipo Kraft. Solapes mínimos de 5omm. Fijadura química y separación con fieltro geotextil en ambas caras.

ce.12 - Cámara bufa, e=14cm.

ce.13 - Mortero de nivelación para colocación de barrera impermeable para recogida de aguas.

CUBIERTA

cu.o1- Chapa metálica de acero inoxidable, e=4mm, acabado blanco mate atornillada con tornillos especiales para cubierta tipo CELO, para fijación directa y cabeza hexagonal con ranura, diám=28mm.

cu.o2- Panel sandwich realizado in situ compuesto por cara exterior tablero aglomerado hidrófugo de 15mm, alma de aislamiento térmico y panel para acabado, fijado a pórticos mediante anclajes

cu.o3- Aislamiento térmico de 18cm de aislamiento térmico de poliestireno extruído, de superficie lisa y mecanizado lateral a media madera.

cu.o4 - Lámina impermeable tipo TYVEK SOFT 1560B, de una sola capa impermeable al agua, altamente permeable al vapor de agua, compuesta de polietileno de alta densidad termoaligerado, de 175 μm de espesor, transimisón de vapor de agua (sd) 0,03 m (Según ISO 12572), estanqueidad al agua clase W1 (Según EN 1928), reacción al fuego clase E.

cu.o5- Barrera de vapor de papel de aluminio con base tipo Kraft. Solapes mínimos de 5omm. Fixadura química e separación con fieltro xeotextil en ambas caras.

cu.o6- Carpintería exterior, lucernario de cubierta con doble acristalamiento tipo climalit, 9/12/8.

ACABADOS INTERIORES

Predominará la madera en los suelos, empleándose en los paramentos verticales tras la estructura (que también es de madera) DM de acabado blanco para destacar los elementos macizos de madera.

ao1-Tablero contrachapado hidrófugo tipo FINSA Corstyrene acabado blanco calidad V. e= 2cm ancho=15ocm.

ao2- Pavimento de tarima flotante de madera de roble macizo calidad V con cantos rectos, ancho=30cm tratada mediante sistema Bethell (vacío-presiónvacío) con sales de cobre libres de cromo y arsénico, clase de uso 4. Barnizado en fábrica con dos manos de barniz de secado ultravioleta y dos manos de terminación de barniz de poliuretano bicomponente en base de agua, acabado mate. Resistencia al deslizamento clase 1. ao3- Lámina anti-impacto de polietileno expandido de alta densidad+lámina acústica, e=7mm.

ao5- Aislamiento térmico de paneles de espuma de poliestireno extruído con elevada resistencia á compresión. Tipo Styrofoam DOW Flootmate 2oo-A. Paneis machihembrados de dimensións 6oox125omm, e:5omm. Conductividad térmica o,o4o W/ (mK), densidad=4okg/m3. Con lámina de papel de aluminio en su cara caliente como barrera de vapor.

ao6- Chapa de acero galvanizado en caliente como remate, e:5mm.

ao7- Colgante para lámpara de iluminación indirecta con perforaciones distanciadas da placa de pladur. ao8- Tabique autoportante de 16cm de espesor formado por doble capa de cartón-yeso de espesor 15+15mm; montantes de acero; aislamiento térmico y acústico entre montantes de panel semi-ríxido de lana de roca no revestido, resistencia térmica 1,75m2K/W, conductividad térmica o,o34 W/mK, densidad nominal 7okg/m3, espesor 8omm; tablero contrachapado hidrofugado pintado en blanco.

ao9- Trasdosado autoportante mediante subestructura metálica, para aislamiento acústico, anclado a la capa de aislamiento térmico de lana de roca (d=90kg/m³) con tablero DM con tratamiento hidrófugo. Con acabado pintado blanco mate.

ACABADOS EXTERIORES

a.e.o1- Tierra vegetal-

a.e.o2- Entramado metálico electrosoldado de acero, tipo Tramex, altura:3omm.

a.e.o3- Solera de hormigón armado de dimensiones variables, e:1ocm, realizada con formigón HA-25/B/2o/IIa, fabricado en central y vertido con cubilote, extendido y vibrado manual, malla electrosoldada ME 2ox2o diam 5-5 5ooT 6x2,2o UNE-EN sobre separadores homologados. Fratasado para acabado visto.

(33)

SOCIEDAD RECREATIVA EN SADA Alicia Martínez Núñez Secciones de firme para los acabados exteriores en pavimentos:

U01 - TIERRA COMPACTADA

Se proyecta para la zona de acceso, que se intercalará progresivamente con zonas de piedra. Sus capas son las siguientes:

1. Terreno compacto e: 20 cm 2. Cama de arena Ø 0-3mm e: 10 cm 3. Encachado de grava e: 15 cm

4. Zahorra natural 100% proctor modificado, e: 20 cm 5. Terreno compacto.

U02 - CÉSPED ARMADO

1. Sub base de zahorra compactada de 15cm de espesor.

2. Árido fino (0-4 mm.) arena, para regularización de superficie de colocación de las bandejas de césped armado.

4. Malla electrosoldada de alambre corrugado de alta adherencia y límite elástico 500N/mm2, con separación entre ejes de 20 cm. y de diámetro de alambres Ø6.

5. Hormigón de características R(fck)= 200 kg/cm2, según EHE-08 a razón de 1 m3 por cada 15 m2 de pavimento continuo césped armado tipo Paviprint.

6. Tierra vegetal

U03 - CÉSPED

La "capa natural" del proyecto, el ámbito más verde está compuesto de: 1. Estrato vegetal

2. Zahorra natural 100% proctor modificado, e: 20 cm 3. Terreno compacto

U04 - VEGETACIÓN: CULTIVOS, FLORES Y ÁRBOLES

La "capa natural" del proyecto, el ámbito más verde está compuesto de: 1. Estrato vegetal con siembra de cultivos

U05 - PIEDRA

Zona de piezas de granito combinando diversos tamaños. 1. Piezas de granito e: 4 cm

2. Cama de arena Ø 0-3mm e: 10 cm 3. Encachado de grava e: 15 cm

U06 - ASFALTO

Se mantiene la zona asfalta de la vía de colinante al norte, que desemboca en la rotonda 1. Capa de rodadura 2

2. Capa base macadam 6 cm 2. Cama de arena Ø 0-3mm e: 10 cm 3. Encachado de grava e: 15 cm

(34)

Se prevé la ampliación de la zona de adoquín preexistente en las vías de acceso. Sus capas son las siguientes: 1. Adoquín de granito 20x10x10 y 10x10x10

U08 - ADOQUINES LADRILLO

Se prevé la ampliación de la zona de adoquín preexistente en las vías de acceso. Sus capas son las siguientes: 1. Adoquín de ladrillo 20x10x10

U09 - ACABADO PISTA TENIS I Y PADEL

Pavimento de hormigón poroso para pistas de tenis y padel.

1. Tres capas de mortero acrílico (rendimiento aproximado de 0,4 kg/m² por capa) - para regularización de superficies - y capa de sellado con pintura monocomponente a base de resinas acrílicas (rendimiento aproximado de 0,2 kg/m²)

2. Aglomerado asfáltico 2. Solera de hormigón de 9 cm.

3. Relleno de gravilla. (superficies mayores a 500 m2). 4. Firme

U10 - ACABADO PISTA TENIS II

PAV. TIPO TENNISQUICK I/SOLERA GRAN. SUP.

Pavimento de tierra batida para una de las pistas de tenis. 1. Tierra batida tipo policourt 4 mm

2. Árido calizo fino compactado e: 6 cm 2. Puzolana volcánica 10cm

3. Árido machaqueo 10 cm 4. Árido 10 cm

(35)

INSTALACIONES

FONTANERÍA

Se plantean 2 contadores diferenciados, uno de ellos para el edificio y otro para el sistema de seguridad de incendios. Del contador deriva un colector, y del colector, las siguientes derivaciones: dos UTAS

(independientes), zona gastronómica (cafetería- restaurante), administración, biblioteca-actividades y polideportivo (vestuarios) .

El área gastronómica contará con dos zonas diferenciadas, aseos y cocina. En el aseo se dispondrán 3 lavabos y 3 inodoros, y en la cocina 4 salidas para fregaderos, lavavajillas y aparatos. En el administrativo, salidas de lavabos y 3 de inodoros. Por último, en la zona de vestuario y aseos del polideportivo, habrá dos grupos de aseos principales y dos grupos de duchas. En total, se disponen unas 20 duchas, 10 lavabos y 10 inodoros.

ELEMENTOS

QUE COMPONEN EL SISTEMA

Acometida:

Se proyecta una acometida a la red de suministro pública de agua. Esta está compuesta por una llave de corte del edificio, un tamal que la conecte a la red pública y una llave sobre una arqueta de la red pública. Estos elementos discurren enterrados hasta la llave de corte del edificio (que debe estar accesible).

Instalación interior:

El ARMARIO CONTADOR estará ubicado en la sala de contadores. Incluye llave de paso, contador general que mide el consumo, válvula antirretorno, una llave de paso, el filtro de la instalación y una llave de salida general.

Como se puede apreciar en los gráficos, habrá dos colectores, uno para agua fría y otro para agua caliente. Incoporamos en el sistema agua caliente, ya que debido a la presencia del restaurante, el pabellón y los vestuarios, resulta imprescindible

NOTAS:

- Se dota a los grifos y cisternas de dispositivos de ahorro de agua.

- Se incluyen llaves de corte independientes para todos los cuartos húmedos. - Se dispondrán purgadores en los montantes verticales.

La acometida desde la red pública y las conducciones generales se realizan en tubería de polietileno de alta densidad , disponiéndose manguitos de dilatación cada 6m.

- Las conducciones son de polipropileno pp-c, de 45 y 27 mm para agua fría y caliente respectivamente. Todas las tuberías de las instalaciones interiores del edificio (AF y ACS) discurren calorfugadas bajo coquilla aislante de espuma de polietileno a lo largo de todo su recorrido, con espesores mínimos a determinar según cuadro adjunto.

Se diseñan acometidas y derivaciones ocultas, discurriendo por tabiques e instalaciones bajo la solera ventilada (cavity), disponiéndose alineados y repartidos.

Se recuerda que el plano es un esquema de instalación que debe ser previamente replanteado en obra y aprobado por la D.F., al objeto de evitar cruces, interferencias con otras instalaciones, tramos al exterior y/o paso por locales inadecuados.

(36)

- Todas las tuberías de agua caliente estarán protegidas con un aislamiento térmico para evitar en lo posible pérdidas caloríficas.

CONDICIONES GENERALES DE LOS MATERIALES

1.

Los materiales que se vayan a utilizar en las instalaciones de agua potable cumplen los siguientes requisitos:

a)

No modificar la salubridad ni características del agua suministrada.

b)

Los productos empleados cumplirán lo especificado en la legislación vigente para aguas de consumo humano.

c)

En la definición de los materiales de la instalación, será fundamental la resistencia a la corrosión interior.

d)

No se podrá presentar incompatibilidad electroquímica entre los elementos.

e)

La temperatura máxima de resistencia de los fluidos de la instalación será de 40ºC

f)

Los materiales de la instalación no podrán suponer un riesgo para la salubridad y limpieza del agua de consumo humano.

g)

La fatiga, envejecimiento y durabilidad, junto con otros posibles factores mecánicos y químicos, no disminuirán la vida útil prevista de la instalación.

2.

Para que se cumplan las condiciones anteriores, se podrán utilizar revestimientos, sistemas de protección o los ya citados sistemas de tratamiento de agua.

TUBERÍAS

-Su disposición y geometría deberá tratar de evitar la formación de cúmulos de cal.

- Se evitarán los nudos, esquinas y largos recorridos para evitar pérdidas de carga en general.

-Se emplearán pinturas acrílicas en el aislamiento de las tuberías, debiendo asegurarse así la durabilidad ante las acciones climatológicas.

-Se establecerá una pendiente mínima de 1% para los tramos horizontales.

- Se procurará ocultar todos los elementos de la instalación que sea posible.

MANTENIMIENTO Y CONSERVACIÓN

Se establecen las siguientes recomendaciones de conservación y mantenimiento:

INTERRUPCIÓN DEL SERVICIO

1-

Debe procederse al vaciado de las instalaciones que no se pongan en uso 4 semanas después de su instalación, o aquellas que permanezcan 6 meses sin usarse.

2-

Las acometidas sin uso deberán ser cerradas, y taponadas si este período se prolonga más de un año..

NUEVA PUESTA EN SERVICIO

1-

En instalaciones de descalcificación se iniciará una regeneración por arranque manual.

2-

Las instalaciones de agua de consumo humano que hayan sido puestas fuera de servicio y vaciadas provisionalmente deben ser lavadas y vaciadas a fondo para la nueva puesta en servicio.

(37)

A)

Para el llenado de la instalación deberán abrirse al principio un poco las llaves de cierre, comenzando por la llave de cierre principal. A continuación, para evitar golpes de ariete y daños, se purgarán de aire durante un tiempo las conducciones por apertura lenta de cada una de las llaves de toma, empezando por la más alejada o la situada más alta, hasta que no salga más aire. A continuación deberán abrirse totalmente las llaves de cierre y lavarán las conducciones.

B)

Se comprobará la estanqueidad de la instalación antes de su puesta en funcionamiento.

MANTENIMIENTO DE LAS INSTALACIONES:

1-

Las operaciones de mantenimiento relativas a las instalaciones de fontanería recogerán detalladamente las prescripciones contenidas para estas instalaciones en el real decreto 865/2003 sobre criterios higiénico- sanitarios para la prevención y control de la legionela, y particularmente todo lo referido en su anexo 3.

2-

Los equipos que necesiten operaciones periódicas de mantenimiento, elementos de medida, control, protección y maniobra, así como válvulas, compuertas, unidades terminales, que deban quedar ocultos, se situarán en espacios que permitan la accesibilidad.

(38)

CLIMATIZACIÓN Y VENTILACIÓN

Las instalaciones de climatización y ventilación tienen como objetivo establecer unas condiciones higrotérmicas óptimas para la habitabildiad de los espacios.

Con este objetivo, y teniendo en cuenta siempre las normativas de salubridad vigentes, el CTE DB HS, se intentará emplear una instalación sencilla y optimizar sus resultados.

Para esto, dividiremos las instalaciones de climatización y ventilación, utilizando como elemento de difusión en la primera los fancoils, y en la segunda una rejilla que impulsará y expulsará el aire.

CLIMATIZACIÓN

El sistema de climatización se basará en un modelo agua-aire que empleará los elementos ya dispuestos para la producción de ACS y AF refrigerada. La producción de agua caliente se realizará mediante una bomba de calor conectada a un depósito acumulador de varios circuítos, y la producción de agua fría se llevará a cabo a través de este mismo equipo, con salidas para AF sanitaria y para la alimentación del sistema agua- aire. Como se establecía anteriormente, los elementos de difusión serán los fancoils.

Este sistema (con la utilización de agua para la climatización), permitirá principalmente un ajuste variable de la climatización que se quiere obtener en los distintos espacios, así como una disminución del tamaño de los tubos por los que circula el elemento climatizador.

La bomba cederá o captará o capta calor del suelo y el agua subterránea, en función de las condiciones climáticas y requerimientos, y se aportará la temperatura deseada por medio de los fancoils, dispositivos constituidos por un intercambiador de calor y un ventilador que fuerzan el paso del aire de impulsión para favorecer el proceso de termotransferencia. El depósito acumulador servirá para pequeñas demandas.

Estas bombas de calor geotérmicas tierra-agua extraen la energía directamente de la tierra, instalando sondas geotérmicas verticales. Las Bombas de Calor tienen altos índices de rendimiento en modo frío y calor (mayores a 4) y, permiten un abastecimiento térmico libre de emisiones de CO2 en el punto de consumo. No utilizan combustibles líquidos o gaseosos, por lo que no requieren adaptarse a las condiciones limitadoras de otros generadores que utilizan estos combustibles convencionales ni seguir pautas en la evacuación de gases de la combustión, facilitando su instalación.

La bomba de calor empleada:

Bomba de calor de geotermia y agua - agua tipo Vitocal 350-W Pro , potencia frigorífica nominal 157 kW, potencia calorífica neta 186 kW, Rendimiento COP neto 5.94. Dos compresores tipo SCROLL refrigerante R410A,, con aceite frigorífico polioléster POE 3MAF (32 cst). Intercambiador de placas soldadas de acero inoxidable. Temperatura de entrada del agua al condensador +30 °C/+55 °C(min/max), temperadtura de salida del agua al evaporador -10 °C/+18 °. Dimensiones 1932 mm x 911 x 1650 mm, Peso 1060 kg, temperatura de almacenamiento -20 °C/+50 °C. Presostato diferencial de caudal, filtro, manómetros, válvula de seguridad y purgador automático de aire.

Un Sistema de Diagnóstico de Ciclo refrigerante (RCD) monitorea continuamente la eficiencia y asegura en combinación con la válvula de expansión electrónica (EEV) su correcto funcionamiento.

UTA (Unidad de Tratamiento de Aire):

Unidad de tratamiento de aire tipo CTA-STD-6 para un caudal máximo de aire de 6000m3/L, 1944 l/s. Prestaciones de refrigeración 30º HR 60%. Prestaciones de calefacción: 15ºC ent. Peso aproximado 635 kg. Carcasa estanca constituida por un panel sandwich de 45 mm de espesor formado por una plancha interior galvanizada y exterior prelacada, compuesto por espuma de poliureano inyectada de 40 kg/m3 de densidad. Junta de EPDM colocada entre el perfil y la estructura. Cubiertas de proyección en fibra de vidrio y resinas de poliéster que ofrececn alta resistencia a las condiciones ambientales a la intemperie.

Fancoils para suelo:

(39)

VENTILACIÓN

El objeto de la instalación consiste en la disposición de medios para la ventilación adecuada de las estancias, aportando caudal suficiente desde el exterior y extrayendo el aire viciado del interior.

Se plantea una instalación de aportación de aire primario exterior tratado, y expulsión de aire por medios mecánicos, garantizando el cumplimiento de la normativa vigente.

En la instalación de ventilación la unidad de tratamiento de aire (UTA) , su funcionamiento consistirá en tratar aire del exterior para meterlo posteriormente en los espacios interiores y desechar el aire interior viciado.

Se plantea una instalación de aportación de aire primario exterior tratado, y expulsión de aire por medios mecánicos, garantizando el cumplimiento de la normativa vigente.

Tomando como referencia el RITE se establecen unos caudales mínimos de ventilación que deberán ser

aportados de manera mecánica, a partir del uso de cada estancia, y esto nos ayudará a configurar el caudal y dimensionado del sistema.

Cabe destacar la ventilación de los aseos y cocinas, que se realiza separada del resto del edificio, directamente a cubierta, dirigiendo este aire viciado de forma independiente.

Tomando como referencia las Exigencias de bienestar e higiene (IT 1.1) del RITE, se establecerá una categoría IDA 2 (caudal de renovación de aire Q= 12.50 l/pers - aire de buena calidad) para las oficinas, zonas de descanso, biblioteca, aulas, administración y almacenes. El RITE establecerá una categoría IDA 3 (Q= 8 l/pers - aire de calidad media) para el restaurante cafetería, pabellón...

Además, tomamos la clasificación de calidad del aire de extracción (AE), que determina 4 tipos: AE1, AE2, AE3 y AE4. Como podemos comprobar en la normativa, la mayor parte de nuestras estancias se clasifican como AE1, bajo nivel de contaminación(Bajo nivel de contaminación: aire que procede de los locales en los que las emisiones más importantes de contaminantes proceden de los materiales de construcción y decoración, además de las personas ( está excluido el aire que procede de locales donde se permite fumar): oficinas, aulas, salas de reuniones, locales comerciales sin emisiones específicas, espacios de uso público, escaleras y pasillos). El restaurante, los almacenes, los vestuarios y el pabellón se incluirán en la categoría AE2(moderado nivel de contaminación): aire de locales ocupado con más contaminantes que la categoría anterior, en los que, además, no está prohibido fumar.). Por último, los aseos y cocinas se incluirán en elAE3 (alto nivel de contaminación): aire que procede de locales con producción de productos químicos, humedad, etc. Están incluidos en este apartado: aseos, saunas, cocinas, laboratorios químicos, imprentas, habitaciones destinadas a fumadores.) , y como se describió anteriormente, tendrán la extracción de aire independiente.

LOS ELEMENTOS QUE COMPONEN LA INSTALACIÓN

Unidad de tratamiento de aire:

La UTA se encarga de preparar el aire para la ventilación, y generar calor o frío para los fancoils. Esta es tipo CTA-STD-6 para un caudal máximo de aire de 6000m3/L, 1944 l/s. Prestaciones de refrigeración 30º HR 60%. Prestaciones de calefacción: 15ºC ent. Peso aproximado 635 kg.

Carcasa estanca constituida por un panel sandwich de 45 mm de espesor formado por una plancha interior galvanizada y exterior prelacada, compuesto por espuma de poliuretano inyectada de 40 kg/m3 de densidad. Junta de EPDM colocada entre el perfil y la estructura. Cubiertas de proyección en fibra de vidrio y resinas de poliéster que ofrecen alta resistencia a las condiciones ambientales a la intemperie. Ventiladores contrífugos de doble oído, que en conjunto con el motor se sitúan flotantes sobre antivibradores y lona flexible en la boca de impulsión. Incorpora también, totalmente integrados, silenciadores con protección plástica para evitar desprendimientos de partículas de fibra.

Difusor-extractor de aire lineal:
