Sistema de gestión de las operaciones en Inversiones Guerfor S A

(1)

Nombre mueble

Fondo Blanco con detalles de formica

rojo y amarillo

Copservir 1400 1100 394

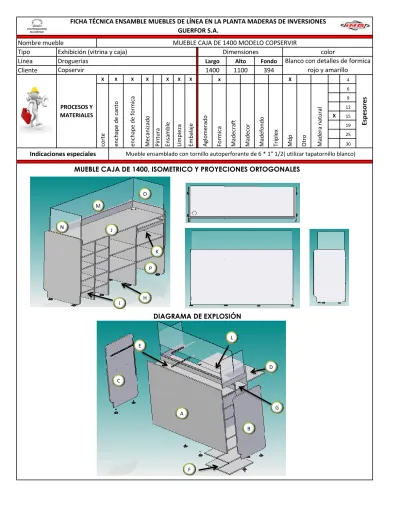

MUEBLE CAJA DE 1400 MODELO COPSERVIR

Exhibición (vitrina y caja) Dimensiones color

Droguerías Largo Alto

Tri

Indicaciones especiales Mueble ensamblado con tornillo autoperforante de 6 * 1" 1/2( utilizar tapatornillo blanco)

Emba

PROCESOS Y MATERIALES

DIAGRAMA DE EXPLOSIÓN

P

MUEBLE CAJA DE 1400, ISOMETRICO Y PROYECIONES ORTOGONALES

(2)

Pieza

Retenedor delantero 1370 100 15 MDP 1

394 15 MDP 2

Entrepaño sin perforar 446 435 15 MDP 2

Insumos necesarios

Frente mueble caja 1370 1100 15 MDP 1

60 tornillos autoperforantes 6 * 1"1/2, 20 tornillos de 6 *

1/4", 40 tapatornillos blanco, 8 uñas de gato de 1/4", 8 niveladores de 1" *

25 * 12, 1 juego de correderas full extención de 350, 1 pasacable pástico de 60 mm, 8 soportes pala con

camisa

Laterales externos 1100

nombre largo Ancho Espesor Material Cantidad

División intermedia 1 975 435 15 MDP 2

Retenedor lateral 420 100 15 MDP 2

Entrepaño media mad. 446 435 15 MDP 4

Portateclado 446 435 15 MDP 1

Techo 1370 435 15 MDP 1

División intermedia 2 975 435 15 MDP 1

Vidrios laterales 415 400 4 VIDRIO 2

Vidrio delantero 1370 400 4 VIDRIO 1

Entrepaño perforado 446 435 15 MDP 2

Proceso de ensamble:

1. Tome los laterales F e insértelos en cada una de las ranuras de la división intermedia I, posteriormente atornille a las divisiones intermedias H y a los entrepaños P y D utilizando tornillo autoperforante de 6 * ½”.

2. Atornille los laterales B y C con tornillo autoperforante de 6 * 1” ½, ( utilice tres tornillos por división)

3. Coloque el techo y asegúrelo a las divisiones intermedias con tornillo autoperforante de 6 * 1” ½” y coloque el pasacable en la perforación dispuesta para ello

4. Instale los retenedores laterales y frontales utilizando tornillo autoperforante de 6 * ½”

5. Coloque las correderas en el lugar indicado en el plano asegurándolas con tornillo autoperforante de 6 * ¼ y coloque el portateclado.

6. Inserte las uñas de gato en las perforaciones dispuestas para ello y enrosque los niveladores.

7. Finalmente pegue los vidrios y los tapa tornillos para aquellos tornillos cuya cabeza quedo expuesta, utilice silicona para los

(3)

Nombre mueble

Largo alto Fondo Blanco con detalles de formica

rojo y amarillo

Copservir 1000 1100 500

VITRINA DE EXHIBICIÓN DE 1000

Droguerías

Indicaciones especiales Mueble ensamblado con tornillo autoperforante de 6 * 1" 1/2( utilizar tapatornillo blanco)

Emba

VITRINA DE 1000, ISOMETRICO Y PROYECIONES ORTOGONALES

(4)

Pieza

Techo vitrina 970 475 4 VIDRIO 1

450 15 MDP 2

Frente panoramico 970 600 4 VIDRIO 1

Frente vitrina 970 300 15 MDP 1

50 tornillo autoperforante de 6 * 1" 1/2, 18 tornillo goloso de 6 * 3/4", 40 tapa tornillos blanco, dos manijas

tipo botón, 8 soportes pala con camisa, 4 esquineras con inserto, 4 niveladores de

1" * 25 mm, 16 tornillos autoperforante de 8 * 3/4"

Piso vitrina 970

Lateral vitrina 1100 500 15 MDP 2

Soporte vidrio delantero 970 50 50 ZAJO 1

Entrepaño 970 460 4 VIDRIO 2

Corredera en vidrio 600 500 4 VIDRIO 2

Corredera en madera 30 10 4 MDP 2

Zocalo 970 100 15 MDP 2

Puerta corredera izq. 490 297 4 TRIPLEX 1

Puerta corredera Izq. 490 297 4 TRIPLEX 1

Soporte vidrio trasero 970 50 50 ZAJO 1

1. Para el ensamble de la vitrina primero se debe acondicionar el piso, para ello se debe atornillar las correderas (I) utilizando tornillo autoperforante de 8 * 3/4", posteriormente atornille a los zócalos (H) y al frente (A) utilizando tornillo autoperforante de 6 * 1” 1/2.

2. Coloque las manijas tipo botón a las puertas correderas L y M luego póngalas en las correderas del piso ya armado y pruebe que corran con fluidez

3. Instale los laterales al piso ya armado utilizando tornillo autoperforante de 6 * 1” ½ 4. Coloque las esquineras con inserto y ubique en cada uno de estos últimos cada nivelador

5. Por último coloque cada uno de los vidrios y sujételos con los retenedores F y K, asegure con tornillo de 1” ½.

6. Finalmente cubra las cabezas de los tornillos que quedaron a las vista con tapa tornillos, nivele el mueble y realice ajustes

(5)

Nombre mueble

Largo Alto Fondo Blanco con detalles de formica

rojo y amarillo

Copservir 1100 500 450

ESQUINERO EXTERNO

Droguerías

Indicaciones especiales Mueble ensamblado con tornillo autoperforante de 6 * 1" 1/2( utilizar tapatornillo blanco)

Emba

ESQUINERO EXTERNO, ISOMETRICO Y PROYECIONES ORTOGONALES

(6)

Pieza

Lateral esquinero 1100 440 15 MDP 2

Frente esquinero 500 290 15 MDP 1 40 tornillo autoperforante

de 6 * 1" 1/2, 25 tapatornillos blanco, 4 uñas

de gato de 5/16" 4 niveladores de 5/16" * 1"*25, 8 soportes tipo pala

con camisa, dos bisagras piano de 1000, 32 tornillos

de 3 * 3/16 avellan, dos manijas tipo botón

Piso esquinero 500

Frente panoramico 710 501 4 VIDRIO 1

Puerta superior 700 165 12 MDP 1

Puerta inferior 330 165 12 MDP 1

Techo y entrepaños 490 380 4 VIDRIO 3

Soporte vidrio trasero 200 50 50 ZAJO 1

Soporte vidrio delantero 500 50 50 ZAJO 1

1. Antes de iniciar el ensamble del mueble se debe acondicionar el piso, se debe unir cada componente B, utilizando pegante incaspray rojo unir ambas superficies previamente rayadas y poner e prensa durante 30 min, al terminar esta operación coloque las 4 uñas de gato de 5/16” con sus respectivos niveladores

2. Después de secado el piso atornille el frente y el piso sobrante (con ranura para vidrio) formando el cajón inferior (autoperforante de 6 * 1” ½)

3. Atornille cada lateral al cajón ya formado

4. Coloque los vidrios y asegure con los retenedores delantero y trasero.

5. Utilizando las bisagras tipo piano coloque cada una de las puertas (asegure con tornillo avallan de 3 * 3/16) e instale las manijas tipo botón.

(7)

Nombre mueble

Largo alto Fondo Wild cherry, cedro, wengue,

abedul

VARIOS 1800 1200 500

BIBLIOTECA DE 1800

MULTIFUNCIONACIONALES VARIOS Dimensiones color

OFICINAS, HOGAR

BICLIOTECA 1800, ISOMETRICO Y PROYECIONES ORTOGONALES

(8)

Pieza

Entrepaño inferior (int) 770 500 19 madecor 1

500 19 madecor 1

Lateral biblioteca Izq. 1800 500 19 madecor 1

División horizontal 770 300 19 madecor 1 40 tornillo autoperfoante de

6 * 1"1/2, 10 de 10 * 2", 30 de 8* 3/4", 7 bisagras parche, 2 soporte tubo cortinero,1 tubo cortinero de 1" * 30 cm, 4 esquineras

con inserto de 3/16", 4 niveladores de 3/16 * 1 * 25, 3 manijas tipo arco de 15

cm, 6 tornillo avellan de 6 * 3/16", 1 chapa 5 guardas, 25

tapa tornillos café, 16 soporte pala con camisa, 50

puntilas de 3/4 sin cabeza

Lateral intermedio 1800

Lateral bilbioteca Der. 1800 500 19 madecor 1

Techo biblioteca 1500 500 19 madecor 1

Entrepaño superior (int) 770 300 19 madecor 3

Piso biblioteca 1800 500 19 madecor 1

Puerta alacena 800 400 19 madecor 2

Puerta ropero 1800 400 19 madecor 1

Espaldar biblioteca 1800 1200 4 Madefondo 1

Zocalo pequeño 470 70 19 madecor 2

Zocalo grande 1200 70 19 madecor 2

1. Antes de iniciar el ensamble del mueble se debe acondicionar el piso, atornille los zócalos L y M al piso K utilizando tornillo autoperforante de 10 * 2”, al mismo tiempo coloque las esquineras con inserto y los niveladores

2. Atornille lateral B y C a la división A utilizando tornillo autoperforante de 6 * 1” 1/2

3. Ahora coloque el techo de la biblioteca y posteriormente el lateral derecho, antes de realizar esta operación coloque los soportes para el tubo cortinero en la división del ropero, asegure todo con tornillo autoperforante de 6 * 1”1/2

4. Disponga las bisagras parche en las perforaciones y coloque las puertas H I y J asegurando con tornillo de 8 * ¾”, (antes de colocar las puertas coloque en ellas las manijas de arco)

5. Acondicione la chapa cinco guardas a la puerta del ropero , ubique camisas y soportes tipo pala y el tubo del ropero 7. Apuntille el espadar utilizando puntilla de 3/4 sin cabeza

(9)

Nombre mueble

abedul

VARIOS 1200 750 600

ESCRITORIO MINIFIX DE 1200

MOBILIARIO DE OFICINA Dimensiones color

OFICINAS

ESCRITORIO MINIFIX DE 1200 , ISOMETRICO Y PROYECIONES ORTOGONALES

A

C

B

(10)

Pieza A B y C

D

530 25 madecor 2

Faldón 1120 350 25 madecor 1

Tapa escritorio 1200 600 25 madecor 1 10 minifix ( cazuela y perno),

4 uñas de gato de 5/16", 4 niveladores de 5/16 * 1" * 25 mm, 10 tapa cazuela café

Laterales 720

1. Atornille los pernos a las laterales, la tapa y el faldón con la ayuda de una escuadra de tal manera que queden perpendiculares a la superficie de cada pieza

2. una el faldón con uno de los laterales coloque las cazuelas en los agujeros y gírela según en sentido de la flecha 3. Repita la operación anterior con el otro lateral

4. Coloque la tapa y asegure con las cazuelas al faldón y a los laterales

5. Coloque el mueble apoyado sobre la tapa e inserte las uñas de gato en los laterales (dos en cada uno) y enrosque los niveladores

6. Finalmente cubra las cabezas de las cazuelas que quedaron a las vista con tapa cazuelas, nivele el mueble y realice ajustes finales

PIEZA B yC PIEZA A

(11)

Nombre mueble

abedul

VARIOS 1200 750 600

ESCRITORIO MINIFIX DE 700

OFICINAS

ESCRITORIO MINIFIX DE 700 , ISOMETRICO Y PROYECIONES ORTOGONALES

D

A

(12)

Pieza A B y C

D

530 25 madecor 2

Faldón 1120 350 25 madecor 1

Tapa escritorio 1200 600 25 madecor 1 10 minifix ( cazuela y perno), 4 uñas

de gato de 5/16", 4 niveladores de 5/16 * 1" * 25 mm, 10 tapa cazuela

café

Laterales 720

1. Atornille los pernos a las laterales, la tapa y el faldón con la ayuda de una escuadra de tal manera que queden perpendiculares a la superficie de cada pieza

2. una el faldón con uno de los laterales coloque las cazuelas en los agujeros y gírela según en sentido de la flecha 3. Repita la operación anterior con el otro lateral

4. Coloque la tapa y asegure con las cazuelas al faldón y a los laterales

5. Coloque el mueble apoyado sobre la tapa e inserte las uñas de gato en los laterales (dos en cada uno) y enrosque los niveladores

6. Finalmente cubra las cabezas de las cazuelas que quedaron a las vista con tapa cazuelas, nivele el mueble y realice ajustes finales

PIEZA D PIEZA A

(13)

Nombre mueble

Largo alto Fondo

Rojo inglés

SECRETARIA DE EDUCACIÓN 1500 750 600

ESCRITORIO FALDÓN

OFICINAS

Indicaciones especiales Mobiliario en madera natural, sellado y lacado ensamblado con puntilla sin cabeza

Emba

ESCRITORIO FALDÓN, ISOMETRICO Y PROYECIONES ORTOGONALES

(14)

Pieza

Laterales 720 600 15 TRIPLEX 2

100 puntillas de 1" sin cabeza, 12 puntillas de 2" con cabeza, 10 tarugos de 1/2", 4 uñas de gato de 1/4", 4 niveladores de 1/4" *

1" *25 mm

Refuerzos pedestal 1 720

Faldón 1440 400 12 TRIPLEX 1

Refuerzo pedestal 3 500 40 12 TRIPLEX 4

70 12 TRIPLEX 4

Refuerzos pedestal 2 720 30 12 TRIPLEX 2

Marquete pedestal 720 30 30 ZAJO 4

Marquete corto tapa 1470 30 30 ZAJO 2

Marquete largo tapa 1170 30 30 ZAJO 2

Tapa 1170 570 15 TRIPLEX 1

Refuerzo tapa pequeño 380 70 12 TRIPLEX 3

Refuerzo tapa grande 1500 70 12 TRIPLEX 2

1. Utilizando puntilla de 1” con cabeza coloque el marquete a la tapa, los laterales 2. Utilizando puntilla de 2” una el faldón a los dos laterales

3. En las perforaciones realizadas en la parte superior del faldón y los laterales coloque los tarugos con adición de pegante y coloque la tapa

4. Lije los imperfectos que se presenten utilizando lija 320 y coloque en prensa durante dos horas para que seque 5. Coloque el mueble apoyado sobre la tapa e inserte las uñas de gato en los laterales (dos en cada uno)

6. Este mueble pasará al proceso de pintura por lo cual los niveladores serán colocados al finalizar este último

(15)

Nombre mueble

Wild cherry, abedul,wengue

VARIOS 338 480 370

MUEBLE ORGANIZADOR DE DOCUMENTOS

OFICINAS

Indicaciones especiales Mueble fabricado a partir de retal, ensamblado con tornillo autoperforante

Emba

MUEBLE ORGANIZADOR DE DOCUMENTOS, ISOMETRICO Y PROYECIONES ORTOGONALES

(16)

Pieza A y B

C D y E

F,G y H Entrepaños 370 300 19 MADECOR 3

338 19 MADECOR 1

Piso y techo 370 338 19 MADECOR 2

Laterales 480 370 2 MADECOR 2

25 tornillos autoperforante de 6 * 3/4", 18 tapa tornillo

café

Espaldar 480

1. Atornille los laterales A y B a la base y posteriormente al techo, utilice tres tornillos autoperforantes para cada uno de los lados.

2. Atornille el espaldar a la estructura formada hasta el momento

3. Utilizando una cuña para controlar la distancia de separación entrecada entrepaño soporte bien sobre el espaldar y atornille por el lado de los laterales (3 tornillos por cada lado)

4. Finalmente cubra las cabezas de los tornillos que quedaron a las vista con tapa tornillos, limpie utilizando varsol

(17)

Nombre mueble

VARIOS 360 200 260

SOPORTE PARA PORTÁTIL

OFICINAS

Emba

SOPORTE PARA PORTÁTIL, ISOMETRICO Y PROYECIONES ORTOGONALES

A

B

C

(18)

Pieza A B C y D

50 15 MADECOR 1

Laterales 260 200 15 MADECOR 2

Base 330 260 15 MADECOR 1 10 tornillos autoperforante

de 6 *1" 1/2", 10 tapa tornillo café

Refuerzo 360

1. Utilizando un punto de apollo atornille cada uno de los laterales a la base en su parte inferior ( tornillo autoperforante de 6 * 1"1/2

2. Colocar refuerzo, asegurar con dos tornillos a cada lado

(19)

Nombre mueble

VARIOS 340 300 300

CANECA PARA RESIDUOS

OFICINAS

Emba

CANECA PARA RESIDUOS, ISOMETRICO Y PROYECIONES ORTOGONALES

(20)

Pieza A, B, C y D E, F, G y H

I

25 25 MADECOR 4

Piso 300 300 25 MADECOR 1

Laterales 340 290 15 MADECOR 4 _{12 tornillo autoperforante de}

1" 1/2 , 40 puntillas de 1" 1/4 sin cabeza

Paral caneca 340

1. Coloque los laterales en cada una de las ranuras dispuestas en los parales 2. Apuntille (4 puntillas de 1" * 1 1/4 por ranura)

3. Coloque el piso y asegurelo con el tornillo autoperforante

(21)

Nombre mueble

VARIOS 1200 800 300

ESTANTE PARED USO DIVERSO

OFICINAS, HOGAR

Emba

ESTANTE PARED USO DIVERSO, ISOMETRICO Y PROYECIONES ORTOGONALES

(22)

Pieza C y F A y B G E, H, J, y K

D M I y L

MADECOR 4

300 25 MADECOR 2

División intermedia 750 300 25 MADECOR 1

Techo y piso 800 300 25 MADECOR 2

50 tornillo autoperforante de 1", 3 platinas de acero de

45 mm, 6 chazos metálico de 3/8 con tornillo puntilla ,

30 tapa tornillo café

Laterales 1200

1. Ensamble toda la parte externa del mueble utilizando tornillo autoperforante de 6 * 1" 1/2 2. Continue con el entrepaño intermedio y los entrepaños pequeños

3. Coloque tapa tornillo en la cabeza de los tornillos que quedaron expuestos

Tapa pequeña 300 170 25 MADECOR 1

División pequeña 290 300 25 MADECOR 1

División mediana 380 300 25 MADECOR 1

Entrepaños horizontales 550 300 25

PIEZA C y F

PIEZA A y B

PIEZA

PIEZA E H, J y K

PIEZA D

PIEZA M
