Ciclo de trabajo (A+/Temporización/ A-) Con posibilidad de elegir entre Cu – CC o Cx3 con Temporización entre ciclos.
VER VIDEO : CIRCUITO ELECTRONEUMÁTICO COMPLETO CON UN CILINDRO CON MULTIPLES CONDICIONES DE OPERACIÓN
https://youtu.be/8UsNg5HAqt0

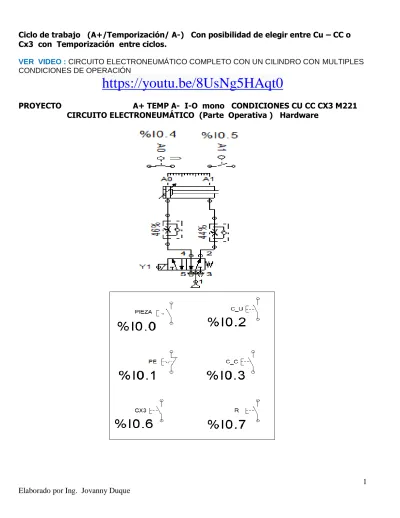

PROYECTO A+ TEMP A- I-O mono CONDICIONES CU CC CX3 M221 CIRCUITO ELECTRONEUMÁTICO (Parte Operativa ) Hardware
Descripción de las especificaciones
1. El sistema de control debe permitir la selección entre Ciclo Único (CU), Ciclo Continuo (CC) o Ciclo X3 (CX3).
2. El CC o CX3 deben quedar interrumpido (termina el ciclo actual y se detiene) por la acción de conmutar a CU.
3. El dispositivo se explora a través de un detector de pieza, cuando no hay piezas en el depósito, no ha de iniciar un ciclo o ha de pararse la instalación en su posición base, debiendo quedar interrumpido el Ciclo Continuo (CC) o el CX3.
4. Una vez accionado el pulsador de Paro de Emergencia (PE), debe retornar inmediatamente el cilindro a la posición de partida.
5. En CC o en CX3 el sistema debe asegurar una temporización entre ciclos.
Verificar si hace esto
CONDICIÓN Si realiza el CU al pulsar
Si realiza el CC al pulsar
Si realiza el Cx3 al pulsar
Si después de CX3 no se puede ejecutar CU-CC o CX3 hasta que previamente de pulse .
Si CC queda anulado por la acción de CU
Si CC queda anulado por la acción de
Si CC o CX3 queda interrumpido al no haber pieza en el deposito (abierto = No hay pieza)
COM1
%I0.3
%I0.2
%Q0.2
%Q0.3
Y1_PLC
A1 A2
3 4
%Q0.4
%I0.4 1
%I0.5 A1-PLC
A0-PLC 1 4
1 4
R_ESET-PLC
4 1
1 4
%I0.6
%I0.7
%Q0.5
%Q0.6
COM2
COM3
%Q0.7 C-U-PLC
C_C_PLC
PE_PLC
1 2 %I0.1
%I0.0
CX3-PLC
4 4
CONEXIÓN DE ENTRADAS Y SALIDAS
ENTRADAS Módulo Base
SALIDAS Módulo Base
+24 V 0V
+24 V 0V
+24 V 0V COM
ALIMENTACIÓN DEL PLC A
+ / T E M P / A - C O N D I C I O N E S
Interruptor PIEZA_PLC
TABLA DE SÍMBOLOS
ACLARACIÓN= ESTA TABLA SOLO INCLUYE LOS SÍMBOLOS PARA UN PROYECTO SOLO CON PLC , SI LO HACE CON HMI DEBE CREAR MÁS VARIABLES
CIRCUITO FLUID SIM p
CIRCUITO ELECTRONEUMÁTICO COMPLETO CON UN CILINDRO CON MULTIPLES CONDICIONES DE OPERACIÓN
https://youtu.be/8UsNg5HAqt0
PROGRAMA EN EDITOR LADDER DEL PLC
PLC M221 SOMACHINE LADDER VIJEO
Aquí se realizan los primeros proyectos para programar el PLC M221 de Schneider Electric tanto e n LADDER como en GRAFCET , usando entradas digitales, salidas digitales, temporizaciones, contadores y salidas a releé.
https://youtube.com/playlist?list=PLHTERkK4EZJrpcQFaezQCPDLfvQNAcb8N FACTORY IO EN SOMACHINE BASIC LADDER CX3 RESET
Con estos videos podrás aprender a realizar proyectos de simulación de PLC, vinculando el software FACTORY IO y SOMACHINE BASIC. El procedimiento se aplicará al desarrollo de un circuito electroneumático y se programará en lenguaje LADDER.
https://youtube.com/playlist?list=PLHTERkK4EZJovZx7yYGi82zdcB4PDFMSV
ACTIVIDAD
1. CREE UNA CARPETA LLAMADA - GRUPO X APELLIDO EST 1- APELLIDO EST 2
2. Modele en Fluid sim P V4.2 el circuito electroneumático para comprender su
funcionamiento ( según se describió en clase ( Ver video de la clase – ver enlace en el aula virtual).
Guárdelo en la carpeta con el nombre GRUPO X APELLIDO EST 1- APELLIDO EST 2
3. REALICE EL PROGRAMA DEL PLC M221 EN EL SOFTWARE SOMACHINE BASIC
Para ello tenga en cuenta
- Las entradas y salidas que se muestran en la página anterior (pueden usar esta tabla de símbolos)
- Cree el programa en el Software SOMACHINE BASIC CON EL NOMBRE GRUPO X APELLIDO EST 1- APELLIDO EST 2.
- Guárdelo en la carpeta
SI SOLO ENVIA EL PROGRAMA DEL PLC Y FUNCIONA OBTENDRA MÁXIMO UN 3.5.
4.
REALICE EL PROGRAMA DE LA PANTALLA HMI EN EL SOFTWARE VIJEO DESIGNER
Cree el programa en el Software VIJEO DESIGNER CON EL NOMBRE GRUPO X APELLIDO EST 1- APELLIDO EST 2.
Simule el proyecto usando la integración de los 2 software ( Somachine y Vijeo Designer)
Copie la carpeta que se crea con cada proyecto y cópiela para guardarla en la carpeta que creó en el punto 1.
El software genera una carpeta en esta RUTA (al menos en mi computador) [RUTA = “CARPETA DE PROYECTOS DE VIJEO DESIGNER BASIC 1.1
EN ESTA CARPETA SE GUARDAN LOS PROYECTOS DE VIJEOO DESIGNER BASIC 1.1
SI ENVIA EN LA CARPETA COMPRIMIDA EL PROGRAMA DEL PLC (SOMACHINE) Y LA CARPETA DEL PROYECTO VIJEO DESIGNER ER Y FUNCIONA PODRÁ OBTENER HASTA LA MÁXIMA NOTA
NOTA ACLARATORIA =
DEBEN HACER LOS PROGRAMAS EN LOS SOFTWARE SIGUIENTES CON ESTA VERSIONES , SI HACEN LOS PROYECTOS CON OTRAS VERSIONES MAS ACTUALIZADAS Y NO PUEDO ABRIR EL PROYECTO SE CONSIDERARA QUE NO LO PRESENTÓ.
DESCARGUE LOS SOFTWARE DE ESTOS LINKS
Adicionen a TODAS SUS VARIABLES el GRUPO , por ejemplo CX3_PLC_Gx K1_Gx etc.
CONDICIÓN OBLIGATORIA PARA TODOS LOS CASOS ETC
SOMACHINE BASIC SOFTWARE https://schneider- electric.app.box.com/s/le8ftnkrp3jjgt9t4ikhzexmzdvp82zw Somachine Basic 1.6 SP2 build 62620. okokok
VIJEO DESIGNER BASIC 1.1
VIJEO DESIGNER BASIC 1.1 https://www.se.com/br/pt/faqs/FA323611/
OKOK ENLACE PARA DESCARGAR
Cada una de las indicaciones anteriores se tendrán en cuenta dentro de la calificación de la actividad
LA SUSTENTACIÓN DEL PROYECTO HACE PARTE DE LA NOTA , ES DECIR QUE
DEBEN ESTAR EN CAPACIDAD PARA RESPONDER PREGUNTAS SOBRE EL PROYECTO NO SE ACEPTARAN O SE TENDRAN EN CUENTA ENVIOS POR FUERA DE LA FECHA LÍMITE ESTABLECIDA
