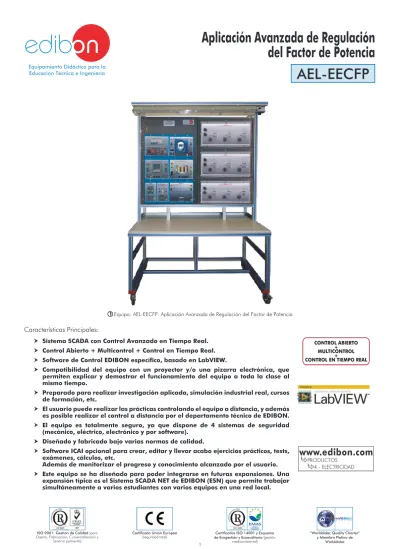

Aplicación Avanzada de Regulación del Factor de Potencia AEL-EECFP

(1)

1 Certificado Unión Europea

(seguridad total) Certificados ISO 14001 y Esquema de Ecogestión y Ecoauditoría (gestión

medioambiental)

“Worlddidac Quality Charter”

y Miembro Platino de Worlddidac ISO 9001: Gestión de Calidad (para

Diseño, Fabricación, Comercialización y Servicio postventa)

Equipamiento Didáctico para la Educación Técnica e Ingeniería

Aplicación Avanzada de Regulación del Factor de Potencia

AEL-EECFP

Características Principales:

h Sistema SCADA con Control Avanzado en Tiempo Real.

h Control Abierto + Multicontrol + Control en Tiempo Real.

h Software de Control EDIBON específico, basado en LabVIEW.

h Compatibilidad del equipo con un proyector y/o una pizarra electrónica, que permiten explicar y demostrar el funcionamiento del equipo a toda la clase al mismo tiempo.

h Preparado para realizar investigación aplicada, simulación industrial real, cursos de formación, etc.

h El usuario puede realizar las prácticas controlando el equipo a distancia, y además es posible realizar el control a distancia por el departamento técnico de EDIBON.

h El equipo es totalmente seguro, ya que dispone de 4 sistemas de seguridad (mecánico, eléctrico, electrónico y por software).

h Diseñado y fabricado bajo varias normas de calidad.

h Software ICAI opcional para crear, editar y llevar acabo ejercicios prácticos, tests, exámenes, cálculos, etc.

Además de monitorizar el progreso y conocimiento alcanzado por el usuario.

h Este equipo se ha diseñado para poder integrarse en futuras expansiones. Una expansión típica es el Sistema SCADA NET de EDIBON (ESN) que permite trabajar simultáneamente a varios estudiantes con varios equipos en una red local.

Equipo: AEL-EECFP. Aplicación Avanzada de Regulación del Factor de Potencia 1

(2)

Los consumidores industriales hacen un consumo de energía el que el factor de potencia es variable. Si su factor de potencia cae por debajo de un valor preestablecido aumentan las pérdidas de energía en las líneas de transmisión. Por esta razón los consumidores deben pagar una penalización. Para evitar esos problemas los consumidores industriales instalan dispositivos para la corrección del factor de potencia.

El AEL-EECFP, Aplicación Avanzada de Regulación del Factor de Potencia, se ha diseñado como complemento del AEL-MRPC para estudiar en profundidad la compensación del factor de potencia con la presencia de cargas dinámicas.

El motor de inducción trifásico es el más utilizado en la industria. Por esta razón, en esta aplicación se incluye un grupo de servomotor y motor de inducción. Con este grupo el usuario puede establecer diferentes condiciones de carga en el motor modificando el factor de potencia.

La compensación del factor de potencia (cuando el motor de inducción está en funcionamiento) es necesario para evitar excesos de energía reactiva. Por ello el usuario puede realizarlo manualmente a través del módulo de condensadores trifásicos.

Por otro lado, se ofrece la posibilidad de compensar el factor de potencia de forma automática con el módulo de banco de condensadores digital trifásico y el controlador del factor de potencia avanzado. Este módulo mide los valores de corriente y tensión de la red y calcula el factor de potencia óptimo. Dicho módulo permite conectar seis etapas de condensadores, que permiten la regulación del factor de potencia según el valor deseado.

Equipamiento básico necesario:

• AEL-MRPC. Aplicación de Compensación Manual de Potencia Reactiva.

El AEL-EECFP incluye los siguientes módulos:

• EMT7B/1K. Motor Trifásico Asíncrono de Jaula de ardilla.

• N-SERV1K. Módulo de servomotor de 1kW.

• N-ARR01. Arranque Manual estrella-triángulo.

• N-TRANS03. Módulo Autotransformador Trifásico 400/230 VAC, 1KVA.

• N-CFP. Módulo de control del factor de potencia avanzado.

• N-CAR19T4D. Módulo de banco de capacitores trifásico digital.

• N-MPS. Protección de Motor (1,6 A-2,5 A).

Software SCADA opcional:

• AEL-EECFP/CCSOF. Software de Control + Adquisición de Datos + Manejo de Datos.

Software de aprendizaje opcional:

Edibon proporciona también software opcional (AEL-EECFP/ICAI) para reforzar los conocimientos adquiridos en este campo. Este software se compone de:

• ECM-SOF. Software de gestión de aulas de EDIBON (Software del instructor).

• ESL-SOF. Software de formación de EDIBON (Software del alumno).

La aplicación AEL-EECFP se puede montar en rack (opción A) o carril (opción B):

Opción A:

Esta aplicación necesita los siguiente racks.

• N-RACK-B. (3 unidades)

Opcionalmente se puede suministrar el AEL-WBR, Banco eléctrico de trabajo (rack), para colocar el/los rack/s.

Opción B:

Esta aplicación se puede montar en carril.

Opcionalmente se puede suministrar el AEL-WBC, Banco eléctrico de trabajo (carril), para montar los módulos.

Opcionalmente, este equipo controlado por computador se suministra con el Sistema EDIBON de Control desde Computador (PC) (SCADA), e incluye: el equipo + paquetes de software de adquisición y gestión de datos controlados desde computador, para controlar el proceso y todos los parámetros involucrados.

DESCRIPCIÓN GENERAL

(3)

www.edibon.com 3

Equipo AEL-EECFP.

E quipamiento básico requerido del AEL-MRPC:

•N-ALI01. Fuente de Alimentación Principal Industrial.

Tensión de salida: 400 VAC, 3PH+N+G.

Llave extraíble con dos posiciones ON-OFF.

Conexión de Salida de Tensión:

Trifasica + Neutro: 400 VAC Monofasica: 230 VAC

Cable de alimentación trifásica con enchufe IP44 3PN + E 32A 400V.

Magnetotérmico diferencial de 4 polos, 25A, 30mA AC 6KA.

•N-REVT/1K. Módulo de Resistencias Variables Trifásico de 1kW.

Conexión en triángulo, estrella, serie y paralelo.

Resistencia: 3 x 750 ohmios.

Corriente: 3 x 2 A.

•N-CONT/1K. Módulo de Capacitores Trifásico de 1kVA.

Tensión nominal: 400 VAC.

Para circuitos en triángulo, estrella, serie y paralelo.

Capacidad: 3 x 5/10/20/30 µF.

•N-INDT/1K. Módulo de inductancias trifásicas de 1kVA.

Conexiones en triángulo, estrella, serie y paralelo.

Inductancias: 1,2H; 1,6H; 2H; 2,4H; 2,8H; 3,2H.

Corrientes: 0,65A; 0,5A; 0,45A; 0,35A; 0,30A; 0,25A.

•N-EALD. Equipo Analizador de Líneas con Adquisición de Datos.

Interruptor ON/OFF.

Tensión de alimentación: 400 VAC.

Terminales de entrada: conexión de entrada con el punto de medición.

Terminales de salida: conexión de salida con el punto de medición.

Salidas digitales: se utilizan tres salidas digitales para pulsos o alarmas, o para combinar los dos.

Puerto de comunicaciones RS-485.

Fusibles: 3 x 10 A.

Display del analizador de redes, donde se muestra:

Potencia activa, reactiva y aparente.

Energías activa, reactiva y aparente.

Corrientes de fase y línea.

Tensiones de fase y línea.

Frecuencias.

Factor de potencia.

•N-PSM. Módulo del interruptor de potencia.

La tensión puede encenderse y apagarse manualmente o automáticamente.

Tensión nominal: 230/400V.

Frecuencia: 50/60Hz.

Tensión de control: 24VAC.

Corriente de funcionamiento nominal: 15A.

Funciones: dos interruptores y control remoto para apagar el relé.

Contactos:

Tres contactos normalmente abiertos.

Un contacto normalmente abierto auxiliar.

•N-CON02. Contactor tripolar de 220 Vac.

Voltaje de alimentación de la bobina del contactor: 240 VAC.

Terminales de potencia:

Tres terminales de potencia de entrada.

Tres terminales de potencia de salida.

Contactos auxiliares:

Tres contactos normalmente abiertos (negro).

Tres contactos normalmente cerrados (rojo).

ESPECIFICACIONES TÉCNICAS COMPLETAS (

de los items principales) Con este equipo existen diferentes opciones y posibilidades:

- Items principales: 1, 3 y 4.

- Items opcionales: 2, 5, 6 y 7.

Permítanos describir primero los items principales (1 a 4):

1

N-ALI01

N-CONT/1K

N-INDT/1K

N-EALD N-REVT/1K

N-PSM

N-CON02

(4)

Especificaciones Técnicas Completas (de los items principales) •N-REL09. Relé electrónico de tiempo contra sobrecorrientes (1,2-7A).

Relé térmico electrónico.

Protección por sobrecarga.

Rango: 1,2-7A.

Función de testeo y reseteo.

Un contacto NONC.

Temporización.

•EMT7B/1K. Motor Trifásico Asíncrono de Jaula de ardilla.

Potencia nominal: 1kW.

RPM: 1405 r.p.m.

Par nominal: 7,48 Nm.

Rendimiento:

75,5 % (al 50% de plena carga).

Factor de Potencia: 0,8.

Corriente nominal:

4,5 A (a 230 VAC).

2,7 A (a 380 VAC).

2,6 A (a 400 VAC).

•N-SERV1K. Módulo de servomotor de 1kW.

Funcionamiento dinámico y estático de cuatro cuadrantes.

Indicadores de velocidad y par.

Monitor de cuatro cuadrantes.

Control térmico de la máquina sometida a prueba.

Comprobación de la presencia de una cubierta de eje.

Tensión de conexión: 400V.

Frecuencia: 50Hz.

Potencia máxima: 10kVA.

Velocidad máxima: 4000rpm.

Par máximo de 30Nm.

Monitorización de la temperatura.

•N-ARR01. Arranque Manual estrella-triángulo.

Máxima corriente de contactos: 10A Star-Delta conmutador de tres posiciones:

0: Circuito abierto.

Y: Conexión en estrella.

Δ: Conexión Delta.

•N-TRANS03. Módulo Autotransformador Trifásico 400/230 VAC, 1KVA.

Autotransformador trifásico.

Alimentación nominal de la tensión: 400 VAC (3PH).

Salida de tensión nominal: 3 x 230 VAC (3PH + N).

Potencia Nominal: 1 kVA.

Configuración libre (delta, estrella y zig-zag).

Conmutador de arranque / parada para la conexión / desconexión instantánea del transformador de red.

Fusibles: 3x5 A.

•N-CFP. Módulo de control del factor de potencia avanzado.

Controlador automático del factor de potencia.

Regulación de cuatro cuadrantes.

Sistema FCP (Fast Computerized Program).

Etapas de compensación: 6 salidas tipo relé.

Pantalla LCD con tres dígitos y más de 20 iconos para indicar diferentes condiciones de funcionamiento.

Interruptor ON/OFF.

•N-CAR19T4D. Módulo de banco de capacitores trifásico digital.

Módulo de banco de condensadores digital.

Seis etapas de 3x7 µF.

Tensión de alimentación de 400Vac.

Enchufe hembra de entrada de señal escalón.

Microconector de 8 pines.

N-REL09

EMT7/1K

N-ARR01 N-SERV1K

N-TRANS03

N-CFP

N-CAR194D

(5)

www.edibon.com 5

Especificaciones Técnicas Completas (de los items principales)

AEL-EECFP/CCSOF. Software de Control + Adquisición de Datos + Manejo de Datos:

Los tres softwares forman parte del sistema SCADA.

Compatible con los sistemas operativos Windows actuales. Simulación gráfica e intuitiva del proceso en la pantalla. Compatible con los estándares de la industria.

Registro y visualización de todas las variables del proceso de forma automática y simultánea.

Software flexible, abierto y multi-control, desarrollado con sistemas gráficos actuales de ventanas, actuando sobre todos los parámetros del proceso simultáneamente.

Manejo, manipulación, comparación y almacenamiento de los datos.

Permite el registro del estado de las alarmas y de la representación gráfica en tiempo real.

Análisis comparativo de los datos obtenidos, posterior al proceso y modificación de las condiciones durante el proceso.

Software abierto, permitiendo al profesor modificar textos, instrucciones. Passwords del profesor y del alumno para facilitar el control del profesor sobre el alumno, y que permite el acceso a diferentes niveles de trabajo.

Este equipo permite que los 30 alumnos de la clase puedan visualizar simultáneamente todos los resultados y la manipulación del equipo durante el proceso usando un proyector o una pizarra electrónica.

AEL-EECFP/CCSOF 2

Sistema SCADA con Control Avanzado en Tiempo Real.

Control Abierto + Multicontrol + Control en Tiempo Real.

Software de Control EDIBON específico, basado en LabVIEW.

Compatibilidad del equipo con un proyector y/o una pizarra electrónica, que permiten explicar y demostrar el funcionamiento del equipo a toda la clase al mismo tiempo.

Preparado para realizar investigación aplicada, simulación industrial real, cursos de formación, etc.

El usuario puede realizar las prácticas controlando el equipo a distancia, y además es posible realizar el control a distancia por el departamento técnico de EDIBON.

El equipo es totalmente seguro, ya que dispone de 4 sistemas de seguridad (mecánico, eléctrico, electrónico y por software).

Diseñado y fabricado bajo varias normas de calidad.

Software ICAI opcional para crear, editar y llevar acabo ejercicios prácticos, tests, exámenes, cálculos, etc.

Además de monitorizar el progreso y conocimiento alcanzado por el usuario.

Este equipo se ha diseñado para poder integrarse en futuras expansiones. Una expansión típica es el Sistema SCADA NET de EDIBON (ESN) que permite trabajar simultáneamente a varios estudiantes con varios equipos en una red local.

Cables y Accesorios, para un funcionamiento normal.

Manuales:

Este equipo se suministra con 7 manuales: Servicios requeridos, Montaje e Instalación, Software de Control, Puesta en marcha, Seguridad, Mantenimiento y Manual de Prácticas.

Referencias de 1 a 4 son los items principales: AEL-EECFP+ AEL-EECFP/CCSOF + Cables y Accesorios + Manuales están incluidos en el suministro mínimo para permitir el funcionamiento completo.

*

3 4

El equipo completo incluye también:

•N-MPS. Protección de Motor (1,6 A-2,5 A).

Conmutador ON / OFF.

Corriente térmica límite:

Desde 1,6A hasta 2,5A.

Terminales de alimentación de entrada:

Conexiones de entrada de potencia: L1, L2, L3.

Terminales de potencia de salida:

Conexiones de salida de potencia: L1, L2, L3.

Terminal de tierra.

•Todos los cables necesarios para realizar los ejercicios de prácticas están incluidos.

N-MPS

(6)

AEL-EECFP:

- Dimensiones: 1380 x 840 x 2010 mm aprox.

- Peso: 80 Kg aprox

DIMENSIONES Y PESOS EJERCICIOS Y POSIBILIDADES PRÁCTICAS PARA REALIZAR CON LOS ITEMS PRINCIPALES

- Suministro eléctrico: trifásico, 380V/50 Hz ó 208V/60 Hz, 20 kW.

- Computador (PC).

SERVICIOS REQUERIDOS

Algunas posibilidades prácticas del equipamiento básico (AEL- MRPC):

1.- Cableado en estrella y triángulo con carga resistiva, capacitiva e inductiva.

2.- Cálculo de la carga capacitiva necesaria para llevar a cabo la corrección de factor de potencia adecuada.

3.- Estudio de diferentes clases de métodos de compensación reactiva: compensación general, compensación local, etc.

4.- Medición de la potencia activa consumida por un receptor (circuito resistivo).

5.- Medición de la inductancia de una bobina.

6.- Medición de la reactancia XL considerando RL.

7.- Medición de la potencia reactiva consumida por un receptor (circuito inductivo).

8.- Medición de la potencia reactiva consumida por un receptor (circuito capacitivo).

9.- Medición de la potencia aparente consumida por un receptor.

10.- Medición del factor de potencia de un receptor.

11.- Medición de la energía activa consumida por un receptor.

12.- Medición de la energía reactiva consumida por un receptor.

13.- Compensación de la energía reactiva (mejora del factor de potencia).

14.- Comparación de la energía activa consumida después de la compensación.

15.- Comparación de la energía reactiva consumida después de la compensación.

16.- Medición del factor de potencia después de la compensación.

17.- Determinación del primer y segundo máximo de potencia.

18.- Determinación del máximo de potencia en caso de una carga asimétrica.

Algunas posibilidades prácticas con modulos especificos de del AEL-EECFP:

19.- Medición del nivel máximo y mínimo de potencia reactiva de la red.

20.- Estudio de la compensación de potencia reactiva manual para cargas dinámicas: motor de inducción acoplado a servomotor.

21.- Medición de la potencia reactiva consumida por un receptor capacitivo.

22.- Comparación de la energía reactiva antes y después de la compensación del factor de potencia manual.

23.- Configuración óptima del controlador de potencia reactiva.

24.- Comprobación de la unidad de control de compensación aplicando distintos niveles de potencia reactiva.

25.- Compensación automática de la energía reactiva (mejora del factor de potencia).

26.- Comparación de la energía activa consumida después de la compensación automática.

27.- Comparación de la energía reactiva consumida después de la compensación automática.

28.- Medición del factor de potencia después de la compensación automática.

29.- Comparación de resultados entre la compensación manual y automática.

Algunas posibilidades prácticas con el SCADA:

30.- Registro de perfiles de carga.

31.- Visualización de parámetros eléctricos en tiempo real.

32.- Visualización remota de la potencia activa.

33.- Visualización remota de la potencia reactiva.

34.- Monitorización de ondas de energía y registro de datos.

Otras posibilidades que pueden realizarse con este equipo:

35.- Varios alumnos pueden visualizar simultáneamente los resultados.

Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.

36.- El Sistema de Control desde Computador con SCADA permite una simulación industrial real.

37.- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.

38.- Este equipo puede usarse para realizar investigación aplicada.

39.- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.

- El usuario puede realizar otros ejercicios diseñados por él mismo.

VERSIONES DISPONIBLES

Ofrecido en este catálogo:

- AEL-EECFP. Aplicación Avanzada de Regulación del Factor de Potencia.

Ofrecido en otro catálogo:

- AEL-MRPC. Aplicación de Compensación Manual de Potencia Reactiva.

- AEL-ARPC. Aplicación de Compensación de Potencia Reactiva Automática

(7)

a) Configuración para Educación Técnica y Vocacional

Adicionalmente a los items principales (1, 3, 4) anteriormente descritos, podemos ofrecer, como opcionales, otros items 2 y del 5 al 7.

Todos estos items tratan de proporcionar más posibilidades para:

a) Configuración para Educación Técnica y Vocacional. (ICAI) b) Opciones de Expansiones Multipuesto. (Mini ESN y ESN)

ESPECIFICACIONES TÉCNICAS COMPLETAS (

de los items opcionales)

AEL-EECFP/ICAI. Software de Enseñanza Asistido por Computador de Modo Interactivo:

Este completo pa quete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM-SOF) totalmente integrado con el Software del Alumno (Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.

Este software es opcional y puede utilizarse de manera complementaria a los ítems (1 al 4).

-ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor)

ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.

Características innovadoras:

Gestión de base de datos de usuarios.

Administración y asignación de grupos de trabajo, tares y sesiones de formación.

Creación e integración de ejercicios prácticos y recursos multimedia.

Diseño a medida de métodos de evaluación.

Creación y asignación de fórmulas y ecuaciones.

Motor de resolución de sistemas de ecuaciones.

Contenidos actualizables.

Generación de informes, monitorización de la evolución del usuario y estadísticas.

-ESL-SOF. Software de Formación de EDIBON (Software del Alumno).

ESL-SOF es la aplicación dirigida a los alumnos que les ayuda a comprender conceptos teóricos mediante ejercicios prácticos y pone a prueba su conocimiento y evolución mediante la realización de tests y cálculos, además de los recursos multimedia. EDIBON proporciona tareas planificadas por defecto y un grupo de trabajo abierto para que los alumnos comiencen a trabajar desde la primera sesión. Los informes y estadísticas disponibles permiten conocer su evolución en cualquier momento, así como las explicaciones de cada ejercicio para reforzar los conocimientos técnicos adquiridos en la teoría.

Acceso y autorregistro del alumno.

Comprobación de tareas existentes y monitorización.

Contenidos por defecto y tareas programadas disponibles para su uso desde la primera sesión.

Realización de ejercicios prácticos siguiendo el manual facilitado por EDIBON.

Métodos de evaluación para poner a prueba sus conocimientos y su evolución.

Autocorrección de los tests.

Realización de cálculos y gráficas.

Informes imprimibles y seguimiento del progreso del usuario.

Recursos multimedia auxiliares.

5

ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)

ESL-SOF. Pantalla Principal del Software de Formación de EDI-

BON (Software del Alumno)

ETTE. Aplicación de Test y Exámenes de EDIBON - Pantalla Principal con Preguntas de Resultado

Numérico

ERS. Aplicación de Resultados y Estadísticas de EDIBON - Explicación de una pregunta ERS. Aplicación de Resultados

y Estadísticas de EDIBON - Histograma de Resultados del

Alumno

ECAL. Pantalla Principal de la Aplicación de Cálculos de EDIBON ECAL. Aplicación de Cálculos de EDIBON -

Pantalla del Editor de Fórmulas

EPE. Pantalla Principal de la Aplicación de Prácticas de EDIBON

7

Software del Instructor

Software del Alumno

Para más información ver el catálogo de ICAI. Pulsar en el siguiente link:

www.edibon.com/es/files/expansion/ICAI/catalog

(8)

Mini ESN. Sistema Mini Scada-Net de EDIBON.

El sistema Mini Scada-Net de EDIBON (Mini ESN) permite que hasta 30 alumnos trabajen simultáneamente con un Equipo Didáctico en cualquier laboratorio.

Es útil tanto en Educación Superior como en Educación Técnica y Vocacional.

El sistema Mini ESN consiste en la adaptación de cualquier Equipo Controlado desde Computador con SCADA de EDIBON, conectado en una red local.

Este sistema permite ver/controlar el equipo de forma remota desde cualquier computador (PC) de la red en la clase, a través del computador principal conectado al equipo. Así pues, el número de posibles usuarios trabajando con el mismo equipo es superior a la forma de trabajo más usual (a menudo sólo uno).

Características principales:

-Permite hasta 30 alumnos trabajar simultáneamente con el Equipo Controlado desde Computador con SCADA de EDIBON, conectado en red local.

-Control abierto + Multicontrol + Control en Tiempo Real +Multipuesto.

-El instructor controla y explica a todos los alumnos al mismo tiempo.

-Cualquier usuario/alumno puede trabajar realizando control/

multicontrol y visualización en “tiempo real”.

-El instructor puede ver en el computador (PC) lo que está realizando cualquier usuario/alumno en el equipo.

-Comunicación continua entre el instructor y todos los usuarios/

alumnos conectados.

Ventajas principales:

-Permite una comprensión más fácil y más rápida.

-Este sistema le permite ahorrar tiempo y gastos.

-Expansiones futuras con más equipos de EDIBON.

Mini ESN.

Sistema Mini Scada-Net de EDIBON

ESN. Sistema Scada-Net de EDIBON.

Este equipo puede integrarse, en un futuro, en un Laboratorio Completo con varios equipos y varios alumnos.

Software Mini Scada-Net

Nota: El Sistema Mini ESN puede ser usado con cualquier equipo controlado desde computador de EDIBON

Aplicación Avanzada de Regulación del Factor de Potencia (AEL-EECFP) Software para:

- Control

- Adquisición de Datos - Manejo de Datos

Computador Central del

Instructor

RED LOCAL PARA 30 ALUMNOS

Especificaciones Técnicas Completas (de los items opcionales) b) Opciones de Expansiones Multipuesto

1 EQUIPO = hasta 30 ALUMNOS pueden trabajar simultáneamente 6

Para más información ver el catálogo de Mini ESN. Pulsar en el siguiente link:

www.edibon.com/products/catalogues/en/Mini-ESN.pdf 7

(9)

www.edibon.com 9

INFORMACIÓN DE PEDIDO

1

3 4

6 7 5 Items principales (siempre incluidos en el suministro)

El suministro mínimo siempre incluye:

Equipo: AEL-EECFP. Aplicación Avanzada de Regulación del Factor de Potencia.

Cables y Accesorios, para un funcionamiento normal.

Manuales.

*IMPORTANTE: Bajo AEL-EECFP nosotros siempre suministramos todos los elementos para un funcionamiento inmediato: 1, 3 y 4.

Items opcionales (suministrados bajo petición específica) AEL-EECFP/CCSOF. Adquisición de Datos + Software de Manejo de Datos.

a) Configuración para Educación Técnica y Vocacional AEL-EECFP/ICAI. Software de Enseñanza Asistido por Computador de Modo Interactivo.

b) Opciones de Expansiones Multipuesto Mini ESN. Sistema Mini Scada-Net de EDIBON.

ESN. Sistema Scada-Net de EDIBON.

2

(10)

Equipo AEL-EECFP.

E quipamiento básico requerido del AEL-MRPC:

•N-ALI01. Fuente de Alimentación Principal Industrial.

Tensión de salida: 400 VAC, 3PH+N+G.

Llave extraíble con dos posiciones ON-OFF.

Conexión de Salida de Tensión:

Trifasica + Neutro: 400 VAC Monofasica: 230 VAC

Cable de alimentación trifásica con enchufe IP44 3PN + E 32A 400V.

Magnetotérmico diferencial de 4 polos, 25A, 30mA AC 6KA.

•N-REVT/1K. Módulo de Resistencias Variables Trifásico de 1kW.

Conexión en triángulo, estrella, serie y paralelo.

Resistencia: 3 x 750 ohmios.

Corriente: 3 x 2 A.

•N-CONT/1K. Módulo de Capacitores Trifásico de 1kVA.

Para circuitos en triángulo, estrella, serie y paralelo.

Capacidad: 3 x 5/10/20/30 µF.

•N-INDT/1K. Módulo de inductancias trifásicas de 1kVA.

Conexiones en triángulo, estrella, serie y paralelo.

Inductancias: 1,2H; 1,6H; 2H; 2,4H; 2,8H; 3,2H.

Corrientes: 0,65A; 0,5A; 0,45A; 0,35A; 0,30A; 0,25A.

•N-EALD. Equipo Analizador de Líneas con Adquisición de Datos.

Interruptor ON/OFF.

Tensión de alimentación: 400 VAC.

Terminales de entrada: conexión de entrada con el punto de medición.

Terminales de salida: conexión de salida con el punto de medición.

Salidas digitales: se utilizan tres salidas digitales para pulsos o alarmas, o para combinar los dos.

Puerto de comunicaciones RS-485.

Fusibles: 3 x 10 A.

Display del analizador de redes, donde se muestra:

Potencia activa, reactiva y aparente.

Energías activa, reactiva y aparente.

Corrientes de fase y línea.

Tensiones de fase y línea.

Frecuencias.

Factor de potencia.

•N-PSM. Módulo del interruptor de potencia.

La tensión puede encenderse y apagarse manualmente o automáticamente.

Tensión nominal: 230/400V.

Frecuencia: 50/60Hz.

Tensión de control: 24VAC.

Corriente de funcionamiento nominal: 15A.

Funciones: dos interruptores y control remoto para apagar el relé.

Contactos:

Tres contactos normalmente abiertos.

Un contacto normalmente abierto auxiliar.

•N-CON02. Contactor tripolar de 220 Vac.

Voltaje de alimentación de la bobina del contactor: 240 VAC.

Terminales de potencia:

Tres terminales de potencia de entrada.

Tres terminales de potencia de salida.

Contactos auxiliares:

Tres contactos normalmente abiertos (negro).

Tres contactos normalmente cerrados (rojo).

•N-REL09. Relé electrónico de tiempo contra sobrecorrientes (1,2-7A).

Relé térmico electrónico.

Protección por sobrecarga.

Rango: 1,2-7A.

Función de testeo y reseteo.

Un contacto NONC.

Temporización.

•EMT7B/1K. Motor Trifásico Asíncrono de Jaula de ardilla.

Potencia nominal: 1kW.

RPM: 1405 r.p.m.

Par nominal: 7,48 Nm.

Rendimiento:

Factor de Potencia: 0,8.

Corriente nominal:

4,5 A (a 230 VAC).

2,7 A (a 380 VAC).

2,6 A (a 400 VAC).

1

ESPECIFICACIONES DE CONCURSO (

de los items principales)

(11)

www.edibon.com 11

Especificaciones de Concurso (de los items principales) •N-SERV1K. Módulo de servomotor de 1kW.

Funcionamiento dinámico y estático de cuatro cuadrantes.

Indicadores de velocidad y par.

Monitor de cuatro cuadrantes.

Control térmico de la máquina sometida a prueba.

Comprobación de la presencia de una cubierta de eje.

Tensión de conexión: 400V.

Frecuencia: 50Hz.

Potencia máxima: 10kVA.

Velocidad máxima: 4000rpm.

Par máximo de 30Nm.

Monitorización de la temperatura.

•N-ARR01. Arranque Manual estrella-triángulo.

Máxima corriente de contactos: 10A Star-Delta conmutador de tres posiciones:

0: Circuito abierto.

Y: Conexión en estrella.

Δ: Conexión Delta.

•N-TRANS03. Módulo Autotransformador Trifásico 400/230 VAC, 1KVA.

Autotransformador trifásico.

Alimentación nominal de la tensión: 400 VAC (3PH).

Salida de tensión nominal: 3 x 230 VAC (3PH + N).

Potencia Nominal: 1 kVA.

Configuración libre (delta, estrella y zig-zag).

Conmutador de arranque / parada para la conexión / desconexión instantánea del transformador de red.

Fusibles: 3x5 A.

•N-CFP. Módulo de control del factor de potencia avanzado.

Controlador automático del factor de potencia.

Regulación de cuatro cuadrantes.

Sistema FCP (Fast Computerized Program).

Etapas de compensación: 6 salidas tipo relé.

Pantalla LCD con tres dígitos y más de 20 iconos para indicar diferentes condiciones de funcionamiento.

Interruptor ON/OFF.

•N-CAR19T4D. Módulo de banco de capacitores trifásico digital.

Módulo de banco de condensadores digital.

Seis etapas de 3x7 µF.

Tensión de alimentación de 400Vac.

Enchufe hembra de entrada de señal escalón.

Microconector de 8 pines.

•N-MPS. Protección de Motor (1,6 A-2,5 A).

Conmutador ON / OFF.

Corriente térmica límite:

Desde 1,6A hasta 2,5A.

Terminales de alimentación de entrada:

Conexiones de entrada de potencia: L1, L2, L3.

Terminales de potencia de salida:

Conexiones de salida de potencia: L1, L2, L3 Terminal de tierra.

2,6 A (a 400 VAC).

•Todos los cables necesarios para realizar los ejercicios de prácticas están incluidos.

El equipo completo incluye también:

Sistema SCADA con Control Avanzado en Tiempo Real.

Control Abierto + Multicontrol + Control en Tiempo Real.

Software de Control EDIBON específico, basado en LabVIEW.

Compatibilidad del equipo con un proyector y/o una pizarra electrónica, que permiten explicar y demostrar el funcionamiento del equipo a toda la clase al mismo tiempo.

Preparado para realizar investigación aplicada, simulación industrial real, cursos de formación, etc.

El usuario puede realizar las prácticas controlando el equipo a distancia, y además es posible realizar el control a distancia por el departamento técnico de EDIBON.

El equipo es totalmente seguro, ya que dispone de 4 sistemas de seguridad (mecánico, eléctrico, electrónico y por software).

Diseñado y fabricado bajo varias normas de calidad.

Software ICAI opcional para crear, editar y llevar acabo ejercicios prácticos, tests, exámenes, cálculos, etc.

Además de monitorizar el progreso y conocimiento alcanzado por el usuario.

Este equipo se ha diseñado para poder integrarse en futuras expansiones. Una expansión típica es el Sistema SCADA NET de EDIBON (ESN) que permite trabajar simultáneamente a varios estudiantes con varios equipos en una red local.

AEL-EECFP/CCSOF. Software de Control + Adquisición de Datos + Manejo de Datos:

Los tres softwares forman parte del sistema SCADA.

Compatible con los estándares de la industria.

Software flexible, abierto y multi-control, desarrollado con sistemas gráficos actuales de ventanas, actuando sobre todos los parámetros del proceso simultáneamente. Manejo, manipulación, comparación y almacenamiento de los datos.

Sistema de calibración de los sensores que intervienen en el proceso.

Permite el registro del estado de las alarmas y de la representación gráfica en tiempo real.

Software abierto, permitiendo al profesor modificar textos, instrucciones. Passwords del profesor y del alumno para facilitar el control del profesor sobre el alumno, y que permite el acceso a diferentes niveles de trabajo.

Este equipo permite que los 30 alumnos de la clase puedan visualizar simultáneamente todos los resultados y la manipulación del equipo durante el proceso usando un proyector o una pizarra electrónica.

Cables y Accesorios, para un funcionamiento normal.

Manuales:

Este equipo se suministra con 7 manuales: Servicios requeridos, Montaje e Instalación, Software de Control, Puesta en marcha, Seguridad, Mantenimiento y Manual de Prácticas.

3 4 2

(12)

Especificaciones de Concurso (de los items principales)

Ejercicios y Posibilidades Prácticas para Realizar con los Items Principales Algunas posibilidades prácticas del equipamiento básico (AEL-MRPC):
