CDU: 621.882.215 MC 02.07-493
1984-157 -1-
Norma Técnica Ecuatoriana
TORNILLERIA.
TORNILLO DE CANCAMO.
REQUISITOS DIMENSIONALES
INEN 1 296
1. OBJETO
1.1 Esta norma establece las dimensiones para los tornillos de cáncamo.
2. ALCANCE
2.1 Esta norma se aplica a los tornillos identificados con el número 19.3 en la Norma INEN 1 244.
3. TERMINOLOGIA
3.1 La terminología aplicable a esta norma se establece en la Norma INEN 1 244.
4. SIMBOLOGIA
4.1 El significado de los símbolos utilizados en esta norma se establece en la Norma INEN 1 257. Otros símbolos no establecidos en dicha norma están suficientemente aclarados en la figura 1.

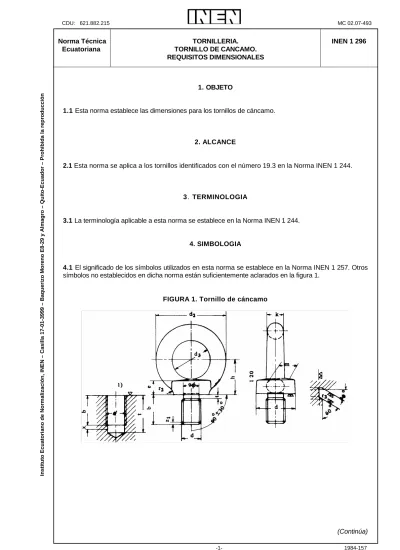

FIGURA 1. Tornillo de cáncamo
(Continúa)
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
NTE INEN 1 296
1984-157 -2-
5. DISPOSICIONES GENERALES
5.1 Dimensiones
5.1.1 En la Tabla 1 se establecen las dimensiones para los tornillos de cáncamo, para roscas desde M 8 hasta M 100 x 6 (rosca normal) y para roscas finas desde M 20 x 2 hasta M 100 x 4. Se indica además la masa correspondiente a 1 000 unidades de acero. En la parte inferior de la tabla consta además las cargas máximas aplicables, de acuerdo al arreglo de la figura adyacente.
TABLA 1. Tornillos de cáncamo. Dimensiones (mm)
d M9 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64 M72x6 M80x6 M100x6
- - - - M20x2 M24x2 M30x2 M36x3 M42x3 M48x3 M56x4 M64x4 M72x4 M80x4 M100x4
b 15 18 22 28 30 38 45 55 65 70 80 90 105 120 130
d1 20 25 30 35 40 50 65 75 85 100 110 120 150 170 190
d2 36 45 54 63 72 90 108 126 144 166 184 206 260 296 330
d3 20 25 30 35 40 50 60 70 80 90 100 110 140 160 180
e 6 8 10 12 14 18 22 26 30 35 38 42 50 55 60
f 2 3 3 3 4 5 6 8 8 8 8 8 8 8 8
g 6 7,7 9,3 13 16 19 24 30 35 40 48 55 63 71 91
h 18 22 25 30 35 45 55 65 75 35 96 105 130 150 165
r k 8 10 12 14 16 20 24 28 32 36 42 48 60 68 75
m 10 12 14 16 19 24 28 32 38 40 50 58 72 80 88
r 1 ç 4 5 5 6 7 9 11 13 15 18 20 22 27 30 32
r 2 4 4 6 6 8 12 15 16 20 22 25 25 35 35 40
r 3 1 1 2 2 2 2 3 3 3 4 4 4 4 4 4
t mín. 20 24 29 35 38 47 55 66 77 33 95 106 121 136 146
masa de 1 000 piezas
57,0 107 180 280 444 735 1660 2650 4030 6380 8800 12400 23300 34200 49100
carga máxima x 10 (N)
I 85 150 220 330 570 1050 1700 2500 3400 5200 6500 8700 13000 17000 20000
II 1000 1800 2600 3600 5200 6500 8400 12000 18000 22000
5.2 Tolerancias
5.2.1 Las tolerancias para la fabricación se establecen en la Norma INEN 1 260; aquellas no contempladas en esta norma deben ajustarse de acuerdo a la Norma INEN 138.
5.3 Denominación
5.3.1 Un tornillo fabricado según esta norma se denomina por:
a) el nombre: "tornillo de cáncamo”
b) el tamaño nominal de la rosca c) el número de esta norma
d) otras indicaciones normalizadas (tratamientos, recubrimientos, etc).
Ejemplo: Tornillo de cáncamo M 20, INEN 1 296.
(Continua)
NTE INEN 1 296
1984-157 -3-
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 138 Variaciones permisibles en dimensiones sin indicación de tolerancia. 1976 INEN 1 244 Tornillería. Tornillos, tuercas y accesorios. Terminología.
INEN 1 257 Tornillería. Dimensiones fundamentales y simbología.
INEN 1 260 Tornillería. Tolerancias generales para tornillos y tuercas.
Z.2 BASES DE ESTUDIO
DIN 580. Ringschrauben mit Bund und Rille. Deutsches Institut für Normung. Berlín, 1956.
