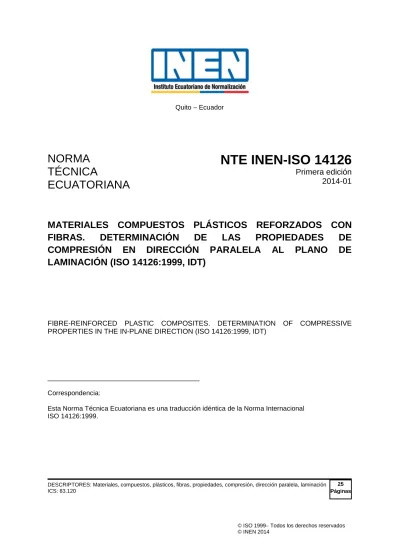

© ISO 1999− Todos los derechos reservados
© INEN 2014 Quito – Ecuador
NORMA TÉCNICA
ECUATORIANA
NTE INEN-ISO 14126
Primera edición 2014-01
MATERIALES COMPUESTOS PLÁSTICOS REFORZADOS CON FIBRAS. DETERMINACIÓN DE LAS PROPIEDADES DE COMPRESIÓN EN DIRECCIÓN PARALELA AL PLANO DE LAMINACIÓN (ISO 14126:1999, IDT)
FIBRE-REINFORCED PLASTIC COMPOSITES. DETERMINATION OF COMPRESSIVE PROPERTIES IN THE IN-PLANE DIRECTION (ISO 14126:1999, IDT)
_____________________________________
Correspondencia:
Esta Norma Técnica Ecuatoriana es una traducción idéntica de la Norma Internacional ISO 14126:1999.
DESCRIPTORES: Materiales, compuestos, plásticos, fibras, propiedades, compresión, dirección paralela, laminación ICS: 83.120
25 Páginas
© ISO 1999 − Todos los derechos reservados
© INEN 2014
2014-2205 i
Prólogo nacional
Esta Norma Técnica Ecuatoriana NTE INEN-ISO 14126 es una traducción idéntica de la Norma Internacional ISO 14126:1999, “Fibre-reinforced plastic composites determination of compressive properties in the in-plane direction”, la fuente de la traducción es la norma adoptada por AENOR. El comité nacional responsable de esta Norma Técnica Ecuatoriana y de su adopción es el Comité Interno del INEN.
- 5 - ISO 14126:1999
ÍNDICE
Página
INTRODUCCIÓN ... 7
1 OBJETO Y CAMPO DE APLICACIÓN ... 8
2 NORMAS PARA CONSULTA... 8
3 DEFINICIONES ... 9
4 PRINCIPIO DEL MÉTODO ... 10
5 APARATOS... 10
5.1 Máquina de ensayo... 10
5.1.1 Generalidades ... 10
5.1.2 Velocidad de ensayo ... 10
5.1.3 Indicación de la carga ... 10
5.2 Medición de la deformación ... 10
5.3 Micrómetro ... 11
5.4 Dispositivo de carga ... 11
5.4.1 Generalidades ... 11
5.4.2 Método 1: carga por cizallamiento ... 11
5.4.3 Método 2: carga en un extremo ... 11
6 PROBETAS ... 11
6.1 Forma y dimensiones ... 11
6.1.1 Probeta tipo A ... 11
6.1.2 Probeta tipo B... 11
6.2 Preparación ... 12
6.2.1 Generalidades ... 12
6.2.2 Material de los talones ... 12
6.2.3 Fijación de los talones ... 12
6.2.4 Mecanización de las probetas... 12
6.3 Control ... 12
7 NÚMERO DE PROBETAS ... 12
8 ACONDICIONAMIENTO... 13
9 PROCEDIMIENTO OPERATORIO ... 13
10 CÁLCULO Y EXPRESIÓN DE LOS RESULTADOS ... 14
11 PRECISIÓN ... 14
12 INFORME DEL ENSAYO... 15
ANEXO A (Normativo) PREPARACIÓN DE LAS PROBETAS ... 19
Página
ANEXO B (Informativo) DISPOSITIVOS DE COMPRESIÓN
PARA EL MÉTODO 1 ... 21 ANEXO C (Informativo) DISPOSITIVOS DE COMPRESIÓN
PARA EL MÉTODO 2 ... 22 ANEXO D (Informativo) CRITERIOS DE TORSIÓN EULER... 24 BIBLIOGRAFÍA... 25
- 7 - ISO 14126:1999
INTRODUCCIÓN
Esta norma se basa en la Norma ISO 8515, con el objeto y campo de aplicación ampliados para incluir a todos los mate- riales compuestos de plástico reforzados con fibra, tales como los compuestos más recientes basados en fibras de carbono y aramida, pero conserva las condiciones de ensayo relativas a sistemas reforzados con fibra de vidrio. Otra fuente de documentos consultados incluye los documentos ASTM D 3410 (criterios de torsión, anchura de la probeta más grande y longitud de referencia más larga), ASTM D 695 (versión modificada en SACMA SRM1), prEN 2850, CRAG 400, DIN 65380 y JIS K 7076 (véase bibliografía).
Estos documentos contienen diferentes tipos de montajes, materiales y tamaños de probetas. La siguiente tabla presenta ejemplos de tamaños de probetas dadas como longitud total x longitud de referencia x anchura x espesor, en milímetros.
ISO 8515 Tipo Celanese Bloque final
(PRV) 110 x 13 x 6,4 x 2 120 x 20 x 10 x (3 hasta 10)
prEN 2850 Tipo Celanese ASTM D 695 La revisión incluye una probeta
(CFRP) 110 x 10 x 10 x 2 80 x 5 x 12,5 x 2 mecanizada con talones copolimerizados
JIS K 7076 ASTM D 695 Celanese ITTRI
(CFRP) 78 x 8 x 12,5 x 2 134 x 8 x 6,5 x 2 108 x 8 x (6 a 12,5) x (1 a 2)
ASTM D 3410 Celanese ITTRI
(todas las fibras) 140 x 12 x 6 x variables 140 x (25 a 12) x (12 o 25) x variable
(las ecuaciones/tablas dan el espesor requerido para el módulo, la resistencia esperada y la longitud de referencia)
DIN 65380 Celanese ITTRI
(todas las fibras) 112 x 8 x 6,35 x 2 112 x 8 x 6,35 x 2
CRAG 400 Celanese
(todas las fibras) 110 x 10 x 10 x 2
SACMA SRM1 ASTM D 695 (Modificado)
(todas las fibras) 80,8 x 12,7 x 4,8 x [1 (unidireccional) ó 3 (tejido)]
Estos métodos de ensayo utilizan relaciones de aspecto (altura/espesor y altura/anchura) para la superficie de referencia que cubre un intervalo de valores que aparecen indeseables en un ensayo conocido por ser susceptible de roturas de torsión. También se están desarrollado nuevos dispositivos de soporte. Esta Norma Internacional armoniza y racionaliza la situación actual:
a) concentrando la calidad del ensayo limitando la deformación máxima por flexión-torsión admisible hasta la rotura (es decir 10 % como recomienda ASTM – véase también el nivel del 5% en el prEN 2850) de forma que es posible justificar un análisis de carga axial;
b) permitiendo cualquier diseño de dispositivo a utilizar que cumpla el requisito anterior, empleando dos métodos de carga (es decir, por cizallamiento y carga final);
c) normalizando dos modelos de probetas, uno principalmente para material unidireccional y otro para otros materiales (la probeta elegida puede utilizarse con otro método de carga);
d) añadiendo una nota informativa como anexo D, que fue propuesta por ASTM con fines de armonización y se ha extraído de la norma ASTM D 3410 (de forma modificada).
1 OBJETO Y CAMPO DE APLICACIÓN
1.1 Esta Norma Internacional especifica dos métodos para la determinación de las propiedades de compresión, en direcciones paralelas al plano de laminación, de compuestos de plástico reforzados con fibra.
1.2 Las propiedades de compresión son de interés para especificaciones y uso con fines de control de calidad.
1.3 Se describen dos métodos de carga y dos tipos de probeta. Estos son:
− Método 1: carga por cizallamiento de la probeta (longitud de referencia libre)
− Método 2: carga en un extremo o carga mezclada de la probeta (longitud de referencia libre)
NOTA − En el caso de probetas con talones cargadas en un extremo, que emplean el método 2, se transmite algo de carga a la probeta por cizallamiento a través de los talones.
− Probeta tipo A: probeta con talones en los extremos, de espesor fijo y de sección transversal rectangular.
− Probeta tipo B: probeta con o sin talones, con espesor variable y de sección transversal rectangular (disponible en dos tamaños)
Puede utilizarse cualquier combinación de método de ensayo y probeta, en el supuesto de que se satisfagan los requisitos especificados en el apartado 9.8 y que la probeta sea representativa del material a ensayar. Estas condiciones alternativas de ensayo no dan necesariamente el mismo resultado.
Se recomienda la probeta tipo A para materiales reforzados unidireccionalmente ensayados en la dirección de la fibra.
Para otros materiales puede utilizarse la probeta del tipo A o B. Se recomienda la probeta tipo B2 para fieltro, tejido y otros materiales reforzados multidireccionalmente.
Los métodos son aplicables a los materiales compuestos termoplásticos y termoestables reforzados con fibras.
Los plásticos no reforzados, los cargados con partículas y los reforzados con fibras cortas (de longitud inferior a 1 mm) están cubiertos en la Norma ISO 604 (véase bibliografía).
1.4 Los métodos se llevan a cabo empleando probetas que pueden mecanizarse a partir de un panel de ensayo realizado de acuerdo con la Norma ISO 1268 o con métodos equivalentes o a partir de productos acabados o semi- acabados.
1.5 Los métodos especifican las dimensiones requeridas de las probetas. Los ensayos realizados sobre probetas de otras dimensiones o sobre probetas preparadas en condiciones diferentes pueden dar lugar a resultados que no sean comparables. Pueden influir sobre los resultados otros factores como la velocidad de ensayo, el dispositivo de soporte utilizado y la condición de las probetas. En consecuencia, si se requieren datos comparables, estos factores deben controlarse y registrarse cuidadosamente.
1.6 Los plásticos reforzados con fibra son generalmente anisótropos. Por consiguiente, a menudo, es útil cortar las probetas, al menos, en las dos direcciones principales de anisotropía o en direcciones previamente especificadas (por ejemplo, una dirección longitudinal asociada al proceso de producción).
2 Normas para consulta
Las normas que a continuación se relacionan contienen disposiciones válidas para esta norma internacional. En el momento de la publicación estaban en vigor las ediciones indicadas. Para las referencias con fecha, no son aplicables las revisiones o modificaciones posteriores de ninguna de las publicaciones. Sin embargo, las partes que basen sus acuerdos en esta norma internacional deben estudiar la posibilidad de aplicar la edición más reciente de las normas indicadas a continuación. Para las referencias sin fecha, se aplica la edición en vigor del documento normativo al que se haga referencia. Los miembros de CEI y de ISO poseen el registro de las normas internacionales en vigor en cada momento.
