UNIDAD I

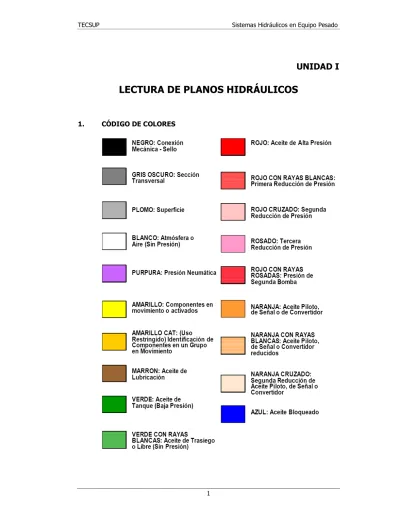

LECTURA DE PLANOS HIDRÁULICOS

(2)

2. SIMBOLOS HIDRÁULICOS

VÁLVULAS DE PRESIÓN

ÍTEM DESCRIPCIÓN SÍMBOLO

1 VÁLVULA LIMITADORA DE PRESIÓN DE MANDO DIRECTO RELIEF ALIVIO SEGURIDAD ISO - DIN CETOP ANTIGUO CAT 2 VÁLVULA LIMITADORA DE PRESIÓN DE MANDO INDIRECTO SIMPLIFICADA

P

T

DETALLADA P T

DETALLADA CON CARTRIDGE

T

(3)

3 VÁLVULA DE SECUENCIA DE MANDO DIRECTO

ANTIGUO 4 VÁLVULA DE SECUENCIA

DE MANDO INDIRECTO SIMPLIFICADA

DETALLADA

A B

(4)

5 VÁLVULA DE CONTROL REMOTO DE MANDO DIRECTO 6 VÁLVULA DE CONTROL REMOTO DE MANDO INDIRECTO SIMPLIFICADA A B Z DETALLADA Z P T 7 VÁLVULA DE CONTRABALANCE DE MANDO DIRECTO 8 VÁLVULA REDUCTORA DE PRESIÓN DE DOS VÍAS DE MANDO DIRECTO

P

A

L

CETOP

P

A

L

ISO - DIN

P

A

L

ANTIGUO

(5)

9 VÁLVULA REDUCTORA DE PRESIÓN DE DOS VÍAS DE MANDO INDIRECTO

P

A

L

10 VÁLVULA REDUCTORA DE PRESIÓN DE TRES VÍAS DE MANDO DIRECTO CON DRENAJE INTERNO

P

A

T

ISO – DIN

P

A

T

P A L P A L CETOP CAT

(6)

12 VÁLVULA REDUCTORA DE PRESIÓN DE TRES VÍAS DE MANDO INDIRECTO CON DRENAJE INTERNO Y LÍNEA DE PILOTAJE

P

A

T

X SUN 13 VÁLVULA REDUCTORA DE

PRESIÓN DE TRES VÍAS DE MANDO INDIRECTO CON DRENAJE INTERNO

P

A

T

14 VÁLVULAS CROSS - OVER RELIEF REGULABLES (CUSHION) 15 VÁLVULA DE PILOTAJE

(7)

16 VÁLVULA DE PILOTAJE 2 EJES (CAT) XX - YY 17 VÁLVULA DE PILOTAJE 2 EJES INCLINADOS A 45º (ATLAS COPCO)

(8)

VÁLVULAS DISTRIBUIDORAS

1 VÁLVULAS

DISTRIBUIDORAS 2/2, ACCIONAMIENTO POR PULSADOR,

RETORNO POR MUELLE

P A NORMALMENTE CERRADA P A NORMALMENTE ABIERTA 2 VÁLVULAS DISTRIBUIDORAS 3/2, ACCIONAMIENTO POR RODILLO,

RETORNO POR MUELLE

P T A NORMALMENTE ABIERTA P T A NORMALMENTE CERRADA 3 VÁLVULAS DISTRIBUIDORAS 4/2, ACCIONAMIENTO NEUMÁTICO, RETORNO POR MUELLE A P T B A B P T 4 VÁLVULA DISTRIBUIDORA 5/2, ACCIONAMIENTO NEUMÁTICO, BIESTABLE A B P T T 5 VÁLVULA DISTRIBUIDORA 4/3, CON CENTRO BLOQUEADO ACCIONAMIENTO ELÉCTRICO, RETORNO POR MUELLE a o b A B P T 6 VÁLVULA DISTRIBUIDORA 4/3, CON CENTRO EN CONEXIÓN A-B-T, P BLOQUEADO ACCIONAMIENTO HIDRÁULICO, RETORNO POR MUELLE a o b A B P T 7 VÁLVULA DISTRIBUIDORA 4/3, CON CENTRO EN CONEXIÓN H, SERVOPILOTADA HIDRÁULICAMENTE CON ACCIONAMIENTO ELÉCTRICO, RETORNO POR MUELLE a b A B P T o

(9)

VÁLVULAS DISTRIBUIDORAS

8 DIVERSOS TIPOS DE CENTROS PARA VÁLVULAS 4/3 a _o b A B P T a _o b A B P T a _o b A B P T a _o b A B P T a _o b A B P T a o b A B P T 9 VÁLVULA DISTRIBUIDORA 6/3, CON CENTRO BLOQUEADO ACCIONADA MANUALMENTE CON ENCLAVAMIENTO Y

RETORNO POR MUELLE T

a o b

A B

P

(10)

CILINDROS

1 CILINDRO DE SIMPLE EFECTO

CON RETORNO POR FUERZA EXTERNA

CON RETORNO POR MUELLE

CON RETORNO POR SU PROPIO PESO

TELESCÓPICO 2 CILINDRO DE DOBLE

EFECTO

CON UN SOLO VASTAGO

CON AMORTIGUAMIENTO REGULABLE EN AMBOS EXTREMOS

CON CINTADO MAGNÉTICO

CON VASTAGO EN AMBOS EXTREMOS

DUPLEX

(11)

CILINDROS

2 CILINDRO DE DOBLE EFECTO TELESCÓPICO DIFERENCIAL 3 TRANSFORMADOR DE MOVIMIENTO LINEAL EN MOVIMIENTO ROTACIONAL

(12)

BOMBAS Y MOTORES

ÍTE M

DESCRIPCIÓN SÍMBOLO

CONSTANTE VARIABLE

1 BOMBA CON UNA DIRECCIÓN DE FLUJO

2 BOMBA CON DOBLE DIRECCIÓN DE FLUJO

3 MOTOR CON UNA DIRECCIÓN DE FLUJO

4 MOTOR CON DOBLE DIRECCIÓN DE FLUJO 5 BOMBA/MOTOR CON DIRECCIÓN DE FLUJO INVERSO 6 BOMBA/MOTOR CON DOBLE DIRECCIÓN DE FLUJO 7 MOTOR DE GIRO LIMITADO EN AMBOS SENTIDOS

(13)

ACCIONAMIENTOS

1 ACCIONAMIENTO MANUAL GENERAL POR PULSADOR POR PALANCA POR PEDAL 2 ACCIONAMIENTO MECÁNICO POR PALPADOR POR RESORTE POR RODILLO CON ENCLAVAMIENTO 3 ACCIONAMIENTO ELÉCTRICO POR SOLENOIDE ( UN SOLO BOBINADO ) SOLENOIDE DE ACCIONAMIENTO VARIABLE ( PROPORCIONAL )

(14)

POR SEÑAL DE PRESIÓN ACCIONAMIENTO INDIRECTO

POR SEÑAL NEUMÁTICA ACCIONAMIENTO DIRECTO

ACCIONAMIENTOS

ACCIONAMIENTO POR SEÑAL

POR DEPRESIÓN O SUCCIÓN HIDRÁULICA

POR CANAL INTERIOR DE CONTROL. EL CANAL SE ENCUENTRA DENTRO DE LA UNIDAD.

POR DEPRESIÓN O SUCCIÓN NEUMÁTICA

5 ACCIONAMIENTOS COMPUESTOS

ACTUADOR COMPUESTO “Y” SOLO SI EXISTEN DOS SEÑALES (NEUMÁTICAS) PROVOCAN LA OPERACIÓN DEL DISPOSITIVO

ACTUADOR COMPUESTO “O”

SI EXISTEN CUALQUIERA DE DOS SEÑALES (MANUAL O ELÉCTRICA) PROVOCAN LA OPERACIÓN DEL DISPOSITIVO

ACTUADOR COMPUESTO “O” SI EXISTEN CUALQUIERA DE DOS SEÑALES (MANUAL O, ELÉCTRICA QUE ACCIONA A UN PILOTO HIDRÁULICO)

PROVOCAN LA OPERACIÓN DEL DISPOSITIVO

(15)

ACTUADOR COMPUESTO SI EXISTEN CUALQUIERA DE DOS SEÑALES (MANUAL O ELÉCTRICA, QUE ACCIONAN A UN PILOTO HIDRÁULICO) PROVOCAN LA OPERACIÓN DEL DISPOSITIVO

ACCIONAMIENTO POR TARJETA ELECTRÓNICA

(CONTIENE LA

REPRESENTACIÓN PARA LA ENTRADA DE ENERGÍA, ENTRADA DEL MANDO Y SALIDA RESULTANTE)

(16)

VÁLVULAS DE CAUDAL

1 ESTRANGULACIÓN FIJA ESTRANGULAMIENTO _DIAFRAGMA 2 ESTRANGULACIÓN VARIABLE 3 ESTRANGULAMIENTO CON CHECK VÁLVULA REDUCTORA DE CHOQUE (CAT) 4 REGULADORA DE CAUDAL DE DOS VÍAS REGULABLE

SIMPLIFICADA

DETALLADA A DETALLADA B

5 REGULADORA DE CAUDAL DE TRES VÍAS

SIMPLIFICADA

DETALLADA _{CON V.CHECK}DETALLADA INCORPORADA

(17)

VÁLVULAS DE CAUDAL

6 REGULADORA DE CAUDAL DE DOS VÍAS COMPENSADA POR PRESIÓN Y TEMPERATURA 7 DIVISORA DE CAUDAL RELACIÓN : 1:1 2:1 VÁLVULA PRIORITARIA A OTRO SISTEMA AL SISTEMA PRIORITARIO SIMPLIFICADO A OTRO SISTEMA AL SISTEMA PRIORITARIO

(18)

VÁLVULAS DE RETENCIÓN ÍTE M DESCRIPCIÓN SÍMBOLO 1 V. DE RETENCIÓN O CHECK

CON MUELLE NORMAL CON MUELLE ESPECIAL

DETALLADO (CETOP) 2 V. CHECK PILOTADA HIDRÁULICAMENTE PARA EL DESBLOQUEO X Y

CON LÍNEA DE DRENAJE

DETALLADA (CETOP) 3 V. CHECK PILOTADA PARA EL BLOQUEO X 4 V. DOBLE CHECK PILOTADA HIDRÁULICAMENTE PARA EL DESBLOQUEO VÁLVULA DE TRABA (CAT) DETALLADO SIMPLIFICADA 5 V. SELECTORA O SHUTTLE DETALLADO (CETOP)

(19)

VÁLVULAS PROPORCIONALES

1 V. LIMITADORA DE PRESIÓN DE MANDO DIRECTO PROPORCIONAL ALTERNATIVO 2 V. LIMITADORA DE PRESIÓN DE MANDO INDIRECTO PROPORCIONAL 3 V. DISTRIBUIDORA DE MANDO DIRECTO PROPORCIONAL a o b A B P T

SIN COMPENSADOR DE PRESIÓN

A B

P T

(20)

VÁLVULAS PROPORCIONALES

5 V. REDUCTORA DE PRESIÓN DE MANDO DIRECTO DE TRES VÍAS PROPORCIONAL

P

A

T

6 V. DE ESTRANGULAMIENTO PROPORCIONAL P A 7 V. REGULADORA DE CAUDAL PROPORCIONAL

CON VÁLVULA CHECK Y SENSOR DE POSICIONAMIENTO

(21)

VÁLVULAS CARTRIDGES

1 ELEMENTO LÓGICO A B 2 ELEMENTO DE RETENCIÓN A B 3 ELEMENTO REGULADOR DE CAUDAL A B 4 ELEMENTO PRINCIPAL DE LIMITADORA DE PRESIÓN DE MANDO INDIRECTO A B 5 ELEMENTO PRINCIPAL DE REGULADORA DE PRESIÓN DE

(22)

ACCESORIOS

ÍTEM DESCRIPCION SIMBOLO

1 MANÓMETRO 2 CAUDALIMETRO SENTIDO DE FLUJO 3 TERMÓMETRO 4 TANQUE CON LINEA DE RETORNO POR DEBAJO DEL NIVEL DE ACEITE CON LINEA DE RETORNO POR ENCIMA

DEL NIVEL DE ACEITE 5 MOTOR ELÉCTRICO

M

6 MOTOR DE COMBUSTIÓN INTERNA

_M

7 VISORES DE NIVEL

(23)

ACCESORIOS

8 TAPA ISO - DIN CAT 9 SWITCH DE NIVEL 10 SWITCH DE TEMPERATURA

t

_°

11 PRESOSTATO

(24)

ACCESORIOS

13 ENFRIADOR DIRECCION DEL ACEITE POR AGUA DIRECCION DEL ACEITE POR AIRE 14 CALENTADOR 15 VÁLVULA DE APERTURA – CIERRE O LLAVE DE PASO 16 ACUMULADOR 17 MULTIPLICADOR DE PRESIÓN y 18 VÁLVULA TERMOSTÁTICA O VÁLVULA ACCIONADA POR TEMPERATURA NORMALMENTE ABIERTA 19 VÁLVULA DE PURGA DE AIRE CETOP

(25)

SENSORES

1 SENSOR (TRANSDUCTOR) DE PRESIÓN COMÚNMENTE: PARA U: 0 ... +/- 10 V PARA I: 0 ... 20 MA 4 ... 20 MA

U

p

U

TRANSDUCTOR P/U

I

p

I

TRANSDUCTOR P/I 2 SENSOR DE CAUDAL

Q

U

TRANSDUCTOR Q/U

Q

I

TRANSDUCTOR Q/I 3 SENSOR DE DESPLAZAMIENTO

s

U

TRANSDUCTOR S/U

s

I

TRANSDUCTOR S/I 4 SENSOR DE RPM

n

U

TRANSDUCTOR N/U

n

I

TRANSDUCTOR N/I 5 SENSORES DE

(26)

SENSORES

5 SENSORES DE PROXIMIDAD DE 3 HILOS CAPACITIVO ÓPTICO 6 SENSOR DE PROXIMIDAD DE 2 HILOS MAGNÉTICO CARGA NECESARIA

(27)

TÉRMINOS UTILIZADOS EN CAT

CAT CONVENCIONAL

Válvula de alivio de tubería Válvula de sobrepresión

Válvula de compensación Válvula de antivacio o

Válvula de anticavitación

Válvula de traba Válvula doble check pilotada hidráulicamente

para el desbloqueo

Válvula de corte de presión Compensador de presión (Bomba)

Válvula de margen Compensador de caudal (Bomba)

Extremo de la cabeza de pistón Lado del émbolo

Extremo del vástago Vástago

Orificio Estrangulamiento fijo o

Via?

Implementos Actuadores

Accionamiento Doble Doble efecto

Válvula de control de centro cerrado Válvula distribuidora de centro bloqueado Válvula resolvedora o de lanzadera Válvula selectora o Shuttle

Calado Presión máxima

Cilindros TOPE

Válvula de shock Válvula de sobrepresión

HMU Orbitrol

Unidad de dosificación manual

ECM Modulo de Control Electrónico

Válvulas de Retención de Traba Válvula doble check pilotada hidráulicamente para el desbloqueo

Válvula de lanzadera inversa Dos check que permiten que ingrese aceite a

los acumuladores y que se distribuya sobre los circuitos de frenos

Válvula de alivio de doble vía Crossover relief Valve

Válvula cushion

RCS Sistema de control de amortiguación

Orificio de purga dinámico Estrangulamiento fijo ubicada en el paquete

principal de una válvula de mando indirecto.

Interruptor de presión Presostato

Estabilizadores Gatas de posicionamiento

PPPC Sistemas hidráulicos proporcionales,
