Tensión de maniobra
• 12 VDC, 24 VDC, 230 VAC 50/60 Hz
• Otras tensiones bajo demanda
• Conector de dispositivo con LEDs o para mejorar la CEM (véase además "Información adicional")
Ejemplos de pedido NSMD2K/M/GDK/B2,5-G24
Tipo de módulo de amarre NSMD tamaño 2 con adaptación normalizada según DIN 24340-A6, símbolo hidráulico K, versión con enclavamiento, margen de presiones de amarre G, 5-50 bar y caudal mínimo de trabajo 2-4 l/min. La operación de ajuste de la presión de amarre y del presos- tato incorporado se realiza mediante un pomo. En la línea B va instalado un estrangulador # 2,5 mm, tensión de la bobina 24V DC.
NSMD2G1/MD/E4VK/B1-G12
Módulo de amarre tipo NSMD tamaño 2 con adaptión normalizada según a DIN 24340-A6, símbolo hidráulico G1 con monitorización de presión en la línea A, ajuste de estrangulador regulable para posición de conexión a y b. Válvula para margen de presiones de amarre E, 8-80 bar y caudal mínimo de trabajo 4-6 l/min. La operación de ajuste de la presión de amarre y del presostato incorporado se realiza mediante un pomo girato- rio autoblocante. En el conducto P va instalado un estrangulador de
# = 1 mm, tensión de la bobina 12V DC.

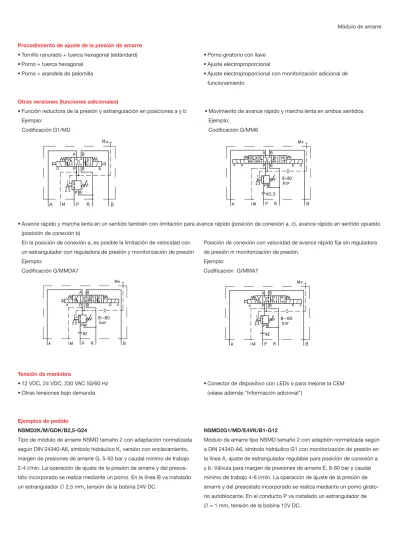

• Movimiento de avance rápido y marcha lenta en ambos sentidos Ejemplo:
Codificación G/MM6 Otras versiones (funciones adicionales)
• Función reductora de la presión y estrangulación en posiciones a y b Ejemplo:
Codificación G1/MD
Procedimiento de ajuste de la presión de amarre
• Tornillo ranurado + tuerca hexagonal (estándard)
• Pomo + tuerca hexagonal
• Pomo + arandela de palomilla
• Pomo giratorio con llave
• Ajuste electroproporcional
• Ajuste electroproporcional con monitorización adicional de funcionamiento
• Avance rápido y marcha lenta en un sentido también con limitación para avance rápido (posición de conexión a, c), avance rápido en sentido opuesto (posición de conexión b)
En la posición de conexión a, es posible la limitación de velocidad con un estrangulador con reguladora de presión y monitorización de presión Ejemplo:
Codificación G/MMDA7
Posición de conexión con velocidad de avance rápido fija sin reguladora de presión ni monitorización de presión.
Ejemplo:
Codificación G/MMA7
2 1
Dimensiones
Tipo NSMD2 K... (véase ejemplo de pedido)
Información adicional
• Módulo de amarre tipo NSMD D 7787
• Bloques de válvulas tipo BA2 D 7788, D 7788 Z
• Válvula con asiento estanco direccional tipo VZP1 D 7785 A
• Banco de válvulas tipo BVZP1 D 7785 B
• Válvula direccional tipo NSWP2 D 7451 N
• Válvula con asiento estanco direccional tipo NBVP16 D 7765 N
• Conector con LEDs D 7163
• Conector con circuito de bajo consumo D 7813, D 7833
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
Tipo básico
NSMD2
Válvula individual
1)
m (kg) 2,2...3,8
Función adicional
m (kg) + 0,6...1,1
¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!
Tipo NSMD2 G... (véase ejemplo de pedido)
1) En función del símbolo hidráulico y del tipo de accionamiento
máx. 35 máx. 35
máx. 114
Circuito ejemplo
Central hidráulica compacta con bloque de conexión tipo HK43L/1M - Z9,8 - - AL21F2 - F60/70 - 2 - BA2
Módulo de amarre con placa base tipo NSMD2D/MMDA7/GDK/B2/0 (-G24) Módulo de amarre con placa base
tipo NSMD2K/M/GDK/B2,5/0 (-G24)
Caña de contrapunto Monitorización de tope
desplazable
Dispositivo de amarre
Protección de reposo
Válvula antirretorno pilotada
Válvula antirretorno doble pilotada
Placa final Codificación 11 HK 43L/1M-Z 9,8-AL 21F2-F60/70-2-BA 2 - NSMD2K/M/GDK/B2,5/0
- NSMD2D/MMDA7/GDK/B2/0-G24
2.2 Válvulas direccionales de asiento estanco
• Válvulas direccionales de asiento estanco con diferentes accionamientos
• Bloques de válvulas direccionales de asiento estanco tipo VB
• Válvulas direccionales de asiento estanco tipo WN y WH
• Bloque de válvulas direccionales de asiento estanco tipo BWH y BWN
• Válvulas direccionales de asiento estanco tipo VZP
• Bloque de válvulas direccionales de asiento estanco tipo BVZP
• Válvulas de asiento estanco insertables 2/2 vías tipo EM y EMP
• Válvulas direccionales de asiento estanco tipo BVG, BVE, BVP y NBVP
Combinaciones de válvulas
• Válvulas de descenso vertical tipo HSV
• Válvulas de alta y baja (para prensas) tipo CR
• Bloques de elevación tipo HMB, HMC, HMT y HSV, HZV, etc.
Válvulas de asiento estanco (accionamiento manual)
• Válvulas direccionales de asiento estanco tipo VH, VHR y VHP
• Válvulas de asiento estanco de accionamiento manual tipo DA y EA
2.2-4 2.2-6 2.2-10 2.2-12 2.2-16 2.2-18 2.2-22 2.2-24
2.2-26 2.2-28 2.2-30
2.2-34
2.2-36

2 2
Válvulas direccionales de asiento estanco con diferentes accionamientos
Válvulas direccionales de asiento estanco con diferentes accionamientos
Estas válvulas estancas se utilizan para el cierre de elementos esféricos empujados por muelles por lo que no se producen fugas. Son válvulas para montaje sobre placa. El elemento de accionamiento desplaza una palanca acodada que mueve un actuador y commuta entre las diferentes posicio- nes de la válvula. Las versiones básicas han sido diseñadas como
electroválvulas estancas de 2/2 y 3/2 vías. Mediante la combinación de dos válvulas en un mismo bloque pueden realizarse funciones direccionales 3/3 y 4/3 y mediante una placa intermedia funciones direccionales 4/2 .
Las variantes G39, G49, G..-22 se pueden utilizar como versión reforzada para un esfuerzo permanente y oscilante y una frecuencia de comutación en el margen de presión superior.
Para la conexión en línea de estas válvu- las, existen placas base que además pueden incorporar funciones adicionales, p. ej., válvula de seguridad o antirretorno.
Es posible la combinación de varias válvulas conectadas en paralelo para formar un bloque de válvulas (tipo VB).
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco Válvula simple para montaje sobre placa base Combinación con bloque de conexión roscado eléctrico
por presión
• hidráulico
• neumático mecánico
• rodillo
• pivote manual
• palanca
• pomo giratorio
320 ... 700 bar
6 ... 120 l/min
2 2
Denominación de tipo: GR 2 - 3
Tamaño
Símbolo hidráulico
Tipos básicos y principales parámetros Tamaño
0 1 2, 22 3 4
Caudal Q
máx.(l/min)
6 12 25, 12
65 120
Tipo básico (accionamiento) con presión de servicio p
máx.(bar) Por presión
H P
500 500 ... 700
500 400 –
Mecánico
K T
– 400 ... 700 400 ... 500 350 ... 400
–
Manual
F D
350 ... 500 400 ... 700 400 ... 500
– –
Conexiones P, R, A, B
1)
G 1/4 G 1/4 y G 3/8 G 3/8 y G 1/2 G 1/2 y G 3/4 G 3/4 y G 1
1) En combinación con placa base roscada
Denominación
Símbolo hidráulico (completar con símbolo de accionamiento)
Válvula direccional 2/2 Válvula direccional 3/2 Vál. direc. 3/3 21
2), 39
4) Símbolos hidráulicos
Vál. direc. 4/3 22
2), 49
4)
Válvula direc. 4/2 Z4
3) 4
3)
3 S2
R2 Z3
Símbolos simplificados en función de 3/3-, 4/3 y 4/2 viás
2) No para tamaño 4 3) Sólo en tamaño 1 4) Sólo en tamaño 1 y 2
Accionamiento
Eléctrico
G WG
300 ... 500 350 ... 500 (700) 350 ... 500 (700)
350 ... 400
350
Mecánica
Fuerza (N)
Recorridos (mm) Por presión
Presión mando p
St máx.(bar)
Presión mando p
St min.(bar) Accionamientos
Manual
G WG
Pomo giratoria D
Par maniobra (Ncm) 45 ... 98 Rodillo
K
25 ... 80
10,5 ... 30 Hidráulica
H
400 ... 700
9 ... 16
Neumática P
15
2,5 ... 4
Otras versiones
• Válvulas simples con chiclé insertable, válvula antirretorno insertable en línea de presión o/y bloqueo de presión de retorno insertable en línea de retorno
• Placas base con válvula antirretorno bypass o válvula limitadora de presión entre P y R
• Bloque de conexión con válvulas antirretorno en puente de Graetz para dirección del aceite constante en caso de dirección alternante
• Válvula direccional de asiento estanco de 2/2 y 3/2 vías, tamaño 1, con anclaje de conexión según CETOP3 o bien ISO 4401, tn 6
7)
• Válvulas direccionales de asiento estanco con accionamiento por bobina de corriente continua en versión antideflagrante
(según ATEX)
7)
Ejemplos de pedido PR 2-1
Válvula direccional de asiento estanco con accionamiento neumático con símbolo de conexión R2, tamaño 1
G 3-2-3/8-G24
Válvula direccional de asiento estanco con accionamiento eléctrico con símbolo hidraulico 3, tamaño 2, place base para conexión en línea G 3/8 y tensión de maniobra 24V DC
Dimensiones
Válvula simple (véase ejemplo de pedido)
Válvula con place base (véase ejemplo de pedido)
Pivote T
51 ... 20
4 und 5
Palanca F
Fuerza (N) 25 ... 80 Recorridos (mm)
20,5 ... 45
Información adicional
• Válvulas direccionales de asiento estanco D 7300
• Bloques de válvulas tipo VB D 7302
• Conector con LEDs, etc. D 7163
• Conector con circuito bajo consumo D 7813, D 7833
• Válvulas direccionales de asiento estanco con
place base normalizada (CETOP3) D 7300 N
• Válvulas de asiento direccionales con detéctor de posicion D 7300 H
• Véase además capítulo “Válvulas para aplicaciones especiales”
(válvulas para instalaciones con riesgo de explosión (conforme a ATEX), válvulas hasta 700 bar)
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
5) Los valores son válidos para accionamiento electromagnético 6) Válvula simple/válvula con place base
¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!
Electromagnético
Tensiones de maniobra:
12V DC, 24V DC (tipo G) 230V AC 50/60 Hz (tipo WG)
¡Otras tensiones bajo demanda!
7
)
Véase además “Información adicional”Tamaño
0 1 2, 22
3 4
H
máx. 5)
90,5 115 126,5, 134,5
162 226
B
2/2 y 3/2 vías
36 45 56, 56
70 80
3/3 y 4/3 vías
75 92 116, 116
144 162
T
máx.41,5 50 62,5, 67,5
91,5 127
m
máx.(kg)
6)
0,8/1,0 1,4/1,9 2,9/3,9, 3,0/4,0
5,9/7,1 16,3/20,1 H1
máx. 5)
110,5 145 156,5, 161,5
202 226
T1
40 50 56, 56
70
125
Bloques de válvulas direccionales de asiento estanco tipo VB
El bloque de válvulas tipo VB está compuesto por válvulas de asiento estanco simples conectadas en paralelo según D 7300, y montadas sobre placas base. Estas placas base están sujetas mediante tirantes de unión con el bloque inicial (toma P y R) y con la placa final.
Mediante la elección de la placa base, con las distintas válvulas pueden realizarse diferentes circuitos hidráulicos unidos con funciones auxiliares (p. ej., presostatos en la línea común de presión).
Están disponibles bloques de conexión para conexión en l í nea o placas de adaptación para montaje directo a bloques de inicio en centrales hidráuli- cas (tipo HK, HC, MP, FP, R).
Diferentes placas finales (p. ej., con presostato en la l í nea P o válvula de securidad (TÜV) de acumulador) amplían las opciones de aplicación.
Precisamente en combinación con centrales hidráulicas, gracias a la construcción compacta , pueden realizarse maniobras hidráulicas para presiones elevadas que requieren un reducido espacio.
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco
Bloque de válvulas
• para conexión en línea
• Combinación con centra- les hidráulicas
eléctrico por presión
• hidráulica
• neumática manual
• palanca
• pomo giratorio
500 ... 700 bar
6 ... 120 l/min
2 2
Composición del bloque de válvulas Tipos básicos y principales parámetros
Caudal
Q
máx.(l/min)
6 12 25 65 120
Presión de trabajo p
máx.(bar) con accionamiento Conexiones
P, R, A, B
G 1/4 G 1/4 y G 3/8 G 3/8 y G 1/2 G 1/2 y G 3/4 G 3/4 y G 1 Tipo básico
y tamaño
VB 01 VB 11 VB 21, 22 VB 31 VB 41
VB11 F M - DCNR5 - 1 - WG230
Bloques de conexión / placas base
Breve descripción
Para conexión en línea, con válvula limitadora de presión ajustada fija (/..- indicación de presión en bar)
Regulación de presión con herramienta
Para adaptación a centrales hidráulicas tipos R, Z y RZ en función del depósito y del tamaño
1)
Para adaptación a central hidráulica compacta con bloque de inicio (tipo HK, HC, MP, FP)
(También combinación con válvula de dos etapas tipo NE)
1) Tipo básico
A .-1/..
C, D, E
F, G
Símbolo hidráulico
F
G
1) Véase además en “Información adicional”
Tensión bobina Tamaño rosca, en este caso G 1/4
Bloque conexión/placa base Tipo básico y tamaño Eléctrico
M p
máx.(bar)
300 ... 500 350 ... 500(700) 350 ... 500(700) 350 ... 400
350
Por presión
H P
p
máx.(bar)
500 500 ... 700
500 400 ---
Manual
F D
p
máx.(bar)
350 ... 500 400 ... 700 400 ... 500
--- ---
Secciones de válvulas
Accionamiento
Símbolos hidráulicos (secciones de válvulas)
Como máximo pueden combinarse 12 de válvulas (en función del tamaño)
A
2) D F B C E Q P O
H L N R Y I S T
J, G39
5) G
3), G49
5) HX
4) LX
4) NX
4) RX
4)
Símbolos hidráulicos simplificados
Símbolos hidráulicos simplificados Símbolos hidráulicos simplificados
Opciones complementarias para secciones de válvulas (sólo para VB01 y VB11)
Ejemplo: ... H5 ...
Símbolo hidráulico H con presos- tato DG 35 en línea de presión
Ejemplo: ... H8 ...
Símbolo hidráulico H con presos- tato DG 35 en línea de presión
Presostatos en línea de presión P Válvula reductura de presión en la línea P
Ejemplo: ... - CZ1/200/5R/3 - ...
Válvula reductora de presión de 2 vías tipo CDK 3 ajustada a 200 bar, con vál- vula antirretorno y presostato tipo DG 33 en línea de presión
6)
6) Véase además "Información adicional"
2) No disponibles para VB 01 VB 11 sólo con rosca G 1/4 3) No disponible para VB 41 4) Sólo disponible para VB 11 5) Sólo disponible para VB 21, 22
Otras versiones (secciones de válvula)
• Válvulas simples con chicles en la línea de presión y/o bloqueo de contrapresión en línea de retorno
• Placa base con válvula reguladora de caudal de dos vías con bypass hacia depósito (sólo en VB 31)
• Placa base con presostato (sólo en VB 01, VB 11, VB 22)
• Placa base con válvula limitadora de presión y válvula estranguladora (sólo en VB 21, VB 31)
• Placa base con válvula de circulación y/o válvulas selectoras para tipo VB 22
• Placas intermedias para VB 22 (apilado vertical) con reductura de
presión en el canal P y válvula estranguladora en el canal A
Se conectan directamente a la placa base presostatos del tipo DG3..
6)
2 2
Tensiones de maniobra
• 12V DC, 24V DC, 230V AC 50/60 Hz
• Bajo demanda otras tensiones
• Conector con diodos o bien para apoyo de CEM o con circuito bajo consumo
8)
• Otros accionamientos por presión y mecánicos comunes a las
“válvulas direccionales de asiento estanco con diferentes accionamientos”
(véase además “Información adicional”)
Placas finales Tipo básico
Sin deno.
/2
7)
/3 ... /65
7)
Breve descripción
Placa final de serie Placa final con válvula descarga acumulador Placas finales con uno o dos presostatos Tipo DG 3..
8)
Símbolo hidráulico
Serie /2
/3 ... /65
Otras versiones (placas finales)
• Placas finales con válvula de purga de acumulador y presostatos tipo DG 3..
8)
Ejemplos de pedido
VB01FM-E H3 G33/3 - 1 - G24
Bloque de válvulas tipo VB 01, tamaño 0 con bloque de adaptación para acoplamiento a centrales hidráulicas compactas, símbolos de esquemas E, H, G (G con presostatos DG 33) en las líneas de presión (A y B), placa final /3 (con DG 33), conexiones G 1/4 (código 1) y conexiones G 1/4 (código 1) y tensión de maniobra 24V DC
VB 11AM - 2/420 - R H S3/3 - 1 - WG230
Bloque de válvulas tipo VB 11, tamaño 1 con bloque de conexión línea y válvula limitadora de presión integrada y regdable (ajustada a 420 bar), símbolos de esquemas D, H, S y placa final con un presostato DG 33, rosca G 1/4 (código 1), tensión de maniobra 230V AC 50/60 Hz
Dimensiones (En base a ejemplo de pedido de derecha)
7) Sólo para VB01 y VB11
8) Véase además "Información adicional"
¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!
Bloque
conexi´on Secciones
válvula
Presostatos
Placa final (en este caso con presostatos)
a p ro x . 7 1
Tipo básico VB 01 VB 11 VB 21, 22 VB 31 VB 41
H
110 ... 135 139 ... 174 180 ... 220, 172 ... 221
202 ... 252 265 ... 312
B
38 46 58, 58
72 82
T
40 50 63, 70
80 100
m (kg) por cada válvula
0,6 ... 1,25 1,1 ... 2,3 2,0 ... 4,6, 2,2 ... 4,8
4,5 ... 9,1
8,9 ... 14
Ejemplo de conexión
MP 24 - H1,39/B5 - A1/300 - VB01 FMH - FR/N/32 - 1 - WG230
Central hidráulica compacta, tipo MP tamaño 2, con bloque de conexión con válvula limita- dora de presión (regulable con herramienta)
Bloque de válvulas tipo VB, tamaño 0, con tres válvulas (tipo de accionamiento de las válvulas direccionales diferente, en este caso M (electromagnético) y H (hidráulico) y placa final en este caso 32 con presostato y válvula de purga
Principales datos del ejemplo de conexión p
Sistema= 300 bar
(Presión de ajuste de la válvula limitadora de presión)
Q
Pu: aprox. 1,39 l/min (a 1450 rpm) p
máx. Pu: 400 bar
Depósito V
útil: aprox. 6 l V
tot: aprox. 7,7 l
R = Toma de retorno
M, M4 = Toma de presión, p. ej., para manómetro o presostato
A = Toma para consumidor
Información adicional
• Válvulas direccionales de asiento con diferentes acci. D 7300
• Bloques de válvulas tipo VB D 7302
• Centrales hidráulicas compactas
tipo MP, MPN, MPNW, MPW D 7200, D 7200 H, D 7207
tipo HC, HCW, HCG D 7900, D 7900 G tipo HK, HKF, HKL D 7600 y stes.
tipo FP D 7310
• Centrales hidráulicas tipo R D 6010, D 6010 H
tipo RZ D 6910, D 6910 H
tipo Z D 6820
• Bloques de conexión tipo A D 6905 A/1
• Válvulas de dos etapas tipo NE D 7161
• Conector con LEDs, etc. D 7163
• Conector con circuito de bajo consumo D 7813
• Presostatos tipo DG 3.., DG 5E D 5440, D 5440 E/1
• Válvulas reductoras de presión tipo CDK D 7445
• Véase además capítulo “Válvulas para aplicaciones especiales”
(Válvulas hasta 700 bar)
• Véase además “Soluciones completas modulares”
Los capítulos y páginas correspondientes a las válvulas adicionales
señaladas aparecen en el índice de tipos
Válvulas direccionales de asiento estanco tipo WN y WH
La serie WN y WH son válvulas estancas de cierre por bola para montaje sobre placa ó en bloques. Están disponibles en 4 tamaños.
Gracias a la integración parcial de las piezas en el cuerpo de la válvula se obtiene una construcción compacta. Las versiones básicas se han realizado como funciones direccionales 2/2 y 3/2 .
Para la conexión de las válvulas en l í nea, pueden montarse en placas base.
Las funciones auxiliares opcionales en las placas base (p. ej., válvula limita- dora de presión y válvula antirretorno con bypass) amplían el área de aplica-
ción. Mediante la combinación de dos válvulas en una placa base pueden realizarse funciones direccionales 3/3 y 4/3 .
El tipo WN (sólo tamaño 1) presenta un diseño más sencillo respecto a los tipos WH (sin drenaje externo). De este modo, en esta variante de bajo coste queda limitada la presión de trabajo máxima. Es posible combinar varias válvulas conectadas en paralelo para formar un bloque de válvulas (tipo BWN y BWH).
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco
Válvula simple para montaje sobre placa base Combinación con placas base para conexión en línea
eléctrico
350 ... 450 bar
5 ... 60 l/min
2 2
Tipos básicos y principales parámetros
Símbolos hidráulicos (Representación en WH) Tipo básico
y tamaño
WN 1 WH 1 WH 2 WH 3 WH 4
Caudal Q
máx.(l/min)
5 8 15 30 60
Presión de trabajo p
máx.(bar)
320...350 450 350 350 350
Conexiones
1) P, R, A
G 1/4 G 1/4 G 1/4 G 3/8 G 1/2
1) En combinación con placas base para conexión en línea
Q F E H N M R
D
Tipo WN1 sin pilotaje hidráulico. En este modelo no hay línea de drenaje.
Otras versiones
• Función direccional 3/3 y 4/3 por combinación de dos válvulas en una misma place base (sólo para conexión en línea)
• Función direccional 4/2 mediante corredera
• Dos funciones direccionales 3/2 independientes en una misma place base (bloque con doble válvula direccional)
• Válvulas simples con chiclé insertable dentro de la línea P o bloqueo de presión en la línea de retorno
• Bloques de conexión con válvula antirretorno o válvula limitadora de presión entre P y R
• Versión con bobina de 8 vatios potencia
Ejemplos de pedido WH2 M - G24
Válvula de asiento direccional tipo WH, tamaño 2 con símbolo de esquemas M, tensión de maniobra 24V DC
WH1 H - 1/4 - WG230
Válvula direccional de asiento tipo WH, tamaño 1 con símbolo de esquemas H, placa base para rosca G 1/4 y tensión de maniobra 230V AC 50/60 Hz
Dimensiones Válvula simple
(Véase ejemplo de pedido)
Válvula con placa base para conexión en línea (Véase tipo básico)
Tipo básico WN 1 WH 1 WH 2 WH 3 WH 4
H 86,5 86,5 97,0 95,5 118,0
B 35 35 35 45 60
T 35 35 35 45 60
m (kg) 0,6 0,6 0,65 ... 0,7
1,2 ... 1,3 2,7 ... 3,0
Tipo básico WN 1.. -1/4 WH 1.. -1/4 WH 2.. -1/4 WH 3.. -3/8 WH 4.. -1/2
H1 111,5 111,5 125 128 158 ... 173
B1 40 40 40 50 70
T1 35 35 40 50 70
m (kg) 0,9 0,9 1,0 1,8 3,6 ... 4,0
Información adicional
• Válvulas direccionales de asiento estanco tipo WN1, WH D 7470 A/1
• Bloques de válvulas de asiento estanco tipo BWN1, BWH D 7470 B/1
• Conector con LEDs, etc. D 7163
• Conector con circuito bajo consumo D 7813, D 7833
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
Tensiones de maniobra
• 12V DC, 24V DC, 230V AC 50/60 Hz
• Bajo demanda otras tensiones
• Conector con LEDs o bien para apoyo de CEM o con circuito de bajo
consumo (véase además “Información adicional”)
Bloque de válvulas direccionales de asiento estanco tipo BWH y BWN
El bloque de válvulas de la serie BWH y BWN está integrado por las válvulas simples conectadas en paralelo de las series WH o bien WN, las cuales van montadas sobre placas base. Estas placas base están sujetas al bloque inicial (toma P y R) y a la placa final mediante tirantes de unión.
Mediante la selección de la placa base, con las distintas válvulas pueden realizarse diferentes esquemas hidráulicos, también conjuntamente con funciones auxiliares (p. ej., presostatos o válvulas limitadoras de presión en la l í nea de presión).
Están disponibles en placas base para conexión en línea (con o sin válvula limitadora de presión) o placas de adaptación directo a bloques de inicio de central hidráulica (tipo HK, HC, MP, FP) o bien a otros tipos de válvulas direccionales.
Diferentes placas finales (p. ej., con presostato en la l í nea P o en la válvula de descarga de acumulador) amplían las opciones de aplicación.
Conjuntamente con centrales hidráuli- cas, gracias a la compacta construcción, pueden realizarse maniobras hidráulicas con un reducido espacio .
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco
Bloque de válvulas
• Para conexión en línea
• Combinación con centra- les hidráulicas
eléctrico
350 ... 450 bar
5 ... 60 l/min
2 2
A-1/...
C F
Tipos básicos y principales parámetros Caudal Q
máx.(l/min)
5 8 15 30 60
Presión p
máx.(bar)
350 450 350 350 350 Tipo básico
y tamaño
BWN 1 BWH 1 BWH 2 BWH 3 BWH 4
Conexiones P, R, A, B
G 1/4 G 1/4 G 1/4 G 3/8 G 1/2
Bloques de conexión / Placas base
Breve descripción Para conexión en línea, con válvula limitadora de presión ajustada fija (/...- indicación de presión en bar) Regulación de presión con herramienta Para acoplamiento a centr. hidráulicas Para acoplamiento a centrales hidráulicas compactas con bloque de inicio (tipo HK, HC, MP, FP)
Tipo básico A-1/...
C F
Símbolo hidráulico
Composición del bloque de válvulas BWH 2 A-1/300 - FH5 N5 - 1 - 1 - G24
Tensión bobina Tamaño conexiones, aquí G 1/4
Placa final
Secciones de válvulas
Otras versiones
• Bloque de conexión en línea sin válvula limitadora de presión
• Bloque de conexión en línea con válvula limitadora de presión regulable
• Bloque de conexión a tuberia exterior con válvula limitadora de presión proporcional
• Placas intermedias para combinación con válvulas direccionales de la serie BVZP o SWR/SWP
(véase además “Información adicional”)
Bloque conexión/placa base
Tipo básico y tamaño
Símbolos hidráulicos (Representación en BWH!)
Como máximo pueden combinarse 12 secciones de válvulas
D F B Q A C E P
O H N M R K
2)
T J U L
1)
I Y
Presostatos en línea de utilización o de presión
A la placa base se montan directamente presostatos tipo DG 3..
3) Ejemplo: ...H5...
Símbolo hidráulico H / DG 35 en línea de presión
Ejemplo: ...H7...
Símbolo hidráulico M, DG 34 en la linea de P
Válvulas limitadoras de presión en línea de presión (para válvulas direccionales 3/2 ó 3/3) (Sólo disponibles para tamaño 1)
Válvulas reductoras de presión para reducir la presión a las válvulas posteriores
La válvula limitadora de presión está integrada directamente en la placa base
Ejemplo: ... H1/150 ...
Símbolo hidráulico H con antirretorno en la linea de retorno (1) y válvula limitadora de presión montada y ajustada a 150 bar
Ejemplo: ...- CZ 1/200/5R -...
Válvula reductora de presión de dos vías tipo CDK
3) ajus- tada a 200 bar, con válvula antirretorno
Opciones auxiliares para bloques de válvula S
1) Se admite sólo 0,5 x Qmáx.como caudal de bomba;
no disponible en tamaño 4;
2) Sólo disponible en tamaño 1
3) Véase además en “Información adicional”
Símbolo hidráulico simplificado
2 2
Versión para conexión en línea
(Corresponde al ejemplo de pedido izquierdo) 1
2
Bloque de conexión
Secciones de válvula
Presostato Placa final Tensiones de maniobra
• 12V DC, 24V DC, 230V AC 50/60 Hz
• Bajo demanda están disponibles otras tensiones
• Conector con LEDs o bien para apoyo de CEM o bien con circuito de bajo consumo (véase además “Información adicional”)
• Válvulas independientes con chicles dentro de la vía A y/o antirretorno en línea presión y/o retorno
• Placa base con presostato DG 3..
4) para bloqueo de P
Otras versiones (placas finales)
• Placas finales con válvula de descarga de acumulador y presostatos
• Placas finales con válvula limitadora de presión adicional dentro de la línea de presión (también en versión (TÜV) con componentes homolo- gados)
Placas finales Tipo básico 1
2
3..
3../3..
Breve descripción Placa final serie Placa final con válvula descarga acumulador Placa final con uno o dos presostatos en P
Símbolo hidráulico
3.. y 3../..
Ejemplos de pedido
BWH 1A-1/420 - F H4 N4 S - 1 - 1 - G24
Bloque de válvulas tipo BWH, tamaño 1 con placa base A1/.. para cone- xión en línea, incluida válvula limitadora (ajustada a 420 bar), símbolos de esquemas F, H, N y S, válvulas H y N con presostatos DG 34 en la línea de presión (código 4), placa final 1,
rosca G 1/4 (código 1) así como tensión de maniobra 24V DC
BWH 2F - HRHR - 1 - 1 - WG230
Bloque de válvulas BWH, tamaño 2 con placa de adaptación para cone- xión a bloques de inicio en centrales compactas (tipo HK, HC, MP, FP)
4) y símbolos de esquemas H, R, H, R, placa final 1, rosca G 1/4 (código 1) así como tensión de maniobra 230V AC 50/60 Hz
Dimensiones
Tipo básico BWH(N) 1 BWH 2 BWH 3 BWH 4
H 116,5...131,5
122...157,5 155,5...168 158...213
B 40 50 60 92 T
38 38 50 70
m (kg)
5) 0,8...0,9 0,9...1,1 1,9...2,4 4,1...6,1
¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!
4) Véase además en “Información adicional”
5) Por cada elemento simple
Otras versiones (bloques de válvulas)
a p ro x . 7 5
Ejemplo de circuito
HC 24/0,64 - A2/400 - BWH1F1 - D H5 R/150 - 36 - 1 - G24
Central hidráulica compacta tipo HC, tamaño 2, bloque de inicio con válvula limitadora de presión (regulable manualmente)
Bloque de válvulas tipo BWH, tamaño 1 con tres secciones de válvula y placa final con presostato
Principales datos del ejemplo Q
Pu= 0,64 l/min (a 1450 rpm) p
máx. Pu= 700 bar
p
sistema= 400 bar (ajuste válvula limitadora presión) V
útil= aprox. 1,5 l
Información adicional
• Válvulas direccionales asiento estanco tipo WN1, WHD 7470 A/1
• Presostatos tipo DG 3.., DG 5E D 5440, D 5440 E/1
• Válvulas reductora de presión tipo CDK D 7745
• Centrales hidráulicas compactas
tipo MP, MPN, MPNW; MPW D 7200, D 7200 H, D 7207
tipo HC, HCW, HCG D 7900, D 7900 G tipo HK, HKF, HKL D 7600 y stes.
tipo FP D 7310
tipo KA, KAW D 8010
• Bloques de conexión tipo A D 6905 A/1
• Centrales hidráulicas tipo R D 6010, D 6010 H
• Bloques válvulas direccionales asiento estanco D 7470 B/1 tipo BWN1, BWH
• Conector con LEDs, etc. D 7163
• Conector con circuito bajo consumo D 7813, D 7833
• Véase además “Soluciones completas en sistema modular”
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
máx. 75
aprox. 95
Válvulas direccionales de asiento estanco tipo VZP
El tipo VZP son válvulas estancas de asiento esférico y cónico para montaje sobre placa base, y están disponibles en un solo tamaño.
A diferencia de otras válvulas simples éstas son combinaciones de válvulas 3/2 y 2/2 en un mismo cuerpo, pérmite el accionamiento común e independiente.
Según la combinación, pueden realizarse funciones direccionales 4/4, 4/3, 3/3 o dos funciones individuales direccionales 3/2 y 2/2 independien- tes entre sí. Respecto a las válvulas para montaje sobre placa base
individual destaca como ventaja el reducido espacio necesario así como la posibilidad de conexión directa de presostatos para vigilancia de las presiones de los actuadores hidráulicos.
Esta construcción compacta presenta grandes ventajas especialmente si se combinan varias válvulas conectadas en paralelo en un bloque de válvulas tipo BVZP.
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco
Válvula simple montaje sobre placa base
eléctrico
250 ... 450 bar
5 ... 15 l/min
2
2 Tipo básico y tamaño
VZP1
Caudal Q
máx.(l/min)
5 ... 15
Presión trabajo p
máx.(bar)
250 ... 450
Presión retorno admisible (bar)
20
Símbolos hidráulicos
Válvulas de asiento cónicos con funciones direccionales 4/3 (4/4) ó 3/3 (3/4) hasta 400 bar Tipos básicos y principales parámetros
E G D O P J
Válvulas de asiento esférico con funciones direccionales 3/2 (2/2) hasta 450 bar (con dos funciones básicas en una sola válvula)
H N M R F C
Tensiones de maniobra
• 12V DC, 24V DC, 230V AC 50/60 Hz
• Bajo demanda otras tensiones
• Conector con LEDs o bien para apoyo de CEM (véase además “Información adicional”)
4a: posición de conexión al activar simultáneamente ambas bobinas
Otras versiones
• Funciones direccionales 4/2 en ejecución de corredera
• Válvulas simples con chiclé dentro de línea P y/o bloqueo de contrapresión en línea de retorno
• Presostatos en las lineas de consumidores
• Bloques de conexión en línea
Símbolos básicos
Función direccional de 4/3 (4/4), 3/3 (3/4) vías Función direccional 3/2 (2/2) vías
Ejemplo: VZP1 G 32 - G24 Ejemplo: VZP1 H4 N2 - G24
Ejemplos de pedido VZP 1 G32 - G24
Válvula direccional de asiento estanco tipo VZP tamaño 1, símbolo de esquemas G, con presostato tipo DG 33 en línea A (código 3), preparada para la conexión de un presostato tipo DG 3.. a toma B (código 2), tensión de maniobra 24V DC
VZP 1 H4 N2 - G24
Válvula direccional asiento tipo VZP tamaño 1, símbolo de esquemas H con presostato tipo DG 34 en línea A (código 4), símbolo de esquemas N, preparada para la conexión de un presostato tipo DG 3.. a toma B (código 2), tensión maniobra 24V DC
Tipo básico VZP
H 137 ... 142
B 35 ... 39
m (kg) 1,9 ... 2,2 + 0,3 por cada presos-
tato acoplado
Información adicional
• Válvulas direccionales de asiento estanco tipo VZP D 7785 A
• Bloque de válvulas tipo BVZP D 7785 B
• Conector con LEDs, etc.. D 7163
• Presostatos tipo DG 3.., DG 5E D 5440, D 5440 E/1
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
Presostato
¡Todas las medidas en mm, reservado el dere- cho a introducir modificaciones!
Dimensiones
Ejemplo con presostatos acoplados (Véase ejemplos de pedido)
aprox. 75 aprox. 75
Bloque de válvulas direccionales de asiento estanco tipo BVZP
El bloque de válvulas tipo BVZP1 (válvulas simples conectadas en para- lelo de la serie VZP1) están montadas sobre una placa base unidos me- diante un bloque inicial y una placa final a través de unos tirantes.
Mediante la placa base pueden realizarse funciones auxiliares (p. ej., válvulas antirretorno, reguladores caudal) y la regulación de presión para una de las válvulas. Los posibles presostatos necesarios para las tomas A y B van montados en la propia válvula. Para la conexión en línea pueden montarse bloques de conexión con y sin válvula limitadora de
presión.
La combinación con centrales compac- tas y otros tipos de válvula direccionales se realiza mediante las correspondientes placas de adaptación. Diferentes placas finales (p. ej., con y sin presostatos en la línea P) amplían las opciones de aplicación.
Precisamente junto con las centrales compactas se pueden realizar maniobras hidráulicas que requieren poco espacio.
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco
Bloque de válvulas
• Para conexión en línea
• Combinación con centrales hidraulicas
eléctrico
450 bar
15 l/min
2 2
Bloques de conexión / Placas base
Breve descripción
Para conexión en línea, con válvula limitadora de presión ajustada fija (/... indicación de presión en bar),
Regulación de presión con herramienta
Para conexión a centrales hidráulicas compactas con bloque de conexión (tipo HK, HC, MP, FP) con la opción de conexión de uno o dos presostatos en la linea P
Símbolo hidráulico Tipo básico
A-1/...
F
A-1/... F
Otras versiones de grupos de conexión / Placas base
• Bloques de conexión en línea con válvula limitadora de presión y/o válvula de drenaje (para vaciado de acumulador) con conexión opcional de un presostato
• Bloque de conexión en línea con válvula limitadora de presión regulable
• Bloque de conexión en línea sin válvula limitadora de presión
• Bloques de conexión a centrales hidráulicas compactas con válvula reguladora de caudal proporcional de 3 vías y válvula de precarga opcional en R
Tipos básicos y principales parámetros Caudal
Q
máx. l/min15
Presión de trabajo p
máx.(bar)
450 Tipo básico
y tamaño
BVZP 1
Conexiones
A, B, P, R, M
G 1/4
Composición del bloque de válvulas BVZP 1 A -1/400 - H 12 F 2/0
- G 33/22 - 1- 1- G 24
Tensión bobina Tamaño conex. en este caso G 1/4
Placa final
Secciones de válvulas
Bloque conexión/placa base
Tipo básico y tamaño
Símbolos hidráulicos
Como máximo pueden combinarse 12 válvulas
Válvulas de asiento cónico con función direccional 4/3 o bien (3/3) hasta 400 bar
E G D O P J
Válvula de asiento esférico con función direccional 3/2 o bien 2/2 hasta 450 bar
H N M R F C
Bloque de válvula (ejemplos) Ejemplo: -G22/0
Opciones complementarias para bloques de válvula
Placas base con válvulas estranguladoras y antirretorno en las líneas de presión o de actuadores
Válvula reductora de presión para reducir la presión a una válvula
Válvula reductora de presión para reducir la presión en la continuación del bloque
Bloques de válvula con funciones direccionales 4/2 ejecución tipo corredera
Válvula reguladora de presión con estrangulador / chiclé y válvula antirretorno con bypass en la línea de consumidores
Símbolo de esquemas
W:
WX:
Ejemplo: .../10; .../20; .../30
Placa base con válvula estranguladora tipo Q 20 (/10) o válvula antirretorno estranguladora con paso libre hacia P tipo QR 20 (/20) o bien con paso libre hacia válvula tipo QV 20 (/30)
Ejemplo: -CZ 2/150/4R/2
Válvula reductora de presión de 2 vías del tipo CDK 3
1) ajustada a 150 bar con vál- vula antirretorno
Ejemplo: -.../CZ 5/100/5R
Válvula reductora de presión de 2 vías del tipo CDK 3
1) ajustada a 100 bar con vál- vula antirretorno y estrangulador insertado
Ejemplo: .../6/ADK1R/200/4R...
Válvula reguladora de presión con presostato de seguimiento y válvula antirretorno con bypass en la línea del consumidor
1) Véase además en “Información adicional”
Ejemplo: -H2N2/0 Ejemplo: -R2F2/0
4a: posición de conexión al activar simultáneamente ambos bobinas
2 2
Símbolo hidráulico
1 32
33 hasta 37
Otras versiones (placas finales)
• Placas de adaptación para conexión de bloques de válvulas tipo BWN(H)1 / BWH2 (véase además “Información adicional”) Tipo básico
1 32
33 hasta 37
Breve descripción Placa final de serie
Placa final para conexión de un presostato tipo DG 3..
2)
Placa final con presostato tipo DG 3.
2)
(Véase ejemplo de pedido)
Otras versiones (bloques de válvula)
• Válvulas independientes con chiclé en línea de presión y/o bloqueo de presión de retorno en línea de retorno
• Válvulas independientes tipo WH con placa base integrables en bloque de válvulas
• Placa base para función 4/3 con bloques adicionales en el lado del cilindro o consumidor para válvulas reguladoras de presión (también con presostato de seguimiento) y funciones estranguladoras
Tensiones de maniobra
• 12V DC, 24V DC, 230V AC 50/60 Hz
• Otras tensiones bajo demanda
• Conectar con LEDs o bien para asistencia de CEM o con circuito bajo consumo (véase además “Información adicional”)
Placas finales
Ejemplos de pedido BVZP1 A-1/200 - G 52/22
- R5 M2/0 - 1 - 1 - G24
Bloque de válvulas tipo BVZP, con bloque de conexión en línea y una válvula limitadora de presión ajustada fija a 200 bar (código A-1/200), Seccione de válvula con símbolo de esquemas G, presostato tipo DG 35 en toma A, (código 5), preparado para conexión de un presostato tipo DG 3.. a toma B (código 2), válvula montada sobre una placa base con válvulas antirretorno estranguladoras tipo QR 20 en toma A y B (código 22).
Seccione de válvula 2 con símbolo de esquemas R y presostato tipo DG 35 (código 5) en toma A, símbolo de esquemas M ya preparado para conexión de un presostato tipo DG 3.. (código 2) a toma B, válvula mon- tada sobre placa base sin elementos auxiliares (código 0), placa final (serie, código 1), rosca G 1/4 (código 1), tensión de maniobra 24V DC
Dimensiones
¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!
Bloques de inicio Placas base Placa final
Estrangulador Presostato
Dimensiones Tipo básico BVZP 1
H máx. 182
T 92 B
40
m (kg) módulos simples 2,9 ... 3,2 + 0,3 según presostato acoplado
2) Véase además en “Información adicional”
aprox. 75
Información adicional
• Bloques de válvulas direccionales tipo BVZP D 7785 B
• Válvulas direccionales asiento tipo VZP1 D 7785 A
• Bloques de válvulas direccionales tipo BWN1, BWH D 7470 B/1
• Presostatos tipo DG 3.., DG 5E D 5440, D 5440 E/1
• Válvulas reductoras de presión tipo CDK D 7745
tipo DK D 7941
• Estranguladores de caudal tipo Q, QR, QV D 7730
• Conectores con LEDs, etc. D 7163
• Véase además “Soluciones completas modulares”
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
Ejemplo de circuito
HK 448/1 - H7,0 - AS1/150 - BVZP1 FEH10F V15/G12 - G22/0 - R5 M2/20 - CZ5/80/5R - H12 H12/0 - 1 - 1 - G24
Principales datos del ejemplo:
Q
Pu= 7,0 l/min (1450 rpm) p
máx. Pu= 215 bar
p
sistema= 150 bar (ajuste válvula limitadora presión) V
útil= aprox. 3,7 l
Bloque de válvulas tipo BVZP
Con 5 funciones de válvula independientes en 3 bloques de válvula de las cuales 2 funciones están alimentadas a una presión reducida (bloque de válvula reductora de presión).
El caudal puede regularse de forma continua mediante un regulador de caudal proporcional
Central hidráulica com- pacta tipo HK, tamaño 4;
bloque de inicio con válvula de venting y limitadora de presión integrada
máx. 157
aprox. 190
Válvulas de asiento estanco insertables 2/2 vías tipo EM y EMP
Las electroválvulas 2/2 han sido pensadas como válvulas de asiento estanco cónico con accionamiento directo o pilotado. En la versión con accionamiento directo, un pasador cónico abre y cierra directamente el paso de la válvula. En las variantes con accionamiento pilotado, se abre o se cierra el agujero de pilotaje de un pistón progresivo. La diferencia de presión que se origina en las caras frontales opuestas al pistón progresivo produce las fuerzas de maniobra para la apertura y cierre.
En el tipo EMP, el caudal puede regularse de manera proporcional. Una versión amortiguada aumenta el tiempo de conmutación en la maniobra negro/blanco (rampa hidráulica). En la posición cerrada, la válvula se mantiene estanca sin fugas.
El núcleo de accionamiento es un imán indu- cido y húmedo, estanco a la presión, cuyas piezas interiores móviles son bañadas por aceite exento de mantenimiento. Están disponibles diversas placas base con y sin elementos auxiliares (válvula de purga, válvula estranguladora con by-pass, presos- tato, válvula reguladora de caudal de 2 vías) para la conexión en línea.
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco
Válvula roscada
Combinación con bloques de conexión
• Para conexión en línea
• Para racor orientable (Tipo banjo)
eléctrico
450 bar
1 ... 160 l/min
2 2
Tipos básicos y principales parámetros
Normal- mente cerrado
Normal- mente abierto
Acciona- miento directo
Acciona- miento pilotado
3
)
Acciona- miento directo
Acciona- miento pilotado
Tipo básico/tamaño y símbolo hidráulico
EM12V EM22V
EM32V EM42V
EM12S EM22S
EM32S EM42S EM11D/EM21D
EM11D0,8
EM11V
EM21V, EMP21V(G)
4) EMP21VG10(20)
4) EMP21V10(20) EM31V, EMP31V(G)
4) EM41V
EM11DS/EM21DS EM11DS0,8
EM11S
EM21S, EMP21S(G)
4) EMP21SG10(20)
4) EMP21S10(20) EM31S, EMP31S(G)
4) EM41S
Presión trabajo p
máx.(bar)
1)
450/400 150
450 400 400 400 400 400
450/400 150
450 400 400 400 400 400
Caudal Q
máx.(l/min)
1/3 2,5
20 40 40 40 80 160
1/3 2,5
20 40 40 40 80 160
Conexiones A y B
2)
G 1/4 G 1/4
G 1/4, G 3/8 G 3/8, G 1/2 G 3/8, G 1/2 G 3/8, G 1/2 G 1/2, G 3/4 G 3/4, G 1
G 1/4 G 1/4
G 1/4, G 3/8 G 3/8, G 1/2 G 3/8, G 1/2 G 3/8, G 1/2 G 1/2, G 3/4 G 3/4, G 1
1) Las presiones superiores a 300 bar están disponibles sólo en los bloques básicos de acero, en el caso de otros materiales (p. ej., fundición, aluminio), respetar la posible resistencia mecánica inferior de la rosca
2) En la combinación con bloque de conexión para conexión en línea 3) En la posición básica, flujo B Æ A
4) “G” ejecución amortiguada
Tipo funcional
Flujo en sentido flecha Sentido flujo cualquiera
Tensiones de maniobra
• 12V DC, 24V DC, 230V AC 50/60 Hz
• Bajo demanda otras tensiones
• Conector con LED o bien para asistencia de la CEM o con circuito bajo consumo (véase además “Información adicional”)
• Versión con conector tipo Kostal y conector AMP
Otras versiones
Bloques de conexión en línea
• Sin función auxiliar
• Con válvula de purga
• Con válvula de purga y bypass
• Con válvula de purga y válvula de freno de descenso tipo SB
5)
• Con presostato tipo DG 3..
5)
• Con válvula reguladora caudal 2 vías tipo SJ
5)
Ejemplos de pedido EM11 S - G12
Válvula de asiento direccional tipo EM, tamaño 1 con símbolo de esque- mas 1S (normalmente abierto) y tensión de maniobra 12V DC
EM21 V - 3/8 D - G24
Válvula de asiento direccional tipo EM, tamaño 2, con símbolo de esquemas 1V (normalmente cerrado), bloque de conexión con válvula de bypass y estranguladora (código D), rosca G 3/8, tensión de maniobra 24V DC
Dimensiones
Válvula atornillable Placa base
Tipo básico EM1..
EM2.., EMP2..
EM3.., EMP3..
EM4..
G M 14 x 1,5 M 18 x 1,5 M 26 x 1,5 M 32 x 2
m (kg) 0,3 0,35
0,4 0,6
Tipo básico EM1..-1/4 EM1..-3/8 EM(P)2..-3/8 EM(P)2..-1/2 EM(P)3..-1/2 EM(P)3..-3/4 EM4..-3/4 EM4..-1
m (kg) 0,6 0,6 0,7 0,7 1,0 1,0 1,2 1,2 T
35 40 45 50 55 60 65 70 B
20 25 30 30 40 40 40 50 H2
aprox. 120 aprox. 120 aprox. 120 aprox. 120 aprox. 133 aprox. 133 aprox. 150 aprox. 150 H1
40 40 50 50 60 60 70 70
Información adicional
• Válvulas direccionales de asiento
estanco tipo EM, EMP D 7490/1, D 7490/1E
• Conector con LEDs, etc. D 7163
• Conector con circuito bajo consumo D 7813, D 7833
• Tarjeta prop. tipo EV1M2 (módulo) D 7831/1
tipo EV1G1 (módulo) D 7837
• Placas intermedias NG 6 del tipo NZP D 7788 Z
• Válvulas de freno de descenso tipo SB, SQ, SJ D 6920, D 7395
• Presostatos tipo DG 3.., DG 5E D 5440, D 5440E/1
• Véase además capítulo “Válvulas para aplicaciones especiales”
(válvulas roscadas y de cartucho)
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
Válvula con placa base para conexión en línea (Según ejemplo de pedido)
¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!
5) Véase además en “Información adicional”
a p ro x . 6 2
máx. 58
Válvulas direccionales de asiento estanco tipo BVG, BVE, BVP y NBVP
El conjunto de válvulas direccionales de asiento de los tipos BVG, BVE y BVP está comprendido por válvulas direccionales de 2/2 y 3/2 vías de dos tamaños distintos. Para el tamaño 1 también se dispone de una versión con huella norma- lizada CETOP 03 (tn 6) del tipo NBVP, así como válvula direccional de 4/3 vías.
Han sido concebidas como válvulas de asiento cónico estancas. Todas las conexiones pueden ser sometidas a la misma presión gracias a la compensación estática interna de la presión. Las válvulas se pueden conectar por medio de racores (tipo BVG), montaje sobre placas base de fabricación propia (tipo BVP) o
placas de conexión estandarizadas (tipo NBVP) o como insertos (tipo BVE) en bloques de válvulas de fabricación propia.
Los diversos tipos de accionamiento (tipo BVE sólo con accionamiento eléctrico) abren un amplio abanico de posibilidades a la hora de utilizar este tipo de válvula.
Los elementos adicionales para las conexio- nes P, R, A, B (p. ej., chiclés, válvulas antirre- torno o válvulas antirretorno con chiclés) en el bloque de válvulas aumentan las posibili- dades de uso para los casos de aplicación especiales.
Tipo válvula:
Versión:
Accionamiento:
p
máx.:
Q
máx.:
Válvula direccional de asiento estanco
Válvula para conexión en línea
Válvula para montaje sobre placa base
eléctrico hidráulico neumático manual
400 bar
20 ... 70 l/min
2 2
Tipos básicos y principales parámetros
Accionamientos
Eléctrico
Hidráulico
Neumático
Manual
Disponible para Todos los tipos
Todos los tipos excepto BVE
Todos los tipos excepto BVE
Sólo BVG 1
Accionamiento Tensión maniobra:
12V DC; 24V DC;
230V AC 50/60 Hz Presión mando:
p
Mn min.= 24 bar p
Mn máx.= 320 bar Presión mando:
p
Mn min.= 2 ... 3,5 bar p
Mn máx.= 15 bar Par de accionamiento hasta 70 Ncm
Símbolo hidráulico
1) Con accionamiento eléctrico GM.. y WGM
2) en tipo BVG, BVE
3) Sólo en el tamaño constructivo 1 y sólo con accionamiento eléctrico
4) Válvula roscada, también disponible con bloque de cone- xión en línea
Símbolo hidráulico
R S Z
G
3) D
3) Válvula para conexión
en línea
BVG 1
BVG 3 BVE 3
4)
Caudal
Q
máx.(l/min)
20 20 50 70
Presión trabajo p
máx.(bar)
400 / 250
1) 400 / 250
1)
320 400
Conexiones
A, B, C
2)
G 1/4, G 3/8 NG 6 G 1/2 G 1/2 Válvula montaje
s. placa
BVP 1
NBVP 16
BVP 3
Tipo básico y tamaño
Tensiones de maniobra
• 12V DC, 24V DC, 230V AC 50/60 Hz
• Bajo demanda otras tensiones
• BVP 1, NBVP 16 también es posible una versión protegida contra explosiones
• Conector con LEDs o bien para apoyo de CEM o con circuito bajo consumo (véase además “Información adicional”)
Otras versiones
• Válvulas simples con chiclé en una misma toma
• Válvulas direccionales 2/2 vías con válvula antirretorno con bypass
• Bloques de válvulas dobles
• Bloques auxiliares con válvula antirretorno y regulación de presión (tipo BVG 1)
• Válvulas simples NBVP16 con chiclé y/o válvula antirretorno en P, chiclé o vál- vula antirretorno con chiclé en la conexión A, B y/o bloqueo de presión en T
• Versión con bobina de 8 vatios potencia
Ejemplos de pedido BVG 1 - R/B2 - 3/8 - WG230
Válvula para conexión en línea tipo BVG
Tamaño 1 con símbolos de esquemas R (función direccional 2/2 vías) y chiclés # 2 mm dentro de toma A (código B2), conexiones roscadas G 3/8 tensión de maniobra 230V AC 50/60 Hz
BVP 1 - Z - H
Válvula simple para montaje sobre placa tipo BVP
Tamaño 1 con símbolo de esquemas Z (función direccional 3/2 vías) y accionamiento hidráulico
T
max60 80
B
máx.40 50
m
máx.(kg) 1,6 3,3 Tipo básico
BVG 1 BVG 3
H
máx.5) 115(130) 145
Información adicional
• Válvulas direccionales de asiento tipo BVG, BVP D 7400
tipo BVG1, BVP1 D 7765
tipo VP D 7915
tipo BVE D 7921
tipo NBVP16 D 7765 N
• Conector con LEDs, etc. D 7163
• Conector con circuito bajo consumo D 7813, D 7833
Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos
Dimensiones
Versión para conexión en línea tipo BVG (Accionamiento eléctrico, véase ejemplo de pedido)
Versión para montaje sobre placa base tipo BVP, NBVP (Accionamiento hidráulico, véase ejemplo de pedido)
5) Los valores máx. son válidos para accionamiento eléctrico, el valor entre paréntesis para el símbolo hidráulico “G”
¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!
