PLANOS Y PRESUPUESTO

(1)

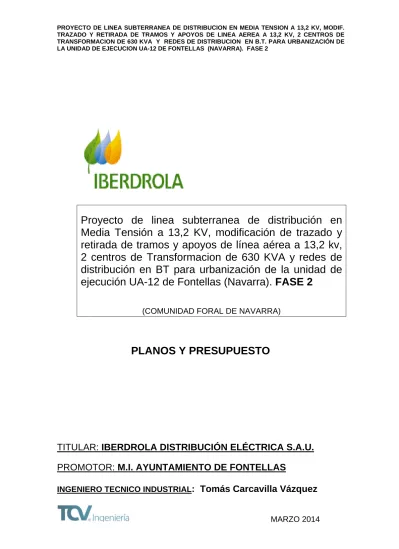

LA UNIDAD DE EJECUCION UA-12 DE FONTELLAS (NAVARRA). FASE 2

Proyecto de linea subterranea de distribución en

Media Tensión a 13,2 KV, modificación de trazado y

retirada de tramos y apoyos de línea aérea a 13,2 kv,

2 centros de Transformacion de 630 KVA y redes de

distribución en BT para urbanización de la unidad de

ejecución UA-12 de Fontellas (Navarra). FASE 2

(COMUNIDAD FORAL DE NAVARRA)

PLANOS Y PRESUPUESTO

TITULAR: IBERDROLA DISTRIBUCIÓN ELÉCTRICA S.A.U.

PROMOTOR: M.I. AYUNTAMIENTO DE FONTELLAS

(2)

PRESUPUESTO DE PROYECTO DE LINEA SUBTERRANEA EN MT A 13,2 KV, MODIF DE LINEA AEREA A 13,2 KV , DOS CENTROS DE TRANSFORMACION DE 630 KVAS Y RED DE DISTRIBUCION EN B.T.

PRESUPUESTO DE RED SUBTERRANEA EN MT A 13,2 KV , 2 CENTROS DE TRANSFORMACION DE 630 KVA, MODIFICACION DE LINEAS AEREAS EXISTENTES A 13,2 KV Y RED DE DISTRIBUCION EN BT PARA URBANIZACION DE LA UA-12 DE FONTELLAS

FASE 2

partida UD CONCEPTO PRECIO UNIT TOTAL

URBANIZACION INTERIOR UA-12

CAP. 1.- LINEA SUBTERRANEA EN MEDIA TENSION

1.01 108 Ml. Conductor HEPR RZ1 12/20 KV AL 1x240 mm2 H16, incluso p.p. De pequeño material de instalación y montaje,

totalmente instalado y conexionado. 11,03 1.191,24 108 FASE 2……….………De Apoyo 41-bis a CT-2

1.02 9 Ud. Conectores Atornillables en T apantallado para cable seco de sección hasta 240 mm2 400-630 A, tipo

K400TB+11TL, totalmente instalados y conexionados. 110,57 995,13 9 FASE 2………conexión Cabinas CT-2

1.03 1 Ud. Juego de 3 Botellas terminales para cable HEPR RZ1 12/20 KV de 1x240 mm2 H16, ref. TES/24-D/150:240,

totalmente instaladas y conexionadas. 225,00 225,00 1 FASE 2………..………APOYO 41-BIS

Total Capitulo 1 ………. 2.411,37

CAP. 2.- CENTROS DE TRANSFORMACION

2.01 1

UD. Edificio prefabricado PREFORMA tipo PFU-5/20 de 6080 mm de largo, 2380 mm de fondo y 2585 mm de alto, preparado para albergar dos trafos de hasta 1000 KVA,

incluso transporte y descarga a pie de obra, instalado. 8.066,06 8.066,06 1 FASE 2……….……….CT-2

2.02 1

Ud. Transformador III de BAJAS PERDIDAS 630 KVAS , 13,2-20 KV / 400 v, de arrollamientos concentricos en cobre, chapa apilada, inmerso en baño de aceite mineral, refrigeracion natural ONAN dentro de cubas de aletas de llenado integral, ruedas orientables, valvula de vaciado, tapon de llenado, placa de caracteristicas y tomas de tierra. Segun normas NI 72.30.00 REVISION 8, incluso

defensa metalica, totalmente instalado y conexionado. 8.978,55 8.978,55 1 FASE 2……….……….CT-2

(3)

partida UD CONCEPTO PRECIO UNIT TOTAL 2.03 2

Ud. Cabina de SF6 de funcion de Linea tipo CGMcosmos-L (24 Kv) de 365x735x1740 mm (anchoxfondoxalto), segun NI 50.42.03 denominacion (CM/L/24/SI), conteniendo: 1 Interruptor-Seccionador, 630 A 16 KA, mando motorizado 48 vcc., 1 Seccionador de puesta a tierra. 1 Sistema de seguridad de alarma contra puestas a tierra en tension. 3 Captores de tensión. Acometida de cables a pasatapas para bornas atornillables de 400 A. 1 Rele de control integrado, ekorRCI-2022B, 48 Vcc, con comunicaciones MODBUS por RS-485 y funciones de control de posición de interruptor, paso de falta de fases y tierra, amperimetro, y funcion trifasica de presencia de tension, segun Norma Iberdrola 50.42.05. 1 Interconexion Harting bajo tubo flexo para interconexion del bus., Señalización de posición según MT 3.51.01 mediante cableado físico de señales y mapeado de las mismas al relé ekorRCI contiguo INCLUIDO en el alcance.

totalmente instalada y conexionada. 3.815,28 7.630,56 1 FASE 2………..……….CT-2

2.04 1 Ud. Cabina de SF6 tipo CGMcosmos-P (24 Kv) de 470x735x1740 mm (AnchoxFondoxAlto), conteniendo: 1 Interruptor seccionador , 630 A a 16 Ka, mando manual. 6 mordazas portafusibles.3 fusibles AT 30 A . 2 Seccionadores de puesta a tierra simultaneos, conectados a mordazas superiores e inferiores de fusibles. 3 captores de tension. 1 Bobina de disparo, con dispositivo de disparo por fusion de fusibles, salidas de cables por pasatapas a bornas enchufables de 200 A, fusibles de 63 A , cableado a RCI de celda de linea contigua, totalmente instalada y

conexionada. 3.152,31 3.152,31

1 FASE 2……….……….CT-2

2.05 1 Ud. Cuadro de baja tensión tipo optimizado tipo CBTO AS8 para Telegestion, denominacion Iberdrola

CBT-EAS-ST-1600-8 (Codigo 5044069, s/ NI 50.44.03 Junio 2012), con 8 salidas 160 A, incluidos fusibles para todas

las lineas, incluso puentes de trafo a Cuadro de BT a base de Conductor RV 0,6/1 KV en Aluminio en formacion de linea de 3(3x1x240)+1(2x1x240)mm2 totalmente

instalado y conexionado. 3.186,12 3.186,12 1 FASE 2……….……….CT-2

(4)

2.06 1 Ud. Armario de telecontrol s/NI 35.69.01 de dimensiones adecuadas, conteniendo en su interior debidamente montados y conexionados los siguientes aparatos y materiales: - Unidad Remota de Telemando (RTU tipo ekorCCP) para comunicación con los relés de la familia ekor que incluyen la siguiente funcionalidad: Maniobra e indicación de cada interruptor. Indicación del estado de los seccionadores de tierra. Indicación de paso de falta de fases y tierra. Activación e indicación del seccionalizador automático.Indicación de presencia de tensión en cada fase. Medidas de intensidad de cada fase y residual. Indicación de disparos del interruptor automático. Activación e indicación del reenganchador. Activación e indicación del estado protecciones. Disparo celda de transformador. Anomalia de posicion. Supervision del interruptor. Funcionalidad adicional con captación directa: Indicación de disparo magnetotérmicos de alimentación motores, mando y alimentación 230Vca. Alarmas de batería baja, fallo cargador y falta Vca. Local/Telemando. Automatismos en sevicio/ Fuera de servicio. Posibilidad de indicación de presencia de personal. Otras alarmas generales del Centro (agua, humos, etc.). Protocolo de comunicaciones PID1. Equipo cargador-batería protegido contra cortocircuitos, con las siguientes características técnicas: - Alimentación. Tensión: 230 Vca ± 20% monofásica. Frecuencia: 50 Hz ± 5%. Aislamiento a la entrada de 10kV/1min, resto de grupos 2,5kV/1min. Rectificador. Tensión nominal de salida: 48 Vcc ± 15%. Intensidad de salida: 5 A. Batería de Pb vida mínima de 5 años. Capacidad nominal: 18Ah a 48Vcc (Centros de transformación**). Compartimento de comunicaciones con bandeja extraible y bornas de conexión seccionables de 12 y 48 Vcc. Interconexiones a módem con conectores DB9+DB25 instaladas. incluso aparamenta de proteccion y señalizacion (magnetotermicos, contactos auxiliares, diferenciales , pilotos de señalizacion etc) para la proteccion de los equipos de mando. Totalmente instalado y funcionando.

5.197,08 5.197,08 2.07 1 Ud. Interconexion de telemando armario-celda con BUS

RS-485 , incluso p.p de canalizacion a base de tubo metalico flexible y canal rejiband, Mano de obra de programacion BD, unifilar y pruebas de fabrica, totalmente

instalado , probado y funcionando. 2.392,32 2.392,32

2.08 48 Ml. Conductor HEPR RZ1 12/20 KV AL 1x95 mm2 H16, incluso p.p. De pequeño material de instalación y montaje,

totalmente instalado y conexionado. 8,33 399,84 48 FASE 2………...……….CT-2

2.09 1 Ud. Instalacion Tierras para Neutro del Transformador, compuesto por cable desnudo de cobre de 50 mm2 , electrodos a base de placa metalica de 100x100 cm y picas de acero cobreado de 2 m y 14 mm de diametro.

Totalmente instaladas y conexionadas. 414,00 414,00 1 FASE 2……….……….CT-2

2.10 1

Ud. Instalacion Tierras para masas metálicas del Centro de transformación, compuesto por cable desnudo de cobre de 50 mm2 y picas de acero cobreado de 2 m y 14

mm de diametro. Totalmente instalada y conexionada. 414,00 414,00 1 FASE 2……….……….CT-2

(5)

partida UD CONCEPTO PRECIO UNIT TOTAL 2.11 1 _{Ud. Instalación electrica interior a base de 2 puntos de luz}

fluorescente, emergencia 300 lm ,mecanismo de interruptor y enchufe estanco, con su correspondiente cuadro de protecciones con magnetotermico general II 25 A, Diferencial II 40/30 mA, 1 Mag.II 10 A, 1 Mag. II 16 A,

Enchufe II 16 A, totalmente instalado y funcionando. 612,00 612,00 1 FASE 2……….……….CT-2

2.12 1 Ud. Elementos de maniobra con pertiga para 24 Kv, guantes aislantes 24 KV, alfonbrilla aislante 24 Kv, botiquin con primeros auxilios y elementos de proteccion contra incendios, Extintores de CO2, incluso montaje en

CT . 342,00 342,00

1 FASE 2………...……….CT-2

2.13 1 Ud. Actuacion en Apoyo 41-BIS para desmontaje de linea actual en MT y conexión de nueva Linea hasta CT-2 ., inclujo conexión del cable a las botellas terminales y a los

conectores enchufables, instalado. 504,00 504,00 1 FASE 2………....……….APOYO 41 A CT-2

CAP. 3.- COSTES IBERDROLA

3.01 1 PA Partida alzada a justificar de gastos originados por las

actuaciones e intervenciones de la compañía para realizar los cortes oportunos en las Lineas actuales en servicio, asi como los costes derivados de la tramitacion del expediente, costes de supervision , costes de modificacion de los sistemas del Telemando y costes de entronque y energizacion del Centro.

1 FASE 2 4.506,60 4.506,60

CAP. 4.- LINEAS DISTRIBUCION B.T.

4.01 1200 Ml.- Conductor RV 0,6/1 KV de 1x240 mm2 en Al, aislamiento polietileno reticulado y cubierta de PVC construido segun UNE 21123, totalmente instalado y

conexionado en el cuadro de BT. 3,02 3.624,00 48 FASE 2………. UA-12.7 138 FASE 2………. UA-12.8 255 FASE 2………. UA-12.9 327 FASE 2………. UA-12.10 432 FASE 2………. UA-12.11 4.02 400 Ml.- Conductor RV 0,6/1 KV de 1x150 mm2 en Al, aislamiento polietileno reticulado y cubierta de PVC construido segun UNE 21123, totalmente instalado y

conexionado en el cuadro de BT. 2,03 812,00 16 FASE 2………. UA-12.7 46 FASE 2………. UA-12.8 85 FASE 2………. UA-12.9 109 FASE 2………. UA-12.10 144 FASE 2………. UA-12.11

(6)

4.03 1 Ud.- De realizacion de corte en actual linea a UA-12.12 para dejarla en puntas en la arqueta de la UA-12,6 y conexión de dicha linea en el CT-2 para dar servicio desde el nuevo transformador, incluso aislado de puntas, colocacion de terminales y conexionado en cuadro de BT

del CT-2.- 342,00 342,00

TOTAL EJECUCION MATERIAL ………. 52.984,81

(7)

RESUMEN DE PRESUPUESTO

URBANIZACION INTERIOR FASE 2

CAP. 1.- LINEA SUBTERRANEA EN MT …...……….. 2.411,37

CAP. 2.- CENTROS DE TRANSFORMACION…..………. …………..……... 41.288,84

CAP. 3.- COSTES IBERDROLA…………....………..…….………… 4.506,60

CAP. 4.- LINEAS DISTRIBUCION B.T………...…..…..………. 4.778,00

TOTAL PEM URBANIZACION INTERIOR FASE 2 52.984,81

10% BI 5.298,48 6% GG 3.179,09

SUMA DE GASTOS Y BENEFICIOS 61.462,38

21% IVA 12.907,10

TOTAL PRESUPUESTO CONTRATA 74.369,48

TOTAL PRESUPUESTO GENERAL. FASE 2

74.369,48

Asciende el presente presupuesto a la expresada cantidad de SETENTA Y CUATRO

MIL TRESCIENTOS SESENTA Y NUEVE EUROS CON CUARENTA Y OCHO CENTIMOS.

Tudela a 21 de Marzo de 2014

Ingeniero Técnico Industrial

Colegiado 1596
