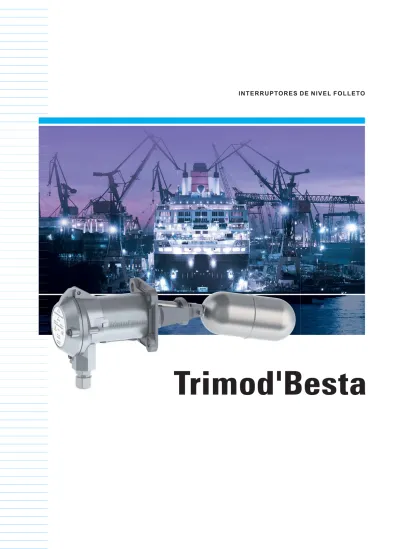

(1)IN TE R R U P TOR E S D E N IV E L FOLLETO.

(2) 2 EJEMPLOS DE APLICACIÓN. Alarma, control y regulación con Trimod Besta Los módulos de conmutación,

(3) correspondientes se combinan dependiendo de los parámetros de proceso y la función. De este modo, se consiguen soluciones de problema estándar, lo que permite optimizar la relación de precio-rendimiento.. Limitar máximo//mínimo. Regular neumáticamente. Alarma alta. Controlar bomba y válvulas. Máximo. Bomba desconectada. Mínimo Bomba conectada. Alarma baja. Controlar bomba y válvulas. Limitar capas de separación. Supervisar externamente el nivel. Bomba desconectada. Alarma alta/baja Alarma alta/baja Bomba conectada. Brochure LTXES1510, Spanish.

(4) 3 MANEJO. Fiable, de fácil uso e integrable en todo momento Los interruptores limitadores de nivel Trimod Besta se caracterizan por su robustez única. Son fáciles de manejar y se conectan de forma rápida y sencilla. Por supuesto, la tapa y los tornillos son imperdibles.. SIL 3 Capable. CALIDAD TAMBIÉN EN LOS DETALLES 01. 01 Esquema de conexiones en el interior de la tapa 02 Borne de tierra destapable por sí mismo, fácilmente accesible 02. 03 Bornes de conexión destapables por sí mismos. 03 04. 04 El módulo de conmutación puede desmontarse con sólo dos tornillos 05 Junta moldeada imperdible (IP67 y IP68: junta de anillo en O). 05 06. 06 Conexión equipotencial fácilmente accesible 07 Tornillos de tapa imperdibles 08 Tapa imperdible 09 Carcasa de aluminio resistente al agua de mar, aluminio cromado o acero fundido. 07. 10 Guía de cables sencilla, ya que existe mucho espacio y se necesita una pequeña curvatura de los cables. 08 09. 11 Prensaestopas suministrado (excl. versión protegida contra explosión) 10. 12 Señales de salida eléctricas, electrónicas y neumáticas 13 Doble efecto de acción rápida mediante repulsión magnética y efecto de acción rápida del microinterruptor. 11. 14 Separación rígida y mecánica entre medio y entorno. 12 13 14. Brochure LTXES1510, Spanish.

(5) 4 MÓDULOS. El concepto trimodular lo hace posible: gran variedad de interruptores ilimitada. Módulo de conmutación. Módulos abridados. @

(6) . MÓDULOS DE CONMUTACIÓN Elementos de conmutación: microinterruptores e iniciadores SPDT y 2xSPDT Neumático con salida On/Off Neumático con salida proporcional Modelos para temperaturas altas y bajas; -200 a 400°C Tipo de protección IP65 a IP68 Modelos protegidos contra explosión; ATEX, IECEx, TR CU (GostR Ex), Inmetro Bornes destapables por sí mismos para conexión correcta Safety Integrity Level (SIL), SIL 1 y SIL 2. MÓDULOS ABRIDADOS Brida cuadrada de 1.4408, diámetro de círculo primitivo 92 mm Brida industrial según EN/DIN, ANSI, BS y JIS Brida especial con diámetro de círculo primitivo 98, 105 y 114 mm !"#$% Brida especial de Hastelloy & "# ' *#+< => "> PN 16 hasta 320, cl. 150 hasta 2500, Table E hasta T, 5K hasta 63K Junta plana, resorte/tuerca, junta anular, etc.. MÓDULOS DE FLOTADOR &? @ F *! Diferencial de conmutación ajustable para control de bomba, vertical máx. 2840 mm, horizontal máx. 557 mm Q % . Flotador conforme a NACE Flotador de plástico de PP, PVDF y PTFE ' YZ !#+ @ [ @

(7) [ @ Q % Brochure LTXES1510, Spanish.

(8) 5 COMBINACIONES.

(9) componentes estándar económicos COMBINACIONES PAR A MONTAJE LATER AL 01 Con microinterruptor o iniciador, también en versiones protegidas contra explosión. 01. 06. 09. 02. 07. 10. 03. 08. 11. 02 Módulo de conmutación neumático con salida On/Off o proporcional 03 En tipo de protección IP68 para montaje submarino 04 Para aplicación protegida contra explosión en carcasa de cápsula presionizada con microinterruptor o iniciador 05 Con intercambiador térmico para temperaturas de servicio muy altas o bajas 06 Brida estándar cuadrada en CrNiMo, círculo de agujeros 92 mm 07 Brida industrial según EN/DIN, ANSI, BS y JIS en PP y PTFE 08 Brida industrial según EN/DIN, ANSI, BS y JIS en CrNiMo y Hastelloy 09 ? @ F 10 Con prolongación de varillaje para mayor diferencial de conmutación. 04. 12. 05. 13. 11 Prolongación de varillaje para corrección de punto de conmutación 12 Con fuelle protector para medios con contenidos de sólidos 13 Para control de bomba con diferencial de conmutación ajustable 14 Modelo de plástico para medios agresivos 15 Para vigilancia de la capa de separación de dos medios con densidades distintas 16 Para montaje vertical. 14. 17 Para montaje vertical de plástico 18 Para montaje vertical con prolongación de varillaje. COMBINACIONES PARA EL MONTAJE DESDE ARRIBA 01. 02. 03. 06. 07. 08. 16. 17. 18. 04. 15. 05. Brochure LTXES1510, Spanish.

(10) 6 INTERRUPTORES ESTÁNDAR. La serie estándar Trimod Besta: versátil, resistente y económica \ <

(11) Z Lo puede utilizar en todas partes, donde y cuando quiera. Su versatilidad no conoce límites, ya sea con calor extremo o frío riguroso, con baja densidad, vacío o alta presión.. LOS INTERRUPTORES MÁS UTILIZADOS Tipo A 01 041. Para alarma, limitación y control. Presión nominal Temperatura de servicio Temperatura ambiente Densidad del líquido &? @ F Material de módulo de conmutación. PN 25 según EN/DIN 0 hasta 300°C 0 hasta 70°C 0,7 kg/dm3 F *! Fundición de aluminio a presión, resistente al agua marina Cuadrada 92 x 92 mm, círculo de agujeros 92 mm Microinterruptor SPDT con contactos de plata 250 VAC, 5A 30 VDC, 5A IP65 226 mm (lado del tanque) SIL 1 (Tipo AA 01 041: SIL 2). Brida Elemento de conmutación Potencia de conmutación Tipo de protección Longitud de montaje Safety Integrity Level (SIL). MODELOS SIMILARES Tipo A 01 04. Como A 01 041, aunque es posible el empleo de prolongaciones de varillaje G1, G2 y G3.. Tipo 5A 01 041. Para condiciones de entorno agresivas con carcasa compl. inoxidable (CrNiMo). Tipo 2A 01 041. Con caja de interruptor cromada. Tipo A 01 07. Para densidades bajas: 0,5 kg/dm3. Brochure LTXES1510, Spanish.

(12) 7 INTERRUPTORES ESTÁNDAR. Tipo A 01 051 hasta A 01 054. Con fuelle de protección para medios sucios. Tipo A 01 051 Fuelle de protección Temperatura de servicio Safety Integrity Level (SIL). Perbunán 0 hasta 120°C SIL 1 (Tipo AA 01 051: SIL 2). Tipo A 01 052 Fuelle de protección Temperatura de servicio Safety Integrity Level (SIL). Silicona 0 hasta 200°C SIL 1 (Tipo AA 01 052: SIL 2). Tipo A 01 053 Fuelle de protección Temperatura de servicio Safety Integrity Level (SIL). FPM 10 hasta 200°C SIL 1 (Tipo AA 01 053: SIL 2). Tipo A 01 054 Fuelle de protección Temperatura de servicio Safety Integrity Level (SIL). PTFE 0 hasta 250°C SIL 1 (Tipo AA 01 054: SIL 2). Longitud de montaje Densidad del líquido Resto de datos técnicos. 253 mm 0.75 kg/dm³ como A 01 041. MODELO SIMILARE Tipo A 01 051E15. Modelo especial para tanques de aguas residuales y fecales. Datos técnicos comparables con A 01 051. PARA DIFERENCIAL DE CONMUTACIÓN AJUSTABLE MANUALMENTE Tipo A 01 090 hasta A 01 093. Ideal como control de 2 puntos, p.ej. para control de bombas. Tipo A 01 090 Diferencial de conmutación ajustable 37 hasta 218 mm Tipo A 01 091 Diferencial de conmutación ajustable 56 hasta 317 mm Tipo A 01 092 Diferencial de conmutación ajustable 83 hasta 442 mm Tipo A 01 093 Diferencial de conmutación ajustable 97 hasta 557 mm Longitud de montaje Densidad del líquido Resto de datos técnicos Safety Integrity Level (SIL). según el tipo 278 a 561 mm mín. 0,75 kg/dm³ como A 01 041 SIL 1 (Tipos AA 01 090 hasta AA 01 093: SIL 2). Brochure LTXES1510, Spanish.

(13) 8 INTERRUPTORES ESTÁNDAR. INTERRUPTOR NEUMÁTICO Tipo P 01 04. El interruptor limitador neumático. Función Aire de ajuste Presión nominal Temperatura de servicio Temperatura ambiente Densidad del líquido &? @ F Material de módulo de conmutación. Válvula de 3/2 vías Máx. 10 bar PN 25 según EN/DIN 1 hasta 250°C 1 hasta 80°C Mín. 0,7 kg/dm3 F *! $ *]^> _ `w Fundición de aluminio a presión, resistente al agua marina. Opciones Tipo 5P 01 04 Tipo FP 01 04. Modelo compl. inoxidable con declaración de conformidad para la aplicación en zona explosiva. REGULADOR NEUMÁTICO Tipo M 01 04. El regulador neumático. Función Presión de alimentación Señal de salida Presión nominal Temperatura de servicio Temperatura ambiente Densidad del líquido Área de regulación. Regulador proporcional 1,4 bar 0,2 hasta 1 bar PN 25 según EN/DIN 1 hasta 250°C 1 hasta 80°C Mín. 0,7 kg/dm3 Sin varillaje: 30 mm Con varillaje hasta máx. 230 mm $ *]^> _ `w F Material de módulo de conmutación Fundición de aluminio a presión, resistente al agua marina Opciones Tipo 5M 01 04 Tipo FM 01 04. Brochure LTXES1510, Spanish. Modelo compl. inoxidable con declaración de conformidad para la aplicación en zona explosiva.

(14) 9 INTERRUPTORES ESTÁNDAR. INTERRUPTOR VERTICAL Tipo A 01 140 y A 01 141. Para el montaje desde arriba. Función. Mando de 2 puntos (bomba) o 1 punto de conmutación (alarma) PN 16 según EN/DIN 0 hasta 300°C 0 hasta 70°C Control de bomba: Mín. 0,45 kg/dm3 Alarma: Mín. 0,30 kg/dm3 A 01 140: 12 hasta 1.340 mm A 01 141: 12 hasta 2.840 mm Fundición de aluminio a presión, resistente agua marina Cuadrada 92 x 92 mm, círculo de agujeros Microinterruptor SPDT con contactos de plata 250 VAC, 5A 30 VDC, 5A IP65 SIL 1 (Tipo AA 01 140 y AA 01 141: SIL 2). Presión nominal Temperatura de servicio Temperatura ambiente Densidad del líquido Diferencial de conmutación F Material de módulo de al conmutación Medidas de la brida Elemento de conmutación Potencia de conmutación Tipo de protección Safety Integrity Level (SIL). CONTRABRIDA - para F

(15) Contrabrida V = 38 mm Tipo 2829.1* Brida: P250GH Perno: 5.8 Tipo 2829.2 Brida: P250GH Perno: 5.8 Tipo 2831.3* Brida: 1.4404 Perno: A2 Tipo 2831.4 Brida: 1.4404 Perno: A2 Contrabrida V = 80 mm Tipo 2829.1V80* Brida: P250GH Perno: 5.8 Tipo 2829.2V80 Brida: P250GH Perno: 5.8 Tipo 2831.3V80* Brida: 1.4404 Perno: A2 Tipo 2831.4V80 Brida: 1.4404 Perno: A2 * No se puede usar con el actuador de prueba.. counter weight. Stop collar. Stop collar. Tipo 2829.1 & 2831.3. Tipo 2829.2 & 2831.4. Tipo 2829.1V80 & 2831.3V80. Tipo 2829.2V80 & 2831.4V80. CONTROLADOR Los actuadores de comprobación permiten efectuar controles de funcionamiento periódicos manuales de los interruptores ya montados. Se comprueban: Función del conmutador (microinterruptor, iniciador de proximidad, válvula Y Q@ [

(16) Importante: No se puede usar con el Compact Switch. Tipo 2382 Material: CrNi Junta tórica: FPM Tipo 2383 Material: CrNi Junta tórica: EPDM. Brochure LTXES1510, Spanish.

(17) 10 INTERRUPTOR INDUSTRIAL. La serie industrial Trimod Besta para tareas exigentes La utilidad del amplio espectro de aplicación de los interruptores \ . especialmente en la serie industrial. Con ellos pueden vencerse elevadas presiones de servicio, medios agresivos y temperaturas de proceso de hasta +400°C.. SIL 3 Capable. UN INTERRUPTOR INDUSTRIAL TRIMOD BESTA TÍPICO Tipo A 22C 04. Para alarma, limitación y control. Presión nominal Temperatura de servicio Temperatura ambiente Densidad del líquido &? @ F Brida suelta. PN 40 según EN/DIN 0 hasta 330°C 0 hasta 70°C Mín. 0,7 kg/dm³ F *! Acero al carbono P265GH galvanizada y pasivada Material de módulo de conmutación Fundición de aluminio a presión, resistente al agua marina Brida DN 65, PN 40 según EN 1092-1 (DIN 2501) Tipo de junta Resalto liso tipo B1 (tipo C, DIN 2526) Elemento de conmutación Microinterruptor SPDT con contactos de plata Potencia de conmutación 250 VAC, 5A 30 VDC, 5A Tipo de protección IP65 Peso 5,4 kg Medida de montaje 226 mm (lado del tanque) Safety Integrity Level (SIL) SIL 1 (Tipo AA 22C 04: SIL 2) Brida según EN 1092-1 (DIN 2501). DN 65 hasta DN 150 PN 16 hasta PN 320. _w *"Z#. & => ' & "> PN cl. 150 hasta PN cl. 2500. _ *+. & => ' & "> PN Table E hasta PN Table T. Brida según JIS B 2220. DN 65 hasta DN 125 PN 5K hasta PN 63K. Brochure LTXES1510, Spanish.

(18) 11 INTERRUPTORES DE PLÁSTICO. La serie de plástico Trimod Besta para medios altamente agresivos Todas las piezas mojadas están compuestas de plásticos de calidad como PP, PTFE o PVDF. Los interruptores están disponibles con bridas industriales según EN/DIN, ANSI, BS y JIS.. UN INTERRUPTOR DE PLÁSTICO TRIMOD BESTA TÍPICO Tipo A 304 98. Interruptor de PTFE para alarma, limitación y control. Presión nominal. PN 6 máx. 6 bar hasta 65°C máx. 4.5 bar a 100°C máx. 3 bar a 200°C Temperatura de servicio 0 hasta 200°C Temperatura ambiente 0 hasta 70°C Densidad del líquido Mín. 0,75 kg/dm3 &? @ F *! F \Q !# [ Brida suelta Acero al carbono P265GH galvanizada & pasivada Material de módulo de conmutación Fundición de aluminio a presión,resistente al agua marina Brida DN 80, PN 10 según EN 1092-1 (DIN 2501) Tipo de junta Resalto liso tipo B1 (tipo C, DIN 2526) Elemento de conmutación Microinterruptor, contacto inversor (SPDT) Potencia de conmutación 250 VAC, 5A 30 VDC, 5A Tipo de protección IP65 Peso 5 kg Medida de montaje 235 mm (lado del tanque). Brida según EN 1092-1 (DIN 2501). PN 10, DN 80 hasta DN 150. _w *"Z#. Z *#+< & => ' & ">. _ *+. \ < & => ' & ">. Brida según JIS B 2220. PN 10K, DN 80 hasta DN 150. Brochure LTXES1510, Spanish.

(19) 12 C O N S T R U C C I Ó N N AVA L. Cien mil Trimod Besta en acción por los océanos del mundo Desde 1967 se utilizan los interruptores limitadores de nivel Trimod Besta con mucho éxito en la construcción naval. Pueden encontrarse en petroleros, buques para cruceros, portacontenedores, submarinos y, por ejemplo, también en el catamarán más rápido y el buque grúa más potente del mundo.. LOS FAVORITOS Tipo A 01 041. El polifacético. Presión nominal Temperatura de servicio Temperatura ambiente Densidad del líquido &? @ F Material de módulo de conmutación. Potencia de conmutación Tipo de protección Longitud de montaje Safety Integrity Level (SIL). PN 25 según EN/DIN 0 hasta 300°C 0 hasta 70°C 0,7 kg/dm³ F *! Fundición de aluminio a presión, resistente al agua marina Cuadrada 92 x 92 mm, círculo de agujeros 92 mm Microinterruptor SPDT con contactos de plata 250 VAC, 5A 30 VDC, 5A IP65 225 mm (lado del tanque) SIL 1 (Tipo AA 01 041: SIL 2). Tipo U3A 01 041. Modelo sumergido IP68. Presión nominal Temperatura de servicio Temperatura ambiente Tipo de protección. PN 25 según EN/DIN -30 hasta 80°C -30 hasta 80°C IP68, carcasa de conmutación a prueba de escape bajo presión hasta 100 metros c.d.a. 3 m o según sea necesario Neopreno (H07RN-F) SIL 1 (Tipo U3AA 01 041: SIL 2) como A 01 041. Brida Elemento de conmutación. Longitud de cable Tipo de cable Safety Integrity Level (SIL) Resto de datos técnicos. Brochure LTXES1510, Spanish.

(20) 13 HOMOLOGACIONES. Homologaciones de registro de buques de los interruptores limitadores de nivel Trimod Besta Los interruptores limitadores de nivel Trimod Besta disponen de las homologaciones de registro para buques. Puede encontrar una disposición actual de la homologaciones en nuestra página web.. HOMOLOGACIONES American Bureau of Shipping, ABS Bureau Veritas, BV Det Norske Veritas, DNV Germanischer Lloyd, GL Lloyd‘s Register of Shipping, LRS Registro Italiano Navale, RINA Russian Maritime Register of Shipping, RMRS. Cat Link V, del catamarán de 91 metros de largo del astillero Incat Australia. Cruzó el Atlántico en un nuevo tiempo record con una velocidad media de 41,28 nudos.. Para la vigilancia y el control de nivel se dispone de los siguientes interruptores a bordo: AA 01 04 y AA 01 093. Brochure LTXES1510, Spanish.

(21) 14 C O N S T R U C C I Ó N D E I N S TA L A C I O N E S.

(22) es decisiva Gracias a su elevada seguridad funcional y a su extrema duración, los interruptores Trimod Besta se han acreditado perfectamemte para plataformas en alta mar e instalaciones petroquímicas.. UN INTERRUPTOR INDUSTRIAL TÍPICO PARA LA APLICACIÓN EN ENTORNO AFECTADO POR PELIGRO DE EXPLOSIÓN. Brochure LTXES1510, Spanish. EPS 09 ATEX 1238 X -10 hasta 330°C Fundición de aluminio a presión, resistente al agua marina SIL 1 (Tipo XAA8 22C 041: SIL 2) como ZK8 22C 041. 117. Tipo de protección de encendido de construcción CE Temperatura de servicio Material de módulo de conmutación Safety Integrity Level (SIL) Resto de datos técnicos. Interruptores de nivel encapsulados a presión Trimod Besta Ex de IIC T6. 15 172. 64. Tipo XA8 22C 041. 122. Material de módulo de conmutación Brida Tipo de junta Elemento de conmutación Potencia de conmutación Tipo de protección Safety Integrity Level (SIL). EPS 12 ATEX 1430X PN 40 según EN/DIN -10 hasta 145°C - 45 hasta 80°C Mín. 0,7 kg/dm³ F *! Acero al carbono P265GH galvanizada y pasivada Fundición de aluminio a presión, resistente al agua marina DN 65, PN 40 según EN 1092-1 (DIN 2501) Resalto liso tipo B1 (tipo C, DIN 2526) Microinterruptor SPDT con contactos de plata 250 VAC, 5A 30 VDC, 5A IP67 SIL 1 (Tipo ZKK8 22C 041: SIL 2). 70. Tipo de protección de encendido de construcción CE Presión nominal Temperatura de servicio Temperatura ambiente Densidad del líquido &? @ F Brida suelta. En cápsula presionizada para alarma, limitación y control Ex ed IIC T6...T5 Ga/Gb. 80. Tipo ZK8 22C 041. 68 225.

(23) 15 P R E S TA C I O N E S D E S E R V I C I O. Interruptores limitadores de nivel Trimod Besta en Bachofen dispone de experiencia de muchos años en la construcción de recipientes para interruptores limitadores así como en las siguientes homologaciones: Homologaciones del fabricante Inspecciones del proceso Exámenes de soldador Conformidad PED. LAS ENTREGAS SE REALIZAN CON PRECISIÓN DE AJUSTE, COMPROBADAS Y MONTADAS. A. B. C. D. E. F. G. H. DOCUMENTACIÓN Y PRESTACIONES DE SERVICIO *+!+!Z! @ *+!+=Z* Protocolo de comprobación de presión Documentación detallada: información de componentes con esquema de medidas y datos sobre Material, fundición y lote Ensayos de Material no destructivos: ultrasonidos, radiografía, procedimiento de penetración de tinte Ensayos mecánico-tecnológicos: ensayos de tracción, de choque sobre probeta entallada y de dureza Capas de imprimación y de protección. Brochure LTXES1510, Spanish.

(24) Bachofen AG Ackerstrasse 42 CH-8610 Uster Suiza Teléfono +41 44 944 11 11 Fax +41 44 944 12 33 [email protected] www.trimod.ch. Página web Puede encontrar a su interlocutor local para asesoramiento y servicio en www.trimod.ch. Gestión de calidad @ '? Z Y desde 1994 según la ISO 9001.. Marcas comerciales registradas Trimod y Besta son marcas registradas de Bachofen Ltd., Suiza.. Segmentos de mercado. Construcción naval. Petróleo y gas. Petroquímica & química. Generación de energía. Construcción de instalaciones. Gestión de los recursos hidráulicos. Brochure LTXES1510, Spanish. _ [ ' .
