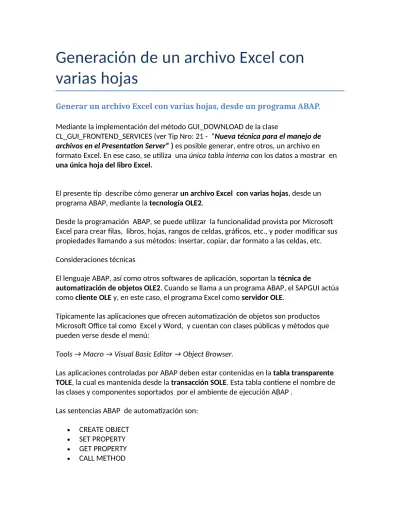

Generación de un archivo Excel con

varias hojas

Generar un archivo Excel con varias hojas, desde un programa ABAP.

Mediante la implementación del método GUI_DOWNLOAD de la clase

CL_GUI_FRONTEND_SERVICES (ver Tip Nro: 21 - “Nueva técnica para el manejo de archivos en el Presentation Server” ) es posible generar, entre otros, un archivo en formato Excel. En ese caso, se utiliza una única tabla interna con los datos a mostrar en una única hoja del libro Excel.

El presente tip describe cómo generar un archivo Excel con varias hojas, desde un programa ABAP, mediante la tecnología OLE2.

Desde la programación ABAP, se puede utilizar la funcionalidad provista por Microsoft Excel para crear filas, libros, hojas, rangos de celdas, gráficos, etc., y poder modificar sus propiedades llamando a sus métodos: insertar, copiar, dar formato a las celdas, etc. Consideraciones técnicas

El lenguaje ABAP, así como otros softwares de aplicación, soportan la técnica de

automatización de objetos OLE2. Cuando se llama a un programa ABAP, el SAPGUI actúa como cliente OLE y, en este caso, el programa Excel como servidor OLE.

Típicamente las aplicaciones que ofrecen automatización de objetos son productos Microsoft Office tal como Excel y Word, y cuentan con clases públicas y métodos que pueden verse desde el menú:

Tools → Macro → Visual Basic Editor → Object Browser.

Las aplicaciones controladas por ABAP deben estar contenidas en la tabla transparente TOLE, la cual es mantenida desde la transacción SOLE. Esta tabla contiene el nombre de las clases y componentes soportados por el ambiente de ejecución ABAP .

Las sentencias ABAP de automatización son:  CREATE OBJECT

(2)

 FREE OBJECT Importante:

NO confundir CREATE OBJECT y CALL METHOD con sentencias de ABAP Object. Todos los programas que utilicen tecnología OLE2 deberán hacer referencia al include OLE2INCL

Ejemplo práctico

En el siguiente ejemplo, se genera un archivo en formato Excel con tres hojas. Se cargan tres tablas internas, una para cada hoja y se crean los objetos necesarios con las llamadas a sus métodos.

************************************************* ***********************

* START-OF-SELECTION

************************************************* ***********************

START-OF-SELECTION.

************************************************* ***********************

* Recolección de datos en tres tablas internas *

************************************************* ***********************

PERFORM f_querys USING p_conn

CHANGING it_sflig

it_spfli it_sbook.

(3)

*********************** * END-OF-SELECTION

************************************************* ***********************

END-OF-SELECTION.

************************************************* ***********************

* Generación del Libro Excel con tres hojas *

************************************************* ***********************

PERFORM f_hojas_excel USING p_file

it_sflig it_spfli it_sbook.

*&---* *& Include Z_EXCEL_TOP Report Z_EXCEL *&

*&---* REPORT Z_EXCEL LINE-SIZE 150.

************************************************* ***********************

* TYPE-POOLS

(4)

* INCLUDE NECESARIO

INCLUDE ole2incl.

************************************************* ***********************

* TYPES

************************************************* ***********************

TYPES: ty_sflig TYPE sflight,

ty_spfli TYPE spfli, ty_sbook TYPE sbook,

ty_t_sflig TYPE STANDARD TABLE OF ty_sflig, ty_t_spfli TYPE STANDARD TABLE OF ty_spfli, ty_t_sbook TYPE STANDARD TABLE OF ty_sbook.

************************************************* ***********************

* DATA

************************************************* ***********************

* TABLAS INTERNAS PARA CADA HOJA

DATA: it_sflig TYPE ty_t_sflig,

(5)

* VARIABLES PARA CREAR EL ARCHIVO EXCEL

DATA: application TYPE ole2_object,

workbook TYPE ole2_object, sheet TYPE ole2_object, cells TYPE ole2_object, int TYPE ole2_object, font TYPE ole2_object, we TYPE ole2_object, borders TYPE ole2_object.

DATA: index TYPE i,

lineas TYPE i.

* CONSTANTS

CONSTANTS: row_max TYPE i VALUE 256.

************************************************* ***********************

* SELECTION-SCREEN

************************************************* ***********************

(6)

p_file TYPE rlgrap-filename

DEFAULT 'C: /TABLAS.XLS' OBLIGATORY.

*&---* *& Include Z_EXCEL_F01

*&---* *&---* *& Form f_querys

*&---* FORM f_querys USING p_conn TYPE s_conn_id

CHANGING pt_sflig TYPE ty_t_sflig

pt_spfli TYPE ty_t_spfli pt_sbook TYPE ty_t_sbook. SELECT *

INTO TABLE pt_sflig

FROM sflight

WHERE connid EQ p_conn

.

IF sy-subrc <> 0.

MESSAGE e888(sabapdocu) WITH 'error 1'.

(7)

SELECT *

INTO TABLE pt_spfli

FROM spfli

.

IF sy-subrc <> 0.

ENDIF.

SELECT *

INTO TABLE pt_sbook

FROM sbook UP TO 50 ROWS

.

IF sy-subrc <> 0.

ENDIF.

ENDFORM. " f_querys

*&---* *& Form f_hojas_excel

(8)

FORM f_hojas_excel USING pv_file TYPE rlgrap-filename

pt_sflig TYPE ty_t_sflig pt_spfli TYPE ty_t_spfli pt_sbook TYPE ty_t_sbook.

DATA: pw_sflig TYPE ty_sflig,

pw_spfli TYPE ty_spfli, pw_sbook TYPE ty_sbook.

* CREA EL OBJETO EXCEL

CREATE OBJECT application 'excel.application'.

* HACE VISIBLE LA APLICACION

SET PROPERTY OF application 'visible' = 1.

* LLAMA AL METODO WORKSBOOKS PARA CREAR EL LIBRO

CALL METHOD OF application 'Workbooks' = workbook. CALL METHOD OF workbook 'Add'.

* AGREGA UNA HOJA

(9)

CLEAR lineas.

DESCRIBE TABLE pt_sflig LINES lineas.

IF lineas <> 0.

* CREA LA PRIMER HOJA

CALL METHOD OF application 'Worksheets' = sheet EXPORTING

#1 = 1.

* SETEA NOMBRE DE LA HOJA

SET PROPERTY OF sheet 'Name' = 'Sflight'. CALL METHOD OF sheet 'Activate'.

* RECORRE LA TABLA INTERNA

LOOP AT pt_sflig INTO pw_sflig.

* POR CADA CAMPO DE LA TABLA INTERNA MUESTRA 4

index = row_max * ( sy-tabix - 1 ) + 1. CALL METHOD OF sheet 'Cells' = cells EXPORTING

#1 = index.

(10)

***** FORMATO DE CELDA

CALL METHOD OF cells 'FONT' = font. SET PROPERTY OF font 'BOLD' = 2. SET PROPERTY OF font 'SIZE' = '12'. FREE OBJECT font.

***** COLOR DE FONDO

CALL METHOD OF cells 'INTERIOR' = int. SET PROPERTY OF int 'ColorIndex' = '34'.

SET PROPERTY OF int 'Pattern' = 1. FREE OBJECT int.

***** BORDES

* izquierdo

CALL METHOD OF cellS 'BORDERS' = borders EXPORTING

#1 = '1'.

SET PROPERTY OF borders 'LineStyle' = '1'. SET PROPERTY OF borders 'WEIGHT' = we. FREE OBJECT borders.

* derecho

(11)

* arriba

#1 = '3'.

* abajo

CALL METHOD OF cellS 'BORDERS' = borders

EXPORTING

#1 = '4'.

************************************************* ***************

ADD 1 TO index.

(12)

EXPORTING

#1 = index.

SET PROPERTY OF cells 'Value' = pw_sflig-fldate. ***** FORMATO DE CELDA

CALL METHOD OF cells 'FONT' = font. SET PROPERTY OF font 'BOLD' = 1. SET PROPERTY OF font 'SIZE' = '10'.

FREE OBJECT font.

CALL METHOD OF cells 'INTERIOR' = int. SET PROPERTY OF int 'ColorIndex' = '35'. SET PROPERTY OF int 'Pattern' = 1. FREE OBJECT int.

ADD 1 TO index.

CALL METHOD OF sheet 'Cells' = cells EXPORTING

#1 = index.

SET PROPERTY OF cells 'Value' = pw_sflig-price. ***** FORMATO DE CELDA

(13)

SET PROPERTY OF font 'SIZE' = '8'. FREE OBJECT font.

CALL METHOD OF cells 'INTERIOR' = int. SET PROPERTY OF int 'ColorIndex' = '36'. SET PROPERTY OF int 'Pattern' = 1. FREE OBJECT int.

ADD 1 TO index.

#1 = index.

SET PROPERTY OF cells 'Value' = pw_sflig-currency. ***** FORMATO DE CELDA

CALL METHOD OF cells 'FONT' = font. SET PROPERTY OF font 'BOLD' = 2. SET PROPERTY OF font 'SIZE' = '10'. FREE OBJECT font.

(14)

FREE OBJECT int.

ENDLOOP.

ENDIF.

CLEAR lineas.

DESCRIBE TABLE pt_spfli LINES lineas.

IF lineas <> 0.

* CREA LA SEGUNDA HOJA, SPFLI

CALL METHOD OF application 'Worksheets' = sheet EXPORTING

#1 = 2.

SET PROPERTY OF sheet 'Name' = 'Spfli'. CALL METHOD OF sheet 'Activate'.

LOOP AT pt_spfli INTO pw_spfli.

index = row_max * ( sy-tabix - 1 ) + 1. CALL METHOD OF sheet 'Cells' = cells EXPORTING

#1 = index.

SET PROPERTY OF cells 'Value' = pw_spfli-connid. ADD 1 TO index.

(15)

#1 = index.

SET PROPERTY OF cells 'Value' = pw_spfli-countryfr. ADD 1 TO index.

#1 = index.

SET PROPERTY OF cells 'Value' = pw_spfli-cityfrom. ADD 1 TO index.

#1 = index.

SET PROPERTY OF cells 'Value' = pw_spfli-airpfrom.

ENDLOOP.

ENDIF.

* CREA LA TERCER HOJA, SBOOK

CLEAR lineas.

DESCRIBE TABLE pt_sbook LINES lineas.

IF lineas <> 0.

CALL METHOD OF application 'Worksheets' = sheet

(16)

#1 = 3.

SET PROPERTY OF sheet 'Name' = 'Sbook'. CALL METHOD OF sheet 'Activate'.

LOOP AT pt_sbook INTO pw_sbook.

index = row_max * ( sy-tabix - 1 ) + 1.

#1 = index.

SET PROPERTY OF cells 'Value' = pw_sbook-connid. ADD 1 TO index.

#1 = index.

SET PROPERTY OF cells 'Value' = pw_sbook-fldate. ADD 1 TO index.

#1 = index.

(17)

#1 = index.

SET PROPERTY OF cells 'Value' = pw_sbook-customid.

ENDLOOP.

ENDIF.

* GUARDA EN EL EXCEL

CALL METHOD OF sheet 'SaveAs' EXPORTING

#1 = pv_file "PATH A DONDE VA A SER GUARDADO #2 = 1.

* CIERRA LA VENTANA

SET PROPERTY OF application 'visible' = 0.

* LIBERA EL OBJETO

FREE OBJECT application.

(18)

* FIN

Para tener en cuenta…

 Tablas relacionadas

• TOLE Aplicaciones OLE disponibles

• OLELOAD Carga de información de tipo OLE

• SWOTOLE Tipos objeto workflow: Aplicaciones OLE

• TOLET Tipos objeto Workflow: Textos aplic. OLE

 Transacciones

• OLE Ejemplos

• SOLE Mantenimiento de las aplicaciones

En la transacción SOLE se muestran las aplicaciones que soportan comunicación OLE2 con sus infotipos. Los infotipos guardan la relación de propiedades y métodos en una

aplicación. Todos los infotipos soportados se pueden ver en la tabla OLELOAD.

 Con el objeto de conocer la sintaxis exacta, los atributos y métodos a utilizar, la mejor solución es grabar todas las acciones en una macro de Excel, donde se podrá consultar la sintaxis de las diferentes instrucciones que se han ejecutado y luego, trasladar esas acciones al código ABAP.
