Calculo de Mallas

(1)

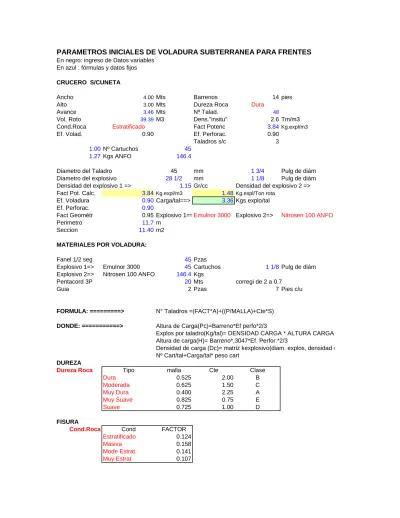

PARAMETROS INICIALES DE VOLADURA SUBTERRANEA PARA FRENTES

En negro: ingreso de Datos variables En azul : fórmulas y datos fijos

CRUCERO S/CUNETA

Ancho 4.00Mts Barrenos 14 pies

Alto 3.00Mts Dureza Roca Dura

Avance 3.46Mts Nº Talad. 48

Vol. Roto 39.39M3 Dens."insitu" 2.6 Tm/m3

Cond.Roca Estratificado Fact Potenc 3.84Kg.expl/m3

Ef. Volad. 0.90 Ef. Perforac. 0.90

Taladros s/c 3

1.00Nº Cartuchos 45

1.27Kgs ANFO 146.4

Diametro del Taladro 45 mm 1 3/4 Pulg de diám

Diametro del explosivo 28 1/2 mm 1 1/8 Pulg de diám

Densidad del explosivo 1 => 1.15Gr/cc Densidad del explosivo 2 =>

Fact Pot. Calc. 3.84Kg.expl/m3 1.48Kg.expl/Ton rota

Ef. Voladura 0.90Carga/tal==> 3.36Kgs explo/tal

Ef. Perforac. 0.90

Fact Geométr 0.95 Explosivo 1==>Emulnor 3000 Explosivo 2=> Nitrosen 100 ANFO

Perimetro 11.7m

Seccion 11.40m2

MATERIALES POR VOLADURA:

Fanel 1/2 seg 45Pzas

Explosivo 1=> Emulnor 3000 45Cartuchos 1 1/8 Pulg de diám

Explosivo 2=> Nitrosen 100 ANFO 146.4Kgs

Pentacord 3P 20Mts corregi de 2 a 0.7

Guia 2 Pzas 7 Pies c/u

FORMULA: =========> N° Taladros =(FACT*A)+((P/MALLA)+Cte*S)

DONDE: ===========> Altura de Carga(Pc)=Barreno*Ef perfo*2/3

Explos por taladro(Kg/tal)= DENSIDAD CARGA * ALTURA CARGA Altura de carga(H)= Barreno*,3047*Ef. Perfor.*2/3

Densidad de carga (Dc)= matriz kexplosivo(diam. explos, densidad explo*densidad carga (1.00)) Nº Cart/tal+Carga/tal* peso cart

DUREZA

Dureza Roca Tipo malla Cte Clase

Dura 0.525 2.00 B Moderada 0.625 1.50 C Muy Dura 0.400 2.25 A Muy Suave 0.825 0.75 E Suave 0.725 1.00 D FISURA

Cond.Roca Cond FACTOR

Estratificado 0.124

Masiva 0.158

Mode Estrat. 0.141

(2)

3Mts

0.82Gr/cc

Cuneta

Explos por taladro(Kg/tal)= DENSIDAD CARGA * ALTURA CARGA

Densidad de carga (Dc)= matriz kexplosivo(diam. explos, densidad explo*densidad carga (1.00))

(3)

DAPOCOM

DISEÑO DE MALLAS: PARAMETROS DE DISEÑO

Burden= E/k E=Espaciamiento ALTERNATIVA 1

Volumen roto= B*E*H 5.5" 1.44

Ton Rotas= Vol*Densidad "in situ" Factor Pot= Kilos explosivos / Ton Rotas

Kilos Explos= Altura carga* Densidad de carga 1.44 Sf= 0,3B Ang. Talúd = 90

T= B k=1.25

Expl. Columna Humd:Semiblast Plus 75% ANFO 1.10grs/cc 8.4

Expl. Columna seca:Nitrosen 100 ANFO 0.82grs/cc 8.83 Taladros HUM

Factor de Potencia = 0.25Kgs explos/ton 7.39

Densidad material "in situ" = 3.0Ton/m3 Alternativas:

1.- Altura Banco H= 8.4Mts Para Taladros con brocas de :5 1/2 51

Densidad de carga = 2.22Kgs explos/mt 90

B= 1.44Mts Burden E= 1.80Mts Espaciamiento

Sf= 0.43Mts Sobreperforac. 0.43

T= 1.44Mts Taco

Columna de carga = 7.39Mts ANFO

Volumen roto= 21.9M3 ALTERNATIVA 2

Ton Rotas= 65.7Ton 2" 1.44

Longitud taladro= 8.83Mts

2.- Altura Banco H= 8.4Mts

Para Taladros con brocas de :2 51 1.44

Densidad de carga = 2.22Kgs explos/mt B= 1.44Mts Burden E= 1.80Mts Espaciamiento

Sf= 0.43Mts Sobreperforac. 8.4

T= 1.44Mts Taco 8.83

Columna de carga = 7.39Mts ANFO

Volumen roto= 21.9M3 7.39

Ton Rotas= 65.7Ton Longitud taladro= 8.83Mts

CALCULOS ADIC: A1= 3.54410441

B1= 0.7 0.49 90 C1= 8.4 RAIZ1= 119.571908 10.9348941 A2= 3.54410441 0.43 B2= 0.7 0.49 C2= 8.4 RAIZ2= 119.571908 10.9348941 VOLUMEN A MOVER: 200,000M3

FANEL Longuitud Cordon Deton RETARDOS

1/3 Lb 1 Lb Un solo nº mínima del 3PG (reforz) SUPERFICIE

Toneladas Pza Pza Pza FANEL Mts Pza

BROCA DE: 5.5" 150 9,136 9,136 9.7 19,787 4,568

BROCA DE: 2" 150 9,136 9,136 9.7 19,787 4,568

RECOMENDACIONES:

Los equipos pueden ser Atlas Copco, Tamrock, o en Ferreyros

Este tipo de equipo reemplaza en rendimientos a 03 Track Drill Neumaticos Comprar ANFO preparado en presentaciones de 01 tonelada o sacos de 50 Kgs

NOTA: FANEL DE 9.7 Mts DE UN SOLO Nº MILISEGUNDOS RETARDO DE SUPERFICIE 03 NUMEROS POR IGUAL

CUADRO DE INSUMOS DE EXPLOSIVOS Y ACCESORIOS

EXPLOSIVO BOOSTER

Contar con un Track drill perforadora de Bancos hidraúlica para Brocas de 4" como mínimo, posee compresor propio para barrido de los detritos, COP hidraúlica y motor Diesel.

B=Burden ( mts) H= Altura Banco( mts) h=Longitud Taladro ( mts) hf=Columna carga ( mts) T=Taco (mts) Sf=Sobreperf ( mts.) A=Angulo de talud (º) C=Ancho de Berma (mts) B=Burden ( mts) H= Altura Banco( mts) h=Longitud Taladro ( mts) hf=Columna carga ( mts) T=Taco (mts) Sf=Sobreperf ( mts.) A=Angulo de talud (º) C=Ancho de Berma (mts)

(4)

CALCULO DE PARAMETROS DE VOLADURA PARA SUBNIVELES ALGORITMO DE PEARSE:

B=K*f*(Pexplos/Std)^1/2 12

Donde= B= Burden (pies)

K= Cte. Dependiente del tipo de Roca (0.7 - 1.0) f= Diametro del taladro (pulg)

Pexplos = Presión de detonación del explosivo (PSI) Std = Esfuerzo tensivo dinámico (PSI)

CALCULO DE K:

K= 1.96-0.27*Ln(RQD)

RQD = (115-3.3Jv)*100 =======> DEERE MILLER Jv= Número de fracturaas/m2

PRESION DE DETONACION DEL EXPLOSIVO: Pexplosv.= D*V2*10.5 kbar 4

Donde= D= Densidad explos. (gr/cc) V= Veloc. Detonac. (m/seg)

Pexplos = Presión de detonación del explosivo (Kbar) CALCULO DEL ESFUERZO TENSIVO DINAMICO (G.V. BORQUEZ)

Std = 8% Sc

Donde= Std = Esfuerzo tensivo dinámico (PSI) Sc= Esfuerzo compresivo uniaxial (PSI) CALCULO DEL ESPACIAMIENTO:

S= (H + 2B)/3 SI H=4B

S= 2B SI H=

Donde= H= Profundidad del taladro (mt) TIPO DE ROCA

Roca Masiva ========> T=B Nt= 0.158A+28 29.2798

Roca Estratificada ====> T= 0.7B Nt= 0.124A+10 11.0044

(5)

(6)

EXPLOSIVOS EMULSIONES Y ANFOS

NOMBRE COMERCIAL FABRICA

gr/cc Pulg mm cal/gr cal/cc peso

DinasolE/P 4500 DINASOL 1.15 7/8 22 DinasolE/P 6500 DINASOL 1.16 7/8 22 DinasolE/P 8000 DINASOL 1.18 7/8 22 Emulnor 1000 FAMESA 1.15 7/8 22 780 897 83 Emulnor 3000 FAMESA 1.15 1 1/8 28.5 912 1049 101 Emulnor 5000 FAMESA 1.15 7/8 22 1012 1164 110 Gelblast DYNO 1.25 2 50 721 901 82

Gelblast Plus DYNO 1.25 2 50 824 1,030 94

Iremita 102 DYNO 1.20 7/8 22 1,141 1,369 121 Iremita 42 1x 8 DYNO 1.15 1 25 800 920 89 Iremita 42 LD 1x8 DYNO 1.05 1 25 800 840 89 Iremita 62 1x8 DYNO 1.18 1 25 921 1,087 102 Iremita 62 LD 1x8 DYNO 1.10 1 25 800 880 89 Iremita 82 1x8 DYNO 1.18 1 25 1,021 1,205 111

Iremita Pre-Slit DYNO 1.00 7/8 22 720 720 81

Nitrosem "0" Confinado DYNO 0.93 1 25 900 738 100

Nitrosem "10" Confinado DYNO 0.99 1 25 1,245 1,096 138

Nitrosem "5" Confinado DYNO 1.03 1 25 1,100 946 122

Nitrosem "L" Confinado DYNO 0.72 1 25 880 563 98

Nitrosen 100 ANFO DYNO 0.82 2.5 65 880 722 100

Semiblast Plus DYNO 1.25 4 100 660 790 75

Semiblast Plus 20% ANFO DYNO 1.28 4 100 705 900 80

Semiblast Plus 50% ANFO DYNO 1.30 6 150 770 1,000 88

Super Gelblast DYNO 1.25 2 50 961 1,201 109

KEXPLOSIVOS

KILOS DE EXPLOSIVO POR METRO DE TALADRO:

DENS. CARGA DIAMETRO EXPLOSIVO Kgs/Mt mm pulg 1.00 19 3/4 0.28 22 7/8 0.39 25 1 0.51 28 1 1/8 0.64 32 1 1/4 0.79 35 1 3/8 0.96 38 1 1/2 1.14 41 1 5/8 1.34 45 1 3/4 1.55 48 1 7/8 1.78 50 2 2.02 57 2 1/4 2.56 65 2 1/2 3.16

DENSIDAD MINIMO DIAMETRO ENERGIA TEORICA ENERGIA RELATIVA

3 /4 1 1 1 /4 1 1 /2 10 15 20 25 Kg ex p los/M t

(7)

70 2 3/4 3.83 75 3 4.55 90 3 1/2 6.2 100 4 8.1 110 4 1/4 9.14 115 4 1/2 10.25 125 5 12.65 140 5 1/2 15.31 145 5 5/8 16.01 150 6 18.22 160 6 1/4 19.77 165 6 1/2 21.38 170 6 3/4 23.05 187 7 3/8 27.52 200 7 7/8 31.38 203 8 32.38 230 9 40.99 250 9 7/8 49.34 270 10 5/8 57.12 0 5 10 19 25 32 38 Kg ex p los/M t

(8)

volumen Pulg mm m/seg Kilobares Kgs Nº Cart. US $/Caj US $/Kg US $/Cart 2 50 5600 80 25 312 41.0 1.640 0.131 2 50 5400 75 25 312 41.9 1.676 0.134 2 50 5100 75 25 312 43.0 1.720 0.138 115 2 50 5000 72 25 328 41.0 1.640 0.125 142 2 50 4800 68 25 228 42.0 1.680 0.184 155 2 50 4600 61 25 292 43.0 1.720 0.147 125 3 75 5,200 85 25 0.000 #DIV/0! 143 3 75 4,900 75 25 0.000 #DIV/0! 174 2 50 4,700 66 25 0.000 #DIV/0! 130 2 50 4,800 66 25 240 34.0 1.360 0.142 122 2 50 4,700 58 25 240 34.0 1.360 0.142 147 2 50 4,800 68 25 240 34.0 1.360 0.142 125 2 50 4,700 61 25 240 34.0 1.360 0.142 159 2 50 4,700 65 25 240 34.0 1.360 0.142 99 2 50 4,000 40 25 0.000 100 3 75 3,900 31 25 0.000 148 3 75 3,500 27 25 0.000 128 3 75 3,600 28 25 0.000 71 3 75 2,500 10 25 0.000 100 6 150 3,900 31 #DIV/0! 110 6 150 5,200 81 #DIV/0! 125 6 150 4,900 77 #DIV/0! 129 6 150 4,800 74 #DIV/0! 135 6 150 4,600 69 #DIV/0! 140 6 150 4,500 66 #DIV/0! 130 6 150 4,200 51 #DIV/0! 126 6 150 4,100 46 #DIV/0! 167 3 75 4,700 69 25 0.000 #DIV/0!

DIAMETRO DE PRUEBA PRECIO POR PRECIO UNITARIO

PRESENT. PRESENTACION VELOCIDAD DE DETONACION PRESION DE DETONACION ENERGIA RELATIVA 10 15 20 25 1 3 /4 2 2 1 /2 3 4 4 1 /2 5 1 /2 6

(9)

0 5 10

45 50 65 75 ₁₀₀ ₁₁₅ ₁₄₀ ₁₅₀

(10)

Kg/cart 0.080 0.080 0.080 0.076 0.110 0.086 #DIV/0! #DIV/0! #DIV/0! 0.104 0.104 0.104 0.104 0.104 #DIV/0! PESO POR CARTUCHO
