TítuloMedidas para el control y la prevención de las inundaciones en Carballo

Texto completo

(1)TÍTULO:. MEDIDAS PARA EL CONTROL Y LA PREVENCIÓN DE LAS INUNDACIONES EN CARBALLO. TITULACIÓN: GRADO EN INGENIERÍA DE OBRAS PÚBLICAS ESPECIALIDAD HIDRÁULICA ASIGNATURA: PROYECTO FIN DE CARRERA FECHA: JUNIO 2015 AUTORA DEL PROYECTO: ANDREA ARIAS CISTERNA PBI CON IVA: 4.731.125,81€ LOCALIDAD: CARBALLO PROVINCIA: A CORUÑA.

(2) Medidas para el control y prevención de las inundaciones en Carballo. Índice general. Documento nº 1: Memoria Descriptiva y Justificativa. ANDREA ARIAS CISTERNA. 2.

(3) Medidas para el control y prevención de las inundaciones en Carballo. Índice general. Anejo nº 25: Presupuesto para el conocimiento de la Administración. Índice general DOCUMENTO Nº1: Memoria descriptiva y justificativa. Anejo nº 26: Clasificación del contratista Anejo nº 27: Revisión de precios. Memoria descriptiva Memoria justificativa Anejo nº 1: Cartográfico y replanteo Anejo nº 2: Cálculo de caudales. Documento nº 2: Planos 1. Situación. Anejo nº 3: Estudio Previo. 2. Definición general. Anejo nº 4: Situación actual y estudio de alternativas. 3. Compuertas. Anejo nº5: Reportaje Fotográfico Anejo nº6: Normativa y Legislación. 4. Definición Detallada. Anejo nº7: Geológico. 5. Pavimentación. Anejo nº 8: Geotécnico. 6. Mobiliario. Anejo nº9: Hidrología y Climatología Anejo nº 10: Sociológico Anejo nº 11: Expropiaciones Anejo nº 12: Compuertas Anejo nº 13: Mota de protección Anejo nº 14: Drenaje Anejo nº 15: Iluminación. 7. Mobiliario zona saludable 8. Mobiliario zona infantil 9. Jardinería Documento nº 3: Pliego de prescripciones técnicas particulares 1. Disposiciones generales. Anejo nº 16: Pavimentación. 2. Descripción de las obras. Anejo nº 17: Mobiliario. 3. Origen y características de los materiales. Anejo nº 18: Jardinería Anejo nº 19: Estudio de Seguridad y Salud Anejo nº 20: E.I.A Anejo nº 21: Gestión de Residuos. 4. Ejecución de las obras 5. Mediciones y unidades de obra 6. Disposiciones finales. Anejo nº 22: Mantenimiento Anejo nº 23: Justificación de precios Anejo nº 24: Plan de Obra. ANDREA ARIAS CISTERNA. 3.

(4) Medidas para el control y prevención de las inundaciones en Carballo. Índice general. Documento nº 4: Presupuesto 1. Mediciones 2. Cuadro de precios nº 1 3. Cuadro de precios nº 2 4. Presupuesto 5. Resumen del presupuesto. ANDREA ARIAS CISTERNA. 4.

(5) Medidas para el control y prevención de las inundaciones en Carballo. Índice general. Anejo nº 27: Revisión de precios ÍNDICE MEMORIA DESCRIPTIVA Y JUSTIFICATIVA. Anejo nº 28: Zona inundable. Memoria descriptiva Memoria justificativa Anejo nº 1: Cartográfico y replanteo Anejo nº 2: Cálculo de caudales Anejo nº 3: Estudio Previo Anejo nº 4: Situación actual y estudio de alternativas Anejo nº5: Reportaje Fotográfico Anejo nº6: Normativa y Legislación Anejo nº7: Geológico Anejo nº 8: Geotécnico Anejo nº9: Hidrología y Climatología Anejo nº 10: Sociológico Anejo nº 11: Expropiaciones Anejo nº 12: Compuertas Anejo nº 13: Mota de protección Anejo nº 14: Drenaje Anejo nº 15: Iluminación Anejo nº 16: Pavimentación Anejo nº 17: Mobiliario Anejo nº 18: Jardinería Anejo nº 19: Estudio de Seguridad y Salud Anejo nº 20: E.I.A Anejo nº 21: Gestión de Residuos Anejo nº 22: Mantenimiento Anejo nº 23: Justificación de precios Anejo nº 24: Plan de Obra Anejo nº 25: Presupuesto para el conocimiento de la Administración Anejo nº 26: Clasificación del contratista ANDREA ARIAS CISTERNA. 5.

(6) Medidas para el control y la prevención de las inundaciones en Carballo. Memoria Descriptiva. Documento nº 1.1: Memoria descriptiva. ANDREA ARIAS CISTERNA. 1.

(7) Medidas para el control y la prevención de las inundaciones en Carballo. Memoria Descriptiva. ÍNDICE DEL DOCUMENTO 1. 2. 3. 4. 5.. 6.. 7.. 8. 9. 10.. ANDREA ARIAS CISTERNA. INTRODUCCIÓN…………………………………………………………………………………………………….3 ANTECEDENTES………………………………………………………………..…………………………………..3 SITUACIÓN ACTUAL……………………………………………………………………………..……………….3 CLIMATOLOGÍA………………………………………………………………………………………...………….3 SOLUCIÓN ADOPTADA………………………………………………………………………………………….3 5.1. Inundabilidad………………………………………...………………………………………………………3 5.2. Parque……………………………………………………………………………………………………………3 5.2.1. Alumbrado Público…………………..……………………………………………………….4 5.2.2. Drenaje de aguas pluviales………………………………………………………………..4 5.2.3. Mobiliario urbano……………………………………………………………………………..4 CONDICIONES DE EJECUCIÓN……………………………………………………………………………….4 6.1. Ejecución de las obras……………………………………………….…..………………………………4 6.1.1. Replanteo de las obras…………………………………………….………………………..4 6.1.2. Escombreras…………………………………………………………..………………………...4 6.1.3. Movimiento de tierras……………………………………………………………………….4 6.1.4. Relleno y compactaciones………………………………………………………………….5 6.1.5. Carga y transporte……………………………………………………………………………..5 6.1.6. Hormigones…………………………………………………………………………...………….5 6.1.7. Mota de protección……………………………………………………………………………5 6.1.8. Revestimientos y pavimentos………………………………………..…………………..5 6.1.9. Drenaje de pluviales…………………………………………………………………………..5 6.1.10. Iluminación………………………………………………………………………………………..5 6.1.11. Mobiliario del parque………………………………………………………………………..5 6.1.12. Jardinería…………………………………………………………………………………………..5 6.2. Programa de trabajos…………………………………...……………………………………………….5 6.3. Plazo de ejecución…………………………………………………………………..………...………….6 6.4. Clasificación del contratista……………………………………………………………………………6 6.5. Revisión de precios………………………………………………………………………………………..6 PRESUPUESTO…………………………………………………..…………………………………………………6 7.1. Presupuesto de ejecución material………………………………………...…………………….6 7.2. Presupuesto de licitación………………………………………………………...……………………6 7.3. Justificación de precios………………………………………………………………………………….6 NORMATIVA APLICABLE……………………………………………………………………………………….6 DOCUMENTOS QUE INTEGRAN EL PROYECTO………………………………………………………7 DECLARACIÓN DE OBRA COMPLETA…………………………………………………………………….7. 2.

(8) Medidas para el control y la prevención de las inundaciones en Carballo. 1. OBJETO DEL PROYECTO El presente proyecto tiene por objeto el estudio de las inundaciones que se producen en Carballo debido a las crecidas que se dan en el río Anllóns. En el proyecto se va a recoger un estudio previo de inundabilidad, así como las obras que ayudarán a hacer que estas inundaciones no afecten o afecten en menor medida al núcleo urbano del municipio de Carballo. 2. ANTECEDENTES Los antecedentes que se tienen para iniciar este proyecto, son los mapas de inundabilidad elaborados por la Xunta de Galicia, que sirven de base para el estudio previo. De todas formas se ha realizado el estudio previo de manera independiente, pero se puede ver en el Anejo de Estudio Previo, que ambos mapas de inundabilidad son prácticamente iguales. 3. SITUACIÓN ACTUAL Carballo es un municipio situado en la provincia de Coruña, que se caracteriza porque por su núcleo urbano creció en torno al río Anllóns que discurre en su totalidad por dicho municipio. Las casas están muy cerca del río y ocupan sus llanuras de inundación, lo que hace que cuando hay una crecida se produzcan daños materiales importantes. Estas inundaciones han sido cuantificadas por la Xunta de Galicia, que calcula que aproximadamente hay 2.200 viviendas afectadas y más de mil parcelas. Con este dato fundamentalmente es con el que se va a trabajar intentando minimizar al máximo este número de afecciones. 4. CLIMATOLOGÍA La climatología es muy importante en este tipo de proyectos, debido a que se va a trabajar con datos históricos para conocer las precipitaciones que se dan en la zona y así calcular la avenida para el período de retorno de 100 y 500 años. También es importante conocer el clima de Carballo, para saber cuáles son los meses más lluviosos y en los que hay posibilidades de que se produzcan inundaciones debido a que esos meses no se podría trabajar en las compuertas. El clima de Carballo se clasifica como oceánico templado, con abundantes precipitaciones desde otoño a primavera y con un tiempo más cálido y estable en verano. La precipitación media anual es de 1200 l/m2, que se considera alta. El mes más frío es febrero con una temperatura de 3.3 ºC.. Por parque de inundabilidad se entiende lo siguiente: son terrenos que funcionarán como un parque durante todo el año a excepción de cuando haya inundaciones que actuará como un embalse de forma natural para regular la inundación aguas abajo, protegiendo así en núcleo urbano de Carballo. Se realizará como ya se mencionó un proyecto con un doble objetivo. 5.1. Inundabilidad La inundabilidad será controlada mediante dos compuertas, cuyo uso será temporal. Con temporal quiere decirse, que sólo se van a utilizar cuando haya inundaciones. Estarán el resto del año fuera del río, porque no se quiere generar ningún obstáculo transversal en el río, evitando así los posibles problemas de flora y fauna. Las compuertas serán metálicas y se caracterizarán por ayudarse del puente de Bertoa para hacer la retención de agua, pero en ningún momento entrarán en contacto con él, evitando así las posibles modificaciones en el puente. Por otro lado, las compuertas permitirán el paso del agua por debajo, es decir, actuarán como si fuese una puerta, pero si se dejan más cortas por debajo, dejarán pasar el caudal necesario para la evacuación de la avenida sin poner en peligro a la posible fauna que haya en el río. Como ya se ha dicho, serán dos compuertas, sujetas a un pilar, dicho pilar estará cimentado al terreno. La unión de la chapa que forma la compuerta y el pilar será mediante angulares. Estos angulares estarán atornillados y funcionarán de manera similar a las bisagras de una puerta. A su vez las chapas de acero, serán movidas por gatos hidráulicos, que también contarán con una cimentación independiente al terreno. Los gatos hidráulicos serán dos, por cada compuerta, y actuarán en cerca de los angulares y de la unión chapa compuerta, para así tener que hacer menos fuerza para moverlas y ahorrar posibles costes. 5.2. Parque En cuanto a la ejecución del parque, se ha tomado esta decisión, ya que son terrenos próximos a la orilla del río, donde la gente puede ir a practicar deporte, relajarse o simplemente pasar un buen rato en familia. Se ha querido tener esto presente, por tanto se ha optado por separar el parque en cuatro zonas: •. Una zona infantil; un parque que este habilitado para los más pequeños para que puedan jugar y desenvolver una actividad diaria de deporte. •. Una zona saludable: tanto como para los más mayores como la gente adulta, para que puedan realizar deporte y habilitar un espacio con todo tipo de máquinas para que puedan realizarlo, además de una forma seguridad de realizarlo, ya que todas las máquinas contarán con un cartel informativo.. •. Una zona de huertas urbanas: principalmente serán para las personas que hoy día cultivan esta tierra, ya que se expropiarán terrenos agrícolas, por tanto, al darle una parte de tierra podrán seguir plantando los productos típicos, pero además quiere darse un uso educativo, ya que los colegios podrán llevar a los alumnos y enseñarles a plantar y a cuidar los diferentes productos que da la tierra.. 5. SOLUCIÓN ADOPTADA Este Proyecto se caracteriza por tener una doble finalidad, por un lado minimizar las inundaciones y por otro lado dar un uso a la población cuando no haya inundaciones. En base a estos criterios se desarrollaron y estudiaron diferentes alternativas. La mejor opción resulto ser la construcción de un parque de inundabilidad aguas arriba del casco urbano de Carballo.. ANDREA ARIAS CISTERNA. Memoria Descriptiva. 3.

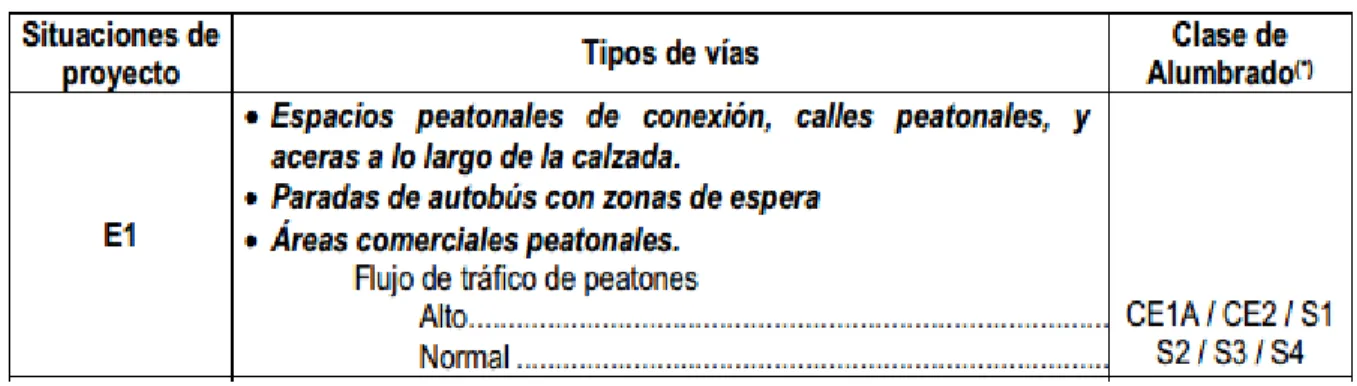

(9) Medidas para el control y la prevención de las inundaciones en Carballo. •. Una zona de merenderos: Ideal, para llevar la comida, y pasar un día en familia, ya que en verano se tiene el río cerca, así como los más pequeños pueden disfrutar del parque.. Todo esto se ha equipado con mobiliario urbano como papeleras, bancos, farolas etc. Además el terreno usado que está prácticamente abandonado actualmente, sería reforestado con árboles autóctonas y a parte de la construcción de un paseo fluvial por todo el río, donde la gente también podría pasear o hacer deporte. A continuación, se explicará brevemente los diferentes elementos que conforman el parque. 5.2.1. Alumbrado Público La iluminación del parque se ha diseñado mediante nuevas tecnologías y aprovechando las energías renovables, por tanto, se ha dispuesto a lo largo del parque, farolas solares. Esta red se conectará directamente a un centro de mando, situado en el puente de Bertoa, tal y como se indica en el P.X.O.M, de Carballo, la conducción de las líneas que llegue a las diferentes farolas, irá enterrada, mediante arquetas que suministren la electricidad, cuando la solar no sea suficiente. 5.2.2. Red de drenaje de pluviales La recogida de agua de pluviales se realizará mediante imbornales cuya situación se refleja en el plano correspondiente. Se diseña la red (aunque no sea necesaria), para ayudar a evacuar las aguas en caso de inundación, ya que la red verterá directamente al río, se pondrá un desarenador al final de la conducción para un tratamiento primario, pero dado que se tiene fundamentalmente una zona verde, no va a ver mucho problema con que pueda llevar otro tipo de contaminantes. Se dice que no es necesaria, porque las redes de drenaje de pluviales según la ITOHG-SAN de Aguas de Galicia, se diseñan para un período de retorno de 25 años, y para este período de retorno el parque se inundaría, y Carballo también, es decir, habría que activar el sistema anti inundaciones. 5.2.3. Mobiliario urbano Son elementos colocados en los espacios de uso público para hacer el entorno más confortable además de contribuir a la decoración de la misma. Comprende aquellos elementos complementarios a jardinería tales como bancos, papeleras, juegos infantiles, entre otros. Para el dimensionamiento, calidad, control y sistemas de unión de los diversos elementos se estará conforme a lo dispuesto en el Pliego de Condiciones Técnicas de la Dirección General de Arquitectura, en otras normas oficiales vigentes, con anterioridad a la fecha de contrato, que lo complementen o modifiquen las anteriores disposiciones. Condiciones previas: • • • • • •. Preparación y terminación del soporte donde irán los distintos equipamientos. Componentes De actividades de ocio. Juegos y elementos infantiles De información y publicidad Protección para peatones Equipamiento de mesas, bancos, papeleras etc.. ANDREA ARIAS CISTERNA. •. Memoria Descriptiva. De urbanización común. Protección de imbornales o de tapas de registro. Ejecución: Se situará en elemento en su posición definitiva, procediéndose a su nivelación, tanto horizontal como vertical. Se mantendrá en su posición mediante puntales, durante el proceso de hormigonado y fraguado de la cimentación, con el fin de que las longitudes de anclaje previstas se mantengan. 6. CONDICIONES DE LA EJECUCIÓN 6.1. Ejecución de las obras En el Pliego de Prescripciones Técnicas Particulares del presente proyecto quedan reflejadas las prescripciones técnicas a observar por el Contratista para la correcta ejecución de las obras. A continuación se hace un breve resumen de las mismas. 6.1.1. Replanteo de las obras El Director de las Obras hará sobre el terreno la comprobación del replanteo de las obras, tanto el general como los replanteos parciales de las distintas partes cuando lo crea necesario durante el transcurso de la ejecución. 6.1.2. Escombreras El Contratista propondrá al Director de la Obra la ubicación de las escombreras para depositar los productos procedentes de excavaciones y restos de materiales, estas deben ser aprobadas por el Director de Obras, antes de realizar cualquier vertido. 6.1.3. Movimiento de tierras En cuanto al movimiento de tierras, se tendrá: Excavaciones de zanjas: Excavación estrecha y larga que se hace en un terreno para realizar la cimentación o instalar una conducción subterránea. Entibaciones, apuntalamiento y apeos: Construcciones provisionales de madera y/u otros materiales, que sirven para la contención del terreno hasta la estabilización definitiva del mismo. Refino de tierras: Conjunto de operaciones necesarias para conseguir el acabado geométrico de vaciados, zanjas, pozos, taludes, terraplenes y desmontes. El refino se tierras se hará siempre recortando, si por alguna circunstancia se produce un sobre ancho de la excavación, se rellenará con material compactado. Cama para compuertas. 4.

(10) Medidas para el control y la prevención de las inundaciones en Carballo. Para la colocación de las compuertas durante los períodos en los que no haiga inundaciones, se acondicionará en terreno, para evitar deterioros sobre estas, por tanto, se realizará una excavación del terreno. 6.1.4. Relleno y compactaciones Relleno y extendido: consiste fundamentalmente en echar tierras procedentes de la excavación o de préstamo sobre una excavación, se puede hacer o bien por medios manuales o bien por medios mecánicos, extendiéndola posteriormente. Compactado: consiste en dar al relleno de una excavación el grado de compactación y dureza exigido. 6.1.5. Carga y transporte La tierra vegetal que sobre, o los escombros de material serán cargados sobre un camión y trasladados al vertedero. 6.1.6. Hormigones Tipos de hormigones, fabricación, transporte, puesta en obra, compactación, curado y desencofrado. 6.1.7. Mota de protección Se ejecutará un muro de protección de escollera, en el margen izquierdo aguas abajo del río, debido a que hay algunas viviendas particulares, concretamente, tres, que se evita expropiar. 6.1.8. Revestimientos y pavimentos Durante la ejecución de la pavimentación y los revestimientos de las distintas superficies, se va a presentar especial cuidado con la colocación de las piezas, controlando el planeado de las superficies. Pavimentos: Son superficies que van a ser aptadas para ser pisadas por personas fundamentalmente, ya que al tratarse de un parque, no se va a permitir el paso de vehículos. Los pavimentos contemplados en el proyecto son los siguientes: Hierba Caucho Madera 6.1.9. Drenaje de aguas pluviales La recogida de aguas pluviales se realizará mediante imbornales, cuya situación se refleja en el plano correspondiente. Se realizará en PVC. El diseño de la red se realiza con los siguientes criterios: Garantiza la evacuación adecuada para las condiciones previstas. ANDREA ARIAS CISTERNA. Memoria Descriptiva. Garantizar la impermeabilidad de los distintos componentes que forman la red de drenaje evitando las posibles fugas que se puedan dar en la red. Evacuación rápida y sin estancamientos Garantizar los accesos a las distintas partes de las redes, permitiendo su limpieza, reposición o reparación. 6.1.10. Iluminación La iluminación se hará por el exterior del parque, se hace así para evitar los posibles riesgos de inundación que puedan existir en el parque, una vez que se utilice como embalse natural, para laminar la avenida. 6.1.11. Mobiliario urbano Son elementos colocados en espacios de uso público, con el fin de garantiza la comodidad y confortabilidad de las personas que utilicen dicho espacio. 6.1.12. Jardinería Comprende los siguientes trabajos: Preparación del terreno Tratamiento del suelo Siembra de hierba Conservación 6.2. Programa de trabajos En el anejo número 24 del presente proyecto, se detalla, a través de un diagrama de barras, el tiempo de duración de cada uno de los capítulos en los que se descompone la obra, así como el coste total de cada capítulo y el porcentaje que representa cada capítulo en el coste total de la obra. 6.3. Plazo de ejecución El plazo de ejecución que se ha propuesto para la realización de este proyecto es de siete meses. Este plazo se contabilizará a partir de la fecha del Acta de Comprobación del Replanteo. 6.4. Clasificación del Contratista Generalidades: En el cumplimiento del artículo 25 del Reglamento de Contratación del Estado se hace constar que el Contratista que en su día opte al Contrato deberá estar clasificado según los Grupos y Categorías definidos en el Reglamento General de la Ley de Contratos de las Administraciones Públicas, Real Decreto 1098/2001 de 12 de octubre. En este caso la descomposición de la clasificación del Contratista se muestra en detalle en el Anejo nº 26. De todas formas sólo podrán optar a la licitación del proyecto empresas clasificadas como categoría e.. 5.

(11) Medidas para el control y la prevención de las inundaciones en Carballo. 6.5. Revisión de precios En cuanto a los precios de las obras serán revisables, para lo cual se propone la expresión adecuada a la obra corresponde a la fórmula nº 141: Construcción de carreteras con firmes de mezclas bituminosas, del anexo II: relación de fórmulas de revisión de precios de los contratos de las obras y de los contratos de suministro de fabricación de armamentos y equipamiento. La fórmula corresponde a la siguiente expresión: Kt = 0,01At/A0 + 0,05Bt/B0 + 0,09Ct/C0 + 0,11Et/E0 + 0,01Mt/M0 + 0,01Ot/O0 + 0,02Pt/P0 + 0, 01Qt/Q0 +0,12Rt/R0 + 0,17St/S0 + 0,01Ut/U0 + 0, 39. Memoria Descriptiva. En el Anejo nº 23, que se presenta en la memoria justificativa, se pueden relacionar los precios unitarios a aplicar en este Proyecto, y su correspondiente justificación en base a los precios de Mano de Obra y Maquinaria. 8. NORMATIVA APLICABLE Además de la legislación establecida en el Pliego de Prescripciones Técnicas Particulares y la legislación vigente que afecte a las Corporaciones Locales, será de aplicación: •. Real Decreto 3/2011, de 14 de noviembre, de Contratos del Sector Público.. •. Real Decreto 1098/2001, de 12 de octubre, por el que se aprueba el Reglamento General de LA Ley de Contratos de las Administraciones Públicas.. •. Pliego de Prescripciones Técnicas Generales para la Recepción de Cementos RC-08 (Real Decreto 1797/2003, de 26 de diciembre).. •. Pliego de Prescripciones Técnicas Generales para Tuberías de Saneamiento de Poblaciones (Orden Ministerial de 15 de septiembre de 1986).. •. Orden F0M/891/2004, de 1 de marzo, por la que se actualizan determinados artículos del pliego de prescripciones técnicas generales para obras de carreteras y puentes, relativos a firmes y pavimentos.. •. Normas Básicas (NBE) y Tecnológicas de la Edificación (NTE).. 7. PRESUPUESTO. •. Instrucción de Hormigón Estructural, EHE, aprobada por el Real Decreto 2661/1998. 7.1. Presupuesto de Ejecución Material. •. Métodos y Normas de Ensayos de Laboratorios.. •. Reglamento de Baja Tensión y Normas MIBT complementarias.. •. Ley 31/95, de 8 de noviembre, de Prevención de Riesgos Laborales. •. Real Decreto 1627/1997, de 24 de octubre, por el que se establecen las disposiciones mínimas de seguridad y salud en la construcción.. •. Ley 32/2006, de 18 de octubre, reguladora de la Subcontratación en el Sector de la Construcción.. •. Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de residuos de construcción y demolición.. Donde: A= Aluminio B= Materiales Bituminosos C= Cemento E= Energía O= Plantas P= productos plásticos Q= Productos Químicos R= Áridos y rocas S= Materiales siderúrgicos U= Cobre Se puede encontrar la información que se muestra en este apartado más ampliada en el Anejo nº 27.. El Presupuesto de Ejecución Material del Proyecto que se presenta es de un valor estimado de TRES MILLONES DOS CIENTOS SETENTA Y SIETE MIL SETECIENTOS OCHENTA Y CUATRO EUROS CON DIEZ CÉNTIMOS (3.277.784,10 €). 7.2. Presupuesto de Licitación Aplicando al Presupuesto de Ejecución Material, un 13% de Gastos Generales y un 6% de Beneficio Industrial, así como el I.V.A del 21%, se obtiene que el Presupuesto Base de Licitación es de CUATRO MILLONES SETECIENTOS DIECINUEVE MIL SEISCIENTOS OCHENTA Y UN EUROS CON TREINTA Y TRES CÉNTIMOS (4.719.681,33 €). 7.3. Justificación de Precios. 9. DOCUMENTOS QUE INTEGRAN EL PROYECTO. ANDREA ARIAS CISTERNA. 6.

(12) Medidas para el control y la prevención de las inundaciones en Carballo. Los documentos que se presentan en el Proyecto son: DOCUMENTO Nº1: Memoria descriptiva y justificativa Memoria descriptiva Memoria justificativa Anejo nº 1: Cartográfico y replanteo Anejo nº 2: Cálculo de caudales Anejo nº 3: Estudio Previo Anejo nº 4: Situación actual y estudio de alternativas Anejo nº6: Reportaje Fotográfico Anejo nº6: Normativa y Legislación Anejo nº7: Geológico Anejo nº 8: Geotécnico Anejo nº9: Hidrología y Climatología Anejo nº 10: Sociológico Anejo nº 11: Expropiaciones Anejo nº 12: Compuertas Anejo nº 13: Mota de protección Anejo nº 14: Drenaje Anejo nº 15: Iluminación Anejo nº 16: Pavimentación Anejo nº 17: Mobiliario Anejo nº 18: Jardinería Anejo nº 19: Estudio de Seguridad y Salud Anejo nº 20: E.I.A Anejo nº 21: Gestión de Residuos Anejo nº 22: Mantenimiento Anejo nº 23: Justificación de precios Anejo nº 24: Plan de Obra Anejo nº 25: Presupuesto para el conocimiento de la Administración Anejo nº 26: Clasificación del contratista Anejo nº 27: Revisión de precios. Memoria Descriptiva. A Coruña, 17 de Junio de 2015 La autora del proyecto. Fdo.: Andrea Arias Cisterna. DOCUMENTO Nº: Planos DOCUMENTO Nº3: Pliego de Prescripciones Técnicas Particulares DOCUMENTO Nº4: Presupuesto 10. DECLARACIÓN DE OBRA COMPLETA Las obras que definen el presente Proyecto, constituyen un conjunto completo en el sentido de que contienen todos los elementos precios, para que una vez ejecutadas, puedan ser entregadas al servicio del ayuntamiento de Carballo, para su inmediata utilización, según lo dispuesto en la Ley de Contratos de las Administraciones Públicas y en el artículo 125 de su Reglamento.. ANDREA ARIAS CISTERNA. 7.

(13) Medidas para el control y la prevención de las inundaciones en Carballo. Documento nº 1.2: Memoria justificativa ANDREA ARIAS CISTERNA. Memoria Justificativa.

(14) Medidas para el control y la prevención de las inundaciones en Carballo. Anejo Cartográfico. ANEJO Nº 1 CARTOGRAFÍA. ANDREA ARIAS CISTERNA. 1.

(15) Medidas para el control y la prevención de las inundaciones en Carballo. Anejo Cartográfico. ÍNDICE DEL DOCUMENTO 1. OBJETO: ……………………………………………………………………………………………………………….3 2. CARTOGRAFÍA: …………………………………………………………………………………………………….3 3. BASES DE REPLANTEO: …………………………………………………………………………………………3. ANDREA ARIAS CISTERNA. 2.

(16) Medidas para el control y la prevención de las inundaciones en Carballo. Anejo Cartográfico. 1. OBJETO En este anejo se pretende describir el material cartográfico empleado para el desarrollo del proyecto, los tratamientos aplicados sobre aquel, así como realizar el replanteo de la obra que se define 2. CARTOGRAFÍA La cartografía base utilizada ha sido la facilitada por la Escuela de Caminos, Canales y Puertos de la Universidad de Coruña en soporte digital a escala 1:5.000, con curvas de nivel cada 5 metros. Para la realización de los planos se ha consultado la hoja 0044 de la Cartografía Digital de la Consellería de Política Territorial, Obras Públicas y Transporte de la Xunta de Galicia, concretamente los cuadrantes 0044-0406, 0044-0407, 0044-0506 y 0044-0507.. 3. BASES DE REPLANTEO Antes de iniciar la ejecución de las obras, es preciso establecer unos puntos fijos, éstos sirven de referencia para determinar la correcta ubicación de los distintos elementos que contemplan el proyecto. Estos puntos son las llamadas Bases de Replanteo. Como el caso en el que se trabaja es un proyecto académico las bases de replanteo fueron tomadas directamente de la cartografía. Las coordenadas obtenidas en la citada cartografía se supondrán exactas, a fin de realizar el replanteo del proyecto. Según la documentación consultada, los criterios que se deben seguir para seleccionar las bases de replanteo son los siguientes: Deben estar visibles entre sí. Los ángulos que formen deberán ser mayores de 300 Deben ser fácilmente accesibles para que se puedan establecer entre ellas las estaciones topográficas que deban realizar el trabajo de replanteo. No deberán situarse dentro de la traza de las obras, ni en zonas que vayan a ser modificadas por las mismas. La distancia entre vértices adyacentes ha de ser menos de 200m. Para situar adecuadamente la planta del Parque de Inundabilidad de Carballo y sus distintos elementos, se utilizan tres bases de replanteo (en coordenadas UTM), cuya situación se encuentra reflejada en el plano correspondiente. Además en este Proyecto, se realizan dos bases de replanteo una a escala general para el parque y otra a escala más precisa para las compuertas, tal y como se puede apreciar en los dos planos adjuntos.. ANDREA ARIAS CISTERNA. 3.

(17) Medidas para el control y prevención de las inundaciones en Carballo. Anejo: Cálculo de Caudales. ANEJO Nº 2 CÁLCULO DE CAUDALES. ANDREA ARIAS CISTERNA. 1.

(18) Medidas para el control y prevención de las inundaciones en Carballo. Anejo: Cálculo de Caudales. ÍNDICE DEL DOCUMENTO 1. INTRODUCCIÓN……………………………………………………………………………………..3 2. DATOS DE PARTIDA………………………………………………………………………………..3 3. CÁLCULO DE CAUDALES………………………………………………………………………….4 3.1. Método de Santi………………………………………………………………………………4 3.2. Método de Gete-Oncins…………………………………………………………………..4 3.3. Método de Témez……………………………………………………………………………4 3.4. Método Racional……………………………………………………………………………..5 4. CONCLUSIÓN………………………………………………………………………………………….5. ANDREA ARIAS CISTERNA. 2.

(19) Medidas para el control y prevención de las inundaciones en Carballo. Anejo: Cálculo de Caudales. 1. INTRODUCCIÓN El objetivo del presente Anejo es explicar el estudio de cálculo de caudales realizado, por el que posteriormente se realiza el proyecto. Se analizarán los pasos seguidos hasta conseguir el estudio de inundabilidad que sirve de base para realizar el proyecto final.. 2. DATOS DE PARTIDA Para realizar este cálculo se necesitan los datos de los aforos. El río Anllóns dispone de dos estaciones de aforo, una de ellas está en el cierre de la cuenca, siendo esta la de Ponteceso, descartada porque la zona abarcada está aguas arriba de este aforo. La otra se encuentra en el núcleo de Carballo, que al ser del año 2009, no se tienen una serie suficientemente larga de caudales para realizar el cálculo. Por todo ello, se cogen datos de precipitaciones, en la página de web de meteogalicia. Pero Carballo no dispone de estación pluviométrica, se busca la más cercana, que en este caso corresponde a Coristanco, cuyos datos son extrapolables a la cuenca del presente estudio debido a su cercanía y condiciones geológicas, como se muestra a continuación: Mapa Geológico de Galicia. El mapa geológico muestra las características de la zona estudiada y como se puede observar son similares a las de Coristanco, formadas ambas por rocas metamórficas y ultrabásicas. Respecto a los datos que se obtienen de la estación situada en el río Sol se cogen los valores de la media de la máxima precipitación diaria anual, la cual se muestra en la siguiente tabla:. Estación Río do Sol (Coristanco). ANDREA ARIAS CISTERNA. Diciembre 2012 Octubre 2011 Noviembre 2010 Diciembre 2009 Enero 2008 Marzo 2007 Marzo 2006 Octubre 2005 Media. 52,7 76,7 71,2 68,4 39,9 54,6 80,2 72 64,475. 3.

(20) Medidas para el control y prevención de las inundaciones en Carballo. Anejo: Cálculo de Caudales. 0.5 Q = ( 4 + 16 ⋅ log10 T ) ⋅ S(Km2). 3. CÁLCULO DE CAUDALES Utilizando la media obtenida a partir de los datos de la estación pluviométrica de Coristanco se procede al cálculo de los caudales, se van a utilizar diferentes métodos porque se obtienen de una forma empírica. Se calculan para los períodos de retorno de 100 años y 500 años. Como se ha dicho anteriormente los caudales se calculan de forma empírica, debido a esto se hace una comparación entre resultados y se coge la media de dichos caudales, aunque unos sean más conservadores que otros. Los métodos que se han utilizado para este cálculo son: El método de Santi, Racional, Gete-Oncins y Témez que se explican a continuación.. S= área cuenca estudiada T=período de retorno. Donde el área de estudio es de 118.46 Km² y T es el período de retorno de 100 años y 500 años, los resultados son los siguientes:. T= 100 años 391.82 m³/s. T= 500 años 513.54m³/s. 3.3. Método de Témez La formulación que emplea este método es la siguiente:. 3.1. Método de Santi El método de Santi viene definido por las siguientes fórmulas para los períodos de retorno de 100 años y 500 años respectivamente:. 0.75 Q= 0.03 ⋅ PT ⋅ S(Km2) ⋅ log10 T. S= área cuenca estudiada PT= máxima precipitación diaria asociada a un período de retorno T T= período de retorno. 0.5 (Km2). Q (m3/s) = 35 ⋅ S. T = 100 años. 0.5 Q (m3/s) = 50 ⋅ S(Km2). T = 500 años. Q = caudal para el período de retorno S= área de la superficie. Donde PT se calcula con la siguiente fórmula: P0= media de la máxima. Para realizar el cálculo se necesita el área de la superficie estudiada que se obtiene a partir de la red de aforos de Aguas de Galicia siendo esta de 118.46 Km². KT= factor de amplificación. KT como se mencionó anteriormente es un factor de amplificación que se obtienen de la siguiente tabla para los períodos de retorno de 100 años y 500 años:. Por tanto sustituyendo en la fórmula los resultados son:. T= 100 años. T= 500 años. 380.93 m³/s. 542.2m³/s. 3.2. Método de Gete-Oncins La formulación utilizada para este método es la siguiente:. ANDREA ARIAS CISTERNA. S es el área de la cuenca que es de 118.46 Km2 P0 es la media de la máxima precipitación diaria anual siendo esta de 64.475 mm/ h Los resultados son los que se muestran a continuación:. T= 100 años 304.06 m³/s. T=500 años 530.68m³/s 4.

(21) Medidas para el control y prevención de las inundaciones en Carballo. 3.4. Método racional. Donde L es la longitud el cauce 17 km e i es la pendiente que es de 0.0201 con esto se obtiene un tiempo de concentración de 5.43 horas. Con el Tc se puede obtener la intensidad de precipitación:. Se calcula de la siguiente forma:. c ⋅ I ⋅S Qp = 3.6. Anejo: Cálculo de Caudales. C= coeficiente de escorrentía S= área de la cuenca estudiada I = intensidad de precipitación en Tc. Los datos utilizados se explican a continuación: S es superficie del área estudiada que es de 118.46 Km2 El coeficiente de escorrentía se calcula de la siguiente manera:. It/Id para el caso que nos ocupa su valor es de 8 entrando en la fórmula para el obtenemos la intensidad para los periodos de retorno de 100 años y 500 años que en este caso son de 17.84 mm/h y 23.08 mm/h respectivamente. Sustituyendo todos estos datos en la fórmula de método racional se obtiene:. T=100 años 313.47 m³/s. T=500 años 405.5 m³/s. 4. CONCLUSIÓN Como se ve los caudales están entre los mismos rangos, el método racional es el más preciso pero así mismo también el más conservador y se utiliza para pequeñas cuencas. Por tanto, se hace una media entre los distintos resultados y se obtiene los que se van a utilizar para el cálculo del estudio de inundabilidad, todo lo mostrado anteriormente se resume en la siguiente tabla:. Utilizando estos datos obtenemos los valores de K1, K2 y K3 mostrándose en la siguiente tabla:. K1 K2 K3 C. 1.78 1.5 0.8 0.534. Santi Gete-Oncins Témez Racional Media. T=100 años 380.93 m³/s 391.83 m³/s 304.06 m³/s 313.47 m³/s 350 m³/s. T=500 años 542.2 m³/s 513.54 m³/s 530.68 m³/s 405.5 m³/s 470 m³/s. Para el cálculo de la intensidad se necesita calcular el tiempo de concentración de Témez que responde a la siguiente fórmula:. ANDREA ARIAS CISTERNA. 5.

(22) Medidas para la prevención y control de las inundaciones en Carballo. Anejo: Estudio Previo. ANEJO Nº 3 ESTUDIO PREVIO. ANDREA ARIAS CISTERNA. 1.

(23) Medidas para la prevención y control de las inundaciones en Carballo. Anejo: Estudio Previo. ÍNDICE DEL DOCUMENTO 1. 2. 3. 4. 5. 6. 7.. ANDREA ARIAS CISTERNA. OBJETO DEL PROYECTO…………………………………………………………………………………………3 INTRODUCCIÓN…………………………………………………………………………………………………….3 ESTUDIO DE INUNDABILIDAD………………………………………………………………………………..3 DATOS DE PARTIDA……………………………………………………………………………………………….4 RESULTADOS…………………………………………………………………………………………………………4 CONCLUSIONES……………………………………………………………………………………………………..6 COMPARATIVA DE RESULTADOS……………………………………………………………………………6. 2.

(24) Medidas para la prevención y control de las inundaciones en Carballo. 1. OBJETO DEL PROYECTO Se redacta el presente anejo con la finalidad de definir y valorar las obras que se van a realizar en el municipio de Carballo, y que se llevarán a cabo en este Proyecto. 2. INTRODUCCIÓN Carballo es un municipio de la comarca de Bergantiños, (Galicia, España). Limita al sur con el Val do Dubra, que separa las dos formaciones montañosas. Al oeste limita con los concellos de Coristanco, Ponteceso y Malpica de Bergantiños, al norte limita con el Océano Atlántico, mientras que al este limita con los concellos de Laracha y Cerceda. El municipio de Carballo tiene un área de 187 Km2, siendo uno de los municipios de mayor tamaño de la provincia de Coruña. Abarca las parroquias de Almunde, Ardaña, Artes, Verdillo, Bértoa, Cances, Carballo, Entrecruces, Goyanes, Lema, Noicela, Oza, Razo, Rebordelos, Rus, Sísamo, Sofán y Vilela.. Anejo: Estudio Previo. Estos módulos trabajan sobre una malla no estructurada de volúmenes finitos, descompuesta en elementos triangulares o cuadrangulares (polígonos), estos elementos se denominan volúmenes de control o finitos. Cada volumen tiene una superficie formada por los lados del polígono, y este viene definido por sus vértices. La distribución de los vértices puede ser irregular y formar una malla no estructurada, o regular y formar una malla estructurada. En un análisis en dos dimensiones los volúmenes forman áreas siendo sus superficies curvas cerradas. La solución obtenida por MEF (Método de elementos finitos) es sólo aproximada, coincidiendo con la solución exacta sólo en un número finito de puntos llamados nodos. En el resto de puntos que no son nodos, la solución aproximada se obtiene interpolando a partir de los resultados obtenidos para los nodos, lo cual hace que la solución sea sólo aproximada debido a ese último paso. En el módulo hidrodinámico, que constituye la base de Iber, se resuelven las ecuaciones de aguas someras bidimensionales promediadas en profundidad (ecuaciones de St. Venant 2D), que se muestran a continuación:. Consta de una población de 31.366 habitantes, siendo la densidad de población de 168.55 hab/ km2. Su núcleo urbano consta de 16. 140 habitantes, y está atravesado por el río Anllóns que es objeto del presente estudio. El río Anllóns atraviesa Carballo de Este a Oeste y constituye un importante ecosistema fluvial en el que se pueden encontrar truchas y en menor medida salmones y reos. A lo largo de su recorrido se pueden observar numerosos árboles autóctonos y especias vegetales propias de las zonas fluviales. La mano del hombre dejó a la orilla del Anllóns una gran cantidad de edificaciones, lo que provoca fuertes inundaciones cuando llegan las lluvias. Estas inundaciones van a ser el objeto del presente proyecto, donde se intentarán tomar medidas y desarrollar una alternativa para evitar el riesgo que suponen estas inundaciones para la población y minimizar su daño. 3. ESTUDIO DE INUNDABILIDAD Para la realización del proyecto, y como cálculo previo se ha modelizado el tramo del río Anllóns a su paso por Carballo, para así poder ver cómo evoluciona la avenida para los períodos de retorno de 100 años y 500 años. Para proceder a su modelización se ha utilizado el programa Iber, el cual, es un modelo numérico de simulación de flujo turbulento en lámina libre en régimen no permanente. Su resolución está basada en el método numérico de elementos finitos. Iber consta de tres módulos principales de cálculo: •. Hidrodinámico. •. Turbulento. •. Transporte de Sedimentos. ANDREA ARIAS CISTERNA. Siendo: h: calado Ux, Uy: velocidades horizontales promediadas en profundidad g: aceleración de la gravedad Zs: es la elevación de la lámina libre τs: fricción en la superficie libre debida al rozamiento producido por el viento τb : fricción debido al rozamiento del fondo ρ: densidad del agua Ω: es la velocidad angular de rotación de la tierra λ: es la latitud del punto considerado 𝜏𝜏xxe, 𝜏𝜏xye, 𝜏𝜏yye: tensiones tangenciales efectivas horizontales Ms, Mx, My: fuente/sumidero de masa y de momento, mediante los cuales se realiza la modelización de precipitación, infiltración y sumideros.. 3.

(25) Medidas para la prevención y control de las inundaciones en Carballo. Anejo: Estudio Previo. 5. RESULTADOS. 4. DATOS DE PARTIDA La superficie del estudio abarcada de inundabilidad se muestra a continuación:. Los resultados que se muestran son las velocidades, los calados que se alcanzan, así como la zona de flujo preferente. La zona de flujo preferente es definida por el Real Decreto 9/2008 por el que se modifica el Reglamento del Dominio Público Hidráulico, como: Aquella zona constituida por la unión de la zona o zonas donde se concentra preferentemente el flujo durante las avenidas, o vía de intenso desagüe, y de la zona donde, para la avenida de 100 años de periodo de retorno, se puedan producir graves daños sobre las personas y los bienes, quedando delimitado su límite exterior mediante la envolvente de ambas zonas. A los efectos de la aplicación de la definición anterior, se considerará que pueden producirse graves daños sobre las personas y los bienes cuando las condiciones hidráulicas durante la avenida satisfagan uno o más de los siguientes criterios: a) Que el calado sea superior a 1 m b) Que la velocidad sea superior a 1 m/s c) Que el producto de ambas variables sea superior a 0,5 m2/ s Por tanto, se obtiene lo siguiente: Mapa de velocidades para T=100 años. Ortofoto de la zona estudiada. Como datos de partida se va a trabajar con los caudales de 100 años y 500 años que son de 350 m3/s y 470 m3/s, como datos de salida se supone un nivel dado de 102.5 m, que es la cota a la cual se encuentra el terreno en el que se fija la salida. Otro dato de partida que se debe utilizar son los Manning correspondientes a las diferentes partes del terreno de la zona abarcada, los datos utilizados se muestran a continuación: Vegetación Urbana Cultivos Suelo Industrial Suelo Residencial Canal Revestido Cauce Natural. Una vez que se tienen los datos de partida se fija la malla, cuyo procedimiento y cómo funciona se explicó anteriormente y se modeliza el terreno para los caudales y condiciones mencionadas.. ANDREA ARIAS CISTERNA. 4.

(26) Medidas para la prevención y control de las inundaciones en Carballo. Anejo: Estudio Previo. Mapa de velocidades para T=500 años Mapa de calados para T=100 años. Mapa de calados para T=500 años Mapa Zona de flujo preferente para T=100 años. ANDREA ARIAS CISTERNA. 5.

(27) Medidas para la prevención y control de las inundaciones en Carballo. Mapa Zona de flujo preferente para T=500 años. Anejo: Estudio Previo.  Otro aspecto que merece especial importancia, es la zona de flujo preferente, ya que prácticamente todo el casco urbano de Carballo está caracterizado como zona peligrosa según el Real Decreto 9/ 2008. Por tanto, surge la necesidad de realizar un proyecto conforme se puedan minimizar los daños ocasionados por las avenidas, y sobre todo reducir el riesgo potencial de inundación que sufre Carballo. 7. COMPARATIVA DE RESULTADOS El análisis llevado a cabo en el municipio de Carballo, realmente no haría falta, ya que la Xunta de Galicia, se encargó de elaborar las zonas inundables para períodos de retorno de 100 años y 500 años, así como la zona de flujo preferente. Se realizó de todas maneras dicho estudio porque va a servir de base para el presente proyecto. Además podemos hacer una comparativa de dichos resultados. Los mapas obtenidos por la Xunta de Galicia se muestran a continuación: Mapa de lámina de agua para T=100 años. 6. CONCLUSIONES Las conclusiones que se pueden sacar del análisis de datos del apartado anterior son:  Destacar la construcción excesiva de las llanuras del río Anllóns, lo que implica que cuando se producen avenidas no es capaz de evacuar los caudales. Para evitar estos problemas de desagüe, se han realizado obras de encauzamiento, que como se observa son insuficientes ya que tanto para el período de retorno de 100 años como el de 500 años sigue inundándose en casco urbano de Carballo.  A parte hay que destacar los estrechamientos que generan las edificaciones en el cauce como por ejemplo:. Estrechamiento del Río Anllóns en el casco de Carballo. ANDREA ARIAS CISTERNA. 6.

(28) Medidas para la prevención y control de las inundaciones en Carballo. Mapa lámina de agua para T=500 años. Mapa zona de flujo preferente para T=100 años. ANDREA ARIAS CISTERNA. Anejo: Estudio Previo. Mapa zona de flujo preferente para T=500 años. Como se puede observar si comparamos mapas son prácticamente iguales, la principal diferencia, es que en el estudio llevado acabo se coge más terreno aguas arriba, para intentar plantear soluciones aguas arriba y se coge menos aguas abajo, al contrario que los mapas que se presentan en la Xunta de Galicia.. 7.

(29) Medidas para la prevención y el control de las inundaciones en Carballo. Anejo: Situación Actual y Estudio de Alternativas. ANEJO Nº 4 SITUACIÓN ACTUAL Y ESTUDIO DE ALTERNATIVAS. ANDREA ARIAS CISTERNA. 1.

(30) Medidas para la prevención y el control de las inundaciones en Carballo. Anejo: Situación Actual y Estudio de Alternativas. ÍNDICE DEL DOCUMENTO 1. 2. 3. 4.. ANTECEDENTES……………………………………………………………………………………………..3 SITUACIÓN ACTUAL……………………………………………………………………………………….3 JUSTIFICACIÓN DEL PROYECTO Y NECESIDADES A SATISFACER………………………3 FACTORES A CONSIDERAR EN LAS ALTERNATIVAS………………………………………….3 4.1. Coste……………………………………………………………………………………………………….3 4.2. Valoración Ambiental………………………………………………………………………………3 4.3. Funcionalidad, seguridad y afecciones…………………………………………………….3 5. ALTERNATIVAS.……………………………………………………………………………………………..4 5.1. Alternativa1…………………………………………………………………………………………….4 5.1.1. Descripción…………………………………………………………………………………4 5.1.2. Costes de Construcción……………………………………………………………….5 5.1.3. Valoración Ambiental………………………………………………………………….5 5.1.4. Funcionalidad y seguridad…………………………………………………………..5 5.1.5. Afecciones…………………………………………………………………………………..5 5.2. Alternativa2…………………………………………………………………………………………….5 5.2.1. Descripción…………………………………………………………………………………6 5.2.2. Costes de Construcción……………………………………………………………….6 5.2.3. Valoración Ambiental………………………………………………………………….6 5.2.4. Funcionalidad y seguridad…………………………………………………………..6 5.2.5. Afecciones…………………………………………………………………………………..7 5.3. Alternativa3……………………………………………………………………………………………..7 5.3.1. Descripción………………………………………………………………………………….7 5.3.2. Costes de Construcción……………………………………………………………….8 5.3.3. Valoración Ambiental………………………………………………………………….8 5.3.4. Funcionalidad y seguridad…………………………………………………………..8 5.3.5. Afecciones…………………………………………………………………………………..8 6. CONCLUSIONES………………………………………………………………………………………………8. ANDREA ARIAS CISTERNA. 2.

(31) Medidas para la prevención y el control de las inundaciones en Carballo. Anejo: Situación Actual y Estudio de Alternativas. 1. ANTECEDENTES Carballo es un municipio situado en la provincia de Coruña. Su núcleo urbano creció en torno al río Anllóns, que atraviesa a este municipio en su totalidad. Como ya se dijo en el estudio previo, las casas están muy próximas al río produciendo, incluso, importantes estrechamientos en algunas zonas del casco por donde transcurre el río. Al estar las llanuras de inundación ocupadas por las viviendas se producen importantes inundaciones afectando a gran parte de las viviendas y a la población. En el estudio previo ya se mostró la parte de la población afectada y la Xunta de Galicia calcula que son alrededor de unas 2.200 viviendas y más de mil parcelas. La actuación que se plantea en este proyecto es minimizar el riesgo de la población ante las inundaciones, reduciendo tanto el número de casas afectadas como las parcelas. 2. SITUACIÓN ACTUAL. 3. JUSTIFICACIÓN DEL PROYECTO Y NECESIDADES A SATISFACER Con la realización de este proyecto, se consigue minimizar el riesgo de inundación en la zona del municipio de Carballo. Lo que repercute en que cuando se produzca una avenida, pueda tener un riesgo muy bajo para la población y reducir al máximo las viviendas y terrenos afectados. Además de la creación de un espacio donde las personas puedan pasar su tiempo de ocio. Se busca el mínimo impacto ambiental y no se pretende en ningún momento afectar de manera drástica ni al cauce ni a la fauna y flora de dicho tramo.. 4. FACTORES A CONSIDERAR EN LAS DISTINTAS ALTERNATIVAS Para el estudio homogéneo de las diferentes alternativas se han tenido en cuenta los siguientes criterios:. Como ya se vio en el estudio previo, para una avenida que 500 años, la zona de flujo preferente que se producía era la siguiente:. 4.1. Coste El coste del proyecto es fundamentalmente el de construcción, donde se han tenido en cuenta los elementos que intervienen o bien directa o indirectamente en la determinación del coste de construcción. 4.2. Valoración Ambiental Como se trata del cauce natural de un río, es importante tener en cuenta este criterio en el desarrollo de las obras, se minimizará al máximo dicho impacto para no afectar a dicho cauce. Además se tendrá en cuenta el grado de afección a:  Dirección Xeral da Natureza: Por la afección a la Red Natura 2000  Dirección Xeral de Protección do Patrimonio Cultural: Por la afección a elementos protegidos del patrimonio cultural. Zona flujo preferente para T=500 años. Por tanto, la actuación que se va a hacer en este proyecto, es reducir esta zona de flujo preferente para minimizar los daños en las viviendas y a la población. Las obras se realizarán en las zonas que menos afecten al caudal del río, a la fauna y la flora. Por eso se procederá a un estudio de alternativas teniendo en cuenta diferentes criterios que se expondrán a continuación.. ANDREA ARIAS CISTERNA.  Aguas de Galicia 4.3. Funcionalidad, seguridad y afecciones En la funcionalidad, el factor predominante es el uso que le puede dar la población a este proyecto, ya que aparte de minimizar el riesgo de inundación se busca la creación de un espacio donde puedan pasar tiempo con la familia o simplemente relajarse. En cuanto a las afecciones se tendrán en cuenta valoraciones de expropiaciones, de servicios afectados como líneas eléctricas, redes de saneamiento o abastecimiento entre otras.. 3.

(32) Medidas para la prevención y el control de las inundaciones en Carballo. A continuación se desarrollarán las tres alternativas.. Anejo: Situación Actual y Estudio de Alternativas. Todo esto se lleva al Iber, que es el programa que se ha venido utilizando ya en el estudio previo y se explicó su funcionamiento. Como ya se dijo, el objetivo es reducir la peligrosidad para una avenida de un período de retorno de 500 años. Con las modificaciones mencionadas se hace una comparativa con el estudio previo y se tiene lo siguiente:. 5. ALTERNATIVAS 5.1. Alternativa 1. En cuando a la reducción de la zona de flujo preferente los resultados obtenidos son:. 5.1.1. Descripción La primera alternativa que se presenta en este proyecto es la siguiente: El río Anllóns se caracteriza por un tramo muy meandriforme, lo que implica que se produzcan velocidades bajas, haciendo que a su vez que produzca una ralentización del caudal, esto hace que se produzcan inundaciones, ya que la capacidad hidráulica de desagüe no es suficiente. Por tanto, la primera solución se centra en lo siguiente: En el tramo aguas abajo, a su salida del casco urbano, el río Anllóns presenta el siguiente meandro:. Zona flujo preferente cauce alternativo T=500 años. Si se compara con lo obtenido en el estudio previo la diferencia no es mucha, ya que no se consigue reducir la zona de flujo preferente, sólo se consigue reducir en el tramo del meandro:. Meandro aguas abajo del río Anllóns. Lo que se propone hacer es un cauce alternativo al meandro, o también un denominado corte del meandro, es decir: Como vemos se construye un canal rectilíneo para en caso de inundación no se produzcan ralentizaciones de velocidad importantes y el agua pueda fluir rápidamente para intentar que las condiciones hidráulicas mejoren en el río. Así se tendrían dos maneras de desaguar la avenida.. ANDREA ARIAS CISTERNA. Zona flujo preferente sin cauce alternativo T=500 años. Como se puede observar aguas abajo del meandro se reduciría la zona de flujo preferente pero aun así el riesgo es elevado para la población y además el casco urbano que es lo que más interesa en este caso se seguiría inundando. Todo esto se ha tenido en cuenta a la hora de valorar la alternativa.. 4.
