K. S c h u l t e n G m b H & C o. K G

Texto completo

(1)

K . S ch u l t e n

G m b H & C o . K G

280 / 550

Equipos de

(2)

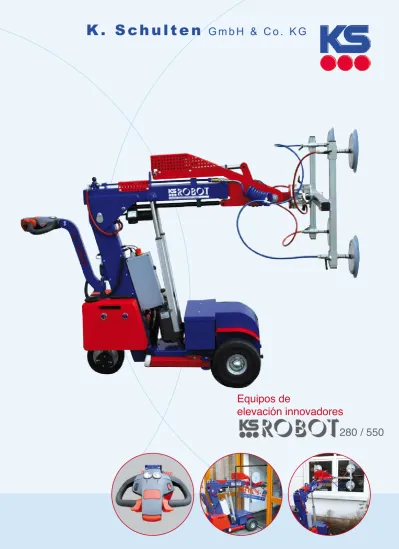

El robot KS 280/550 funciona con un motor

electrico y control remoto. La cabeza de los robots KS 280/550 se puede girar en todas direcciones y también telescopa 500 mm hacia adelante. El sistema de vacío funciona con una batería y al levantar la cabeza se inclina 60 ° y gira 180 °, y 100 mm de desplazamiento lateral.

Telescópico, inclinación, elevación y el ajuste lateral está totalmente motorizados. Es muy fácil pasar por puertas con el robot KS280/550, por la capacidad de inclinación de 90º hacia los lados.

Control

• El cargador de batería integrado le permite

car-gar en obra (con sistema de funcionamiento de emergencia).

• Con arranque inteligente suave.

• Protección de sobrecarga. En caso de

sobre-carga, limita las funciones de extensión pero permite descargar.

• Control de vacío, cada ciclo de la ventosa se

controla y tiene su propio avisador.

• Control remoto, opcional mando distancia

Trabajo sin esfuerzo -

KS Robot 280 / 550

(3)

2

4

5

1

2

3

6

1

3

7

Ruedas

• Perfil para superficies mojadas o resbaladizas. (1)

• Diseño robusto, de caucho macizo con

una amplia banda de rodadura (2)

• opcional ruedas de baja abrasión para

suelos sensibles(3)

• buen rendimiento incluso en pendiente

Multi-función de dirección con el IQ

• Fácil de usar

• Indicador de vacío (1), cargador de batería (2) y

luces (3) se encuentran en el módulo de control

• Interruptor de rápido y lento de conducción (4)

• Indicador de dirección (5) delante y atrás

(puesta en marcha muy sensible)

• Cambio de dirección (6) (contacto abdominal,

muy sensible)

• (7) Clacxon

• Robusto diseño de la unidad de dirección.

• Posibilidad de movimiento con una sola mano

Seguridad

• Estabilizador de apoyos laterales para

aumentar la estabilidad y seguridad para todos los modelos KS Robot 280 / 550 / 700

(4)

Circuito de vacío de doble sistema

• El sistema de doble circuito cumple la directiva

de seguridad según la norma DIN EN 13155

• Dos bombas de vacío, independientes.

• Las baterías son de alto rendimiento, no usan

tecnología de baterías de arranque.

KS Robot 280

(5)

Cilindros elevación

• Capacidad 10 000 N por cilindro

• El control del conjunto sincronizado

con y sin carga.

Ventosa

• El KS Robot 280 cuenta con cuatro ventosas

con un diámetro de 250 Ø mm, y el KS Robot 550 tiene cuatro ventosas de Ø 360 mm y dos ventosas de Ø 250 mm

• Ventosas para diversas aplicaciones, materiales

y diseños. Nos ajustamos a sus necesidades por pedido.

• Si lo desea, también le ofrecemos unidades de ventosas para las ventanas de auto-limpieza

(6)

Nueva versión

• Gancho de grúa

(El uso múltiple es posible en el KS Robot 280/550)

• Cadena extrafuerte para el

giro seguro de los elementos.

• La orquilla transforma

al el KS Robot 280 / 550 en un equipo multi talento

• Con el acople para carretillas el KS Robot 280 se puede usar también en altura.

Opcionales

Especificaciones técnicas

máx. capacidad de elevación de carga 280 kg

máx. altura de trabajo vertical / horizontal de 2457 mm / ca. 2893 mm máx. descargada antes de las ruedas de 1100 mm

Peso neto / Peso total 292 kg / 505 kg Acristalamientos elevados si

Longitud total 1200 mm Ancho total 620 mm Altura total 1300 mm Pista de ajuste + / - 50mm Tiempo de funcionamiento / capacidad

de carga de 8 horas / día Batería 2x 12 V = 24 V Sistema 2 circuitos de vacio

automáticos sistema con 2 bombas

KS Robot 280

Especificaciones técnicas

máx. capacidad de elevación de carga 550 kg

máx. altura de trabajo vertical / horizontal de 2250 mm / ca. 2500 mm máx. descargada antes de las ruedas de 800 mm

Peso neto / Peso total 375 kg / 620 kg Acristalamientos elevados a petición Longitud total 1600 mm Ancho total 780 mm Altura total 1400 mm Pista de ajuste + / - 50mm Tiempo de funcionamiento / capacidad

de carga de 8 horas / día Batería 2x 12 V = 24 V

(7)

KS Robot 500-L

• Elevación y descenso hidráulico,

todas las funciones eléctricas

Equipamientos a medida

KS Robot 550

KS Robot 700-H

• Todas las funciones hidráulicas,

propulsión eléctrica.

KS Robot

Lift

250

• Robot flexible y ágil de 250 kg para alturas de 4,5 m o 7,5 m

(8)

Máquina

de cierre

para PVC o

persianas de

aluminio

Automati-

zación

Logística para

la construcción

equipos de

elevación

Dobladoras para

perfiles de PVC

Taladradoras

automáticas

Montacargas

Equipos de ensayo

y comprobación

para ventanas,

persianas,

portones,

fachadas

A partir de febrero 201

1. Modificaciones técnicas reservadas.

Todos los derechos recae a

K. Schulten GmbH & Co. KG · Industriestr

. 3-7 · D-48488 Emsbüren www . ksschulten.com · info@ksschulten.com

M

á

s

d

e

35

a

ño

s

i

nn

o

va

n d

o

.

Tecnología

para persianas

Elevadores

para cristal

Automatización

del atornillado

Tornillos y máquinas

de atornillado

(Sistema Täubert)

Máquinas

especiales

Mecanizado

alimentario

Tecnología

de inyección
