Alumed 40

(1)

Alu

m

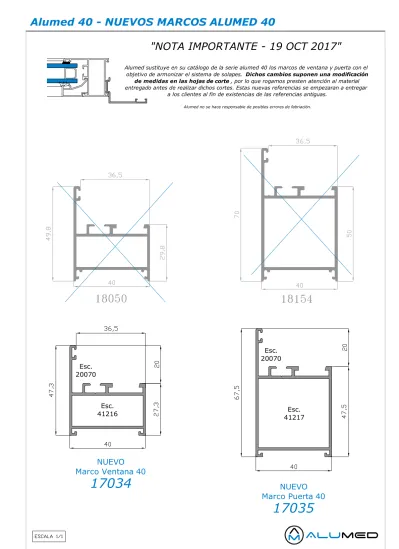

Alumed 40 - NUEVOS MARCOS ALUMED 40

a

_mED

NUEVO

Marco Ventana 40

17034

NUEVO

Marco Puerta 40

17035

Esc.

41216

₄₁₂₁₇

Esc.

20070

Esc.

20070

"NOTA IMPORTANTE - 19 OCT 2017"

Alumed sustituye en su catálogo de la serie alumed 40 los marcos de ventana y puerta con el

objetivo de armonizar el sistema de solapes.

Dichos cambios suponen una modificación

de medidas en las hojas de corte

, por lo que rogamos presten atención al material

entregado antes de realizar dichos cortes. Estas nuevas referencias se empezaran a entregar

a los clientes al fin de existencias de las referencias antiguas.

(2)

ALTO

ANCHO

CÓDIGO

DESCRIPCIÓN

CORTES

GRADOS

FÓRMULA

18050

Todas 40/45

2 45º

H*

4 45º

H-47.6 mm*

Marcos verticales

Hojas verticales

CÓDIGO

DESCRIPCIÓN

CORTES

GRADOS

FÓRMULA

18050

Todas 40/45

2 45º

L*

4 45º

L-52.1/2 mm*

Marcos horizontales

Hojas horizontales

H

L

18096

Inversor

1 90º

H-111.2 mm*

18050

Y

18910

ALTO

ANCHO

CÓDIGO

DESCRIPCIÓN

CORTES

GRADOS

FÓRMULA

18154

Todas 40/45

2 45º

H*

4 45º

H-88 mm*

Marcos verticales

Hojas verticales

CÓDIGO

DESCRIPCIÓN

CORTES

GRADOS

FÓRMULA

18154

Todas 40/45

2 45º

L*

4 45º

L-92.5/2 mm*

Marcos horizontales

Hojas horizontales

18096

Inversor

1 90º

H-151.6 mm*

18154

Alu

Alumed 40 - Hoja de Corte Marcos viejos.

(3)

Serie Abisagrada

· Abatible de cámara europea.

· Marcos de 40 mm.

· Posibilidad de apertura exterior.

· Nudo central reducido.

· Variedad de perfiles para ventanas, balconeras y puertas.

· Capacidad de acristalamiento de hasta 33 mm.

· Juntas de EPDM y ángulos vulcanizados.

· Escuadras en extrusión de aluminio.

· Escuadras de alineación en acero inox.

· Drenaje en la hoja oculto.

· Compatibilidad con otras series de Alumed.

· Variedad de soluciones en obra.

· Perfileria de aluminio aleación 6063-T5

Permeabilidad al Aire

CLASE 3

CLASE 4A

CLASE C1

3.89 UH

30 (-1 -5)

Estanqueidad al agua Resistencia al viento Transmitancia Térmica Aislamiento Acústico Practicable * Datos ensayados en modelo ventana de dos hojas de 1800x2200 mm.

* Vidrio utilizado 4/8/4.

Oscilobatiente Fijo Practicable

Aper. Ext. Basculante Oscilobatiente 2 Hojas

www.alumed.es - www.alumedsistemas.com

AlumED

a

m

aluminium systems

CLASIFICACIÓN SEGÚN ENSAYOS Y CÁLCULOS

OPCIONES DE APERTURA

30-10-17

Sección Horizontal

Sección Vertical

Permeabilidad al Aire

CLASE 4

CLASE 9A

CLASE C5

4.30 UH

32 (-1 -5)

Estanqueidad al agua Resistencia al viento Transmitancia Térmica Aislamiento Acústico

* Datos ensayados en modelo ventana de dos hojas de 1200x1200 mm. * Vidrio utilizado 4/8/4.

(4)

Alumed 40 - Relación de Perfiles.

Alu

a

_mED

Marco Ventana 40 Solape

11489

Marco Ventana 40

18241

Hoja Ventana 40

18053

Hoja VentanaApert. EXt 40

18151

Hoja puerta 40

18155

Hoja puerta Aper. Ext 40

18156

Pilastra puerta 40

12248

Pilastra ventana 40

11485

Inversor 40

18096

Tapa 105 Tocho 41618 Tocho 43618 Pilastra puerta 40

11557

Marco Ventana 40

17034

Marco Puerta 40

17035

Esc. 41216 Esc. 41216 Esc. 41216 Esc. 41217 Esc. 41216 Esc. ₄₁₂₁₆Esc. 41217 Esc. 41217 Esc. 20070 Esc. 20070 Esc. 20070 Esc. 5045 Esc. 5045 Esc. 5045 Esc. 5045

(5)

Alu

m

Alumed 40 - Relación de Perfiles.

a

_mED

Esc. 24033 Solape 25 mm

5562

Solape 40 mm

5563

Solape 60 mm

5678

Solape 80 mm

5564

Solape Guia 25 mm

15231

Solape Guia 40 mm

17982

Pletina Falleba Aluminio

14261

Vierte aguas

14291

Zocalo Marco 40

18443

Perfil Bajos

11325

Perfil Doble Acción 40

12283

Redondo de 40 mm

53510

Esquinero graduable 40

18274

Esquinero 90ª 40

12887

Esquinero abatible/corredera

14100

Unión Marcos 40

11154

Unión Marcos 40-60

2885

Unión Marcos 40-70

12217

(6)

Escuadra Reg. Inglete (Marcos)

20070

Escuadra Alineación (Marco-hoja)

5042

Escuadra Ventana (Marco-hoja)

41216

Escuadra Puerta (Marco-hoja)

41217

Union pilastra vta.

(11485)

41618

Union pilastra Pta.

(12248)

43618

Escuadra alineación hoja

5045

Escuadra Alinear Solape

24033

_{Junta labio EPDM}

82115

Goma burbuja Guiada

4041

Goma aleta marco

240 Alumed 40 - Relación de Accesorios.

Alu

a

_mED

Bisagra C.E.

93620

Kit Oscilo Batiente 1 hoja con Cremona

200009

Kit Pasador 2 hoja Oscilo - Palanca

200709

Juego Bisagras 2 hoja Oscilo

200609

Cremona Sirius C.E.

93440

Kit 1 hoja C.E.

93473

Kit 2 hojas C.E.

₉₃₄₇₅

Compas oscilo

Ancho 570 min - 1200 max Alto 700 min - 2400 max

200109

Punto de Cierre Suplementario

60251

Golpete

94309

Compas Lilmitador

92014

Bisagra C.E. 3 Hoja

91123

Bisagra C.E. 4 Hoja - Jirafa

91124

Cierre Presión

9560

PRACTICABLE

Kit Pasador 2 hoja Oscilo Palanca Estensible

200719

Ángulo de Reenvio

200509

Compas oscilo

200219

Compas oscilo

200209

Cremona Sirius Con llave

211602

Cerradura resbalón 1 punto + bombin

44620

Juego Manilla Polaris Kit de seguridad

95182

OSCILOBATIENTE PUERTA Bisagra Regulable

91125

Junta Central Alumed 40

5330

Esquina Junta Central Alumed 40

1522

Deflector hueco 20

41207

Juego Taco Inveror alumed 40 (18096)

105

Pletina Falleba Poliamida C.E.

60250

Cremona Apert. Ext.

6720

Kit conexión Apert. Ext.

(7)

Alu

m

Alumed 40 - Secciones y Cortes.

a

_mED

A

H

S1 S2 S4 S3 DESCRIPCION REF UNI ACCESORIOS BÁSICOS (VENTANA 1 HOJA) 41216 Escuadra Ventana 8

20070 Esc. Reg. Inglete 4

1522 Angulo Junta Cen 4

5330 Junta Central ---4041 Junta Burbuja ---94309 Golpete 1 93620 Bisagra C.E. 2 92014 Compas limitador 2 OPCIÓN BASCULANTE 41207 Deflector 2 POSICIÓN Ventana de 1 hoja

DESCRIPCIÓN REF FÓRMULA CORTE

Vertical Hoja Ventana Horizontal

Hor/Vert Marco Ventana 17034 A , H

HOJA DE CORTES 18053 2+2 2 Hoja Ventana 18053 2 H - 42.5 mm

AVISO: Las medidas y cantidades de esta página son orientativas. ALUMED no se hace responsable de posibles errores que se produzcan al utilizar estos datos.

H - 42.5 mm

INT.

EXT.

Sección horizontal 1 hoja

S2

S1

EXT.

INT.

S4

S3

ALUMED 40 - MARCO Y HOJA VENTANA.

ALUMED 40 - MARCO Y HOJA VENTANA, INVERSOR.

5045 Esc. Alineación hoja 4

EXT.

INT.

S5

S4

A

H

S1 S2 S3 S5 S4 DESCRIPCION REF UNI ACCESORIOS BÁSICOS (VENTANA 2 HOJAS) 200009 Kit oscilo 1

200709 Kit compas 2 hoja 1

Ver Compas 1

OPCIÓN OSCILO

41216 Escuadra Ventana 12

20070 Esc. Reg. Inglete 4

1522 Angulo Junta Cen 4

5330 Junta Central

---4041 Junta Burbuja

---41207 Deflector 2

5045 Esc. Alineación hoja 8

INT.

EXT.

Sección horizontal 2 hojas

S1

S2

S3

POSICIÓN Ventana de 2 hojas

DESCRIPCIÓN REF FÓRMULA CORTE

Vertical Hoja Ventana Horizontal

Vertical Inversor

Hor/Vert Marco Ventana 17034 A , H

HOJA DE CORTES H - 106 mm 18053 18096 2+2 4 1 Hoja Ventana 18053 4 H - 42.5 mm (A - 47 mm) / 2

Sección Vertical

(8)

Alumed 40 - Secciones y Cortes.

Alu

a

_mED

ALUMED 40 - MARCO Y HOJA PUERTA.

A

H

S4 S3 S2 S1

INT.

EXT.

Sección horizontal 1 hoja

S2

S1

EXT.

INT.

S4

S3

OMEGA EVO - MARCO PUERTA Y HOJA PUERTA, INVERSOR.

A

H

S1 S2 S4 S3

EXT.

INT.

S4

S3

S1

S2

INT.

EXT.

POSICIÓN Ventana de 1 hoja

DESCRIPCIÓN REF FÓRMULA CORTE Vertical Hoja Puerta

Horizontal

Hor/Vert Marco Puerta 17035 A , H HOJA DE CORTES 18155 2+2 2 Hoja Puerta 18155 2 H - 83 mm

H - 83 mm

POSICIÓN Ventana de 2 hojas

DESCRIPCIÓN REF FÓRMULA CORTE Vertical Hoja Puerta

Horizontal

Vertical Inversor

Hor/Vert Marco Puerta 17035 A , H HOJA DE CORTES H - 146.5 mm 18053 18096 2+2 4 1 Hoja Puerta 18053 4 H - 83 mm (A - 87.5 mm) / 2 AVISO: Las medidas y cantidades de esta página son orientativas. ALUMED no se hace responsable de

posibles errores que se produzcan al utilizar estos datos. Sección Vertical Sección Vertical DESCRIPCION REF UNI ACCESORIOS BÁSICOS (VENTANA 2 HOJAS)

93473 kit 1 hojas C.E. 1 93620 Bisagra C.E. 4 93440 Cremona 1

OPCIÓN ABATIBLE 41217 Escuadra Puerta 8 20070 Esc. Reg. Inglete 4 1522 Angulo Junta Cen 4 5330 Junta Central ---4041 Junta Burbuja ---41207 Deflector 2 5045 Esc. Alineación hoja 4

DESCRIPCION REF UNI

ACCESORIOS BÁSICOS (VENTANA 2 HOJAS)

93475 kit 2 hojas C.E. 1 93620 Bisagra C.E. 8 93440 Cremona 1

OPCIÓN ABATIBLE 41217 Escuadra Puerta 12 20070 Esc. Reg. Inglete 4

1522 Angulo Junta Cen 4 5330 Junta Central ---4041 Junta Burbuja ---41207 Deflector 2 5045 Esc. Alineación hoja 8

(9)

Alu

m

Alumed 40 - Detalles.

a

_mED

Esquinero 90ª 40 12887

S4

S4 S3 S7 S8 Esquinero Fijo

S3

Pilastra Detalle de ventana con apertura exterior

Detalle de puerta con apertura exterior

S1 S2

S1

S2

S1

S2

S7

S8

S5

S4

Esquinero Regulable Apertura Mínima

S4

Esquinero Regulable Apertura Máxima

S5

Unión marco

S6

Unión marco

(10)

92001

Junquillo 36 MM

92002

Junquillo 31 MM

92003

Junquillo 26 MM

92004

Junquillo 20 MM

92005

Junquillo 16 MM

92006

Junquillo 12 MM

92007

Junquillo 8 MM

92008

Junquillo 3.5 MM HUECO MM

HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM

17034

Marco Ventana 40 mm

ALUMED 40

0.5

5.5

10.5

16.5

20.5

24.5

28.5

33

Mismo hueco marcos y pilastras serie ALUMED 40

HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM HUECO MM

18053

Hoja Ventana 40 mm

ALUMED 40

0.5

5.5

10.5

16.5

20.5

24.5

28.5

33

Mismo hueco hojas serie ALUMED 40

Alumed 40 - Junquillos.

Alu

(11)

Alu

m

Alumed 40 - Notas
